Монтаж греющего кабеля внутри трубы — руководство по установке собственными руками и видеоматериалами.

Греющий кабель для водопровода внутри трубы. </<!— 4 (2023-08-19)—>

Греющий кабель для водопровода предназначен для установки внутри трубы с целью поддержания оптимальной температуры системы. Этот провод способствует поддержанию нормальной работы трубопроводной сети в холодное время суток и в зимний период.

Как выбрать греющий кабель для водопровода и установить его своими руками, рассмотрим ниже.

Содержание статьи:

• Как работает греющий внутренний кабель
• Как устроен электрокабель
• Виды греющего кабеля
• Критерии, по которым выбирают кабель
• Особенности монтажных работ саморегулирующегося кабеля
• Установка кабеля внутри водопровода
• Подведение кабеля к питанию

Как работает греющий внутренний кабель

С виду кабель похож на обычный провод, данным способом утепляют трубы в холодных российских регионах. Кабель оснащен сопротивлением, поэтому через металлический проводник проходит ток, который его нагревает.

Внимание! Температуру нагрева кабеля регулируют с помощью силы проходящего тока. Если увеличивать сопротивление, то и температура прогрева будет повышаться.

Электрокабель имеет внешнюю гидроизоляцию, так как имеет непосредственный контакт с водой. Как только внутренняя температура водопроводной трубы достигает пяти градусов выше ноля, необходимо включать электрокабель. Сопротивление в кабеле начинает расти с понижением температуры воздуха, не давая транспортируемой жидкости замерзнуть.

Кабель имеет разные параметры длины, что позволяет применять его для прогрева всего водопровода либо его части. Чтобы установить саморегулирующийся кабель внутри трубы своими руками, нужно знать особенности, которые учитывают при выборе провода, и изучить инструкцию по монтажу.

Как устроен электрокабель

Саморегулирующийся кабель представляет собой электрический нагреватель в виде ленты.

Греющий кабель в разрезе состоит из:

• металлического нагревающего проводника.
• жилы, изолированные утепляющим ПВХ.
• внутренняя изоляция выполнена с помощью фторопласта.
• экраны из медной сетки, в которой находятся проводники.
• изоляция снаружи состоит из теплоизоляции ПВХ материала.

Изоляционный материал противостоит воздействию воды, устойчив к повышенным показателям температуры, не подвержен влиянию вредной среды стоков. Материалы имеют допуск санпин, чтобы использоваться в пищевых водопроводах, поэтому кабели разрешено прокладывать в системах с холодной водой.

Справка! Кабель имеет автоматический контроль над уровнем температуры снаружи трубы, поэтому называется саморегулирующимся, меняет уровень нагрева зависимости от температурного режима.

Греющий кабель работает без контроля человека. Система автоматически прекратит работать, если температура окружающей среды превысит установленные значения. Саморегуляция охраняет систему от перегрева, экономя потребление электричества.

К плюсам греющего кабеля можно отнести:

1. Надежную и безопасную работу.
2. Простота монтажных работ, его эксплуатация.
3. Экономия электричества из-за автоматического контроля температуры.

Главным недостатком считают энергозависимость кабеля. Некоторые участки водопровода приходится оснащать дополнительными розетками.

Виды греющего кабеля

Различают два типа электрокабеля в зависимости от размещения относительно трубы: либо снаружи, либо внутри.

Внутренний кабель имеет два назначения:

1. Применение в пищевой отрасли. Предполагает, что провод покрыт с помощью пищевых полимерных материалов, которые не изменяют состав воды. К таким материалам относят фторполимер либо полиолефин.
2. Применение в быту и другие цели. Данный кабель для прогрева водопровода с питьевой водой не применяют.

Кабели по принципу работы бывают:

1. Резистивные электрокабели бывают одножильные либо двужильные. Кабели нельзя отрезать до нужной длины, провод имеет вилку, чтоб подключить к электричеству. Резистивный тип кабеля состоит из датчика температуры с терморегулятором.
2. Саморегулирующийся тип не имеет температурных датчиков, регуляцию и контроль температуры осуществляет матрица, которая на автомате выключает систему прогрева при необходимости. Кабель со встроенной матрицей можно разрезать на необходимые отрезки.

Критерии, по которым выбирают кабель

Чтобы самостоятельно установить кабель в водопровод, надо правильно выбрать изделие.

На какие критерии стоит обратить внимание:

1. Для чего предназначена трубопроводная сеть.
   Кабель, предназначенный нагревать трубы, транспортирующие питьевую воду, должен иметь пищевое покрытие. Производители в инструкции указывают на эту особенность. Данный кабель имеет более высокую цену, нежели обычные.
2. Разновидность провода, необходимая длина изделия. До приобретения кабеля устанавливают участок для прогрева, чтобы определить длину кабеля. От длины также зависит вид кабеля по принципу работу.


   Резистивный кабель нельзя отрезать до необходимой длины. Данный кабель имеет меньшую цену, но более сложен для установки, имеет малый эксплуатационный срок.

   Греющий кабель с саморегулирующейся работой можно разрезать на куски, он поставляется в бухте.

3. Надо учитывать необходимую мощность кабеля. Размер коммуникационной системы влияет на уровень мощности провода. Чтобы он справился с задачей, необходимо подбирать электропровод, отталкиваясь от данного параметра. Как правило, трубы водопроводной системы устанавливают с сечением, равным 32 миллиметрам. Для данного размера трубы применяют электрокабели, имеющие мощность погонного метра от 9 до 16 ват.  Для того, чтобы узнать мощность всей системы, умножают мощность погонного метра на длину участка.


   Важно! Саморегулирующиеся кабели считаются более усовершенствованными, специалисты рекомендуют устанавливать в водопроводы данный тип электрокабеля. Он отлично подходит для бытовых трубопроводов.

4. Следует обратить внимание на цену кабеля. В данном случае нельзя экономить на выборе. Если кабель стоит очень дешево, следует уточнить срок службы кабеля: он может быть просрочен, либо почти заканчиваться. По истечении эксплуатационного срока, кабель подлежит замене, что повлечет еще большие траты.


   Справка! Качество внутренней матрицы влияет на цену саморегулирующегося кабеля, и в то же время увеличивает срок работы системы. Некоторые кабели могут прослужить до 20 лет, имея гарантийный срок до трех лет. К примеру, такими качествами обладают кабели xLayder-EHL марки Caleo.

5. При выборе стоит уделить внимание фирме- изготовителю. Самыми качественными считаются кабели немецкого производства марки Eltherm Gmbh, американские кабели от фирм Raychem, Heat Trace Products и LLС, корейские провода фирмы Caleo, из Франции марки Eltrace, из Дании марки Devi, финские кабели марки Ensto.

При покупке стоит обращать внимание на качество проводов, также сальников. При этом имеет значение форма внутреннего сечения резинки для уплотнения: круглая, квадратная, прямоугольная. Она должна совпадать с сечением кабеля. Муфтовые соединения также надо выбирать качественные, они должны стоить примерно столько же, сколько пять метров кабеля.

Особенности монтажных работ саморегулирующегося кабеля

Для водопроводных труб рекомендуют использовать саморегулирующийся провод с внешней пищевой изоляцией.

Какие этапы во время установки следует выделять и соблюдать:

1. Приобретение необходимых деталей. Для начала определяют метраж трубы для прогрева, таким же будет и размер кабеля. Сразу надо купить необходимые элементы для установки: муфты, провод, снабженный евровилкой, сальник. У кабеля должна быть металлическая оплетка внутри, и внешняя изоляция из пищевых полимерных материалов.
   Также может понадобиться наличие тройника, если его нет на участке монтажа, также УЗО в десять миллиампер. Тройник необходим для введения кабеля в трубу, кабель не вводят в трубу, имеющую сгиб в 90 градусов. Для этого в необходимом месте устанавливают тройник, через который продолжают монтаж системы.

   Для подключения кабеля к электричеству, стоит выделить под него свою линию. Для подстраховки во время нарушения целостности оболочки, участок с кабелем оснащают системой заземления, также автоматическим выключателем.

2. Приготовить электрокабель к монтажу.

Для обеспечения рабочих качеств кабеля следует:

1. Качественно сделать заделку на концах.
2. Снабдить кабель проходным комплектом.
3. Греющий кабель соединить отрезком провода с вилкой.

Если тщательно выполнить концевую заделку, значит, узел на участке будет иметь герметичное соединение. При этом клей для муфт, должен быть тоже высокого качества.

Как соединить греющий и питающий кабели:

1. Конец кабеля зачищают от изоляционной оболочки на 5 см. Жилы оплетки из металла нельзя удалять, их скручивают в единую жилу. С помощью них далее выполняют заземление.
2. Удалить верхние оболочки с матрицы.
3. Жилы для проведения тока очищают от матрицы.
4. Надевают на кабели трубки термоусадочные.
5. Посредством обжимной гильзы соединяют оба кабеля.
6. Выполняют изоляцию соединения кабелей с помощью термоусадочных трубок.
7. Оплетку провода соединяют к жиле для заземления провода для питания электроэнергией.
8. Проводят полную изоляцию соединительного узла.

Как только муфты для изоляции остынут, можно переходить к следующему этапу.

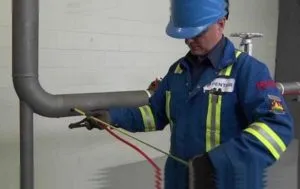

Установка кабеля внутри водопровода

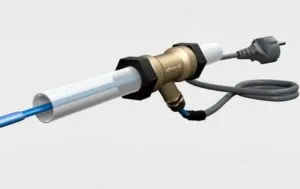

Как правильно ввести кабель в трубу:

1. Осуществлять ввод провода с помощью тройника. По возможности исключать острые, прямые углы труб. Нельзя резко дергать кабель, также вводить с помощью силы.
2. Начинают работу с тройника, когда введение кабеля закончилось, проводят герметизацию отверстия, через которое осуществлялся ввод.
3. Для герметичности установки применяют проходку. Крепления туго затягивают, закручивая втулку для зажима сначала вручную, далее затягивают с помощью ключа.
4. Уплотнитель из резины, установленный в сальнике сожмется и обеспечит герметичное соединение.
   Справка! Перед заключительным этапом герметизации входного отверстия, надо убедиться, что муфта для соединения и проходка не соприкасаются.
5. Узел соединения греющего кабеля с питающим удаляют от втулки, которая имеет внешнюю резьбу до 10 сантиметров.


   Специалисты категорически запрещают проводить монтаж кабеля сквозь запорные устройства.

Подведение кабеля к питанию

Для подключения к электроснабжению стоит выделить дополнительную линию, оснащенную системой заземления, что защитит от ударов тока всех жильцов. Чтобы подвести кабель к питанию, надо вставить в розетку евровилку, которой снабжен конец силового кабеля. Контроль за работой кабеля ведет строенная матрица, которая выключит систему при необходимости.

Внимание! Кабель работает при температуре воды до пяти градусов выше ноля, если вода прогреется до пятнадцати градусов, то кабель отключится.

Срок эксплуатации системы укорачивается, если постоянно включать и выключать кабель из розетки, таким образом происходит сбой работы матрицы. Чтобы сэкономить расход электроэнергии, стоит предусмотреть внешнюю теплоизоляцию водопровода с помощью специальных материалов. У саморегулирующегося кабеля, имеющего мощность погонного метра в 10, 16 или 24 Вт, протяженность греющей нити внутри провода может достигать ста метров. Как правило, устанавливают кабели длиной не более двадцати метров. Самыми распространенными размерами считают пять, десять и двадцать метров.

( 2 оценки, среднее 4.5 из 5 )

Как правильно установить греющий кабель?

Установка греющего кабеля может варьироваться в зависимости от конкретной ситуации и требований производителя кабеля. Однако, в целом, следующие шаги могут помочь в правильной установке греющего кабеля:

1. Определите место установки кабеля. Греющий кабель может быть установлен на различные поверхности, такие как полы, кровли, водосточные трубы, трубопроводы, и т.д. Важно определить место установки и точные размеры, чтобы купить кабель правильной длины.

2. Подготовьте поверхность. Поверхность, на которую будет устанавливаться греющий кабель, должна быть очищена от грязи, пыли и других загрязнений. При необходимости поверхность можно обработать шлифовкой или грунтом.

3. Подготовьте кабель. Греющий кабель должен быть распакован и протестирован перед установкой. Убедитесь, что кабель не поврежден и что его длина соответствует месту установки.

4. Установите кабель. Греющий кабель может быть установлен внутри специального паза, внутри трубы или свободно на поверхности. Установка кабеля должна проводиться согласно инструкциям производителя. Кабель должен быть уложен равномерно и без изгибов, чтобы обеспечить равномерное распределение тепла.

5. Подключите кабель. Греющий кабель должен быть подключен к терморегулятору и розетке. Подключение должно быть выполнено в соответствии с инструкциями производителя и в соответствии с местными электрическими нормами и правилами безопасности.

6. Проверьте работу кабеля. После установки греющего кабеля его необходимо проверить на работоспособность, чтобы убедиться, что он работает правильно и равномерно нагревает поверхность. Если у вас есть сомнения в правильности установки, лучше обратиться к профессиональным электрикам для дополнительной проверки и установки.
