Металлопластиковые трубы хорошо зарекомендовали себя в качестве материала для водопроводной и отопительной системы. Они имеют множество положительных технических и эксплуатационных характеристик, а также продолжительный срок службы.

Соединение металлопластиковых элементов

Соединение металлопластиковых элементов

В целом, соединение элементов трубопровода не представляет никаких сложностей. Однако есть некоторые нюансы, например, соединение металлопластиковых труб с металлическими или пропиленовыми, присоединение к радиатору или крану, которые могут усложнить процесс монтажа при отсутствии опыта. Впрочем, даже эти задачи Вы можете самостоятельно решить.

Вернуться к содержанию ↑

Инструменты для работы с металлопластиком

Перед началом монтажных работ необходимо заранее подготовить все необходимые инструменты. Для работы с металлопластиковым трубопроводом не требуется сварка или пайка, достаточно следующего набора приборов, что можно приобрести в любом строительном магазине:

  1. Труборез или резак (ножовка, в крайнем случае);
  2. Пресс клещи;
  3. Калибратор;
  4. Трубогиб;
  5. Накидной, рожковый и раздвижной ключи;
  6. Развертка;
  7. Эспандер.

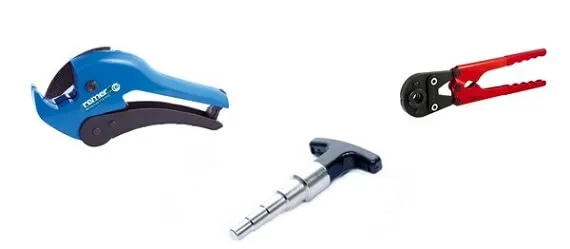

Инструменты для работы с металлопластиком

Инструменты для работы с металлопластиком

Вернуться к содержанию ↑

Как соединить элементы металлопластиковых труб

Элементы соединяются между собой с помощью латунных фитингов. В зависимости от чертежа инженерной системы могут использоваться муфты, угольники, тройники, крестовины. Важно соблюдать некоторые правила при монтаже:

  1. Трубы необходимо прокладывать от водопроводной точки до крана, смесителя, радиатора или сливного бачка.
  2. Количество соединительных элементов должно быть минимальным. Множественные муфты, угольники и тройники станут причиной уменьшения напора воды.
  3. Соединения лучше выполнять в доступных местах, чтобы можно было иметь регулярный доступ для просмотра.

Существуют такие основные способы соединения металлопластика:

  • С использованием компрессионных фитингов;
  • С использованием пресс фитингов;
  • С использованием надвижных фасонных изделий.

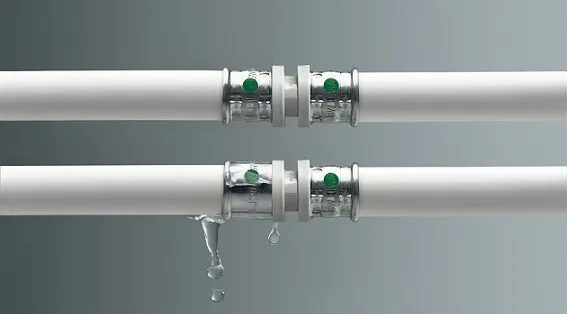

Соединения металлопластика

Соединения металлопластика

Вернуться к содержанию ↑

Инструкция по выполнению пресс соединения

Этот метод является самым надежным и долговечным, риск протечки минимален. Единственная сложность, пожалуй, состоит в использовании пресс клещей для обжима. На каждый узел уйдет примерно несколько минут, а сам процесс стыковки состоит из этапов:

  1. Трубопровод нарезается в соответствии с необходимой длиной.
  2. Свободный конец выравнивается калибратором.
  3. Надевается обжимная муфта.
  4. В трубопровод вставляется фитинг.
  5. Используются пресс клещи для обжима элементов.
  6. Сигналом о завершение работы служит появление характерных колец на корпусе муфты.

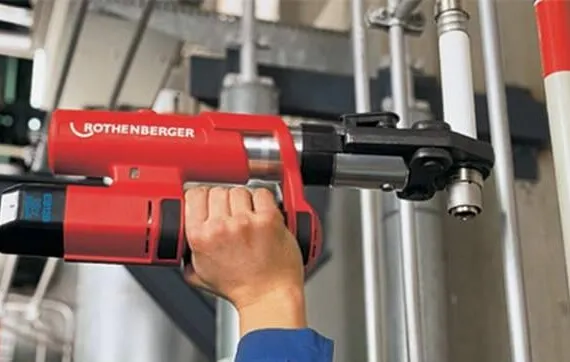

Пресс соединение металлопластиковых труб

Пресс соединение металлопластиковых труб

Вернуться к содержанию ↑

Соединение на основе компрессионных фасонных изделий

Самый простой и доступный каждому способ соединить два металлопластиковых отрезка – вставить между ними компрессионный фитинг. Из инструмента понадобится только гаечный ключ, а из умений – закрутить гайку.

Этапы монтажа:

  1. Нарезать трубопровод.
  2. Надеть зажимные гайки и обжимные кольца.
  3. Вставить трубу в штуцер соединительного элемента.
  4. Закрутить гайку.

Вернуться к содержанию ↑

Монтаж с помощью надвижных элементов

Надвижные фитинги устанавливать очень просто.

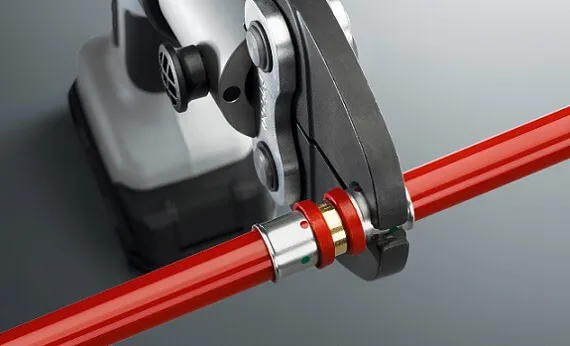

Соединение с надвижными фитингами

Для этого достаточно выполнить такие действия:

  1. Отрезать трубу.
  2. Вставить муфту в свободный конец трубопровода.
  3. Затем обработать конец трубного изделия эспандером для расширения отверстия.
  4. Трубопровод надеть на штуцер, муфту обжать пресс клещами.

Вернуться к содержанию ↑

Как соединить металлопластиковую трубу с металлической

Если ранее водопроводная система состояла из металлического трубопровода, может возникнуть проблема в месте перехода от старой металлической трубы к новой металлопластиковой. Вопрос решается с помощью металлической обжимной муфты.

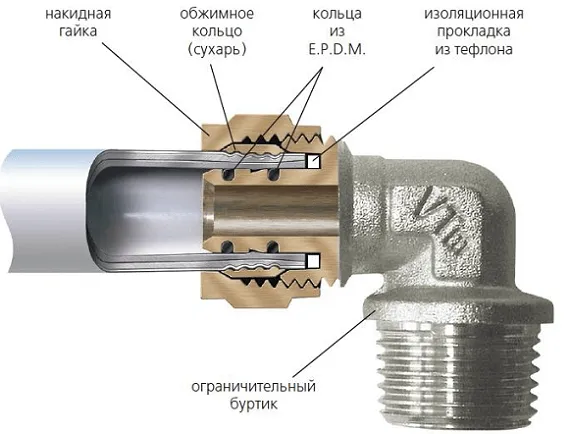

Соединение металлопластиковой трубы с металлической

Соединение металлопластиковой трубы с металлической

Пошаговый процесс соединения выглядит так:

  1. Конец старого металлического трубопровода очищается от грязи и ржавчины.
  2. Рожковым ключом осуществляется накручивание муфты.
  3. Изделие калибруется, на него надевается обжимное кольцо и гайка.
  4. Затем на свободный конец фитинга надевается металлопластиковый трубопровод и закручивается гайкой.

При работе также пригодится пакля и краска, они помогут избежать протечек и будут способствовать более плотному соединению.

Вернуться к содержанию ↑

Как соединить металлопластик и полипропилен

Иногда металлопластиковую магистраль необходимо соединить с полипропиленовой. Последние, как правило, выполняют подключение бойлеров, стиральных машин, газовых колонок. Такое подключение можно выполнить с помощью специальной муфты переходника. Как правило, такие детали полипропиленовые с одной стороны — для соединения с пластиковыми трубами, и металлические с другой – для присоединения к металлопластику.

Для соединения полипропиленовых трубных изделий с пластиковым фитингом потребуется сварка или пайка, а металлопластиковые просто накручиваются на металлическую резьбу фасонной детали.

Подключение можно осуществить с использованием таких фитингов:

  • Пластиковая муфта переходник с внутренней металлической резьбой;
  • Пластиковая муфта переходник с наружной резьбой;
  • Пластиковый тройник переходник с внутренней резьбой;
  • Пластиковый тройник переходник с внешней резьбой;
  • Пластиковая водорозетка (угольник) с внутренней резьбой. Используется как переходник для подключения смесителя.

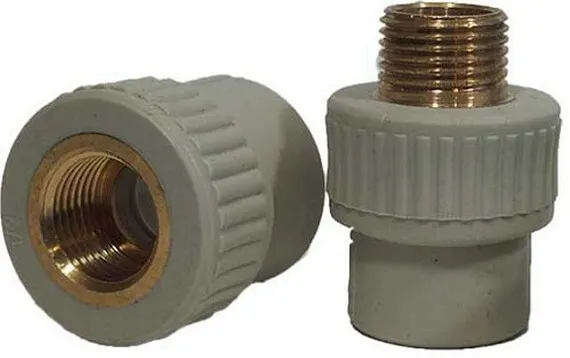

Пластиковая муфта переходник с внутренней металлической резьбой

Пластиковая муфта переходник с внутренней металлической резьбой

Вернуться к содержанию ↑

Способ подключения к радиаторам

Подключение металлопластиковых магистралей к радиаторам осуществляется с помощью специальных переходников или фитингов из хрома или латуни с бронзовой резьбой. Используемые фитинги могут несколько отличаться в зависимости от того, подключение какого типа осуществляется. Основные виды подключения радиатора:

  • Боковое;
  • Угловое;
  • По схеме «снизу-вниз»;
  • С выходом из пола.

Вернуться к содержанию ↑

Процесс установки смесителя

Подключение смесителя к водопроводной системе из металлопластика осуществляю также с использованием фитингов.

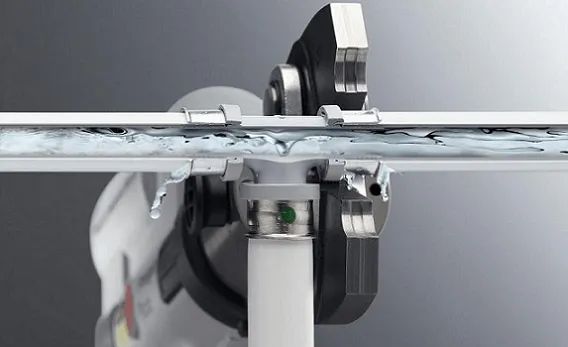

Подключение металлопластиковых труб

Подключение металлопластиковых труб

Присоединение смесителя выполняют таким образом:

  1. Для начала фитинг раскручивают, с него снимаются все зажимные гайки и обжимные кольца.
  2. Затем зажимную гайку и обжимное кольцо надевают на трубопровод.
  3. Трубопровод вставляют в штуцер соединительного элемента и плотно закручивают гайку.
  4. Другой конец фасонного изделия подключают к обратному клапану, заранее установленному у входного отверстия смесителя.

Подготовившись к процессу монтажа заблаговременно, Вы сможете совершить подключение любого сантехнического оборудования быстро, качественно и надежно.

Вернуться к содержанию ↑

Соединение металлопластиковых труб

Какое соединение лучше для металлопластиковых труб?


Для металлопластиковых труб чаще всего используют соединения на основе компрессионных фитингов, так как они обеспечивают надежное и герметичное соединение. Также существуют соединения на основе фитингов с наружной резьбой, фитингов с пресс-контролем и соединений на основе клеевых муфт. Каждое из них имеет свои преимущества и недостатки, и выбор определенного соединения зависит от конкретной ситуации и условий монтажа.
