Самостоятельный монтаж металлопластиковых труб

Монтаж металлопластиковых труб является одним из наиболее простых способов осуществить самостоятельно установку систем водоснабжения, отопления и канализации в доме. Для этой работы не требуется использования дорогостоящего инструмента, особых профессиональных навыков или сварочных операций.

• Особенности труб из металлопластика
• Монтаж металлопластиковых труб
  • Инструменты
  • Компрессионное соединение
  • Пресс-соединение
  • Соединение пуш-фит
• Как крепить к стенам трубы из металлопластика?
• Как согнуть трубу из металлопластика?
• Варианты нестандартных соединений

Особенности труб из металлопластика

Металлополимерные трубопроводы используют для монтажа домашних водопроводных коммуникаций, для устройства тёплого пола, в канализационных и водоотводящих системах.

Характеристики и свойства труб из металлопластика зависят от особенности их структуры.

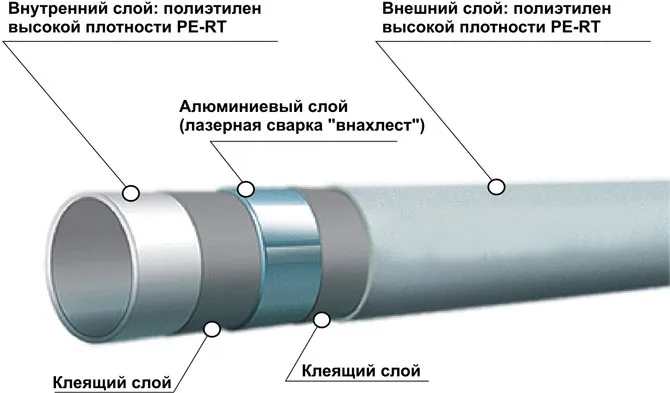

Стенка трубного материала представляет собой многослойный «пирог» из пяти слоёв:

1. Сшитый полиэтилен — внутренний слой, имеющий гладкую поверхность и высокую устойчивость к действию высокой температуры. Термин «сшитый» обозначает особенности структуры полиэтилена на молекулярном уровне. Органический полимер подвергают дополнительному воздействию для соединения молекул дополнительными горизонтальными связями. Прошивка соединяет до 85% свободных молекул, придавая полиэтилену высокую плотность, устойчивость к механическим, температурным воздействиям.
2. Клеевой слой.
3. Слой алюминиевой фольги.
4. Клей.
5. Внешний, декоративно-защитный полиэтиленовый слой.

Обратите внимание! По своей структуре металлопластиковые трубы напоминают армированные полипропиленовые. Однако это трубный материал с совершенно разными характеристиками, поскольку полимерный слой имеет разную природу с отличающимися физическими свойствами.

Положительные свойства металлополимерных труб:

• Долговечны. При особом соединении могут быть замурованы в стену.
• Пластичны, что не требует дополнительных фитингов на изгиб.
• Устойчивы к коррозии. Металлический слой надёжно изолирован полиэтиленом от вредных воздействий.
• Обладают большой пропускной способностью, не «зарастают» отложениями на внутренней стенке.
• Имеют хорошую теплопроводность, высокую шумоизоляцию.
• Экологически безопасные.
• Имеют малый вес.
• Совместимы со всеми видами трубопроводов.
• Доступны для самостоятельного монтажа.

К недостаткам можно отнести:

• высокую стоимость неразъемных фитингов;
• слабую устойчивость обжимных (компрессионных) фитингов к перепаду температур;
• неустойчивость полиэтилена к солнечным лучам.

Обратите внимание! Внутренний алюминиевый слой разрушается, если металлопластик сгибать и разгибать в одном месте несколько раз.

Ограничением для эксплуатации металлопластиковых труб служит температура рабочей среды, превышающая 150 градусов, а также давление в системе более 10 бар в сочетании с температурой 95 градусов.

Монтаж металлопластиковых труб

Монтаж трубопровода из металлопластика включает в себя несколько этапов:

• Подготовку материалов, инструмента.
• Монтаж соединений.
• Испытание готового трубопровода.

Подготовка материала для всех видов соединений является одинаковой. Трубы необходимо нарезать согласно проекту. При замере следует учитывать напуск длины для фитинга.

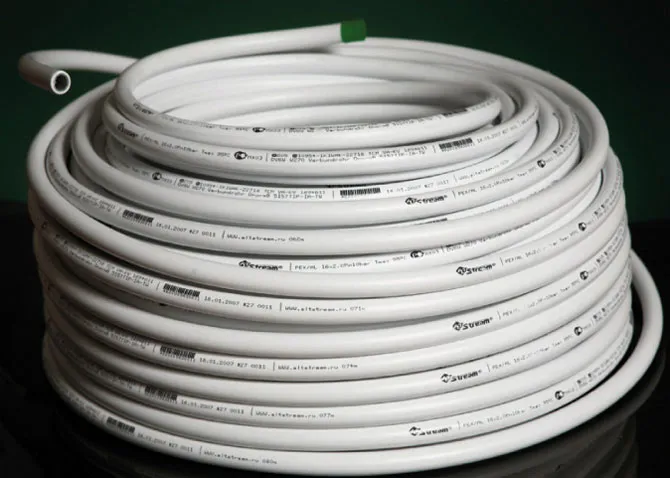

Поскольку металлопластик продаётся в бухтах, то материал перед монтажом необходимо выпрямить путём раскатыванием трубы на ровной поверхности. Предварительно трубу следует завернуть в несколько слоёв ветоши.

Инструменты

Набор инструментов для монтажа металлопластиковых коммуникаций зависит от того, какие фитинги используются для соединения частей трубопровода.

Чтобы собрать трубопровод из металлополимерных труб необходимо иметь:

• труборез или ножовка по металлу для отрезания материала;
• калибратор — для расширения трубы и придания окружности идеальных пропроций;
• фаскосниматель — для снятия фаски;
• наждачную бумагу для зачистки заусенец на краях трубы;
• разводные (или гаечные) ключи;
• пресс-клещи для некоторых видов соединений;
• строительный фен или приспособление для сгибания, например, песок.

Нарезку предпочтительнее делать ножницами, но можно использовать и ножовку или острый нож.

Обратите внимание! Вследствие приложения физического давления на трубу, срез получается овальным, имеет заусеницы. Для ликвидации дефектов следует использовать калибратор, фаскосниматель или наждачную бумагу.

Когда края подготовлены для соединения, трубу вставляют в фитинг. Существует несколько видов соединения металлопластиковых труб между собой или с переходом на другой материал:

• компрессионные фитинги;
• пресс-соединение;
• пуш-фит.

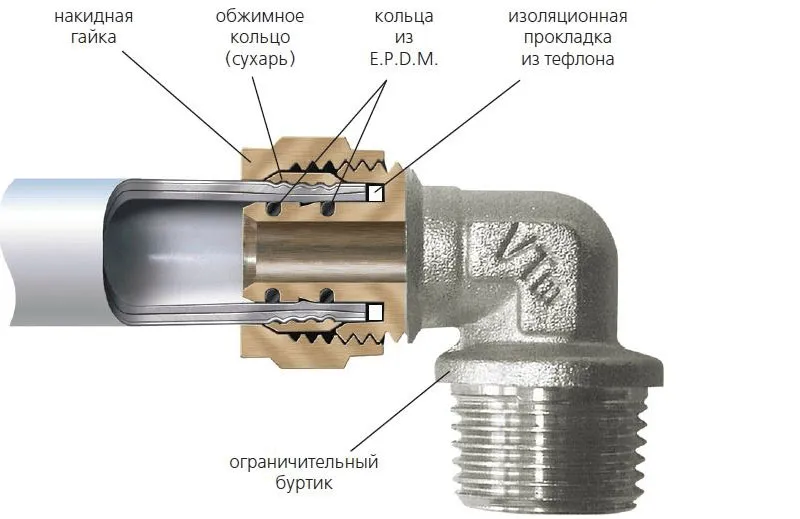

Компрессионное соединение

Соединение металлопластиковых труб при помощи компрессионных фитингов является распространённым и доступным для самостоятельного монтажа. Такие узлы можно разбирать и собирать вновь. Для установки потребуется 2 разводных ключа.

Алгоритм монтажа:

• Фитинг раскручивают и разбирают. Накидную гайку и обжимное кольцо надевают на конец трубы.
• Внутреннюю часть трубы и конец фитинга с резиновой прокладкой смазывают густой мыльной пеной для облегчения процесса совмещения. С этой же целью внутренний диаметр предварительно развальцовывают калибратором. Такие меры позволят предотвратить смещение резиновых прокладок.
• Фитинг вставляют на место соединения, смещают кольцо и закручивают гайку. Процесс закручивания проводят при помощи двух ключей.

Обратите внимание! Гайку следует затягивать до первого появления характерного металлического потрескивания алюминиевой фольги. Если остановиться раньше, то соединение будет протекать. Если перетянуть, то фитинг придётся снять и выбросить, а трубу отрезать заново.

Полученное соединение требует периодического контроля и подтягивания гайки при протечке.

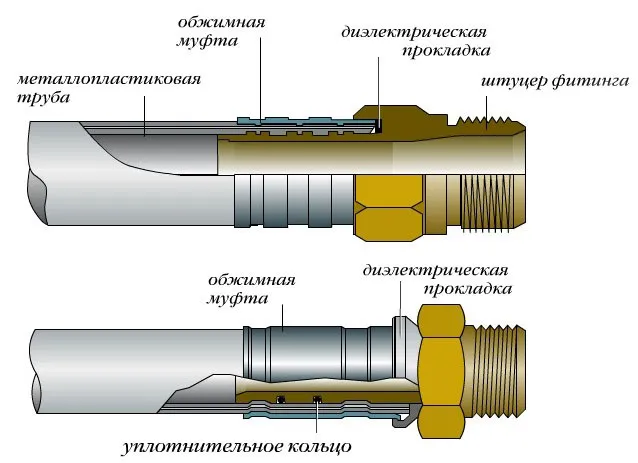

Пресс-соединение

Обжимное соединение монтируют при помощи пресс-фитингов и пресс-инструмента (ручного или электрического).

Схема монтажа:

• Подготовка: срез обрабатывают и зачищают. Пресс-фитинг разбирают и проверяют целостность и наличие прокладок, затем снова собирают..
• Край для соединения надевают на штуцер до контрольного окна.
• Обжимают гильзу пресс-клещами, рукоятки инструмента сводят до упора.
• Повторяют операции на противоположном конце соединительного фитинга.

Полученное соединение может служить до 50 лет, но является неразборным.

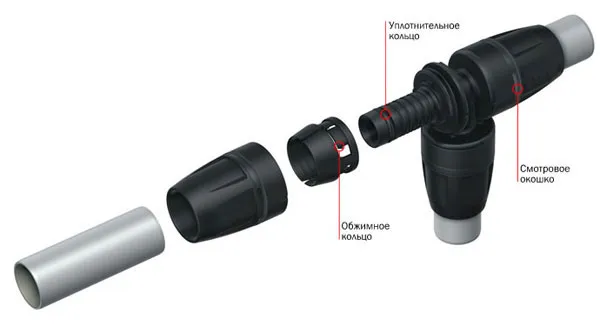

Соединение пуш-фит

Пуш-фитинги являются самыми дорогими элементами для соединения труб из металлопластика. Однако их использование не требует никакого инструмента и навыков, является надёжным и долговечным.

Подготовленная труба вставляется в пуш-фит до контрольного отверстия. Далее собирают всю конструкцию. Запускают пробный поток, под действием которого соединение закрепляется внутренним клином.

Как крепить к стенам трубы из металлопластика?

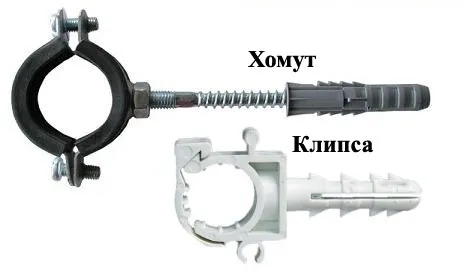

Для закрепления трубопровода из металлополимеров существуют специальные пластиковые клипсы или кронштейны. Выбирают крепления по диаметру трубы. Крепят к стенам в месте прокладки коммуникаций.

Расстояние между креплениями составляет 1 метр. При этом в местах изгиба крепления выполняются с обеих сторон.

Как согнуть трубу из металлопластика?

Металлополимер — гибкий материал, который легко деформируются руками. Однако, чтобы согнуть их без повреждения внутреннего слоя, без уменьшения пропускной способности следует использовать следующие приспособления:

• Пружина. Специальные пружины для изгиба металлопластика можно купить согласно диаметру выбранного материала. Её вставляют на место предполагаемого сгиба и далее действуют руками.
• Песок. Если набить трубу песком, то он, подобно пружине, не даст деформироваться внутренним слоям. Главное условие – песок должен заполнять весь объем плотно.
• Трубогиб-арбалет. Его используют согласно инструкции.
• Строительный фен. Феном нагревают материал перед тем, как согнуть его руками. Температура делает пластик и металл более пластичными, что предотвращает их возможное повреждение.

Техника сгибания руками следующая:

• Большие пальцы обеих рук ставят в упор снизу по центру предполагаемого изгиба. Ими создают жёсткое сопротивление.
• Остальные пальцы расставляют широко по сторонам и аккуратно надавливают ими на трубу вниз.

Небольшие изгибы труб малого диаметра мастера, как правило, делают без использования специальных приспособлений. Однако для этого следует иметь большой опыт работы, чувствовать материал.

Варианты нестандартных соединений

Бывает необходимо соединить металлопластиковые части коммуникаций с трубами из другого материала или перейти на другой диаметр.

Для этого используют специальные фитинги. В продаже имеются как компрессионные, так и пресс-переходники.

Для соединения необходимо правильно подобрать переходник соответствующего диаметра с внутренней резьбой. При этом наружная резьба нарезается на самой трубе. Чтобы стык был более прочным используют различные уплотнители: льняные волокна, фум-лента или специальная паста.

Какое соединение лучше для металлопластиковых труб?

Для металлопластиковых труб чаще всего используют соединения на основе компрессионных фитингов, так как они обеспечивают надежное и герметичное соединение. Также существуют соединения на основе фитингов с наружной резьбой, фитингов с пресс-контролем и соединений на основе клеевых муфт. Каждое из них имеет свои преимущества и недостатки, и выбор определенного соединения зависит от конкретной ситуации и условий монтажа.
