Что такое металлопластиковая труба

Монтаж металлопластиковых труб: Одним из инновационных достижений в сфере строительных материалов стала разработка труб из соединенного РЕХ и термостойкого PE-RT-полиэтилена. Этот модифицированный материал обладал более улучшенными физическими и эксплуатационными характеристиками по сравнению с обычным. Однако он также имел некоторые недостатки, такие как повышенная проницаемость для кислорода и высокий коэффициент температурного расширения.

Добавление в оболочку слоя из алюминия позволило разом избавиться от двух перечисленных отрицательных качеств.

Технологически металлопластиковая труба состоит из пяти слоев — двух полиэтиленовых, между ними одного алюминиевого и двух клеящих составов, соединяющих все оболочки вместе.

Алюминиевая оболочка имеет толщину 0,15 — 0,75 мм и стыкуется вдоль шва методом лазерной сварки.

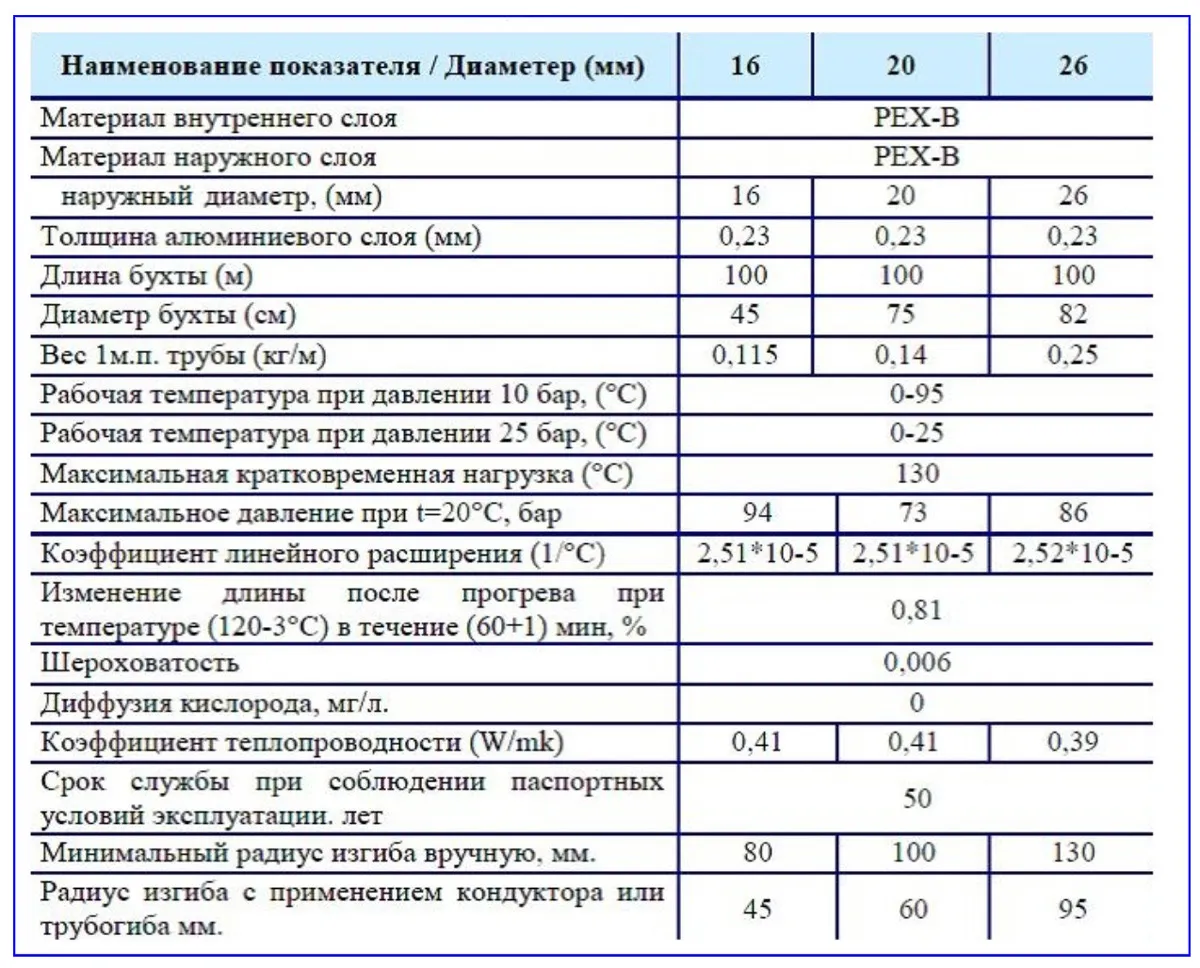

Рис. 2 Характеристики труб из металлопласта

Какой вид стыковки лучше

Каждый из описанных ранее методов стыковки элементов трубопровода имеет свои преимущества. Компрессионное соединение является разборным, в случае износа отдельных участков их можно заменить без проблем. Недостаток — требуется периодическое техническое обслуживание, проверка герметичности стыков.

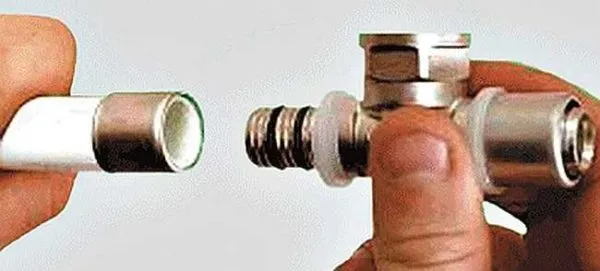

Пуш-фитинги являются самыми простыми в монтаже. Для их установки не требуется особых навыков и сложных приспособлений.

При установке пресс-фитингов получаем неразъёмный стык, который не требует постоянного осмотра. Такой узел можно замуровать в стену. Используется на прямых участках трубопровода.

Следует отметить, что метод стыковки зависит от материала, из которого они изготовлены, и условий эксплуатации трубопровода.

Эксплуатационные и физические особенности труб из металлопласта

Трубы из металлопласта обладают следующими особенностями:

• Являются экологическими чистыми, доля летучих веществ в металлопластике по ГОСТ не превышает 0,035%.
• Материал не поддается коррозии и химически нейтрален.
• Благодаря гладкой внутренней поверхности на стенках не откладываются известковый налет, ржавчина, грязь.
• При изготовлении труб применяются полиэтилен со степенью сшивки не менее 60%.
• Отличительная особенность металлопласта — строго фиксированная толщина стенки в 2, 3, 4, 5 мм.
• Трубы выпускают в бухтах длиной от 50 до 200 м. Их размеры согласно ГОСТ определяются наружным диаметром и состоят из следующего цифрового ряда: 16, 18, 20, 26, 32, 40, 50, 60 мм. Стоит отметить, что данный ряд не совпадает со стандартным 16, 20, 25, 32, 40, 50, 63 в силу того, что между типоразмерами выдерживается фиксированная толщина стенки 2, 3, 4, 5 мм.
• Благодаря алюминиевой оболочке изделия газонепроницаемы, что позволяет широко использовать их в системах с металлическими узлами (подключение котлов, насосного оборудования, арматуры, разводка панельных радиаторов).

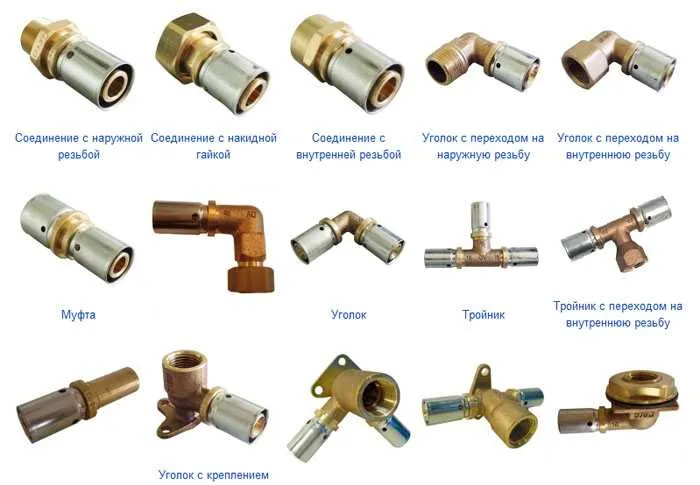

Рис. 3 Пресс-фитинги для металлопластиковых труб

Какими бывают фитинги для металлопластиковых труб, особенности монтажа.  В статье рассказывается про варианты соединения металлопластиковых труб, виды фитингов, обзор лидирующих производителей и инструкция по монтажу.

• Срок службы трубопроводов из металлопласта согласно ГОСТ не должен опускаться ниже 50 лет, если он используется в магистралях холодного водоснабжения.
• Трубы для водопровода, транспортирующего горячую воду или используемые в системах отопления, должны служить не менее 25 лет.
• Как и все полимеры, трубы из металлопласта обладают низкой теплопроводностью около 0,43 Вт/м·°С, способны поглощать шумы.
• Способны выдерживать давление при использовании в сетях с холодным рабочим телом до 25 бар, при работе в горячей среде 10 — 12 бар.
• Предельная рабочая температура, при которой могут эксплуатироваться металлопластиковые изделия составляет 95 °С.
• Благодаря гладкой блестящей поверхности имеют эстетичный внешний вид.
• Жесткие металлопластиковые трубы изгибают при помощи специальных трубогибов из металлических спиралей.
• К недостаткам металлопластиков относят их слабую устойчивость к ультрафиолетовому излучению.
• Во время монтажа металлопластиковый трубопровод из-за своей жесткости может быть необратимо поврежден от физического воздействия на оболочку.
• Основной недостаток всех трубных изделий с алюминиевыми оболочками — вероятность их расслоения из-за разницы в тепловом линейном расширении алюминия и полиэтилена.

Рис. 4 Применение труб из металлопласта

Причины и методы устранения протечки металлопластиковой трубы в местах соединений

Устранение течи в металлопластиковых трубах, соединенных компрессионными фитингами

Течь, как правило, образуется из-за проблем с фитингами для металлопластиковых труб либо по причине некачественного устройства системы трубопровода.

Как работать с металлопластиковыми трубами при образовании течи из-под компрессионного фитинга? Необходимо для начала попробовать просто поджать гайку по резьбе, так как, к примеру, компрессионные фитинги имеют свойство со временем (раз в 2-3 года) ослаблять «хватку».

Если таким образом устранить течь не удается, тогда потребуется произвести слив воды из системы и выполнить более комплексную проверку:

• Проверить, не было ли повреждено уплотнительное кольцо между корпусом фитинга и штуцером, вставляемым в трубу (если фитинг компрессионный, а не прессовой).
• Выяснить, ровный ли срез самой трубы.
• Определить, не износились ли прокладки фитинга на штуцере, вставленном в трубу.

Выяснив проблему и устранив ее, выполняют обратную сборку элементов трубопровода, промазывая соединения силиконом (подматывая резьбу ФУМ лентой).

Конструкция компрессионного фитинга

Устранение течи в металлопластиковых трубах, соединенных прессовыми фитингами

Случается, что течь образуется в прессованных латунных соединениях. Сборка данного типа соединений производится посредством разводного ключа, и если гайки закручены слишком сильно, от этого может деформироваться мягкое кольцо (т.н. оливка) внутри фитинга, что, наверняка, спровоцирует возникновение течи.

Ремонт металлопластиковой трубы в данном случае будет заключаться в следующем:

1. Потребуется разобрать протекающий конец соединения, снять с оливки колпачковую гайку и извлечь из фитинга конец трубы.
2. Чтобы отрезать оливку, нужно воспользоваться ножовкой. Конец трубы следует зачистить мелкозернистой стеклянной шкуркой либо обыкновенной проволочной мочалкой. После этого на конец трубы потребуется надеть новую оливку.
3. Затем соединение собирают заново и на корпусе фитинга вручную затягивают колпачковую гайку. Производят гаечным ключом один полный оборот, проверяют соединение на предмет его гидроизоляции.
4. Если соединение все еще «течет», гайку необходимо подтянуть еще примерно на четверть оборота.

Муфтовое соединение металлопластиковых труб

Альтернативные методы ремонта

Если позволяет проходное сечение фитинга, при этом есть доступ к трубам до и после фитинга, то возможен еще один метод ремонта – шунтирование фитинга посредством медной трубки подходящего диаметра.

Для этого трубу обрезают в доступных местах до и после потекшего фитинга, на концы труб устанавливают фитинги, переходящие на резьбу. Затем сквозь аварийный участок протягивают трубу-шунт, накручивают на резьбу фитинги для трубы-шунта из меди и опрессовывают соединения.

При подтеках паяльных соединений спускают из трубы воду, после чего тщательно высушивают ее феном или паяльной лампой. Теплое соединение слегка смачивают самоочищающимся паяльным флюсом, затем снова разогревают соединение с целью расплавки припоя. При этом флюс способствует его проникновению в имеющиеся пустоты и надежному уплотнению соединения металлопластиковых труб.

Виды фитингов для металлопластиковых труб

Структура металлопластиковых труб такова, что варить их или паять невозможно. Потому все ответвления и некоторые изгибы делают при помощи фитингов — специальных элементов разной конфигурации — тройников, переходников, уголков и т.п. С их помощью собирается система любой конфигурации. Недостаток такой технологии — дороговизна фитингов и время, которое придется потратить на их установку.

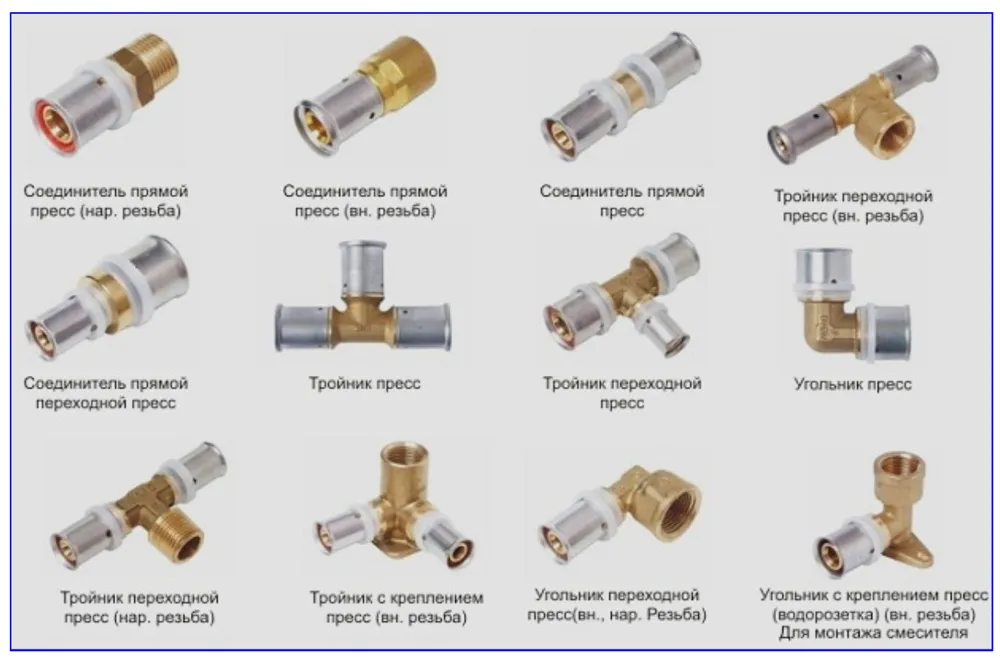

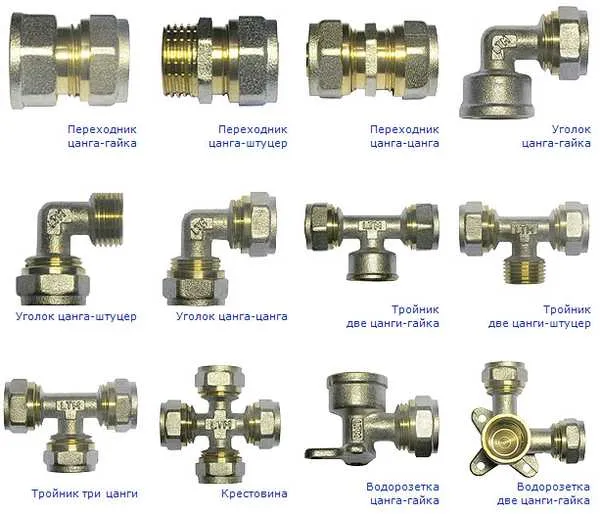

Примерный ассортимент фитингов для монтажа металлопластиковых труб с прессом

Плюс металлопластиковых труб в том, что они хорошо гнутся. Это позволяет использовать меньшее количество фитингов (они дорогие). Вообще фитинги для металлопластиковых труб бывают:

• Обжимные.
• Пресс-фитинги (прессовые).

Решить какого типа фитинги использовать просто. Обжимные применяются для трубопроводов, к которым всегда есть доступ — со временем требуется соединения подтягивать. Прессовые можно замуровывать. Вот и весь выбор — надо знать какого типа монтаж металлопластиковых труб будет на конкретном участке.

Внешний вид некоторых фитингов с накидными гайками — винтовых или обжимных

Общий недостаток металлопластиковых труб — из-за конструкции фитингов на каждом соединении происходит заужение сечения трубопровода. Если соединений немного и трасса недлинная, никаких последствий это иметь не может. В противном случае необходимо или увеличение сечения трубопровода, или насос с большей мощностью.

Монтаж трубопровода с фитингами надвижного типа

Чтобы трубопровод, собранный с пресс-соединителем прослужил долго, нужно приступать к работе, будучи уверенным в своем опыте и что отжим трубы будет выполнен качественно. Аварийную ситуацию спровоцирует плохо запрессованная гильза. Выбирается фитинг прессового типа по 3 параметрам:

• качественные латунные соединители тяжелее, чем детали, сделанные из дешевого материала;
• плохого качества гильза не выполняет обжим равномерно;
• выпуклые буквы и цифры со всеми знаками маркировки на корпусе – это признак качества соединителя.

Если для укладки трубопровода выбраны пресс-фитинги, то за качество соединения не стоит беспокоиться. Подтверждением этого будет выполнение специалистами системы «теплый пол» именно этим соединителем. Кроме того, такое соединение покрывается бетонной стяжкой. Магистраль собирается быстро и без сложностей в работе.

Минусом в работе с прессовым элементом является обязательное наличие специального инструмента – пресс-клещей. Если появилась потребность в замене соединителя, то повторно устанавливать один и тот же нельзя. Его отрезают вместе с куском пластика.

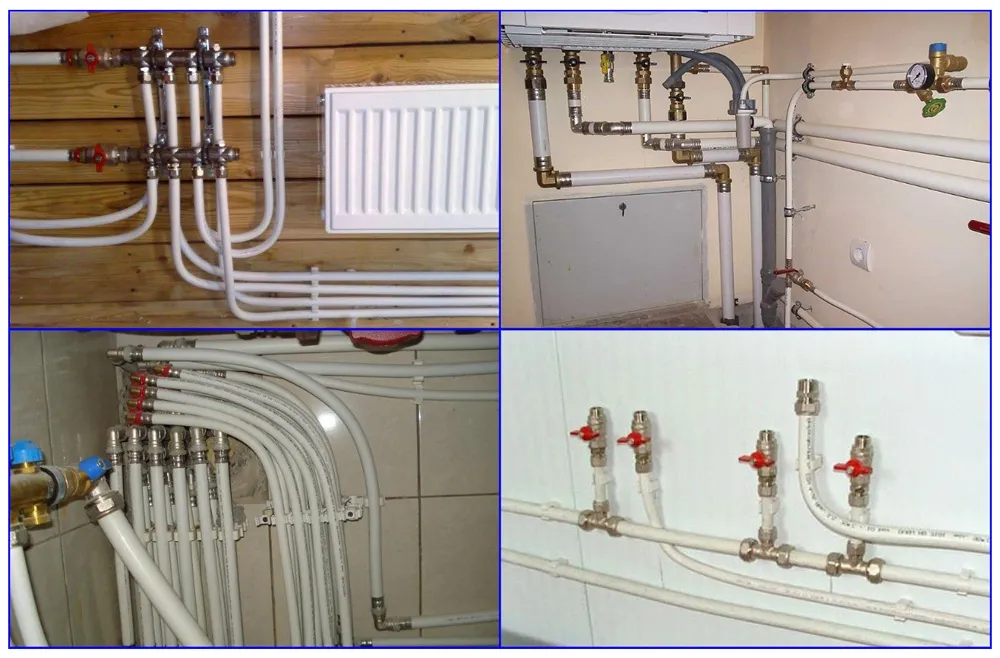

Пример разводки системы водоснабжения

Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги. Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления. Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.

Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках. По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.

Договоритесь о возможности обмена

При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.

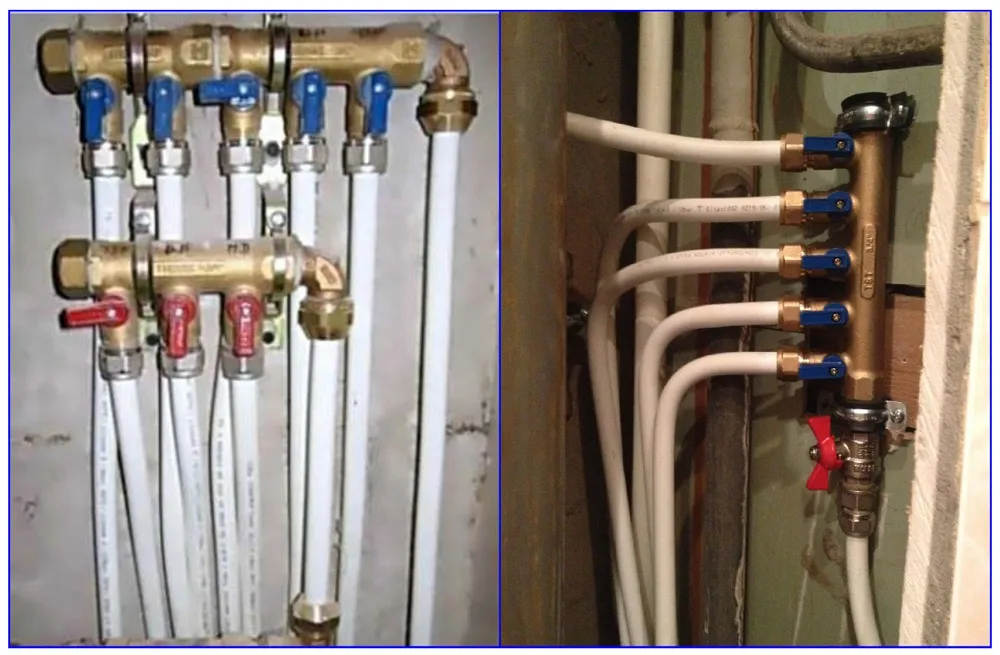

Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)

Типы используемых фитингов

Прежде чем выполнять монтаж металлопластиковых труб своими руками, следует определиться с типами соединителей, которые будут использоваться для осуществления такой процедуры. Как правило, для выполнения соединений на металлопластиковых трубах, используются соединители трех типов:

1. компрессионные фитинги для металлопластиковых труб;
2. детали обжимного (или прессового) типа;
3. надвижные фитинги для труб из металлопластика.

Выбирая тип соединителя, при помощи которого металлопластиковые трубы между собой будут стыковаться, следует учитывать как характеристики различных типов фитинговых элементов, так и особенности их монтажа.

Компрессионные

Решив установить в соединениях металлопластикового трубопровода фитинги компрессионного типа, следует учитывать тот факт, что в их конструкции, которая является сборно-разборной, присутствует резьба. Резьбовое соединение компрессионных фитингов может со временем ослабевать, поэтому его необходимо регулярно подтягивать. Конечно, самопроизвольно сниматься с трубы такой соединитель не будет, но герметичность стыка может нарушиться. Из-за данной конструктивной особенности соединять компрессионными фитингами можно только те участки трубопровода, к которым имеется прямой доступ.

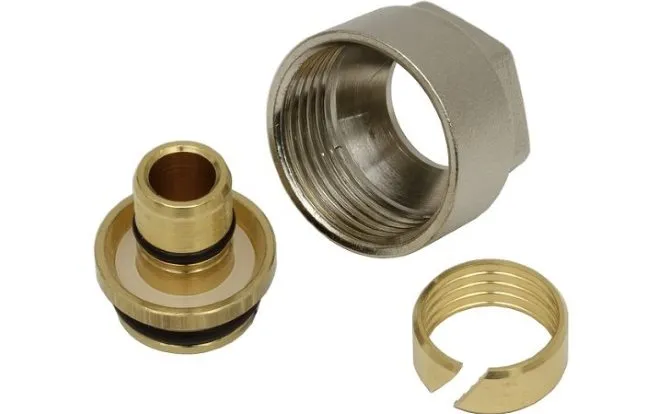

Устройство компрессионного фитинга: контргайка, штуцер с уплотнителем и обжимное кольцо

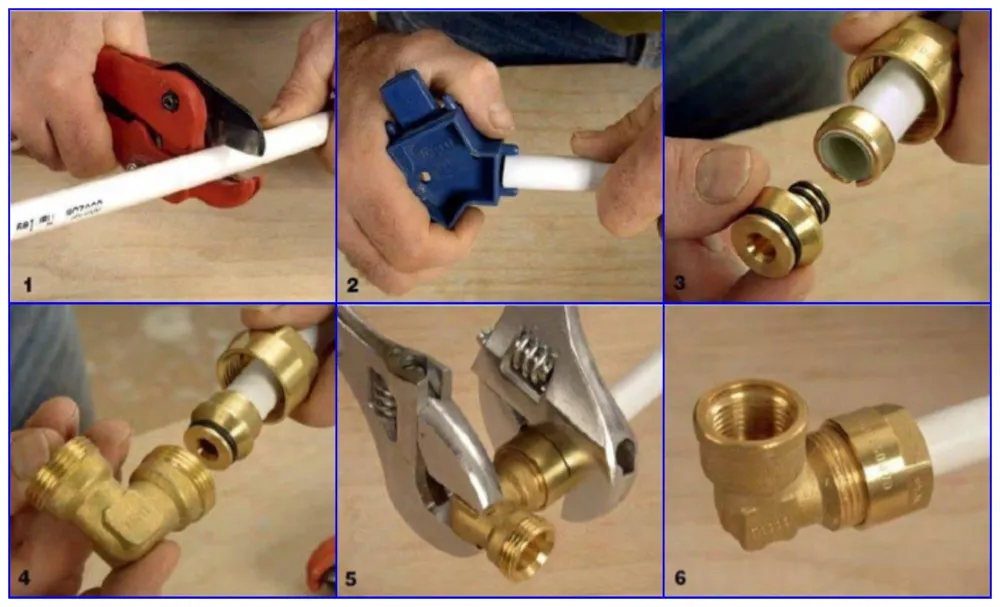

Как монтировать компрессионный соединитель на металлопластиковую трубу? Сборка осуществляется по следующему алгоритму:

1. Сначала на подготовленный конец трубы надевают контргайку, а затем обжимное кольцо разрезного типа, изготовленное из металла.
2. Далее в отверстие в трубе вставляется штуцер, предварительно обработанный силиконовой смазкой.
3. Чтобы завершить установку и зафиксировать создаваемое соединение, контргайку накручивают на резьбовую часть корпуса сначала вручную (до упора), а затем с использованием рожкового или разводного ключа.

Монтаж резьбового фитинга

Таким образом, чтобы монтировать металлопластиковые трубы при помощи компрессионных соединительных элементов, не требуется использование специального оборудования. При этом создаваемые соединения отличаются высокой надежностью и герметичностью.

Более подробно познакомиться с тем, как соединять металлопластиковые трубы фитингом компрессионного типа, можно по соответствующему видео, которое несложно найти в интернете.

Обжимные

Обжимные фитинги для работы с металлопластиковыми трубами позволяют создавать неразъемные соединения, отличающиеся высокой надежностью и долговечностью. Соединительные элементы данного типа устанавливают в тех случаях, когда металлопластиковые трубы для водоснабжения или отопления планируется разместить под бетонной стяжкой или за гипсокартонными плитами. Прежде чем приступать к монтажу, следует выяснить, как работать с такими соединительными элементами, а также подготовить соответствующее оборудование для монтажа металлопластиковых труб.

Устройство обжимного фитинга

Итак, металлопластиковых труб монтаж с использованием обжимных фитингов выполняется в следующей последовательности:

1. Конец трубы обрезается строго под углом 90˚ к ее оси.
2. С внутренней части обрезанного конца изделия снимается фаска, для чего используется калибратор-развертка, а наружная часть очищается от заусенцев и выравнивается. Если специального калибратора под рукой нет, то для того чтобы снять фаску в трубе, можно использовать любую подходящую по размеру развертку.
3. На наружную поверхность трубы надевается обжимная гильза, а в ее внутреннюю часть до упора вставляется штуцер.
4. Работу по монтажу заканчивают тем, что обжимают металлическую гильзу при помощи специального инструмента.

Монтаж обжимного фитинга

Надвижные

Металлопластиковый трубопровод может монтироваться и при помощи фитингов надвижного типа.

Устройство надвижного фитинга

Чтобы осуществить сборку элементов трубопровода с использованием таких соединителей, необходимо выполнить следующие действия:

1. Конец трубы перед ее соединением с фитингом обрезается и подготавливается по стандартной схеме. Для этого также пользуются трубными ножницами, калибратором и разверткой.
2. Обработанный конец трубы после монтажа надвижной муфты обрабатывается экспандером и развальцовывается.
3. В отверстие в трубе вставляется штуцер соединительного элемента.
4. Муфта зажимается пресс-клещами и посредством надвигания соединяется со штуцером.

Соединение посредством надвижного фитинга является неразъемным

В результате монтажа создается надежное неразъемное соединение элементов водопроводного или отопительного металлопластикового трубопровода.

Что надо учитывать при выборе для водопровода металлопластиковых труб маркировка, материал и ходовые размеры трубы

Информация об изделии и условиях его эксплуатации содержится в маркировочной надписи. Как правило, она включает следующие данные:

• производитель;
• название трубы;
• материал;
• наружный диаметр и толщина стенки (обычно указывается в миллиметрах, но бывает и в дюймах);
• максимальное рабочее давление и температура;
• значки, указывающие на разрешение применения для водопровода;
• дата изготовления, номер партии;
• сертификаты;
• штрих-код;
• иная информация.

Для удобства отмеривания метки наносятся через каждые 0,5 или 1 метр в зависимости от диаметра.

Материал трубы обозначается следующим образом: внутренний слой–промежуточный слой–внешний слой. Клеевые слои в маркировке не указываются, но от свойств клея напрямую зависит качество трубы.

Промежуточный слой из алюминиевой фольги обозначается AL. Что касается остальных слоев, то на рынке встречаются разные варианты. Из-за меньшей температуры воды к металлопластиковым трубам для холодного водоснабжения применяются менее жесткие требования по сравнению с горячим.

Наиболее распространена металлопластиковая труба PEX-AL-PEX с внутренним и внешним слоем из сшитого политэтилена. Если к их обозначению добавлена еще одна буква, то она указывает на метод сшивки: a – пероксидный химический метод, b – силановый химический, c – физический радиационный с помощью электронной пушки, d – азотный химический.

Однозначно судить по методу сшивки полиэтилена, какие именно металлопластиковые трубы лучше для водопровода, нельзя. Дело в том, что он определяет термостойкость и прочность материала, причем с возрастанием одного показателя одновременно снижается второй. Кроме того, преимущество в параметрах не всегда необходимо и оправдано разницей в цене. Поэтому конкретный выбор зависит от приоритетов потребителя. Металлопластиковые трубы для водоснабжения пользуются большой популярностью.

В еще одной часто применяемой трубе PERT-AL- PERT внутренний и внешний слой состоит из полиэтилена повышенной термостойкости. По своим характеристикам она лишь незначительно уступает PEX-AL-PEX.

На практике в основном применяются трубы из металлопластика для водопровода наружным диаметром 16 (наиболее востребованный размер) и 20 мм с толщиной стенки 2 мм и диаметром 26 и 32 мм с толщиной стенки 3 мм. Большие диаметры используются редко.

Некачественный товар — короткий срок службы: цена отвечает за качество

При покупке обратить внимание на качество изготовления. Труба должна быть без расслоений, с постоянной по всей длине окружности толщиной алюминиевой фольги, не считая шва. Обязательна маркировка с точными и несмываемыми надписями на одинаковом расстоянии друг от друга

Обязательна маркировка с точными и несмываемыми надписями на одинаковом расстоянии друг от друга.

Выбирайте только качественные материалы

Выбирать только специально рассчитанные на водопровод трубы, в составе остальных может присутствовать небезопасный для здоровья пластик, причем даже наличие сертификата соответствия иногда не гарантирует от специфического запаха и вкуса воды. При использовании несертифицированной продукции можно столкнуться и с повышенным ростом бактерий.

Не отличаются высокой прочностью дешевые трубы из полиэтилена HDPE. Они быстро разрушаются под воздействием ультрафиолетовых лучей и могут терять форму при температуре выше 75 градусов.

ПОСМОТРЕТЬ ВИДЕО

Чтобы избежать покупки заведомо плохого товара или откровенной подделки, лучше обращаться к надежным дилерам и отдавать предпочтение изделиям зарекомендовавших себя производителей: Нанопласт, Valtec, Oventrop, Henco, Wirsbo, TECE, Rehau, Golan, KAN, Viega и некоторых других фирм. Металлопластиковые трубы для водоснабжения часто применяются в строительстве.

Установка обжимных (пресс или пуш) фитингов на МП-трубы

Монтаж металлопластиковых труб с помощью обжимных фитингов требует наличия специальных клещей. Они есть ручные, есть электрические. Любые снабжены набором накладок под разные диаметры. Ручные, естественно, стоят дешевле. Это оборудование не обязательно покупать — понадобится оно только раз. Намного выгоднее взять в аренду.

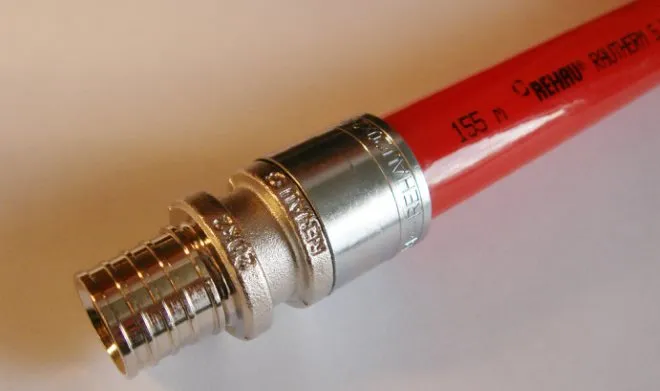

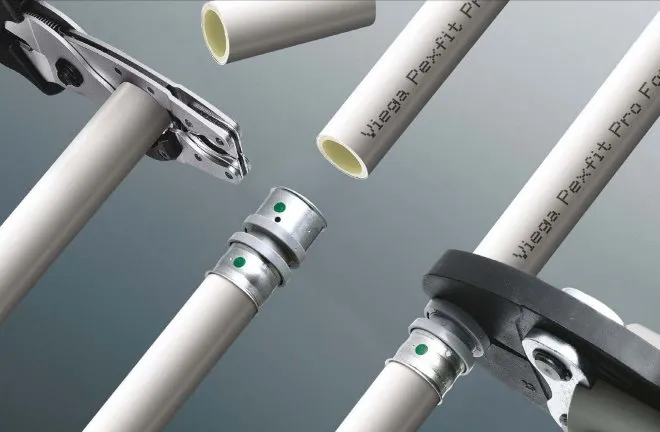

Пресс-фитинг для МП-труб

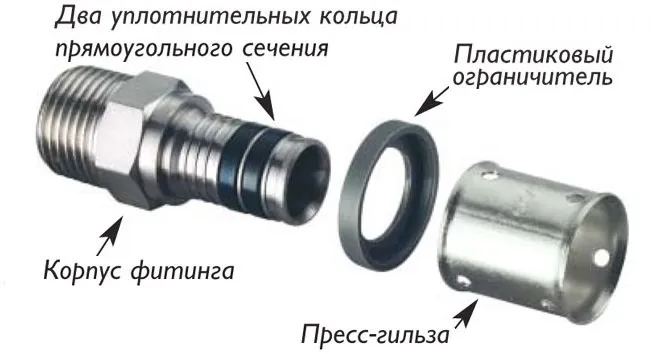

Состоит пресс-фитинг из двух частей — собственно корпуса и обжимной гильзы. Перед тем как соединить металлопластиковые трубы, проводят подготовку среза. Она такая же как при использовании компрессионных фитингов, но фаску снимают только изнутри. Далее порядок действий такой:

• На трубу надевают гильзу.
• На фитинг устанавливают прокладку для предотвращения электрохимической коррозии.
• Тубу надевают на фитинг — до упора. На корпусе фитинга есть отверстие, в котором должно быть видно край трубы.
• Берут клещи,  в которых установлены подходящие накладки (нужного диаметра). Клещи устанавливают вплотную к краю фитинга, соединив ручки пресса вместе обжимают деталь. В результате на гильзе должны быть явно видны две вогнутые полосы. Их глубина должна быть одинаковой. После обжима фитинги могут вращаться вокруг трубы.

На этом все, монтаж металлопластиковых труб с помощью пресс фитинга закончен. Подобный стык выдерживает давление до 10 атм, чего достаточно для большинства систем. Не подходит только для систем отопления домов с этажность. больше 16. У них давление в системе может быть больше.

Области применения в быту труб из металлопластика

Полиэтиленовые трубы с алюминиевым армированием применяют в следующих случаях:

• Для подачи воды. Водопроводные линии из металлопласта чаще монтируют для обеспечения горячего водоснабжения, хотя его можно установить и в магистраль холодной водоподачи, где он прослужит не менее 50 лет. Стоит отметить, что из-за относительно низких температур не более 60 °С в линиях водопровода с горячей водой установленный металлопластик может эксплуатироваться более 25 лет.
• В системах бытового радиаторного отопления. Из металлопласта прокладывают линии подачи и обратки к батареям. Их размещают вдоль стен или под полом в стяжке.
• В системах теплых полов. Благодаря наиболее высокой теплопроводности и гибкости, армированные алюминием полиэтиленовые трубы эффективнее других полимерных типов в контурах теплых полов. Их укладывают на пенополистирольную подложку по схеме улитка и заливают стяжкой.

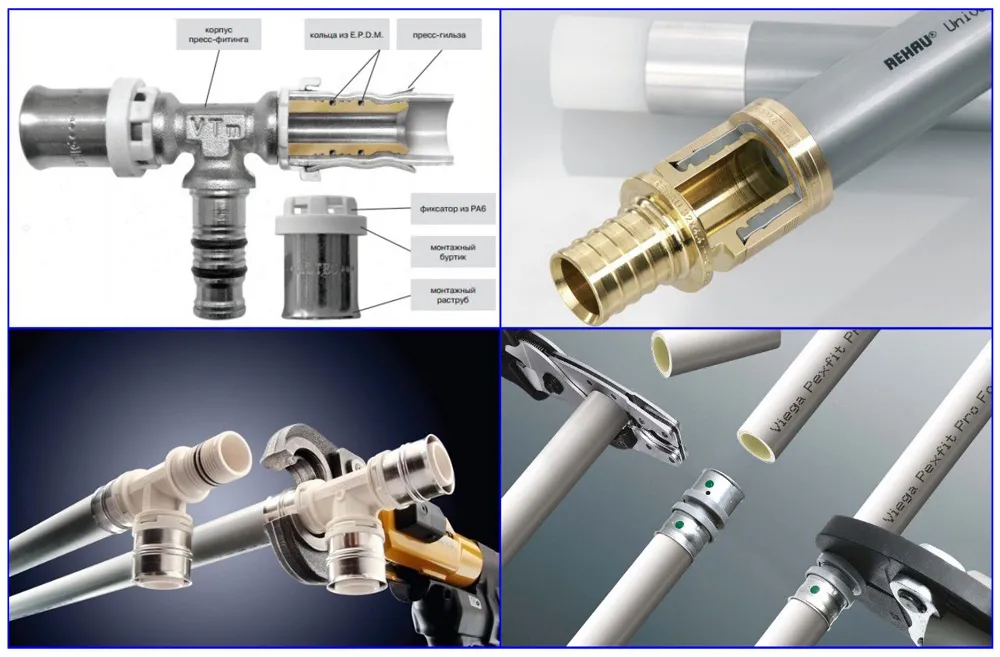

Рис. 5 Конструкция и монтаж пресс-фитингов

Инструменты, необходимые для монтажа

*

Монтаж металлопластиковых труб с металлическими обжимными фитингами требует минимального количества инструментов. В большинстве случаев требуется два ключа, один для того, чтобы удерживать основание, второй для гайки. В быту удобно использовать разводные ключи, т.к. они подходят для любого размера фитинга. Также необходимо иметь ножницы для труб, при помощи которых удобно резать и торцевать края.

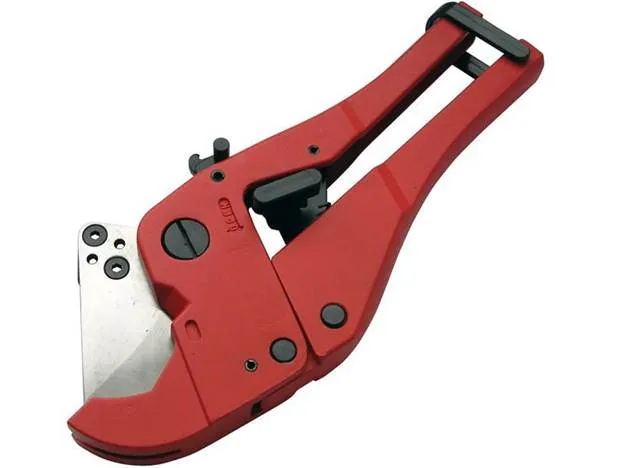

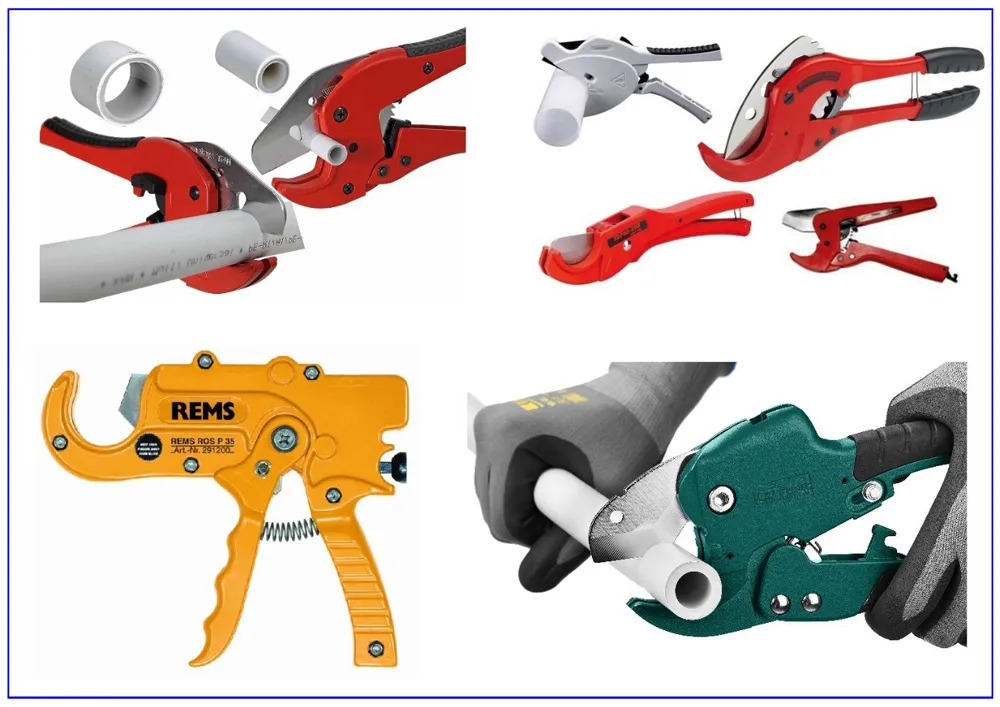

Ножницы для труб

Способы соединения труб из металлопласта

В отличие от обычного полиэтилена, отопительную магистраль или водопровод из металлопластиковых труб невозможно смонтировать методом пайки — модифицированный материал с измененными параметрами не склеивается при размягчении.

Поэтому для стыковки труб, а также подсоединения их к трубопроводам и арматуре, была разработана фитинговая технология. Сущность ее заключается в том, что в трубной оболочке определенным способом закрепляют фитинг с переходом на металлическую резьбу, при помощи которой производят дальнейшее соединение с различными элементами.

Стоит отметить, что основной недостаток подобного типа соединения металлопластиковых труб — довольно высокая цена самих фитингов. Также высокую стоимость имеет и специальный пресс-инструмент, который редко кто приобретает для бытового применения.

При помощи пресс-фитингов

Технология пресс-фитингов специально разработана для металлопластиков (металлов) и не применяется для монтажа трубопроводов из других полимерных материалов. Сущность ее состоит в том, что внутрь трубы помещают фитинг, состоящий из штуцера и наружной гильзы.

Так как толщина трубных стенок металлопласта строго нормирована, то и расстояние между внутренним фитингом и наружной гильзой имеет такое же значение.

Внутренний штуцер, который вставляют в трубный отрезок, для обеспечения плотного контакта имеет поверхность в виде елочки, герметизацию обеспечивает одно или два резиновых кольца.

После помещения фитинга внутрь трубной оболочки его наружную гильзу обжимают специальными клещами, обеспечивая таким способом надежное, неразборное и долговечное соединение.

При помощи пресс-фитингов можно стыковать трубы между собой, делать один или два отвода от центральной магистрали в виде тройника или крестовины, переходить на металлическую резьбу, если к трубопроводу подсоединяют арматуру, сантехнические приборы, оборудование.

Отличительная особенность прессового соединения — возможность размещения его под стяжкой и в стенах за штукатуркой.

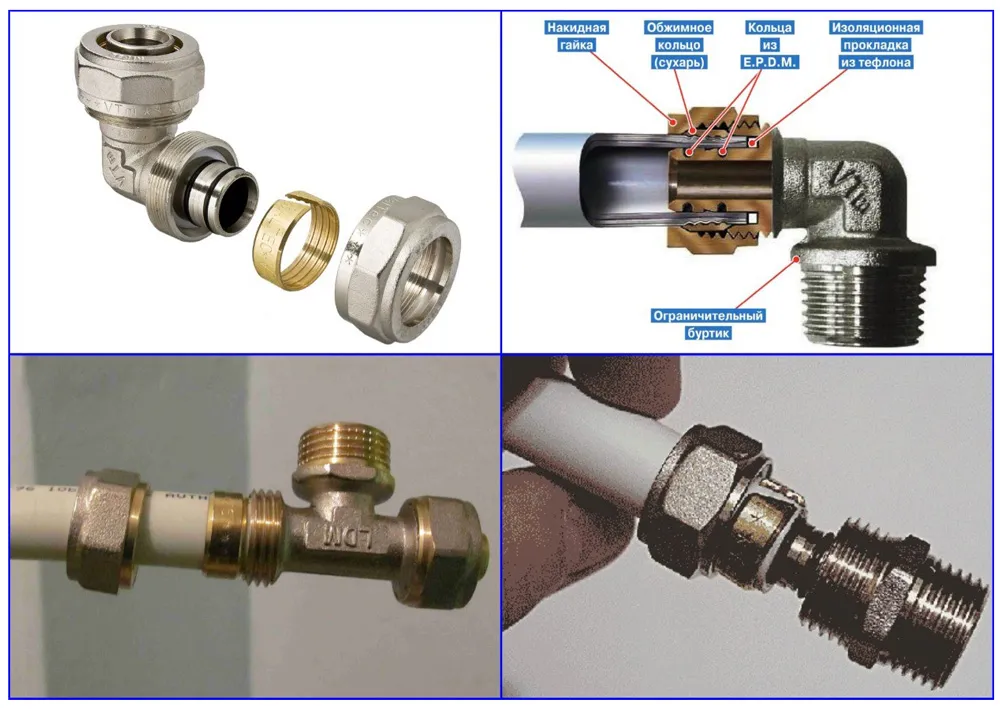

Рис. 6 Компрессионные фитинги – конструктивное устройство и использование

Компрессионными фитингами

В отличие от прессовых, компрессионные фитинги фиксируют в трубе при помощи прижимной гайки и кольца с прорезью, так называемого сухаря. При монтаже одевают на трубу кольцо с прижимной гайкой, помещают фитинг внутрь трубной оболочки и накручивают на него резьбовую гайку. Она в свою очередь давит на кольцо, которое сжимается и не дает возможность перемещаться трубе.

К преимуществам компрессионных (обжимных) фитингов относят то, что это разборное соединение, то есть если сборка трубопровода произошла с ошибкой, деталь всегда можно снять.

Недостатком обжима является не слишком высокая надежность — через несколько лет соединение может подтекать и нуждается в небольшой подтяжке. Поэтому трубопроводные магистрали с компрессионными соединениями прокладывают только снаружи.

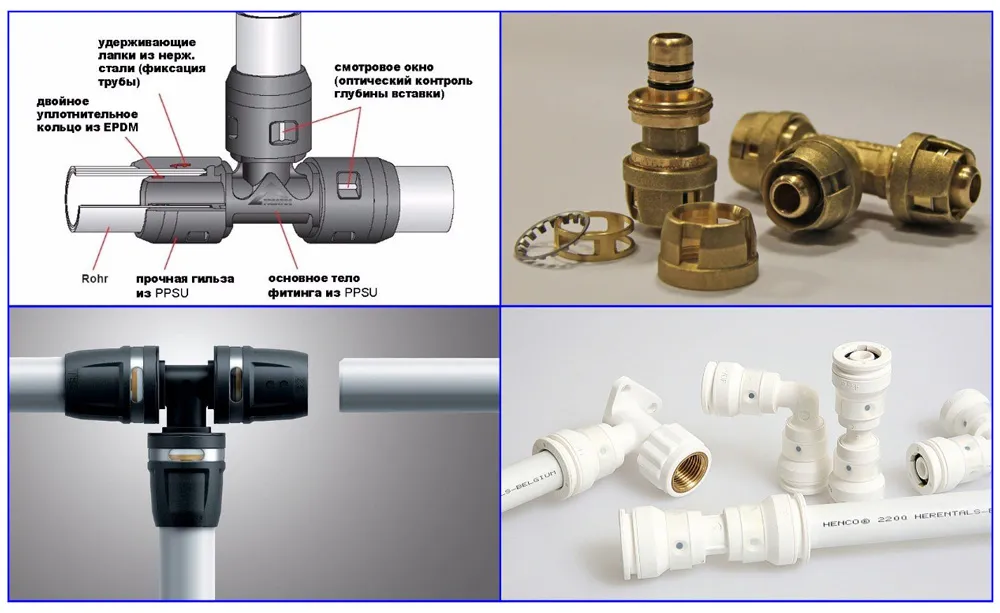

Рис. 7 Пуш-фитинги – устройство и применение

Пуш-фитингами

Данная технология считается относительно новой, хотя на внутреннем рынке она известна не менее 5 лет. Для стыковки труб используют специальные конструкции фитингов, которые защелкиваются на них течение секунды. После этого пуш-фитинг невозможно снять, но некоторые фирмы выпускают и съемные конструкции подобных изделий.

Как и компрессионные разновидности, пуш-фитинги не рекомендуется размещать под штукатурными и стяжечными растворами.

Цангами

В системах теплых полов трубы подсоединяют к гребенкам коллекторов, имеющих внешний вид патрубков с наружной резьбой и внутренним штуцером. То есть штуцер и резьбовой отвод заменяют часть компрессионного фитинга, и на него достаточно накрутить только гайку с уплотнительной прокладкой (цангу), которая зажмет кольцо с прорезью на трубной оболочке.

Рис. 8 Цанговое подключение металлопластиковых труб к коллекторным гребенкам

Монтажный инструмент

Специальный инструмент понадобится, чтобы производить монтаж труб из металлопластика при помощи прессовых фитингов. Он предназначен для вырезания трубных отрезков нужной длины, преданию их торцам круглой формы и необходимого внутреннего диаметра, запрессовки фитинговой гильзы на трубе.

Пресс-клещи

Прессовочные клещи необходимы для сжатия гильзы на внешней трубной оболочке. Их рабочая поверхность имеет фигурную форму, позволяющую эффективно сжимать гильзу с наилучшим коэффициентом сцепления.

Стоит отметить, что прессовкой монтируют также тонкостенные металлические трубы из стали с защитным покрытием, нержавейки и меди. У нас они находят не столь широкое применение из-за слишком высокой стоимости труб и фитингов, а также самого профессионального обжимного инструмента.

Поэтому многие современные прессовочные клещи выпускают со сменными насадками под металлопластиковые, а также тонкостенные медные и нержавеющие трубы, выпущенные по разным технологиям производства и стандартам США, Канады, Австралии.

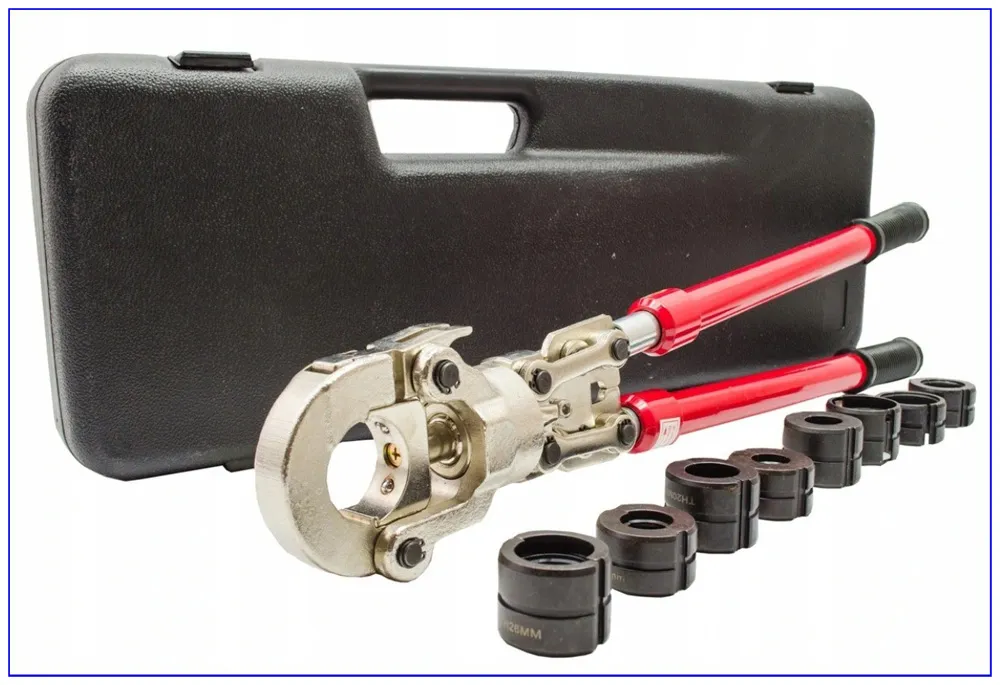

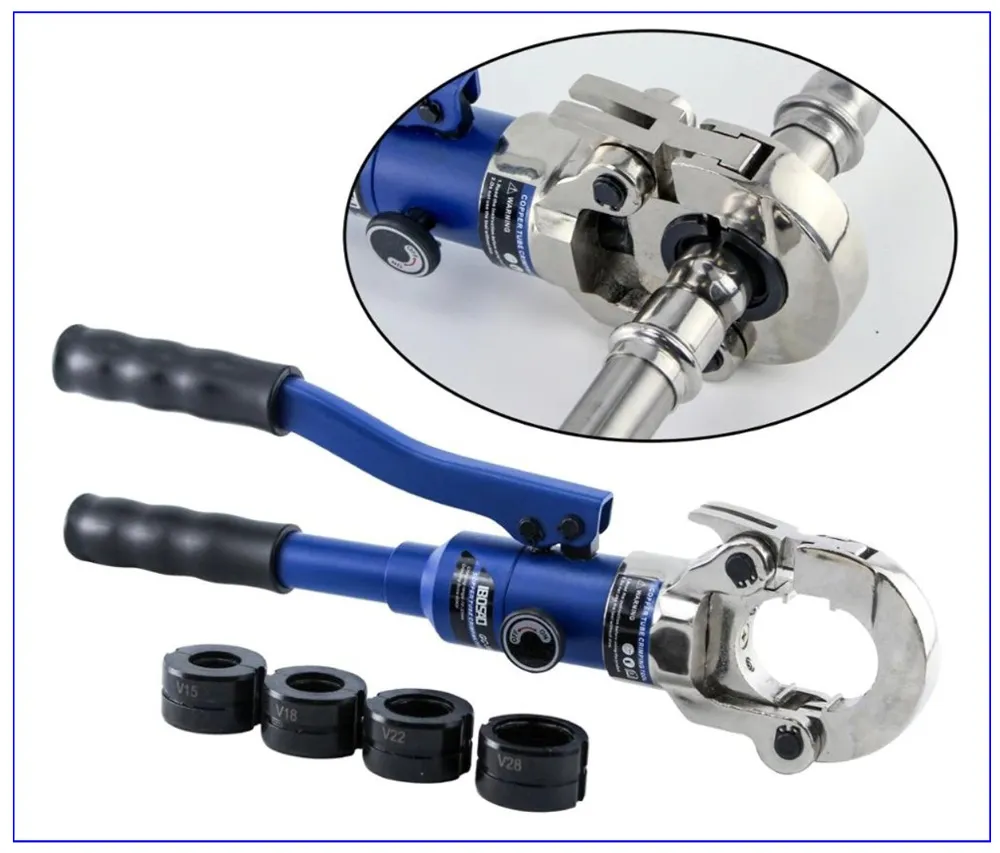

Рис. 9 Ручные пресс-клещи и их комплектация

Ручные

Ручной механический инструмент в виде клещей с длинными ручками, которые могут во многих моделях удлиняться для создания более мощного зажимного усилия, выпускают со сменными насадками под размеры 16, 20, 26, и 32 мм. Стоит отметить, что большинство ручного рабочего инструмента не работает с размером 32 мм из-за слишком больших физических усилий, которые необходимо приложить работнику для опрессовки.

Также ручной инструмент рассчитан только на работу с металлопластиком, для металлов требуется более мощный гидравлический или электрический привод.

Стоит отметить, что ручной инструмент рационально использовать в случаях, если проводятся разовый монтаж металлопластиковых труб своими руками. Для профессиональных целей он непригоден из-за слишком высоких потерь энергии работником.

К недостаткам ручных клещей относят высокие габаритные размеры из-за длинных ручек, что не всегда удобно при проведении работ в ограниченном пространстве.

Стоимость самого инструмента может существенно отличаться у разных производителей почти на порядок, недорогие модели среднего качества можно приобрести в районе 10000 — 20000 руб.

Рис. 10 Гидравлический обжимной инструмент

Гидравлические ручные

Ручной гидравлический инструмент оснащен гидроприводом, благодаря чему развиваемое им прижимное усилие намного выше, чем у ручных аналогов.

При помощи ручного гидравлического инструмента можно обжимать трубы диаметрами 16, 20, 26 и 32 мм как из металлопласта, так и из тонкостенной нержавейки и меди.

Благодаря невысоким размерам и коротким ручкам, ручным гидроинструментом можно проводить обжимание в труднодоступных местах. Данный инструмент отлично подойдет как для бытового использования, так и для профессионального применения.

Хотя гидравлические клещи дороже ручных, если подойти к их приобретению с умом и заказать товар из Китая на ресурсе Алиэкспресс, вполне можно уложиться в сумму 10000 руб.

Рис. 11 Гидравлические клещи с электроприводом и их особенности

Электрические

Электроинструмент предназначен для профессиональной работы с трубопроводами из металлопласта, меди и нержавейки. Максимальный диаметр обжима труб при его использовании достигает 108 мм.

Обжимной электроинструмент делят на два типа: электромеханический и электрогидравлический. Его выпускают ведущие мировые производители: REMS, Rothenberger, Virax, Ridgid.

Данный электроинструмент оснащают поворотной головкой на 180 или 270 градусов, некоторые изделия выпускают с питанием от аккумулятора, мощности которого хватает на 300 обжимов.

Стоимость электрических клещей находится в диапазоне от 60000 до 150000 руб.

Многие электрические приборы оснащены защитой от холостого хода, электронной индикацией — при удачном обжиме загорается индикатор зеленого цвета, красный сигнализирует о неправильности проведения операции запрессовки.

Рис. 12 Ножницы-труборезы

Ножницы

Трубы из металлопласта рекомендуется обрезать специальными ножницами. Если использовать для этих целей другой инструмент, качество среза будет намного ниже — появятся заусенцы, торец не сможет быть перпендикулярен центральной оси.

Конструкция обычных ручных ножницы представляет собой устройство с двумя рычагами, соединенных в одной точке.

Один из них имеет площадку с прорезью, на которую плотно ложится труба — это позволяет проводить рез строго по перпендикуляру к центральной оси. Другой рычаг оснащен сменным лезвием, которое непосредственно осуществляет срез.

Предельные размеры труб, которое можно резать ножницами — 63 мм, для большинства ручных приспособлений максимальная трубный диаметр не превышает 40 мм.

Ручные ножницы выпускают двух типов — рычажные пружинные и с храповым механизмом. Первый тип имеет невысокую стоимость, используется для резки труб размером до 26 мм. Основным недостатком пружинных ножниц является усталость руки при необходимости проведения большого количества резов.

Инструмент с храповиком позволяет осуществлять рез многочисленными нажатиями на рукоятки, при этом кисть не так устает, но время работ увеличивается. Стоит отметить, что специалисты предпочитают именно этот инструмент в силу того, что в нем удобнее расположить трубу строго перпендикулярно по отношению к срезу.

Одной из разновидностей инструмента с храповиком являются ножницы пистолетного типа, которые в своей работе используют не так много мастеров.

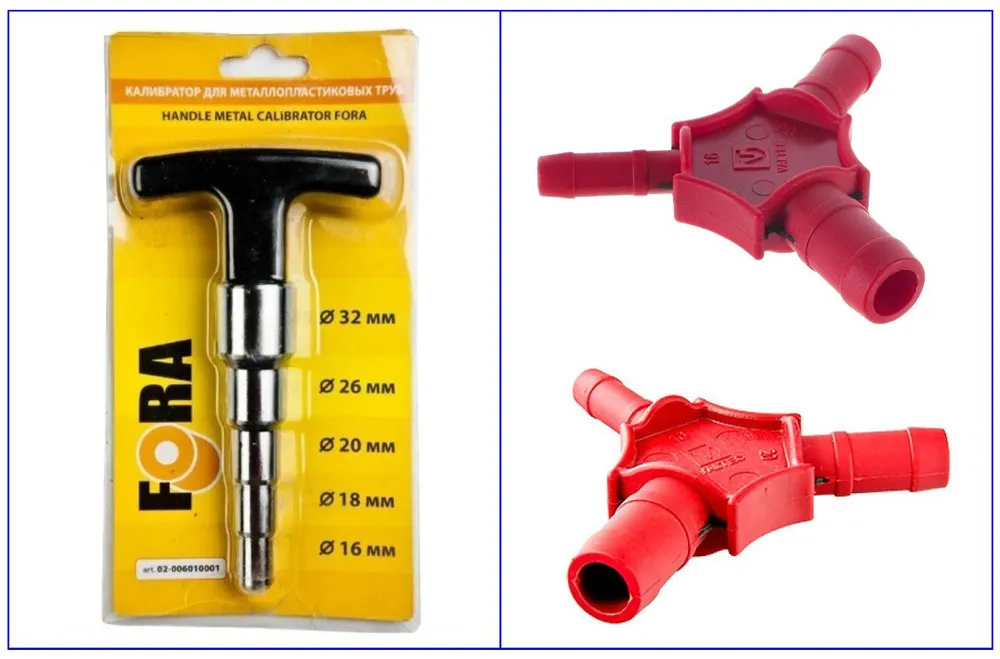

Рис. 13 Калибраторы вальцеватель и фаскосниматели

Калибраторы

Чтобы получить качественное герметичное соединение труб из металлопласта с фитингами, при работе с ними обязательно используют калибраторы, выполняющие следующий ряд функций:

• Исправляют овальность трубы. При резке ножницами они оказывают давление на оболочку трубы, и она из-за жесткого алюминиевого слоя не восстанавливает свое первоначальное состояние. Поэтому небольшую овальность устраняют при помощи калибратора.
• Развальцовывают внутренние стенки. Так как фитинги выпускают со штуцерами стандартных наружных размеров, для их вставки в трубу необходимо привести ее диаметр к соответствующему стандарту. Для этого внутрь оболочки помещают калибратор, который расширяет ее до нужного размера.
• Срезают кромку. Фитинги, вставляемые в трубу, имеют прокладки из резины в виде колец, которые при контакте с острой кромкой могут быть повреждены. Также скошенная фаска намного облегчает вставку штуцера.

Все выпускаемые калибраторы условно делят на два основных типа — калибраторы-вальцеватели для диаметров труб 16, 18, 26 и 32 мм и калибраторы-фаскосниматели.

Ручные вальцеватели имеют Т-образную форму и по внешнему виду напоминают штопор с ручкой.

Наиболее часто используемые и популярные ручные фаскосниматели выпускают в виде трехлучевой звезды под трубные диаметры 16, 20 и 26 мм. В основании каждого луча находится фрагмент заостренной пластины, который при проворачивании приспособления срезает кромку и формирует фаску.

Для специалистов, профессионально занимающихся монтажом трубопроводных коммуникаций из металлопластика, промышленность выпускает калибраторы-вальцеватели и фаскосниматели для электроинструмента. Установка таких насадок в дрель или шуруповерт позволяет в течение пары секунд провести все необходимые операции по подготовке трубы к монтажу.

Рис. 14 Монтаж металлопластиковых труб с применением компрессионных фитингов

Калибратор для металлопластиковых труб – назначение и инструкция по работе. Чтобы сделать качественный монтаж металлопластиковых труб нужен калибратор, на сайте есть отдельная статья про существующие виды калибраторов и инструкция по работе с ними.

Соединительные элементы трубопровода

Чтобы смонтировать поворот трубопровода или его разветвления, используются соединители для магистрали из металлопластика – фитинги. Сборка металлопластиковых труб 2 вариантами зависит от вида соединителя:

• используется гайка-обжим (используется компрессионный соединитель);
• задействуется пресс (промежуточное звено – прессовый соединитель или обжимные муфты).

Прячется магистраль только с прессовыми фитингами. Другие соединения оставляются на видном месте с быстрым доступом к ним.

Подготовка инструментов

Соединение металлопластиковых труб своими руками начинается с разработки схемы расположения магистрали, всех приборов системы отопления, расположения сантехники в комнате.

Без специального инструмента монтаж своими руками невозможен. Его используют, чтобы отмерить необходимую длину куска, разрезается пластик на отрезки, и тщательно подготавливаются концы, перед тем, как монтировать металлопластиковые трубы.

• Чтобы получить ровный срез необходимо иметь в своем распоряжении труборез. Он не нарушает защитный слой пластика, поэтому заусениц на его поверхности не будет.
• Срез отрезка приобретает нужную форму при использовании калибратора.
• Фаскоснимателем убираются фаски на отрезанном участке перед их соединением.
• Установка компрессионных соединителей проводится с разводным ключом и набором рожковых.
• Пресс-клещами, работающими от электричества, проводится пайка металлопластиковых труб, при этом используются для соединения прессовые фитинги. С обычными клещами соединение выполняется медленнее.

Под 90 градусов разрезается труба на отрезки. Перед этим отмеряется кусок, который будет смонтирован на этом отрезке магистрали, но с учетом миллиметров, что входят в фитинг. Калибровщиком устраняются деформации пластика.

Источники

• https://montagtrub.ru/montazh-metalloplastikovyh-trub/
• https://stroypomochnik.ru/kak-pravilno-soedinit-metalloplastikovye-truby-pri-montazhe/
• https://oboiman.ru/teplo/montaz-metalloplastikovyh-trub-svoimi-rukami.html
• https://kachestvolife.club/o-chistote/santehnika/tehnologiya-montazha-metalloplastikovyh-trub-svoimi-rukami
• https://KotelSibir.ru/truby/kak-opressovat-metalloplastikovye.html
• https://resant.ru/montazh-metalloplastikovyh-trub.html
• http://met-all.org/oborudovanie/prochee/montazh-metalloplastikovyh-trub-svoimi-rukami.html
• https://eco-kotly.ru/montaz-metalloplastikovyh-trub-press-fitingi-klesi-i-tehnologia-soedinenia-metalloplastikovyh-trub/
• https://stroychik.ru/strojmaterialy-i-tehnologii/montazh-metalloplastikovyh-trub
• https://ZnatokTepla.ru/truby/kak-montirovat-metalloplastikovye-truby-s-obzhimnymi-fitingami.html
• https://RemmachSerp.ru/voda/kak-obzhat-metalloplastikovuyu-trubu.html

[свернуть]

Какое соединение лучше для металлопластиковых труб?

Для металлопластиковых труб чаще всего используют соединения на основе компрессионных фитингов, так как они обеспечивают надежное и герметичное соединение. Также существуют соединения на основе фитингов с наружной резьбой, фитингов с пресс-контролем и соединений на основе клеевых муфт. Каждое из них имеет свои преимущества и недостатки, и выбор определенного соединения зависит от конкретной ситуации и условий монтажа.

Видео. Монтаж металлопластиковых труб
