Способы соединения металлопластиковых труб — выбор метода и техники
Металлопластиковая труба представляет собой универсальное изделие, используемое при создании систем водоснабжения и отопления. Объединив в себе металл и полимер, инженеры разработали конструкцию, которая успешно справляется с высокими температурными нагрузками и остается устойчивой к различным неблагоприятным воздействиям.
Если рассматривать вопрос о способах соединения металлопластиковых труб, то существует несколько вариантов, которые обеспечивают надежное и долговечное соединение.
Соединив металл и полимер, инженерами была создана конструкция, которой не страшны ни большие температурные нагрузки, ни другие воздействия негативных факторов.
Предназначение
Занимаясь ремонтом или строительством, каждый старается применять качественные материалы. Именно по этой причине при подключении отопления, водопровода и в прочих сферах в основном используются металлопластиковые трубы. Они выделяются среди прочих долговечностью и необычайной прочностью.
Главными достоинствами металлопластиковых труб являются несколько важных свойств.
- Долговечность.
- Проводимость тепла низкая. Данная функция позволяет использовать их как прокладку горячего водопровода.
- Проявление стойкости при высоких температурах.
- Герметичность. Труба в двадцать миллиметров не позволяет пройти свету и кислороду.
- Морозоустойчивость. Металлопластиковые трубы не деформируются при температуре в минус пятьдесят градусов Цельсия.
- Устойчивы к коррозии.
- При термическом воздействии не расширяются.
- Стойкие к солевым отложениям.
Помимо плюсов, у таких труб имеются и недостатки.
- Теплопроводность у пластика намного меньше, нежели у алюминиевых. Если сначала пустить по трубам горячую, а затем холодную воду, металлическая фольга (после расширения) изначальную форму примет быстрее пластика.
- Металлопластиковая труба может подтекать в месте соединения, где устройство ослабевает. Различия коэффициентов расширения металла и пластика является основным недостатком. Поэтому данную особенность необходимо принимать во внимание при монтаже. Но также следует помнить, что трубы должны прокладываться с запасом. В местах трубного сгиба устанавливается компенсационная петля.
- Течь может появляться и по другой причине. К примеру, алюминиевая проволока сгибается в разном направлении, однако может сломаться при попытке вернуть изначальную форму. Этот же принцип и с металлическими трубами. Пластик делает алюминий более пластичным, однако сгибать под острым углом изделия противопоказано. В противном случаи произойдет прорыв, который можно исправить только заменой.
Таблица с минимальными радиусами изгиба
При выборе трубы необходимо отталкиваться от длины универсального продукта. Стандартная длина продаваемой конструкции варьируется от пятидесяти до двухсот метров. Однако можно купить продукцию и более короткую (в зависимости от масштаба запланированного ремонта).
Необходимо также обращать внимание и на внутренний диаметр. Самой тонкой считается труба в шестнадцать миллиметров. Для дома или квартиры специалисты рекомендуют приобретать изделие, имеющим небольшой диаметр. Оптимальным вариантом можно считать трубу с диаметром двадцать миллиметров.
Прежде чем решать, как соединять металлопластиковые трубы между собой, следует исходить из бюджета и целенаправленности системы.
Соединение металлопластиковых труб происходит при помощи специальных обжимных фитингов из латуни компрессионного вида. Фитинги могут различаться по конструкции, однако все имеют главную часть, которая вставляется внутрь трубы и обжимного кольца, надеваемого снаружи, которое служит для обжима.
В следующей таблице приведена общая характеристика всех металлопластиковых труб:
Таблица технических характеристик взаимозависимых компонентов:
Способы соединения
Металлопластиковый трубопровод собирается при помощи различных вариантов. Способ сборки полностью зависит от выбранного вида фитинга.
Трубопровод из металлопластика хорошо взаимодействует с такими видами фитинга:
- резьбовой;
- сварной;
- обжимной.

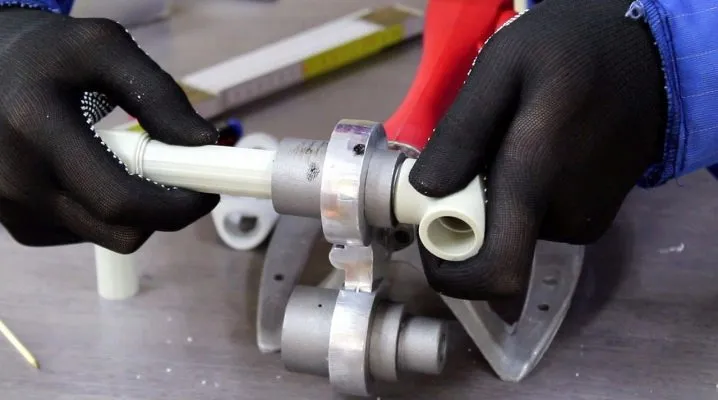

Резьбовые фитинги знакомы каждому, кто самостоятельно работал с сантехникой. Сварные – прекрасный вариант, если у вас имеется специальный сварочный аппарат и время.
Что же касается последнего варианта (обжимного вида), то такие фитинги работают на обжиме. Для опрессовки данного вида используются ручные пресс-клещи.
Типы фитингов водопроводных металлопластиковых труб различаются диаметром и материалом, используемым для их изготовления.
Если вы собираетесь своими руками провести монтаж водопроводной системы, то вам будет интересна следующая информация.
Чтобы осуществить данную процедуру, необходимо:
- отрезать необходимую часть трубы специальными ножницами;
- очистить края от металлических заусениц с помощью надфиля;
- нанести силиконовую смазку на фитинговый штуцер;
- произвести установление накидной гайки и обжимного кольца на трубу;
- изделие необходимо насадить на фитинговый штуцер (проводя процедуру, необходимо быть предельно аккуратным и не повредить уплотнительные кольца);
- финальным действием является затягивание соединений гаечным ключом.
И также есть инструкция по установлению компрессионного фитинга для металлопластиковых труб, как подсоединить шланг.
- Прежде всего необходимо изучить схему разводки канализации. Нужно учитывать особенность данной системы, число поворотов и тройников на данном участке (это влияет на количество хомутов).
- Далее отрезается труба необходимых размеров. Следует обработать край коммуникации (протереть, обезжирить раствором и зачистить, используя щетки). Внимательно просмотрите места стыка – на них не должно быть зазубрин, в противном случае произойдет течь при включении воды.
- На входных торцах проделываются фаски в один миллиметр с углом сорок пять градусов, которые прорезаются фаскоснимателем.
- Далее следует монтаж: установление гайки, и на отрезок надевается обжимное кольцо. Штуцер необходимо смазать маслом или герметиком для лучшего резьбового соединения. Данная операция не требует особого оборудования, можно обойтись газовым или водопроводным разводным ключом.
- Производя посадку штуцера, необходимо, чтобы труба упиралась краями в ограничитель.
- Сначала соединение должно проходить только вручную. Накручиваете гайку на штуцер до упора, затем подкручиваете с помощью ключа. Не затягивайте очень сильно резьбу, это может привести к ее срыванию. А также не пережимайте гайку.
- По окончании работы место соединения необходимо накрыть пленкой для защиты от загрязнения и пара.
Работая с резьбовым соединением, не забудьте покрыть место стыка герметичной сантехнической лентой. Это обеспечит в канализационной системе высокий уровень герметичности.
Данный метод требует хорошего ухода за резьбой. Производя демонтаж, следует менять и кольцо (даже если нет течи). Несмотря на особенность эксплуатации, раз в год необходимо проверять резьбу и менять прокладку.
Виды инструментов
Для облегчения работы были разработаны несколько вариаций данного оборудования.
Ручной привод
Обжимные пресс-клещи, которые имеют ручной привод, чаще других используются в качестве зажима в домашних условиях. Такое оборудование отличается от других нюансами при эксплуатировании и доступной ценой. У большей части такого оборудования присутствует универсальная обжимная головка, съемные вкладыши под зажим трубы диаметром десять, пятнадцать миллиметров и прочее. О зажимах диаметром сорок миллиметров – речи не идет. Границей для ручного соединителя является диаметр в тридцать два миллиметра. Главный минус такого оборудования – большой размер и ограничение возможностей, в связи с чем процесс соединения не всегда удобен.
Ручные инструменты для произведения монтажа металлопластиковых труб разделяются на несколько видов.
Механические
Механическое оборудование состоит из двух ручек, соединяющихся с головкой шестеренчатым механизмом. Приложенное усилие передается на головку, а муфта с фитингом сжимается.
Структура ручной установки для прессования зачастую сделана с телескопическими ручками, помогающими при регулировке.
Гидравлические
Сделать самостоятельно инструмент с гидравлическим соединением – проблемно. А вот трубогиб гидравлического вида – намного проще.
Однако эта самодеятельность не всегда разумна. Проще и спокойнее приобрести заводские клещи Valtec или же их аналог, не менее качественный.
Среди особенностей гидравлических клещей выделяют несколько.
- Инструмент имеет две ручки, одна из них соединена с гидравлическим цилиндром.
- Выходной шток цилиндра механически соединен с головкой обжима.
- Вторая ручка соединена с поршнем цилиндра.
- При сжимании ручек происходит вход поршня в цилиндр. Это создает давление, передающееся головке через выходной шток.
- Установление муфты и фитинга происходит с минимальным усилием. Цена данного устройства намного выше, чем механического, и ему необходимо техническое обслуживание.
Электрогидравлический вариант
Электрический, а точнее, электрогидравлический привод – преимущество профессиональных устройств.
Электрогидравлические клещи небольшого размера очень легкие и очень удобны в эксплуатировании, но вместе с тем они довольно высокопроизводительны. Это способствует легкому соединению металлопластиковых труб, их диаметр составляет в основном сто десять миллиметров.
Модели электрогидравлических устройств разделяются на несколько видов.
- Сетевой инструмент. Для начала эксплуатирования пресс-клещи должны быть подключены к стандартной бытовой розетке мощностью двести двадцать ватт.
- Аккумуляторный. Данное устройство полностью автономно, так как функционирование происходит при помощи встроенных батареек.
- Универсальный. Отличается автономной работоспособностью или же от сети, все зависит от ситуации.
Все качественные электрогидравлические пресс-клещи оборудованы съемными универсальными головками, которые адаптируются под определенный диаметр металлопластиковых труб.
Если у вас имеются в арсенале трубогиб и ручные клещи, то вы с легкостью самостоятельно можете произвести организацию коммуникаций в своем доме, усадьбе, квартире. Чтобы использовать данный вид устройства, придется немного попрактиковаться. Однако после нескольких попыток вы запросто овладеете всеми нюансами работ с пресс-клещами.
Кроме приобретенной трубы и необходимых фитингов, вам пригодятся еще несколько приспособлений.
- Труборез. Инструмент, похожий на ножницы, обеспечивающий правильный разрез – перпендикулярный трубе. Что немаловажно в работе.
- Калибратор/ калибр – устройство, созданное для металлопластиковых труб. При разрезании труба немного сплющивается, а края загибаются. Функцией калибратора служит восстановлением формы и выравниванию краев металлопластиковой трубы.
- Зенкер – приспособление создано для снятия фаски. Вполне может подойти и строительный нож, и кусок наждачной бумаги. Довольно часто у калибраторов имеется выступ для снятия фаски, поэтому можно обойтись и без данного инструмента.
Особенности применения
Есть множество способов использования металлопластиковых труб, а именно:
- при необходимости транспортирования воздуха под высоким давлением;
- в разнообразных системах кондиционеров и вентиляций;
- обустройство электрической линии металлопластиковых труб, часто используемых в виде защитного элемента;
- в сельскохозяйственной и промышленной сфере, которые направлены на переправление жидкостей и газообразных веществ;
- защита и экранирование электрических силовых и других проводов;

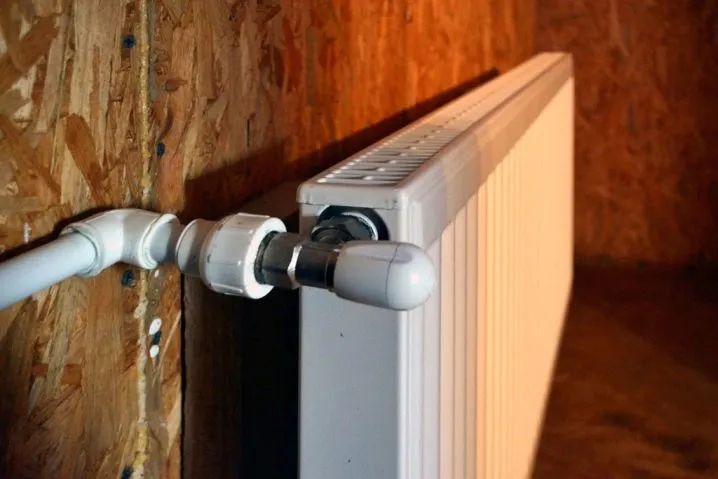

- конструкция используется в системе отопления (напольного и радиаторного).
Металлопластиковые трубы идеально подходят для теплицы, оранжереи, а также обогрева бассейнов. Их используют для обогрева открытых площадок. И, естественно, незаменимы при подаче горячей и холодной воды.
Использование пластикового материала при изготовлении металлопластиковых труб не имеет в своей структуре вредных примесей, что делает изделие пригодным и для системы подачи питьевой воды.
Однако при использовании металлопластиковых труб имеются и ограничения.
Их ни в коем случаи нельзя применять в случае:
- устройства системы центрального отопления с присутствующими в нем элеваторными узлами;
- в помещении, которому была присвоена категория «Г» по норме пожарной безопасности;
- предлагаемая подача жидкости по трубам имеет давление, превышающее десять бар;
- в месте, располагающем источниками теплового излучения с температурой поверхности выше ста пятидесяти градусов.
Но также металлопластиковые трубы используются, если вы думаете сделать демонтаж своими руками. Главное правило демонтажа старых водопроводных труб – вмешательство в интерьер с минимальным уроном для помещения. В основном приходится заменять водопровод и канализацию, и тут на помощь приходят металлопластиковые трубы. А цанговые фитинги обеспечат качественное соединение.
Монтаж может осуществляться с помощью прессующего соединения.
Он имеет следующий порядок:
- используя специализированные ножницы, отрезать металлопластиковую трубу под углом девяноста градусов;
- инструмент калибровки и развертки используются при снятии фаски;
- на одном конце металлопластикового изделия должна быть надета гильза, которая изготавливается из нержавеющей стали, затем производим помещение фасонной части соединителя так, чтобы дошла до конца;
- вручную или на гидравлике прессуют, после чего рукоять инструмента сводится до конца.
В данной технологии нет ничего сложного и страшного, если вы все выполните правильно.
Отсюда можно прийти к выводу, что металлопластиковые трубы идеально подходят для различных средств коммуникаций, подключения стояка.
Данная частота употребления конструкций связана с их небольшим весом. Кроме того, данное устройство имеет рабочий вид, не требующий дополнительных затрат на покраску. Соединения на стыке имеют герметическую изоляцию, способствующую высокому росту службы.
Рабочее давление таких изделий не превышает десяти атм. А также низкая ощутимость шума в системе канализации.
О металлопластиковых трубах и их инструкцию сборки вы можете посмотреть в этом видео.
Какое соединение лучше для металлопластиковых труб?
Для металлопластиковых труб чаще всего используют соединения на основе компрессионных фитингов, так как они обеспечивают надежное и герметичное соединение. Также существуют соединения на основе фитингов с наружной резьбой, фитингов с пресс-контролем и соединений на основе клеевых муфт. Каждое из них имеет свои преимущества и недостатки, и выбор определенного соединения зависит от конкретной ситуации и условий монтажа.
