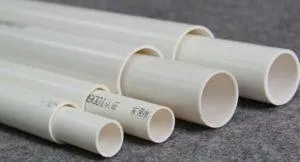

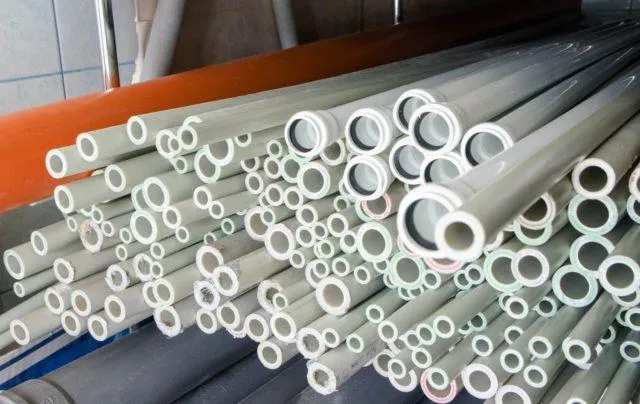

Материалы пластиковых труб и способы их соединения

Промышленность выпускает несколько видов, которые различаются по виду полимера, используемого в производстве:

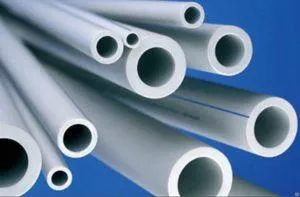

ПП труба – из полипропилена. Твердый, устойчивый к истиранию материал, выдерживающий температуру до 145°С, не подвергаясь пластической деформации. Стойки к высокому давлению до 20 атмосфер. Подходит для водоснабжения и обустройства теплых полов.

Стыковку производят двумя способами:

• Горячая сварка в раструб электрическим паяльником.
• Холодная пайка с применением агрессивного клея.

Металлопластиковая – структура стенок пятислойная. Наружные слои полимерные, середина из двух алюминиевых пластин с прослойкой из стеклопластика или другого синтетического прочного материала. Отличается сопротивлением к механическим нагрузкам и высокой жесткостью на изгиб.

Стыковка происходит с помощью металлического двустороннего резьбового фитинга.

ПВХ труба – производят из полихлорвинила. Наиболее доступный, бюджетный вариант. Имеет низкий удельный вес и стойкость к агрессивным и органическим жидкостям. Диэлектрические свойства делают материал пригодным для оборудования вентиляционных систем. Применяют в обустройстве канализационных коллекторов и водопроводов.

Способ соединения – горячая пайка сварочным аппаратом.

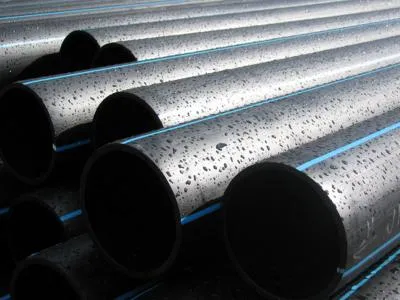

ПНД труба – производят из полиэтилена низкого давления. Очень стойка к отрицательным температурам, экологична, нейтральна практически ко всем видам соединений. Подходит для газовых магистралей, водопровода и канализации.

Монтируется встык компрессионными обжимными фитингами, обеспечивающими надежную герметизацию.

Есть еще несколько позиций, но они встречаются реже, имея специфическое назначение.

Разновидности фитингов для пластиковых труб

Для качественного монтажа соединений ПВХ труб между собой придумали множество конструктивных фасонных элементов, облегчающих повороты, изгибы и компенсирующие разность диаметров.

Виды фитингов:

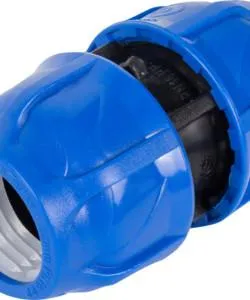

• Обжимная муфта – для компрессионного соединения труб без пайки и сварки. Технически это комплект зажимных колец и гаек надеваемых на трубку. Есть варианты простых муфт, представляющих из себя пластиковый бочонок и переходных с разными диаметрами торцов.

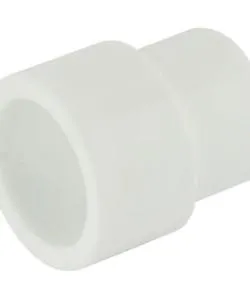

• Переходник – предназначен для стыковки срезов разного диаметра.

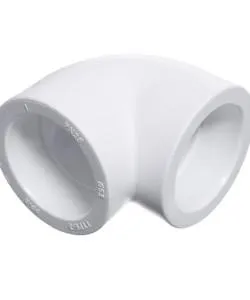

• Уголок – переводит транспортировку жидкости в магистрали на 30, 45 и 90°С.

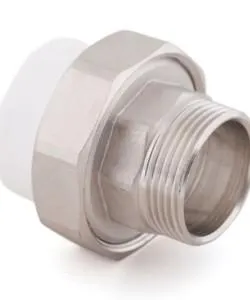

• Американка в сантехнике – резьбовая муфта с разным диаметром торцов, один из которых снабжен металлической резьбой.

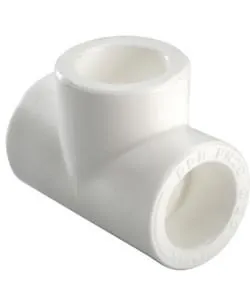

• Тройник – обеспечивает соединение инженерных систем при разветвлении в трех направлениях. Бывают простые с одинаковым диаметром во всех направлениях и переходные с разными просветами в каждую сторону магистрали.

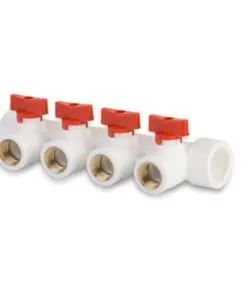

• Коллектор – многоходовый фитинг, состоящий из одной трубки с ответвлением в трех и более направлених. Каждый выход имеет собственную заслонку, которой регулируется подача теплоносителя. Применяют при монтаже теплых полов.
• Крестовина – монтируется при пересечении магистральных трубопроводов. Прямая допустима только в вертикальных схемах.
• Обвод – фигурная конструкция трубки, для огибания препятствий на пути магистрали.
• Компенсатор – предназначен снимать напряжения от вибрации, деформации или смещения в отопительной или водопроводной системе. Встречаются сальниковый, сильфонный, антивибрационный и линзовый компенсаторы.

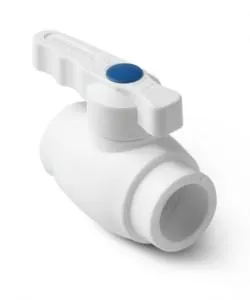

• Шаровой кран – для отключения подачи носителя в радиатор или отопительную систему.

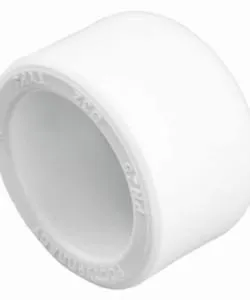

• Заглушка – деталь в виде пробки, запирающая торцы трубопроводов.

Каждая из деталей найдет свое мест в трубопроводе, органично соединяясь с общей схемой.

Важно: Соединение пластиковых труб фасонными элементами предполагает, что фитинги будут из того же материала, что и основная магистраль. Исключение составляют американки, которые имеют часть из пластика и металлическую резьбу.

Что потребуется для монтажа пластикового трубопровода

Вначале готовят проект, в котором схематично отображается длина водопровода или отопительной системы, количество поворотов и разводок. Расположение лежаков в коробах и крепеж стояков к вертикальным стенам. Подсчитывают длину всей магистрали, количество фасонных элементов для монтажа. После приобретения необходимого материала готовят оборудование для сборки.

Соединение пластиковых водопроводных труб происходит методом горячей пайки.

Инструмент для производства работ:

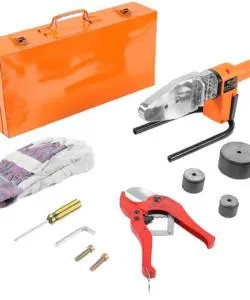

• Паяльник для пластика – электрический прибор, снабженный насадками разного сечения, который подбирают соответственно диаметру среза или фитинга.
• Или электромуфта – для стыковки в труднодоступных местах.
• Труборез – ножницы в виде секатора, с острым лезвием и специальной пружиной, усиливающей нажим при отрезании части трубы.
• Нож для зачистки заусенцев в металлопластиковом срезе. Им же снимают фаску, чтобы уплотнитель плотно прилегал к краю.
• Рулетка и маркер – для определения глубины посадки фитинга.
• Клей – для клеевого крепления стыков.

На заметку: сварочный паяльник перед работой доводят до максимальной температуры, остужают и повторяют нагрев. Только после этого он готов к пайке.

Особенности монтажа резьбовых фитингов

Внешне фасонный элемент состоит из комбинации полипропиленовой основы с вмонтированной латунной резьбой. Во время монтажа сначала прикручивается металлическая часть фитинга к резьбе запорной арматуры. Уплотнение обеспечивают накручиванием фторопластовой ленты на основание резьбы. Операцию производят вручную или с помощью гаечного рожкового ключа. Прилагаемое усилие не должно превышать нагрузку 15 ньютон/метр.

На следующем этапе приваривают полипропиленовую половину к системе.

Внимание! Нельзя применять газовый ключ для затягивания комбинированных резьбовых фитингов, чтобы не лопнула пластмассовая часть элемента.

Монтаж крестовин и тройников

Фасонный элемент применяют для подсоединения бытовых приборов, врезки в уже существующие схемы и для распределения магистральных направлений.

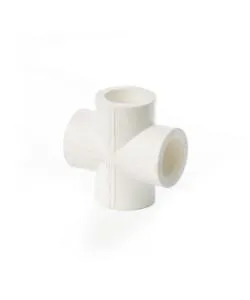

Крестовина представляет собой четыре одинаковых сегмента, сваренных между собой. Отводы располагаются на 90°. Такие элементы употребляют для разводки больших водопроводных схем с несколькими ответвлениями. Встречаются простые крестовины с одинаковым диаметром и переходные с разными размерами выхода.

По санитарным правилам к одному отводному трубопроводу, разрешается присоединять только один сантехнический прибор. Для подсоединения нескольких применяют косые крестовины.

Прямые крестовины нельзя располагать в горизонтальной плоскости.

Тройники обеспечивают разветвление схемы. Промышленность выпускает прямые и косые варианты, с одинаковыми выходами и переходники с различным диаметром раструбов.

Крепеж при помощи специальной муфты

Специальная муфта предназначена для срочного ремонта протечек на магистрали. Ее использование предотвращает дорогостоящие операции по замене труб, облегчая исправление порывов. Для накладки специальной муфты не требуется дополнительного оборудования, что существенно снижает стоимость ремонта.

Читайте также

Как устранить течь в трубе с водой под давлением: чем заделать без сварки
Любая водопроводная система имеет срок безремонтной эксплуатации. Проще говоря, без соответствующего обслуживания со временем повышается риск разгерметизации. В такой ситуации нужно знать, как…

Соединение пластиковых труб, этапы крепежа:

• На поврежденный участок наносят слой синтетического герметика.
• Сверху накладывают муфту.
• Скрепляют края болтами.

К достоинствам подобного крепежа относится их повторное использование или замена. Просто добавляют герметическую прослойку, а элемент остается прежний.

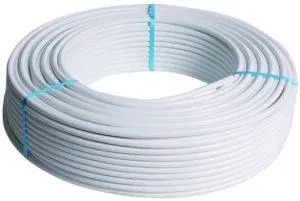

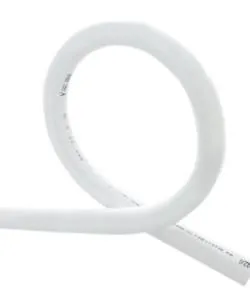

Как соединить трубы из сшитого полиэтилена

Сшитый полиэтилен отличается от других подобных материалов молекулярной структурой с памятью, которая восстанавливает деформации трубы вследствие перегревания или других механических воздействий.

Компрессионная стыковка

• Ровно отрезают трубу, следя, чтобы срез был идеально ровный, без шероховатостей и заусенцев.
• Надевают обжимную гайку, обращенную резьбой к соединителю.
• Фиксируют разрезное кольцо на 1 мм от края.
• Надевают второй конец и плотно обжимают до упора, контролируя степень натяжения.

Данная конструкция разборная – в случае необходимости ее демонтируют и собирают заново.

Опрессовка пресс-фитингом

1. Отрезают край трубки.
2. Снимают фаску внутри раструба фаскоснимателем.
3. Калибратором увеличивают раструб.
4. Надевают гильзу в подготовленный участок.
5. Надевают трубу на штуцер фитинга.
6. Пресс клещами обжимают гильзу фитинга и сводят рукоятки до упора, чтобы на ней проявились отпечатки.

Конструкция неразборная.

Монтаж пуш-фитингом

В домашних условиях наиболее подходящий вариант, так как не требует дополнительного инструмента. Уплотнительные резиновые кольца обеспечивают полную герметичность. Нужно только вставить торцы в пуш и плотно зафиксировать.

Диффузионная электросварка

• Трубы заводят торцами в элетромуфту.
• Из сварочного автомата пускают ток по проводам, вставленным в специальные отверстия.
• Муфта прогревается, пластик плавится и надежно закрепляется на торцах. Три детали спаиваются в единый узел.

Готовую конструкцию не двигают до полного остывания, чтобы не нарушить герметичность.

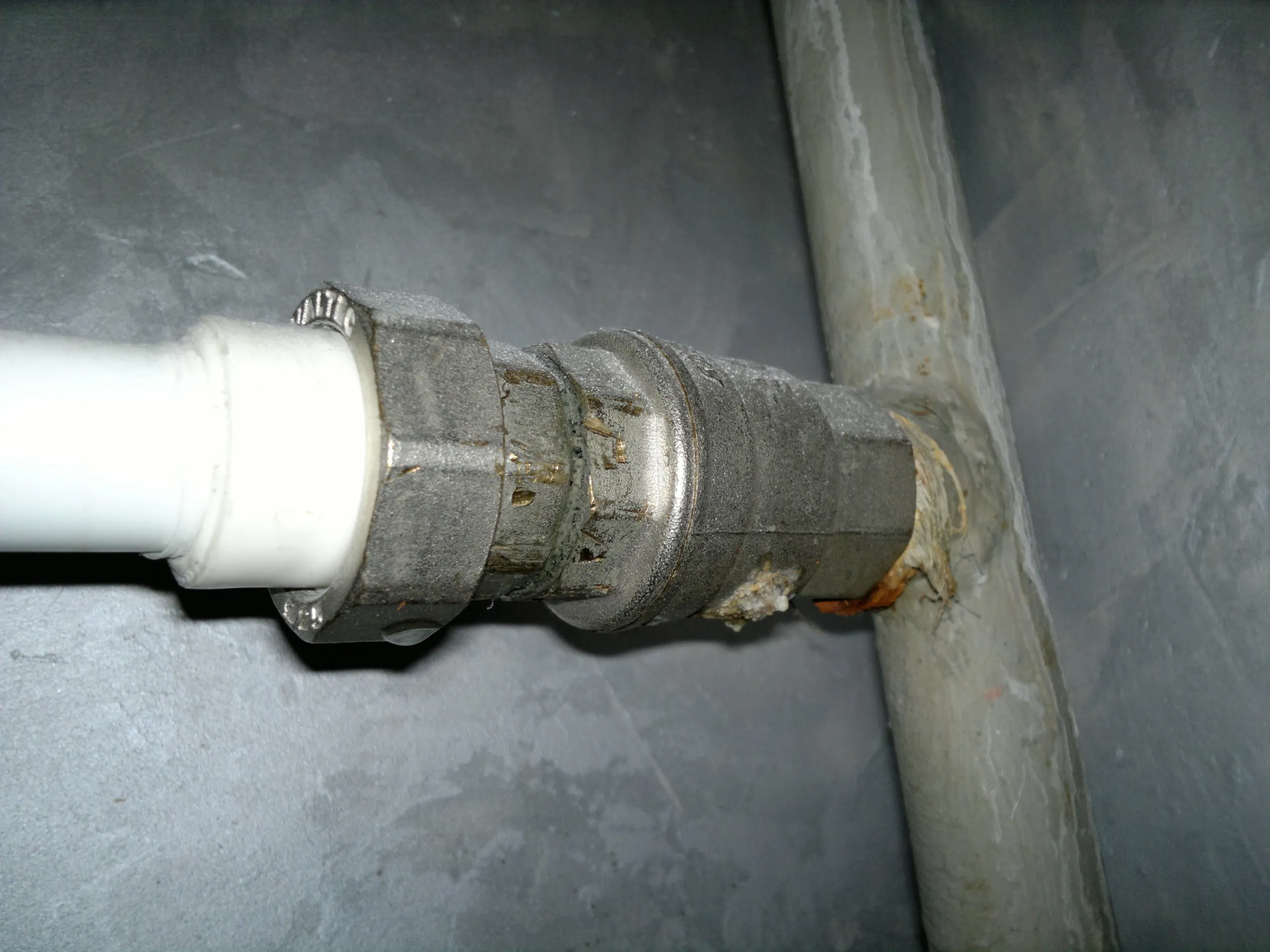

Иногда пластиковая труба встречается с металлической сестрой в одной схеме. Это производственное оборудование или бытовые приборы, выводы в которых сделаны из латуни. Современные методики придумали, как подключать их без особых трудностей.

Разработаны способы, как соединить пластиковые водопроводные трубы с металлом:

1. Резьбовый – для труб с диаметром до 40 мм.
2. Фланцевый – при больших сечениях.

Этапы резьбового стыка :

• Отрезают часть металлической конструкции, чтобы образовался ровный край без сколов и заусенцев.
• Обрабатывают внутренность солидолом и нарезать новую резьбу.
• Вставляют переходник и вкручивают вручную или рожковым ключом, следя, чтобы не треснула пластмассовая часть.
• Прогревают торцы трубы и фитинга.
• Прочно соединяют вместе.
• После остывания проверяют на течь и дополнительно подкручивают.

Этапы фланцевого стыка :

• Обрезают края обеих трубок.
• Надевают на них фланцы с резиновыми прокладками.
• Соединяют и крепят болтами.

Важно! Болты фланцев закручивают равномерно, избегая смещения.

Читайте также

Как соединить пластиковую трубу с металлической резьбой и без резьбы в системе отопления
Возрастающие объёмы применения в домашнем хозяйстве трубопроводов, которые получены из пластмассовых материалов – ПВХ, полипропилена или полиэтилена – обуславливают трудности при подключении таких…

Как соединить пластиковые трубы с чугунными

Старые канализационные системы чугунные. При замене внутриквартирных разводок подключение производится к основным стоякам. Соединение ПВХ труб с чугуном происходит двумя вариантами.

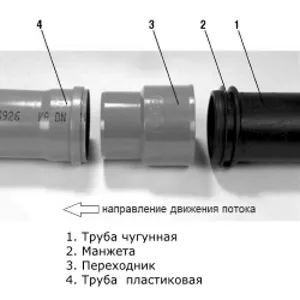

Этапы подсоединения с резиновой манжетой

• Выбирают диаметр пластика на несколько миллиметров меньше зазора чугунного раструба.
• Тщательно зачищают внутренность раструба.
• Обрабатывают внутри сантехническим силиконом.
• Вставляют уплотнительную манжету.
• Обрабатывают край пластика силиконом на расстояние около 8 сантиметров.
• Вводят в раструб и плотно укрепляют.

Последовательность зачеканки с применением асбестоцемента

• Льняной нитью обматывают пластиковый торец.
• Вставляют в чугунное отверстие и прибивают шпателем нить, чтобы она плотно зашла в зазор.
• Заделывают раствором асбестоцемента и оставляют до полного застывания.

На заметку: Если стенки чугунного раструба имеют повреждение в виде трещин или сколов, лучше отрезать проблемный участок. Монтаж производить с помощью обжимного фитинга.

Рассмотрев предложенные методики, мастер сможет произвести соединение труб в домашних условиях, применяя необходимый инструмент. Оборудование не обязательно покупать, его можно взять в аренду в специализированных мастерских. Трубы ПВХ доступны в строительных магазинах. Нужно только немного сноровки и терпения, чтобы собственная система отопления или водопровод заработала как часы.

Пошаговое видео перехода с чугуна на пластик:
