Собственноручный монтаж отопления в частном доме из полипропиленовых труб
Полипропиленовые трубы становятся все более популярной заменой стальным и чугунным аналогам в сфере сантехники. Многие новые частные дома теперь оснащаются отопительными системами, системами холодного и горячего водоснабжения, смонтированными с использованием полипропилена.
К тому же монтаж отопления из полипропиленовых труб несложно выполнить самостоятельно. Во всяком случае, соорудить пластиковую систему значительно легче, чем металлическую.
Содержание статьи:
- Отопление на базе полипропилена
- Классификация и расчетные параметры
- Этапы сборки системы из ПП труб
- Выводы и полезное видео по теме
Отопление на базе полипропилена
Если решено сделать систему отопления или какую-то другую из полипропиленовых труб, мастеру кроме пластиковых рукавов, потребуется дополнительная комплектация.
В частности, потребуется следующий материал, оборудование, инструмент:
- трубные ножницы или труборез;
- паяльный сантехнический станок;
- резак для снятия фольги;
- лента герметизирующая (фторопластовая);
- острый нож;
- обезжиривающие средство (например, салфетки Tangit);
- необходимый ассортимент фитингов;
- рулетка и маркер;
- крепёжные детали, винты и дюбели.
Следует обратить внимание на главный материал – ПП трубы, из которых предполагается создавать систему отопления. Потому что систему отопления из полипропиленовых труб допускается собирать на базе материала разного класса.

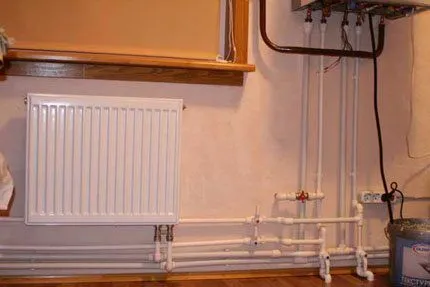

Отопительная система жилого дома, смонтированная на основе полипропиленовых труб – это уже привычный уклад бытовой жизни. Практичность и несложное изготовление сделали полипропилен крайне популярным
Конкретный выбор сборки зависит от планируемых условий эксплуатации.
Классификация и расчетные параметры
Существующими нормами ГОСТ (ISO10508) установлена классификация полипропиленовых рукавов, исходя из которой этот материал допустимо применять в определённых условиях эксплуатации.

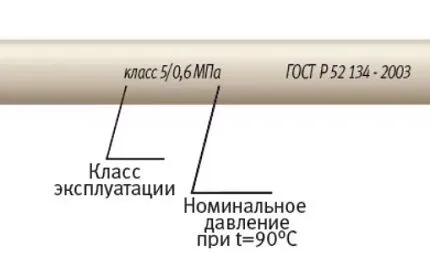

Маркировка ПП труб чётко указывает эксплуатационные параметры. Принимая во внимание это обозначение, легко и просто подобрать материал под конкретную конфигурацию отопительной системы
Длинномерные полипропиленовые изделия делят на 4 класса (1,2, 4,5) по типовым областям применения и по значениям рабочего давления (4,6,8,10 АТИ):
- класс 1 (системы горячей воды до 60°);
- класс 2 (системы горячей воды до 70°С);
- класс 4 (напольный обогрев и радиаторные системы до 70°С);
- класс 5 (радиаторные системы до 90°С).
Например, требуются полипропиленовые трубы, чтобы сделать низкотемпературную систему отопления. Тогда по обозначению на внешней поверхности труб можно определить подходящий материал.
Для данного случая вполне подойдут рукава с обозначением – Class 4/10, что соответствует граничному температурному параметру 70ºС и допустимой границе рабочего давления – 10 АТИ.
Промышленность, как правило, производит изделия универсального назначения. Изготовленными продуктами поддерживается обширная классификация. В документации на такой материал маркировка ПП труб указывается стандартным перечислением допустимых параметров (Class 1/10, 2/10, 4/10, 5/8 bar).

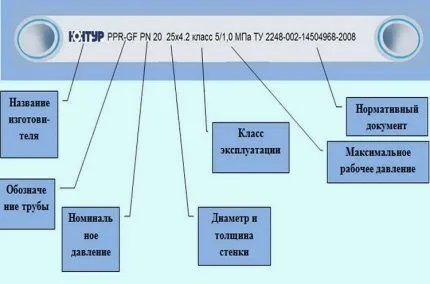

Каждый фирменный продукт имеет на внешней поверхности обозначение класса применения, которым фактически определяются эксплуатационные параметры будущей конструкции домашнего отопления
Таким образом, рассчитывая сделать отопление в доме из полипропилена своими руками, главный материал обычно выбирается мастером в прямой зависимости:
- от запланированных эксплуатационных параметров;
- от способов нагрева теплоносителя;
- от применяемой системы регулирования.
Желательно также рассчитать срок эксплуатации будущей отопительной системы, применяя параметры:
- верхние значения Траб и Pраб;
- толщину стенки труб;
- наружный диаметр;
- коэффициент безопасности;
- продолжительность отопительного сезона.
В среднем, срок эксплуатации полипропилена должен составить не менее 40 лет.
Этапы сборки системы из ПП труб
Рассмотрим, как сделать трубопровод из полипропилена с учетом норм и правил монтажа. Началу производства сети должен предшествовать внимательный осмотр всех деталей комплекта будущей системы. Компоненты (трубы, фитинги) должны быть в надлежащем виде – чистые, без наличия повреждений.
Рекомендуется применять детали только одного производителя. Температура окружающей среды площадки производства работ — не менее + 5°С.
Набор деталей для сборки отопительной системы из полипропиленовых продуктов сочетает в себе различные технические компоненты, использование которых в построении инженерного проекта является обязательным
Соединять между собой полипропиленовые детали системы допускается одним из трёх видов сварки:
- Полифузная.
- Электромуфтовая.
- Стыковая.

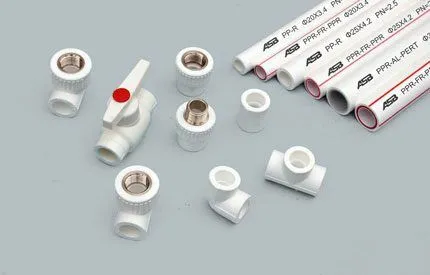

Для сборки отопительной и водопроводной системы выпускают не только полипропиленовые трубы и фитинги под сварку. Производят еще и специальные фитинговые детали с резьбой, необходимые для установки запорно-регулирующей арматуры с металлическими корпусами.
На самих полипропиленовых трубах нарезка резьбы не производится ни в заводских, ни в домашних условиях. Их соединяют только горячей, реже холодной сваркой.
Особенности монтажных работ

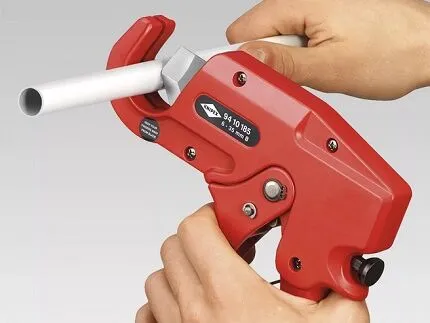

Все используемые в монтаже компоненты, в случаях подгонки их по размеру, режут труборезом или специально предназначенными для этих целей ножницами.
Работа этим инструментом сопровождается ровным чистым резом, что является важным моментом для выполнения качественного соединения.
Таким инструментом режут полипропилен по размеру – подгоняют для конкретного участка будущей отопительной системы. Труборезы – инструменты многообразные по техническому исполнению. Ручная техника обычно используется для мелких труб
Если требуется выполнить переход «пластик-металл», на трубопроводах ГВС и отопления необходимо применять исключительно фитинговые переходы, оснащённые запрессованной латунной (никелированной) втулкой с резьбой (внутренней или наружной). Затяжка таких соединений выполняется посредством ленточных ключей, если отсутствует профиль под стандартный ключ.
Традиционно трубопровод отопления из полипропилена, в том числе своими руками, собирают методом сплава аппаратом полифузной сварки. Рабочий комплект приспособлений аппаратов подобного рода содержит группу насадок, изготовленных под разные диаметры пластиковой трубы.
Необходимо выбрать подходящие насадки, установить их на пластине нагрева и закрепить винтами.

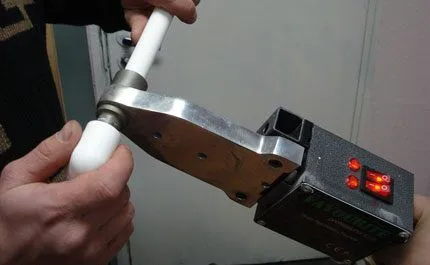

Техника полифузной сварки и аппарат, необходимый для устройства отопительного проекта на основе полипропилена. Этот инструмент позволяет быстро и легко сваривать отдельные детали схемы, создавать сложные технологические узлы
Регулятором тока аппарата полифузной сварки устанавливается рабочая температура, как правило, 250-270°С. Необходимо дождаться полного прогрева устройства. Достижение рабочего режима отмечается контрольным светодиодом.
Некоторые приборы имеют в комплекте контактный термометр, которым определяется температура нагрева с точностью до одного градуса.
Процедура сварки полипропилена
Пошагово все действия разворачиваются обычно следующим образом:
- Отмерить и отрезать требуемый кусок рукава.
- При помощи острого ножа снять фаску на рабочем торце под угол 30-40°.
- Отмерить участок вхождения рукава внутрь фитинга и отметить границу маркером.
- Также оставить на деталях осевые метки с целью недопущения поворотного смещения.
- С помощью обрезного устройства удалить пластиковый (верхний) и алюминиевый (средний) слои на трубном участке сочленения.
- Обезжирить рабочие (свариваемые) поверхности специальным средством.
- Приступить к процедуре нагрева деталей.
Первым на плату с насадкой надевается фитинг, учитывая более толстый размер стенок этой детали по сравнению с трубой. Фитинг должен плотно «садиться» на корпус насадки сварочного аппарата. Если отмечается свободный ход (люфт, болтание) – фитинг необходимо отбраковать.
Процедурой сваривания двух отдельных компонентов – полипропиленовой трубы и фитинга – предусматривается чёткая очередность подачи деталей на плавку. Первым на «костёр» всегда отправляется фитинг
Следом внутрь другой насадки вставляют обработанный конец полипропиленовой трубы. Плотность посадки здесь также должна соответствовать критерию равномерного контакта по всей окружности. Обе детали выдерживают на пластине нагрева в течение времени, указанного в таблице:
| Диаметр детали, мм | Время нагрева, сек |
| 16 | 5 |
| 20 | 5 |
| 25 | 7 |
| 32 | 8 |
| 40 | 12 |
| 50 | 18 |
| Диаметр детали, мм | Время фиксации, сек |
| 16 | 6 |
| 20 | 6 |
| 25 | 10 |
| 32 | 10 |
| 40 | 20 |
| 50 | 20 |

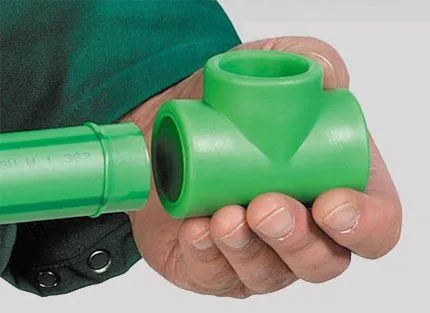

По истечении контрольных секунд детали снимаются с насадок и соединяются плавным равномерным вхождением трубы внутрь фитинга (исключая осевое смещение).
Вхождение трубы в полость фитинга выполняют до маркерной отметки. Однако соединение до упора не делают. Необходимо оставлять внутренний зазор величиной около 1 мм.

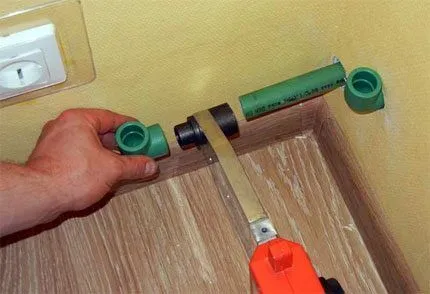

Соединение двух деталей, прогретых до температуры плавления с помощью полифузного аппарата. Здесь важно за короткий промежуток времени выполнить чёткие действия сочленения без боковых и осевых сдвигов
После соединения ПП труб пайкой место состыковки деталей должно оставаться неподвижным (зафиксированным) как минимум 20 сек. За этот период времени расплавленный пластик твердеет, образуется прочное герметичное соединение.
Для достижения полноценной прочности сварной узел необходимо выдержать без нагрузки как минимум 1 час. Такой методикой выполняют сборку всей системы отопления, изготавливая короткие участки с последующим объединением их в узлы и магистральные линии.
Учёт линейного расширения (сжатия)
Колебания внешних и внутренних температур неизбежно приводят к линейному расширению или сжатию полипропилена. Эти особенности следует учитывать в процессе монтажа ПП трубопроводов. Если характерные линейные изменения трубопроводов системы отопления не компенсируются соответствующим образом, такое состояние оборачивается сокращением срока службы всей сборки.
Компенсация линейного расширения для полипропиленовых изделий достигается за счёт свойств гибкости самого материала. Нужно лишь правильно выполнить укладку магистральных линий. Правильная укладка – это обеспечение свободы движения трубопровода в рамках величины линейного расширения.
Как обеспечить такой монтаж? Очень просто. В монтажный комплект необходимо включить специальные компенсаторы, стандартные крепёжные хомуты, состоящие из неподвижных и подвижных элементов.

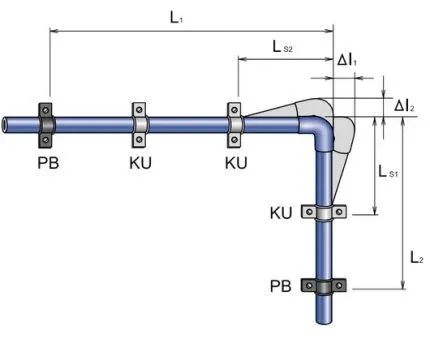

На схеме показан пример компенсации линейного расширения для устройства трубопровода из полипропилена. Метод — оптимальное размещение опорных кронштейнов. Правильная череда неподвижных (НК) и подвижных (ПК) кронштейнов помогает компенсировать сдвиг
Компенсировать линейное расширение можно также путём предварительного напряжения трубопровода. Такой подход сокращает длину расширения. При этом направление предварительного напряжения прямо противоположно линейному расширению.
Особенности магистрального монтажа

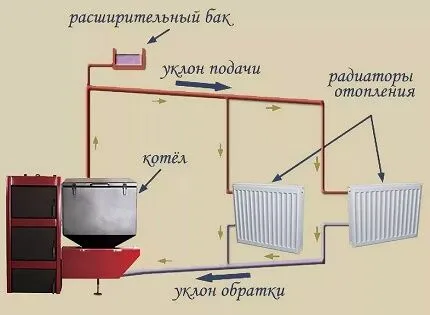

Укладка линий полипропилена при устройстве гравитационного отопления выполняется в соответствии с нормативами (ГОСТ 21.602-79; ГОСТ 21.602-2003), которые определяют минимальный уклон линии по направлению к самой нижней точке на уровне 0,5%. При этом в нижней точке требуется размещение узла слива с дренажным краном.
Трубопроводы необходимо делить на участки с возможностью отсечки этих участков при помощи запорных кранов, к примеру, на случай аварии. Регулирующие вентили и запорные краны перед их установкой на участке необходимо обязательно проверить на работоспособность и качество закрывания/открывания.
При монтаже отопительной системы с гравитационным движением теплоносителя важным технологическим критерием является уклон. Правильно выполненный уклон – залог эффективной и продуктивной работы конструкции
Монтируя стояки, следует особенное внимание уделять неподвижным опорам и построению корректной схемы компенсации линейного расширения.
Требуемый параметр компенсации стояка можно обеспечить двумя способами:
- Подвижными опорами.
- Компенсационной петлёй.
Для варианта устройства отопления в рамках обычной бытовой недвижимости, как правило, используется только первый способ. Неподвижные опоры ставят на стояке в области под и над тройником или же в местах муфтового соединения труб. Такое крепление исключает проседание стояка.
Линии системы отопления подлежат изоляции, включая фитинги и запорную арматуру. Исключение составляют участки труб, проложенные непосредственно в жилом помещении, по сути, являющиеся продолжением отопительных радиаторов. В качестве изоляции удобно применять пенополиуретановые изолирующие патрубки.
Выводы и полезное видео по теме
На примере обвязки отопительного радиатора показан процесс обработки и пайки полипропиленовых изделий при помощи специальных инструментов.
Появление труб, изготовленных на основе полипропилена, и их применение в деле позволяет существенно снизить трудоёмкость монтажа на устройстве систем отопления, в том числе своими руками. Этот современный материал открывает больше возможностей для владельцев частных домов, где отопительные системы питаются от внутренних источников – газовых, электрических, дровяных котлов.
