Подробная инструкция по сварке полипропиленовых труб.

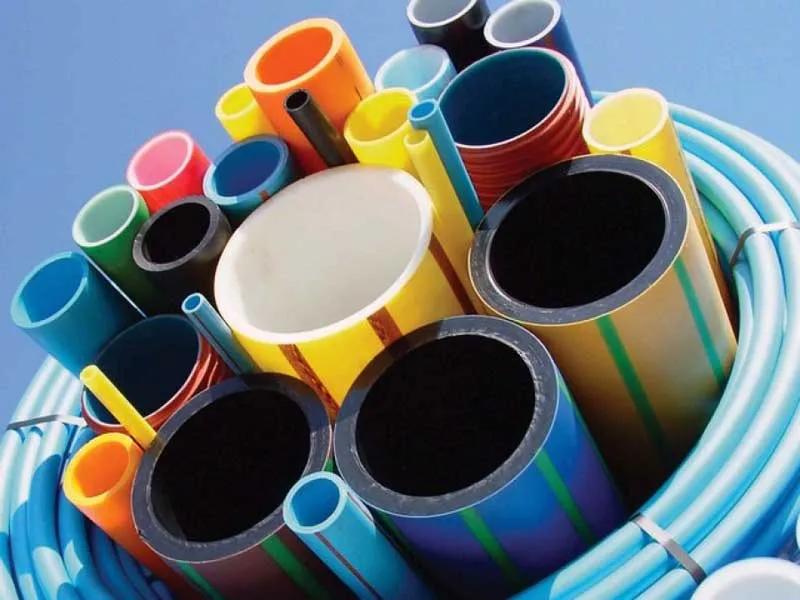

В современное время трубопроводы из полимерных материалов активно вытесняют металлические аналоги. Это обусловлено множеством причин, таких как их повышенная долговечность, удобство при монтаже и эксплуатации, а также отсутствие необходимости в антикоррозионной обработке.

Для устройства системы отопления и горячего водоснабжения наиболее подходящими являются полипропиленовые трубы, монтируемые с помощью сварки.

По конструкции полипропиленовые трубы могут быть обычными и армированными алюминиевой фольгой. Алюминий значительно повышает надежность работы системы и снижает коэффициент температурного расширения материала. В зависимости от условий, в которых производится сварка полипропиленовых труб инструкция по выполнению работ может отличаться некоторыми деталями, но основная ее суть остается неизменной.

Оборудование и инструменты для сварки полипропиленовых труб

Монтаж полипропиленовых труб на сварке обеспечивает максимальную надежность и герметичность узлов соединения при условии качественного выполнения работ и соблюдения технологического регламента.

Так как соединенные при помощи сварки детали трубопровода невозможно переварить заново, аккуратности работ следует уделить должное внимание, используя для их выполнения специальное оборудование и инструменты.

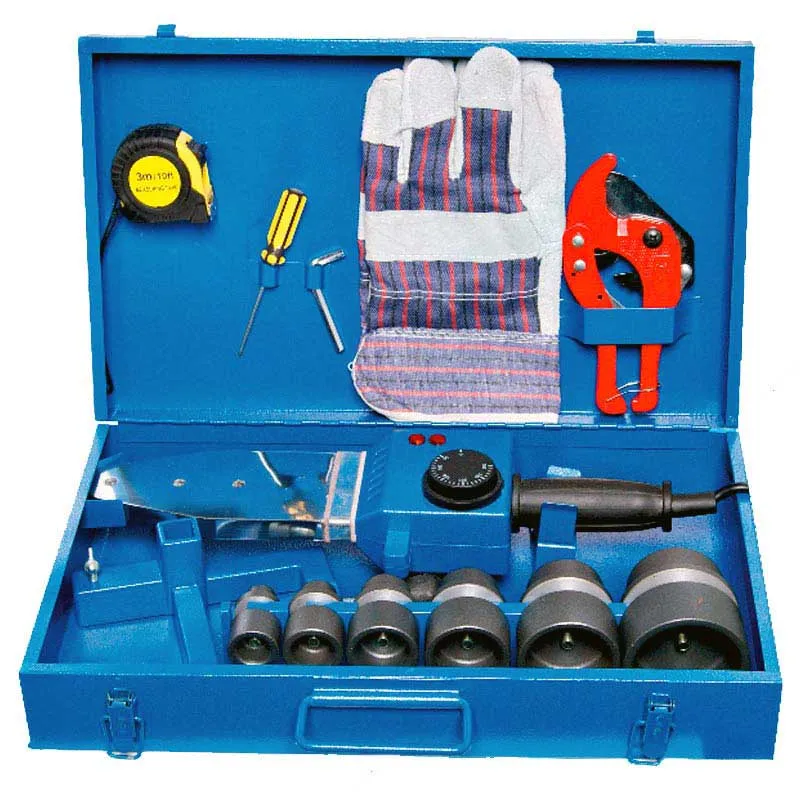

Набор инструментов, используемый для сварки полипропиленовых труб, следующий:

• паяльник, называемый также аппаратом для сварки;
• набор насадок различного типоразмера для сварки (каждая насадка состоит из дорна для нагрева фитинга и гильзы для нагрева участка трубы);
• специальные ножницы для разрезания труб на участки нужного размера;
• торцеватель для обработки краев труб перед сваркой (служит для удаления алюминиевой фольги с торцов);

Кроме этого оборудования для выполнения сварки необходимо иметь под рукой рулетку, штангенциркуль и спиртовой маркер. Наличие полного перечня инструментов позволит избежать лишней суеты при возникновении необходимости определения размеров по месту и выполнить работу максимально качественно.

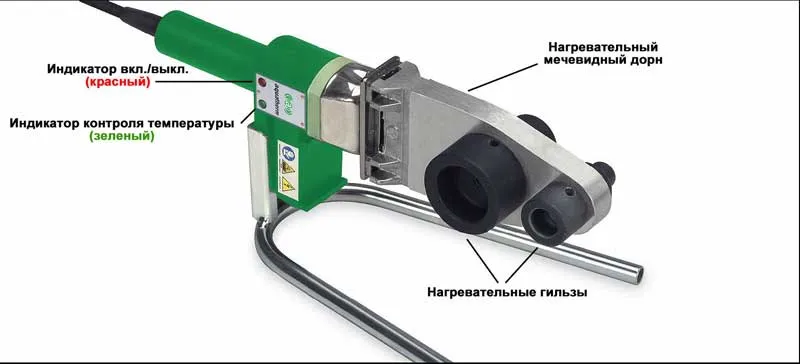

Основным элементом оборудования является аппарат для сварки полипропиленовых труб (или паяльник) с набором насадок. Аппарат представляет собой нагревательное устройство, сходное по принципу работы с обычным утюгом. Для автоматического поддержания заданных параметров температуры паяльник оборудован терморегулятором.

Поверхность нагрева паяльника имеет отверстия для присоединения насадок различного диаметра (стандартные типоразмеры насадок, входящих в сварочный комплект: 20, 25, 32, 40 мм). Для удобства работы с трубами различного диаметра в большинстве аппаратов для сварки полипропиленовых труб имеется возможность подключения сразу нескольких типов насадок.

Выполнение сварочных работ

Сварка полипропиленовых труб не представляет особой сложности и не требует наличия у исполнителя работ специального образования. Для того чтобы обеспечить прочность и надежную герметизацию сварочного соединения достаточно соблюдать строгую последовательность действий по регламенту.

Подготовительные работы

К подготовительным работам, выполняемым до начала сварки деталей, относят следующие действия:

• разработка схемы трубопровода;
• определение мест крепления труб и фитинга к стенам;
• пробивка в стенах отверстий при необходимости;
• разметка и нарезка участков трубы согласно схеме и натурным замерам;
• перед окончательной сваркой трубопровода, все его элементы нужно разложить на столе или полу в порядке, повторяющем схему соединения во избежание сборки конструкции в неправильной последовательности и порчи материала;
• в случае наличия в конструкциях труб алюминиевой фольги необходимо при помощи торцевателя произвести ее зачистку на концах свариваемых деталей для предотвращения контакта армирующего элемента с водой;

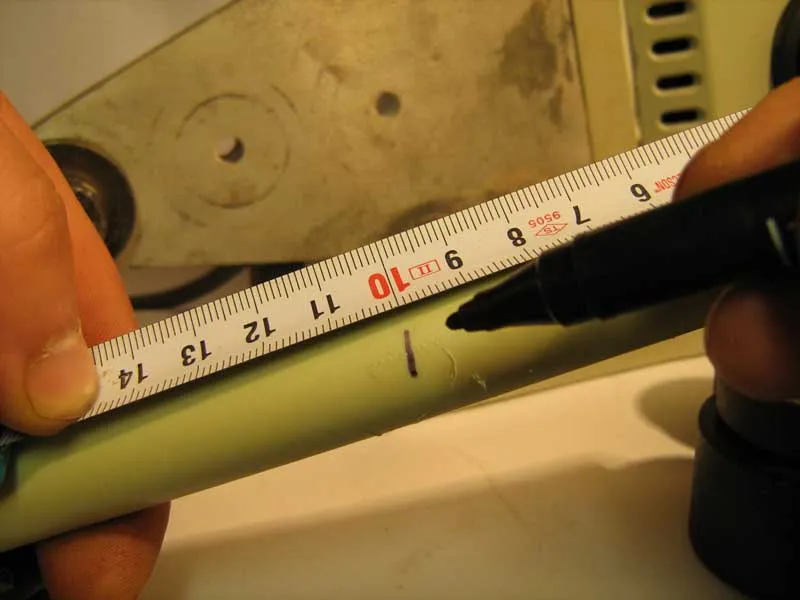

• на концах свариваемых элементов труб при помощи маркера нужно отметить глубину вхождения в фитинг. Предварительные замеры глубины фитинговых деталей выполняются штангенциркулем. Разметка позволяет четко контролировать погружение участка трубы в гильзу насадки при разогреве деталей паяльником.

Кроме перечисленных выше мероприятий до начала сварки рекомендуется произвести обезжиривание соединяемых деталей. Обезжиривание производится ватным тампоном, смоченным спиртом. Обработка внутренних поверхностей фитинга и наружных концов трубы обеспечит более качественное сваривание элементов трубопровода.

Разогрев паяльника до рабочей температуры

В зависимости от вида и диаметра полипропиленовых труб рабочая температура насадки будет отличаться. Сварка полипропиленовых труб с алюминиевым армированием производится при температуре поверхности насадок 260-300 градусов.

Для того чтобы паяльник для сварки полипропиленовых труб набрал рабочую температуру необходимо установить терморегулятор в соответствующее положение и включить его в сеть.

На готовность аппарата к работе укажет переключение сигнальной подсветки. В зависимости от типа паяльника способы сигнального оповещения могут отличаться, поэтому до начала выполнения работ необходимо внимательно ознакомиться с инструкцией по эксплуатации аппарата.

Нагрев элементов трубопровода

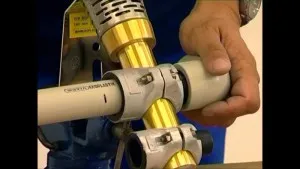

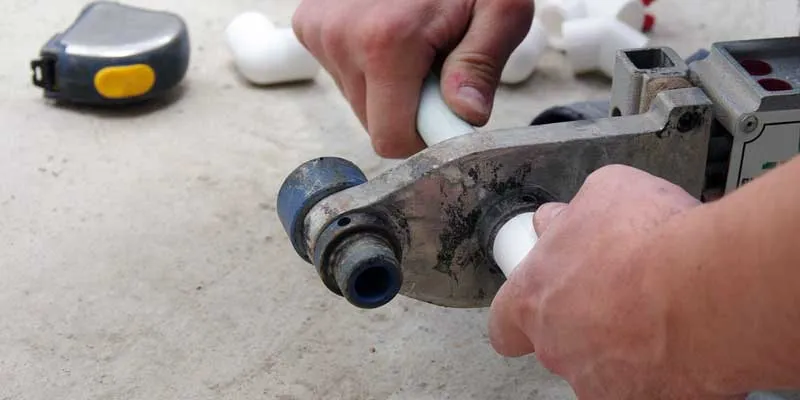

Для выполнения соединения деталей трубопровода согласно запроектированной схеме необходимо выполнить их тщательный разогрев при помощи насадок соответствующего диаметра. Нагреву одновременно подвергаются и труба и фитинг. Элементы фитинга насаживаются на дорн насадки, а труба вставляется в гильзу.

Вхождение элементов трубопровода в гильзу аппарата для сварки происходит под воздействием небольшого физического усилия. Глубина вхождения трубы в гильзу должна соответствовать ранее выполненным замерам соответствующего фитинга. Время нагрева свариваемых деталей зависит от их диаметра и обычно составляет от 8 до 16 секунд.

Соединение элементов трубопровода

Соединение деталей полипропиленовых труб и фитинга должно производиться по возможности быстро во избежание температурных потерь разогретого материала. Стыковка элементов выполняется одним ровным поступательным движением. Вращение фитинга и труб во время их соединения не допускается.

Соединенная конструкция участка трубопровода должна быть надежно зафиксирована до набора полимерным материалом прочности. В зависимости от диаметра трубопровода время схватывания может составлять от 10 до 20 секунд. В некоторых случаях требуется выдержать сваренные детали в зафиксированном состоянии до момента их охлаждения.

После выполнения сварки и остывания материала узлы соединения можно зачистить от наплывов пластика. Обработка производится с целью придания сваренной конструкции аккуратного и эстетичного внешнего вида. Иногда чрезмерные наплывы полимерного материала могут препятствовать надежной посадке участков трубопровода в крепежные клипсы.

Доступно объясняет, как выполняется сварка полипропиленовых труб видео ниже:

Как поставить кран на полипропиленовую трубу?

Для установки крана на полипропиленовую трубу необходимо выполнить следующие шаги:

1. Подготовить инструменты и материалы: для установки крана на полипропиленовую трубу понадобится кран, соединительные муфты, инструменты для резки трубы (например, труборез), отвертка, ключи для соединительных гаек и паяльник.

2. Отключить воду: перед установкой крана необходимо отключить воду на участке, где будет производиться работа.

3. Резка трубы: с помощью трубореза отрежьте кусок трубы нужной длины, в котором будет установлен кран. Очистите концы трубы от борозд и заусенцев.

4. Соединение муфт: соедините муфты с краном, убедившись, что они подходят по размеру и типу соединения.

5. Подготовка крана: при помощи ключей снимите крышку с крана и установите прокладку.

6. Установка крана: установите кран в соединительные муфты, затяните гайки руками, а затем доверните их ключами. Не перетягивайте гайки, чтобы не повредить трубу.

7. Проверка установки: после установки крана проверьте, что все соединения герметичны. Откройте кран и убедитесь, что вода проходит свободно, без течей.

8. Подключение к системе: после установки крана соедините его с системой водоснабжения, откройте кран и проверьте, что вода проходит свободно и без проблем.

Установка крана на полипропиленовую трубу не является сложной задачей, однако, если у вас нет опыта работы с водопроводной системой, лучше обратиться к специалисту для установки крана.
