Изготовление кровати из профильной трубы — пошаговая инструкция, чертежи, схемы, необходимые инструменты и процесс сборки

Профилированная труба представляет собой универсальный материал. Она обладает прочностью, достаточно низкой стоимостью и продолжительным сроком службы. Этот материал находит применение во множестве сфер человеческой деятельности, включая изготовление мебели. Например, вы можете использовать профилированную трубу для создания кровати, и в данном случае доступны чертежи и фотографии для вдохновения и реализации идей.

Кровать из профильной трубы – один из востребованных вариантов спальной мебели, который в течение всего срока службы не издает ни единого скрипа, как это случается с кроватями из других материалов.

Содержание статьи:

• Чертежи и варианты реализации
• Какие инструменты и материалы понадобятся
• Пошаговая инструкция создания
  • Каркас
  • Изголовье
• Сборка кровати

Чертежи и варианты реализации

Строгих требований к кроватям из профильной трубы нет. Есть определенные стандарты самих кроватей, которых надо придерживаться при изготовлении этого предмета мебели. Все дело в матрасах и их стандартизированных размерах. Потому что лучше купить готовый, чем шить по заказу под размеры кроватной конструкции.

Стандартные размеры этих изделий:

• односпальные: ширина 80 или 90 см, длина 190, 195 или 200 см;
• полутороспальные: ширина 120 см, длина как и в предыдущем варианте;
• двуспальные: от 140 до 200 см с интервалом в 20 см, длина та же.

Поэтому перед тем как начать делать кровать из профильной трубы своими руками, нужно выбрать размеры будущего места для сна с учетом вышеобозначенных параметров. И на основе этих показателей сделать чертеж, в котором обозначить не только размеры, но и форму предмета мебели.

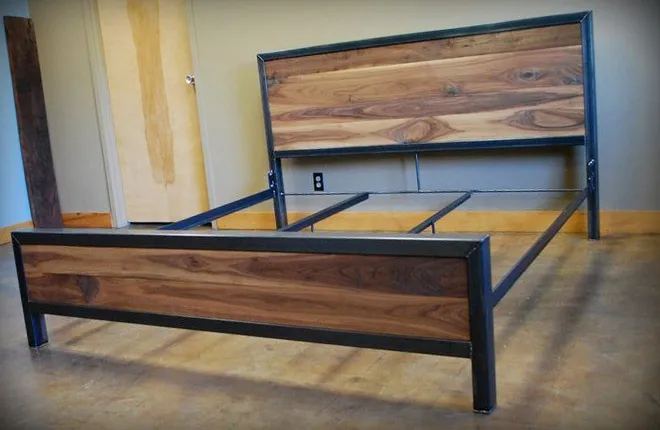

Кровать – это сборная и разборная конструкция, которая чаще состоит из 3 частей:

• каркас под матрас;
• 2 спинки: одна выше другой или одинаковые.

Последние элементы кровати из профильной трубы могут возвышаться над каркасом, а могут быть с ним вровень. Последний вариант экономичный. Меньше уйдет профильной трубы на изготовление.

Если чертеж готов, то на нем надо нанести размеры каждого элемента – провести деталировку. Точность размеров поможет быстро и качественно собрать предмет спальной мебели без дополнительных процедур – без сложной подгонки.

Если какой-то элемент окажется по размеру чуть больше, то его можно подогнать – подрезать под требуемый параметр. Если окажется меньше, то это брак, который придется заменить новым обрезанным элементом. Такие расходы приведут к перерасходу профильной трубы, что увеличивает стоимость изделия.

Резка профильной трубы производится болгаркой, где расходным материалом является отрезной диск. Им запастись надо в большом количестве. Это касается и электродов, потому что соединяться элементы кровати между собой будут электросваркой.

Так как конструкция из профильной трубы разборная, то для соединения частей нужны будут мебельные болты – у них скругленная головка.

С какой части надо начинать изготовление кровати – разницы нет. Но есть 2 варианта проведения заготовки материала:

1. Сначала нарезаются элементы, к примеру, одной боковины. После чего она полностью собирается. Далее в таком же порядке остальные части кровати.
2. Нарезаются все элементы всех 3 частей. После производится сборка каждой части по отдельности.

Первый вариант лучше, особенно для новичков. Большое количество нарезанной профильной трубы сбивает с порядка. Можно элементы каждой части нарезать и сложить в определенном месте, чтобы ничего не перемешалось.

И последний этап в реализации проекта – сборка кровати из профильной трубы. Собираются ее части по отдельности по схеме с использованием сварочного аппарата. После фиксируются в одну конструкцию с помощью мебельных болтов.

Какие инструменты и материалы понадобятся

Инструменты и расходники:

• сварочный аппарат;
• болгарка;
• молоток;
• дрель;
• строительный уровень;
• уголок;
• шлифовальный и отрезной круг;
• сверло под диаметр мебельного болта;
• электроды.

Из дополнительных материалов:

• краска (лучше в баллончиках) по металлу;
• шпаклевка по металлу;
• мебельные болты.

Пошаговая инструкция создания

Пошаговая инструкция изготовления кровати из профильной трубы начинается с подготовительного этапа. Для этого строго по чертежу определяется количество требуемых материалов: профильной трубы, мебельных болтов. Надо измерить длину всех элементов, которые суммируются. Получится общая длина требуемой профильной трубы.

Но так как в конструкции используются трубы разного сечения, то нужно замеры проводить по каждой позиции по отдельности. Тем самым будет точно известно количество каждого элемента.

Обычно для кровати нужна профильная труба с сечением 40х40 или 40х20 мм. Она используется для каркаса и опорных конструкций. Сечение 25х25 или 30х30 мм идет для промежуточных элементов, создающих прочность и устойчивость.

Каркас

Самое сложное в изготовлении прямоугольной конструкции из металлопрофиля – это соединить все элементы под прямым углом. Поэтому работу по сборке каркаса кровати из профильной трубы надо проводить на ровной поверхности.

Если таковой нет, тогда под углы конструкции нужно уложить подкладки или подставки с ровной поверхностью. Лучше, если они будут располагаться в одной горизонтальной плоскости. Поэтому каждую уложенную на подкладки профильную трубу выставляют с помощью строительного уровня по горизонту.

Состыковать эти элементы под углом в 90º. Для этого используется строительный уголок.

Нельзя проваривать соединяемые трубы полным швом. Сначала проводится точечная сварка – на прихватки. После проверяются узлы соединения на соответствие прямому углу. Если все правильно, тогда соединения профильных труб привариваются со всех сторон полным швом.

Нарезанные под размеры 4 профильные трубы 40х40 мм укладываются в прямоугольник. Берется на прихватки одно соединение – стык 2 труб. Для этого их пристыковывают друк к другу под прямым углом, который проверяется угольником.

Последовательно по периметру прямоугольника ведется соединение остальных элементов. Сложность может возникнуть у последнего угла, который обычно прямым не получается. Здесь придется выгибать конструкцию, смещая ее по диагонали.

Делается одна прихватка, чтобы прямоугольник не разъехался. После нужно замерить диагонали фигуры. Они должны быть одинаковыми. Если нет, тогда еще раз надо будет провести смещение конструкции.Надо добиться, чтобы диагонали стали по длине одинаковыми.

Следующий этап – проварка всех стыков полным швом. Торопиться не надо, потому что от качества швом зависит качество всей кровати.

Стыковать профильные трубы не обязательно с резом в 45º – это не так просто. Особенно сварка. Проще соединение провести под прямым углом – торец одной профильной трубы к стене второй. Первая должна быть длинной и располагаться вдоль кровати. Открытый торец сечения закроется боковиной, и его не будет видно.

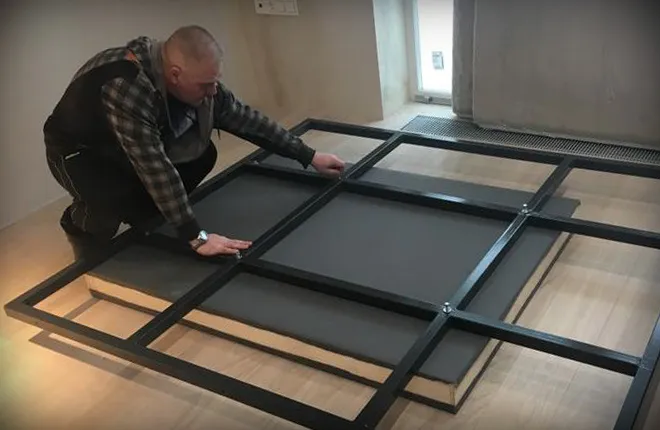

Для придания прочности и жесткости собранной конструкции нужно установить поперечны из профильной трубы 25х25 м. Они же станут основанием, на которое ляжет матрас.

Хотя лучше поверх положить кусок фанеры, а потом матрас. Так последний останется в первоначальном состоянии. А нагрузки будут от каркаса распределяться равномерно.

На обратной стороне матраса не будут появляться пролежни в виде канавок от поперечин. Значит, он прослужит долго. Некоторые вместо фанеры кладут металлическую сетку, что тоже неплохой вариант. Но фанера, ДСП или ОСП лучше, подойдут даже б/у.

Сварочные работы по сборке каркаса кровати из профильной трубы закончены. Нужно обработать стыки, убрать наплывы и потеки металла. Первым делом их надо сбить молотком. Оставшиеся изъяны убираются с помощью шлифовального круга, насаженного на дрель или болгарку.

Изголовье

Здесь форма может быть разной, но самая простая – прямоугольная. Состоит изголовье из 2 опорных стоек и 2 поперечин, нижняя из последних указывает на высоту кровати. Нужно сделать так, чтобы каркас крепился к нижней поперечине боковины.

Для сборки изголовья нужно предварительно выбрать высоту кровати. Стандартная – 50 см. Но можно выбрать любой размер в зависимости от собственных фантазий и желаний. То же самое касается высоты изголовья. Пусть будет высота полметра. Значит, от нижних торцов стоек до нижней поперечины нужно выдерживать этот параметр.

На подкладках на полу или земле укладываются 4 элемента под прямыми углами. Как и в случае с каркасом, вся конструкция должна располагаться в одной горизонтальной плоскости. Каждое соединение проверяется на стыковку под углом 90º и прихватывается электросваркой точечно. Последовательность проводимых операций точно такая же, как и при сборке каркаса кровати.

Если вся конструкция соответствует заложенным параметрам, можно состыкованные элементы проваривать сплошным швом. После проводится очистка от металлических наплывов.

Точно так же изготавливается и задняя боковина кровати. Она может быть такой же по размерам, а может быть меньше, ниже в плане верхней поперечины.

Обе боковины можно заполнить промежуточными элементами из профильной трубы. Можно не заполнять, а впоследствии закрыть другим плоским материалом: доски, фанера и прочее. Отделка предлагает огромный выбор вариаций.

Все части кровати из профильной трубы готовы. Рекомендуется нижние торцы ножек закрыть. К примеру, приварить квадраты, вырезанные из листового железа, толщиною 2,5-3 мм. Можно приварить мебельные колесики, сделав кровать мобильной, передвижной.

И еще 2 этапа сборки:

1. Сделать отверстия под мебельные болты.
2. Покрасит кровать.

Первая позиция проста. Для этого нужно в зависимости от ширины кровати сделать несколько сквозных отверстий диаметром 12 мм в профильных трубах-поперечинах: и на каркасе, и на двух боковинах. При этом отверстия должны располагаться точно посередине ширины сечения профильной трубы. Количество – минимум 2, максимум – через каждые 30-35 см.

Здесь важно точно произвести разметку, чтобы отверстия на каркасе совпали с отверстиями на боковинах. Погрешности в пределах 1-2 мм допустимы, поэтому высверливается диаметр отверстия 12 мм под болты М10.

Последнее – покраска. Даже двухспальная кровать из профильной трубы для окрашивания предмет небольшой. Поэтому оптимально купить краску по металлу в баллончиках. 2-3 штуки будет достаточно.

Если на профильной трубе появились участки с ржавчиной, то от последней надо избавиться:

• зашкурить;
• обработать растворителем на водной основе.

Теперь каждый элемент кровати надо со всех сторон покрасить. Сложно наносить краску на каркас в том плане, что он широкий и его надо переворачивать так, чтобы не испачкать и не содрать уже нанесенную краску. Поэтому надо при поворачивании быть аккуратным, а лучше позвать помощника.

Сборка кровати

Сначала несколько слов о мебельных болтах, а точнее, об их длине. В конструкции кровати стыкуются части, которые изготовлены из профильной трубы сечением 40х40 мм. Болтами должны соединиться 2 такие трубы. Значит, они должны пройти сквозь сдвоенный профиль, общая толщина которого будет 80 мм. А так как кроме толщины нужно еще на болт накрутить гайку и подложить под нее шайбу, то длина крепежного изделия должна быть не менее 90 см.

В процессе эксплуатации кровати происходит ослабление крепежа, отчего она расшатывается. Проблема решается просто – надо затянуть шайбы до упора. И это лучше делать периодически, не дожидаясь, когда появится люфт. Можно упростить положение – установить под гайки шайбы Гровера. Для этого придется увеличить длину болтов.

Теперь о сборке кровати. Сначала собираются каркас с одной из боковин. Первый ставят на бок или, как говорят мастера, напопа. К нему пристыковывается боковина. Здесь важно, чтобы монтажные отверстия на каркасе совпали с отверстиями на боковине.

Именно в них вставляются болты шляпками с лицевой стороны. Шайбы и гайки должны остаться под кроватью. Они и накручиваются на болты, но не сильно, до конца с прижимом их прикручивать не надо. Должен остаться люфт, который поможет при соединении второй боковины. Она крепится к каркасу точно так же, как первая.

А вот теперь можно болты закручивать с усилием, чтобы части конструкции не смещались относительно друг друга. На этом сборку кровати из профильной трубы можно считать законченной. Остается только уложить поверх фанеру, матрас, заправить кровать и использовать по прямому назначению.

Практически точно так же изготавливается кровать неразъемная, она же неразборная. В ее изготовлении не применяют мебельные болты, а значит, нет необходимости сверлить под них отверстия. Все части кровати просто свариваются между собой электросваркой. Именно поэтому покраску проводят, как последний этап.

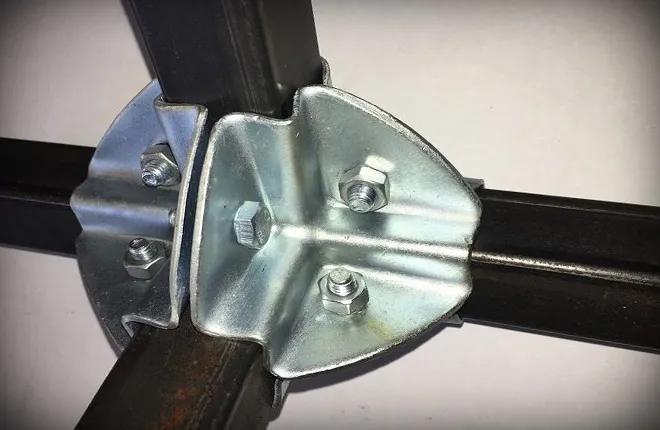

Для тех, кто не может работать электрической сваркой, есть вариант без нее собрать кровать из профильной трубы. Все соединения надо будет проводить с помощью металлических перфорированных уголков или других фасонных соединительных элементов и болтов. Эту технологию часто используют при сборке легких металлических конструкций. Например, вариант на фото ниже.

Технология непростая. Здесь нужно много сверлить отверстий, точно соизмеряя их на соединяемых элементах. Это не так просто, к тому же всегда присутствует вероятность смещения, несовпадения отверстий, что приводит к трудностям. Нередко приходится пересверливать или заменять элемент или целую часть конструкции.

Но, как один из вариантов сборки кровати из профильной трубы, ее надо знать. К тому же соединительные элементы не дефицит – в продаже они есть, поэтому стоит попробовать, если электросварка не по рукам.

Сегодня мебель, изготовленная из профильной трубы, в тренде. И не обязательно ее использовать в стилевом направлении лофт. Такая мебель хорошо вписывается в любой дизайн. Она крепкая, ее можно дополнительно облицевать, цена мизерная, если попробовать сделать своими руками.

Может быть, кто-то из наших читателей имеет опыт сборки мебели из профильной трубы. Озвучьте, как все происходило. Это была кровать или простая скамейка – интересно все.

Какой сваркой лучше варить профильную трубу?

Для сварки профильной трубы рекомендуется использовать сварочный метод MIG/MAG (Metal Inert Gas / Metal Active Gas) или сварку полуавтоматом.

Метод MIG/MAG является наиболее эффективным и быстрым способом сварки металлических конструкций, в том числе и профильных труб. Он осуществляется за счет создания электрической дуги между сварочным электродом и свариваемым металлом при помощи защитного газа (инертного или активного), который обеспечивает защиту сварочного шва от воздействия кислорода и других внешних факторов.

Также можно использовать метод TIG (Tungsten Inert Gas), который позволяет добиться более высокого качества сварочного шва, однако он более трудоемкий и медленный, чем MIG/MAG, что делает его менее пригодным для сварки крупных конструкций.

В любом случае, для сварки профильной трубы необходимо выбрать оптимальный сварочный метод в зависимости от характеристик трубы, ее толщины, металлических свойств и других факторов.
