Ручное бурение скважины на воду: методы и советы для выполнения своими руками

Устаревшие коммуникации или большое расстояние до основной водопроводной линии заставляют владельцев дачных участков прибегать к использованию природных ресурсов для обеспечения водой своих хозяйств из автономных источников. Это часто подразумевает проведение ручного бурения скважины.

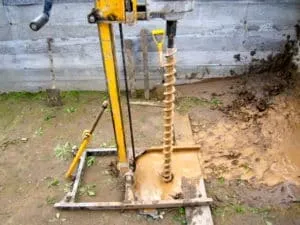

Самостоятельное бурение скважин.

Способы самостоятельного бурения

Специфика существующих методик определяется типом гидротехнического сооружения. Главными отличительными качествами, влияющими на выбор способа и применяемого для ручного бурения технического оснащения, являются глубина залегания водоносного горизонта и физико-геологические характеристики грунта.

Наибольшее распространение получили следующие технологии:

• шнековая;
• колонковая;
• ударно-канатная;
• гидробурение.

Допускается комбинированное использование нескольких методов, ускоряющих процесс сооружения шахты для размещения скважинного колодца. Удачно сочетается шнековое бурение с ударно-канатным. Народных умельцев привлекает возможность изготовления буров для всех технологий своими руками.

Ручной шнековый метод

Шнек рекомендуется использовать для формирования скважин, поставляющих жидкость из водоноса, расположенного не ниже 40 м от поверхности. Благодаря доступности исполнения шнековый способ пользуется спросом среди начинающих мастеров, не обладающих профессиональными навыками строительной деятельности.

Принцип действия определяется конструкцией бурового приспособления. Шнек изготавливается в виде спирального стержня с лопастями и специальным наконечником. Аналогично штопору устройство ввинчивается в почвенный слой. Пласты грунта разрушаются при заглублении винтообразного изделия, выносясь на поверхность металлическими витками.

Технология колонкового бурения

Основана на применении особого инструмента, базовым элементом конструкции которого является колонна с сечением до 16 см, оснащенная режущей коронкой. Процесс сооружения скважины ускоряется благодаря специфике выполнения мероприятий по ручному бурению.

На верхней поверхности колонковой трубы при заглублении устройства узлами крепления фиксируются полутораметровые штанги. Поэтапное наращивание способствует формированию технологической колонны.

Плотные породы легко разрушаются заточенными краями коронки, изготовленной из металла повышенной прочности. Базовым критерием при выборе размера и формы режущего инструмента являются физико-механические характеристики грунта.

Ударно-канатный способ

Заключается в разъединении поверхностных пластов почвенных пород посредством ударной силы, возникающей при падении забивного стакана.

Конструкция буровой установки представлена следующими элементами:

• над местом будущей скважины размещают треногу;
• для облегчения подъема на двухметровую высоту используется лебедка с тросом;
• инструмент, разрушающий слои грунта, изготовленный из металлической трубы с режущей кромкой, способной пробивать отверстия в твердых породах, канатом закрепляется на подъемном механизме.

Для автоматизации процесса рекомендуется задействовать редуктор, приводимый в действие двигателем.

Ударно-вращательный метод

Является разновидностью, отличаясь от предыдущей технологии бурения скважин на воду дополнением ударных действий вращательными движениями. Способ позволяет ускорить процесс создания водяной шахты. Рекомендуется использовать данную методику на участках с неоднородными геологическими характеристиками.

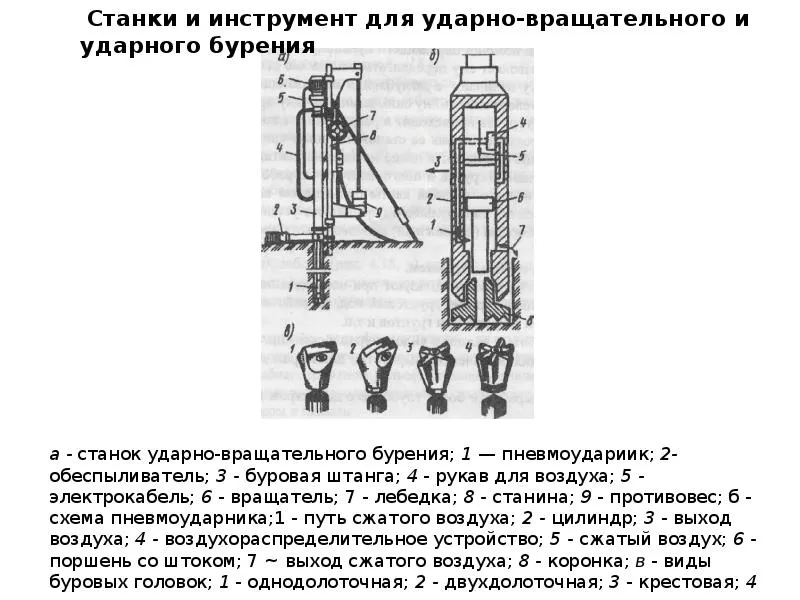

Станок для ударно-вращательного метода.

Конструктивное исполнение ударного инструмента определяется типом разбиваемой породы. Функциональным элементом бура, применяемого при ручном сооружении скважин желонковым методом, является шариковое, дисковое или поршневое клапанное устройство.

Гидробурение

Технология основана на использовании разрушительных способностей жидкой среды. Вода, усиливающая воздействие на поверхностные пласты бурового инструмента, позволяет сократить время на формирование скважинного шурфа.

Способ предусматривает применение дополнительного оборудования, представленного мотопомпой, поставляющей жидкость во внутреннее пространство водяной шахты для вымывания породы, измельченной буром.

Способы изготовления необходимого оборудования

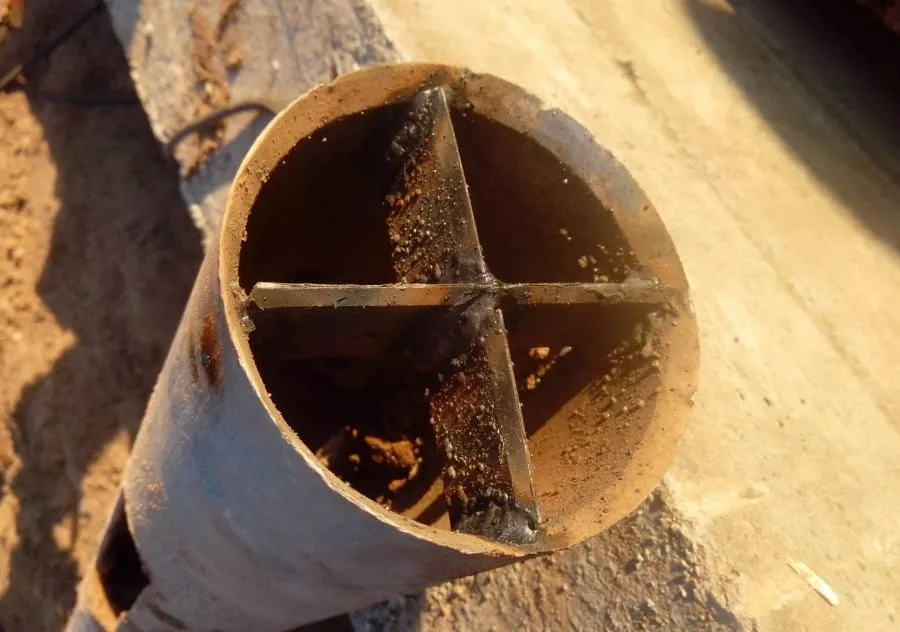

Буровая установка для абиссинской скважины.

Особенности технологического процесса различных методов бурения скважин вручную предполагают привлечение специфического оснащения. Главным преимуществом буровых инструментов является возможность обойтись без приобретения готовых изделий заводского производства. Даже неопытный дачник способен самостоятельно изготовить требуемое оборудование.

Ручной шнековый бур

Изготовление шнека стандартной конструкции требует выполнения следующих действий:

1. Держатель, режущие лопасти и наращиваемые отрезки штанги соединяются специальными муфтами. При выборе труб для формирования технологической колонны рекомендуется отдавать предпочтение металлическим изделиям, предназначенных для газовых магистралей.
2. Надежность конструкции обеспечивается дополнительным затягиванием отдельных крепежных фитингов специальными болтами. Подобные действия направлены на предотвращение вероятности развинчивания стержней при изменении направления вращения в обратную сторону.
3. Для изготовления лопастей применяются стальные пластины повышенной прочности. Минимально допустимой толщиной листа является 3 мм.

Абиссинская скважина игла

Конструкция инструмента представлена фрагментом металлической трубы с конусообразным наконечником, способствующим облегченному прохождению бура сквозь пласты породы к водоносному горизонту.

На иглу устанавливается 80-сантиметровый щелевой фильтр. Участок перфорации обволакивается проволокой и накрывается сеткой из нержавейки. Скрепление элементов системы выполняется оловянным припоем.

Желонковое бурение

Рабочим инструментом, позволяющим извлекать отработанную породу после разрушения ударным способом, является желонка. Простейшая конструкция оснащается плоским клапаном.

Желонка для бурения.

Самостоятельное изготовление начинается с приваривания к нижней части трубы, подобранной в соответствии с диаметром водяной шахты, башмака с размером, на 6 мм превышающим сечение желонкового инструмента. Внутри трубной основы сваркой закрепляется шайба. Пластина для клапанного механизма фиксируется шарнирным соединением, обеспечивающим свободное открывание и закрывание.

Металлический стержень выполняет роль ограничителя. Прут приваривается к внутренней поверхности клапана.

Гидробурение

Для подачи воды к участку бурения на метровом отрезке толстостенной трубы закрепляется несколько небольших трубочек. Необходимое давление подаваемого потока обеспечивается компрессором. В верхней части конструкции устанавливается насос. Для откачки жидкости на поверхность рекомендуется использовать отдельный помповый агрегат.

Пошаговая технология бурения шнековым способом

Эффективность шнекового метода подтверждается при бурении скважин в рыхлых и глинистых породах. Технология основана на разрушении грунта винтообразным снарядом.

Подготовка необходимых инструментов

Для выполнения работ потребуются такие компоненты:

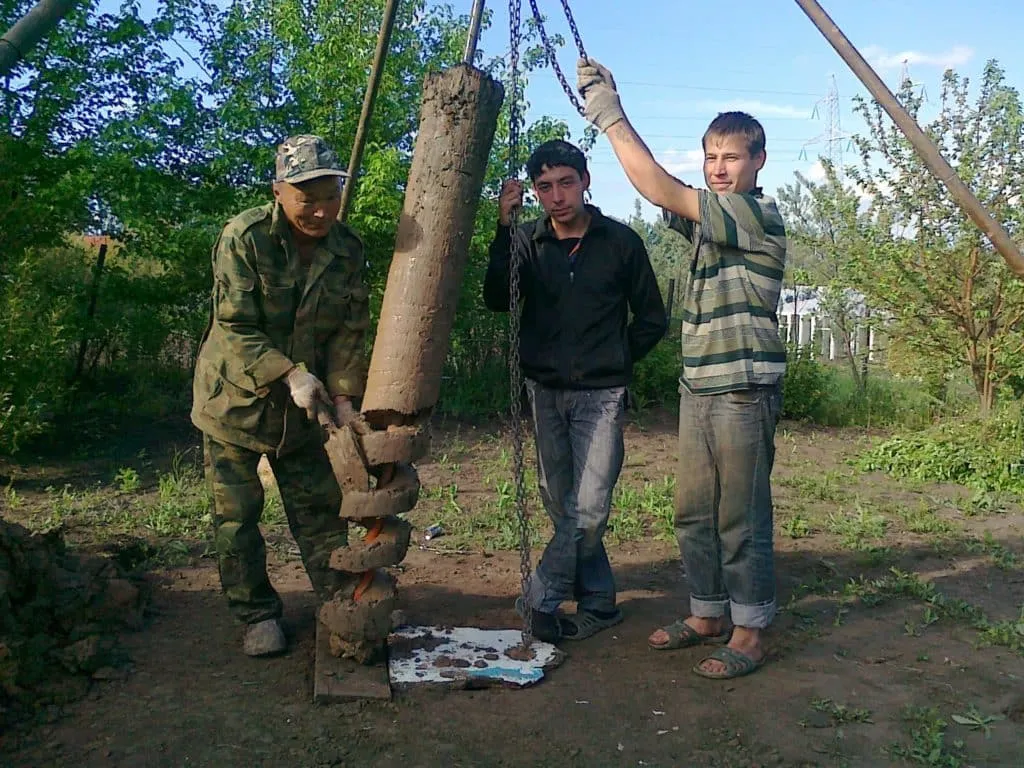

Ручное бурение шнеком.

• лебедка с тросом, закрепленная на треноге;
• трубы для обсадки;
• набор из 3-4 штанг;
• шнековое устройство.

Самодельная буровая вышка изготавливается из 3 брусьев, установленных в форме треугольной пирамиды. По центру располагается несущая колонна.

Необходимость обсадных колонн объясняется вероятностью обрушения стенок скважины.

Изготовление шнека из подручных материалов

В качестве основы рабочего инструмента рекомендуется использовать стальную толстостенную трубу сечением 100 мм. Для соединения со штангой на верхнем участке создается зона с резьбой. Шнек закрепляется на нижнем конце.

1,5-метровая рукоятка, приваренная к основанию, облегчает проворачивание снаряда. Переход между держателем и штангами обеспечивается тройником.

Режущие лопасти выполняются из листа 2-2,5 мм. Сваркой полосы на равном расстоянии закрепляют на стержне.

Проведение буровых работ

Для устойчивости трубы выкапывается углубление 150х150 см. Отрезки доски или листов ДСП защищают стены шахты от осыпания.

По часовой стрелке инструмент ввинчивают в породу, периодически извлекая для очистки. Ствол скважины формируется обсадными колоннами начиная со второго метра. Сечение обсады должно немного превышать размеры лопастей снаряда. Дальнейшая забивка труб выполняется по ходу заглубления шахты.

О потребности наращивания бура свидетельствует полное погружение в грунт. Штанги добавляются по мере необходимости.

Как обустроить скважину на воду своими руками?

Обустройство скважины для воды своими руками может быть достаточно сложным процессом и требует определенных знаний и навыков. Важно понимать, что качество и количество получаемой воды зависит от многих факторов, включая глубину скважины, геологические условия, выбор насоса и т.д.

Основные этапы обустройства скважины для воды:

1. Исследование местности: перед началом бурения необходимо исследовать местность, где будет расположена скважина, чтобы определить глубину, наличие водоносных горизонтов и геологических особенностей.

2. Бурение скважины: после исследования местности можно начинать бурение скважины. Для этого необходимо выбрать наиболее удобное место, на котором нет подземных коммуникаций и препятствий. Существует несколько способов бурения: ручной, механизированный, артезианский.

3. Обсадка скважины: после бурения необходимо установить в скважину обсадную трубу, которая будет защищать стенки скважины от обрушения и препятствовать попаданию в скважину грунтовых вод и посторонних примесей.

4. Установка насоса: для добычи воды необходимо установить насос, который будет поднимать воду из скважины. При выборе насоса необходимо учитывать глубину скважины, количество и качество воды, требования к производительности и другие параметры.

5. Подведение коммуникаций: после установки насоса необходимо подвести коммуникации к дому или другому объекту, для которого предназначается вода. В зависимости от потребностей можно установить фильтры, умягчители воды и другое оборудование для обработки и очистки воды.

Важно помнить, что обустройство скважины для воды является серьезным и ответственным делом, и лучше всего доверить его профессионалам. Если вы не имеете необходимых знаний и опыта, лучше обратиться к специалистам, которые смогут провести все работы качественно и безопасно.
