Оборудование и Устройство для Ручного Бурения Скважин на Воду

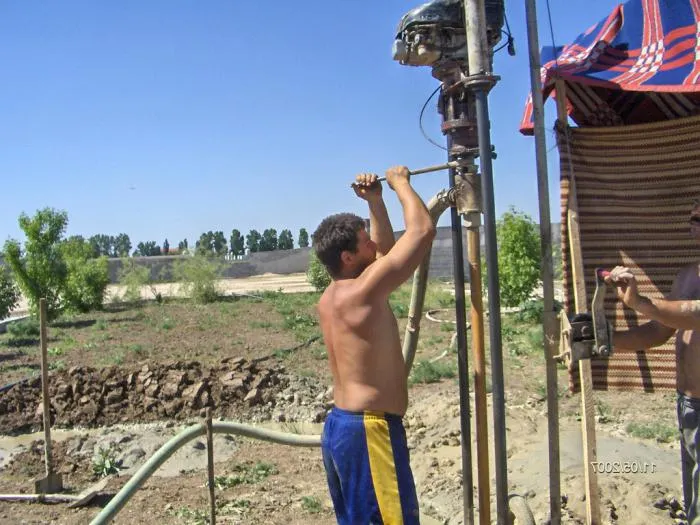

Современные владельцы загородных домов все чаще стремятся обеспечить независимое водоснабжение для своего дома и участка. Для достижения этой цели необходимо создать собственный источник чистой воды. В большинстве случаев для этой цели используются колодцы или осуществляется бурение скважины. Если вы хотите узнать больше о процессе, то ручная буровая установка может пригодиться вам.

• Виды установок
• Преимущества самодельных конструкций
• Инструкция по изготовлению самодельной установки
  • Изготовление основной части установки
  • Соединение деталей
  • Сборка основы
  • Подключение воды
• Иные разновидности самодельных установок
  • Оборудование со стаканом
  • Шнековая установка

Виды установок

Классификация устройств для бурения скважин на воду связана с особенностями используемой технологии. Например, при реализации ударно-канатной методики порода разрушается под воздействием тяжёлого груза, который привязывается к опоре в виде пирамиды. При этом груз приподнимается вверх и сбрасывается в проходку большое количество раз для выполнения забоя нужной глубины.

Вращающиеся приспособления для бурения имеют более простую конструкцию, но более сложны в использовании. При выполнении работ вручную вы затратите меньше физических сил, но вам необходимо соорудить более сложную конструкцию самой установки. Кроме того, многие необходимые детали и элементы конструкции не получится сделать без наличия навыков и специального оборудования. Поэтому часть деталей придётся изготавливать на заказ или покупать. Однако эти расходы всё равно будут меньше, чем цена заводской буровой установки.

Так, все буровые установки для ручного бурения скважин на воду можно разделить на четыре вида:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

1. Оборудование, работающее с использованием технологии ударно-канатного бурения. Каркас конструкции напоминает рёбра пирамиды, к вершине которой на тросе крепится желонка.

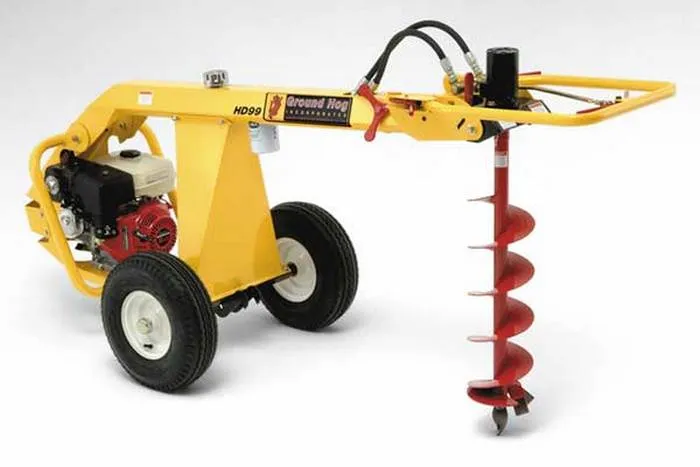

2. Шнековые установки. Данная технология подразумевает выемку породы при помощи специального шнека. При этом проходка в процессе выполнения буровых работ не нуждается в промывке.
3. Оборудование роторного типа. Такие буровые установки работают с использованием принципов гидравлического бурения. При этом самодельная роторная бурильная установка – это простейшая конструкция, которая вместо электродвигателя приводится в работу физической силой. Однако из-за больших трудовых затрат данная методика используется довольно редко.

Преимущества самодельных конструкций

Ручное бурение с использованием оборудования собственного изготовления имеет следующие преимущества:

• Низкая стоимость конструкции. Готовые устройства заводского изготовления обойдутся во много раз дороже. При этом эффективность бурения самодельным механизмом не будет уступать качеству выполнения работ заводскими конструкциями.
• По техническим характеристикам самодельный агрегат ничем не хуже готовых изделий.
• Такие буровые конструкции имеют небольшой вес и отличаются компактными размерами.
• Мобильность, простота и удобство использования – дополнительный плюс в пользу самодельной конструкции для бурения скважин на воду. С помощью такого изделия можно пробурить скважину даже на труднодоступном участке.
• Скорость монтажа и демонтажа довольно внушительная.
• Самодельная буровая благодаря небольшим размерам, быстрой сборке и разборке легко транспортируется в нужное место.

Инструкция по изготовлению самодельной установки

Чтобы своими руками изготовить конструкцию для бурения скважин на воду, вам необходимо иметь навыки работы со сварочным аппаратом, болгаркой и электродрелью. Помимо этого, вам пригодятся следующие приспособления и материалы:

• оборудование для нарезки внешней резьбы;
• разводной ключ;
• болгарка;
• санитарно-технический крест;
• труба из оцинковки диаметром 0,5 дюйма;
• сгон такого же размера.

Дальнейшие работы по изготовлению самодельной установки для бурения скважин ведём в такой последовательности:

Изготовление основной части установки

Сначала нужно подготовить отрезки трубы, которые необходимо будет закрепить в крест и сгон. Для этого на одном конце каждого отрезка стоит нарезать двухсантиметровую резьбу. После этого к другим торцам отрезков труб нужно приварить заострённые металлические пластины. Они будут играть роль своеобразных наконечников.

Данная буровая установка подходит для бурения скважин с постоянной подачей воды. Благодаря этому облегчится сам процесс выполнения работ, возрастёт его скорость, а также упростится процедура извлечения измельчённой породы из проходки.

Чтобы обеспечивалась подача воды, к одному из отверстий на краю труб крестообразной заготовки необходимо присоединить шланг от насоса. Для выполнения правильного подключения используйте подходящий переходник.

Соединение деталей

Теперь детали конструкции можно присоединять к резьбовой нарезке. К нижнему краю рабочей трубы прикручиваем отрезок с заострённым наконечником. Для выполнения соединения используем сгон подходящего диаметра.

Процесс бурения скважины буде выполняться путём погружения в породу заострённого наконечника и одновременным поворотом рабочей конструкции. При этом вам понадобятся трубы с наконечниками разной длины. В начале работы используется отрезок наименьшей длины. После выполнения проходки глубиной один метр, короткий отрезок заменяется более длинным наконечником.

Сборка основы

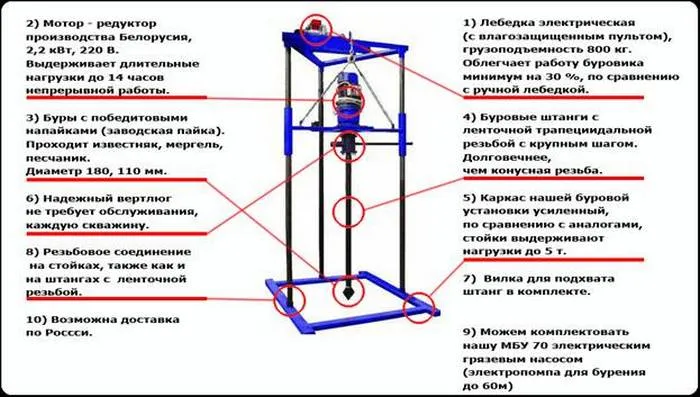

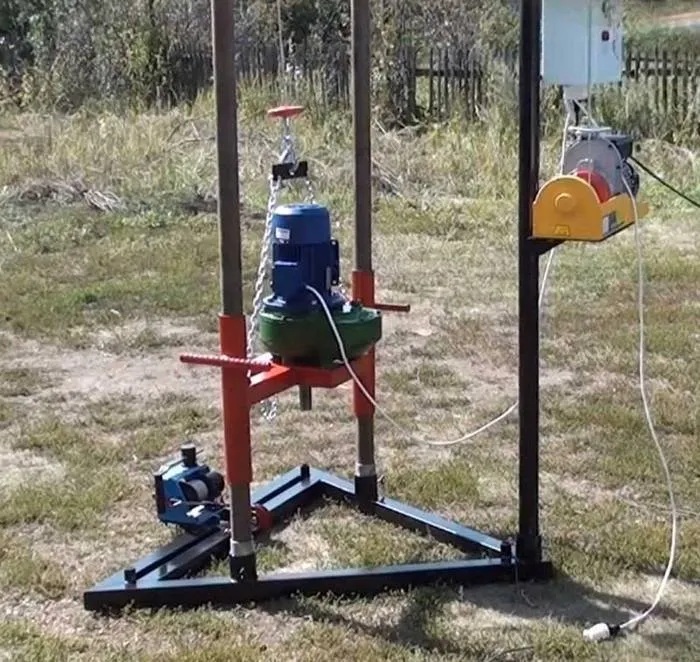

Из квадратной профильной трубы изготавливаем основу буровой. Внешне это будет стойка с опорами. При этом опоры будут соединяться со стойкой за счёт приваренной переходной площадки.

К квадратной профильной трубе крепим мотор и платформу. Причём сам профиль необходимо зафиксировать к стойке так, чтобы он мог свободно перемещаться по всей длине стойки. Для этого сечение профиля для опор должно быть чуть больше, чем размеры профиля стойки.

Важно: при выборе двигателя нужно учитывать его мощность. Оптимальный вариант – мотор мощностью пол лошадиной силы.

Для регулирования мощности используется редуктор. На валу редуктора фиксируется фланец. К нему на болтах прикрепляется ещё один фланцевый элемент. Между фланцами устанавливается резиновая шайба. Она будет выполнять функции прокладки, сглаживающей ударные нагрузки, которые возникают при прохождении разных типов пород.

Подключение воды

Поскольку жидкость должна непрерывно подаваться на главный рабочий бур, вам нужно установить ниже фланцев специальное устройство, выполненное из стальной трубы. Для этого делаем следующее:

• В отрезке трубы необходимо проделать два отверстия. Они должны быть немного смещены относительно друг друга.
• По концам трубы выполняем подточку для крепления шариковых подшипников.
• Также на концах выполняем дюймовую резьбу.
• Теперь труба одним своим концом должна быть подключена к фланцу.
• На другой конец фиксируются рабочие детали.
• Чтобы защитить от влаги изготовленное приспособление, его нужно поместить в специальный полипропиленовый тройник.
• К центральной части тройника подключаем переходник, через который будет крепиться шланг для подачи воды.

Иные разновидности самодельных установок

Принцип сборки рамы других типов буровых установок остаётся таким же. Разница будет лишь в изготовлении главного рабочего инструмента. Далее мы опишем последовательность изготовления других рабочих деталей буровых установок. После их сборки они крепятся к опорной раме описанным выше способом.

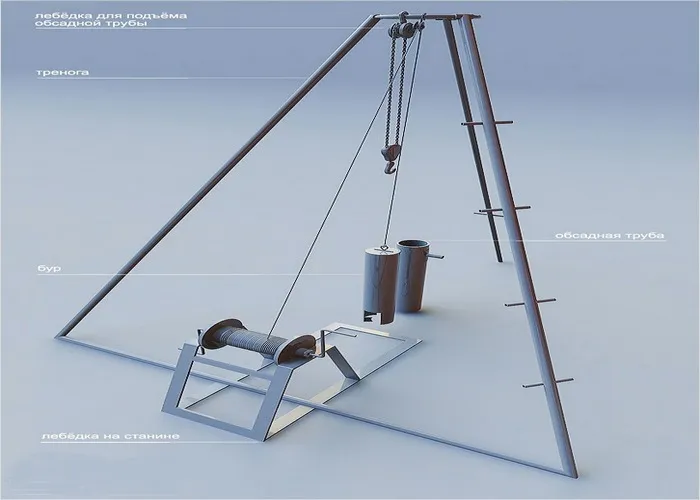

Оборудование со стаканом

Главной рабочей деталью этой установки будет стакан или патрон. Для его изготовления вам понадобится труба с толстыми стенками диаметром 10-12 см. Длина трубы должна быть в пределах 1-2 м. Главная рабочая деталь должна весить как можно больше.

Важно: при изготовлении опорной рамы старайтесь, чтобы её габаритные размеры соответствовали длине трубы.

Работу ведём в таком порядке:

1. С одной стороны отрезка трубы необходимо выполнить треугольные зазубрины. Благодаря им порода будет легче разрыхляться. Если хотите, можете не делать зазубрины, но низ трубы нужно хорошо заострить.
2. В верхней части стакана делаем отверстия для фиксации троса.
3. При помощи этого же троса крепим стакан к вершине опорной рамы. Длину троса стоит выбрать такой, чтобы вы могли поднимать и сбрасывать снаряд в проходку, поэтому важно учесть предполагаемую глубину скважины.
4. Чтобы повысить эффективность выполнения земляных работ, к собранной конструкции можно подключить электродвигатель. В этом случае трос со стаканом наматывается на барабанный механизм редуктора.
5. Если в состав конструкции добавить желонку, то вы значительно облегчите процедуру очистки забоя от измельчённой породы.

Для использования этой установки вам нужно в месте выполнения забоя вручную выкопать небольшое углубление, диаметр которого будет чуть больше чем размер патрона. После этого начинаете поднимать и сбрасывать патрон в полученную яму, пока не выполните проходку нужной глубины.

Шнековая установка

Главной рабочей деталью этого оборудования является бур. Для изготовления бура вам понадобится металлическая труба диаметром 10 см. Работы ведём в такой последовательности:

1. В верхней части заготовки выполняем винтовую резьбу. Для работы вполне достаточно будет пары витков. Общий диаметр полученного бура должен быть не менее 20 см.

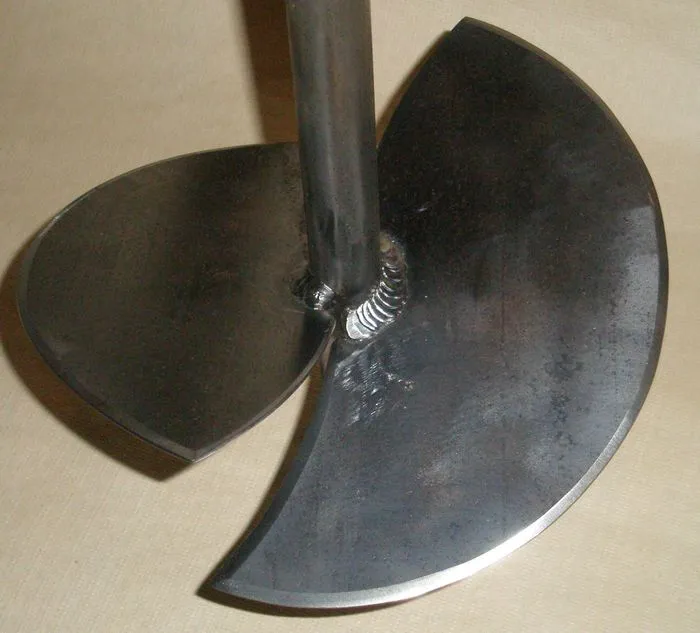

2. С противоположного края трубы делаем шнековый бур. Для этого привариваем здесь пару металлических ножей. Они должны крепиться таким образом, чтобы при строго вертикальном положении бура ножи находились под небольшим углом к поверхности земли.
3. Далее к тройнику приварите кусок металлической трубы. Длина трубы должна быть в пределах 1,5-2 м.
4. Внутри тройник должен иметь резьбу, чтобы его можно было накрутить на отрезок разборной штанги длиной 1,5 м.

Важно: вращение установки выполняют два человека, взявшись за металлическую трубу с каждой стороны.

Бурильные работы ведутся в следующей последовательности:

1. После заглубления рабочей детали в грунт выполняется три поворота бура.
2. Измельчённая порода извлекается из проходки и убирается.
3. Такой цикл необходимо повторять до достижения метровой глубины.
4. Затем штангу удлиняют при помощи дополнительного отрезка стальной трубы. Трубы соединяются при помощи хомута.
5. Если вы планируете бурить скважину глубиной более 8 м, то конструкцию лучше закрепить на треноге. Наверху этой треноги должно быть отверстие, через которое может проходить штанга.
6. Во время бурения штанга постепенно наращивается.
7. Поскольку при удлинении конструкции её масса тоже возрастёт, для подъёма бура из проходки лучше использовать лебёдку.
