Изготовление собственной ручной буровой установки — домашние варианты конструкций
На частном земельном участке невозможно обойтись без собственного источника питьевой воды. Чтобы решить эту проблему, наиболее распространенным решением является бурение скважины. При этом основной затратой обычно является оплата услуг бурильщиков.
Какие буровые установки бывают?
Конструкция приспособления зависит от метода, который выбран для бурения скважины. При ударно-канатном бурении грунт разрушают с помощью груза, который просто бросают вниз. Рыхлый грунт вынимают и затем повторяют цикл, пока глубина скважины не достигнет необходимых размеров.
Вынимать грунт с помощью вращающегося бура одновременно и проще, и сложнее. Проще, потому что требуется меньшее физическое усилие, а сложнее, поскольку такие установки имеют более сложную конструкцию, их размеры крупнее, а затраты на их создание выше. Часть элементов для надежной буровой установки создать самостоятельно невозможно. Что-то придется купить в специализированной фирме, что-то можно заказать у опытного токаря. Но в результате получится вполне профессиональный агрегат, который можно использовать на стороне, начав вполне успешный бизнес в качестве наемного бурильщика.
Обратите внимание! Самодельные бурильные установки можно использовать не только для создания скважин на воду, но и при работах по монтажу свайного фундамента.
Специалисты выделяют четыре типа малогабаритных бурильных установок (МГБУ):
- Установка для УКБ — ударно-канатного бурения. Представляет собой раму с треугольным основанием. Рабочими элементами являются трос и закрепленное на нем долото или желонка.
- Шнековые буровые установки, при использовании которых грунт вынимается с помощью шнека, при этом промывка скважины водой не используется.
- Роторные буровые установки, работающие по принципу гидробурения.
- Ручные роторные установки — простейший вариант, в котором вместо электромотора используется ручной труд. Из-за высоких затрат физического труда этот тип МГБУ используется довольно редко.
Для самостоятельного изготовления даже самого простого приспособления такого типа понадобится сварочный аппарат, дрель и болгарка, а также навыки работы со всеми этими инструментами.
Ручная шнековая буровая установка — это простейшее приспособление для бурения скважин с использованием ручного труда. Можно использовать электромотор, чтобы вынимать бур на поверхность
Простейшая МГБУ для ударно-канатного бурения
Для создания такой буровой установки понадобится сделать:
- разборную станину;
- ударный патрон («стакан»);
- желонку.
Чтобы облегчить бурильные работы, установку подключают к мотору редуктору, на барабан которого наматывается трос с закрепленным патроном или желонкой. Для эффективной работы понадобится патрон весом около 80 кг. С помощью желонки забой очищают от разрушенного грунта. Вполне эффективна желонка и на глинистых грунтах.
Главный рабочий элемент буровой установки такого типа — патрон или «стакан». Для его изготовления понадобится отрезок толстостенной трубы диаметром около 80-120 мм, чем тяжелее будет материал, тем лучше. Внизу обычно вырезают треугольные «зубы», которые разрыхляют грунт, но можно оставить эту часть патрона и ровной. Кроме того, нижнюю кромку «стакана» обычно затачивают. Сверху делают несколько отверстий, чтобы надежно закрепить канат. Длина патрона может варьироваться в пределах 1-2 метров.

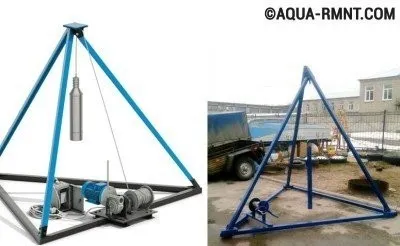

Изготовить буровую установку для ударно-канатного бурения не сложно, понадобится достаточно тяжелая желонка (буровой инструмент), прочный канат, рама и лебедка с мотором, чтобы облегчить работу

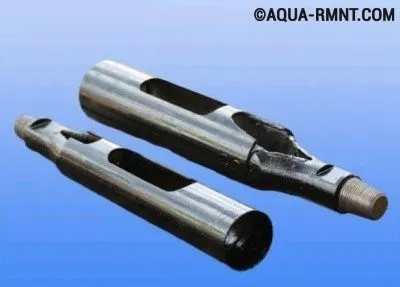

При ударно-канатном бурении для выемки грунта используется желонка. На фото самодельный вариант инструмента для ударно-канатного бурения, который позволяет разрыхлять и извлекать грунт
Перед началом работы рекомендуется с помощью бура сделать в грунте отверстие, в которое затем будет опускаться патрон. Диаметр этого отверстия должен быть лишь немного больше диаметра патрона.
Самая простая конструкция шнековой МГБУ
Рабочий элемент такой установки — бур. Для его изготовления понадобится стальная труба сечением 100 мм. Верхний конец трубы снабжают наружной винтовой резьбой. На противоположном конце делают шнековый винт диаметром около 200 мм. Достаточно будет одного-двух витков шнека. К концам шнека следует приварить два стальных ножа таким образом, чтобы в вертикальном положении они находились под углом к горизонтальной поверхности грунта.
Чтобы вращать бур было удобнее, нужно взять еще один отрезок трубы длиной около 1,5 метров и приварить его к тройнику, имеющему внутреннюю винтовую резьбу. Тройник навинчивают на часть разборной штанги. Длина отрезка такой штанги также составляет 1,5 метра.

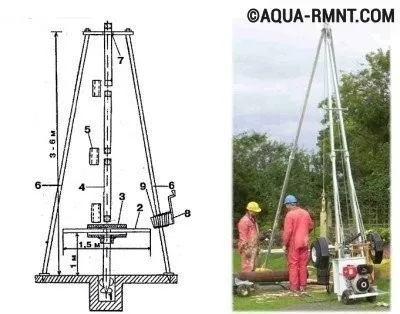

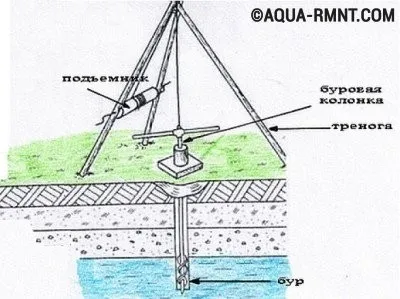

Схема буровой установки: 1 — бур; 2 — вороток; 3 — тройник; 4 — разборная штанга; 5 — муфта; б — тренога; 7 — отверстие; 8 — лебедка; 9 — зубчатое колесо
Бур углубляют в грунт, проворачивают три раза, затем извлекают, чтобы удалить разрыхленный грунт. Процесс повторяют, пока углубление не достигнет примерно одного метра. Затем штангу необходимо удлинить, для чего с помощью муфты к ней присоединяется еще один отрезок стальной трубы.
Для устройства скважины глубиной более восьми метров понадобится закрепить конструкцию на специальной вышке-треноге. В верхней части этой конструкции нужно сделать отверстие, в котором штанга будет двигаться свободно. Поскольку вес штанги по мере ее увеличения также становится внушительным, следует использовать для подъема конструкции лебедку. Вышка может быть выполнена как из металла, так и из древесины.
Наглядно работа такой буровой установки представлена в следующем видеоматериале:
Как сделать надежную конструкцию?
Чтобы буровая установка для скважин была надежной и позволяла выполнять буровые работы на профессиональном уровне, необходимо приобрести ряд элементов, изготовленных в заводских условиях с использованием высокоточной техники. Понадобится приобрести:
- вертлюг;
- буровую штангу;
- лопастной бур;
- мотор-редуктор;
- мотопомпу с рукавом;
- шланг для подачи бурового раствора.
Раму для монтажа этого оборудования можно изготовить самостоятельно из прочной стали.

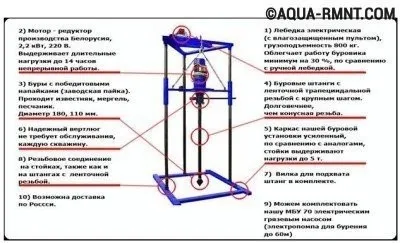

На схеме наглядно изображено устройство заводской малогабаритной буровой установки с вертлюгом, буровой штангой, буром, электромотором, лебедкой, насосом и т.д.
Вертлюг необходим для передачи движущего момента от мотора-редуктора к буру, а также для подачи промывочного раствора. В корпусе вертлюга находится подвижная часть, на которой закреплены буровые штанги. Через специальный герметичный патрубок подается промывочная жидкость. Хотя конструкция этого элемента сложностью не отличается, от качества его выполнения зависит срок эксплуатации всей буровой установки. Из-за высоких нагрузок для изготовления вертлюга следует использовать высокопрочную сталь, соблюдая при этом минимальный зазор между движущимися элементами устройства. Некачественный вертлюг выйдет из строя после изготовления нескольких скважин.
Буровую штангу выбирают в зависимости от типа бурения (ударное, вращательное, с промывкой и т.д.). Штанга может иметь круглое или шестигранное сечение. Она передает движущий момент непосредственно к буру. В процессе работы штанга опускается вниз и ее необходимо наращивать. Для соединения используются специальные замки со специальной конической или трапециевидной (прямоугольной) резьбой, обеспечивающей максимально надежное соединение. По внутреннему сечению штанги в скважину подают жидкость, которая размягчает грунт и позволяет производить бурение более быстро и успешно.
Бур — это рабочий элемент, предназначенный для размельчения грунта. Для профессионального использования подходят специальные трехлопасные буры, которые вращают циклическим методом. Диаметр бура может варьироваться в пределах 80-350 мм. Изготавливают этот элемент из качественной стали, в которую вплавлены высокопрочные пластины, например, ВК-8. На твердых грунтах рекомендуется использовать бурение в несколько проходов. Сначала производят так называемое разведочное бурение 80-миллиметровым буром, затем скважину проходят бурами большего диаметра, пока отверстие не достигнет необходимых размеров.
