Скважина своими руками желонка — процесс изготовления и особенности применения

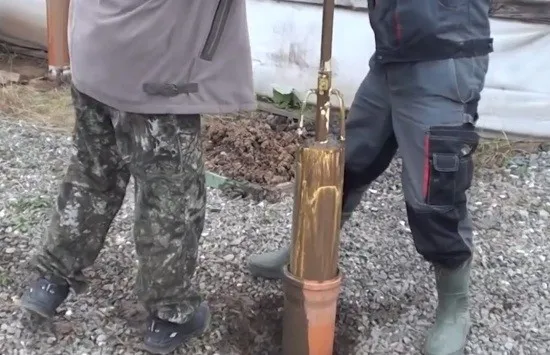

Очистка скважинного ствола от песка желонкой

Если на вашем распоряжении есть хотя бы небольшой земельный участок и подземные запасы воды находятся достаточно близко к поверхности, то вы вполне можете самостоятельно решить вопрос по обеспечению вашего дома качественной и, важно отметить, бесплатной водой.

Что представляет собой этот инструмент, какие существуют его конструкции, и в чём их функционал? Как вообще может выглядеть желонка, своими руками изготовленная? Опираясь на чертежи и фотографии, мы представим подробную информацию – и очень надеемся, что она будет для вас полезной.

1

• Общий принцип работы желонки
  • Видео – Как правильно чистить скважины желонкой с шариковым клапаном
  • Особенности конструкций
  • Видео – Как пройти плывун желонкой бур “РБИ-5”
  • Принцип изготовления
  • Цены на популярные модели башмаков желонок
• Особенности использования желонок при бурении
  • Цены на популярные модели желонок

Общий принцип работы желонки

Даже если само бурение будет производиться без участия желонки, то в процессе очистки заилившейся скважины без неё не обойтись – особенно когда к водозабору нет доступа для тяжёлой техники. Но такие приспособления не продаются в хозтоварах, а состоят на вооружении занимающихся бурением организаций, и частнику ничего не остаётся, как изготовить нужный вариант своими руками.

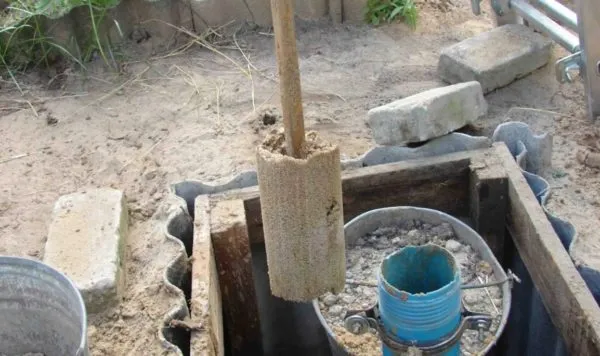

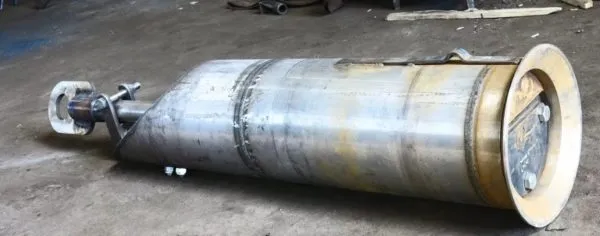

Так выглядит желонка, предназначенная для бурения

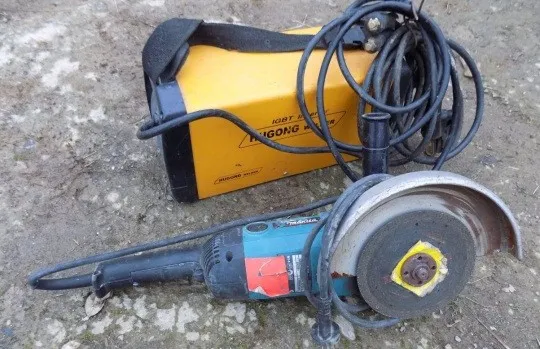

Конструкционно желонки бывают разными, но в любом случае понадобится пользоваться электрическим и сварочным инструментом, иметь определённые навыки токарно-слесарных работ. Если вы к этому готовы и есть соответствующие возможности, почему бы не сделать такое приспособление самостоятельно.

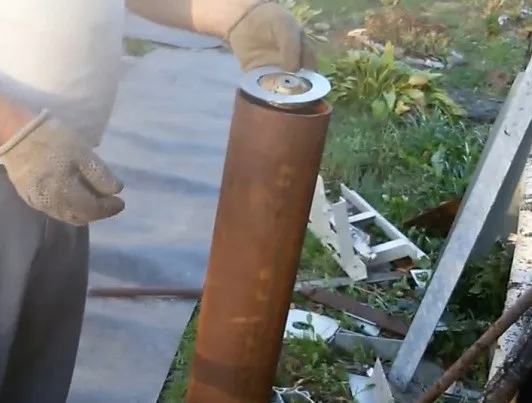

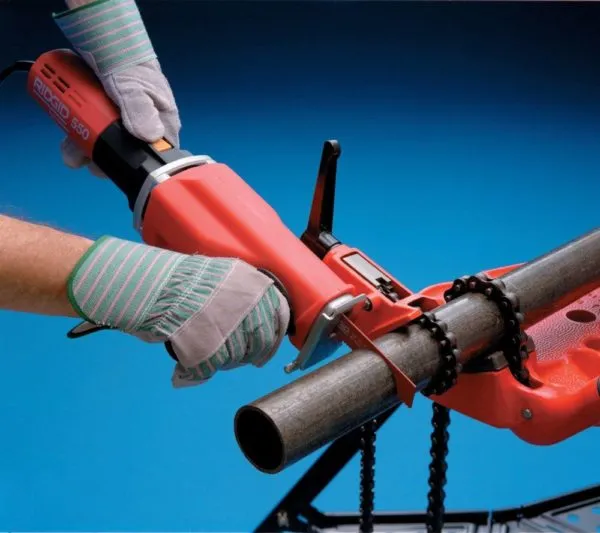

Как минимум, вам придётся резать толстостенную стальную трубу

Но для начала нужно точно понимать принцип его работы, а так же определиться с конфигурацией и структурой изделия.

Видео – Как правильно чистить скважины желонкой с шариковым клапаном

Особенности конструкций

В основе любой желонки всегда стальная труба. На её конце обязательно должен быть клапан, который не даёт попавшему в неё содержимому вывалиться обратно. Именно его конструкция и является чаще всего отличительной особенностью инструмента.  Клапан может представлять собой:

1. Шарик, перекрывающий зауженный вход в трубу.

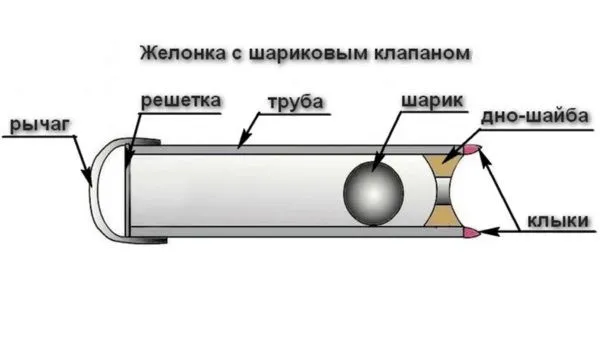

Вариант с шаровым клапаном

1. Откидную или складную пластинчатую заслонку.

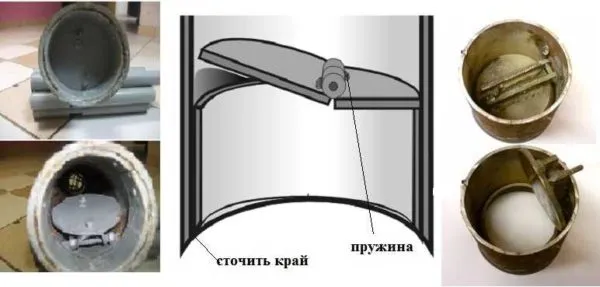

Вариант со складным плоским клапаном

Примечание: Пластина может быть цельной либо состоять из двух лепестков, соединённых между собой пружинным механизмом, за счёт которого и перекрывается внутренний диаметр трубы.

• И в том, и в другом случае принцип действия самой желонки одинаков. Опускаясь на дно при определённой скорости, усиленной собственным весом, ил или насыщенный водой песок снаружи оказывает на клапан давление. В результате заслонка открывает проход, пропуская внутрь всё, что может войти в трубу.
• При обратном движении, когда её начинают поднимать на поверхность, песок, находящийся уже внутри, прижимает клапан к выходному отверстию, тем самым его запечатывая. Вода при этом может и вытекать из щелей, а твёрдое содержимое в любом случае остаётся в полости.
• На поверхности желонку освобождают, после чего повторяют операцию. Если требуется не просто очистить дно, а, к примеру, углубить скважину, желонка должна иметь по нижней грани острые зубцы или винтовой механизм, превращающий её в бур.
• Как вариант, грунт со дна скважины может попадать внутрь не через отверстие в торце, а через разрез на боковой поверхности. Такое приспособление имеет открытый или закрытый, но обязательно острый конец, разрыхляющий породу или осадок, и называется бур-ложкой.

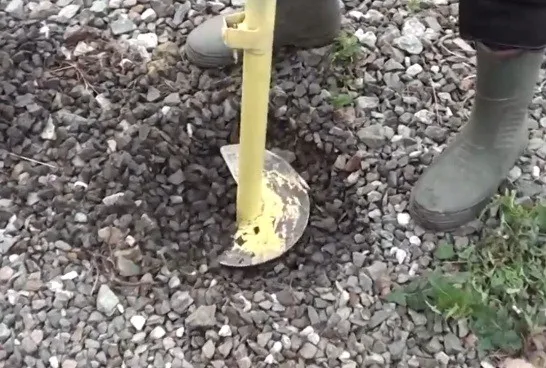

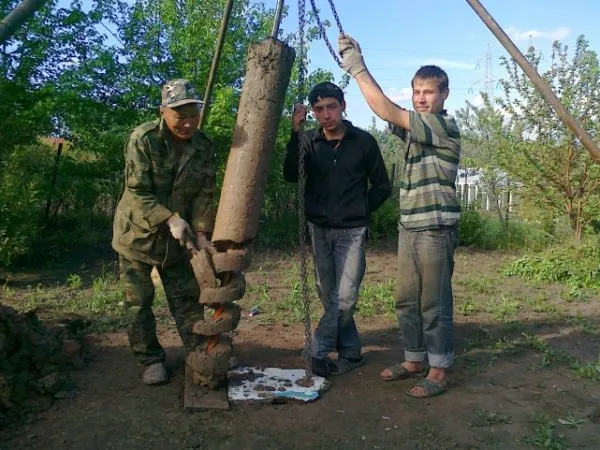

Желонка-бур

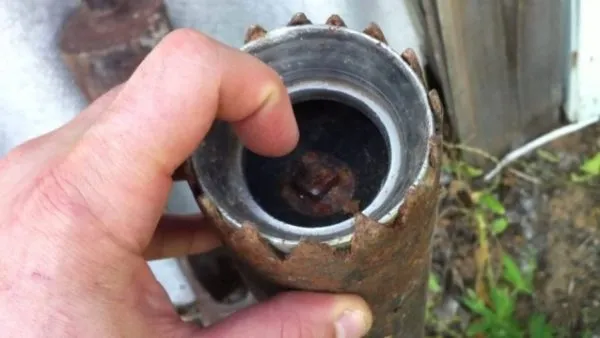

Труба с зубцами

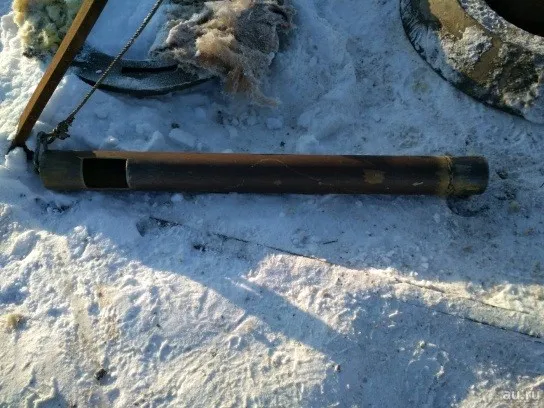

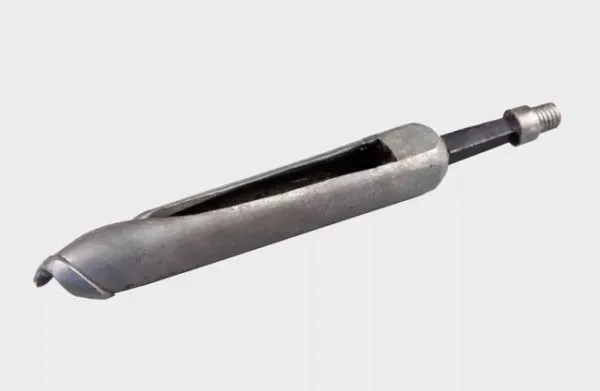

Желонка в виде ложки

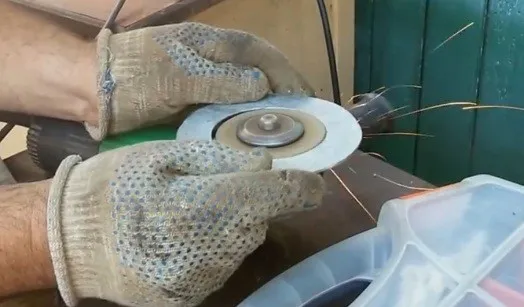

• В общем, приспособлению можно придать ту форму, которая нужна для выполнения конкретной функции. Проще всего сделать самостоятельно вариант с зубцами, нарезав их на конце трубы с помощью болгарки. При этом на втором конце либо нарезается резьба, либо внутрь устанавливается втулка, чтобы была возможность нарастить желонку при большой глубине проходки.
• На корпусе трубы предусматривают сквозные отверстия, позволяющие вставить металлический прут или обрезок трубы, чтобы использовать его в качестве рычага для проворачивания желонки.

Примечание: Однако следует заметить, что бурить таким способом достаточно трудоёмко, и годится он только для неглубокой проходки.

Видео – Как пройти плывун желонкой бур “РБИ-5”

Принцип изготовления

Другое дело – приспособление для очистки скважин с пластинчатой заслонкой, схемы устройства которой мы здесь представили:

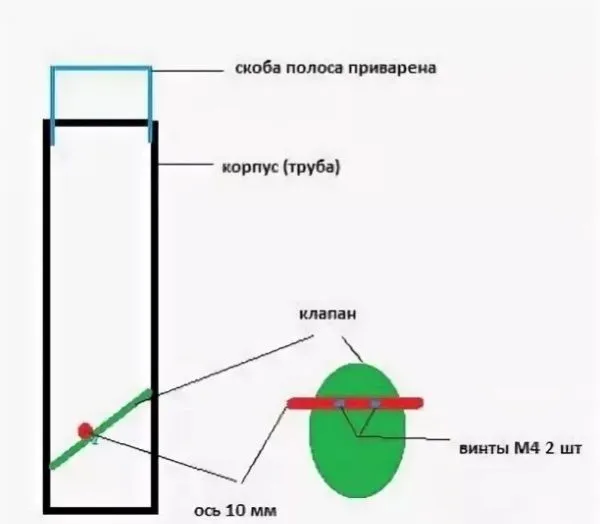

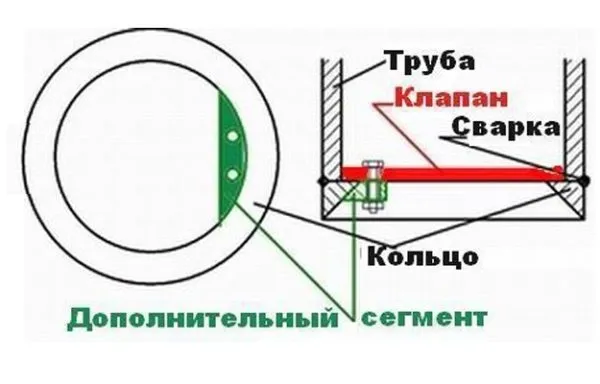

Схема желонки с плоским клапаном

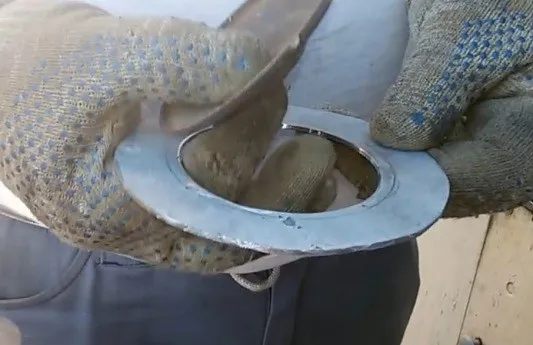

Устройство заслонки

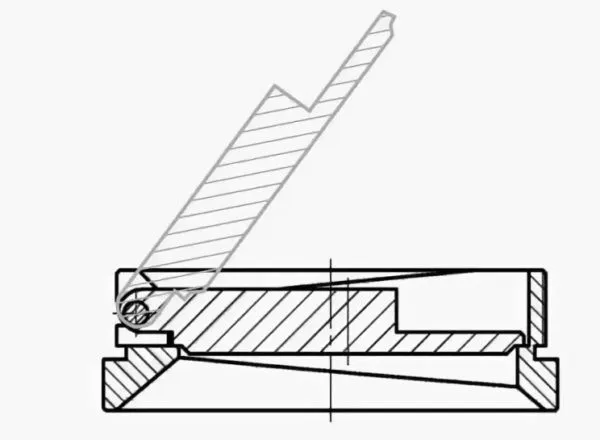

Чертёж башмака для желонки с плоским клапаном

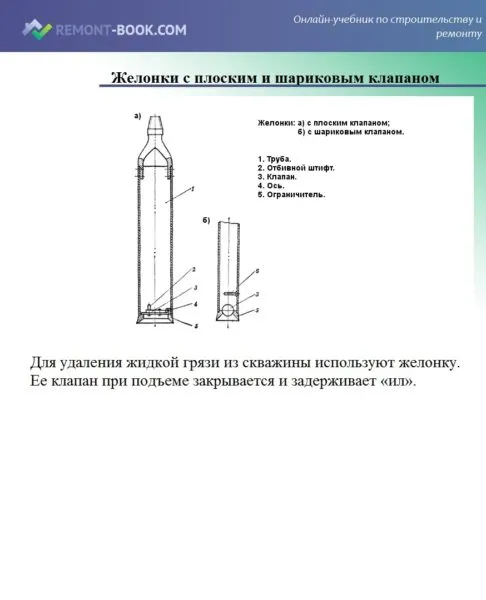

Желонка с плоским и шариковым клапаном

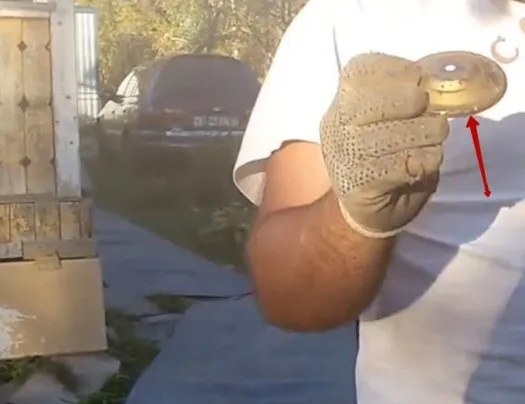

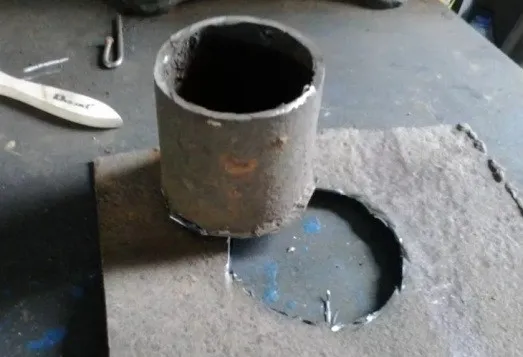

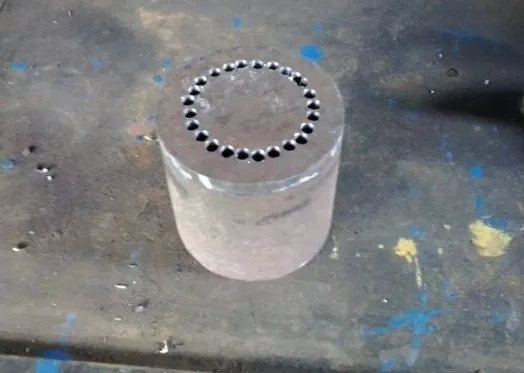

Основную сложность в такой желонке составляет её клапанная часть, и вот в какой последовательности она изготавливается:

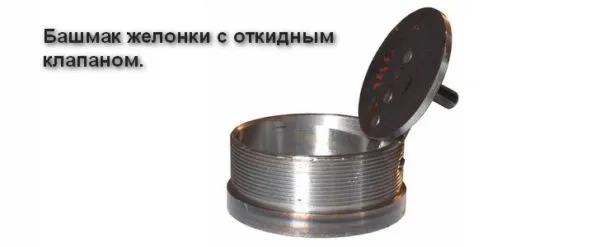

Чтобы не мучиться с изготовлением клапана, можно заказать по интернету башмак с откидной заслонкой нужного диаметра в заводском исполнении. Вам останется только приварить его к трубе и воспользоваться приспособлением.

Готовый башмак останется только надеть на подходящую по диаметру трубу

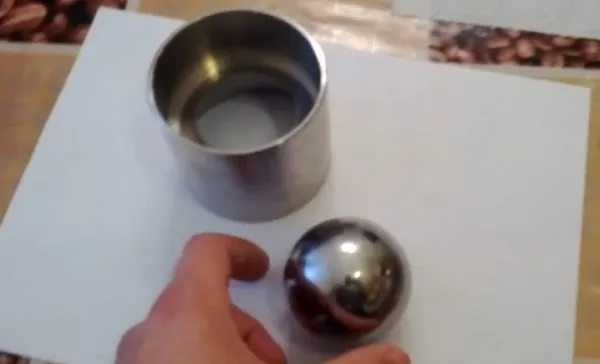

Вариант с шаровым клапаном гораздо проще – если, конечно, для вас не составит сложности этот самый шарик отыскать.  Некоторые умудряются наполнять песком пластиковый мячик из кегельбана, но этот вариант долго не послужит.

Вот это шарик!

Шаровый клапан должен быть литым металлическим, так как у него нет пружинного механизма, и он запечатывает отверстие желонки исключительно за счёт своего веса. Кроме самого клапана, всё остальное в такой желонке делается аналогично.

Цены на популярные модели башмаков желонок

Башмак желонки

Особенности использования желонок при бурении

Как уже было отмечено, применение желонки в качестве бурильного инструмента непопулярно  по причине трудоёмкости и длительности процесса. При этом самодельную желонку бросают в скважину с ускорением, чтобы слежавшийся осадок или порода могли разрыхлиться и без проблем попасть внутрь.

• Таким способом, который называется ударным, можно пройти максимум метров 10 шурфа, тогда как при использовании вращающегося в увлажняемом грунте бура за это же время можно достичь 20-метровой глубины. Но есть ситуации, когда без желонки при устройстве скважины не обойтись.

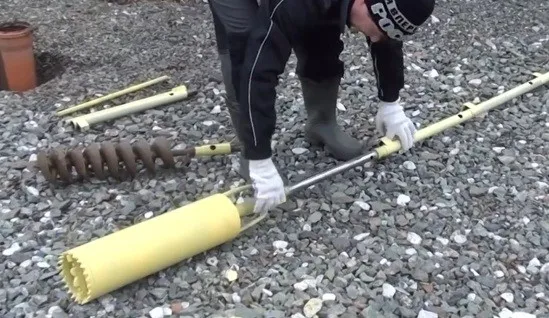

• Для ручного бурения заводы их тоже выпускают. Фабричные желонки не столь уж сильно отличаются по конструкции – другим может быть разве что способ сбрасывания поднятого грунта.
• К ним так прилагается комплект труб для наращивания штанги, посредством которой производится вращение и углубление желонки в толщу грунта. Для освобождения полости клапанная часть (башмак) отвинчивается, и содержимое выливается без необходимости переворачивания инструмента.
• Наиболее полезной в процессе бурения желонка может быть при прохождении плывуна. Это вязкая дрейфующая в грунте масса из несвязных песчаных и глинистых частиц, которая способна доставить частным копателям немало неприятных минут.
• Плывун обязательно нужно пройти, потому что он хоть и перенасыщен водой, но её не отдаёт – да и к тому же она слишком грязная. И вот тут желонка является просто незаменимым инструментом.

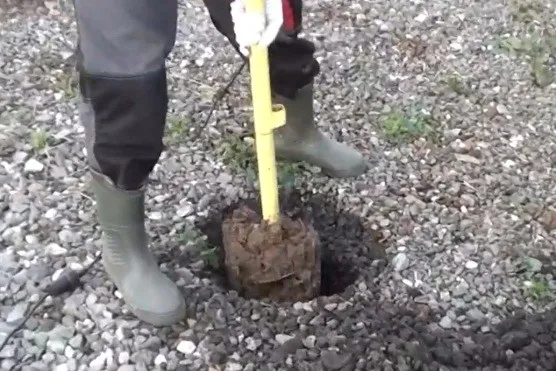

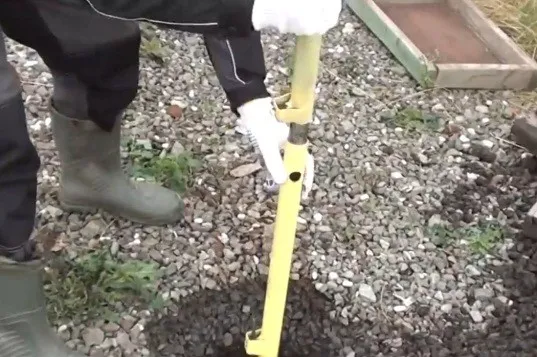

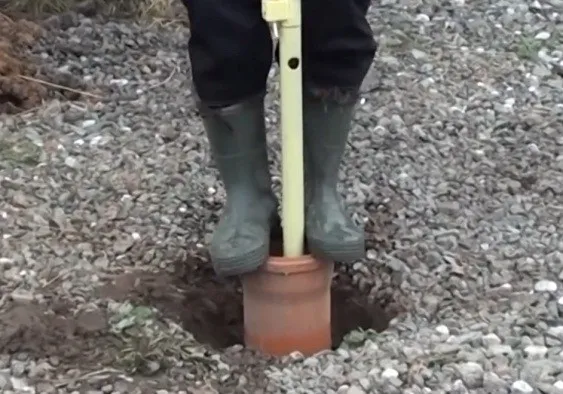

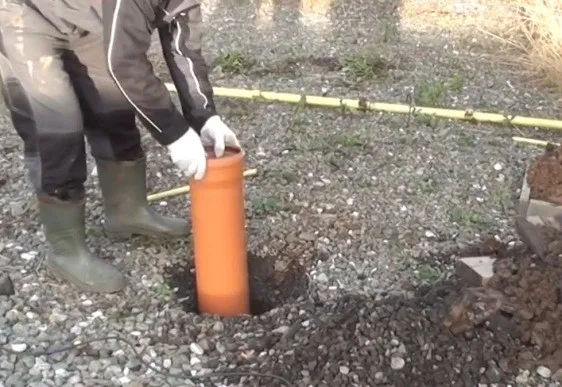

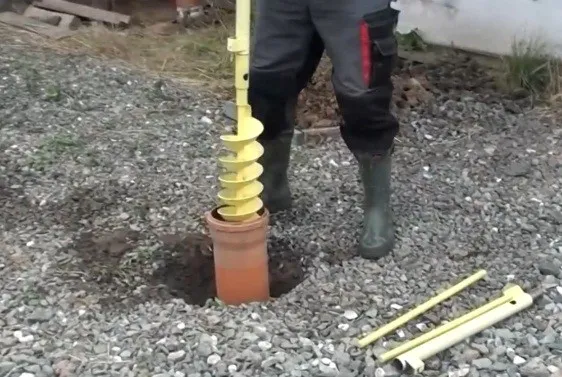

Вот как примерно выглядит процесс прохождения плывуна:

Узнайте, как сделать пластиковый кессон для скважины, а также ознакомьтесь с его назначением и способами установки, в специальной статье на нашем портале.

И в наш высокотехнологичный век находится применение такому несложному по конструкции приспособлению как желонка, особенно полезному при встрече с плывуном во время бурения – или для банальной прочистки скважины. Помните только, что труба, которая используется для изготовления этого своеобразного инструмента, по диаметру должна быть на пару сантиметров меньше окружности ствола.
