Ручное бурение скважины на воду — шаги, схема и видеогайд

Иметь центральный водопровод — это привилегия для жителей городских центров. Даже на окраине мегаполиса подключение к коммуникациям представляет сложность. Проложение труб или доступ к благам цивилизации становятся недоступными физически из-за удаленности коммунальных сетей. В таких случаях может быть вариантом ручное бурение скважины.

Или нужно потратить немалую сумму на прокладку труб, или доступ к благам цивилизации недоступен физически из-за дальности расположения коммунальных сетей.

Про обособленные поселки нечего и говорить. Единственный способ добыть воду — пробурить собственную скважину. Главное — найти подходящее место. Расскажем подробности об этом ответственном процессе, предоставим наглядные схемы и покажем тематическое видео.

Как найти воду на участке

Представляем народные, а потому весьма эффективные способы поиска воды на участке.

Способ 1. Обычный глиняный неглазурованный горшок объемом литра заполняют смесью яри (сорт краски на основе ацетата меди), белого ладана (смола дерева), серы и овечьей шерсти в пропорциях 4:4:4:5.

Горшок герметично закрывается и взвешивается. Его нужно закопать в предполагаемом месте бурения скважины на глубину 30-35 см. Через сутки емкость снова отправляется на весы и, если масса горшка увеличилась, то вода рядом.

Вместо старинного рецепта впитывающего состава можно использовать силикагель.

Способ 2. Если рядом нет источников воды, нужно понаблюдать за выбранным местом для скважины. Вечерний туман над «пунктом назначения» говорит о том, что вода здесь есть. Чем туман гуще — тем ближе вода.

Способ 3. Геологоразведочное бурение даст результат, близкий к 100 %. Можно бурить вручную садовым буром на глубину 5-10 метров. Если присутствие воды в скважине очевидно, останется завершить работу по углублению.

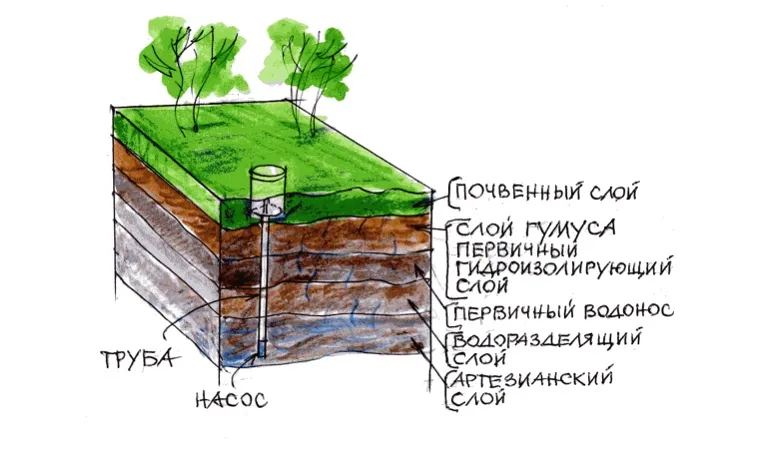

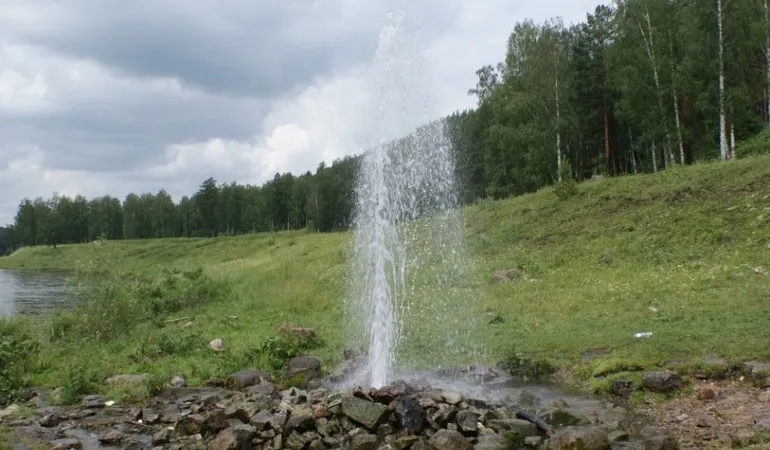

Чем больше воды, тем вероятнее возможность обустройства скважины, а не колодца. Условная глубина бурения составляет 10-15 м. Место для скважины нужно выбирать не ближе 30 м от загрязненных участков. Это может быть также и артезианская скважина, то есть подземный напорный источник.

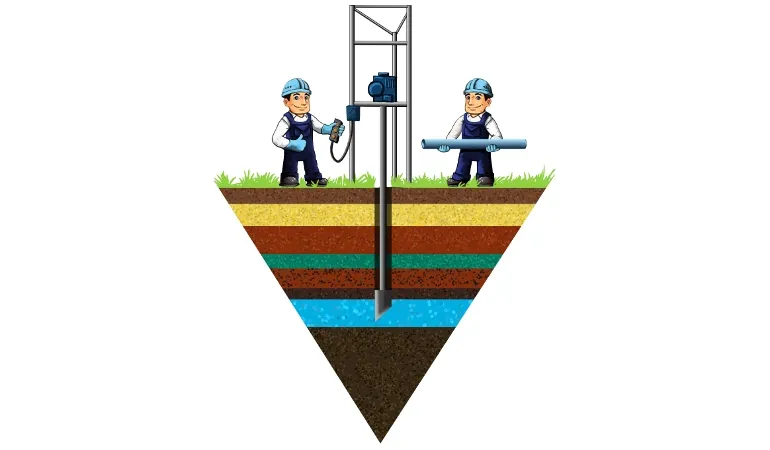

Технология бурения скважины на воду

Ручное бурение использует ударно-канатный и роторный методы или абиссинский колодец. Самое простое — бурение роторным способом. Необходимые инструменты и материалы:

• Бур.

• Бурильные штанги.

• Лебедка.

• Бурильная вышка.

• Обсадочные трубы.

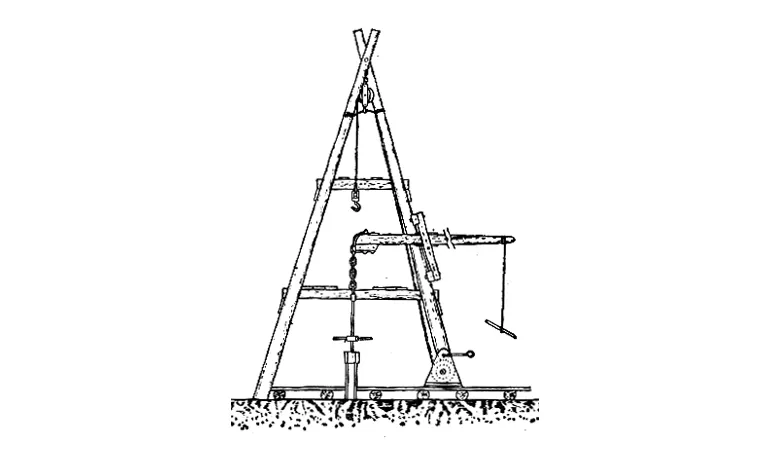

Лебедкой на вышке поднимают и вынимают из скважины бур со штангами (бурильная колонна). При неглубоком залегании воды можно доставать бур вручную при помощи блока на лебедке. Также вместо лебедки можно построить обычный ворот (как на колодцах). Бурильная вышка делается в виде треножника из подручных материалов.

Бурильные штанги — это трубы на резьбовом или шпоночном соединении. К нижней штанге крепится бур. Типы буров: спиральный или ложковый.

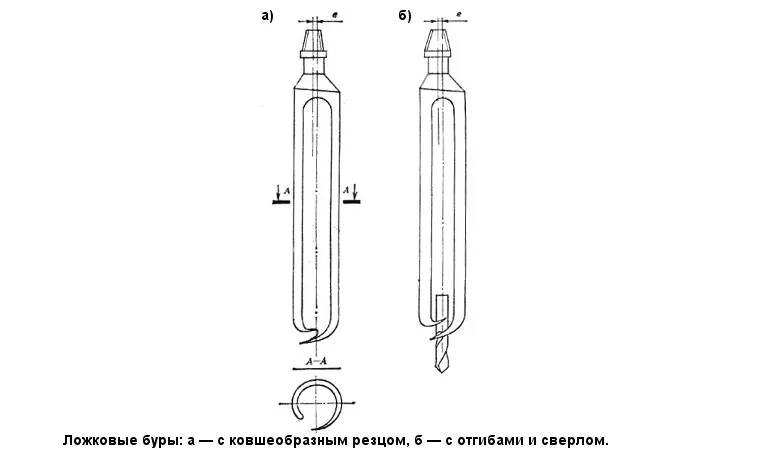

Бур-ложка (ложковый бур)

Бур-ложка (ложковый бур) — металлический цилиндр со спиральной или продольной нарезкой. Его ось эксцентрична относительно центра штанги. То есть ось вращения штанги и нижнего сверла должны совпадать, а у «ложки» она смещена на 10-15 миллиметров.

Таким образом, инструмент проделывает скважину диаметром больше собственного. Это позволяет буру свободно перемещаться в обсадных трубах, которые можно опускать прямо в процессе заглубления.

Длина бура-ложки — 700 мм, диаметр подбирается под габариты скважины.

На видео приведен пример самостоятельного изготовления инструмента:

Самодельный бур-ложка делается из обычной толстостенной трубы с закалкой. Его можно использовать для бурения в мокром песке, суглинке, черноземе, глиноземе, и так далее.

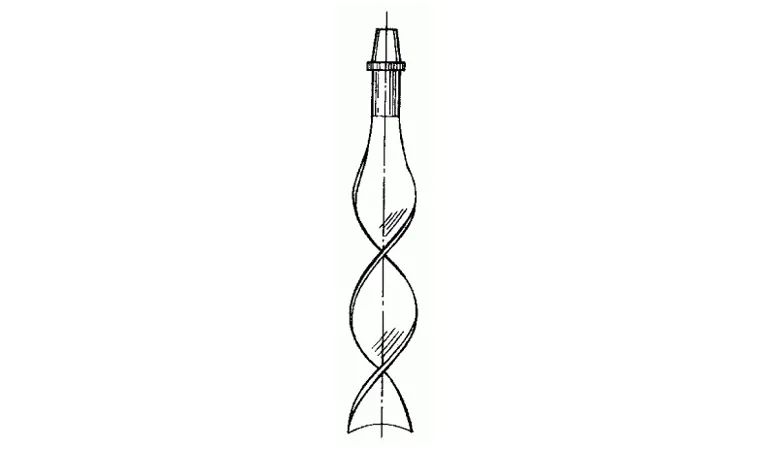

Бур спирального типа (змеевиковый)

Бур спирального типа (змеевиковый бур) делается из скрученной металлической полосы инструментальной стали и напоминает сверло. Нижний конец инструмента оснащен режущей кромкой, шаг его спирали равен диаметру. Можно использовать для бурения в глине и в глиняных грунтах с гравийным наполнением.

Процесс бурения

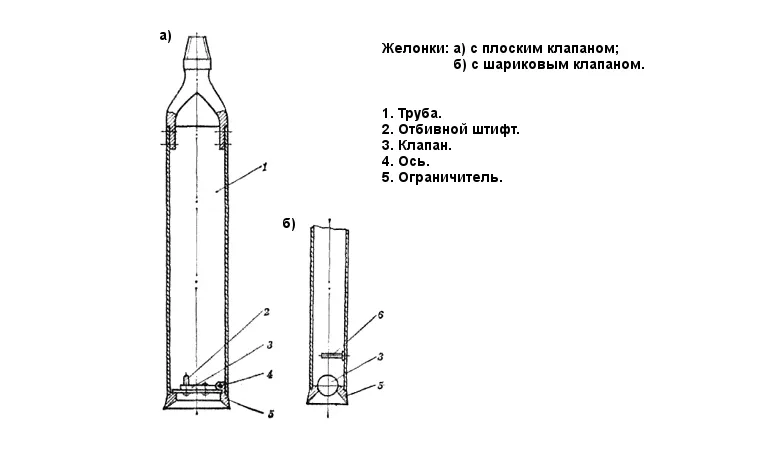

Для удаления жидкой грязи из скважины используют желонку. Ее клапан при подъеме закрывается и задерживает «ил».

Над будущей скважиной устанавливается вышка высотой больше длины штанги. На первом этапе бурильная колонна включает в себя одну штангу и бур. После каждых мм колонну нужно доставать и очищать от земли. По мере движения длина бурильной колонны увеличивается присоединением дополнительной штанги.

Такие необходимые операции, как подъем колонны, разборка штанги, ее сборка и обратный спуск занимают много времени. Поэтому необходимо захватывать буром максимальное количество почвы. Если бурение ведется в сыпучем грунте, то он будет опадать со стенок скважины вниз. Поэтому в «колодец» следует опускать обсадные трубы, но не до самого дна, а на расстоянии метр от него.

На видео в подробностях показан процесс механизированного бурения скважины:

По мере заглубления обсадные трубы опускаются еще ниже. Бурение продолжается до водоупорного слоя. Пройти водоносный слой полностью необходимо, чтобы вода в скважину поступала в максимальном объеме (очень наглядно этот момент представлен на видео в конце статьи).

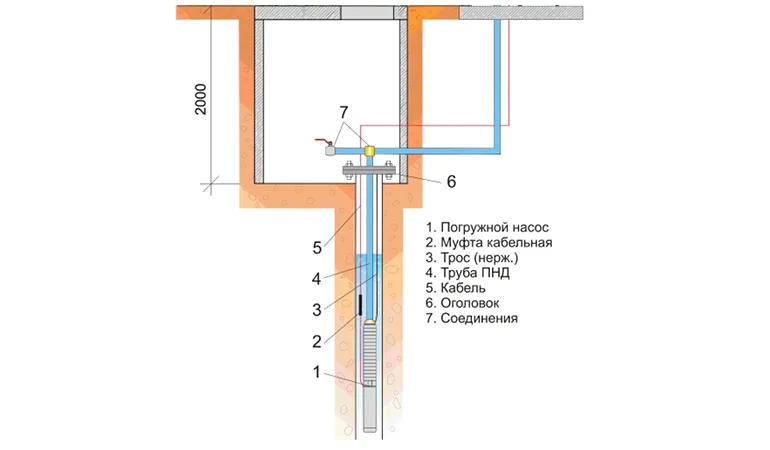

На дно скважины опускается фильтр из мелкой металлической сетки. Также фильтром служит нижняя часть обсадных труб, в стенках которых сверлятся отверстия. Перед установкой фильтра на дно скважины нужно засыпать 30-50 сантиметров крупного песка или мелкого гравия. Вода подается в дом по водопроводу с помощью насоса, поэтому необходимо подвести кабель и металлопластиковые трубы.

Пробурить скважину глубиной больше 20 метров ручным способом будет очень сложно.

Любая готовая скважина на воду, обслуживание которой проводится в достаточном объеме, будет служить десятки лет. Обслуживание — это проверка крепежа, смазка и регулировка деталей насоса, электротехнические работы и так далее. Обычно «техосмотр» проходит на месте, не требуя демонтажа оборудования.

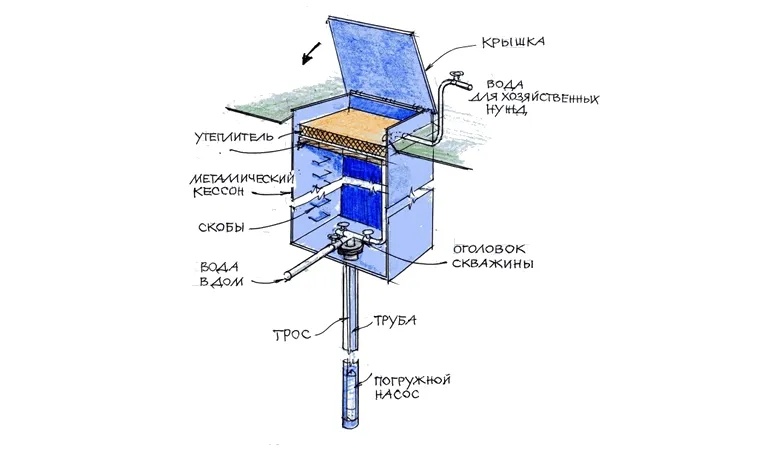

Также необходимо провести утепление скважины, а точнее ее верхней части.

Такие материалы, как полистирол (пенопласт), минеральная или стекловата лучше использовать, если грунтовые воды расположены близко, а также при глубоком промерзании почвы.

Слой утеплителя желательно делать толщиной 35-50 сантиметров.

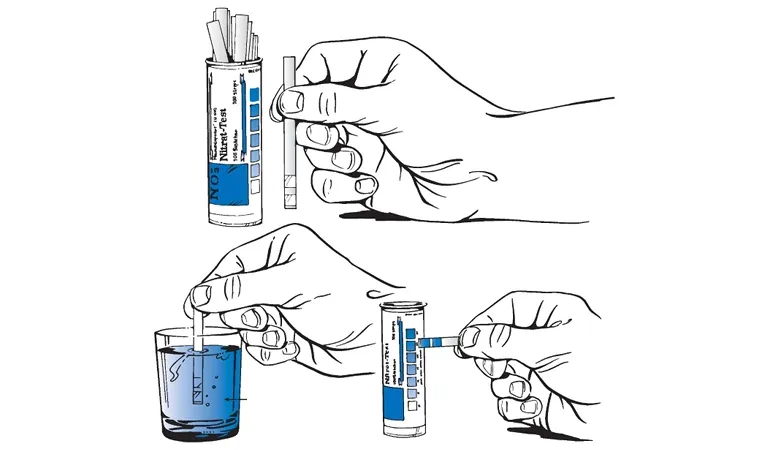

Как провести анализ качества воды

Питьевая вода стандартизируется по нормам Всемирной организации здравоохранения (ВОЗ). Ознакомиться с ними можно в «Руководстве по обеспечению качества питьевой воды».

Очищение воды из скважины проводится в специальных лабораториях после определения присутствия примесей в процентном соотношении. Анализ нужно проводить регулярно, так как состав может меняться из-за сезонных и даже суточных колебаний. На основе полученных результатов, скважина на воду очищается наиболее подходящим способом.

Очистка воды из скважины

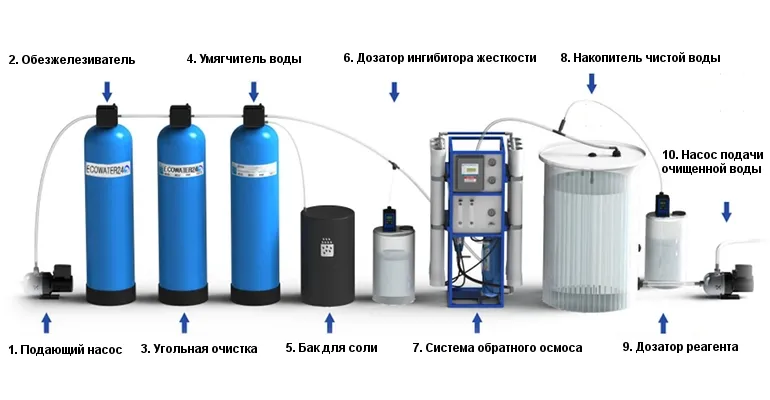

Универсальная система очистки воды из скважины — обратный осмос. Удаляются сразу несколько видов примесей, обеспечивается высокое качество жидкости. Поэтому для полного избавления от железа, гуминовых соединений, вирусов и бактерий можно использовать только эту систему.

После лабораторных анализов нужно обратиться к специалистам, которые подберут наиболее эффективную систему очистки.

Существуют такие типы фильтров для воды:

• Тип «кувшин». Содержит активированный уголь, который частично уменьшает количество загрязняющих примесей в воде. «Кувшин» не может удалить большое количество неорганических, органических примесей и бактерии. Вода фильтруется медленно. Через месяц нужно менять картридж.

• Угольный. Содержит активированный уголь, который хорошо очищает воду от хлора. Из-за возможного перерыва в работе водоснабжения, картридж часто засоряется, поэтому вода по составу может стать токсичной вдвойне. Не уменьшает количество бактерий, вирусов и неорганических примесей.

• Керамический. Способствует очищению воды только от «мусора» крупных фракций. Органические и неорганические вещества, вирусы и бактерии не задерживаются. Кроме того, фильтр быстро забивается грязью. Поэтому ему требуется частая очистка и дезинфекция.

• С обратным осмосом. Намного понижает содержание вредных и токсичных примесей в воде. Механические барьеры и мембрана очищают жидкость почти идеально, но теряются полезные минералы и возникает эффект дистилляции. Поэтому к фильтру нужно подключать минерализатор. Не уничтожает бактерии и вирусы.

• Метод коагуляции. При добавлении коагулянтов вода разделяется на 3 слоя. В верхнем собираются легкие примеси, в нижнем — токсины в виде осадка. Средний слой — питьевой. Требуется специальное оборудование. В домашних условиях процесс опасен, поскольку в воду могут попасть токсичные вещества из других слоев.

В завершении материала предлагаем посмотреть видео, на котором представлены работы по бурению:

Как обустроить скважину на воду своими руками?

Обустройство скважины для воды своими руками может быть достаточно сложным процессом и требует определенных знаний и навыков. Важно понимать, что качество и количество получаемой воды зависит от многих факторов, включая глубину скважины, геологические условия, выбор насоса и т.д.

Основные этапы обустройства скважины для воды:

1. Исследование местности: перед началом бурения необходимо исследовать местность, где будет расположена скважина, чтобы определить глубину, наличие водоносных горизонтов и геологических особенностей.

2. Бурение скважины: после исследования местности можно начинать бурение скважины. Для этого необходимо выбрать наиболее удобное место, на котором нет подземных коммуникаций и препятствий. Существует несколько способов бурения: ручной, механизированный, артезианский.

3. Обсадка скважины: после бурения необходимо установить в скважину обсадную трубу, которая будет защищать стенки скважины от обрушения и препятствовать попаданию в скважину грунтовых вод и посторонних примесей.

4. Установка насоса: для добычи воды необходимо установить насос, который будет поднимать воду из скважины. При выборе насоса необходимо учитывать глубину скважины, количество и качество воды, требования к производительности и другие параметры.

5. Подведение коммуникаций: после установки насоса необходимо подвести коммуникации к дому или другому объекту, для которого предназначается вода. В зависимости от потребностей можно установить фильтры, умягчители воды и другое оборудование для обработки и очистки воды.

Важно помнить, что обустройство скважины для воды является серьезным и ответственным делом, и лучше всего доверить его профессионалам. Если вы не имеете необходимых знаний и опыта, лучше обратиться к специалистам, которые смогут провести все работы качественно и безопасно.
