Свайный ручной бур — выбор инструмента для свай

Столб – ключевой архитектурный компонент многих видов ограждений и конструкций. Для правильной установки этого элемента необходим специализированный инструмент, такой как ручной бур для свай. С его помощью создаются отверстия в грунте, в которые затем устанавливаются столбы.

При необходимости устройства большого количества отверстий используют моторизированные буры, но в частном строительстве, в частности, во время самостоятельного возведения оград, применяются ручные варианты такого инструмента. Существует масса промышленно производимых моделей, но ничто не мешает самостоятельно изготовить бур, который будет удовлетворять локальные потребности. И обойдется дешевле покупного.

Необходимы хотя бы минимальные навыки работы со сварочным аппаратом и его наличие.

Альтернативный вариант – изготовление инструмента на заказ по выбранному проекту. В таком случае понадобится найти исполнителей и подходящий чертеж.

1. Конструкция земляного бура
2. Изготовление бура
3. Используемые материалы
4. Режущие элементы и их крепление
5. Некоторые модификации
6. Видео
7. Бур для свай ТИСЭ
8. Шнековый бур
9. Чертежи
10. Бур из лопаты
11. Бур для мягких грунтов
12. Базовые чертежи буров

Конструкция земляного бура

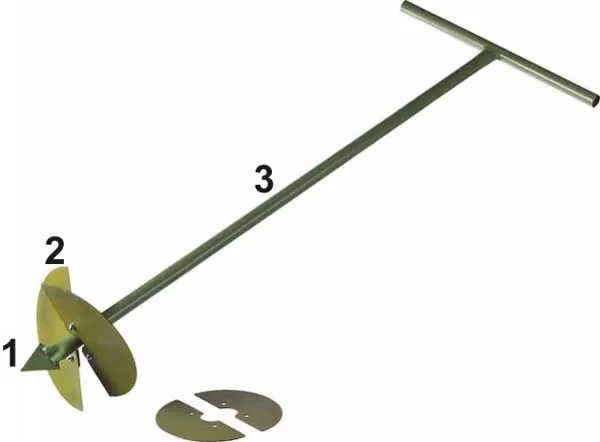

Принципиально каждый бур состоит из трех основных элементов:

1. Пика, которая погружается в грунт первой и центрирует весь инструмент на первых этапах бурения. Некоторые варианты шнековых буров и конструкций с землеприемником не оснащаются пикой.
2. Режущая часть, выполненная в виде шнека, половин дисков или имеющая иную конфигурацию.
3. Цельный или сегментированный стержень, к нижней части которого крепятся рабочие элементы, а к верхней – рукоятка или штифт для подключения к моторизированному блоку.

Различные типы и комбинации этих элементов составляют разницу между видами буров. Садовый бур снабжается пикой и двумя лопастями, закрепленными на основном стержне под определённым углом (как правило, 35-40 градусов к перпендикуляру оси). Это не самый производительный инструмент, используемый для устройства лунок под посадку или отверстий для небольших опор.

Шнековый бур – специфический вариант для быстрого устройства скважин под опоры ограждения. Он снабжается спиралевидной лопастью с несколькими витками для отвода грунта, которые режет лезвие в нижней части шнека.

Режущая кромка лезвия должна всегда оставаться самой низкой точкой шнека. В противном случае устройство не сможет бурить землю. Поэтому модели с двумя-четырьмя полукруглыми лопастями пригодны только для устройства неглубоких лунок под посадку растений. Непосредственно резание грунта производится только одним углом одной лопасти.

Бур с землеприемником представляет собой отрезок трубы большого диаметра, в нижней внутренней части которой закреплены лезвия чаще всего снабжаемые зубьями. При вращении бура они заполняют объем трубы над ними, после чего инструмент извлекается из земли.

Бур для свай ТИСЭ представляет собой инструмент предыдущего типа, снабженный откидывающимся лезвием для устройства расширений канала для заливки свайных оснований. Иногда вместо режущей части землеприемник снабжается глухим дном для сбора грунта, выбираемого откидным лезвием.

Изготовление бура

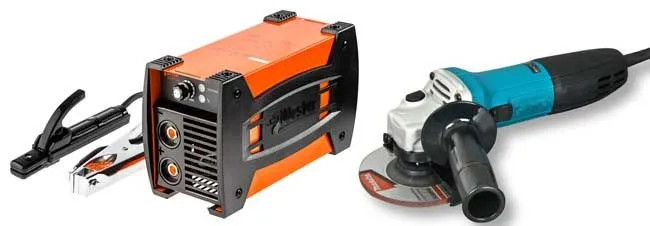

Основными инструментами для самостоятельного изготовления бура служат углошлифовальная машина и сварочный аппарат. Процесс начинается с выбора и подготовки основной оси инструмента. На эту роль подойдет кругла (диаметром 26,8-48 мм) или профильная (20×20-35×35) труба.

Из профильной квадратной трубы не получится сделать шнековый садовый бур своими руками. Для него используются исключительно трубы с круглым сечением.

Необходимая длина рассчитывается путем прибавления 50-60 см к глубине будущей скважины. Если итоговое значение будет превышать полтора метра, понадобится сделать штангу разборной. Механизм соединения может быть любой (резьбовое, шплинтовое или иное), главное – чтобы выдерживала нагрузки при вращении с сопротивлением.

Пика, как правило, изготавливается отдельно. Из отрезка трубы, внутренний диаметр которой равен наружному можно изготовить просто острый наконечник или сплющить трубу, а затем свернуть в спираль из одного-двух витков или заточить на манер острия бура по дереву. Среди других вариантов – напайка узкого спирального шнека. Хорошие результаты показывает использование бура по дереву сорокового диаметра. В таком случае диаметр концевого бура должен превышать наружный диаметр штанги.

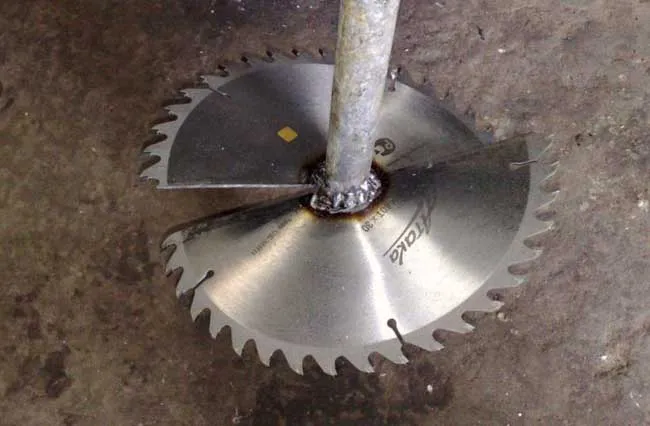

После того, как пика будет приварена к осевой штанге (или её нижнему сегменту), можно приступать к устройству основной режущей части. Для этого старый пильный диск от циркулярной пилы, диаметр которого соответствует параметрам необходимого отверстия, режется на две равные половины. Полученные лопасти привариваются к основной штанге выше пики. Предпочтительный угол к перпендикуляру оси составляет 30-40 градусов, к вертикали – строго 90. Режущие кромки затачиваются.

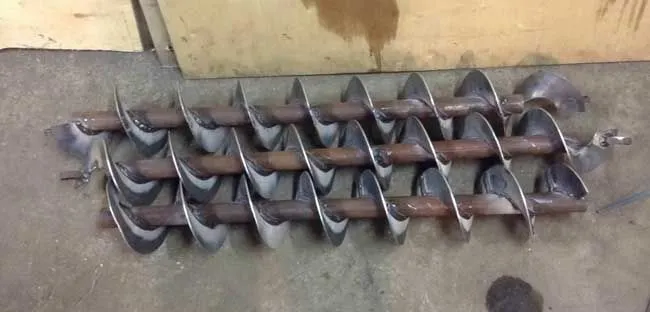

Еще один, более производительный вариант, заключается в изготовлении шнека. Для него из листового железа нарезаются круги, диаметр которых соответствует параметрам необходимого углубления. Количество дисков равняется количеству витков будущей спирали (не менее трех). Заготовки складываются в стопку, после чего в их центре высверливается отверстие, соразмерное наружному диаметру трубы.

После из дисков вырезается небольшой сегмент. Полученные детали необходимо сварить так, чтобы получилась пружина. Затем ее растягивают на лебедке, проваривают швы между витками с обратной стороны и крепят к оси.

Финальный штрих – рукоять. Она делается из отрезка той же трубы, которая была использована для осевой штанги или более подходящего под руку диаметра. Способ крепления зависит от личных предпочтений. Рукоять может быть приварена к оси, укреплена дополнительными перекладинами или выполнена в съемном виде.

Используемые материалы

В зависимости от типа изготавливаемого бура применяются различные материалы, но основу всегда составляют круглые или профильные трубы и листовой металл (отработанные пильные диски).

В качестве пики используются отрезки трубы, части сломанных буров по дереву, металлические пластины. Или изготавливаются модели без пик. Для устройства сочленений сегментов штанги служат шпильки и гайки.

В целом ассортимент необходимых и допустимых материалов зависит от выбранной конструкции. Его необходимо продумывать до начала работ.

Режущие элементы и их крепление

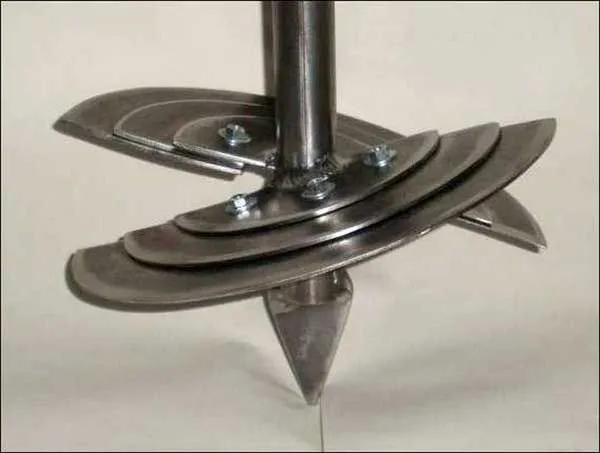

Режущая часть земляных буров может быть съемной или несъемной. Однако разъемное крепление допустимо только на вариантах с половинчатыми лопастями или пильных дисков или листового металла. Для этого к основной штанге крепятся полки, распложенные под таким же углом, что и лопасти. В полках высверливается 2-3 отверстия, к которым, при помощи болтов и гаек крепятся режущие части.

Сменные коронки можно делать и для буров с землеприемником. Для этого в арматурной дуге, которая крепит ковш к штанге, необходимо сделать уплощение, просверлить отверстие и нарезать в нём резьбу.

Шнековые режущие части крепятся к оси жестко. Для бурения отверстий различного диаметра имеет смысл сделать несколько насадок для одной рукояти.

Некоторые модификации

1. Прямые дробильные лопасти между пикой и режущей кромкой.
2. Многоярусное расположение лопастей с постепенно увеличивающимся диаметром.
3. Силовые ребра между углами лопастей и/или осевой штангой.
4. Короб-землеприемник, чтобы выбирать больше грунта за один заход.
5. Дополнительное лезвие с 2-3 зубцами для упрощения бурения плотных грунтов.
6. Съемные лезвия для быстрой замены в процессе выполнения работ.
7. И множество других, количество которых ограничивается только личной изобретательностью.

Видео

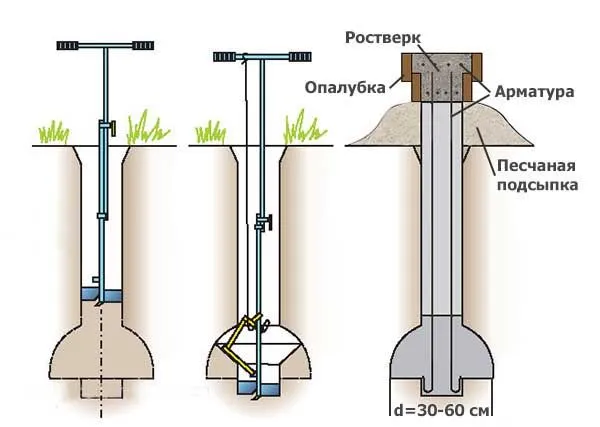

Бур для свай ТИСЭ

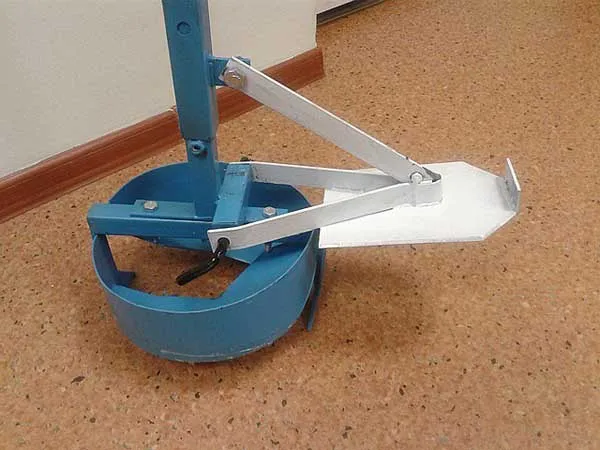

Принципиальное отличие бура для устройства свайных фундаментов заключается в наличии откидного лезвия и контейнера – землеприемника. Часто он изготавливается как отдельный инструмент вместе со шнековым буром для собственно скважин.

Механизм откидывания лезвия представляет собой тягу, которая двигает небольшой отрезов трубы большего диаметра, надетый на основную штангу. Это движение приводит в действие систему рычагов, опускающую лезвие.

Шнековый бур

Для устройства множества отверстий лучше применять именно шнековый бур. Для разовых проектов вполне подойдет рыбацкий коловорот для льда. Но для массового устройства отверстий лучше приобрести или сделать соответствующий бур из трубы и других материалов.

У шнекового бура «рабочей» выступает только один край лопастей. Второй можно снабдить гребенкой с несколькими зубьями, расположенным немного ниже режущей плоскости.

При наличии времени и средств значительно ускорить бурение лунок под столбы для забора поможет использование моторизированного блока и специальной станины.

Чертежи

Обилие конструкций позволяет создать узкоспециализированный инструмент для личных нужд. Рассмотрим некоторые чертежы таких вариантов.

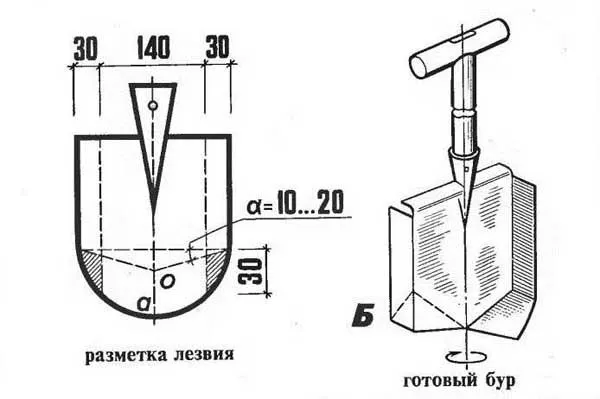

Бур из лопаты

При посадке растений глубина бурения не критична. Поэтому можно пожертвовать старую лопату для упрощения подготовки лунок. От нижней центральной точки следует отступить 30 мм. От нее прочертить линии к краям под углом в 10-20 градусов. Затем от каждого края отступить по 30 мм и начертить вертикали. Сегменты штыка, расположенные между вертикалями и линиями, расходящимися от центра – вырезать.

Затем разрезать отмеченные 30 мм от нижней центральной точки. Теперь остается только загнуть нижние и боковые части штыка в противоположные стороны по размеченным линиям. Земляной бур своими руками готов.

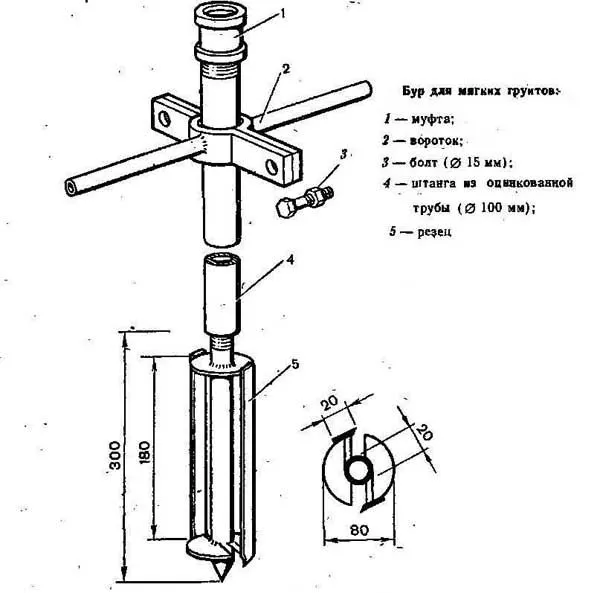

Бур для мягких грунтов

Бурение в грунтах невысокой плотности классическими типами буров не эффективно. Для этих целей лучше использовать специальный тип инструмента. Над пикой в одной плоскости размещаются две режущих полукруглых лопасти с расстоянием в 20-50 мм между их краями. В 180 мм над ними крепится плоская полка такого же диаметра. Затем между краями режущих полудисков и полкой приваривается вертикальный резец.

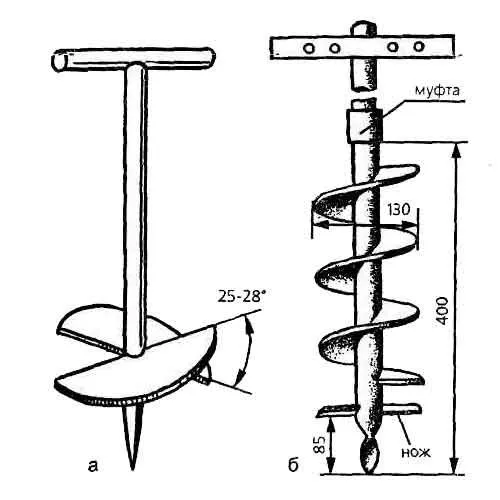

Базовые чертежи буров

В сети доступно множество чертежей буров различной степени сложности и изобретательности. Но в качестве базового варианта ничто не мешает использовать собственную конструкцию, опробованную на практике и выбранную методом проб и ошибок.

Таким образом, ручные и автоматические буры для столбов позволяют достаточно быстро устраивать необходимое количество отверстий и при этом предельно просты в изготовлении. На весь процесс от выбора материалов до первого пробного бурения вряд ли уйдет больше одного дня.

Какой диаметр бура выбрать для забора?

Диаметр бура для забора зависит от нескольких факторов, таких как высота забора, тип грунта, диаметр опорных столбов и других параметров конструкции. Вот некоторые рекомендации по выбору диаметра бура для забора:

• Для установки заборов из профильной трубы, часто используют буры диаметром 100-150 мм. Этот диаметр позволяет легко вставить столбы в землю и обеспечить достаточную прочность конструкции.

• Если забор предполагается устанавливать на глинистом грунте или в зоне высокого уровня грунтовых вод, то следует выбирать буры большего диаметра (например, 200 мм), чтобы обеспечить надежную фиксацию столбов.

• Для заборов с большой высотой (более 2 м) и большими опорными столбами (более 100 мм в диаметре) необходимо выбирать буры большего диаметра, чтобы обеспечить достаточное укрепление в грунте.

• При выборе диаметра бура следует также учитывать тип грунта. Например, для установки забора на песчаном грунте можно использовать буры меньшего диаметра, так как песок легче пробивается, чем глина или камни.

• Если вы не уверены в правильном выборе диаметра бура для забора, лучше проконсультироваться с профессиональными строителями или специалистами в этой области.

В любом случае, перед выбором диаметра бура следует тщательно изучить условия местности, где будет устанавливаться забор, чтобы выбрать оптимальный диаметр и обеспечить надежность и долговечность конструкции.
