Чертеж для сборки бура ТИСЭ своими руками

При возведении свайного или столбчатого фундамента невозможно обойтись без использования бура Тисэ. Его можно приобрести в специализированном магазине, либо, воспользовавшись чертежом, изготовить своими руками. Если интересует, можно также обратить внимание на вопросы, связанные с чертежами бура Тисэ.

• Преимущества Тисэ технологии
• Строение бура Тисэ-Ф
• Характеристики
• Изготовление бура своими руками
• Необходимые материалы
• Способ изготовления
• Как применять
• Советы и секреты
• Цена
• Книги по теме:

Преимущества Тисэ технологии

Тисэ технология чаще всего используется в индивидуальном строительстве. Этот метод стремительно набирает популярность из-за универсальности и повышенной прочности, позволяющей использовать ее, практически, на любом грунте. Фундамент, выполненный по такой технологии, отличается повышенной долговечностью.

Широкое распространение этот метод получил благодаря набору исключительных характеристик, позволяющих использовать его как в обычном дачном строительстве, так и в больших масштабах бригадами рабочих.

Свая, созданная буром ТИСЭ имеет несущую способность в несколько раз больше обычной цилиндрической

Так, он обладает массой преимуществ, выгодно отличающих его от конкурирующих технологий:

• низкой ценой в сочетании с отменным качеством;
• высокой прочностью получаемого фундамента;
• хорошими теплопроводными характеристиками;
• возможностью возведения на любом грунте в разнообразных климатических условиях;
• отличной морозоустойчивостью;
• простотой выполнения в сжатые сроки.

Все это способствует чрезвычайно широкому распространению классической технологии Тисэ.

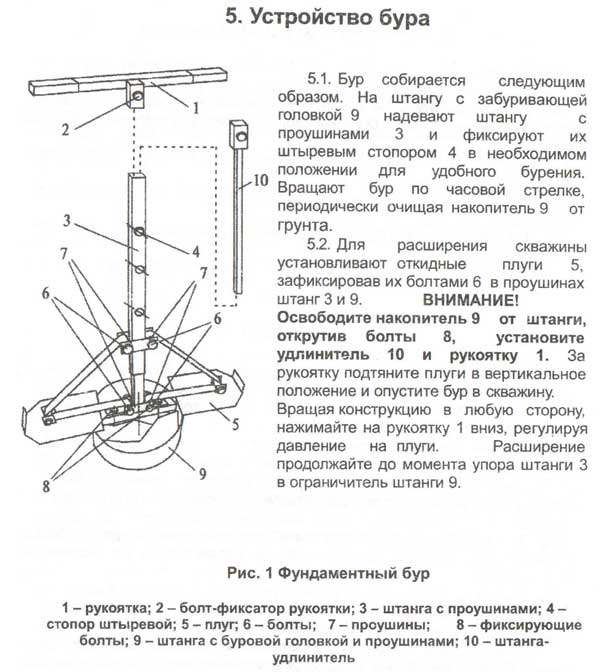

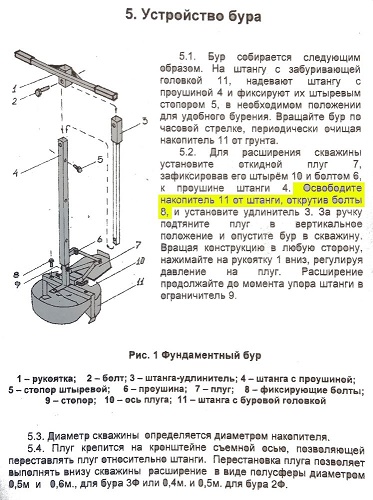

Строение бура Тисэ-Ф

Основными рабочими инструментами для возведения фундамента по этой технологии можно считать переставную опалубку и самобур, благодаря которому этот метод и получил свое название. Бур Тисэ-Ф используется для бурения скважин под сваи, которые имеют расширения в основании.

Инструмент состоит из:

• рукоятки для вращения;
• штанги (основной и удлиняющей секции) для регулировки глубины бурения;
• грунтоприёмника (накопителя) для рыхления и забора почвы;
• откидной лопатки для расширения скважины.

Именно этими особенностями конструкции обеспечивается комфортность использования.

Все работы выполняются благодаря следующему принципу действия:

• регулировка длины осуществляется за счет раздвигающихся секций штанги. Каждая часть имеет длину 110 см;
• рукоятка легко надевается на любую из них;
• фиксаторы закрепляют каждую секцию;
• грунтоприемник обладает диаметром 250 мм, приблизительно, в соответствии с диаметром углублений;
• цилиндрическая форма накопителя обеспечивает вертикальное положение скважин;
• направляющий штырь держит заданное направление при препятствиях;
• забор почвы осуществляется пластинами и резцами-разрыхлителями;
• крепление к накопителю откидной лапки происходит с помощью шпилек;
• шнур помогает поднимать лопату, опускание происходит под действием собственного веса.

Характеристики

В специализированных магазинах можно купить два варианта бура Тисэ, которые отличаются лишь конструкцией накопителя.

В легких грунтах с бурением справится один человек, а в глинистых почвах работать придется вдвоем

Общие подробные характеристики стандартного инструмента можно посмотреть в таблице:

Изготовление бура своими руками

Бур Тисэ можно сделать своими руками по чертежу. Для этого используется кусок трубы, диаметр которого составляет от 25 до 32 см. Для режущего элемента можно применить разрезанный пополам диск пилы.

Необходимые материалы

Для самостоятельного изготовления бура Тисэ не обойтись без следующего набора инструментов и материалов:

• болгарки;
• сварочного аппарата;
• электродрели;
• кисти малярной;
• приблизительно 20 см водопроводной трубы, диаметр которой около 32 см;
• профильной трубы сечением 40х40 мм, двух кусков, длина которых составляет 150 см;
• полосы металла размером 5х25 см, толщиной около 3 мм;
• полосы металла 3х120 см, толщиной 2 мм;
• диска пилы диаметром 22 см;
• шнура капронового длиной 300 см;
• антикоррозионной краски.

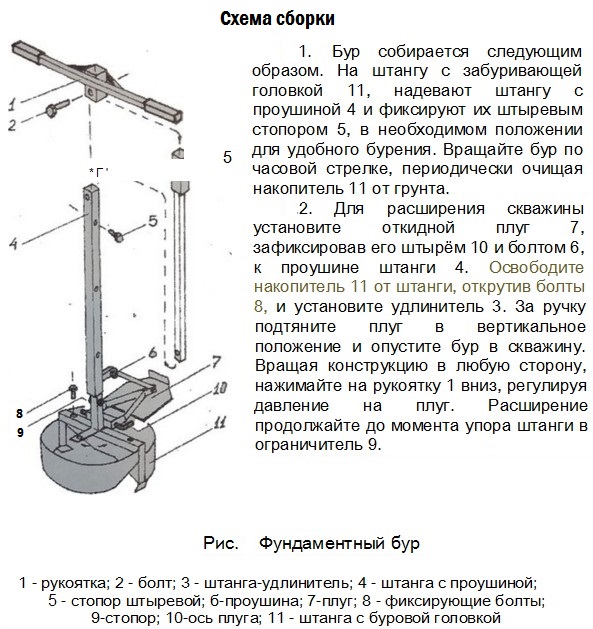

Способ изготовления

Основа бура — водопроводная труба диаметром от 15 до 20 см, которая и будет накопителем грунта.

Конструкция и материалы бура ТИСЭ позволяют сделать его своими руками самым простым инструментом

Сделать можно таким способом:

• вварить две вертикальные пластины шагом 40 мм в верхнюю часть куска водопроводной трубы;
• вставить между вваренными пластинами, а затем приварить кусок профиля. Это станет основной осью бура;
• разрезать наполовину диск пилы с помощью болгарки;
• с нижней стороны трубы под углом примерно 15° приварить две половинки диска пилы. К корпусу режущей кромкой приваривать одну сторону, а другую — к оси;
• сделать профиль с внутренним размером немного больше профильной трубы, используя полосу из металла. Если профиль квадратной формы, к нему необходимо приварить ушко с отверстием диаметром 8 мм и надеть на профиль. Оно предназначено для перемещения плужка;
• из другой металлической полосы согнуть два П-образных профиля размером 40х40 мм;
• приварить их к оси так, чтобы получился внутри квадрат, куда и надо вставить удлинитель штанги. Так, в результате должно получиться, что один профиль присоединяется к верхней части, другой -к нижней, приблизительно 50 см;
• со стороны режущих элементов в ось вставить старое сверло, диаметр которого около 20-25 мм и вварить;
• по краям вваренных пластин сделать две петли с углублениями диаметром 8 мм. В эту часть в будущем будет закрепляться плужок;
• отрезать из металла часть длина которой будет на 12 см больше, чем радиус трубы;
• эту часть просверлить, сделав отверстие диаметром 8 мм, и приварить в середине петлю;
• лезвие плужка закрепить к петлям, а к петле в середине лезвия прикрепить шнур. Когда он будет подниматься вверх, то лезвие плужка будет прижато к оси штанги, а когда шнур будет отпущен, лезвие будет опускаться, и из-за этого внизу отверстия создастся расширение в форме сферы;
• к удлинителю оси приварить поперечину длиной около 60 см, вращающую бур Тисэ.

Готовую конструкцию надо очистить от грязи, обезжирить и покрыть антикоррозионной краской.

Как применять

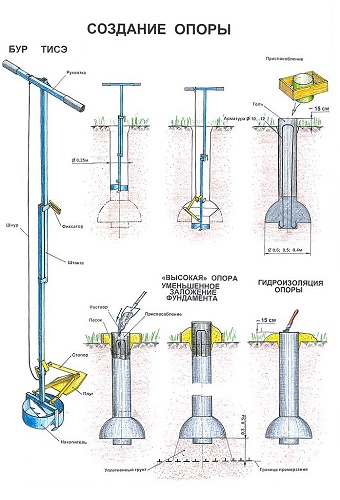

Для того, чтобы создать скважину для фундамента бур необходимо поставить на заранее отмеченное место, и вращать так, чтобы происходил забор земли в накопитель режущей части.

После того, как он наполнится, бур достают и чистят от почвы. После того как необходимая глубина будет достигнута, плужок надо отпустить, и, вращая, сформировать нижнее уширение.  В подготовленную скважину надо установить арматуру, стакан из рубероида и залить сваю под ростверк основы бетоном.

Народные умельцы создали целую массу самых разных конструкций, с помощью которых в почве делают углубления с расширением внизу в виде полусферы.

Советы и секреты

Такой инструмент можно легко сделать своими руками, и, если потребуется, изменить конструкцию, адаптировав к необходимым условиям, зависящим от вида почв, на которых возводится основание. Понятно, что, если расширять углубление внизу, то, в любом случае, в образовавшемся отверстии будут какие-то недостатки.

Так, рекомендуется прислушаться к советам умельцев:

• для применения бура на сложных почвах не стоит очень заострять кромки резцов;
• если в грунте много камней диаметром до 5 мм, то расстояние между кромками лучше увеличить. В этом случае, они не попадут в приемник, в противоположном случае, камни будут постоянно забиваться в зубчики;
• для того, чтобы рыхлить грунт, стоит сварить на трубу несколько клыков. Прежде всего, это касается глинистых почв, а также рекомендуется и для сыпучего грунта;
• если кромки резцов расположить недалеко друг от друга, то такой инструмент будет с легкостью не давать земле осыпаться.

Бур ТИСЭ без проблем справляется с небольшими корнями деревьев и выталкивает отдельные камни до 5 см

Использовать такой инструмент довольно просто.

Цена

Если, все-таки, решено не тратить время на изготовление инструмента, его можно просто купить в специализированном магазине, причем необходимых размеров и конфигурации.

Покупая этот инструмент необходимо обратить внимание на следующее:

• длину рукоятки, и есть ли возможность ее увеличить для повышения удобства работы;
• диаметр части, ответственной за резку, от чего зависит диаметр будущего углубления;
• качество металлической составляющей;
• вес. Ведь чем меньше будет бур, тем комфортнее можно работать.

Для некоторых, из-за повышенной стоимости и сложности технологического процесса, лучше будет арендовать бур.

Но, если он необходим для многоразовых работ, купить фундаментный бур Тисэ- Ф можно как в строительных магазинах, на рынках, так и у официальных дилеров.

Цены зависят от конкретного типа и варьируются от 3 500 до 5 000 рублей по Москве. Вполне вероятно, что в зависимости от региона, цена будет несколько отличаться.

Среднюю стоимость новых моделей можно посмотреть по таблице:

Бур Тисэ — это необходимых инструмент, предназначенный для того, чтобы сделать скважины при строительстве свайного или столбчатого фундамента. Бур Тисэ всегда можно купить в специализированном магазине, а можно попробовать сделать своими руками по чертежам, при этом сэкономив на всем строительстве.

Подробнее об изготовлении фундаментального бура Тисэ, предназначенного для бурений скважин под сваи, своими руками можно посмотреть в видео:
