Чертеж бура тисэ — изготовление своими руками с фотографиями и инструкцией.

Сравнение характеристик сметной стоимости технологии ТИСЭ с другими способами строительства основания

Соблюдение методики ТИСЭ широко популярно благодаря ее высокой надежности и доступности. Средняя цена за один погонный метр основания составляет 3-5 тысяч рублей по всей стране. Этот расчет включает в себя затраты на строительные материалы.

Существенное отличие наблюдается в точном сравнении методик создания фундамента. Сооружение стандартного монолитного бетонного основания за 1 погонный метр стоит 10 тыс. рублей. Отдельные вариации нуждаются в увеличении бюджета втрое и даже вчетверо.

Налицо существенная экономия, деньги можно потратить на отделку.

Свайное основание ТИСЭ увеличивает надежность фундаментной конструкции. Открывается возможность использовать сооружение на пучинистых участках. Земляные работы остаются прежними. Технология практически не меняется. Средства можно потратить на декорирование капитального сооружения.

Средняя оценка

оценок более 0

Поделиться ссылкой

Особенности фундаментов ТИСЭ

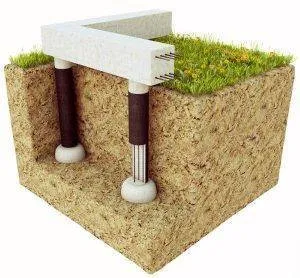

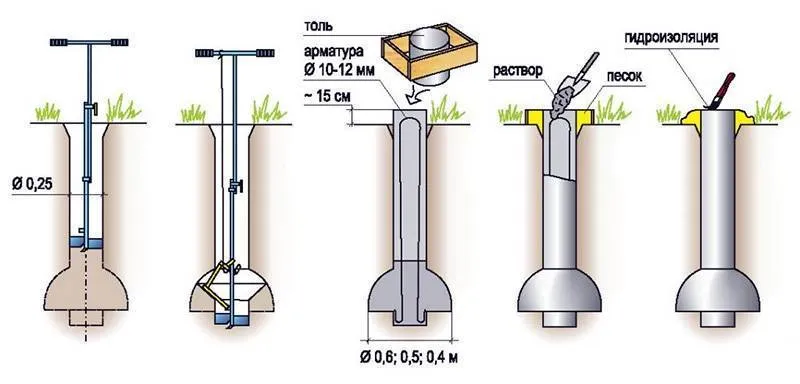

Фундамент ТИСЭ: схема устройства.

Универсальный фундамент по технологии ТИСЭ – это столбчато-ленточная конструкция, где бетонные сваи связаны между собой железобетонным монолитным каркасом. В строительстве используются только высокопрочные бетонные конструкции необычной формы.

Снизу конструкции предусмотрены полусферические расширения, которые обеспечивают дополнительную надежность и прочность несущих элементов. Такая конструкция обеспечивает большую площадь опоры и равномерное распределение массы на всю площадь перекрытия в грунтах всех типов.

Особенность технологии в том, что сваи ТИСЭ сделать самостоятельно прямо на строительной площадке не составит труда. Поэтому не удивительно, что ТИСЭ пользуется популярностью и обладает широкой распространенностью, особенно в учетом того, что можно сделать ТИСЭ своими руками, а не покупать готовые строительные конструкции.

Она способна выдержать массу больших каркасных домов и каменных сооружений без усадки. Сваи стойкие к морозу и вспучиванию грунтов, поэтому нет вертикального смещения будущих зданий. При создании проекта фундамента на склоне с большим градиентом спуска, нужно изначально предусмотреть сваи различной длины.

Сваи ТИСЭ соединяются между собой армированием и бетонированием в опалубке. Если строитель делает фундамент ТИСЭ своими руками, тогда опалубка не соприкасается с грунтом, он только соединяет сваи между собой, а нагрузка самого здания равномерно распределяется по всей площади покрытия свай. Почему опалубка не должна соприкасаться? Чтобы выталкивающие силы грунта не действовали на фундамент. Поэтому здания на таких фундаментах – это надежность и долговечность.

Общие сведения

Если вы будете иметь устройство, которое в состоянии бурить даже самые проблемные виды почв, у вас будет огромное преимущество. Для тех почв, которые имеют высокий уровень содержания воды, был модифицирован бур для ручных работ, и при его помощи можно эффективно производить заливку фундамента.

По этой причине, если вы собрались делать столбчатый или свайный фундамент, вам следует ознакомиться с тем, как сделать бур ТИСЭ своими руками.

Особенности конструкции

Конструкция устройства ТИСЭ для ручного пользования, которая дает возможность формировать скважины, на самом деле проста. Сюда входят:

• Штанга, у которой есть две соединяющие части. Главная из них дает возможность проводить работы по бурению на небольшой глубине, а дополнительная поможет увеличить скважины для сваи. Секция в длину равна 1,1 метр. Фиксация производится при помощи специальных фиксаторов. Благодаря конструктивным особенностям каждой из частей штанги вы сможете подсоединить механизм вращения.
• Рукоятка, которая помогает осуществлять вращение бура ТИСЭ.
• Накопитель грунта с диаметром 25 см, который обеспечивает рыхление и забор почвы. В накопителя цилиндрическая конфигурация, которая обеспечивает вертикальное формирование шахты. Благодаря особенностям конструкции исключены отклонения от вертикали, которые могут быть вызваны наличием препятствий. Забор почвы, которая была разрыхлена, осуществляется при помощи шнекового механизма, расположенного внизу приемникам.
• Приспособления для откидывания, которое дает возможность увеличить нижнюю часть углубления для фундамента. Вы сможете формировать расширение на 50-60 см. Процесс осуществляется при установке приспособления по всем проектным требованиям. Поле того, как штанга будет надета, откидную лопатку следует прикрепить к накопителю почвы специальной шпилькой. Вручную будет осуществляться движение вверх, а вниз под действием тяжести. Для изготовления ТИСЭ ура используют подходящие чертежи.

Разновидности грунтоприемников

В основе строительной площадки находится много почвы разного вида (тяжелая, с наличием камней, или же легкая с большим количеством сыпучих пород). Из-за этого появилась необходимость в изготовлении грунтоприемника, который дает возможность повышать производительность бурения грунтов.

Существуют следующие виды накопительных емкостей, которые дают возможность разрабатывать:

Тяжелый грунт. Отличительной особенностью такого устройства является то, что есть равномерно распределенные четыре вертикальных элементы, имеющих конусообразную форму.

Компании, которые делают бур ТИСЭ своими руками, по требованию заказчиков укомплектовывают бур для создания скважин парочкой грунтоприемников. Сваи, установленные при помощи этого бура, имеют несущую способность, превышающую в несколько раз обычные цилиндрические элементы.

Преимущества и недостатки

Создание основания с помощью бура для фундамента, выгодный способ, позволяющий сохранить много времени на постройке свайного, столбчатого или ленточно-столбчатого фундамента. Несмотря на привлекательность идеи, о быстрой закладке фундамента, надо решить стоит ли тратить на бур деньги, или, возможно строительство такого фундамента не подходит для данной почвы.

1. Простота, главное, что нужно знать для правильного использования – крутить по часовой стрелке и вовремя вынимать землю.
2. Сокращение затрат времени на возведение фундамента столбчатого типа.
3. Безопасность для экологии, при работе используется только сила тяжести и ручной труд для прокручивания устройства.
4. Надёжность и максимально простое строение механизма позволяют не беспокоиться о дорогостоящем ремонте, только при частом использовании нужно затачивание режущих частей.

1. Цена варьируется от 3 до 5 тыс. рублей.
2. Трудно использовать на каменистых почвах, приёмник может захватывать камни только диаметром до 5 см.
3. Тяжело использовать на сухих, слежавшихся почвах, возможно, потребуется дополнительная подготовка по предварительному заливанию воды в ямки. На особо трудных местах использовать ручной механизм не представляется возможным.

Виды конструкций и использование

Конструкцию инструмента можно менять по своему усмотрению. Например, помимо всего прочего, можно приделать специальный плуг для разрыхления грунта («клыки» или рипперы).

Для бура хватит и двух таких вертикальных «клыков». Только приделывать их нужно близко друг к другу и в горизонтальном положении – это остановит просыпание земли обратно, при этом грунт будет хорошо собираться.

Рипперы будут полезны для всех видов почв, но особенно они нужны для тяжелого грунта, когда очень острые режущие кромки не особенно актуальны.

Пожалуй, здесь больше актуален их наклон, чтобы собирать больше земли. Если в почве содержится много мелких камней, то между кромками делают большее расстояние, чтобы камни не забивались в устройство.

Для нормального сбора грунта у каменистых почв тоже нужны рипперы. Для почвы с большим содержанием глины также нужны рипперы.

Такой бур может справиться не только с камнями, но и с небольшими корнями деревьев.

Использовать такой инструмент достаточно легко. Сначала нужно отметить места бурения в земле, затем снять верхнюю часть, чтобы открылся грунт.

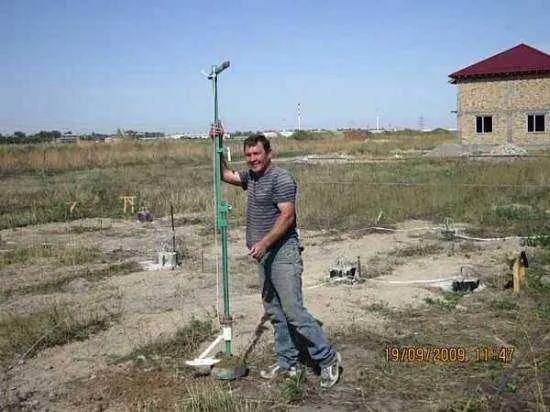

После этого нужно поставить бур на места, где будут скважины, и вращать по часовой стрелке. Во время этого действия происходит наполнение накопителя грунтом.

Периодически нужно доставать прибор и чистить его от земли. Когда нужный размер скважины будет достигнут, опускают рипперы и вращательными движениями расширяют отверстие внизу.

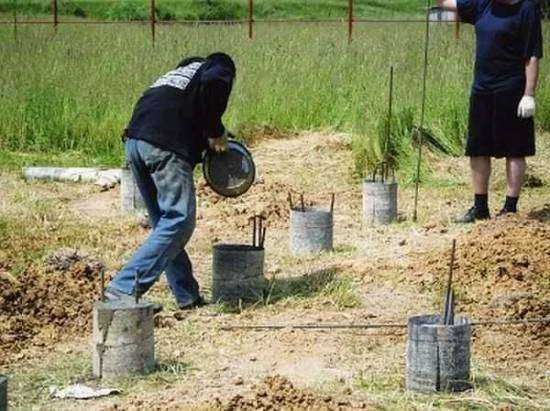

Затем в готовое отверстие ставят рубероидный стакан и арматуру, а потом заливают до верхней части скважины бетоном.

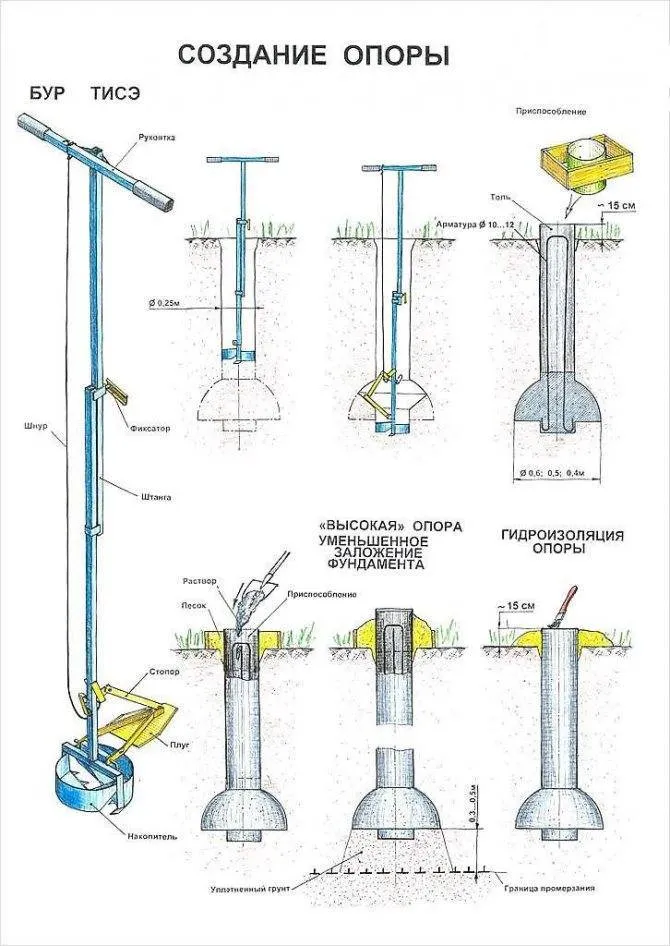

Ниже представлен чертеж использования бура.

Фото:

Однако, несмотря на простоту применения, в использовании такого устройства есть свои нюансы.

Например, чтобы фундаментный бур оставался на прежнем месте и не углублялся дальше, следует покрутить прибор в противоположную (против часовой стрелки) сторону.

Также следует контролировать наклон режущих кромок, чтобы земля сыпалась в накопитель.

Конечно, самодельный фундаментный бур имеет и свои минусы. К примеру, такой инструмент не сделает идеальные отверстия для свай, но это зачастую оказывается не очень важным, поскольку сваи прочно стоят и удерживают дом.

Кроме того, самодельный бур можно усовершенствовать способами, описанными выше и подогнать его под тип грунта.

Разумеется, готовый инструмент в чем-то превосходит приспособление, сделанное в домашних условиях.

Но очень немногим людям бур нужен постоянно – на нечастое использование самостоятельно сделанная вещь вполне подойдет.

Видео:

Для многих людей такой бур – большая находка, т. к. в нем задействовано не очень большое количество материалов, его относительно просто сделать самим.

Кроме того, такой способ вполне экологичен и безопасен для грунта и почвы, потому что не затрудняет движения пород.

Единственное, что может вызвать трудности при использовании такого бура и технологии – это необходимость утепления фундамента, чтобы будущий дом не промерзал.

Важный дисклеймер: Весь описываемый материал — лишь мой опыт. Это не правило «как надо делать», а лишь «как решил делать я». Но лично я люблю учиться на чужом опыте и чужих ошибках, ведь собственных не избежать, поэтому и решил написать такой отчет. Теперь можно к сути.

Технология строительства столбчатого фундамента ТИСЭ с ростверком

Главный принцип при применении ТИСЭ – возведение ростверка, опирающегося на опорные столбы фундамента с расширением нижнего конца (подошвы). Столбы для такого фундамента нельзя считать полноценными сваями, хоть скважины для них бурятся по тому же принципу – опоры для фундаментного основания ТИСЭ погружаются на меньшую глубину, а привычные всем сваи не имеют уширения в нижней части.

Бурение скважины с уширением внизу

Отличительная черта ТИСЭ – ростверк столбчатого типа. Практически фундамент тисэ обеспечивает полное нивелирование сил пучения, пытающихся давить на фундамент в межсезонье и при замораживании/оттаивании грунта. Что еще выделяет это сооружение среди аналогичных по функционалу оснований:

1. Сваи (столбы, опоры) погружаются ниже уровня промерзания грунта в регионе;
2. Минимальная площадь соприкосновения опоры с грунтом по боковым поверхностям;
3. Пучинистые грунты заменяются на гравий или щебень на площади строительства дома и за ее пределы на 1,5-2 метра (на расстояние обустройства дренажа и отмостки);

Еще одно достоинство, которым обладает свайный фундамент тисэ: опоры с расширением в нижнем торце (пятке) можно изготавливать по традиционной технологии, а при заглублении сваи (опоры) намного проще пробурить скважину шире, чем диаметр опоры. В скважине заливается пятка, на которую устанавливается трубчатая опалубка диаметром меньше, чем подошва.

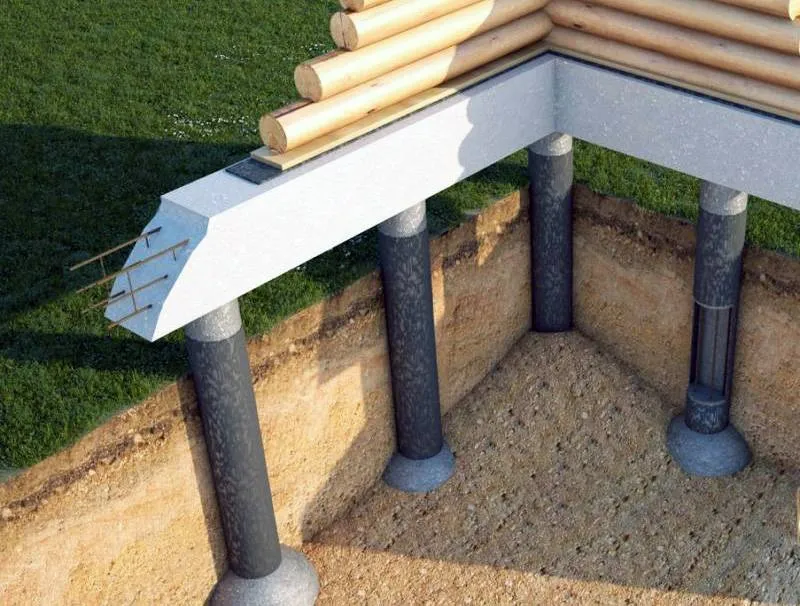

Объемный 3-D проект фундамента ТИСЭ

Свободное пространство в скважине заполняется сыпучими материалами для создания дренажа вокруг опоры. Если же применять обычные сваи (без расширенной подошвы), то глубину бурения придется увеличивать, погружая столбы ниже уровня промерзания грунта как минимум на 1 метр, чтобы силы выталкивания пучинистого грунта не смогли воздействовать на подошву сваи.

Опора должна армироваться изнутри, что придаст фундаменту дополнительную прочность. Так, фундамент тисэ своими руками для одноэтажного каркасного дома может иметь всего 2-3 сваи ТИСЭ вместо 10-15 обычных погружных свай, которые вбиваются через 1-1,5 на всех линиях несущих стен.

Для индивидуального застройщика строительство такого инновационного фундамента представляет трудность в одном: как расширить подошву скважины? Покупать специально для этой цели разработанный бур ТИСЭ — очень дорого для одноразовой работы, и это – единственный недостаток авторского метода, так как придется сооружать самодельный бур из подручного стройматериала.

Самодельный бур для скважин с расширяющейся пяткой

Порядок действий

1. Наконечник можно сделать из сверла диаметром от 10 мм, чтобы бур шёл ровно, потому что свая требует вертикальной точности. Сверло неплохо справляется с этой задачей. В качестве резцов для забора земли подходит диск от циркулярной пилы, который распиливается пополам и приваривается к трубе.
2. Трубу нужно подбирать длиной из расчёта на глубину будущей сваи. Для частного строительства вполне подойдёт трёхметровая труба с внешним диаметром 32 мм с толщиной стенок 2,5 мм.
3. Угол наклона резцов рекомендуется сделать примерно 30 градусов, не больше, потому что иначе будет плохо работать.
4. Ручку лучше сделать съёмной, так как бур в процессе будет углубляться. Для ручки подойдёт труба меньшего диаметра чем основная, например, 25 мм. Она вставляется в основную трубу. Просверливаются отверстия. Соединение болтовое. К ручке приваривается поперечина. С её помощью осуществляется вращение всей конструкции. Рекомендуется приварить ещё и дополнительные держаки. Они облегчат вращение, снизят дискомфорт и усталость от работы.
5. В соединительную часть по мере необходимости вставляется заранее подготовленный удлиняющий переходник. Стыковая часть из трубы меньшего диаметра приваривается к основной, соединение также болтовое.
6. Плуг – это тот элемент конструкции бура ТИСЭ, который позволяет сделать расширение там, где будет основание сваи, так называемую пятку. Бетон класса прочности 25 МПа на сжатие работает с огромным запасом.
7. Пятка нужна для того, чтобы увеличилась площадь опоры на грунт. Плуг крепится верёвкой или тонким стальным тросом. Пока не дошли до глубины расширения, плуг держится параллельно трубе.
8. Когда достигнута необходимая глубина, и пора делать пятку, с помощью верёвки плуг опускается и начинает расширять отверстие. Плуг можно сделать из подручных материалов. К листу металла привариваются уголки. К основной трубе приваривается короткая трубка.
9. Болтами лист металла с уголками крепится к трубке, что обеспечивает подвижность конструкции плуга. Длина плуга подбирается с учётом желаемого диаметра пятки сваи.

Преимущество изготовления бура ТИСЭ своими руками в том, что вы можете оснастить свой строительный инструмент различными деталями. Их выбор зависит от характера грунта на участке строительства. Для тяжёлых грунтов, в том числе каменистых, не нужны острые кромки режущих деталей. Гораздо важнее, с каким наклоном они установлены, так как это влияет на количество захватываемого грунта

Стоит обратить внимание на клыки, которые смогут разрыхлять тяжёлую почву. Наличие в грунте камней до 5 см подразумевает увеличение расстояния между режущими кромками. Это нужно, чтобы мелкие камни легко попадали в сборник грунта

Для глинистых грунтов данная конструкция тоже подходит. При возведении объекта на сыпучем грунте имеет смысл оснастить бур ТИСЭ дополнительными элементами рыхления. Вертикально расположенные клыки отлично справятся с этой задачей. Острые кромки бура в таком случае располагаются под меньшим углом к горизонтальной плоскости и достаточно близко, что позволяет собирать почву. Именно такая конструкция препятствует тому, чтобы собранный грунт высыпался обратно в скважину

Это нужно, чтобы мелкие камни легко попадали в сборник грунта. Для глинистых грунтов данная конструкция тоже подходит. При возведении объекта на сыпучем грунте имеет смысл оснастить бур ТИСЭ дополнительными элементами рыхления. Вертикально расположенные клыки отлично справятся с этой задачей. Острые кромки бура в таком случае располагаются под меньшим углом к горизонтальной плоскости и достаточно близко, что позволяет собирать почву. Именно такая конструкция препятствует тому, чтобы собранный грунт высыпался обратно в скважину.

Сделать бур ТИСЭ своими руками несложно. Если понять принцип его действия, на само изготовление может хватить нескольких часов. В использовании он тоже достаточно прост. Перед непосредственным применением бура на участке размечаются места будущих скважин. Необходимо удалить верхний слой почвы, добраться до грунта. Устанавливаем бур ТИСЭ вертикально, ориентируясь на грунтоприёмник. Вращают бур по часовой стрелке. Почву, которая будет накапливаться в процессе продвижения бура в глубину, необходимо время от времени удалять. Для этого бур достают из скважины.

Глубину бурения нужно постоянно контролировать с помощью рулетки. На глубине, которую заранее определили как уровень расширения или пятки, пора применять плуг. Скважина получит расширение на глубине, что обеспечит в дальнейшем прочность сваи и всей конструкции в целом. На данном этапе стоит быть предельно внимательным и доставать инструмент из скважины только с собранным плугом. Иначе можно разрушить стенки скважины.

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

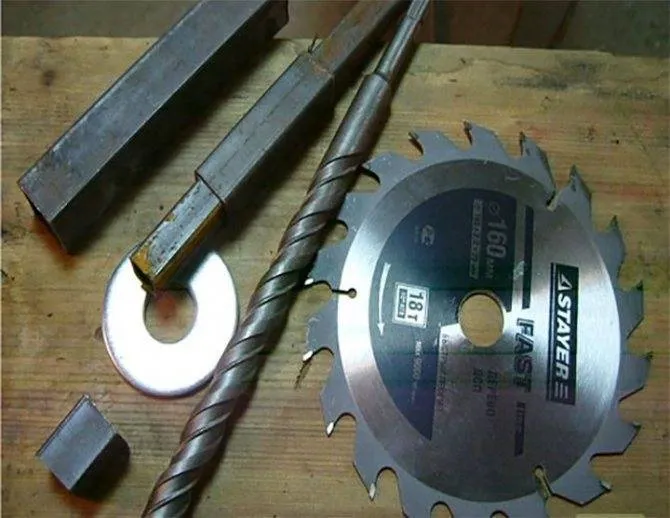

Чтобы собрать заготовки под основные элементы бура, понадобятся:

1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

• сварочный аппарат с электродами, защитной маской;
• болгарка с дисковыми насадками;
• электрическая или ручная дрель;
• молоток;
• точило;
• тиски;
• клещи;
• маркер, рулетка;
• циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

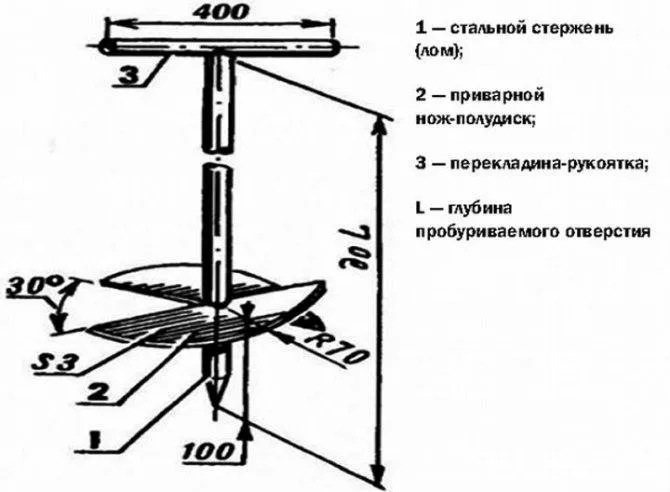

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия. Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

1. С одной стороны вала приварить полки из утолщенной стали.
2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
4. Закрепить лопасти болтовым соединением.

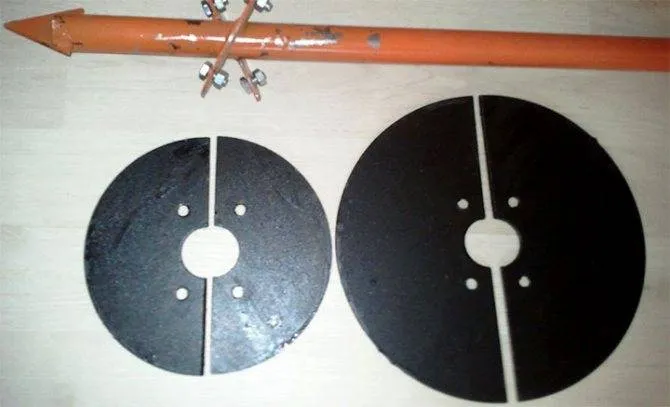

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

1. Из двух половинок круга.
2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Фундамент ТИСЭ: порядок работ

В самой методике ТИСЭ есть некоторые рекомендации:

• Сваи заглублять примерно на 20 см ниже уровня промерзания для региона.
• Для армирования сваи используют четыре прута ребристой арматуры диаметром 10-12 мм. Располагать прутья нужно не ближе, чем 4 см от края.
• Если уклон участка больше 10%, выпуск арматуры необходимо связать с ростверком.
• Ростверк использовать или высокий — приподнятый на 150 мм над грунтом, или делать свайно-ленточный фундамент с мелкозаглубленной лентой. Второй вариант используют для тяжелых зданий, передать вес которых посредством свай невозможно, тогда делают ленту, которая увеличивает площадь передачи.

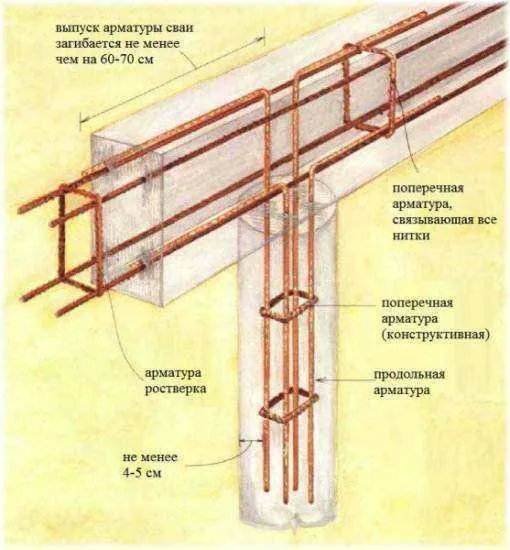

Схема армирования свайно-ростверкового фундамента с железобетонным ростверком (свайно-ленточного)

• Не стоит делать на дне скважины песчаную подсыпку: она не будет иметь нормальной плотности и работать не будет.
• Чтобы опора была надежной, применяйте вибраторы для бетона. Ручное вибрирование при помощи стержня арматуры неэффективно. Если в хозяйстве такого устройства нет, возьмите в аренду на время заливки фундамента: прочность повышается значительно.
• Опалубку для сваи делаете из толя, рубероида или пергамина, свернутого в трубку. Лучше чтобы она имела несколько слоев (2-3). Их скреплять ничем не нужно: скрутили чуть меньше, чем диаметр, вставили. Высота этой опалубки — на 15 см выше уровня грунта независимо от того есть уклон на участке или нет. Этот торчащий кусок желательно присыпать песком или грунтом, и уплотнить его вокруг. Это не даст развалить толь при заливке бетона.

Фундамента ТИСЭ — подвид  свайно-ростверкового фундамента. И технолоигя его изготовления ничем не отличается. Вся разница в процессе бурения. Других нет. Порядок работ и технология изготовления свайно-росветкового фундамента описаны тут. А в этой статье лучше дадим несколько практических советов.

Сложности при бурении

Если грунт сильно сыпучий — мелкий песок —  стенки скважины могут осыпаться. Чтобы этого не произошло, налейте воды. Песок уплотнится и будет держать форму. Вода поможет и в том случае, если грунт очень сухой и плотный. Пробурив несколько десятков сантиметров, залейте в скважину воду. Она размягчит грунт, его можно будет порубить лопатой или другим приспособлением, а потом вынуть при помощи бура.

Пробурить скважины под фундамент ТИСЭ своими руками нелегко, но возможно даже в одиночку

Сложности создают мощные корни деревьев и кустов. Их нужно порубить. Для этого топорище приваривают (прикрепляют) к рукоятке. Резко опуская его в лунку, измельчают корни.

Как формировать расширение

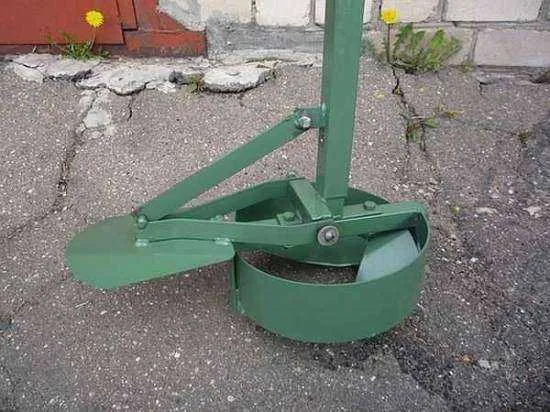

После достижения проектной глубины скважины к буру прикрепляют плуг. Он может фиксироваться в двух положениях: для формирования пятки в 50 или 60 см. Плуг привязывается к веревке.

Это плуг, за счет которого формируется куполообразное расширение

Опускаете бур вниз, веревка натянута, плуг прижат. Веревку отпустили, он под собственным весом опускается вниз. Начинаете вращать (идет тяжело — режущая поверхность большая), лезвие разрезает грунт, формируя утолщение.

Вращать можно и по часовой стрелке и против. Если по часовой, то старайтесь вниз не давить: углубляться не нужно. При вращении против часовой происходит только разрезание грунта без углубления, но возникает другая проблема: грунт ссыпается под бур, выталкивая его вверх.

Оптимально порядок работ такой: прокрутили несколько раз против часовой стрелки. Как почувствовали, что лезвие уперлось в свод, делаете несколько обороть по часовой стрелке, набирая в корпус бура срезанный грунт. Вытаскиваете бур, высыпаете грунт. Повторяете несколько раз, пока не сформуется расширение (грунт перестанет набираться).

На твердых грунтах работа с раскрытым плугом может быть проблематичной. Тогда можно формировать расширение поэтапно. Сначала выставить плуг на самое маленькое расстояние, потом его увеличить до нужного размера.

Заполнение бетоном

Если уровень грунтовых вод невысокий, никаких проблем не возникает: заливаете, обрабатываете вибратором. Все.

Если уровень грунтовых вод высокий, пятку можно заливать сразу после того, как ее сформировали. Нужно будет только вставить арматуру. Ее тогда вяжете до начала бурения. Заливку основной части скважины можно оставить «на потом».

Выставив арматуру и опалубку начинают заливать бетон

Если воды много и прибывает она быстро, понадобится большой мешок из плотной пленки  с дыркой внизу. Вставляете его в скважину и льете бетон. Так как он плотнее, он вытесняет воду. Залив пятку, вытаскиваете мешок. Он пригодится для следующих свай.

В видео ниже продемонстрирована технология строительства фундамента со сваями ТИСЭ и высоким ростверком.

Изготовление своими руками

При строительстве дома часто нет возможности купить фундаментный бур тисэ, но его можно изготовить самостоятельно. Конечно, качество в индивидуальном механизме будет отличаться от выпускаемого фабрикой.

Есть несколько технологий изготовления домашних буров. Самый простой вариант – это сделать простой бур, а отдельно штангу с плугом.

Порядок изготовления бура:

1. На трубу нужной длины приваривается рукоять для вращения, 50–70 см в каждую сторону. Если уровень промерзания больше чем 1,5 м рукоять лучше сделать съёмной для будущего наращивания длины осевой трубы.
2. С противоположной стороны приваривается поперечная перекладина.
3. На перекладину наваривается круг из листовой стали, нужного диаметра.
4. В круг под углом 30 градусов навариваются половинки лезвия циркулярной пилы или листовой стали.
5. Края пилы загибают внутрь ниже горизонтали на 3–4 см.
6. Готовую головку бура затачивают и проверяют, чтобы он шёл ровно.

Отдельный плуг

Порядок изготовления плуга для расширения:

1. На трубу с одной стороны наваривают ручку, а с другой — приёмник земли.
2. На листовой металл 2–3 мм приваривают два хомута и к ним присоединяют тягу.
3. К трубе приваривают выступ в 4–5 см, к которому на шарнирах присоединяют второй конец тяги.
4. К тяге прикрепляют прочную верёвку, которая будет поднимать плуг. Иногда, чтобы верёвка не путалась и провисала, по длине трубы наваривают петли шириной 1–2 мм.

Более сложной версией самодельного бура является «классическая» модель, где бурящая лопасть и плуг соединены в одной конструкции. Чтобы создать рабочий инструмент, нужно иметь большой опыт в монтаже и сварке.

При создании фундамента на монолитных столбах бур тисэ позволяет минимизировать затраты сил и времени на рытье котлована или траншеи. Нет нужды проводить выравнивание, так как такой бур может прокладывать только ровные колодцы. Отсутствует потребность в постройке опалубки и последующем засыпании отрытых площадей. После бурения нужно только создать песчаную подушку, проложить гидроизоляцию и залить бетонную смесь. Из-за простоты в использовании и возможности создать самому или взять в аренду такой бур подходит для частного строительства.

Фундамент на сваях

Применение свайного фундамента в строительстве предоставляет возможность осуществлять возведение строений и зданий на местах, сугубо не предназначенных под эти цели. Под это подходит водная гладь, заболоченные участки и иные земельные наделы, подверженные увеличению уровня грунтовых вод.

В случае возведения такого типа оснований используются сваи, которые размещаются в грунте в месте предполагаемого строительства. Далее обустроенный фундамент оборудуется поперечными связующими балками и происходит дальнейшая установка дома. Рекомендации по его обустройству довольно просты, в связи с этим пользуются значительной популярностью при строительстве своими руками на земельных наделах нестандартного типа путем использования свайного бура.

Что такое посадочный чертеж?

Посадочный чертеж — это документ, который используется в строительстве для указания местоположения и расположения элементов конструкций в соответствии с проектом. Он содержит подробные сведения о геометрических размерах, высотах, отметках и других характеристиках объекта, которые необходимы для правильного его строительства.

Посадочный чертеж является основой для выполнения строительных работ и используется как инструкция для рабочих, которые будут участвовать в возведении объекта. На нем обозначаются точки крепления конструкций, позиции отверстий и выступов, углы наклона и направление монтажа элементов.

Посадочный чертеж составляется на основе проектной документации и может включать в себя несколько видов чертежей: планы, разрезы, фасады, а также специальные чертежи для установки труб, кабелей, систем отопления и вентиляции. Кроме того, в посадочном чертеже могут быть указаны дополнительные требования и рекомендации по монтажу, безопасности и качеству работ.
