Классификация свай

В ситуациях, где на поверхности находятся слои слабых грунтов, не пригодных для создания фундамента небольшой глубины, часто используется метод установки фундаментов на сваях.

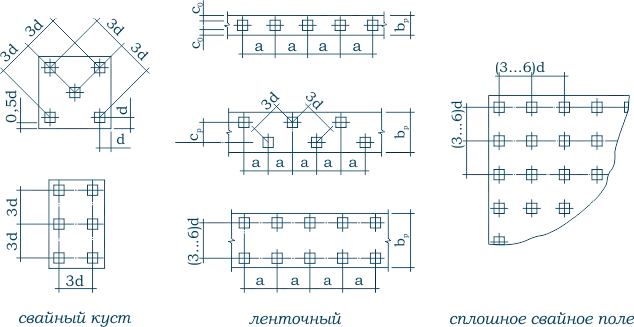

Рис.1 Типы свайных ростверков

Объединительные распределительные балки и плиты называют ростверком. Как правило, они выполнены из монолитного или сборного железобетона. Различают низкие и высокие свайные ростверки (Рис.1).

По характеру передачи нагрузки на грунт сваи подразделяют на сваи – стойки и висячие сваи. К первой группе относятся сваи, прорезающие толщу слабых грунтов и опирающиеся на малосжимаемые грунты.

Свая – стойка всю нагрузку на грунт передает через нижний конец, так как отсутствуют силы трения на боковой поверхности (Рис.2а). Свая – стойка работает как стержень, несущая способность которого определяется прочностью материала сваи или сопротивлением грунта под ней.

К висячим сваям относятся сваи, опирающиеся на сжимаемые грунты. Несущая способность висячей сваи определяется суммой сопротивления сил трения по боковой поверхности и грунта под ней (Рис.2б).

Рис.2 Передача нагрузки сваями

По способу изготовления сваи бывают, изготовляемые заранее в заводских условиях и производимые на месте в «полевых условиях»

Рис.3 Поперечное сечение свай

Рис.4 Продольное сечение свай

Сваи сплошного квадратного сечения выпускают сечением от 0,2х0,2 до 0,4х0,4 м и длиной от 3 до 16 м. При необходимости увеличения длины, сваи стыкуют применяя соединения различного типа. Известны случаи применения составных свай длиной до 100 метров. Сваи сплошного квадратного сечения применяют в любых сжимаемых грунтах без твердых включений для передачи на основание вдавливающих, выдергивающих и горизонтальных нагрузок. Полые круглые сваи изготавливают цельными или составными. Длина одного звена от 4 до 8 м, длина составной сваи до 40 м. Полые круглые сваи выпускают диаметром от 0,4 до 0,8 м . Такие сваи больших диаметров иногда применяют в качестве оболочек для прокладки коммуникаций.

Применение сваи квадратного сечения с круглой полостью позволяет снизить расход цемента до 25% и арматуры до 60%. Но область применения таких свай ограничена вдавливающими нагрузками до 500 кН и горизонтальными до 15 кН. Деревянные сваи представляют собой простейшую конструкцию – бревно с заостренным нижним концом. Верхний конец сваи снабжается стальным кольцом, защищающим от «размочаливания» во время забивки. Стальные сваи подразделяют на трубчатые и шпунтовые (шпунт Ларсена). Трубчатые сваи изготавливают из стандартных стальных труб диаметром от 0,2 до 0,8 м, шпунтовые – из стального шпунта различного профиля. Также в качестве свай используют двутавровые балки и швеллеры.

Рис.6 Профили прокатного стального шпунта Ларсена

Преимуществом стальных свай является возможность наращивания длины по мере погружения в грунт.

Способы погружения предварительно изготовленных свай

В настоящее время применяют: вибропогружение, забивку, статическое вдавливание и ввинчивание свай. Вибропогружение свай наиболее эффективно в насыщенных водой, преимущественно песчанных грунтах. Вертикальные колебания, передаваемые через сваю, разжижают грунт, что приводит к уменьшению сил трения и дает возможность легко погружать сваи. После прекращения работы погружателя структура грунта вокруг сваи в течение некоторого времени восстанавливается, что увеличивает трение на боковой поверхности сваи.

Забивка свай в грунт осуществляется сваебойными молотами. Молоты для забивки свай подразделяются на механические, дизельные, паровоздушные и электрические. При забивке свай в обезвоженные плотные песчаные грунты для повышения производительности забивки осуществляется подмыв.

Суть метода заключается в размыве грунта. Напор воды подается по трубам к концу сваи, что значительно уменьшает сопротивление грунта. Также для уменьшения сопротивления грунта погружению свай, их забивают в предварительно пробуренные лидерные скважины. Глубина скважин не должна превышать 0,9 от длины сваи и иметь диаметр не более диагонали поперечного сечения сваи.

Статическое вдавливание свай применяется в условиях, исключающих применение вибропогружения и забивки. Применяется при устройстве свайных фундаментов вблизи сооружений или усилении существующих фундаментов. Для этого используют специальные станки, оснащенные крановой установкой для подачи свай, вдавливающим механизмом и контргрузами, например DTZ360, масса которого с противовесами может достигать 364 т.

Ввинчивание свай, осуществляется, практически любыми буровыми установками, оснащенными особыми механизмами (кабестанами). Метод основан на применении специальных (винтовых) свай снабженных в нижней части винтовыми лопастями.

Сваи, изготовляемые в грунте (набивные сваи)

Набивные сваи изготавливают из бетона, железобетона или цементно – песчаного раствора.

По способу изготовления такие сваи делят на три основных типа: сваи без оболочки, сваи с неизвлекаемой и извлекаемой оболочками. Сваи без оболочки применяют как в сухих и маловлажных так и в водонасыщенных глинистых грунтах.

В первом случае изготовление сваи осуществляется в следующем порядке: в грунте пробуривается скважина (возможно уширение пяты сваи механическим способом). Затем в готовую скважину устанавливают арматурный каркас. Рис.7

Далее скважина бетонируется с помощью вертикально перемещающейся трубы, которая извлекается из скважины по мере бетонирования. Поданная в скважину бетонная смесь уплотняется с помощью вибратора, закрепленного на подающей трубе. По данной технологии изготавливаются сваи диаметром от 0,3 до 1,2 м и длиной до 30 м. Во втором – проходку скважины производят под защитой глинистого раствора, который препятствует обрушению ее стенок.

Далее при бетонировании бетонная смесь вытесняет глинистый раствор. Сваю, скважина под которую получена бурением, называют буронабивной. Кроме бурения скважину можно пробить трубой с закрытым нижним концом (инвентарный сердечник) или вытрамбовать специальной трамбовкой. Сваи различают: набивные виброштампованные и набивные в выштампованном ложе. Еще одной разновидностью буронабивных свай являются буроинъекционные сваи.

Такие сваи устраиваются путем заполнения вертикальных или наклонных скважин цементно – песчаным раствором под давлением. Получающаяся неровная поверхность обеспечивает хорошее сцепление сваи с окружающим грунтом. Наличие арматурного каркаса позволяет сваям воспринимать не только сжимающие, но и растягивающие усилия. Такие сваи используют для усиления фундаментов существующих зданий, создания свайных стен и в качестве анкеров.
