Установка винтовых свай собственными руками — технология самостоятельного монтажа и завинчивания.
Как закрутить винтовую сваю своими руками
При осуществлении строительных работ по установке свайно-винтового фундамента процесс, осуществляемый специалистами, кажется несложным, и его скорость выполнения недостижима для любого другого метода – всего 1-2 дня.
Подготовительные работы
Как и любые строительные операции по возведению основания, требуется провести скрупулезную подготовку. От полученных результатов и их корректности будет зависеть долговечность и надежность всей постройки.
Определяем глубину залегания плотных слоев грунта
Главное преимущество технологии перед ж/б конструкциями — пригодность для участков с большими перепадами высот и самыми слабыми грунтами. Надежность конструкции основана на завинчивании опор ниже уровня промерзания грунта с достижением плотных слоев. Поэтому на разных местах даже одной площадки длина ствола может отличаться.
Если глубину промерзания достаточно просто узнать в метеослужбе региона (для Ленинградской области — 120-130 см), то структура грунтов на каждом участке своя. Определить ее самостоятельно невозможно, если вы не начнете рыть яму с нужной глубиной. Однако в крупных компаниях по выпуску винтовых свай есть услуга пробного бурения — за 1 день специалисты проведут нужные исследования и выдадут результат. Следует учитывать, что в зависимости от плотности грунта точка промерзания может изменяться.
Сделать нужные расчеты с учетом массы постройки, структуры грунтов, ветровой и весовой нагрузки региона — ответственный момент, где также потребуются специализированные знания. По его окончании станет ясно, сколько и каких столбов нужно приобрести для конкретного строения.

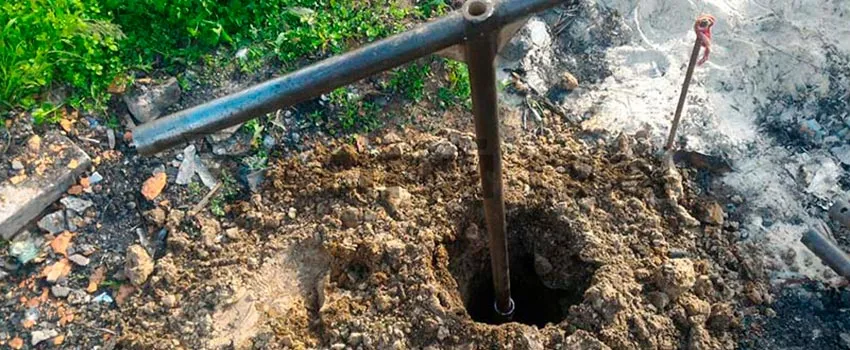

Пробное бурение грунта под сваи
Необходимые инструменты
Непосредственно перед тем, как вкрутить винтовые сваи самостоятельно, необходимо заготовить нужные инструменты:
- магнитный уровень для контроля вертикального положения (длина 30 см);
- садовая лопата для выравнивания почвы;
- рулетка длиной более 25 м;
- гидроуровень для ровной обрезки свай (длина 15 м);
- стальной лом;
- трубы-рычаги для удобства поворачивания лома;
- ровные арматуры по 1 м — по количеству столбов;
- кувалда или молоток для забивания арматуры;
- шпагат (чем больше, тем лучше);
- болгарка с удлинителем;
- ножницы и маркер;
- тонкий лист картона прямоугольной формы с ровными краями: им оборачивают сваю и по краю делают отметку на уровне высоты фундамента, лишнее срезают.
Перед началом работ подберите тех, кто будет вам оказывать помощь: при вкручивании свай вручную понадобится минимум 3 человека — 2 закручивают, третий контролирует положение. Если грунт плотный, то желательно пригласить еще 2 — на смену.
Монтаж винтовых свай вручную
Разметка свайного поля
Монтаж винтовых свай делайте с точным соблюдением пошаговой инструкции: следующий этап — отметки о положении свай на местности. Если у вас есть готовый проект, делайте все отметки по его размерам. Если такового нет, устанавливайте опоры, начиная с периметра:
- определите местоположение стройплощадки на местности: возьмите за ориентир параллельную стене будущего строения стенку здания или ограду;
- обозначьте первые 2 вешки, забив арматуру на расстоянии длины одной внешней стены параллельно ориентиру, соедините их шпагатом;
- установите еще 2 куска арматуры параллельно первой метке, проверьте перпендикулярность поперечных стен, измерив диагональ между вешками по формуле (а²+в²=с²);
- расставьте вешки на равном расстоянии друг от друга по периметру и внутри него (не более чем на 3 м).
Важно! При завинчивании винтовых свай учитывайте, что вешки стоят по центру диаметра трубы, поэтому во время установки делайте поправку. Погрешность может составлять не более 1-2 см.
Закручивание винтовых свай
После разметки свайного поля приступайте непосредственно к монтажу:
- на месте убранной вешки установите столб, проденьте в проушины лом и наденьте на него трубы-рычаги;
- два человека, держась за трубы, начинают вращение, а третий контролирует положение сваи через каждые 2-3 витка (допустимая погрешность не более 1-2˚);
- для удобства ввинчивания немного согните лом в месте проушины;
- вращайте ворот до тех пор, пока столб не упрется в плотный слой — опора больше не вращается, а монтажное отверстие начинает деформироваться.
Если свая не достигла нужного слоя и продолжает погружаться, придется наращивать ствол методом сварки. Это может произойти, если пробного бурения не было или оно было сделано неграмотно. Обычно в Ленинградской области хватает погружения на 1,5-1,7 м. При больших перепадах высот или близости грунтовых вод может понадобиться увеличение длины ствола.

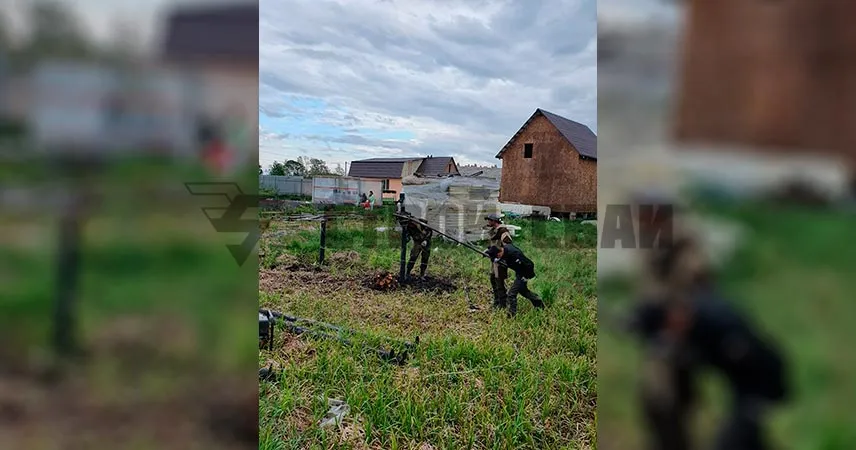

Закрутка винтовых свай ручным способом
Что делать, если сваю не удается закрутить
Установка свайного фундамента своими руками не всегда проходит гладко. Самыми распространенными ошибками при монтаже специалисты считают следующие:
- Невозможность дальнейшего закручивания: может возникнуть при встрече винта с камнем или другим препятствием. Нужно выкрутить столб, извлечь камень и закрутить сваю повторно.
- Повторная закрутка свай в одно и то же место недопустима. При извлечении опоры нужно сместить ствол на несколько см в сторону и повторить процесс ввинчивания.
- Установка ствола под углом. Уже после первых витков столб должен вкручиваться точно по уровню. Если положение его изменилось, дальше погрешность будет только увеличиваться.
- Остановка на расчетной глубине. Если опора достигла расчетного заглубления, но еще вкручивается, ее следует завинчивать дальше до тех пор, пока она не погрузится в твердый грунт.
Многие специалисты считают: перед тем, как закрутить винтовую сваю своими руками, нельзя делать приямок (хотя другие мастера указывают эту операцию как обязательную). Установленные в выкопанные лунки столбы будут не так устойчивы, поскольку грунт разрыхлится. Вместе с этим, утверждают знатоки, снизится и несущая способность сваи.

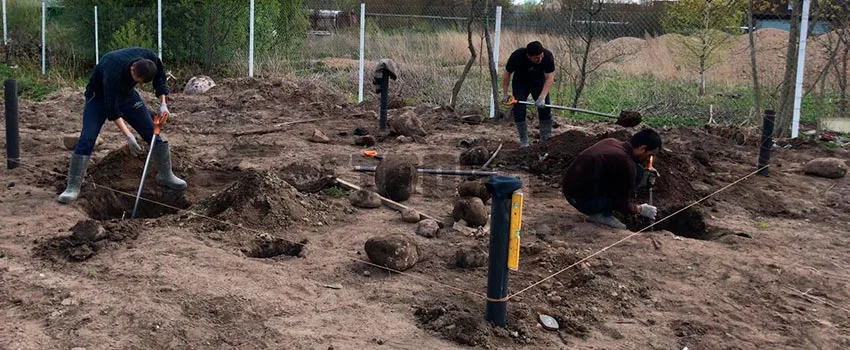

Иногда на свайном поле встречаются камни
Обрезка и бетонирование свай
Обрезайте оставшиеся над поверхностью хвостовики по свае на самом высоком месте, но не ниже, чем 20 см от земли. Если в регионе наблюдаются обильное выпадение снега или возможно поднятие воды, высоту цокольного этажа делайте больше — до 1,5 м и выше. В этом случае придется к основной делать дополнительную обвязку.
Обрезку делайте болгаркой:
- на первом столбе с проверенным вертикальным положением закрепите картонный лист и маркером сделайте отметку по верхнему краю;
- снимите картон и проверьте правильность отметки уровнем;
- срежьте лишнюю часть и обработайте срез грунтовкой;
- с помощью гидроуровня сделайте отметки на остальных столбах, ориентируясь на первый;
- спилите лишние части на всех опорах.
Заполняйте полость ствола бетоном без крупных фракций или ЦПС (зимой). Если вы используете столбы небольшого диаметра (для заборов, навесов, лестниц), используйте для удобства воронку. Чтобы свести количество возможных пустот к минимуму, уплотняйте раствор импровизированным шомполом (куском арматуры): чем меньше кислорода попадет внутрь трубы, тем ниже риск появления коррозии на стенках опоры.

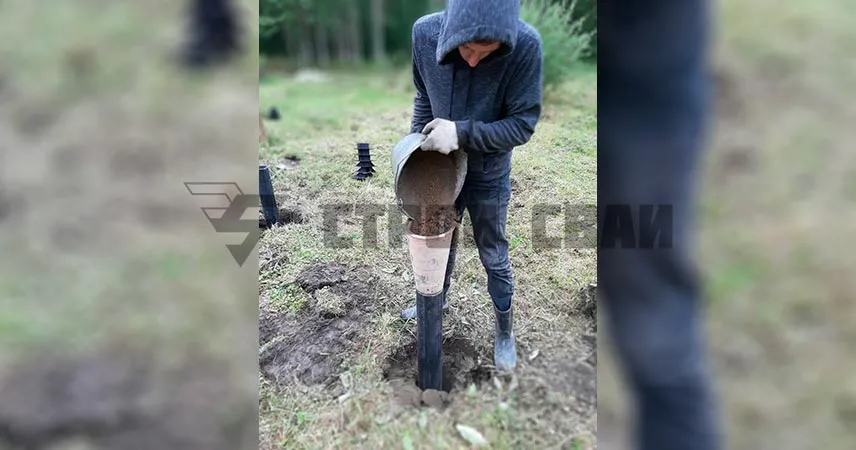

Засыпка ЦПС в винтовую сваю
Дальнейшие работы по установке оголовков и сооружению обвязки будут проходить легко, если предыдущие операции выполнены правильно, а размер погрешностей находится в пределах нормы.
Заключение
Теперь вы имеете представление о том, как самому установить винтовые сваи. В процессе монтажа присутствует множество моментов, доступных для исполнения только профессионалу. Поэтому как минимум при самостоятельных работах должен быть хотя бы проект. Важно понимать, что и он не снимает все проблемы, а правильность действий зависит в огромной степени и от наличия опыта. Решайте сами, стоит ли цена вопроса спокойствия вашего и ваших близких, или надежнее все же заказать монтаж у профессионалов.
Что засыпать в винтовые сваи?
Засыпать в винтовые сваи можно различные материалы в зависимости от конкретной задачи. Например:
-
Бетонная смесь: это один из самых популярных вариантов, которые используются для засыпки винтовых свай. Бетонная смесь прочно фиксирует сваи в грунте, делая их надежными и долговечными.
-
Песок: песок также может быть использован для засыпки винтовых свай. Песок отлично дренирует воду, предотвращает скопление влаги вокруг сваи, что может привести к ее разрушению.
-
Гравий: гравий также является отличным вариантом для засыпки винтовых свай, так как он прекрасно дренирует воду и обеспечивает хорошую вентиляцию.
-
Щебень: щебень можно использовать для засыпки винтовых свай в случаях, когда нужно увеличить несущую способность сваи.
Важно учитывать конкретные условия грунта и требования к конструкции, чтобы выбрать оптимальный вариант засыпки винтовых свай.
