Винтовые сваи устанавливают разными методами, различие которых в степени механизации. Ручным способом закручивают командой из 3-4 работников, а механический способ подразумевает использование специализированных устройств и агрегатов. Устройство для закручивания винтовых свай (сваекрут, сваеверт) повышает продуктивность работы приблизительно в 2 раза. Автоматизацию применяют, если устанавливают длительные элементы на большую глубину погружения либо сваи обладают внушительным поперечным сечением.

Особенности и назначение

Сваекрут (сваеверт) — это инструмент для вкручивания винтовых свай. Заменяет ручную работу, существенно упрощает и активизирует процедуру изготовления свайно-винтового фундамента под брусовое либо каркасное домостроение, а кроме того, ускоряет процесс возведения сараев, пирсов, заборов, хозяйственных построек и иных сооружений с использованием винтовых свай.

Особенности использования

При работе со сваями необходимо выдерживать вертикальную ось их погружения в почву, в этом случае по строительным нормативам возможно отклонение на сваю высотой 3-6 метров не больше 2-3 от вертикали. При ручном способе для достижения данного показателя необходимо иметь большой практический опыт, но с оснащением для устройства свайно-винтового фундамента с размеренной передачей вращательного момента такого показателя добиться очень просто даже новичкам.

Виды

Для монтажа сваи первым делом требуется создать отверстие, в которое она будет вкручиваться. После выполнения разметки (а она обязана быть предельно точной) посредством мотобура (бензобура) выполняется углубление. Следующий шаг – установка. Для этого следует применить специализированное приспособление. Оно бывает:

• ручным;
• электромеханическим;
• в виде специализированной техники.

Каждое приспособление обладает собственной конструкцией, но принцип работы одинаковый.

Ручные

Если будущее строение будет незначительным по площади и весу, тогда понадобится небольшое количество винтовых опор. В подобной ситуации работу можно произвести ручным способом. Конструкция подобного инструментария элементарна. Следовательно, его можно сделать собственными силами. Для этого потребуется:

• металлическая пластина (желательно потолще);
• арматура;
• 2 трубы по 2 м;
• шлифмашина с отрезными дисками;
• сварочный агрегат.

Установка сваи ручным способом.

• Сначала надо разрезать пластину на 4 части.
• Их необходимо связать между собой таким образом, чтобы в итоге вышел равнобокий стакан. Он должен вплотную садиться на грани сваи, в противном случае при вкручивании он станет сползать.
• С двух противолежащих сторон делается 2 проушины. Для этого желательно использовать арматуру диаметром как минимум в 12 мм. Трубы здесь будут исполнять роль рычагов. Чем больше их длина, тем проще завинтить сваю руками.

Плюсы данного оборудования – возможность монтировать фундамент для постройки руками. Это даст возможность сэкономить деньги на покупке либо аренде сложного оснащения.

Подобную конструкцию легко сделать самостоятельно.

Минус ручного устройства состоит в том, что для проведения работ понадобится самое меньшее 3 человека. Двое вкручивают сваю, а третий направляет ее по уровню. Еще одним недостатком является большая площадь для установки одной сваи. При небольшом рычаге работники должны быть необыкновенно сильными. А если работа производится около уже построенного здания, то монтаж свай будет выполняться значительно дольше (потребуется переставлять трубы в проушину с противолежащей стороны гильзы), а то и вовсе станет невыполнимой.

Электромеханические

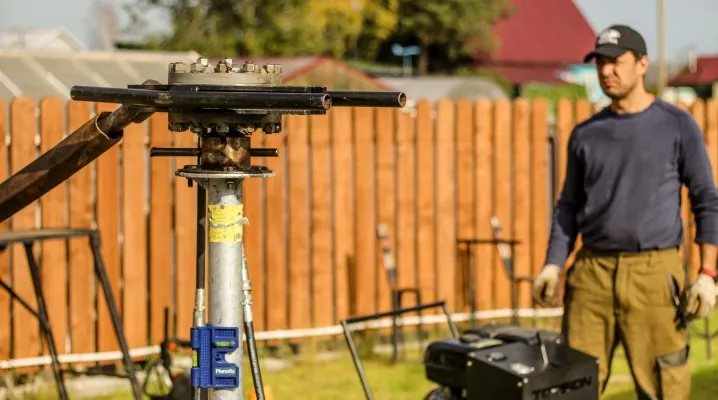

Когда нет возможности закрутить сваю ручным способом (небольшая площадь для установки либо не хватает мышечной силы), тогда потребуется электромеханический способ. Подобный инструментарий именуется мультипликатором. Он включает в себя мощный электрический мотор, связанный с редуктором.

Чтобы вкрутить сваю посредством данного приспособления, нужно в уже пробуренную скважину инсталлировать опору, заранее надев на ее верхушку фланец с 4-гранным пазом.

К нему фиксируется ответный переходник (с 4-гранником) и редуктор. Сверху монтируется дрель. Чтобы она не крутилась вхолостую, ей требуется стопор. Для этого в почву вбивается колышек, на котором фиксируется труба. С противолежащей стороны ее прикрепляют к ручкам электрической дрели. В роли более основательного упора можно использовать уже закрученную сваю.

Отдельные сваи не имеют граней для стакана. При таком варианте переходник можно изготовить своими силами. Для этого нужно взять трубу (металлическую) подходящего диаметра, поставить ее на край сваи и проделать сквозное отверстие. В него устанавливается шпилька (минимальный диаметр – 14 мм). Она станет фиксировать расположение гильзы.

Кроме электромеханического устройства, изготовленного самостоятельно, для проведения работ можно использовать заводскую электромашину. Обычная комплектация приспособления:

• электродрель (мощностью от 2 киловатт);
• комплект насадок на стандартные параметры свай;
• компенсатор углов наклона;
• набор рычагов.

При выборе мультипликатора надлежащее внимание необходимо уделить размерным параметрам рычага.

Такой инструментарий обладает несколькими преимуществами перед установкой свай ручным способом:

• работа производится на более качественном уровне;
• отдельные модификации обладают несколькими скоростями вращения вала;
• закручивание осуществляется более мягко (без рывков);
• в процессе монтажа свай задействуется минимальное количество людей.

Есть у данного оборудования и недостатки.

• В числе минусов оснащения необходимо выделить относительно внушительный вес. Масса стандартного мультипликатора – от 40 кг. Следовательно, без помощника никак не обойтись.
• Большой расход электрической энергии.
• Если покупать мультипликатор в магазине, то для исполнения однократной операции это будут чрезвычайно крупные издержки. Приобретать подобную технику стоит, если только вы часто либо на профессиональном уровне выполняете такие работы.
• Оснащение специализировано для вкручивания винтовых опор, высота которых не выше чем 2 м.

Специальные аппараты

Для установки винтовых свай, имеющих диаметр больше 25 см, а высоту больше 2 м, практикуется специализированная техника. Сегодня имеется большой выбор завинчивающих устройств. Они функционируют на электрическом приводе либо на механике. Все находится в зависимости от габаритов сваи. В данную группу входят следующие механизмы:

• «Торнадо»;
• самоходная буровая установка на колесах МГБ-50П-02С;
• электросваеверты;
• агрегаты типа «кабестан» с электрическим приводом;
• буровые, сваебойные установки на мини-экскаватор (гидробур, ямобур):
• портативная переносная установка УЗС 1;
• гидравлическая установка «Торсион» и тому подобные.

Каждый из механизмов обладает собственной комплектацией. Установки оборудуются требуемыми рычагами и упорами.

Плюсом такого оснащения является то, что работа осуществляется предельно быстро. Установки делают возможным основательное и наиболее точное завинчивание винтовой сваи. К минусам можно отнести высокую цену, даже если брать оборудование в аренду. Другой недостаток – для проведения работ в любом случае необходима вспомогательная рабсила (монтирование машин и механизмов, контроль закручивания) – как минимум 3 человека. Один – оператор, двое – производят контроль и при необходимости включаются в технологический процесс.

Производители

Среди техники, хорошо зарекомендовавшей себя, можно выделить следующие модели:

• Aichi, Krinner, «Айрон», «Вихрь», «Умелец» – категория электросваевертов;
• «Торнадо» – малоразмерная установка, которая работает от электросети 380 вольт или генератора 5,5 КВт, завинчивает опоры диаметром до 150 мм;
• «Электро-Кабестан» (с бензиновой или маслостанцией), наибольший диаметр сваи – 219 миллиметров;
• МГБ-50П – дает возможность производить работы на почве 4 категории промерзания.

Критерии выбора

При подборе установки для закручивания винтовых свай следует уделять внимание следующим характеристикам:

• мощность электропривода – от данного параметра находится в зависимости, какие винтовые опоры позволяет обслуживать установка;
• рекомендации изготовителя по наибольшему диаметру и длине стержня.

Другие характеристики тоже значимы, только воздействуют преимущественно на комфортабельность работы, незначительно влияя на продуктивность, а также на закладываемый техресурс оснащения.

Что засыпать в винтовые сваи?

Засыпать в винтовые сваи можно различные материалы в зависимости от конкретной задачи. Например:

1. Бетонная смесь: это один из самых популярных вариантов, которые используются для засыпки винтовых свай. Бетонная смесь прочно фиксирует сваи в грунте, делая их надежными и долговечными.

2. Песок: песок также может быть использован для засыпки винтовых свай. Песок отлично дренирует воду, предотвращает скопление влаги вокруг сваи, что может привести к ее разрушению.

3. Гравий: гравий также является отличным вариантом для засыпки винтовых свай, так как он прекрасно дренирует воду и обеспечивает хорошую вентиляцию.

4. Щебень: щебень можно использовать для засыпки винтовых свай в случаях, когда нужно увеличить несущую способность сваи.

Важно учитывать конкретные условия грунта и требования к конструкции, чтобы выбрать оптимальный вариант засыпки винтовых свай.
