Оголовки с ушками и стаканами для фундамента из винтовых свай — разнообразные варианты.

Исследуйте многообразие оголовков с ушками и стаканами для фундамента из винтовых свай! В нашем обзоре представлены разнообразные варианты, которые помогут обеспечить надежную и эффективную базу для вашего строительства. Выберите подходящий оголовок для фундамента из винтовых свай и создайте стойкую основу для вашего проекта.

Оголовок — соединительная металлическая деталь, предназначенная для сопряжения сваи с обвязкой или нижним венцом строения.

Существуют оголовки как для металлических винтовых свай, так и для забивных железобетонных. Задачу они решают одинаковую — в результате их монтажа сваю венчает металлическая квадратная площадка, на которую удобно положить обвязку, например, брус. Размер пластины может быть любой, но обычно серийно выпускают 150х150, 200х200 или 250х250 мм. Пластина входит в состав любого оголовка, с этим разобрались. А вот что отличает один вид оголовков от другого, так это способ крепления к свае.

Для винтовых свай

Обычно в пластине есть отверстия для крепления к ней обвязки

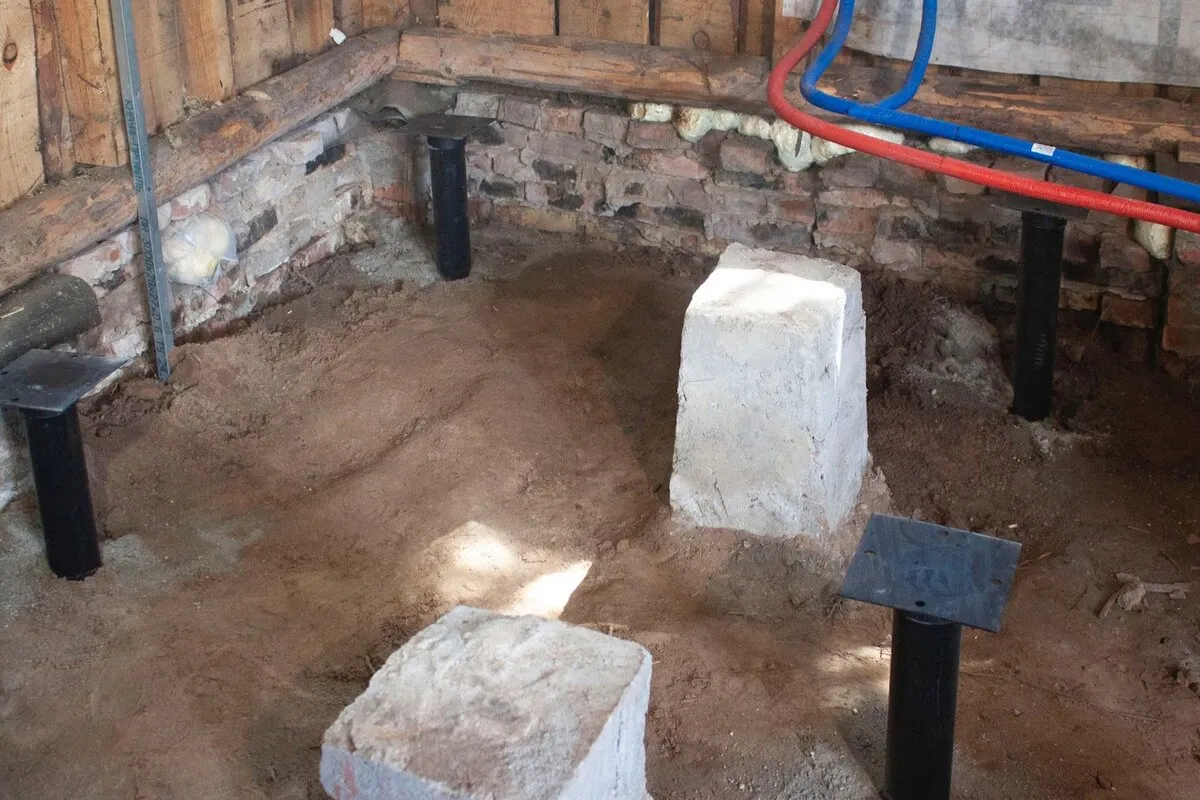

Для винтовой опоры оголовок — пластина с цилиндром высотой 5-10 см (и иногда с ребрами жесткости). Для каждого диаметра свай подходит оголовок с определенным диаметром цилиндра. Он надевается на сваю после того, как она закручена до требуемой глубины, подрезана в уровень и заполнена пескобетоном (подробнее читайте в материале «Чем и зачем заполнять винтовые сваи?»).

Приваривается оголовок к трубе точечно ручной электродуговой сваркой. Если сильные ветровые и выдергивающие нагрузки на сваю не ожидаются, сплошной кольцевой шов не требуется. Лишний раз “на всякий случай” проваривать по кругу не стоит — это только создаст дополнительный риск корродирования. В любом случае, после приварки швы зачищают и прокрашивают.

Для забивных свай

Существует несколько видов оголовков для ЖБ опор. Сверху у них все та же пластина, а отличаются они по типу крепления.

Только пластина

Самый дешевый и простой вид — пластина “без ничего”. Вместо крепежного элемента у нее в центре располагается дополнительное пятое отверстие, через которое пластина анкером крепится к свае. Это не всегда удобно, потому что головка болта в этом случае выступает над площадкой. Поэтому, чтобы брус обвязки плотно к прилегал к пластине, в нем придется делать дополнительное несквозное отверстие для головки болта.

Пластина со “стаканом”

Другая крайность — пластина с крепежным стаканом. Помните оголовок винтовой сваи, цилиндр которого надевается прямо на опору? Здесь принцип тот же, только стакан имеет квадратное сечение. Высота стакана может отличаться у разных производителей. Крепится к свае такой оголовок анкерами через отверстия в гранях стакана, а не через пластину, поэтому площадка остается ровной, что удобно.

Но некоторое неудобство с использованием такого вида оголовка все-таки может быть сопряжено. Существует предельное допустимое отклонение сваи от ряда. Обычно это всего несколько сантиметров, на которые свая может быть забита левее или правее оси ряда. Скорректировать такое отклонение оголовком со стаканом не получится — он садится на нее с минимальным зазором.

Пластина с “ушками”

Сочетает в себе достоинства двух других вариантов. Крепится к свае анкерами через отверстия в ушках, поэтому площадка остается ровной. При этом небольшое (допустимое!) отклонение сваи от ряда при помощи такого оголовка можно скорректировать.

Какой фундамент лучше для бани из сруба?

При выборе фундамента для бани из сруба важно учитывать несколько факторов, таких как тип грунта, размер и вес бани, а также климатические условия в регионе.

Наиболее распространенными видами фундаментов для бани из сруба являются:

1. Ленточный фундамент. Это наиболее распространенный и надежный вид фундамента, который подходит для большинства типов грунтов. Он представляет собой бетонную полосу, которая окружает всю площадь будущей бани. Возможны вариации ленточного фундамента, например, монолитный или свайно-ленточный.

2. Винтовые сваи. Это более экономичный и быстрый вариант фундамента, который подходит для легких бань. Он включает в себя винтовые сваи, которые закручиваются в грунт до достижения необходимой глубины, и позволяет избежать долгого и дорогостоящего процесса возведения ленточного фундамента.

3. Столбчатый фундамент. Этот тип фундамента также может использоваться для легких бань. Он состоит из бетонных столбов, которые устанавливаются в специальные ямы, залитые бетоном. Расстояние между столбами определяется размерами бани и весом сруба.

Выбор наиболее подходящего типа фундамента для бани из сруба зависит от конкретных условий и требует индивидуального подхода. Рекомендуется обратиться к специалистам для консультации и расчета оптимального варианта фундамента.
