Изготовление точечного фундамента своими руками

Правила возведения точечного фундамента

Точечное основание, также известное как столбчатый фундамент, представляет собой удобную и бюджетную базу для небольших построек, таких как дома, бани, беседки и подобные. Создать точечный фундамент своими руками несложно, главное — следовать рекомендациям по установке и выбрать подходящие материалы.

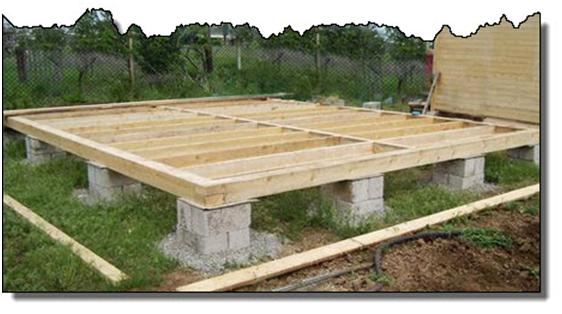

Точечный фундамент из блоков

Подготовка участка для закладки опор

Для точечного фундамента не подходят участки с перепадами по высоте. Поэтому, если территория имеет углубления или скошенности, необходимо ее максимально выровнять. Часто для этого низкие места подсыпают грунтом с преобладанием песка и гравия, а выступающие части снимают лопатой. Разумеется, на выбранном для фундамента месте не должно быть деревьев или кустарников. Чтобы мелкая растительность не мешала работе, по периметру будущего здания снимают слой дерна 15 см.

Следующий этап подготовки – разметка. Столбы фундамента устанавливаются строго по проекту, ведь они должны равномерно принимать нагрузку от сооружения и передавать ее на грунт. Неправильное расположение опор приведет к перекосу постройки и последующему разрушению. Спроектировать фундамент можно самостоятельно: сначала отмечают угол строения, ближайший от соседнего участка и улицы, потом от него отмеряют расстояние ко второму углу фасада и натягивают строительный шнур. Далее отмечают оставшиеся два угла и тоже соединяют их шнуром.

Получившийся прямоугольник проверяют с помощью диагоналей – если они одной длины, значит, разметка произведена верно. Теперь размечают несущие перегородки внутри периметра. На пересечениях всех линий, на углах строения и под несущими стенами через 2-2,5 метра будут находиться опоры фундамента. Это значит, что там необходимо вырыть ямы соответствующих размеров.

Глубина заложения и материалы для основы

Чтобы узнать глубину ям, сначала определяют уровень промерзания участка. Он зависит от высоты грунтовых вод, типа почвы и региона. Безусловно, чем севернее регион, тем глубже промерзает грунт, и глубже закладывается фундамент. Почва больше всего промерзает глинистая, а также песчано-пылеватая, насыщенная влагой. Стандартная глубина закладки – 1,5 метра, но, учитывая особенности грунта, эту величину можно варьировать. На сухих скалистых участках успешно применяют мелкозаглубленные точечные фундаменты.

Для столбов подходят различные материалы:

• трубы асбестовые и металлические;
• бревна из плотных пород;
• армированный бетон;
• кирпич или бутовый камень;
• бетонные блоки.

От выбора материала зависит форма ям: для труб или заливки раствором ямы роют круглые, для кладки – квадратного сечения. Также при строительстве необходима арматура, гидроизоляционный материал, щебень и песок для подсыпки, и, конечно же, цементный раствор.

Основные элементы фундамента

Легче всего использовать для фундамента трубы, поскольку их установка и заливка не занимает много времени, к тому же ямы делают небольшого диаметра. Для кладки столбов нужно рыть ямы побольше, по времени этот процесс длиннее. Бревна в качестве опор используются все реже: срок эксплуатации у них меньше, а при установке необходима дополнительная обработка битумом.

Технология установки

Дно каждой ямы закрывают слоем глины, хорошо утрамбовывают и следом насыпают слой гравия или мелкого щебня. Такая подушка защитит опору от пучения грунта и придаст устойчивости. Далее установка опор имеет отличия для труб и для кладки.

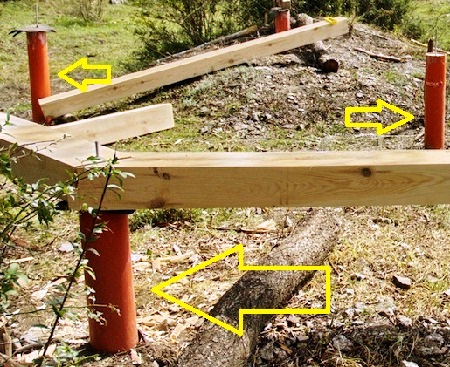

1. Столбы из труб. Труба отрезается такой длины, чтобы над поверхностью она возвышалась сантиметров на 30. Опускают трубу в яму, потом заливают внутрь немного цементной смеси и приподнимают столб, чтобы смесь растеклась. После этого трубу слегка вдавливают в основание и выравнивают вертикально. Подготавливают куски арматуры, по длине превышающие столб на 15 см, и вбивают их внутрь основания. Теперь трубу нужно заполнить раствором в несколько приемов, каждый раз уплотняя залитую смесь. Хорошо, если имеется электрический вибратор, тогда процесс уплотнения происходит очень качественно и быстро.

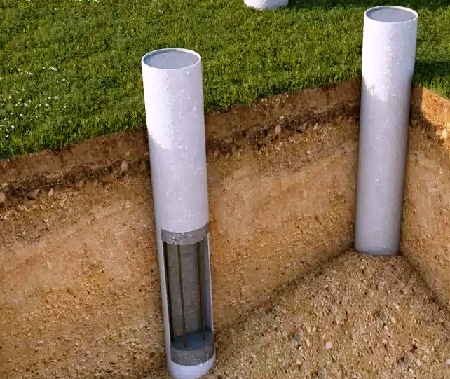

Столб из арматурного каркаса и бетона

2. Столбы из блоков или кирпича. На гравийную или щебневую подушку укладывают кусок гидроизоляционного материала. Далее выкладывают ряд кирпича или блоков, проверяют уровнем, и вставляют в середину прочную арматуру. Кладку постоянно проверяют уровнем, чтобы столб не перекосился. Чем выше поднимается опора, тем плотнее должны соприкасаться кирпичи посередине, чтобы верх основания был меньше по периметру, чем низ. Такая форма сделает опоры устойчивее. Арматура должна возвышаться над кладкой минимум на 20 см, чтобы последующее крепление ростверка было более плотным и надежным.

Выстаиваться опоры должны в течение месяца, все это время проводить другие строительные работы на данном участке нельзя. Сразу после высыхания делают ростверк и устанавливают здание. Если фундамент оставить на зиму без нагрузки, сила пучения может вытолкнуть столбы из почвы. Поэтому, если достроить здание не получается до морозов, фундамент рекомендуется накрыть бетонными плитами.

Видео устройства точечного фундамента

Точечный, или как его называют столбчатый фундамент, является идеальным видом фундаментов при строительстве облегченных зданий на пучинистых грунтах. Он отличается простотой, скоростью и дешевизной возведения. Малая опорная площадь, снижает воздействие грунта на фундамент в момент примерзания.

Этапы строительства точечного фундамента

ПОДГОТОВИТЕЛЬНЫЙ ЭТАП

Для того чтобы возвести точечный фундамент своими руками, необходимо:

а) Составить проект будущего фундамента.
В нем отражают; размеры фундамента, число и места установки столбов, глубину ям.
Количество необходимого строительного материала.

б) Закупка и доставка строительного материала.
Для строительства фундамента потребуется:
– цемент, песок карьерный, гравий;
– трубы асбестоцементные или металлические, диаметром 20 сантиметров из расчета по 2 метра на каждый столб;
– арматурные прутья, по 4 прута на каждый столб, длиной 2 метра каждый прут;
– бетономешалка;
– бур для сверления отверстий под столбы;
– болгарка с кругами по металлу или бетону;
– электровибратор;
– рулетка, лопата штыковая, молоток, емкость на 10 литров.

в) Подготовка площадки под фундамент.
На месте планируемого строительства фундамента, вырубается кустарник, выкорчевываются крупные деревья, выравнивается грунт.
Производится разметка будущего фундамента на местности.

ПОДГОТОВКА ЯМ ПОД СТОЛБЫ

Это важный этап возведения фундамента. От правильности подбора глубины ям зависит качество будущего фундамента. Если ямы будут слишком мелкие, то в период промерзания грунта, он может вытолкать столбы, что повредит строение, опирающееся на фундамент.
Глубоко выкопанные ямы приведут к необоснованному перерасходу строительного материала и удорожанию фундамента.
Сейчас не составляет труда узнать физический состав грунта и глубину его промерзания в любом районе строительства. Достаточно сделать запрос в интернете, и он выдаст все необходимые данные по интересующему вопросу.
Если по каким-то причинам нет интернета, нужно доехать до ближайшей гидрометеостанции и попросить у них карту состава грунта и глубину промерзания почвы в нужном районе.
В средних районах России глубина промерзания земли не превышает 1,2 метра. Следовательно, для того чтобы построить точечный фундамент своими руками, нужны ямы глубиной 1,5 метра.
Для ускорения и простоты исполнения, ямы бурят буром, диаметром равному диаметру труб. Бур без труда можно изготовить своими руками из металла, толщиной 2 миллиметра. Для этого из листа железа вырезают круг, диаметром 20 сантиметров. В нем в центре делается отверстие. Круг с одной стороны разрезается до середины. Края круга изгибаются под углом 35 – 40 градусов и приваривается к металлической трубе, диаметром 22 миллиметра. Бур готов.
Отверстия сверлятся под каждый угол здания и в местах соединения внутренних стен с наружными. Если здание большое по размерам, 10 и более метров в длину, свыше 8 метров в ширину, ямы распределяют равномерно, с расстоянием до 2 метров, друг от друга.
На дно подготовленных ям засыпается слой гравия, толщиной 5 сантиметров, и слой песка, такой же толщины. Подушка утрамбовывается. Ямы под столбы готовы.

УСТАНОВКА ТРУБ И АРМАТУРНЫХ ПРУТЬЕВ

Это следующий этап работы, для того чтобы возвести точечный фундамент своими руками. Нужно вспомнить, что глубина ям составляет 1,5 мета. Из них 10 сантиметров занимает песчано-гравийная подушка. На 20 сантиметров столбы будут выше уровня земли.
Следовательно, общая длина труб составляет 1,6 метра, 1,4 в земле и 0,2 м над землей. Готовятся трубы соответствующей длины. Металлические режутся болгаркой с кругом по металлу, асбестоцементные – кругом по бетону.
Подготовленные трубы опускаются в ямы. Выравниваются по горизонтали. Уровень у них должен быть одинаков.
В трубы опускаются по 4 арматурных прута. Устанавливаются прутья по центру, квадратом 10 на 10 сантиметров. Их делают на 15 сантиметров длиннее труб. На этот размер они забиваются в землю, верхний срез прутьев находится на одном уровне с верхним срезом труб.

ЗАЛИВКА ТРУБ БЕТОНОМ

Самый ответственный момент в создании фундамента. Качественно подготовленный цементный раствор, обеспечит длительный период эксплуатации здания. Поэтому для того чтобы возвести прочный точечный фундамент своими руками, нужно покупать высококачественный цемент, не ниже 400 марки, соблюдать пропорции раствора.

а) Порядок подготовки раствора.

В бетономешалку засыпают цемент и песок в соотношении 1 : 3.Тщательно его перемешивают. Затем добавляют воду. Ее добавляют постепенно, пока раствор не приобретет консистенцию не густой сметаны.
Затем в раствор добавляют гравий. Общий состав раствора должен составлять: 1 ведро цемента, 3 ведра песка, 2 ведра гравия. Вода по мере необходимости.
Раствор тщательно перемешивается.

б) Заливка труб бетоном.

Заливка труб осуществляется поэтапно. Залив половину трубы, раствор утрамбовывают электровибратором, с целью удаления воздуха из бетона и заполнения им всех пустот, образовавшихся при заливке бетона.
Утрамбовав первую половину трубы, заливают вторую половину и производят утрамбовывание второй половины.
Залив все трубы, фундаменту дают 1 месяц на устойку. В этот период какие-либо работы проводить с фундаментом нельзя. Если фундамент залит в середине осени и есть вероятность, что он останется под зиму, его нужно нагрузить.
Ненагруженный фундамент, в период пучения почвы, может вытолкнуть на поверхность и работу придется проводить сначала. Для того чтобы этого не произошло, на фундамент нужно положить бетонные плиты. Их нужно укладывать спустя 1 месяц после заливки труб.

РЕКОМЕНДАЦИИ ПО СОЗДАНИЮ ТОЧЕЧНОГО ФУНДАМЕНТА

Невозможно возвести прочный точечный фундамент своими руками без соблюдения определенных рекомендаций:

– Для получения прочного фундамента нужно покупать только качественный строительный материал;
– Чтобы подготовить хороший раствор нужно воду заливать в сухую смесь, а не наоборот. Если смесь засыпать в воду, образуются не растворимые слипшиеся камешки, которые очень тяжело размешать и впоследствии они снижают прочность раствора;
– Если в доме имеются запасы кирпича, красного, то можно вместо труб использовать кирпич. Ямы в этом случае нужно копать квадратные, сантиметров на 20 больше размеров столбов. После установки столбов их обматывают рубероидом, по внешнему периметру устанавливают арматурные прутья и стягивают их проволокой.
Установив столбы и обвязав их арматурными прутьями, пустоты ям заливают бетоном. Бетон утрамбовывается электровибратором.
– Фундамент после установки должен обязательно выстояться не менее 1 месяца.

Изготовление точечного фундамента самостоятельно не сложное дело. Возведение его вполне под силу одному человеку.
Этот вид фундамента можно применять не только на пучинистых почвах, но на других видах грунта, где не требуется прочный фундамент, и возводимые здания обладают малым весом.
Недостатком этого фундамента является невозможность устройства подвального помещения и проведения дополнительных надстроек дома с целью увеличения жилой площади.

: этапы возведения, фото

Точечное основание, также известное как столбчатый фундамент, представляет собой удобную и бюджетную базу для небольших построек, таких как дома, бани, беседки и подобные. Создать точечный фундамент своими руками несложно, главное — следовать рекомендациям по установке и выбрать подходящие материалы.

Точечный фундамент из блоков

Подготовка участка для закладки опор

Для точечного фундамента не подходят участки с перепадами по высоте. Поэтому, если территория имеет углубления или скошенности, необходимо ее максимально выровнять. Часто для этого низкие места подсыпают грунтом с преобладанием песка и гравия, а выступающие части снимают лопатой. Разумеется, на выбранном для фундамента месте не должно быть деревьев или кустарников. Чтобы мелкая растительность не мешала работе, по периметру будущего здания снимают слой дерна 15 см.

Следующий этап подготовки – разметка. Столбы фундамента устанавливаются строго по проекту, ведь они должны равномерно принимать нагрузку от сооружения и передавать ее на грунт. Неправильное расположение опор приведет к перекосу постройки и последующему разрушению. Спроектировать фундамент можно самостоятельно: сначала отмечают угол строения, ближайший от соседнего участка и улицы, потом от него отмеряют расстояние ко второму углу фасада и натягивают строительный шнур. Далее отмечают оставшиеся два угла и тоже соединяют их шнуром.

Получившийся прямоугольник проверяют с помощью диагоналей – если они одной длины, значит, разметка произведена верно. Теперь размечают несущие перегородки внутри периметра. На пересечениях всех линий, на углах строения и под несущими стенами через 2-2,5 метра будут находиться опоры фундамента. Это значит, что там необходимо вырыть ямы соответствующих размеров.

Глубина заложения и материалы для основы

Чтобы узнать глубину ям, сначала определяют уровень промерзания участка. Он зависит от высоты грунтовых вод, типа почвы и региона. Безусловно, чем севернее регион, тем глубже промерзает грунт, и глубже закладывается фундамент. Почва больше всего промерзает глинистая, а также песчано-пылеватая, насыщенная влагой. Стандартная глубина закладки – 1,5 метра, но, учитывая особенности грунта, эту величину можно варьировать. На сухих скалистых участках успешно применяют мелкозаглубленные точечные фундаменты.

Для столбов подходят различные материалы:

• трубы асбестовые и металлические;
• бревна из плотных пород;
• армированный бетон;
• кирпич или бутовый камень;
• бетонные блоки.

От выбора материала зависит форма ям: для труб или заливки раствором ямы роют круглые, для кладки – квадратного сечения. Также при строительстве необходима арматура, гидроизоляционный материал, щебень и песок для подсыпки, и, конечно же, цементный раствор.

Основные элементы фундамента

Легче всего использовать для фундамента трубы, поскольку их установка и заливка не занимает много времени, к тому же ямы делают небольшого диаметра. Для кладки столбов нужно рыть ямы побольше, по времени этот процесс длиннее. Бревна в качестве опор используются все реже: срок эксплуатации у них меньше, а при установке необходима дополнительная обработка битумом.

Технология установки

Дно каждой ямы закрывают слоем глины, хорошо утрамбовывают и следом насыпают слой гравия или мелкого щебня. Такая подушка защитит опору от пучения грунта и придаст устойчивости. Далее установка опор имеет отличия для труб и для кладки.

1. Столбы из труб. Труба отрезается такой длины, чтобы над поверхностью она возвышалась сантиметров на 30. Опускают трубу в яму, потом заливают внутрь немного цементной смеси и приподнимают столб, чтобы смесь растеклась. После этого трубу слегка вдавливают в основание и выравнивают вертикально. Подготавливают куски арматуры, по длине превышающие столб на 15 см, и вбивают их внутрь основания. Теперь трубу нужно заполнить раствором в несколько приемов, каждый раз уплотняя залитую смесь. Хорошо, если имеется электрический вибратор, тогда процесс уплотнения происходит очень качественно и быстро.

Столб из арматурного каркаса и бетона

2. Столбы из блоков или кирпича. На гравийную или щебневую подушку укладывают кусок гидроизоляционного материала. Далее выкладывают ряд кирпича или блоков, проверяют уровнем, и вставляют в середину прочную арматуру. Кладку постоянно проверяют уровнем, чтобы столб не перекосился. Чем выше поднимается опора, тем плотнее должны соприкасаться кирпичи посередине, чтобы верх основания был меньше по периметру, чем низ. Такая форма сделает опоры устойчивее. Арматура должна возвышаться над кладкой минимум на 20 см, чтобы последующее крепление ростверка было более плотным и надежным.

Выстаиваться опоры должны в течение месяца, все это время проводить другие строительные работы на данном участке нельзя. Сразу после высыхания делают ростверк и устанавливают здание. Если фундамент оставить на зиму без нагрузки, сила пучения может вытолкнуть столбы из почвы. Поэтому, если достроить здание не получается до морозов, фундамент рекомендуется накрыть бетонными плитами.

Видео устройства точечного фундамента

Схожие по теме

Технология установки забора: этапы работы, материал

Технология установки забора: деревянный, секционный бетонный, из профнастила.

Фундамент для забора из профлиста: технология, советы

Как залить фундамент под забор из профнастила. Фундамент для забора из профнастила своими руками. Забор из профнастила на ленточном фундаменте: поэтапное возведение, фото.

Деревянные заборы и ворота: схема самостоятельного конструирования

Плетенный забор своими руками – видео инструкция.

Как сделать фундамент для забора своими руками

Как самостоятельно сделать фундамент под забор, фото. Как правильно сделать фундамент под забор: пошаговая инструкция с фото.

Установка столбов для забора из профнастила своими руками

Как происходит установка столбов для забора из профнастила.

Кирпичный забор своими руками (фото, видео)

Монтаж кирпичного забора своими руками, основные этапы. Преимущества ограждения из кирпича. Необходимые материалы для возведения забора.

Часто задаваемые вопросы и ответы

На сегодняшний день кадастровые работы и их результат является документ, представляющий собой электронный вид, утвержденной формы (Xml-cхемы). Любой результат кадастровых работ можно подписать электронной цифровой подписью (ЭЦП) заявителя, что позволит правообладателю не тратить время на посещение МФЦ для передачи пакета документов для осуществления кадастрового учета или регистрации права на объект недвижимости, а направить электронный документ посредством интернета в Росреестр. Для изготовления ЭЦП необходимо обратиться в любой удостоверяющий центр, занимающийся изготовлением квалифицированных сертификатов ключей проверки электронной подписи (КСКП ЭП), согласно Федеральному закону от 06.04.2011 № 63-ФЗ «Об электронной подписи» для Росреестра. При изготовлении КСКП ЭП для физических и юридических лиц применяется специальный алгоритм шифрования информации, исключающий изменение документа, подписанного такой электронной подписью.

Процедура согласования границ земельного участка установлена 221-ФЗ от 24.07.2007г. и является обязательной если проводятся кадастровые работы, в результате которых уточняется местоположение границ(ы) земельного участка, в отношении которого осуществлялись работы, или смежных с ним земельных участков, сведения о которых внесены в Единый государственный реестр недвижимости:

1) собственности;
2) пожизненного наследуемого владения;
3) постоянного (бессрочного) пользования;
4) аренды (если такие смежные земельные участки находятся в государственной или муниципальной собственности и соответствующий договор аренды заключен на срок более чем пять
Порядок согласования границ включает в себя: 1) Извещение всех заинтересованных лиц; 2) проведение согласования границ и составление акта согласования.
Извещение правообладателей смежных земельных участков может проводится как в индивидуальном порядке, так и путем проведением собрания о согласовании местоположения границ и посредством опубликования в СМИ в порядке, установленном для официального опубликования муниципальных правовых актов. Опубликование извещения о проведении согласования границ осуществляется при отсутствии информации в ЕГРН о контактных адресах заинтересованных лиц.
Более развернуто вы можете прочитать в этой статье по ссылке.

С 01.01.2017г. произошло объединение процедур кадастрового учета и регистрации прав объектов недвижимости в соответствии с вступившим в силу ФЗ-218 от 13.07.2015г. “О государственной регистрации недвижимости”. Оформить объект недвижимости теперь будет возможно в один этап передачи правообладателем пакета документов в уполномоченные федеральные органы для проведения комплекса процедур и получения в результате выписки из ЕГРН о зарегистрированном праве. На сегодняшний день данная процедура, к сожалению технически не реализована Росреестром, но по информации, предоставляемой Минэкономразвитием, возможность осуществления одновременного кадастрового учета и регистрации права планируется к 01.07.2017г.

В случае образования земельного участка из земель, находящихся в государственной или муниципальной собственности, в соответствии с Земельным кодексом участок предоставляется на основании схемы расположения земельного участка на кадастровом плане территории. Схема расположения на КПТ имеет утвержденную форму в соответствии с приказами Минэкономразвития и могут готовится как в электронном виде, так и в бумажном виде. Электронный вид представляет собой формат Xml-схемы и подписывается электронной подписью уполномоченного органа местного самоуправления. Предоставление земельного участка на основании схемы расположения на КПТ осуществляется для участков, предоставляемых для садоводства, личного подсобного хозяйства, индивидуального жилищного строительства.

После оформления документов (подготовки технического плана или межевания), пакет документов направляется в Росреестр через МФЦ. Регистратор проверяет наличие документов, их соответствие установленным формам, правильность указанных сведений. В случае, если он находит препятствия для регистрации, то выносит решение о приостановке, о чем сообщает заявителю. Для разъяснения причины приостановки, и расшифровки бюрократических фраз, которыми обычно пестрит приостановка, стоит обратиться к кадастровому инженеру, формировавшему документы. На внесение изменений обычно предоставляется три месяца. Более подробно о приостановках и причинах их получения можно почитать тут.

Невозможность считывания диска, заверенного электронной подписью кадастрового инженера, на устройстве МФЦ или регистратора Росреестра – это одна из причин приостановки кадастрового учета. Однако, проблема зачастую не в дефекте диска или считывающего устройства, а в других нюансах, которые более подробно отражены здесь. Для решения данной проблемы следует повторно обратиться к кадастровому инженеру, который готовил пакет документов, и он перезапишет вам диск.

Столбчатый фундамент своими руками – это несложно!

Необходимые инструменты и материалы

Если вы знаете, как построить столбчатый фундамент своими руками, смело можете приступать к возведению любой постройки на своем загородном участке, начиная от небольшой теплицы или беседки и заканчивая огромным деревянным домом.

Столбчатый фундамент – особенности и разновидности

Когда планируется построить жилой дом из дерева, какое-либо хозяйственное строение, баню или гараж, возникает вопрос, какой тип фундамента выбрать для них. Любой человек хочет потратить поменьше средств на такое мероприятие и при этом получить по-настоящему надежное основание для будущей постройки. Оптимальным вариантом в этом случае считается обустройство фундамента столбчатого типа. Он является самым простым в исполнении и относительно недорогим.

Интересующее нас основание подходит для каркасного дома или иного объекта, который не оказывает сильного давления на грунт и не имеет подвальных помещений.

Возводить тяжелые бетонные или кирпичные конструкции на таком основании не рекомендуется.

Устройство этого фундамента достаточно простое – некоторое число опорных столбов размещают на земле в местах, на которые при окончании строительства дома либо другого объекта будет направлена основная нагрузка. К подобным местам относят:

• простенки;
• углы сооружения;
• участки пересечения стен;
• тяжелые несущие балки.

Столбчатый фундамент своими руками допускается делать из натурального камня и дерева, бутобетона, кирпича, бетона, стальных и асбестовых труб, буронабивных свай. Он бывает сборным и монолитным. В первом случае сырьем для его возведения служит «смесь» камней, кирпичей и блоков из железобетона. Монолитное основание делается из армированного бетона, обеспечивающего повышенную прочность фундамента.

Столбчатые конструкции принято, кроме того, подразделять на два типа, учитывая степень промерзания земли, на которой он устанавливается, и непосредственно вид грунта. С этой точки зрения фундамент бывает:

• Мелкозаглубленным – столбы монтируют в землю на 0,4–0,7 м. Такое основание специалисты советуют делать при возведении построек на скалистой либо песчаной почве.
• Заглубленным – закладка опор осуществляется на глубину, которая ниже на 0,5–1 м отметки замерзания грунта в конкретной местности. Заливка и устройство такого основания рекомендовано для водянистых и глинистых грунтов, где всегда имеется опасность размывания фундамента.

Заметим, что столбчатый фундамент своими руками строится по одной технологии. Далее мы рассмотрим, как самостоятельно сделать столбчатое основание с применением различных материалов.

Подготовка к обустройству столбчатого основания – важные советы

Для начала необходимо определиться с типом грунта, который имеется на вашем участке, где планируются строительные работы. Проанализировав его, вы сможете выбрать вид основания и глубину установки опорных столбов (смотрите выше). Для легкой беседки достаточно будет заглубить фундамент на 0,4–0,5 м и сделать его из древесины либо асбестовых трубных изделий. А вот сравнительно большой деревянный дом потребуется ставить на более глубокое (около 1 м) и мощное основание, например, из бетона.

После этого нужно подсчитать число столбов, которые пойдут на устройство фундамента. Они обязательно должны присутствовать в центре и под всеми углами любой постройки (даже если она, по вашему мнению, совсем маленькая). Действительно надежное основание для строения будет вам гарантировано при расположении столбов через каждые 2 м (по вертикали и по горизонтали) сооружения. Высоту опор обычно берут на 0,3–0,5 м выше уровня почвы. Ее можно и увеличить, когда имеется вероятность большого количества осадков и подтоплений.

Далее приступаем к очистке участка земли, на котором планируется заливка фундамента. Эти работы выполняем максимально тщательно – удаляем все неровности на грунте, убираем мусор, делаем гравийную подсыпку глинистой почвы. Затем создаем точечный план запланированного фундамента и отмечаем на нем места нахождения всех столбов.

От периметра будущей постройки также следует отойти с четырех сторон на 2 м, чтобы обозначить территорию, с которой нужно полностью удалить поверхностный земляной слой (сантиметров на 20–30). Делается это для исключения опасности прорастания под постройкой растительности. А на место, выбранное для строительства, обязательно необходимо насыпать гравий либо строительный песок, после чего можно приступать к выкапыванию ям для монтажа опор столбчатого фундамента.

Опалубка для фундамента – как сделать быстро и правильно?

Наиболее распространенной и экономичной является опалубка из рубероида. Именно ее чаще всего обустраивают на частных подворьях при строительстве различных сооружений. Делается она просто:

1. Берем отрезок рубероида требуемой длины (ориентируемся на протяженность столба, а также добавляем немного длины на обрезки по уровню) и скручиваем его в два слоя в трубку. Накручивать материал лучше всего на шаблон, например, на трубу из металла (ее сечение должно быть около 20 см).
2. Надежно скрепляем полученную скрутку упаковочным широким скотчем. Иногда перед этим заготовку из рубероида дополнительно обматывают стрейч-пленкой, которая повышает величину жесткости, которую будет иметь опалубка.
3. Вынимаем из получившейся трубки шаблон. По сути, опалубка из рубероида готова!

Опалубка из рубероида

Вместо рубероида можно использовать пергамин. Последовательность операций в этом случае будет аналогичной описанной выше. Также часто опалубка делается из деревянных щитов, состоящих из досок шириной 15 и толщиной 4 см. Она получается надежной и качественной, но ее стоимость, конечно же, намного выше, чем конструкция из рубероида. Несъемная опалубка может быть изготовлена из асбестоцементных либо стальных труб. Их диаметр должен равняться 10–20 см.

После этого приступаем к процессу укрепления столбчатой основы. Для армирования нужно применять арматуру диаметром 1,2–1,4 см. Устанавливать ее требуется продольно. Функцию горизонтальных перемычек будет выполнять металлическая проволока.

Если фундамент делается с ростверком (специальные плиты либо балки – опоры будущей постройки), над столбами оставляют около 20 см арматурных прутков. С их помощью после заливки бетонной смеси можно без затруднений связать ростверк со столбчатыми опорами.

Делаем фундамент столбчатого типа из асбестовых или стальных труб – вы справитесь!

В этом случае требуется несъемная опалубка из трубных изделий подходящего сечения. Устройство такого фундамента рекомендовано для любых строений, включая и дома из дерева. Для работ вам потребуются трубы сечением около 200 мм или больше, если постройка будет тяжело нагруженной (несколько этажей, большая площадь).

Фундамент из асбестовых труб

Пошаговая инструкция для возведения основания такова:

1. Очищаем площадку.
2. Подготавливаем цилиндрические ямы, в которые устанавливаем арматурный каркас либо трубы и засыпаем их землей, обеспечивая фиксацию опор.
3. Наполняем используемые трубные конструкции раствором бетона на одну треть их длины. Эта процедура обязательна, она создает требуемую гидравлическую подушку для основания.
4. Поднимаем трубы на треть высоты и снова заливаем бетонную смесь, оставляя около 15 см пустого пространства сверху.
5. Полностью вынимаем трубы, а бетонный раствор, который остается в яме, утрамбовываем и помещаем в его центр армированный прут.
6. Ждем отвердевания бетона.

Связку основания и возводимых стен сооружения выполняем при помощи анкеров из металла. Их следует прикрепить к нижним стеновым балкам и погрузить в оставленную 15-сантиметровую полость. Вы сделали из труб надежный и прочный фундамент. Требуется лишь окончательно забетонировать конструкцию.

Устройство фундамента из бетонных блоков и дерева – инструкция

Для каркасных частных домов, разнообразных беседок на загородных участках, саун и хозяйственных построек вы можете сделать основание из блоков. В этом случае опорно-столбчатый фундамент своими руками изготавливают из бетонных элементов с геометрическими параметрами 20х20х40 см.

Основание из блоков

Устройство блочного основания включает в себя следующие стадии:

1. Подготовка участка.
2. Выкапывание ям, посыпка их щебнем и создание на дне песчаной подушки.
3. Монтаж (посредством раствора на основе цемента) бетонных блоков.
4. Выполнение гидроизоляционных мероприятий (используется обычный рубероид, укладываемый на поверхность столбов из бетона).
5. Оштукатуривание поверхности блоков.

Блочные основания нельзя сооружать на горизонтально-подвижных почвах, водонасыщенных и торфянистых грунтах. Также нежелательно ставить на них чересчур массивные здания и постройки.

Можно сделать и деревянный фундамент. Но срок службы такого основания будет объективно небольшим. Увеличить его можно посредством пропитки древесины специальными растворами-антисептиками. Но и в этом случае основание прослужит максимум пару десятков лет.

Для такого фундамента правильно будет использовать хвойную древесину либо дубовые сваи. Столбы погружают в почву на 0,5–1,5 м. Сечение свай следует выбирать побольше – от 20 см. Строительство ведется по простой схеме:

1. Очищаем территорию под закладку основания.
2. Выкапываем ямы. Их сечение берется в 1,5 раза больше диаметра используемых опор из древесины.
3. Монтируем деревянные столбы по углам запланированной постройки, по ее периметру (через 2 метра) и в точках пересечения стенок сооружения.
4. Укладываем на дно слой (15–20 см) песка и утрамбовываем его максимально тщательно.
5. Выполняем гидроизоляцию нижней части деревянных опор (пропитка маслом, «укутывание» в 2–3 слоя рубероида либо обычной толи, которые желательно проклеить мастикой на основе битума).
6. Монтируем и выравниванием по вертикали столбы (используйте строительный уровень).
7. Засыпаем пустоты между ямой и столбом битым кирпичом, крупным щебнем и песком. Эти материалы следует насыпать слоями и постоянно трамбовать. Толщина каждого слоя – не менее 10 см.
8. Выравниваем (теперь уже по высоте) установленные опоры – спиливаем их верхушки, чтобы добиться полностью горизонтальной плоскости. Эту процедуру делать несложно, если натянуть над столбиками шнур.
9. Накладываем на торцы столбчатых опор рубероид либо специальную гидроизоляционную пленку.

Ваш фундамент из дерева готов! Смело устанавливайте на него деревянное строение.

Строительство домов

Фундамент – опора всего дома, от его конструкции и прочности зависит долговечность всего здания. Выбирая тип фундамента для дачных построек, наши соотечественники перестраховываются и закладывают ленточный фундамент. В этом можно легко убедиться, проехавшись по садоводствам. Но такие меры совсем необязательны. Для легких построек, таких как деревянные, каркасные, каркасно-щитовые дома, больше подойдет фундамент столбчатого типа. К тому же, показаниями к его применению служат перенасыщенные влагой грунты, песочные грунты, торфяные, болотистые и такие, где силы морозного пучения способны вытолкнуть или повредить ленточный фундамент. Обустроить столбчатый фундамент своими руками можно в предельно короткие сроки, не привлекая тяжелую технику и бригаду рабочих.

Устройство столбчатого фундамента

Столбчатый фундамент представляет собой столбы – опоры, заглубленные в грунт и выступающие наружу. Верхний уровень столбов обязательно должен быть одинаковым. Сверху на столбах оборудуется ростверк, чтобы соединить опоры и распределить нагрузку равномерно. Располагают столбы обязательно под каждым углом строения, а также под пересечением стен и в местах, на которые действует максимальная нагрузка.

В качестве материала для столбов могут выступать дерево, кирпич, бетон, бетонные блоки, асбестоцементные или металлические трубы, а также бутовый камень.

Деревянные столбы на сегодняшний день используются крайне редко, так как они недолговечны. Но под легкими деревянными строениями или террасами вполне допустимо обустраивать столбчатый фундамент из деревянных столбов. Диаметр таких столбов должен быть 0,15 – 0,2 м. Перед заглублением их необходимо обязательно обработать специальными препаратами и пропитками, предотвращающими гниение и препятствующими горению. В качестве гидроизолирующего материала можно использовать битумные мастики.

Кирпич-железняк, обожженный в печи, используется для мелкозаглубленного или незаглубленного столбчатого фундамента. Ширина столба должна быть не менее 0,38 м.

Бетонные армированные столбы являются самым распространенным и надежным вариантом столбчатого фундамента. Они могут быть как монолитными, так и обустроенными из готовых бетонных блоков. Ширина столбов должна быть 0,4 м.

Асбестоцементные или металлические трубы используются для обустройства столбов в качестве несъемной опалубки, так как внутрь них вставляется арматура и заливается бетон.

Глубина столбчатого фундамента рассчитывается в зависимости от структуры грунта, уровня залегания грунтовых вод и уровня промерзания почвы. Мелкозаглубленным считается фундамент, погруженный на 0,4 м в почву. Заглубленным – погруженный на 0,15 – 0,5 м ниже уровня промерзания.

Очень часто столбчатый фундамент обустраивают в местности, где почва промерзает на 1,5 – 2 метра вглубь, так как строительство ленточного фундамента в таком случае просто нерентабельно. Нижний уровень столба заглубляется на 15 – 25 см ниже уровня промерзания почвы.

Расстояние между столбами может быть от 1 до 2,5 м, но более 3 м делать разнос не рекомендуется.

В качестве ростверка можно использовать прочный брус. Если строение деревянное, то он будет выступать в роли закладного венца. Но все большей популярности набирает монолитный бетонный ростверк, залитый в деревянную опалубку.

Ростверк столбчатого фундамента может быть высоким (выше 35 – 75 см над уровнем грунта) и низким (лежит на грунте).

Очень важной конструктивной особенностью столбчатых фундаментов является то, что в доме невозможно оборудовать подвал. Иногда для ограждения пространства между столбами формируют забирку, которую выгладывают из кирпича или камня, но не соединяют со столбами фундамента, чтобы в случае подвижек не нарушить его целостность. Очень важно в забирке обустроить вентиляцию для проветривания подпольного пространства. Но забирку делают далеко не всегда. В часто затапливаемой местности столбчатые фундаменты возводят на большую высоту над уровнем грунта, которая может составлять от 1 до 2 м. В таком случае дом полностью остается как бы «висеть» в воздухе на столбах.

Столбчатый фундамент: чертеж, расчет и схема

Перед началом любых работ, связанных с возведением фундамента, в обязательном порядке необходимо запастись проектной документацией. Создание этой документации на дом лучше доверить специальным архитектурным компаниям.

Схема столбчатого фундамента выглядит примерно так:

Первым делом выполняется расчет столбчатого фундамента, чтобы определить количество столбов, их материал, глубину заложения, места обустройства, ширину и другое. Для расчетов потребуются характеристики грунта, уровень залегания грунтовых вод, силы морозного пучения, уровень промерзания грунта, материал строения, его высота и этажность, тип перекрытий, материал кровли, нагрузки в каждой ключевой точке строения и другое. Для самостоятельных расчетов в сети есть соответствующие онлайн калькуляторы для расчетов столбчатых фундаментов.

Все полученные для столбчатого фундамента размеры заносятся в проектную документацию, где указываются все характеристики, материал и многое другое.

Столбчато-ленточный фундамент своими руками

В последнее время стал популярен так называемый облегченный фундамент под современные одно- и двухэтажные коттеджи, который представляет собой столбы, заглубленные ниже уровня промерзания грунта, и незаглубленный ленточный фундамент, соединяющий эти столбы. Выполнить такой фундамент самостоятельно будет нелегко, лучше позвать в помощь друзей и заказать миксер готового бетона, чтобы конструкция получилась прочной.

Земляные работы

Перед тем как сделать столбчатый фундамент, необходимо подготовить участок под строительство. Для этого снимаем лишний грунт, устраняем неровности. Если верхний грунт глинистый, придется снять большую его часть и засыпать песком.

Далее необходимо выполнить разметку участка. С помощью строительной нити размечаем площадку согласно приложенному чертежу. Натягиваем нить двумя линиями, параллельными друг другу, с расстоянием, равным толщине будущего ленточного фундамента. Контролируем угол пересечения нитей и углы будущей конструкции, они должны быть равны 90 °. Обозначаем места пересечения и примыкания стен, а также углы здания, места с наибольшей нагрузкой.

По всему размеченному участку вынимаем грунт на 30 – 40 см там, где будет ленточный фундамент. Ширину делаем на 7 – 10 см больше, чтобы осталось место для опалубки.

Согласно чертежу столбчатого фундамента с помощью ручного бура делаем скважины там, где будут столбы. Диаметр ручного бура бывает 150 мм, 200, 250, 400 мм. Если глубина столбов не превышает 1 м, то дополнительной фиксации стенок от осыпания не нужно. Если же глубина больше, то придется сформировать подпорки из досок, чтобы грунт не осыпался.

На дно скважин засыпаем песок, слоем 10 см.

В последний раз проверяем расположение скважин по осям и ровность будущего фундамента.

Обустройство столбов

Для обустройства столбов будем использовать бетон, но для оборудования его гидроизоляции, выполним маленькую хитрость.

Из рубероида, скрученного в два слоя, формируем трубу необходимого диаметра. Соединения проклеиваем скотчем, а также по окружности обклеиваем трубу. Вставляем конструкцию в скважину до упора в грунт.

Из арматурного прута 10 – 14 мм диаметром и проволоки 6 мм вяжем и свариваем армирующий каркас. Вставляем его в скважину. Верх прутьев должен выступать из скважины минимум на 15 – 25 см.

Начинаем заливать столбы бетоном. Для этого сначала заливаем 20 – 25 см внутрь скважины и приподнимаем трубу из рубероида так, чтобы бетон внизу растекся и сформировал подошву. Затем заливаем скважину до конца бетоном, формируя столб. С помощью электрического глубинного вибратора утрясаем бетон, чтобы в нем не осталось воздушных пузырьков и пустот.

Пока бетон в столбах сохнет, займемся ленточным фундаментом.

Обустройство облегченного ленточного фундамента

Из арматурного прута и проволоки свариваем и вяжем каркас для армирования ленточного фундамента. Обязательно свариваем его и прикручиваем к прутам, торчащим из столбов.

Пруты будут располагаться вдоль ленты фундамента, а проволока армировать в поперечном направлении, формируя горизонтальные перемычки.

Монтируем опалубку для ленточного фундамента. Для этого используем доски шириной 10 – 15 см, толщиной 4 см. Вместо досок можно взять ДСП, фанеру или листы железа. Когда опалубка будет сбита, внутрь настилаем гидроизоляционный материал. Лучше всего использовать современные мембраны или полиэтиленовую пленку, которая понадобится еще и для того, чтобы бетон не выливался из опалубки через щели.

Заливаем ленточный фундамент бетоном. Для простоты лучше заказать машину-миксер для заливки такого большого пространства. Также утрясаем бетон вибратором. Когда бетон наберет свою прочность, спустя 20 – 28 дней, опалубку можно будет снять и провести все необходимые работы по гидроизоляции фундамента. Затем оставшиеся траншеи засыпаем грунтом.

Более подробно о том, как делается такой ленточно-столбчатый фундамент, видео:

Важно! Очень многие специалисты выступают крайне негативно по отношению к столбчато-ленточным фундаментам, настаивая на том, что фундамент должен быть либо столбчатым, либо ленточным. Только в таком случае он будет полностью выполнять свои функции и не мешать подвижкам в грунте. Несмотря на это многие строительные компании продолжают обустраивать именно комбинированный фундамент. Так что выбирать Вам самим.

Фундамент опорно-столбчатый своими руками

Для сравнения рассмотрим вариант обустройства сугубо столбчатого фундамента с высоким ростверком. Его обустройство целесообразно для легких строений на песчаных грунтах.

Земляные работы

Производим разметку участка, как и в первом варианте. Затем снимаем плодородный грунт с площадки на 15 – 25 см. В углах и местах пересечения стен бурим скважины 0,6 м глубиной. А лучше выкапываем на месте будущих столбов котлованы вручную, квадратной формы.

На дно каждого котлована под столбы заливаем бетон слоем 10 – 15 см. Он будет служить нам подушкой. Когда бетон высохнет, можно приступать к формированию опорных столбов.

Строительство столбчатого фундамента

Для столбов будем использовать кирпич-железняк, тщательно обожженный в печи. Выкладываем кирпичной кладкой опорный столб шириной 38 см, высотой на 35 – 45 см выше уровня грунта. Кирпичи можно располагать замкнутым контуром, внутри оставляя свободное пространство. Внутри пустого пространства формируем арматурный каркас, хотя бы 1 – 3 прута связываем и вставляем. Затем заливаем бетоном.

Проверяем, чтобы столбы находились на одном уровне. Когда бетон высохнет, столбы можно гидроизолировать.

Засыпаем траншеи грунтом. Сверху столбов обустраиваем ростверк. Его можно выполнить с помощью деревянных рандбалок. Края балок должны обязательно опираться на столбы и соединяться между собой замковым соединением шип-паз.

Ростверк можно сделать бетонным. Тогда для него необходимо смонтировать опалубку из деревянных досок, сварить внутри каркас из арматуры и залить все бетоном.

Технология столбчатого фундамента позволяет выполнить столбы из асбестоцементных труб. Их опускают в скважину, затем внутрь наливают бетон. Приподнимают трубу, чтобы бетон растекся, и затем доливают бетон дальше, не доходя 10 – 15 см до верха трубы. Когда закладные венцы дома будут соединяться с фундаментом, их необходимо будет закрепить к трубам с помощью анкеров и уголковых соединений.

Строительство столбчатого фундамента позволяет существенно сэкономить на материалах и бригаде рабочих, так как все работы можно выполнить самостоятельно за считанные дни. Такой фундамент можно смело строить для деревянных домов, бань, технических строений, террас, веранд, беседок, гаражей и других строений, веса которых недостаточно для того, чтобы нагрузить ленточный фундамент. Кстати, если Вы построили столбчатый фундамент осенью, его нежелательно оставлять на зиму ненагруженным. Поэтому сверху устанавливают бетонные плиты или стараются построить все здание до начала морозов. Иначе за зиму силы морозного пучения могут вытолкнуть столбы из грунта, и их расположение уже не будет ровным. Будет проще выкопать их и сделать новый фундамент, чем исправлять последствия.

Столбчатый фундамент своими руками: видео – инструкция

Как крепить точечный светильник?

Крепление точечного светильника может различаться в зависимости от типа светильника и поверхности, на которую он устанавливается. Однако, в целом, есть несколько общих рекомендаций по креплению точечных светильников:

1. Необходимо выбрать точку крепления с учетом размеров и формы светильника, а также расположения источника питания.
2. При креплении на гипсокартонную поверхность рекомендуется использовать специальные саморезы-анкеры, которые обеспечивают более надежное крепление.
3. При креплении на бетонную или кирпичную поверхность необходимо использовать сверло и анкеры.
4. При креплении на потолок, необходимо учитывать конструктивные особенности потолочной плитки, чтобы не повредить ее при установке светильника.
5. При креплении на деревянную поверхность, например, балки, рекомендуется использовать саморезы.

В любом случае, перед установкой точечного светильника необходимо ознакомиться с инструкцией производителя и рекомендациями специалистов, чтобы правильно и безопасно произвести установку.
