Установка электро столбов на дачном участке — гайд по установке столбов для электроснабжения

Нормативные требования

Давайте начнем с установленных нормативных требований. Эти правила закреплены в ПУЭ – Правилах устройства электроустановок. Мы предполагаем ознакомиться с последней седьмой редакцией этого документа, которая была принята Минэнерго РФ в 2003 году.

Обратите внимание: принятый документ отменил действие более старых ПУЭ. Изменения затрагивают, среди прочего, и актуальную для нас главу “Канализация электроэнергии”.

Давайте уделим внимание наиболее важным в нашем случае пунктам документа.

Общие требования к линиям напряжением до 1 кВ

Требования к воздушным линиям напряжением до 1 кВ

Опоры не должны препятствовать проходу и проезду, перегораживать въезды во дворы.

Там, где есть вероятность наезда автомобиля, опора защищается от столкновения с ним отбойной тумбой или любым другим способом.

Столб должен быть промаркирован на высоте 2,5 – 3 метра. На нем указывается порядковый номер опоры, ширина охранной зоны и телефон владельца линии.

Все металлоконструкции защищаются от коррозии. Способ защиты ПУЭ не оговаривается; традиционно для этого используется покраска.

Минимальное сечение провода для воздушной линии лимитировано его механической прочностью и определяется материалом.

Тип провода	Минимальное сечение, мм2
Алюминиевый	16
Сталеалюминиевый	10
Биметаллический	10
Стальной многопроволочный	25

Любопытно: для стального однопроволочного провода лимитирована не площадь сечения, а диаметр. Он не должен быть меньше 4 мм.

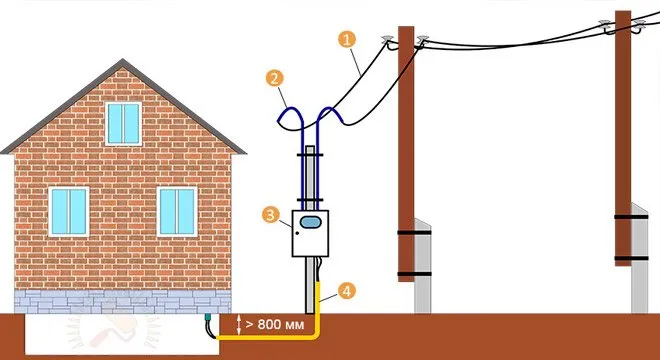

Ответвление от ближайшей опоры выполняется только и исключительно изолированным проводом. Максимальная длина ответвления – 25 метров.

Для соединения проводов используются соединительные зажимы или сварка. Однопроволочные провода могут соединяться скруткой с последующей пропайкой; а вот сваривать их встык нельзя. При этом провод, отличающийся материалом или сечением токоведущей жилы, соединяется только зажимами.

Минимальное сечение ввода в дом тоже лимитировано документом; и в этом случае сечение определяется типом провода:

Провод	Минимальное сечение или диаметр
Пролет до 10 метров	Пролет 10-25 метров
Медный самонесущий	4 мм2	6 мм2
Стальной или биметаллический	3 мм	4 мм
Алюминиевый	16 мм2	16 мм2

Как установить электрический столб на даче своими руками

Строитель 4 разряда

Комфортная жизнь в загородном доме невозможна без электричества. Однако для того чтобы получить доступ к общей электросети, нужно соблюсти ряд условий, предусмотренных законодательством. В первую очередь на дачном участке необходимо установить электрический столб, позволяющий надёжно закреплять провода, поставляющие электроэнергию от ЛЭП к жилому дому и хозяйственным постройкам.

Какова цена электрических столбов?

Если рассматривать цены на столбы для электричества в общем, то можно отметить, что они зависят от размера опоры, от ее материала и, конечно же – от качества.

Самыми дорогими считаются железобетонные конструкции, цены на них колеблются от 11000 (330$) руб. и до 15850 руб. (475$) за одну секцию. Более дешевые модели представляют собой обычную пустую стойку, модели подороже – красивую квадратную вирированную стойку. Такая стойка предназначена для установки девяти проводов, помимо этого провода освещения и 4-х проводов вещания. Они способны выдерживать напряжение от 0,38 кВ и до 10 кВ.

Электричество является неотъемлемой частью жизни человека.

Оно ворвалось в нашу жизнь стремительно и бесповоротно. Чтобы электричество бесперебойно поставлялось в каждую квартиру, в каждый дом, необходимо обеспечить качественную и надежную воздушную прокладку электросетей к потребителю от трансформаторных подстанций. Для этих целей предназначены специальные приспособления – электрические столбы.

На первом этапе работ по прокладыванию линий электропередач рассчитывают количество столбов, определение места с учетом специфики местности, грунта.

Разновидности опор

Существует множество типов опор под провода. Однако в частном строительстве чаще всего используют следующие разновидности столбов для электричества:

Опоры из металла удобны и долговечны. Однако стоят они намного дороже, чем столбы из других материалов. Для того чтобы защитить металлическую опору от коррозии, её покрывают тонким слоем цинка. После установки на участке такой электрический столб заземляют: это позволяет избежать поражения током при эксплуатации ЛЭП.

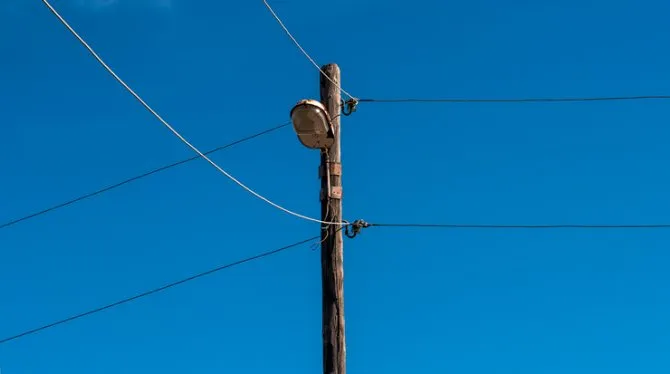

Деревянные опоры под провода изготавливают из сосны. Очищенные от сучьев и коры бревна сушат, обрабатывают противопожарными составами и пропитывают антисептиками, предупреждающими гниение древесины. У электростолбов из дерева есть 2 важных преимущества — относительная дешевизна и простота в монтаже (опору на дачном участке можно установить своими руками, не прибегая к использованию сложной техники). Однако конструкции подобного типа имеют и ряд недостатков. Так, деревянные опоры недолговечны. Кроме этого, их можно устанавливать только в незаболоченной местности с сухим грунтом.

В этом видео показан способ установки электрического столба:

Самыми востребованными на отечественном рынке остаются железобетонные электрические столбы — монолитные конструкции, выполненные из бетона, армированного проволокой или металлическими прутьями. Подобные опоры имеют доступную цену и продолжительный срок службы, подходят для эксплуатации в любой среде.

Единственным недостатком железобетонных столбов считаются сложности при монтаже. Для того чтобы поставить подобную конструкцию на дачном участке, необходима специальная техника.

Преимущества железобетонных опор

Столбы для электричества представляют собой опоры воздушных линий электропередач, относящихся к одним из значимых элементов ЛЭП, на которых крепятся провода. Данные конструкции чаще всего бывают 3 видов: металлические, деревянные и железобетонные.

Самыми востребованными опорами для электричества на сегодняшний день являются столбы из железобетона, которые завоевали свою популярность из-за следующих важных преимуществ. Во-первых, железобетон от других материалов выгодно отличают очень хорошие эксплуатационные качества. Он устойчив к разрушению и к коррозии, обладает высокой сопротивляемостью воздействию вредной окружающей среды. Во-вторых, железобетонные опоры обладают повышенной прочностью. В-третьих, они имеют долгий срок службы, выше 50 лет. Сюда же можно отнести такие их важные свойства, как пожароустойчивость, простота обслуживания и эксплуатации.

Бурение ямы производится земляным буром под железобетонные столы.

Опоры для электричества из железобетона выдерживают низкие температуры окружающего воздуха – до -55 градусов, а также сильное агрессивное воздействие внешней среды. Такие опоры бывают чаще всего прямоугольного или кольцевого сечения. Их изготавливают из тяжелого , в соответствии с ГОСТ 26633-91. В качестве заполнителя используют гранитный щебень большой прочности и морозостойкости. Самым распространенным видом железобетонных опор ЛЭП являются одностоечные промежуточные опоры с металлическими траверсами. Но на ЛЭП с большим напряжением часто используют и анкерно-угловые промежуточные опоры из железобетона с оттяжками.

Порядок установки

Монтаж опоры ЛЭП — это сложная и ответственная процедура, состоящая из нескольких этапов. Для того чтобы правильно установить столб для электричества на участке, необходимо:

На 5-7 день после окончания процедуры необходимо убрать подпорки, поддерживающие столб, и убедиться в том, что опорная конструкция зафиксирована строго перпендикулярно поверхности земли. Сразу после этого можно подавать заявку на монтаж ЛЭП в местную энергоснабжающую организацию.

Источник

Как установить столб для линии электропередач

Чтобы самостоятельно установить столбы для электропроводов, необходимо придерживаться плана действий:

• Составление плана согласно нормативам. На нем необходимо обозначить расстояния между опорами, элементами благоустройства, посчитать величину провиса. Этот план нужно согласовать с надзорными органами и соседями по участку.
• Подготовка места и бурение скважин. В точке расположения столба убирают дёрн и корни деревьев. Для бурения можно пригласить спецтехнику или воспользоваться садовым буром (в зависимости от типа грунта и диаметра опоры). Глубина бурения должна быть ниже уровня промерзания грунта в регионе на 0,3-0,5 метров.
• На дно засыпают щебень послойно с песком на высоту до 20-30 см. Эта подушка предотвратит выталкивание конструкции при расширении грунтов.
• В яму устанавливают столб вручную (деревянный) или с помощью подъемной техники (железобетон, бетон). Важно выровнять вертикальность до фиксации опоры в грунте.
• Чтобы опора не завалилась, ее обвязывают арматурными прутьями или готовой сеткой, фиксируя ее к грунту.
• Заливают бетонный раствор в яму и оставляют застывать. Убирать подпорки можно уже на 5-7 день.

Аналогичным образом осуществляется установка металлических опор для линий электропередач и деревянных столбов с бетонным основанием.

После окончания работ можно приступать к монтажу линии электропровода.

столб для электричества на даче

Нормативные требования к установке столбов для электричества

Нормативы к дополнительным электрическим столбам ЛЭП регламентированы на законодательном уровне. Требования выглядит следующим образом:

Перед тем как установить столб следует разобраться в классификации. Существует четыре типа:

Помимо стандартных видов столбов, существуют специализированные. Это обобщенное название столбов нестандартной конфигурации. Они применяются в местах пересечений линий электропередач с железными дорогами, автомобильными магистралями, строениями и сооружениями. Подобные конструкции не используются на дачных участках.

Общие требования к ЛЭП с напряжением до 1 кВ

При установке опор ЛЭП на частном земельном участке нужно соблюдать технические требования. Для проверки соответствия нужно руководствоваться статьей 2.4 Правил устройства электроустановок, с рабочим напряжением до 1 кВ. Перечень норм выглядит следующим образом:

ВАЖНО! Перед отправкой заявления на согласование и подключение ЛЭП нужно удостовериться в соблюдении требований. В противном случае в принятии заявки откажут, а процесс затянется.

Этапы выполнения работ по установке опор

Процедура установки столбов под электричество и их подключение проводится следующим образом:

После установки и проверки качества работы линии выполняется электрификация дома и других строений на участке.

Материал

Все виды опор могут изготавливаться из следующих материалов:

Выбор следует осуществлять между деревянными и железобетонными столбами. Металлические конструкции предназначены для больших нагрузок. Они используются на подстанциях мощностей до 110 кВ. Применение таких ЛЭП на дачном участке нецелесообразно.

Бетонные конструкции прочнее деревянных, однако они более дорогие. Допускается применить комбинированный вариант: на железобетонную опору крепится основной деревянный столб. Такой метод позволяет добиться оптимального соотношения прочности и долговечности со стоимостью изготовления.

Составление плана

После выбора используемого типа опор можно приступать к составлению плана расположения ЛЭП. Для этого требуется обратиться к электромонтажникам. Такие услуги предоставляются энергосбытовыми организациями.

На этапе составления плана расположения согласование установки выполняется сразу. Для уточнения стоимости услуги собственнику следует обращаться в организацию, предоставляющую доступ к электричеству в районе расположения участка.

Подготовка земли

Подготовительные процедуры включают в себя очистку площади участка от мусора, растений и корней. Проводится бурение ямы под опоры.

ВАЖНО! Глубина заложения опор должна быть больше, чем глубина промерзания земли. В нижней части ямы необходимо сделать расширение. Это требуется для избежания выталкивания опоры в зимние месяцы.

Монтаж опор

По готовности места под установку проводится монтаж столбов. Конструкция фиксируется бетоном. В процессе заливки необходимо следить за соблюдением размеров, в частности, за вертикальным положением опоры.

СОВЕТ! Перед заливом бетонного раствора рекомендуется покрыть стены ямы гидроизоляционным материалом. Это увеличит срок службы столбов, благодаря изоляции конструкции от влияния грунтовых вод.

Столб для электричества на даче

Дачный участок без возможности пользоваться осветительными и бытовыми электроприборами не может в полной мере удовлетворить владельцев. Комфортное проведение времени на даче обеспечивается созданием условий для этого. И одним из них есть установка столбов линий электропередач.

Сколько стоит и какой столб для электричества нужно поставить на даче

Если вы приобрели загородный дом или собираетесь начать его строительство, то перед вами рано или поздно станет вопрос о подключение к электрической сети. Часто в связи с этим возникает потребность в установке вблизи участка опоры для линии электропередач. Вообще-то установкой столбов должны заниматься государственные организации и выполнять эти работы бесплатно, однако на практике все не так гладко, и ждать придется несколько лет. Специальные организации могут решить эту проблему за определенные деньги.

При найме специалистов нет необходимости вникать в тонкости работ, но определенные сведения все же необходимо знать. Столбы для электричества бывают трех видов:

деревянные опоры – наиболее дешевые, но не особо долговечные

железобетонные столбы – самые распространённые в применении

железные опоры линий электропередач – самые дорогостоящие.

Какой столб выбрать зависит от климатических условий и мощности энергопотребителя.

Примерная же стоимость установки столбов для электричества такова:

1. установка одного столба — 30-35 тыс. рублей

2. пять столбов — 100 — 120 тыс. рублей

3. десять опор – 170 тысяч и выше.

Разберемся, как получаются эти суммы. Во-первых, в стоимость монтажа входит и цена самого столба, во-вторых учтены и все особенности установки.

Монтаж и особенности установки электроопор на даче

На то, сколько стоит поставить столбы для электричества на даче, влияют пять составляющих:

доставка опоры для подведения электроэнергии(применение специального транспорта – длинномера), и особенности использования этой техники

арендование грузоподъёмного механизма, например автокрана

для бурения ямы используется также специализированая техника

установка столбов в строго вертикальное положение осуществляется манипулятором, аренда которого тоже стоит денег

проведение заключительных электромонтажных робот. каких как, установка изоляторов и проведение проводов.

Все этапы по установку должны проводиться в строгом соответствии с ПУЭ (Правилами устройства электрооборудования), иначе организация, владеющая данными электросетями, не утвердит законность подключения.

От качественной установки столбов для электричества будет зависеть и работа всей системы электроснабжения. Работу по монтажу опор следует доверить только организации с большим опытом и соответствующими допусками.

Как правильно установить столбы для ворот?

Установка столбов для ворот — это важный этап при установке ворот на участке. Правильно установленные столбы обеспечивают необходимую жесткость и устойчивость ворот, а также защиту от деформации и повреждений.

Вот основные шаги, которые необходимо выполнить при установке столбов для ворот:

1. Выберите место для установки столбов. Определите их расположение в соответствии с размерами ворот и желаемыми характеристиками.

2. Приготовьте ямы для установки столбов. Размеры ям должны соответствовать размерам столбов и составлять не менее трети их высоты.

3. Залейте дно ямы слоем щебня или крупной гальки толщиной около 10-15 см. Это позволит обеспечить дополнительную устойчивость и защиту от смывания грунта.

4. Установите столбы в ямы, выравнивая их по уровню. При необходимости, использование рейки и уровня поможет добиться точности.

5. Залейте ямы бетоном, заполнив пространство вокруг столбов. При этом обеспечьте, чтобы бетон был плотно уплотнен и не имел воздушных полостей.

6. Оставьте столбы на несколько дней, чтобы бетон мог полностью высохнуть и закрепиться.

7. После высыхания бетона установите ворота, следуя инструкциям производителя.

Важно, чтобы установка столбов проводилась с соблюдением всех необходимых мер безопасности. Также, для установки столбов рекомендуется обращаться к профессиональным мастерам, чтобы обеспечить максимальную надежность и долговечность конструкции.
