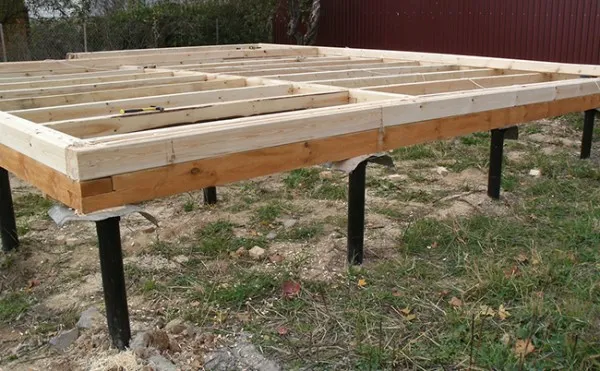

Во многих случаях свайный фундамент оказывается более предпочтительным по сравнению с другими типами оснований, особенно в области низкорослого строительства, так как его реализация может привести к существенной экономии. Особенно актуальной становится «обвязка свайного фундамента брусом», что еще более подчеркивает его преимущества.
Что такое свая? Полая труба из высокомарочной стали, которая имеет один конусовидный конец с приваренными «лопастями». После ее вкручивания в грунт над поверхностью возвышается только часть «ствола», на которой находятся диаметрально высверленные отверстия (технологические). После окончания монтажа свай и предварительного выравнивания «верхушки» срезаются. Как на них крепить стены дома? Именно поэтому перед тем, как приступить к их возведению, мастера занимаются монтажом своеобразной «прослойки» между основанием и самим строением.
Зачем нужна обвязка?
Она решает несколько задач:
- жестко связывает все установленные сваи в единую конструкцию;
- позволяет произвести более точное выравнивание их верхних срезов в одной плоскости (горизонтальной), так как в процессе вкручивания опор технологических ошибок избежать трудно, особенно если работа выполняется самостоятельно;
- равномерно распределяет по периметру всю нагрузку на фундамент;
- частично защищает стены от воздействия грунта.

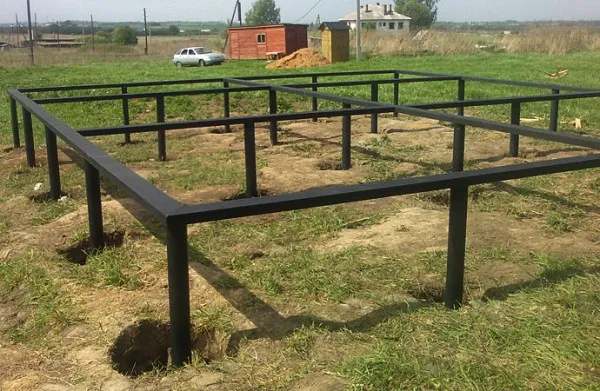

Для обвязки применяются различные способы (например, сооружение ростверка – одна из ее разновидностей) и материалы – бревно, швеллер (показано на рисунке).
Но все-таки лучшим вариантом является обвязка не просто древесиной, а брусом, так как он имеет прямоугольное сечение, что несколько упрощает работу по его монтажу (в том числе, и крепление нижнего ряда стен).
Одинарная обвязка
Самым эффективным способом является комбинированный, при котором сочетаются 2 методики – фиксация саморезами (анкерами) + хомутами (уголками, пластинами).
Установка оголовков

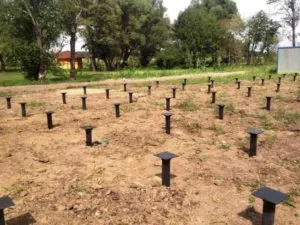

Такие элементы крепятся на «верхушках» всех свай. Как правило, это металлические пластины, которые привариваются на концах опор.
Но в случае обвязки брусом, учитывая его строгие размеры, целесообразно установить фланцы (буква «П» в перевернутом виде). Расстояние между «ногами буквы» зависит от параметров заготовок, так как они будут укладываться между ними (минимальное сечение бруса для обвязки – 150 мм). Естественно, что отверстия под элементы крепежа готовятся заранее.
Подготовка заготовок

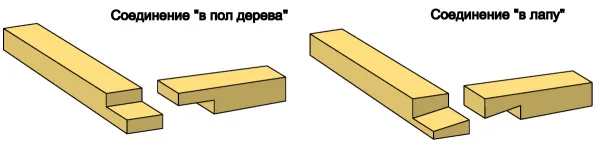

На их концах делаются выпилы, а какой тип соединения бруса выбрать – решает мастер. Понятно, что первый значительно проще и не требует большого опыта, но он менее надежен. Дополнительно подготавливаются пазы под лаги.
Укладка и фиксация бруса
Первое, что необходимо сделать – проложить все фланцы гидроизоляционным материалом (самый дешевый – рубероид). Как вариант – битум + пленка п/э. Задача – древесина не должна соприкасаться с металлом. Хотя бы потому, что на нем в процессе эксплуатации будет конденсировать влага и постепенно впитываться в брус.
Работа всегда начинается с углов. Первые 2 смежных бруса предварительно стыкуются, выравниваются, после чего проверяется соответствие соединения 90º (при помощи угольника). После дополнительной подгонки заготовки скрепляются метизами. Саморезы значительно лучше, чем гвозди, так как при необходимости произвести ремонт их проще удалить. По остальным углам – аналогично.
После этого проверяется правильность геометрии периметра (методом сравнения диагоналей). И только убедившись в их равенстве, можно продолжать монтаж.

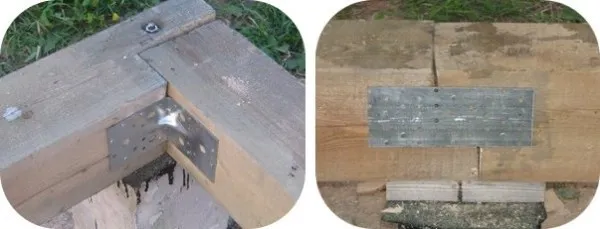

Укладка бруса по сторонам сложностей не представляет, учитывая, что все изделия имеют одинаковую (калиброванную) длину. Их соединения, с точки зрения ремонтопригодности, желательно делать «встык». Между собой они скрепляются металлическими пластинами и скобами (возможные варианты показаны на рисунке).

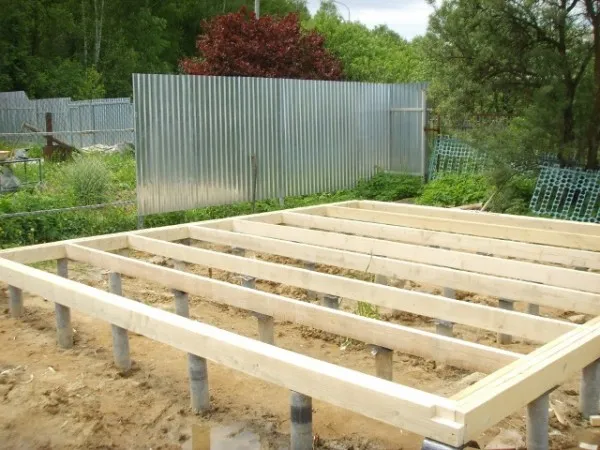

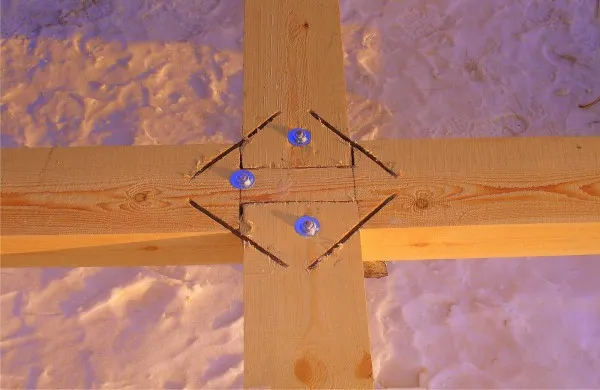

Внутри периметра методика мало чем отличается от вышеизложенной (пример – на рисунке).
Все стыки, во избежание появления «мостиков холода», необходимо утеплить (для этого целесообразно использовать джутовую ленту).
Обработка обвязки
Как правило, брус покрывается битумной мастикой, поверх которой накладывается материал гидроизоляции. После этого можно приступать к следующему этапу строительства.
Особенность двойной обвязки
Она считается более надежной и ремонтопригодной.
Технология принципиально не отличается, но есть несколько нюансов:
- для 1-го «уровня» берется брус 200 мм;
- для второго – сечением 100 х 150; при этом укладка 2-го ряда ведется установкой заготовок «на попа» (меньшей стороной);
- во 2-м уровне не делаются запилы под лаги;
- места стыков брусьев по рядам должны быть разнесены.
Полезные советы
- Для обвязки рекомендуется брус из древесины хвойных пород. Лучший вариант – лиственница. Так как материал будет располагаться непосредственно над землей, то на него будет интенсивно воздействовать влага. Ее влияние снижают различные пропиточные составы, но и они имеют срок действия. Особенность же лиственницы в том, что это дерево при намокании становится только прочнее.
- После окончания сварочных работ все места, подвергавшиеся температурному воздействию, целесообразно обработать антикоррозийным составом. Дело в том, что сваи имеют защитное покрытие, которое сваркой повреждается.
- Для более точного выравнивания бруса по горизонтали в месте его укладки на фланец или подкладывается клин, или делается небольшой выпил.

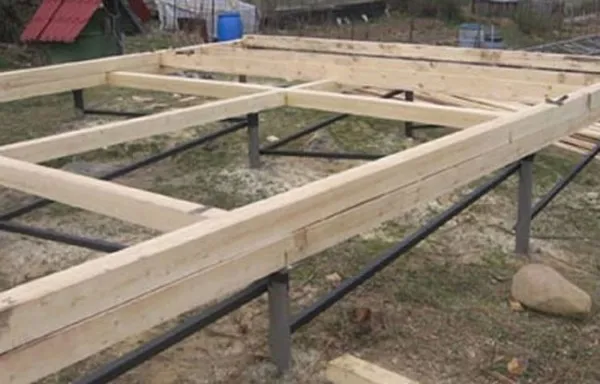

- При отсутствии ростверка можно дополнительно усилить фундамент «укосинами» из металла.
Встречаются рекомендации, как изготовить для обвязки «склейку» (наподобие бруса) из досок. И приводится аргумент – выйдет дешевле. Как бы мастерски ни был написан текст, какие бы достоинства такой методики ни приводились – делать этого не стоит. Возможно, «самоделки» и пригодятся где-нибудь в другом месте, но если дело касается фундамента, то лучше не экспериментировать – любая переделка выйдет намного дороже.
Какой высоты должен быть свайный фундамент?
Высота свайного фундамента зависит от многих факторов, таких как назначение здания, грунтовые условия, климатические условия и месторасположение. Обычно рекомендуется, чтобы сваи были забиты на глубину, где грунт имеет достаточную несущую способность, чтобы поддерживать нагрузку от здания. Это может быть от 1,5 до 3 метров для типичных жилых зданий.
Высота фундамента также зависит от намерений собственника здания и местных строительных норм и правил. Например, в некоторых местах могут быть установлены минимальные высоты фундаментов, чтобы защитить здание от наводнений.
Важно проконсультироваться с профессиональным инженером или строителем, чтобы определить оптимальную высоту свайного фундамента для конкретного проекта, особенно если это крупное или сложное здание.
