Устройство обвязки свайного фундамента брусом — особенности и советы по монтажу

1. Почему необходима обвязка?
2. Обвязка брусом
3. Сборная балка из досок
4. Ростверк из металлического швеллера
5. Монтаж из уголка
6. Использование железобетона

Обвязка свайного фундамента играет важнейшую роль, поскольку существенно усиливает прочность и устойчивость конструкции здания. Методы её осуществления могут различаться, и в каждой отдельной ситуации существуют свои особенности. В данном контексте можно отметить «обвязку свайного фундамента брусом» как один из методов, вносящих свой вклад в обеспечение надежности и долговечности строения.

Почему необходима обвязка?

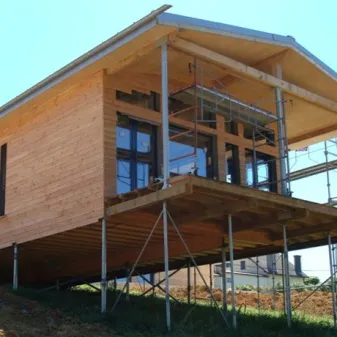

Свайный фундамент всегда предпочтительней, если речь идёт о брусовых и каркасных постройках. Кроме того, он актуален при нестандартных характеристиках почвы, в разных климатических зонах вплоть до районов Крайнего Севера.

Его преимуществами являются:

• применение в тяжёлых погодных условиях и на сложных грунтах;
• возможность использования при разном типе рельефа;
• длительный срок эксплуатации (до 100 лет);
• быстрый и простой монтаж;
• доступная стоимость в отличие от других типов фундамента.

Плюсом такой конструкции также считается отсутствие землеройных работ, поскольку сваи вкручивают в грунт на строго рассчитанную глубину промерзания с определёнными промежутками.

После этого обязательным этапом становится обвязка. Именно от неё зависит надёжность и прочность сооружения, а следовательно, и долговечность.

Верхняя часть свайного фундамента необходима для упрочнения конструкции, поэтому ростверк, как правило, сооружают.

Его основные функции:

• является опорой для стен и перекрытия цокольного этажа;
• служит для равномерного распределения нагрузки между сваями;
• предотвращает опрокидывание опор и их сдвигание за счёт увеличения пространственной жёсткости основания.

Для обвязки могут применяться ростверки из бруса, швеллера, железобетона, деревянной доски и других материалов. В связи с этим монтаж будет иметь некоторые отличия. Провести его можно своими руками, если отсутствует специальное оборудование для погружения винтовых опор в грунт.

Обвязка брусом

Ростверк из бруса применяется, когда запланирован каркасный или брусовой дом. При этом обвязка может быть выполнена самостоятельно силами пары человек. Не стоит забывать, что следует обратить внимание на прочность выбранной древесины. Лучше, если это будет дуб, лиственница или кедр – это наиболее крепкие и устойчивые к внешним воздействиям породы.

Работы проводятся в следующем порядке:

• брус монтируется на оголовки, которые перед монтажом обрабатываются антисептическими пропитками – деревянные детали должны полностью высохнуть;
• на них после установки свай наваривают стальные площадки толщиной 4 мм с размером 20х20 см, для фиксации бруса делаются отверстия диаметром 8-10 мм;
• затем сварочные швы и оголовки покрывают нитрокраской или антикоррозийными средствами;
• на металлические площадки укладывают бикрост или рубероид;
• первый венец – ряд из бруса укладывают на них, торцы кладутся лапа в лапу;
• с помощью измерительной ленты проверяется точность геометрии сооружения, после чего брус фиксируется к сваям с площадками шурупами длиной 150 мм и диаметром 8-10 мм, дополнительно можно провести крепёж болтами, просверлив брусья насквозь.

Замеры высоты свай можно осуществлять с помощью гидравлического уровня. Только после проверки всех параметров можно заниматься дальнейшим строительством.

Сборная балка из досок

Для свайно-винтового фундамента используется доска толщиной 50 мм. При высоте ростверка над отмосткой не более 0,4 м, усиливать конструкцию не надо, если же наблюдается уровень в 0,7 м, необходима обвязка профильной трубой. При превышении этого размера такая процедура проводится через промежутки в 60 см.

Монтаж проходит следующим образом:

• на опорах заготавливаются площадки;
• первая доска кладётся широкой стороной вниз, фиксируется болтами с шайбами;
• на уже закреплённое дерево стоймя закрепляются ещё 4 доски, плотно друг к другу, крепёж осуществляется саморезами, прикручивать метизы надо с нижней стороны;
• профессионалы рекомендуют перед фиксацией промазать каждый стык клеевым составом;
• после закрепления к нижней доске конструкцию крепят болтами насквозь;
• сверху размещают ещё одну доску, закрепив её гвоздями и саморезами.

Многих интересует, каким составом защитить ростверк из досок. Лучше всего для этих целей подходит антисептик для древесины «Сенеж» или «Пинотекс Ультра», что касается гидроизоляционных составов, это вполне может быть жидкая резина или аналогичные герметики.

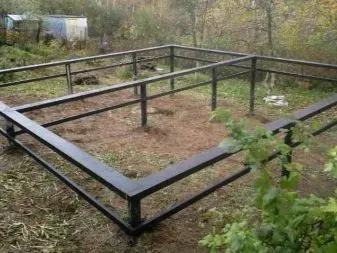

Ростверк из металлического швеллера

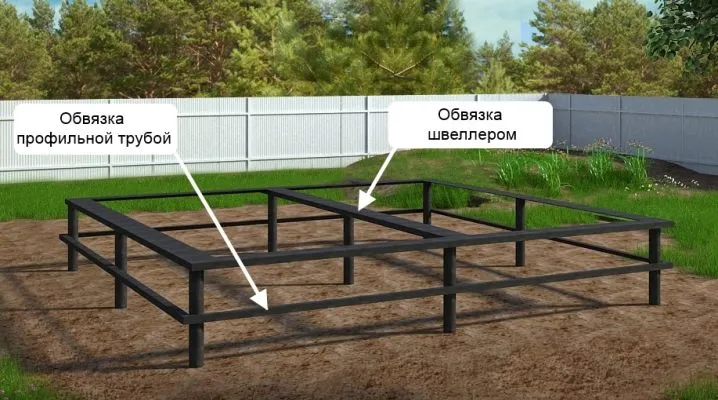

Обвязка швеллером используется при возведении кирпичных, каркасных, рубленых и брусовых строений. Такое сооружение особенно устойчиво и надёжно. Но также может применяться профильная труба или двутавровый стандартный профиль с сечением 20 мм, который обеспечивает ещё большую жёсткость конструкции, особенно если предполагается тяжёлая постройка.

Для работы со швеллером, применяется П-образный профиль с сечением 30-40 мм. Оголовки при таких работах на сваи не устанавливаются, а стальной элемент просто приваривается к опоре.

Технология обвязки включает следующие шаги:

• после установки опорных свай все столбы должны быть строго выровнены по нулевой отметке;
• после замера деталей ростверка швеллер размечают и нарезают на части необходимой длины;
• все элементы из металла обрабатываются антикоррозийными составами в два слоя;
• профили монтируются на столбы и обрезаются на стыках под прямым углом;
• ростверк закрепляется сварочным методом, после чего швы покрывают грунтовочной смесью.

В ряде случаев может быть использована профтруба, которая фиксируется аналогичным методом. Этот материал имеет небольшой вес и доступен по стоимости. Однако следует учитывать, что это изделие более подвержено механическим воздействиям, поэтому устойчивость всей конструкции будет гораздо ниже.

Металлический швеллер выбирают цельнопрокатный, так как он выдерживает большие нагрузки, чем элементы, выполненные посредством гнутья.

Выясняя, какая обвязка лучше – безусловно, это монтаж с помощью ростверка из двутавра или швеллера, но, с другой стороны, многое зависит от типа здания.

Монтаж из уголка

Обвязка уголком – это наиболее практичное и экономичное решение, так как эти профили стоят значительно дешевле швеллера или двутавра. Для обвязки понадобятся детали с равными сторонами (по 75 мм).

Алгоритм работ:

• сначала путём отрезки выравниваются винтовые сваи, места срезов зашлифовываются;
• к ним привариваются оголовки из листовой стали, пластины с боков усиливают косынками;
• нивелиром проверяется высота площадок;
• размечается центральная ось;
• уголки монтируются полкой вверх к наружному контуру, в углах профили обрезаются под углом 45 градусов;
• далее приваривают уголки к стальным площадкам с выполнением качественных сварочных швов;
• следующим этапом является установка уголков внутреннего контура, они также укладываются полкой вверх и привариваются;
• в последнюю очередь занимаются приваркой перегородочных профилей и покрывают металлические детали двумя слоями краски, в конце очищают швы.

Использовать уголки, ранее уже эксплуатируемые нельзя, так как снижение запаса прочности этих изделий может негативно повлиять на прочность возводимого сооружения.

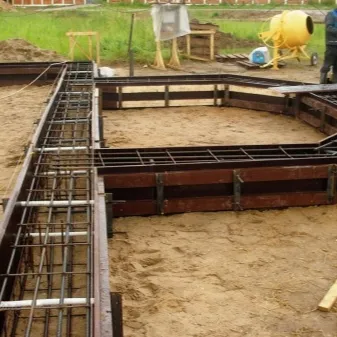

Использование железобетона

Обвязка из железобетонного ростверка имеет некоторые минусы – трудоёмкий монтаж и остановка строительных работ до полного затвердения ростверка, которое происходит в течение 28-30 дней. Однако такая установка обойдётся гораздо дешевле, чем применение металлических профилей.

Монтаж предусматривает следующие действия:

• опорные сваи выставляются на одном уровне;
• заготавливают опалубку из досок с внутренней клеёнчатой обивкой, чтобы избежать протечек;
• возводят каркас из металлической арматуры, горизонтальные детали скрепляют проволокой по вертикалям;
• конструкцию опускают в опалубку, приваривают к сваям, после этого заливают бетонным раствором.

етон после заливки желательно уплотнить с помощью арматурных прутьев или вибрирования.

Следует знать, что наземные ростверки применяются лишь при стабильном грунте. Если же почва предрасположена к пучению, то целесообразнее использовать висячий вариант. При строительстве многоэтажных зданий обычно обвязку делают с помощью углублённых конструкций.

Правильная обвязка свайно-винтового фундамента гарантирует прочность и долговечность постройки. Особенно это актуально, если здание возводится на нестабильном, слабом грунте или болотистой местности. Сложный рельеф также требует уделить должное внимание этому важному рабочему процессу.

Советы по обвязке свайного фундамента — в следующем видео.

Какой высоты должен быть свайный фундамент?

Высота свайного фундамента зависит от многих факторов, таких как назначение здания, грунтовые условия, климатические условия и месторасположение. Обычно рекомендуется, чтобы сваи были забиты на глубину, где грунт имеет достаточную несущую способность, чтобы поддерживать нагрузку от здания. Это может быть от 1,5 до 3 метров для типичных жилых зданий.

Высота фундамента также зависит от намерений собственника здания и местных строительных норм и правил. Например, в некоторых местах могут быть установлены минимальные высоты фундаментов, чтобы защитить здание от наводнений.

Важно проконсультироваться с профессиональным инженером или строителем, чтобы определить оптимальную высоту свайного фундамента для конкретного проекта, особенно если это крупное или сложное здание.
