Буронабивные сваи с ростверком: изготовление фундамента с монолитной конструкцией

Применение буронабивных свай с ростверком широко распространено в сфере частного строительства. Давайте рассмотрим процесс создания такого типа фундамента и выясним, в каких случаях целесообразно выбирать эту технологию основания.

Буронабивной фундамент

В свайно-ростверковом буронабивном фундаменте можно выделить несколько частей: буронабивных свай и каркаса, связывающий сваи, называющийся ростверком.

Сваи формируются в пробуренных скважинах и заливаются бетоном как с опалубкой трубы из различных материалов (асбоцементные, картонные, из жести) или рулонный материал (рубероид, полимерные пленки), так и без таковой. Обязательно применяется армирование.

Использование буронабивных свай дает ряд преимуществ:

• Высокая несущая способность;
• В отличие от забивных свай, нет сильных вибраций при монтаже;
• Можно применять для различных грунтов;
• Прокладку инженерных коммуникаций и монтаж буронабивных свай можно проводить одновременно, что, например, при ленточном фундаменте невозможно;
• Не нужно закупать дорогостоящие крупногабаритные элементы конструкции создаются на строительной площадке и покупаются только компоненты (арматура, бетонная смесь, материалы опалубки …);
• Нет закупки крупногабаритных элементов – нет и затрат на их доставку до стройплощадки;
• Объем земляных работ меньше чем для ленточного фундамента;
• Привычная технология.

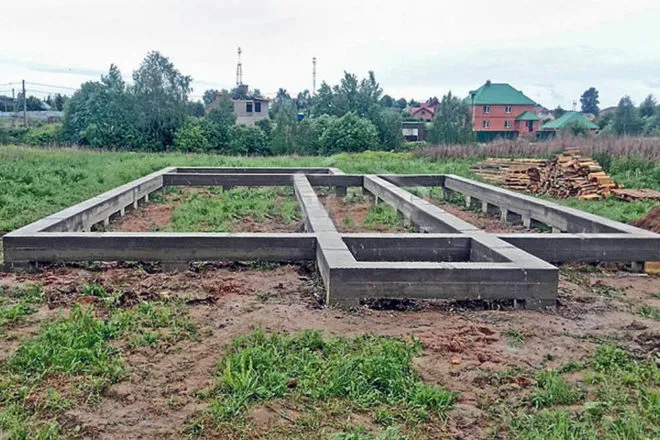

Свайно-ростверковый буронабивной фундамент – хороший выбор для частных домов из любых материалов.

Подготовительные работы

Предварять работы должны исследования и расчеты. Для расчетов потребуется знать тип грунта на площадке. Если строится большое здание, то обязательно проводится полное инженерно-геологическое исследование. В частном строительстве так не поступают, из-за стоимости исследований.

Определить тип грунта можно самостоятельно, потребуется уточнить:

• тип почвы;
• уровень грунтовых вод.

Нормативные материалы по этому вопросу:

• СП «Инженерно-геологические изыскания для строительства» часть 1, часть 2.
• ГОСТ «Грунты. Классификация».
• СП «Свайные фундаменты». В п. 5 рассмотрены инженерно-геологические работы для свайного фундамента.

Исследование грунта рекомендуется проводить в нескольких местах площадки под здание (располагайте шурфы равномерно), и углубляться на 0,5 м ниже проектной глубины подошвы фундамента.

Обязательно сделать шурф для исследования грунта в самой нижней точке площадки под застройку.

Следующий этап – расчеты.

Буронабивные сваи – это сжимаемая железобетонная конструкция.

Ростверк представляет из себя многопролетную балку. Расчеты многопролетных элементов сложны и выполняются при помощи компьютерных программ.

Вычисления для ростверка и свай сводятся к 2 группам предельных состояний:

• Расчет прочности. СП «бетонные и железобетонные конструкции», п. 6.1 — общие сведения, п. 6.2 — сам расчет.
• Расчет жесткости. СП «бетонные и железобетонные конструкции», пункты 6.3-6.5. Расчет опирается на оценку деформаций и определении нагрузок при которых появляются и раскрываются трещины. Обычно, проблемы появляются при расчетах деформаций на изгиб ростверка.

Расчет по жесткости предусматривает вычисления по деформациям, появлению и раскрытию трещин. Чаще всего проблемы с этой группой расчетов возникает у изгибаемых конструкций. При устройстве свайно-ростверкового фундамента, конструкцией, работающей на изгиб, является обвязка (ростверк).

Нормативные материалы по этому вопросу:

• СП «Нагрузки и воздействия». Регламентирует нагрузки, которые нужно учесть при расчете, коэффициенты надежности к ним.
• СП «Строительная климатология». Определение снегового района для вашего региона (для СП «Нагрузки и воздействия» определяется масса снегового покрова) и глубины промерзания грунта, которая влияет на глубину заложения.
• СП «Свайные фундаменты». П. 7 — указания по расчетам для свайного фундамента.

После завершения этого этапа должно быть решено:

• длина свай;
• их сечение;
• количество и диаметр арматуры;
• количество и расположение свай.

Разметка участка

Перед разметкой фундамента необходимо очистить площадку от плодородного слоя.

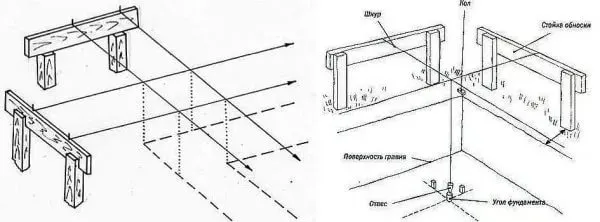

Для разметки площадки под строительство используют обноску из досок.

Обноска – это пара колышек, соединенные в букву «П» сверху рейкой.

На рейку прибивают гвозди для разметочного шнура в размер по размечаемым элементам. Например, осевая линия, ширина сваи, ширина ростверка.

Обноску ставят с выносом за габарит фундамента, так чтобы она не мешала работам.

Нормативные материалы по этому вопросу:

• СП «Инженерно-геологические изыскания для строительства» часть 1, часть 2. Требования по выносу осей на участок приведены в пункте 9.

Земляные работы

Учитывайте, что при бурении, скважина выходить шире чем диаметр бура. Для определения итогового размера скважины рекомендуется пробурить тестовую скважину в таком же грунте как на площадке.

После бурения, скважина очищается от рыхлого грунта. Скорее всего очистить полностью скважину не получится. Грунт, что не получается вынуть из скважины, трамбуется.

На дно скважины укладывается подушка 30-50 см (зависит от грунта). Используйте песок крупной и средней фракций. Подушка так же трамбуется.

Если ростверк заглубленный, то под него устраивается песчано-гравийная подушка как под ленточный фундамент.  Для “висячего” ростверка земляные работы не нужны.

Опалубка

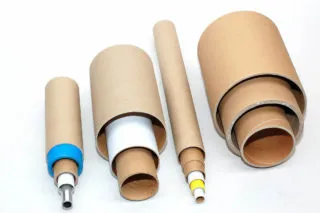

Для буронабивных свай в скважину вдавливается опалубка: обычно, картонная, асбоцементная, полимерная или жестяная труба. Иногда опалубку делают из рубероида или полимерной ленты, или не использую опалубку вовсе. Но такой способ приводит к большему расходу бетона и снижению прочности сваи.

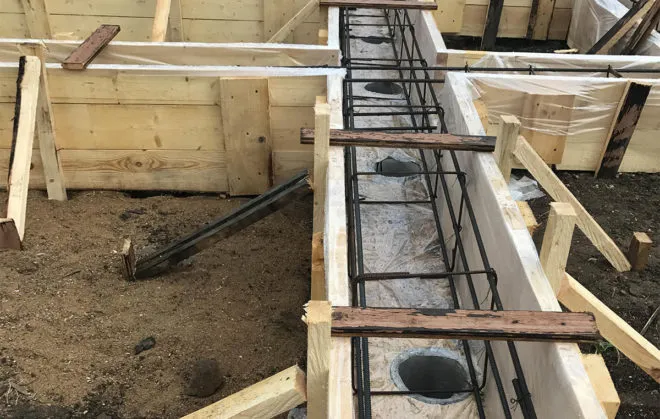

Опалубка для железобетонного ростверка делается так же как и для ленточного фундамента. Если требуется “висячий” ростверк, то в коробе опалубки делают дно. Опалубка ростверка должна выдержать вес бетона залитого в нее. По этому для висячего ростверка предусмотрите подпорки под опалубкой.

Армирование

При армировании буронабивных свай и обвязки (ростверка) нужно учитывать:

Рабочая арматура (это продольные ветки) собирается из 4 и более стержней.

Диаметр арматуры для каркаса – не менее расчетных. Диаметры арматуры 12-16 мм – используются чаще всего.

Класс для рабочей арматуры – не ниже А400 (AIII).

В узлах пересечения свай и ростверка нужно перевязать рабочую арматуру свай и ростверка

Нормативные материалы по этому вопросу:

• СП «Железобетонные конструкции», требования указаны в пунктах 11.1, 11.2, 11.4 и 6.

Бетонирование

Для заливки ростверкового фундамента на буронабивных сваях вы можете использовать как готовые бетонные смеси, так и приготовить бетон самостоятельно.

Для свайного фундамента рекомендуется использовать бетон с классом не ниже B7.5 (М100).

Бетоны классом до В15 считаются «тощими» и применяются для небольших построек.

Всё чаще для фундаментов используются бетоны классов B22.5 – B25.

Использование бетонов по классу выше чем B25, в большинстве случаев, не обосновано и приведет к лишним расходам.

Сколько нужно свай под баню 6 на 3?

Для того чтобы определить количество свай, необходимых для постройки бани размером 6 метров на 3 метра, необходимо учитывать множество факторов, таких как тип грунта, вес бани, используемый материал для свай и т.д. В целом, количество свай для бани зависит от нескольких факторов:

1. Тип грунта: Если грунт твердый и устойчивый, то можно обойтись меньшим количеством свай. Если же грунт мягкий или торфяной, то необходимо больше свай.

2. Вес бани: Чем тяжелее баня, тем больше свай потребуется для ее установки.

3. Расстояние между сваями: Обычно расстояние между сваями для бани составляет 1,5-2 метра.

4. Диаметр и глубина сваи: Диаметр сваи должен быть достаточным для поддержания веса бани, а ее глубина — для обеспечения надежной фиксации.

5. Материал свай: В зависимости от используемого материала (деревянная свая или бетонный блок), количество свай может отличаться.

Обычно для бани размером 6 метров на 3 метра, необходимо установить не менее 6-8 свай диаметром от 100 мм до 150 мм и глубиной от 2 метров до 2,5 метров. Однако, для более точного расчета необходимо обратиться к профессиональному строителю или инженеру, учитывающему все факторы и особенности конкретного места строительства.
