Технология установки ростверка по буронабивным сваям

При возведении зданий и конструкций на местах с влажными и неустойчивыми грунтами часто используется буронабивной фундамент с ростверком. Этот вид фундаментов заметно выделяется своей надежностью в сравнении с другими вариантами. Если говорить о «ростверке по буронабивным сваям», это подразумевает систему, в которой ростверк опирается на специально вбитые сваи, что обеспечивает дополнительную устойчивость фундамента.

Технология изготовления позволяет строителям обойтись без применения тяжёлой техники. Зная поэтапный процесс расчёта и устройства данного вида фундаментов, их можно выполнить своими руками без привлечения специализированных организаций.

Расчёт буронабивного фундамента с ростверком

Перед выбором типа фундамента соберите информацию о типе почвы на вашем участке

Для того чтобы без ошибок подобрать необходимую конструкцию фундамента, требуется собрать информацию о грунте на участке застройки, а также определить величину общей нагрузки, которую будет оказывать объект строительства.

При определении состава почвы можно воспользоваться картой грунтов, а также пробурить шурф. Карты грунтов и грунтовых вод легко найти в интернете, а вот шурф можно сделать своими руками только при помощи специального инструмента для бурения. Каждый пласт земли анализируется по стандарту качества. В ГОСТе 25100-2011 “Грунты. Классификация” собрана информация, которая поможет разобраться в этом вопросе. При помощи ГОСТа можно определить качественный состав пластов земли.

Определение нагрузок состоит из нескольких этапов. Рассчитывается масса стен, перекрытий, кровли, оконных и дверных проёмов. Ориентировочно рассчитывается масса фундамента. Также для расчёта необходимы полезные нагрузки и снеговые.

Вместе с тем, для расчёта можно воспользоваться справочными значениями. К ним относится информация о несущей способности грунтов, значения полезных нагрузок для разных видов зданий и данные о снеговой нагрузке в зависимости от типа кровли.

Порядок расчёта

Определите нагрузку на один погонный метр ростверка

Вначале определяется количество свай. Для этого по формуле определяется нагрузка на ростверк, точнее на один погонный метр. Затем рассчитывается несущая способность одной сваи. По полученным данным считается расстояние между сваями. Таким образом, можно узнать количество свай в основании.

Так как в исходных данных была взята ориентировочная масса фундамента, то расчёты могут оказаться неточными из-за несоответствия СНиП 2.02.03-85. Эти строительные нормы регламентируют расстояния между опорами и минимальную площадь сечения основания буронабивной сваи.

В таком случае расчетные данные сопоставляются с табличными значениями из СНиПа. Подбирается близкий по значениям вариант устройства буронабивного фундамента с ростверком, подсчитывается его масса и производится перерасчёт количества свай. Таких перерасчётов может быть несколько, пока не подберётся оптимальный вариант, включая и экономическую составляющую.

Тип арматуры для фундамента выбирайте по СНиПу

После того как с количеством свай появится понимание, рассчитывается ширина ростверка. Ленточный ростверк – это самый используемый вариант устройства свайных оснований. Реже изготавливаются основания с монолитным ростверком в виде плиты или висячим фундаментом. Стоит отметить, что висячий ростверк для расчёта является самым сложным вариантом.

В завершении определяется армирование свай и ростверка. Регламентирует армирование СНиП 52-01-2003. В зависимости от геометрических размеров буронабивных свай с ростверком по СНиПу выбирается арматура и её диаметр, количество основных прутов и поперечных связей.

Все расчёты выполняются по формулам в соответствии с государственными стандартами и строительными нормами. Основа расчёта – это точные исходные данные. В результате определаются: число свай, геометрия свай и ростверка, армирование фундамента.

Несущая способность буронабивных свай

Свайные опоры способны выдерживать различные нагрузки.

Разметка участка застройки Из таблицы видно, что при увеличении диаметра сваи от 20 до 33 % несущая способность возрастает от 43 до 77 %. Поэтому небольшое увеличение сечения сваи приводит к существенному увеличению восприятия нагрузки фундаментом.

Определите начальную точку и нулевой уровень

Устройство буронабивного фундамента с ростверком начинают с разметки. Вначале определяется нулевой уровень и начальная точка. Для этого можно использовать нивелир и обычный строительный уровень. Затем производится забивание колышков, через которые протягиваются шнуры. Эти шнуры обозначают границы фундамента и оси свайного поля.

Данная работа может быть выполнена своими руками без привлечения специалистов. Для полного понимания процесса и его должного исполнения можно воспользоваться строительными правилами инженерно-геодезических изысканий.

Все колышки должны быть установлены на расстоянии от непосредственного места строительства. Это необходимо для того, чтобы не сбивать их в процессе работы.

Монтаж буронабивных свай

Скважины делают обычные или с расширенным основанием (для домов с несколькими этажами)

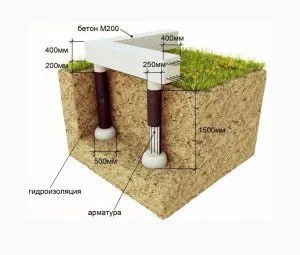

По размеченным точкам начинается бурение скважин, в которые устанавливается опалубка, если она предусмотрена. В зависимости от исполнения делаются обычные скважины или с расширением в основании. Со дна скважины необходимо удалить рыхлую землю и утрамбовать основание. После производится устройство песчаного основания. Для таких подушек подходит материал с модулем крупности выше среднего. Лучше всего использовать песок крупной фракции.

Армирование фундамента производится при помощи арматурного каркаса. Он заранее изготавливается и после устройства скважины опускается в неё. Если в конструкции отсутствует монолитный ростверк, то помимо арматурного каркаса в верхние части свай могут быть помещены металлические закладные детали. На них впоследствии можно смонтировать металлические ригели. О том, как сделать опалубку для буронабивных свай, смотрите в этом видео:

В завершении монтажа производится процесс бетонирования свай. Существует несколько видов бетонирования в зависимости от формы свай. Желательно производить этот процесс одним этапом без перерывов. Бетон необходимо тщательно вибрировать для устранения пустот.

Буронабивные сваи с ростверком изготавливаются в соответствии со СНиП 2.02.03-85. В этих нормах и правилах описываются различные варианты обустройства свайных оснований.

Виды бетонирования буронабивных свай

Бетонирование скважин

При устройстве оснований важно знать, какие виды бетонирования применяются в строительстве.

1. Сплошное бетонирование свайных скважин является самым распространённым видом. Если скважины пробурены до уровня грунтовых вод, то можно обойтись без опалубки. Если при бурении уровень грунтовых вод пройден, тогда использование опалубки обязательное условие. Чаще всего в качестве опалубки применяется обсадная труба, которая впоследствии извлекается.
2. При использовании технологии погружения свая изготавливается внутри полой. Это достигается при помощи полой опалубки. Обсадная труба имеет приваренную коническую насадку. Она погружается в грунт с использованием специальной техники. Пространство между стенками опалубки набивается бетонным раствором.
3. Часто применяется в строительстве способ бетонирования с расширением скважины в основании. Это расширение носит название камуфлетная пята.
4. Для крупногабаритных объектов, у которых диаметр опор фундамента начинается от 0,8 метра, используется технология устройства свай-столбов. В скважину, заполненную песчано-цементным раствором, устанавливается монолитный сердечник.
5. Буроинъекционное строительство применяется для свай небольшого диаметра до 0,25 метра. Бетонная смесь подаётся с использованием механических средств под давлением.

Все буронабивные свайно-ростверковые фундаменты армируются в соответствии со строительными нормами. Все выше перечисленные виды бетонирования за исключением буроинъекционных можно использовать для свай длиной и диаметром до 40 и 1,5 метров соответственно.

Монтаж ростверка

Основной технологией буронабивных свай с ростверком является изготовление ленточных связей над сваями. Этот вид фундамента может быть с заглубленным ростверком, а может изготавливаться в висячем состоянии в зависимости от проекта. Подробнее о буронабивных сваях с ростверком смотрите в этом видео:

Если фундамент заглублен в грунт, то под ленту устраивается песчано-гравийная подушка. В остальном технологии схожи. Изготавливается опалубка, производится армирование и заливка бетоном.

Важно знать, что разрывов при заливке ростверка бетоном по длине быть не должно. Допускаются в соответствии с строительными нормами и правилами разрывы по высоте. Эти параметры регламентированы и должны соблюдаться.

Достоинства буронабивного фундамента с ростверком

Буронабивной фундамент легко сделать своими руками без применения спецтехники

Положительными сторонами при обустройстве буронабивного основания являются:

1. Хорошая несущая способность основания в мягких грунтах.
2. В отличие от фундамента на забивных сваях с ростверком не требуется использование крупногабаритной спецтехники.
3. Возможность устройства различных типов ростверка.
4. Этот вид фундамента можно изготовить своими руками, тем самым снизив затраты. Сваи можно заливать поочерёдно.
5. Для различных типов нагрузок можно подобрать соответствующие габариты свайного поля.

Этот вид фундаментов представляет собой хорошее конструктивное решение для большинства регионов нашей страны с высокими грунтовыми водами и мягкой почвой. Буронабивной фундамент закладывается под специализированные строения, поэтому сравнивать его с другими типами оснований не имеет смысла. Среди свайных фундаментов у него практически нет слабых мест.

Если перед застройщиком стоит задача разработать свой собственный проект и реализовать его, то буронабивной фундамент с ростверком может стать надёжным основанием нового строения. Особенности технологии изготовления широко описаны в строительных стандартах и правилах. Строя в соответствии с ними, можно не сомневаться в надёжности выбранного фундамента.

Сколько нужно свай под баню 6 на 3?

Для того чтобы определить количество свай, необходимых для постройки бани размером 6 метров на 3 метра, необходимо учитывать множество факторов, таких как тип грунта, вес бани, используемый материал для свай и т.д. В целом, количество свай для бани зависит от нескольких факторов:

1. Тип грунта: Если грунт твердый и устойчивый, то можно обойтись меньшим количеством свай. Если же грунт мягкий или торфяной, то необходимо больше свай.

2. Вес бани: Чем тяжелее баня, тем больше свай потребуется для ее установки.

3. Расстояние между сваями: Обычно расстояние между сваями для бани составляет 1,5-2 метра.

4. Диаметр и глубина сваи: Диаметр сваи должен быть достаточным для поддержания веса бани, а ее глубина — для обеспечения надежной фиксации.

5. Материал свай: В зависимости от используемого материала (деревянная свая или бетонный блок), количество свай может отличаться.

Обычно для бани размером 6 метров на 3 метра, необходимо установить не менее 6-8 свай диаметром от 100 мм до 150 мм и глубиной от 2 метров до 2,5 метров. Однако, для более точного расчета необходимо обратиться к профессиональному строителю или инженеру, учитывающему все факторы и особенности конкретного места строительства.
