Монолитный ростверк — собственный расчет, армирование и монтаж

Монолитные ростверки на буронабивных фундаментах набирают в последнее время все большую популярность. Это вполне обосновано, так как создание фундаментного основания с использованием данной технологии обладает непреложными преимуществами и расширяет сферу своего применения.

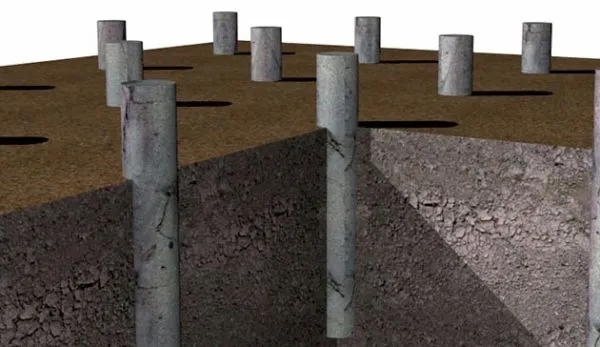

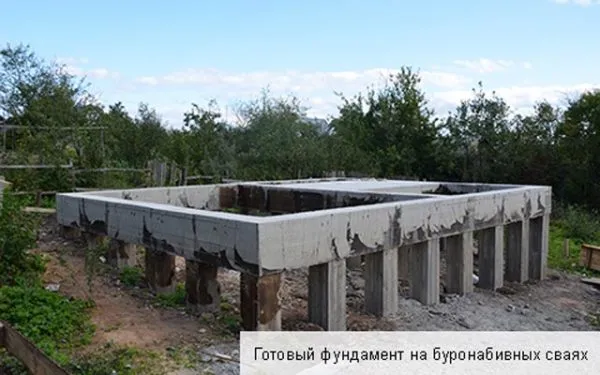

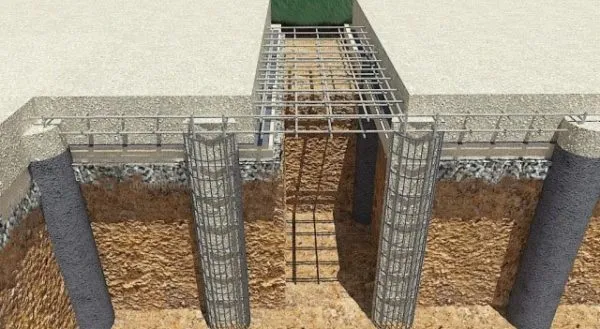

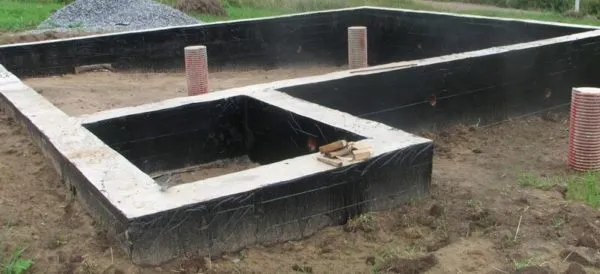

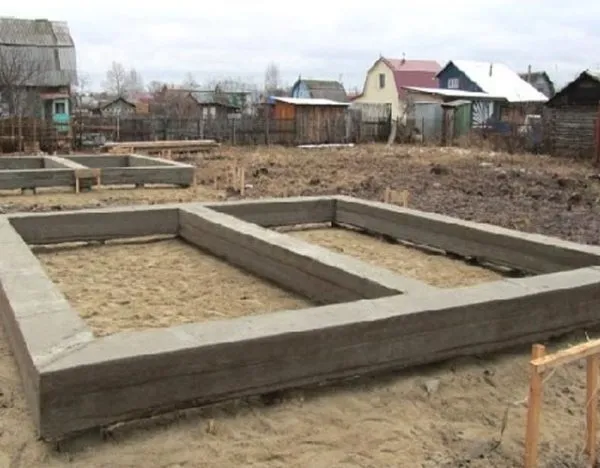

Так выглядит буронабивной фундамент с ростверком

Благодаря своей надёжности, экономичности и быстровозводимости, буронабивной фундамент с ростверком используется как в промышленном, так и в частном строительстве, а также может быть выполнен своими руками без дополнительного привлечения строительных бригад и техники.

Вернуться к оглавлению

Содержание материала

• Основные принципы буронабивной технологии и её преимущества
• Подготовительные мероприятия для устройства буронабивного фундамента
• Способы устройства свайного основания
• Технология устройства ростверка
• Особенности устройства буронабивных свайных фундаментов

Основные принципы буронабивной технологии и её преимущества

Возведение буронабивного фундамента с ростверком основано на следующих технологических принципах:

• основание фундамента точечно закрепляется в неподвижном земляном слое и имеет статическую трубчатую или метало-каркасную основу;

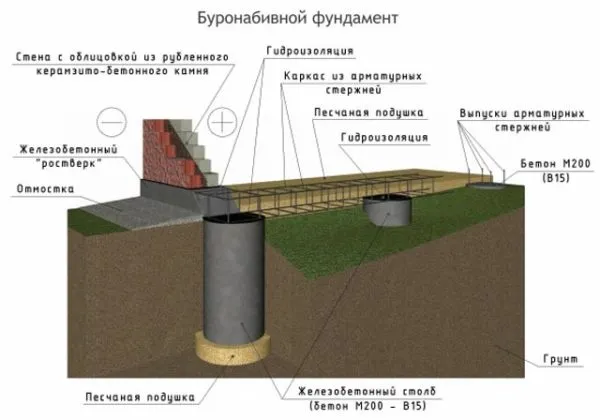

  Схема устройства буронабивного фундамента

• несущие нагрузки предусматривают равномерное распределение;
• количество точек необходимого приложения нагрузочной устойчивости определяется расчётными методами;
• ключевые точки имеют единую структуру за счёт монолитной армированной обвязки или ростверка.

Данная технология имеет ряд неоспоримых преимуществ.

1. Возможность устройства основания для строительства на любых поверхностях и грунтах, кроме скальных, в том числе:

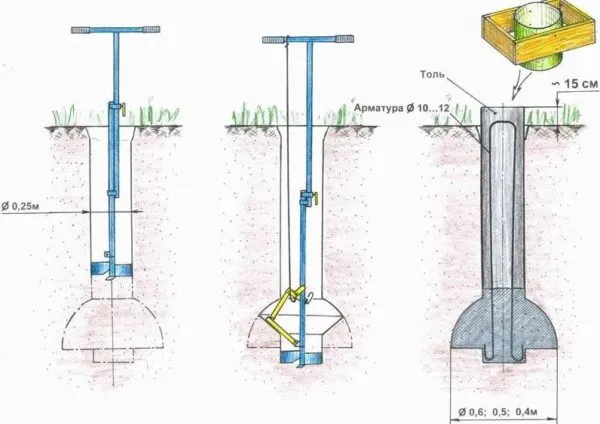

   Подробная схема для установки буронабивных сваи своими руками

   • на участках с большими перепадами по высоте;
   • на грунтах, подверженных вспучиванию и горизонтальному перемещению;
   • в местах с повышенным уровнем воздействия сезонных водных факторов.
2. Высокая надёжность и устойчивость фундамента за счёт установки его основания ниже промерзания грунта.
3. Отсутствие потребности проведения масштабных земляных работ, что позволяет производить строительство с минимальным нарушением окружающего ландшафта, а также исключается необходимость вывоза грунта.

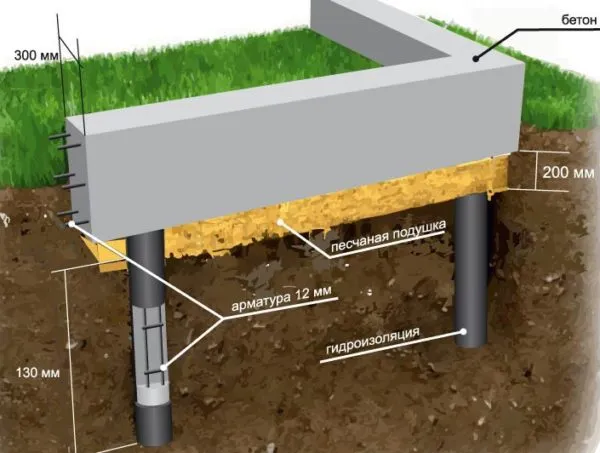

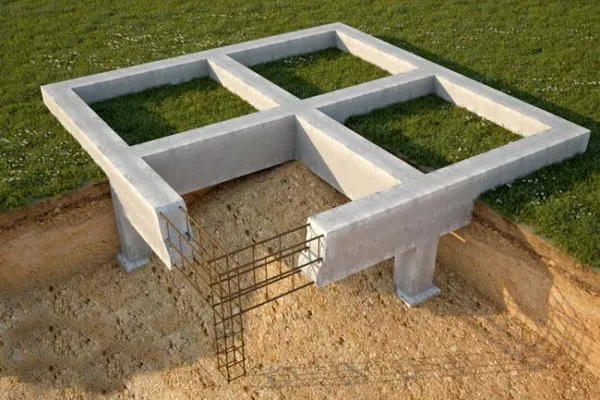

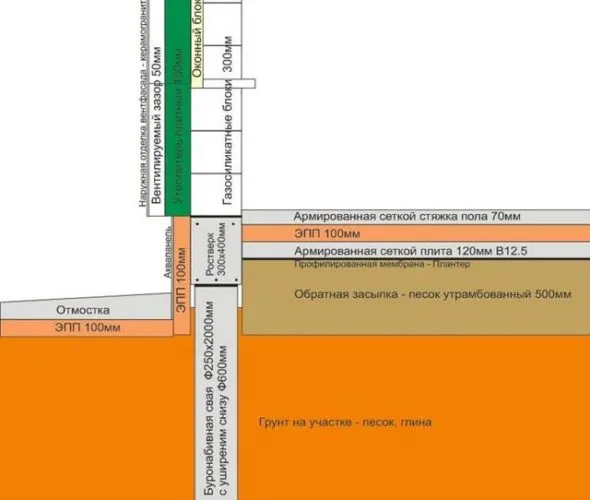

   Буронабивной фундамент с ростверком в разрезе

4. Выполнение фундаментных работ возможно непосредственно вблизи существующих зданий без дополнительного механического отрицательного воздействия на них, а также без повреждения ранее подведённых подземных коммуникаций.
5. Время на проведение фундаментных работ минимально и есть возможность их круглогодичного выполнения.
6. Возможность использовать данную технологию для зданий и сооружений, выполненных их любых материалов, любой высотности и назначения за счёт равномерного распределения расчётной нагрузки.

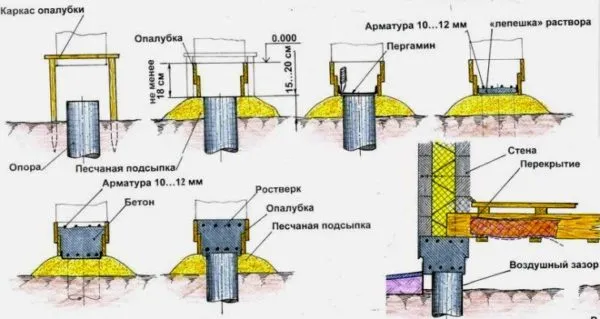

   Схема с размерами для устройства опалубки под фундамент

7. Низкая себестоимость строительства и простота выполнения работ, оптимальный вариант для обустройства фундаментного основания постройки своими руками.

Все вышеперечисленное делает технологию устройства буронабивного фундамента широко применимой, особенно в строительстве малоэтажных частных домов, возведения бань и прочих хозяйственных построек.

Вернуться к оглавлению

Подготовительные мероприятия для устройства буронабивного фундамента

Для того, чтобы фундамент в котором используются буронабивные сваи с ростверком имел высокие характеристики прочности и надёжности необходимо произвести расчёты допустимых нагрузок.

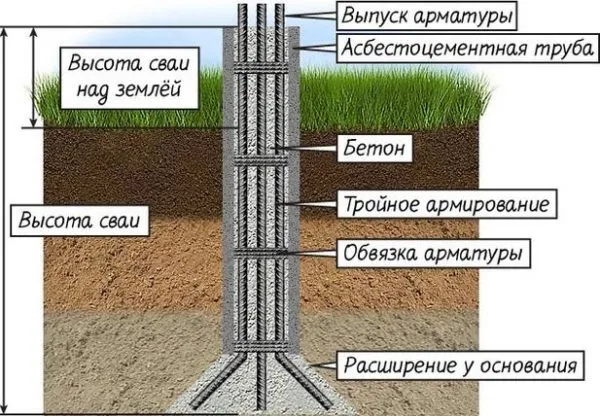

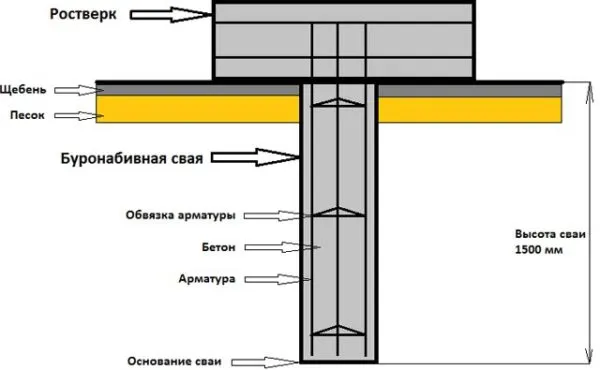

Чертёж с названия элементов буронабивной сваи

Это даёт возможность оптимально подобрать диаметр свайного основания и необходимое их количество для конкретного места строительства и типа используемого материала постройки.
При проведении расчётов используются следующие данные:

• ориентировочный вес будущего здания с допуском в большую сторону;
• конструкция возводимого здания, наличие внутренних стен, пристроек, зон с дополнительным выносом;
• тип грунта и его особенности;
• точка промерзания грунта и высота подъёма грунтовых вод;
• планируемый диаметр свай и показатель прочности цемента;
• длина и запас прочности арматурных элементов;
• коэффициенты стандартных продольных нагрузок земляного грунта на сваи.

Надо отметить и то, что в соответствии со строительными нормами при расположении свай должно быть учтено следующее:

• максимальное расстояние между сваями составляет 2 м;
• минимальное допустимое расстояние может быть не менее 3-х диаметров самой сваи.

Схема и необходимые расстояния буронабивного фундамента с ростверком

В зависимости от полученных данных выполняют составление окончательного плана и расчета фундамента с точками расположения свайных конструкций. На основании данного плана выполняют разметку непосредственно на местности с соблюдением размеров и параллельности сторон.

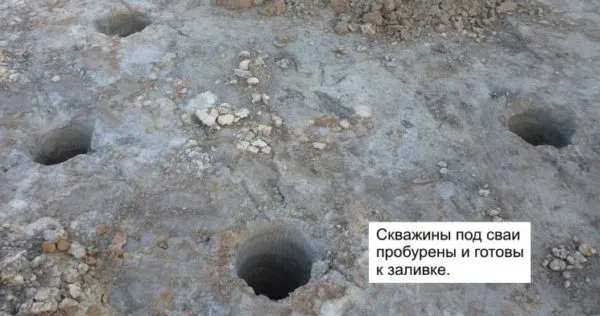

По факту нанесения разметки приступают к непосредственному бурению грунта для устройства свайно-набивного фундамента

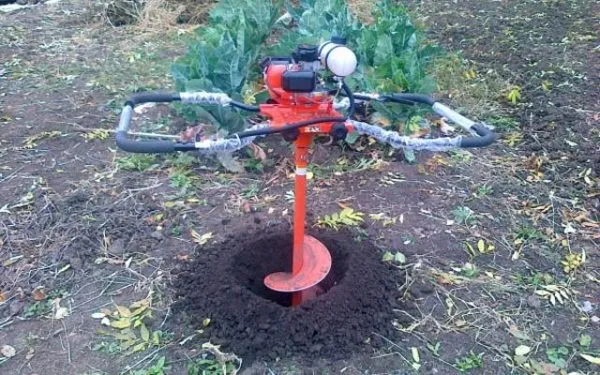

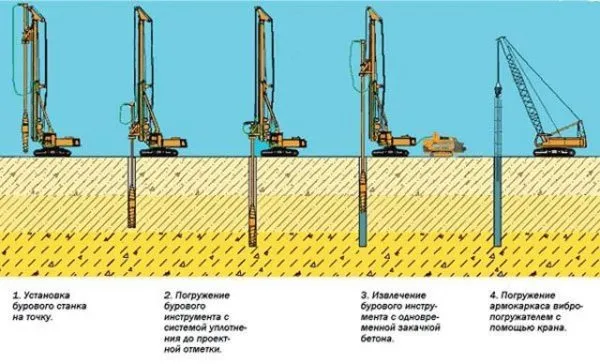

Схема устройства и бурения грунта под сваи

Вернуться к оглавлению

Способы устройства свайного основания

Для строительства фундаментного основания с применением буронабивной технологии возможно использование следующих типов свайных конструкций:

При выполнении работ своими руками наиболее простым способом будет устройство конструкции каркасного типа.

Подготовку скважины, как правило, выполняют с использованием ручного бура, которым выбирают грунт на глубину не менее 15-30 см ниже точки промерзания. Для наилучшего устройства основы в нижней части скважины делают дополнительное расширение, на ширину 5-10 см по диаметру.

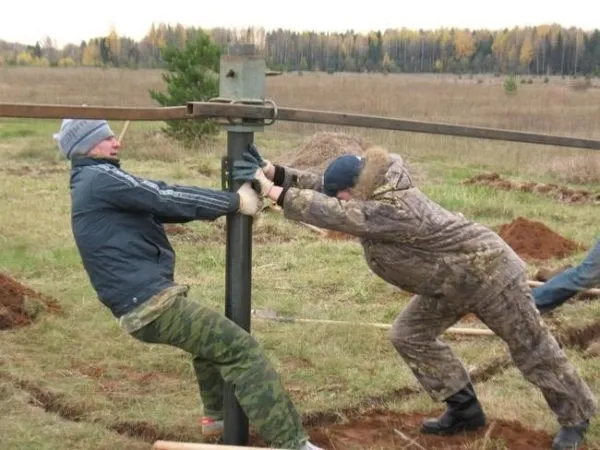

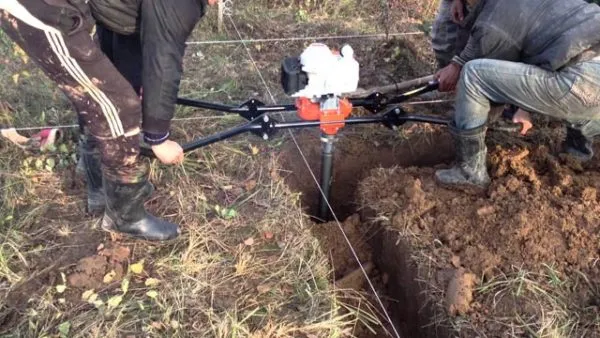

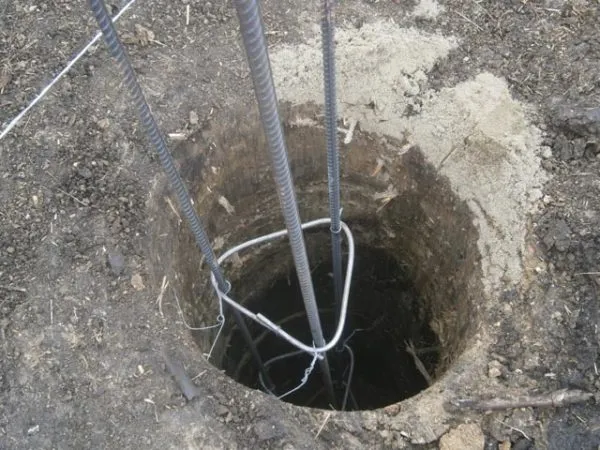

Процесс бурения фундамента вручную

При установке свай по каркасной технологии необходимо соблюдать следующий порядок.

1. Дно скважины освобождается от лишнего грунта и трамбуется, после чего выполняется отсыпка песчано-щебёночной подушки на высоту 20-40 см в зависимости от типа грунта.
2. Для исключения взаимодействия металлической арматуры с землёй на дно рекомендуется уложить гидроизоляционный слой из рубероида.
3. По краю скважины выставляют достаточно облегчённую опалубку для фиксации выступающей над землёй верхней части сваи.


   Конструкция опалубки для буронабивного фундамента

4. В подготовленную скважину устанавливают связанный арматурный каркас с выступом над уровнем земли не менее 30-40 см.

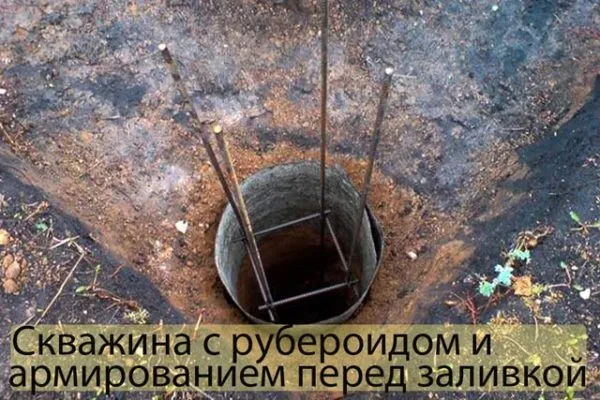

5. Из двойного рубероида и металлической сетки изготавливают внутреннюю опалубку, при этом из сетки формируют цилиндрическую трубу, фиксируя её положение вязальной проволокой, а внутрь закладывают рубероид. Полученную опалубку аккуратно, не нарушая установленный арматурный каркас, устанавливают в скважину с расчётом, что высота опалубки должна иметь выступ над землёй не менее 10-15 см.

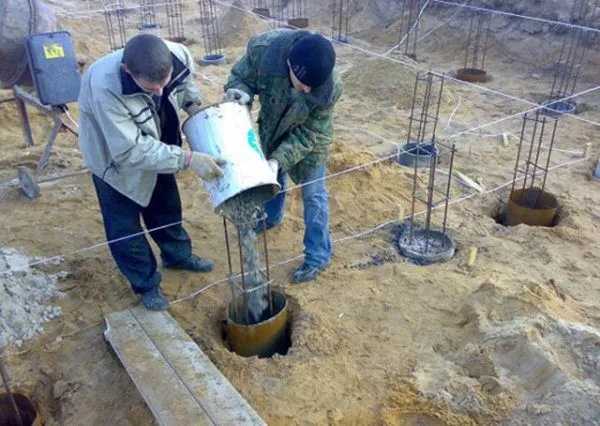

6. Подготовленная скважина для фундамента заливается цементным раствором с промежуточным трамбованием раствора. При заливке первого слоя необходимо слегка вытащить опалубку, а затем осадить её обратно, обеспечив, таким образом, заполнение раствором нижней части скважины для более надёжного крепления. Затем продолжить заливку до верхнего края опалубки.
7. После того как раствор затвердеет необходимо удалить деревянную опалубку и выполнить, в случае необходимости, подсыпку скважины песком.

Дальнейшие работы по устройству ростверка желательно производить не ранее, чем через 3-4 дня после заливки свайного основания.

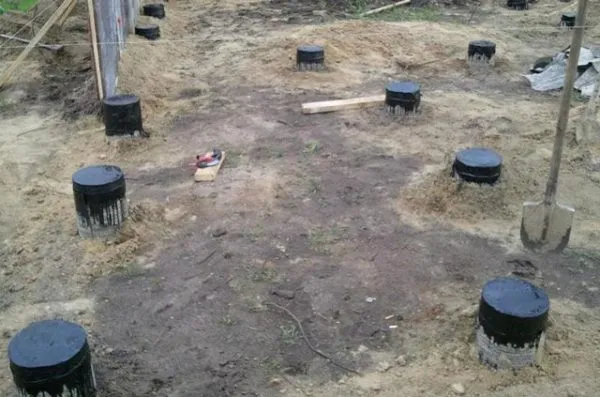

Если для устройства свай используются трубы, то при их установке необходимо обеспечить:

• для металлических труб — антикоррозийную обработку;
• для асбестоцементных — покрытие гидроизолирующим составом, например, битумной мастикой.

Также допускается вариант обвертывания труб рубероидом для дополнительной гидроизоляции.
Установка свай с применением труб выполняется по технологии аналогичной каркасному способу и также может быть выполнена своими руками.

Вернуться к оглавлению

Технология устройства ростверка

Ростверком принято называть верхнюю часть фундамента, которая обеспечивает связку свайного основания и равномерное распределение несущей нагрузки.

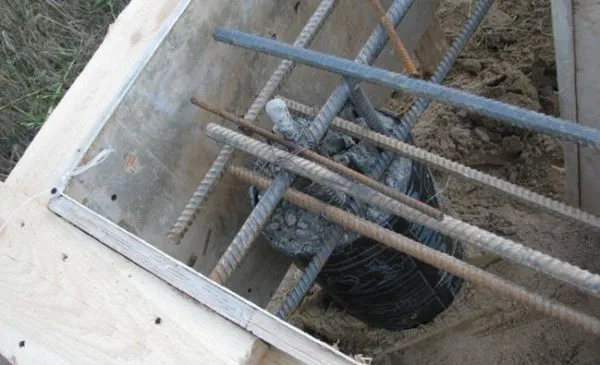

Основным при его устройстве является увязка армирующих элементов свайного основания с арматурой ростверка.
Ростверк может быть одного из трёх типов:

В зависимости от типа строящегося здания выбирается и тип устраиваемого ростверка.
Наиболее часто применимым считается ростверк ленточного типа с поверхностным заглублением. Принцип его устройства совпадает с тем, как выполняется фундамент ленточного типа и предполагает следующий порядок проведения работ.

1. Подготовка траншеи глубиной 20-30 см с выравниванием дна и отсыпкой песчаной подушки высотой 10-15 см.
2. Монтаж опалубки на высоту ростверка.

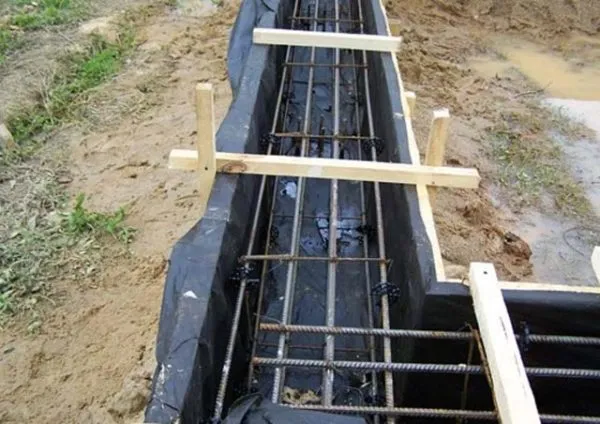

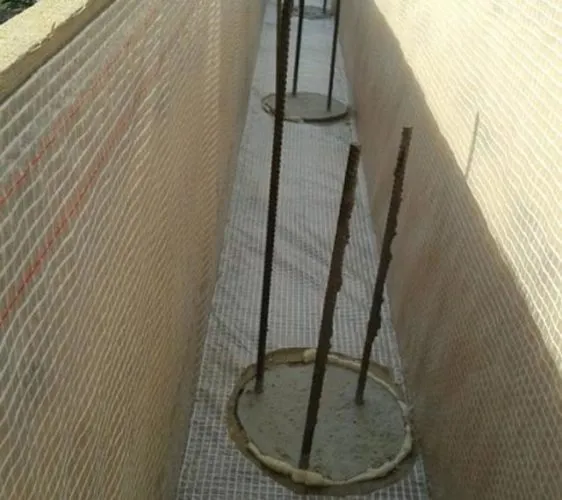

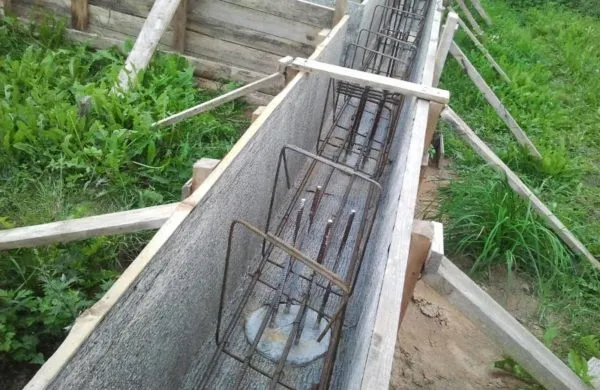

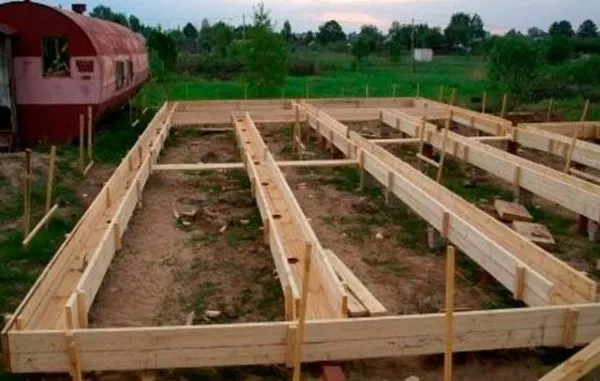

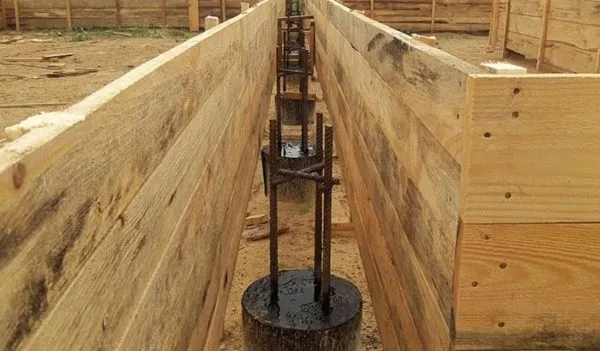

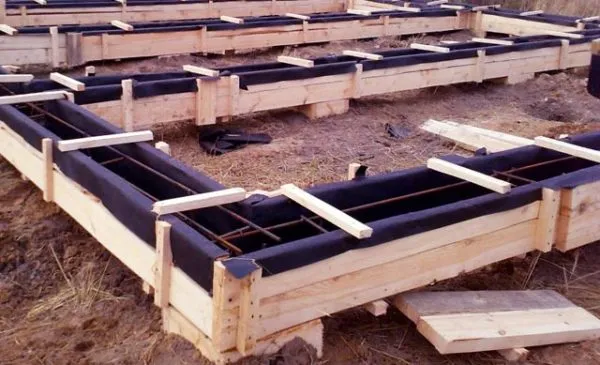

   Пример готовой опалубки для заливки ростверка

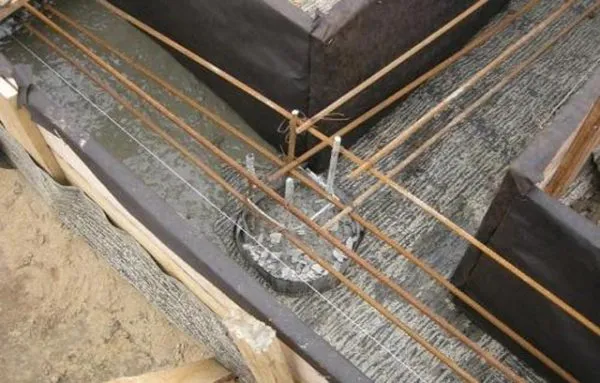

3. Установка армирующих элементов, для которых оптимальным считается применение ребристых прутьев толщиной 10-12 мм для вертикального армирования и 60-80 мм для горизонтальных связующих. Арматура ростверка должна быть увязана с арматурой свайных оснований в единый пояс.


4. Заливка подготовленной конструкции цементным раствором с соблюдением уровня по плоскости. Для исключения излишнего намокания во время дождей необходимо обеспечить укрытие залитого бетона рубероидом либо полиэтиленом.

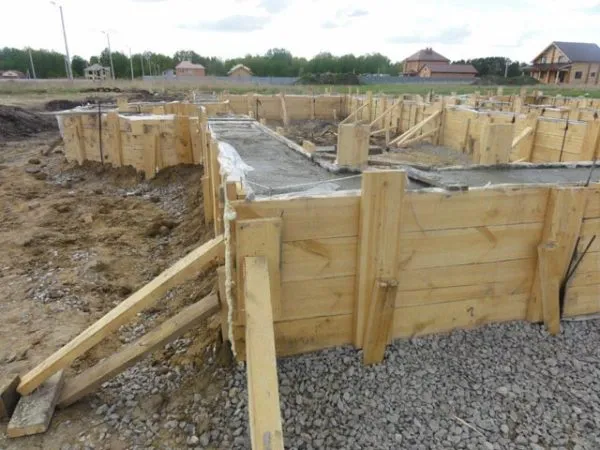

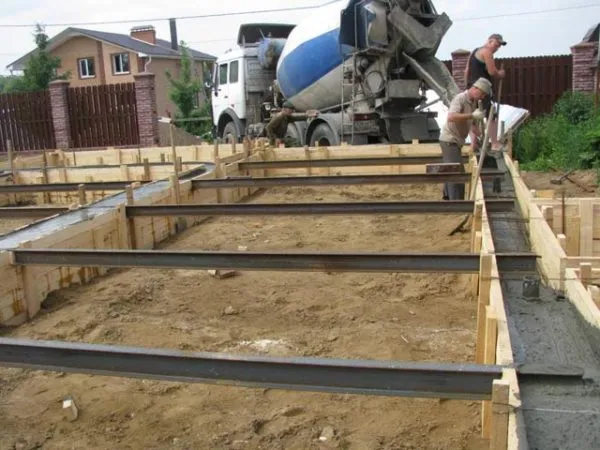

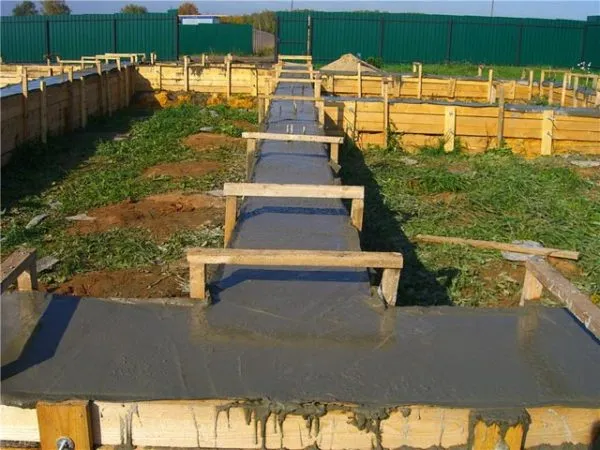

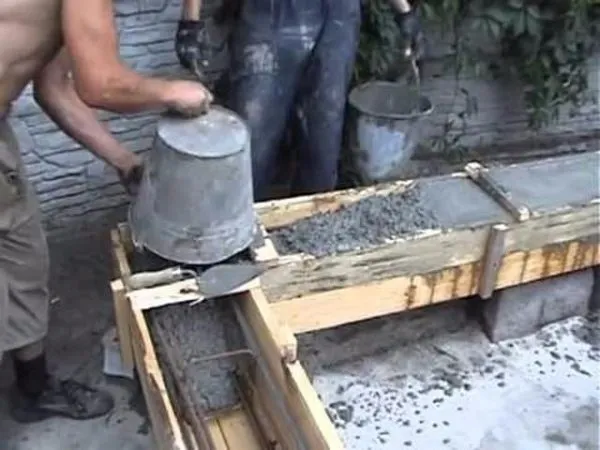

   Процесс заливки опалубки буронабивного фундамента с ростверком





5. Удаление опалубки по истечении одного-двух дней с момента заливки.

При устройстве подвешенного ростверка опалубка выполняется в виде короба, пригодного для бетонной заливки, а армирование выполняется по аналогичной технологии.
При обустройстве монолитного ростверка опалубка устанавливается по внешней части периметра будущего здания, а внутреннее пространство армируется с соблюдением установленных правил.

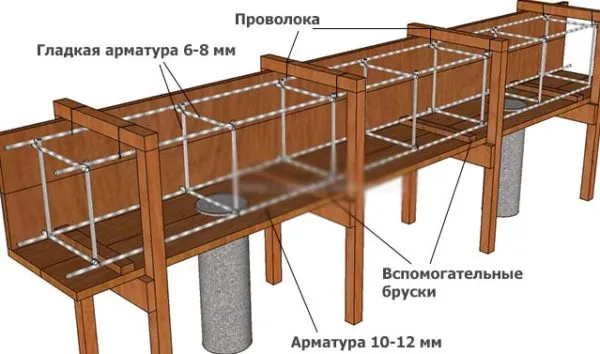

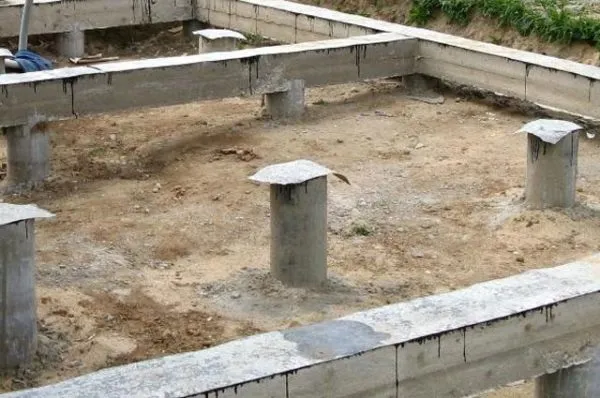

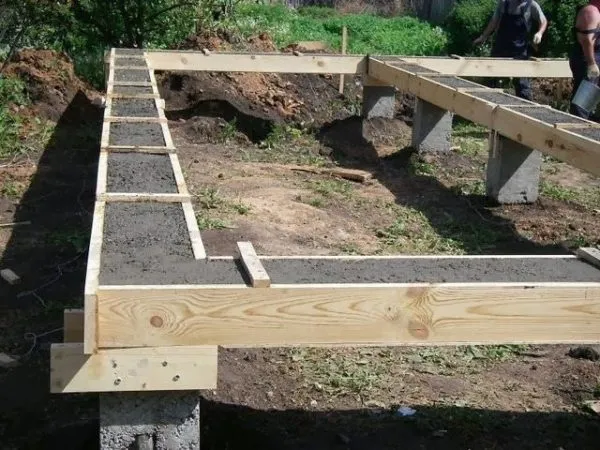

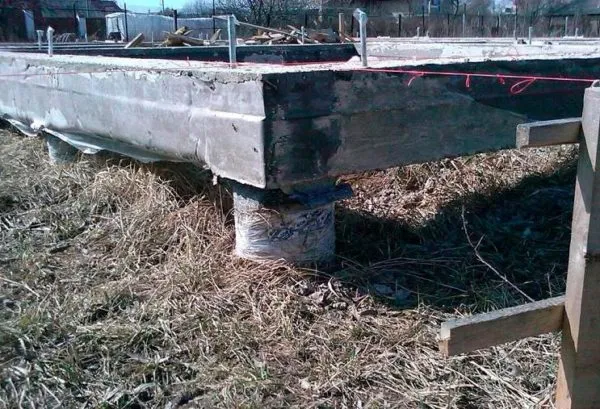

Пример устройства подвешенного ростверка

Заливку бетоном всей площади необходимо выполнять за один раз и целесообразно использовать бетон заводского изготовления для упрощения процесса бетонирования.
Надо отметить, что приступать к дальнейшему строительству желательно не ранее, чем через две недели с момента заливки ростверка. Смотрите в видео как устроен фундамент из буронабивных свай с ростверком.

Вернуться к оглавлению

Особенности устройства буронабивных свайных фундаментов

При всей своей простоте устройства, фундамент, изготовленный по буронабивной технологии, также требует серьёзного подхода к его строительству. В процессе работ необходимо учитывать некоторые особенности, которые в дальнейшем могут повлиять на срок эксплуатации здания.

Учитывая данные особенности, буронабивной фундамент будет иметь длительный срок службы.

Таким образом, качественный и надёжный фундамент на буронабивных сваях с ростверком во многих случаях является оптимальным решением при устройстве фундаментного основания для строительства различных типов зданий и сооружений как для частного, так и для промышленного использования. Технология его устройства проста и экономична, она позволяет выполнить весь комплекс работ своими руками без привлечения сторонних организаций и рабочих.
