Фундамент с ростверком на сваях: особенности и преимущества

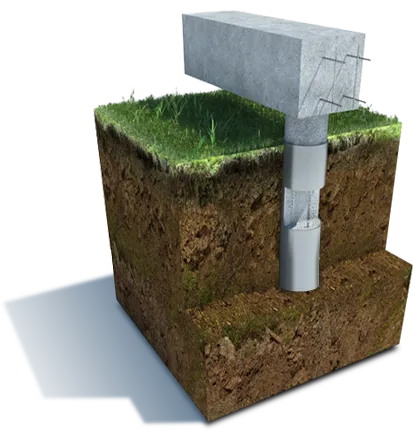

Фундамент на сваях с ростверком представляет собой систему, в которой сваи равномерно размещаются и соединяются бетонной лентой или плитой сверху. Главная функция ростверка заключается в равномерном распределении веса здания по всей фундаментальной поддержке. Такой фундамент с ростверком на сваях может быть очень эффективным выбором.

• Виды ростверка
• Виды ростверка по используемому материалу
• Свайный фундамент с монолитным ростверком
• Технология возведения
• Этапы возведения
• — видео

Так как в Подмосковье грунты преимущественно слабые, песчаные и водонасыщенные, устройство свайного фундамента с ростверком, или как иногда его называют в народе фундамент ростверк на сваях, дело обычное.

Виды ростверка

Разновидности ростверка различаются по высотному уровню от поверхности почвы, причем высота наземной области свай может быть разной.

• Заглубленный – такой вид ростверка полностью погружен в грунт. Верхняя плоскость находится ниже основного уровня почвы. Самый сложный вид ростверка, так как трудно обеспечить свободное пространство под ним.
• Повышенный – бетонная лента проходит в одной параллели с грунтовой поверхностью. В отдельных случаях имеет незначительное возвышение.
• Высокий – внешняя плоскость фундамента возвышается на значительную высоту от общего уровня грунта. Является часто используемым видом, так как имеет простой монтаж и не подвергается земляному давлению на фундамент. Но требует дополнительного утепления и гидроизолирования. Также нет возможности сделать подвал или подземный склад.

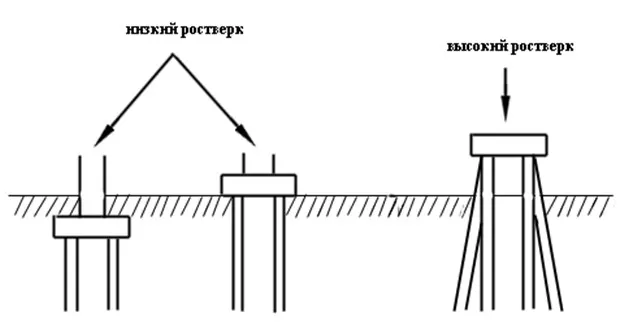

Рис.  Виды ростверков свайных фундаментов

Важно! Под любым видом ростверка необходимо обустраивать свободное от грунта пространство. Оно разгружает весь фундамент от грунтового давления, повышая его прочность и устойчивость.

Расположение свай под ростверком может быть различным. Для большой прочности их можно расположить сплошными рядами, тогда ростверк будет выглядеть в виде плиты. Либо если нужны точечные усиленные зоны, то сваи устанавливаются пучками. Довольно часто встречаются полосные установки свай с ленточным ростверком.

Виды ростверка по используемому материалу

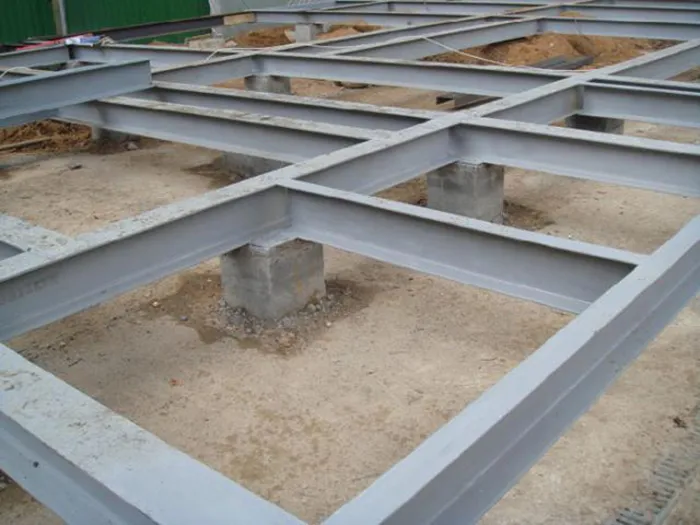

• Металлический

Представляет собой швеллер или двутавровую балку, которые выполняют функцию обвязки фундамента. Такой вид ростверка полностью исключает деформацию стен и пола в виде проседания или искривления. Имеет дополнительную основу для несъемной опалубки и бетонирования чернового пола на первом этаже.

• Бетонный

Выдерживает нагрузку большого кирпичного или блочного дома, так как является самым надежным конструкционным устройством. Его одиночные сваи имеют общее перекрытие в виде железобетонной балки.

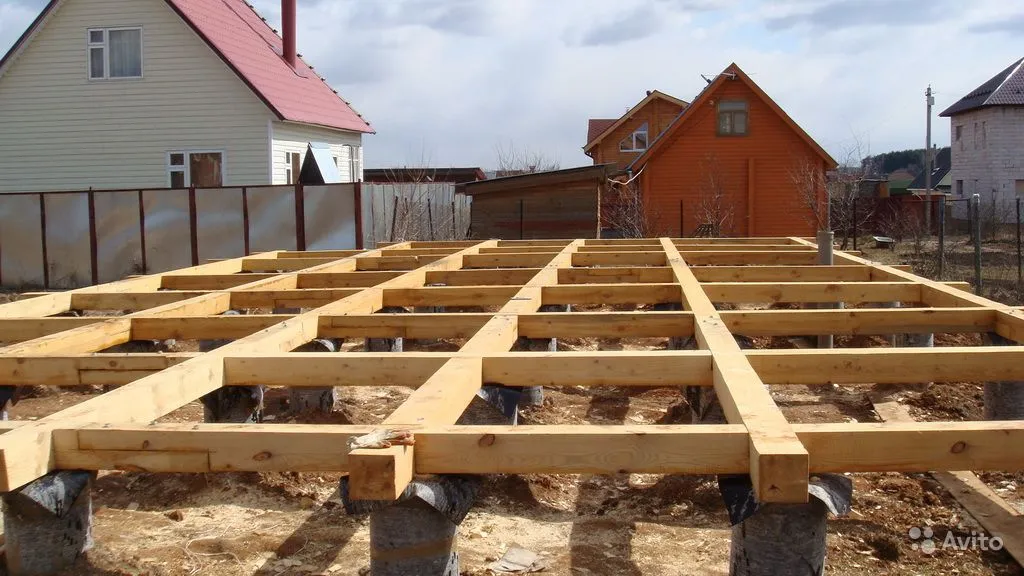

• Деревянный

Применяется только для легких дачных домов. Выполняет функцию обвязки нижнего венца деревянной постройки. Обычно монтируется без создания цокольной области.

Свайный фундамент с монолитным ростверком

Сделать такой фундамент самому не представляет особой сложности, если почва не имеет каких-либо серьезных нюансов, например, наличие скальной породы или больших прослоек песочной породы.
Сначала производится установка свай по намеченному чертежу. Они в большинстве случаев обязательно проходят армирование и заливку бетонной смесью, хорошо проталкиваемой на всю глубину механическим вибрированием.

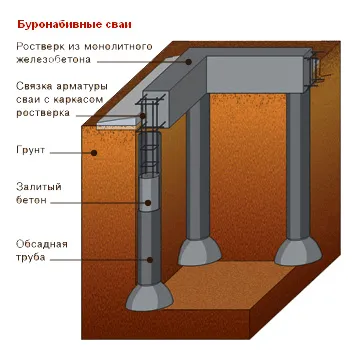

Рис. Схема расположения монолитного ростверка

Так как ростверк представляет собой бетонную ленту, опоясывающую свайное поле, то его сечение определяется при помощи расчета постоянного давления от здания. Все это можно распределить на несколько этапов:

• Чертежи и разметка

Составление чертёжного плана и проведение грунтовой разметки.

• Установка свай

Бурение скважин с последующей забивкой свайных стволов при помощи специальной техники.

• Установка опалубки

Изготовление опалубной конструкции для ростверка и свайных оголовок, если последние имеют возвышение над грунтовой поверхностью. При заглубленном виде ростверка осуществляется рытье траншеи для заливания бетонной смеси.

• Заливка бетона

Непосредственное бетонирование свайной конструкции и ростверка горизонтальными наложениями.

• Застывание

Обязательная выдержка залитого монолитного сооружения до его полного застывания. Разборка съемной опалубки (если есть).

Важно! Заливка бетонной смеси для ростверка происходит в опалубку, сделанную из деревянных частей. Но перед началом работ нужно удостовериться в отсутствии грунтовых вод в траншее и при необходимости откачать их. Идеальным вариантом является создание дренажной канавы рядом с фундаментом.

Технология возведения свайного фундамента с ростверком

Прежде чем начинать строительство необходимо провести все расчетные работы по возведению фундамента. Так как могут возникнуть сложности при монтаже, то лучше обратиться к профессиональным сотрудникам. Они, проведя необходимые исследования, представят полный отчет по необходимым работам и их стоимости.

Цена свайного фундамента с ростверком будет зависеть от:

• численности свай;
• диаметра, поперечного сечения и общей длины свайных стволов;
• необходимого для строительства материала (цемент, песок, арматура и т.д.);
• наличие или отсутствие специальной техники.

Этапная последовательность:

• Проведение разметочных работ по участку

Есть два вида разметки: «египетский треугольник» и «две кривые». Первый способ заключается в забивке реек по углам на длинной стороне будущего фундамента и прочерчивании линии между ними. Далее на верёвке завязываются узлы с промежутком в три, четыре и пять метров. Узлы в 3 и 4 метра соединяются с помощью гвоздя. Далее узел верёвки прикрепляется к рейке и натягивается так, чтобы промежуток в четыре метра оказался на проведенной линии. По участку верёвки в три метра проводится еще одна линия. Потом на ней отмечается ширина здания и ставится третья рейка. Также обнаруживается и последний угол.

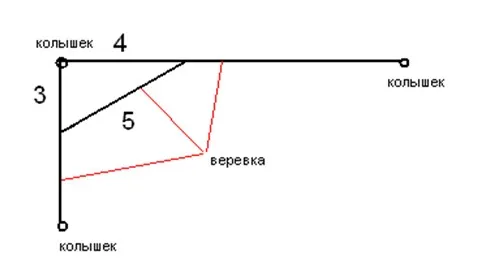

Рис.  Схема разметки фундамента

Способ «двух кривых» заключается в определении равного метража от установленной рейки. В эти точки устанавливаются метки. Верёвка привязывается одним концом к рейке, а другим к установленной метке. Выводится и отмечается дуга. Тоже самое делается со второй отметкой. От точки соединения дуг прокладывается линия, на которой будет определена ширина дома. Затем четыре метки соединяются шнуром, и проводится такая же разметка внутреннего фундаментального контура. Только после этого отмечаются контрольные точки для свай.

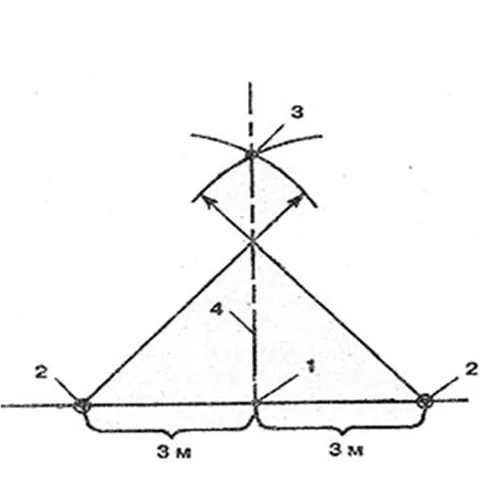

Рис.  Схема «две кривые» (разметка фундамента)

• Бурение скважин для свай

Проводится согласно расчетам, которые должны показывать уровень промерзания грунта и прохождение подземных вод. Стандартная глубина не превышает двух метров. После окончания буровых работ на дно скважины укладывают песчаную подушку и устанавливают в качестве опалубки асбестовые трубы. Сваи могут иметь не только круглую форму, но и квадратную. Такие применяются, если необходимо маленькое заглубление фундамента.

• Установка свайных опор

Монтаж свай производится с точным соблюдением заданных параметров. После установки проводится их динамическое испытание.

• Монтаж ростверка

В свою очередь подразделяется на несколько этапов:

• При заглубленном виде ростверка выкапывается траншея вместе с бурением скважин. На дно укладывается подушка из песка минимум в десять сантиметров.
• Затем монтируется сама опалубка с применением ДСП-щитов.

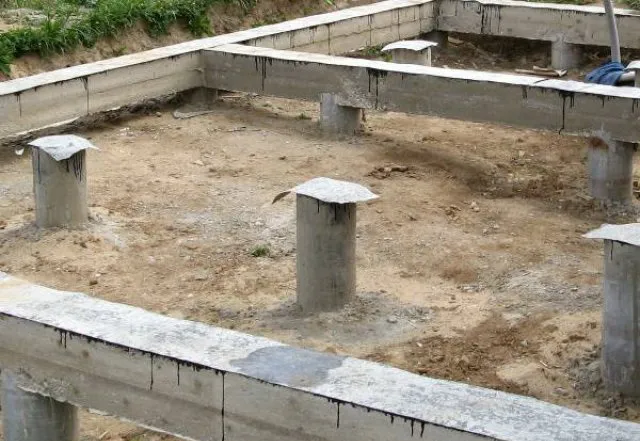

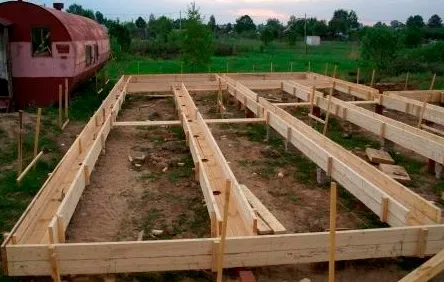

Рис.  Монтаж ростверка

Важно! Главное внимание обращается на устойчивость опалубки и ее прочность. При необходимости все элементы стягиваются проволочными скрутками и устанавливаются распорки, длина которых равняется ширине ростверка.

• Двухуровневое армирование

Проводится с помощью двенадцатимиллиметровых прутов. Их связка осуществляется с помощью обожжённой проволоки. Дно траншеи предварительно должно быть устлано брусовыми досками шириной до пяти сантиметров. Такое же расстояние арматура не должна доставать до верхнего края опалубки.

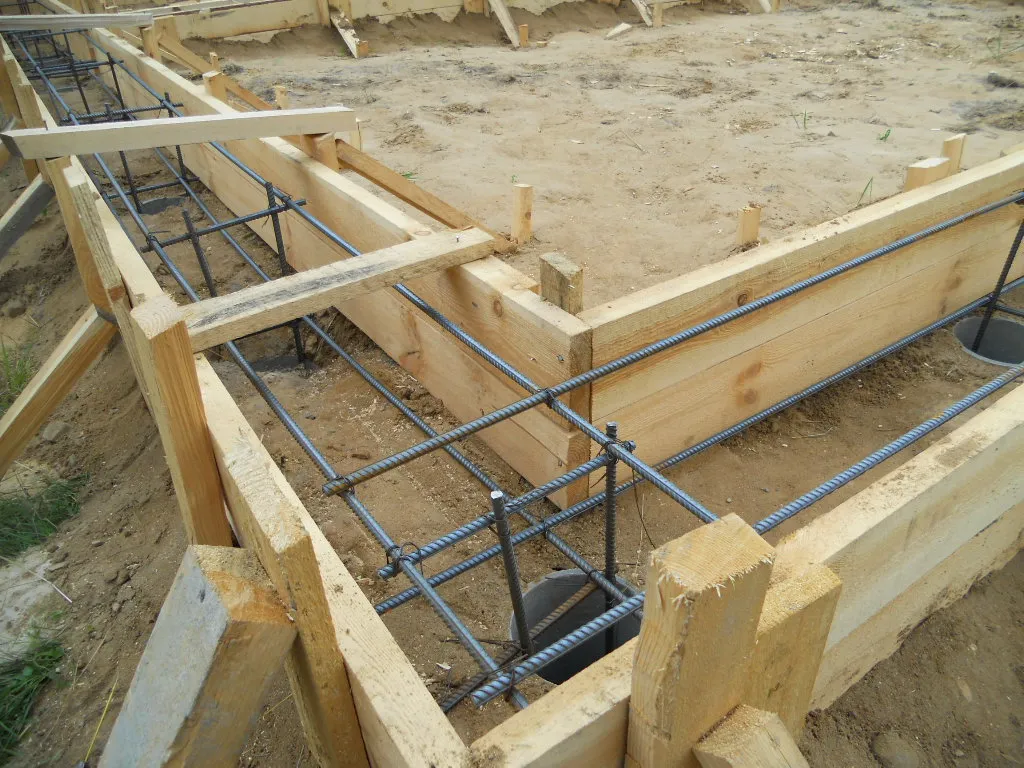

Рис.  Двухуровневое армирование ростверка

Важно! Арматурный каркас свай для большей прочности должен быть соединен с арматурой ростверка. Так свайный фундамент образует одно целое.

• Бетонирование ростверка

Производится в один день той же смесью, которая использовалась для заливки свай. Верхнюю плоскость бетонного раствора необходимо тщательно разровнять с помощью строительного уровня. При заглубленном ростверке опалубка снимается через 2-5 дней, а с высокого – минимум через месяц. Причем две недели бетон необходимо регулярно смачивать водой два раза в день, чтобы избежать растрескивания.

Все нормативные требования, относительно размеров элементов фундамента и применяемых материалов, определяются на основании инженерных расчетов, также в соответствии со СНиП и входят в состав проекта строительства.

— видео

В этом видео можно поэтапно просмотреть создание свайно-ростверкового фундамента:

Какой фундамент лучше делать на глине?

При строительстве дома на глинистых почвах необходимо учитывать, что глина может сильно усадиться и набухнуть в зависимости от уровня влажности. Поэтому для таких почв чаще всего выбирают один из следующих типов фундамента:

1. Свайный фундамент: в этом случае основная нагрузка распределяется на сваи, установленные на достаточной глубине, где глина уже не сможет оказывать влияние. При этом сваи должны быть забиты на глубину, где глина уже не сдвигается. Количество и диаметр свай зависит от веса дома и особенностей грунта.

2. Ленточный фундамент на бетонных сваях: в этом случае используется комбинация свайного фундамента и ленточного фундамента. Первоначально сваи забиваются на достаточную глубину, а затем между ними их связывают бетонными лентами.

3. Ленточный фундамент на бетонной подушке: если грунт на участке несколько менее проблематичен, то можно использовать классический ленточный фундамент на бетонной подушке. В этом случае необходимо провести грунтовые исследования, чтобы определить допустимую нагрузку на грунт и размеры фундаментной подушки. При этом также важно обеспечить хорошее утепление фундамента.

Важно понимать, что выбор типа фундамента зависит от множества факторов, включая вес дома, особенности грунта, климатические условия и местные строительные нормы. Поэтому рекомендуется проконсультироваться с профессиональным инженером, прежде чем приступать к строительству.
