Самостоятельный Монтаж Винтовых Свай — Техники Закручивания Без Специализированного Оборудования

Использование винтовых свай для создания фундамента под небольшие постройки или ограждения является разумным и эффективным решением. Эти сваи стали популярными в строительстве как на частных участках, так и в регионах с сложными эксплуатационными условиями. Если вас интересует, как выполнить процесс закручивания винтовых свай своими руками, вы можете ознакомиться с соответствующей информацией.

Однако при монтаже многие сталкиваются со следующими проблемами: как закрутить сваю, правильно её отцентрировать, обойти скрытые препятствия в грунте и причём вручную. Данная статья позволит узнать основные нюансы и ручной метод закручивания свай без ошибок.

Подготовительные работы

Перед проведением строительных работ необходимо провести грамотную подготовку. Это позволит обеспечить непрерывную работу без простоев и минимизировать возможные проблемы. На этапе подготовительных работ необходимо решить следующие задачи:

1. Определить состав и несущую способность грунта.
2. Провести подготовку площадки под застройку.
3. Подготовить инструменты.

Определяем глубину залегания плотных слоёв грунта

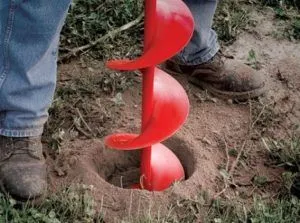

Бурение скважины для оценки грунта

Для точного определения состава и несущей способности грунта необходимо проводить инженерные изыскания с привлечением специалистов. Однако если возводимый объект имеет относительно небольшой расчётный вес или не относится к ответственным сооружениям, то можно провести самостоятельные испытания.

Их суть заключается в бурении скважин при помощи ручного бура или использованной винтовой сваи с целью исследования плотности слоёв почв и проходимости на глубину до расчётного значения.

Берём бур и проделываем скважину на глубину 2 м в пределах площади строительства объекта. При этом следим за составом грунта. Важно определить глубину залегания твёрдой глины, которая и определит длину свай плюс 1-1,5м на заглубление в плотный слой. Одновременно с этим нужно учитывать и влажность извлекаемой почвы, которая не должна существенно повышаться при минимальном заглублении. По уровню влажности можно качественно судить о том, какой будет глубина промерзания и пучинистость грунта.

Вместо бурения скважин можно применить метод рытья траншеи либо бурение с применением одной из дефектных свай. Первый вариант можно реализовать вне площадки для застройки на расстоянии до 5 м, но достаточном, чтобы не ухудшить несущие способности почвы вблизи ввинчивания опор под объект.

Инструменты для ввинчивания свай

Провести ручную установку свай без подбора необходимого инструмента невозможно. При этом необязательно использовать дорогостоящие приспособления, а вполне подойдут подручные средства, если, конечно, не идёт речь о профессиональном направлении деятельности.

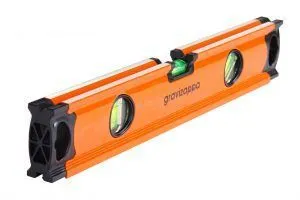

Строительный уровень необходим для проверки правильности монтажа

Итак, понадобятся следующие инструменты:

1. Строительный уровень с длиной минимум 30 см. Потребуется для контроля положения сваи при закручивании.
2. Лопата для выравнивания участка.
3. Гидроуровень, который потребуется для выставления уровня конструкции над поверхностью земли.
4. Рулетка для проведения замеров.
5. Арматура или деревянные колышки для разметки площадки.
6. Молоток для забивания колышков.
7. Садовый ручной бур.
8. Верёвка или шпагат.
9. Болгарка для подрезания свай.
10. Маркер для разметки линии отреза.
11. Лом для использования в качестве рычага при закручивании.

Для завинчивания сваи необходимо минимум два человека. В идеале потребуется ещё один помощник, который будет контролировать её положение со стороны, а также смотреть на показания уровня.

Разметка свайного поля

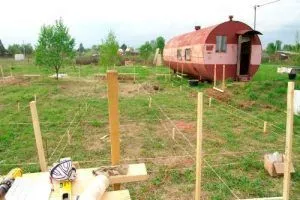

Разметка свайного поля

Разметка поля под фундамент является ответственным этапом подготовки, так как она определяет положение несущих конструкций и, соответственно, отвечает за равномерное распределение нагрузки на основание. Поэтому необходимо соблюдать высочайшую точность и не допускать отклонений от положения более 1 мм.

Разметку следует начинать с вбивания колышков по периметру здания. Затем на них натягивают верёвку по периметру и по диагоналям с целью проверки правильной геометрии. Если всё выполнено правильно, то на следующем этапе разметки вбивают колышки, отстоящие от основных на расстояние 0,5-1 м так, чтобы они были продолжением натянутых по периметру нитей. После этого колышки, расположенные в месте установки угловых свай, необходимо снять.

На следующем этапе следует пробурить небольшие скважины в размеченных местах на глубину 30-50 см в строго вертикальном положении. Диаметр должен быть меньше или равен диаметру труб. Такие лунки будут играть роль направляющих. Для бурения вспомогательных скважин необходимо воспользоваться рулеткой и разместить их чётко вдоль натянутой верёвки.

Процесс монтажа угловых свай

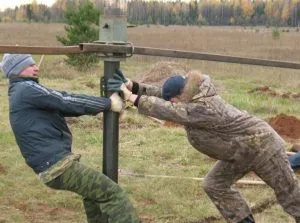

Монтаж сваи

Винтовые сваи начинают устанавливать от одного из углов здания, в соответствии со сделанными лунками. Вставляем её прямо в лунку, а через верхнее отверстие продеваем лом. Начинаем завинчивание и тщательно следим за вертикальным положением. Если её ведёт в сторону, то её выровнять можно следующими способами:

1. Наклонить верхнюю часть в сторону, противоположную смещению, и сделать столько оборотов, чтобы конструкция оставалась в нужном положении после снятия нагрузки. Затем продолжить дальнейшее её заглубление в правильном направлении.
2. Применить специальное оборудование, которое изначально позволяет проводить ввинчивание только в вертикальном положении за счёт жёсткой фиксации.

Вкручивание сваи производится до тех пор, пока она не упрётся в плотный грунт и провернуть её будет невозможно или затруднительно.

При необходимости увеличения крутящего момента, потребуется дополнительно на рычаги одеть стальные трубы подходящего диаметра и длины не менее 1-1,5 м. После заглубления сваи на нужный уровень при помощи гидроуровня необходимо определить, на какую высоту нужно её срезать.

Вручную закручивать винтовые сваи нужно с равномерным воздействием на рычаги с двух сторон, чтобы предотвратить их смещение от вертикального положения.

На начальном этапе важно установить только угловые сваи. Затем на них необходимо натянуть по периметру шпагат для определения ровного расположения вдоль стен или несущих конструкций, а также для уровня расположения над землёй. Шпагат рекомендуется натягивать на уровне примерно 50-60 см ниже свай, чтобы была возможность выполнять дальнейший монтаж и обеспечивалось пространство для свободного перемещения.

Что делать, если сваю не удаётся закрутить

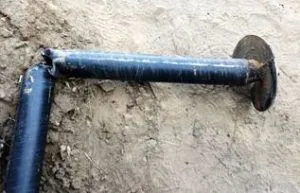

Повреждение сваи

Если оказалось так, что свая попала не просто в плотный грунт, а в камень, то необходимо прекратить работы, вывинтить её и разобраться в ситуации.

При продолжении ввинчивания велика вероятность повреждения лопастей, что сделает конструкцию непригодной для дальнейшего использования. Вариантов решения может быть несколько:

1. В случае попадания обычного камня дело решается обычным извлечением его из скважины любым удобным способом.
2. Если расчётная глубина достигнута, то сваю рекомендуется ввинтить обратно и она обеспечит достаточные прочностные и эксплуатационные характеристики.
3. При попадании на каменный пласт для дальнейших работ потребуется привлечение бурильной установки, которая сможет пробить его и обеспечить возможность дальнейшего заглубления. Вторым вариантом является смещение строительной площадки в сторону, где такого пласта предположительно нет. Это рекомендуется делать только тогда, когда были вкручены все сваи, кроме промежуточных.
4. Можно рискнуть и попытаться заглубить сваю, предполагая, что плотный слой имеет минимальную толщину. Однако повреждение лопастей будет гарантировано и не факт, что удастся её дальше заглубить, но точно придётся менять или, как, минимум рихтовать.

Установка промежуточных свай

При строительстве крупных объектов только угловых свай недостаточно и поэтому приходится устанавливать дополнительные, предназначенные для снижения нагрузки на одну опору. По натянутым нитям и готовым промежуточным скважинам необходимо уровнем проверить вертикальность положения конструкции. Если будут наблюдаться некоторые отклонения, то потребуется лопатой удалить часть грунта для более чёткой центровки. После этого проводим установку методом, аналогичным угловым сваям.

Вручную закручивать промежуточные винтовые сваи нужно сначала по периметру здания, а потом по центру. Такая последовательность объясняется упрощением контроля положения внутренних опор благодаря натягиванию шпагата через те сваи по периметру.

Обрезка и бетонирование свай

После вкручивания свай их необходимо все подрезать по уровню. Для разметки применяют гидроуровень, а для отрезания болгарку или ручную пилу. Важно выполнить срез чётко в горизонтальной плоскости. Минимальная величина отреза составляет 10 см, по длине которой расположены отверстия под рычаг.

Посмотрите видео, как выровнять высоту свай самостоятельно.

Бетонирование не является обязательной процедурой для зданий с минимальным весом.

Бетонировать винтовые сваи необходимо раствором не хуже М150. Для этого нужно замешать его в достаточных количествах, чтобы за один раз залить целое количество опор. При заливке одной из сложностей является необходимость удаления воздуха. Поэтому при заливке потребуется применение вибраторов или миксеров.

Если воздух не полностью удалён из трубы, то это грозит появлением коррозионных процессов, которые существенно ухудшат прочностные свойства и сократят в несколько раз срок эксплуатации. После бетонирования должно пройти минимум 14 дней, после чего можно приступать к установке оголовков и монтажу обвязки.

Заключение

Винтовые сваи устанавливать можно вручную без использования дорогостоящего оборудования или спецтехники. Для этого важно соблюдать последовательность действий и не спешить принимать решения при наличии на участке под землёй скальных пород.

Что засыпать в винтовые сваи?

Засыпать в винтовые сваи можно различные материалы в зависимости от конкретной задачи. Например:

1. Бетонная смесь: это один из самых популярных вариантов, которые используются для засыпки винтовых свай. Бетонная смесь прочно фиксирует сваи в грунте, делая их надежными и долговечными.

2. Песок: песок также может быть использован для засыпки винтовых свай. Песок отлично дренирует воду, предотвращает скопление влаги вокруг сваи, что может привести к ее разрушению.

3. Гравий: гравий также является отличным вариантом для засыпки винтовых свай, так как он прекрасно дренирует воду и обеспечивает хорошую вентиляцию.

4. Щебень: щебень можно использовать для засыпки винтовых свай в случаях, когда нужно увеличить несущую способность сваи.

Важно учитывать конкретные условия грунта и требования к конструкции, чтобы выбрать оптимальный вариант засыпки винтовых свай.
