Самостоятельное закручивание винтовых свай — выбор инструментов и материалов

Правила монтажа и закручивания винтовых свай

• Перечень требуемых инструментов
• Разметка свайного поля
• Установка свай вручную
• Установка с помощью подручного инструмента
• Глубина погружения

При возведении дома на определенных типах почв необходимо прибегать к применению свайного фундамента. Современный ассортимент включает разнообразные варианты винтовых свай, которые не требуют забивки, а производятся путем закручивания в поверхность.

Но есть несколько нюансов, как закрутить винтовые сваи своими руками.

Перечень требуемых инструментов

Перед началом работ, кроме самих свай, нужно позаботиться о наличии следующих инструментов:

• лопаты;
• магнитного уровня;
• гидроуровня или нивелира;
• рулетки (обычной или лазерной);
• лома;
• двух труб диаметром чуть больше лома, длиной около 2 м каждая;
• шпагата или веревки;
• разметочных элементов — колышков.

В зависимости от ситуации, могут потребоваться: садовый бур, сварочный аппарат, источник электропитания (генератор или подключение к местной сети) и пила-болгарка с дисками по металлу. Если нет желания закручивать винтовые сваи вручную, ручной труд можно заменить мощной дрелью на 1,5 Квт и насадкой — редукторным гайковертом.

Разметка свайного поля

Процесс вкручивания винтовых свай всегда начинается с разметки свайного поля под будущий фундамент. Разметить поле необходимо для точного учета количества требуемых свай и грамотного их размещения, чтобы в дальнейшем конструкция не просела и не обрушилась.

План свайного поля

На рынке присутствует большой выбор готовых винтовых шпунтов, в спецификации которых указана максимальная нагрузка, которую они выдерживают. Калибр варьируется от 47 до 108 мм. Под строительство одноэтажного дома идут 108-мм конструкции, каждая из которых выдерживает максимальную нагрузку в 3,5 т.

Выбирать сваи необходимо от проверенных поставщиков. Экономить нежелательно, это чревато потерей прочности фундамента и обрушением всей конструкции.

Необходимо рассчитать нужное число винтовых опор, исходя из их несущей способности и массы будущего сооружения, которая берется из архитектурного проекта.

Расчет количества винтовых свай

Формула следующая: S = M/N, где S – число свай, M — проектируемая масса постройки, N — несущая способность одной сваи. Если получается дробное число, оно округляется в большую сторону.

Затем необходимо начертить схему поля на бумаге или в любой подходящей программе. Отметить расположение будущих построек. Сваи в обязательном порядке подводятся под фундамент по углам и по периметру здания. Максимальное расстояние между соседними точками — 3 м.

Затем выполняется разметка поля на территории. Точки установки винтовых шпунтов под фундамент можно пометить вбитыми в землю металлическими прутьями или колышками. Чтобы избежать ошибок, протягивается между разметочными элементами шпагат, выверяя его по рулетке и уровню.

Установка свай вручную

После разметки поля закручивание винтовых свай начинается с углов будущего фундамента. Садовым буром (если его диаметр меньше «калибра» сваи) или лопатой нужно сделать приямок глубиной 0,5–0,7 м, так, чтобы металлический столб входил в него плотно и держался самостоятельно.

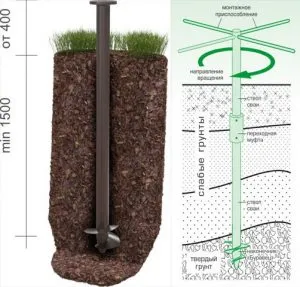

Схема завинчивания винтовых свай вручную

После этого с помощью лестницы (если опора длинная) нужно вставить прочный лом в технологические отверстия на верху сваи. На концы лома с каждой стороны надевается по обрезку металлической трубы длиной не менее 2 м каждая. Это плечи рычажной конструкции, предназначенной для облегчения процесса вкручивания винтовых опор. Чем плечи будут длиннее, тем крутить легче.

Для закручивания свай под фундамент требуются усилия 2–3 человек. Двое вращают рычажную конструкцию, двигаясь вокруг нее по кругу, третий время от времени проверяет угол отклонения металлического столба от вертикали по магнитному уровню. Опора должна входить в землю строго по вертикали, без малейших отклонений, в противном случае прочность фундамента окажется под угрозой.

Без третьего человека можно обойтись, если закрепить магнитный уровень на свае.

После установки угловых опор ввинчивают остальные опоры фундамента по периметру.

Установка с помощью подручного инструмента

Если процесс идет туго, а надземная часть столба не превышает человеческого роста, можно облегчить труд, воспользовавшись мощной дрелью-перфоратором, мощностью не ниже 1,5 Квт. Потребуется насадка — редукторный гайковерт, который увеличивает усилие за счет уменьшения количества оборотов.

К верхней части опоры нужно прикрепить конструкцию из крупнокалиберного болта, приваренного к мощному фланцевому основанию. Этот фланец крепится к верхушке болтами. Используя дрель с гайковертом, насаженным на головку болта, сваю можно вкрутить в почву в одиночку. Чтобы она не уходила в сторону, в качестве опоры применяется швеллер.

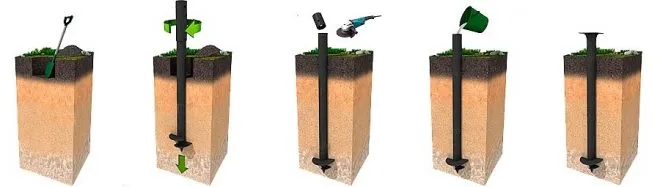

Монтаж винтовых свай

Глубина погружения

Сваю ввинчивают в землю до упора, до того момента, пока она не перестанет входить даже с приложением предельных усилий. Это означает, что достигнут слой такой плотности, который выдержит опору с нагрузкой. Можно ставить фундамент.

После этого опоры обрезают, выдерживая высоту среза по нивелиру.

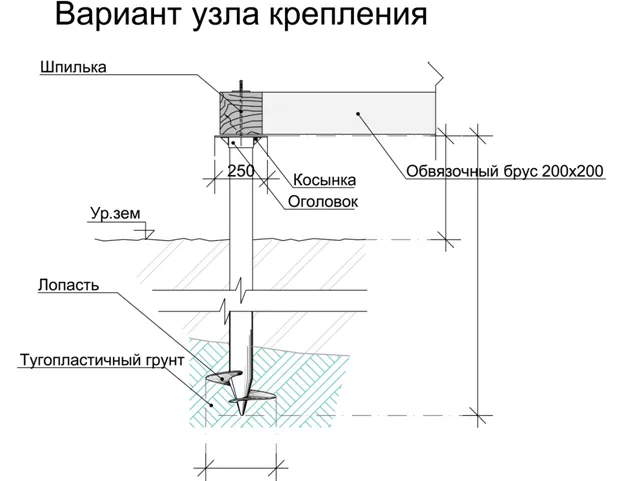

Схема винтового свайного фундамента в разрезе

Видео по теме: Инструкция как закрутить винтовые сваи

Что засыпать в винтовые сваи?

Засыпать в винтовые сваи можно различные материалы в зависимости от конкретной задачи. Например:

1. Бетонная смесь: это один из самых популярных вариантов, которые используются для засыпки винтовых свай. Бетонная смесь прочно фиксирует сваи в грунте, делая их надежными и долговечными.

2. Песок: песок также может быть использован для засыпки винтовых свай. Песок отлично дренирует воду, предотвращает скопление влаги вокруг сваи, что может привести к ее разрушению.

3. Гравий: гравий также является отличным вариантом для засыпки винтовых свай, так как он прекрасно дренирует воду и обеспечивает хорошую вентиляцию.

4. Щебень: щебень можно использовать для засыпки винтовых свай в случаях, когда нужно увеличить несущую способность сваи.

Важно учитывать конкретные условия грунта и требования к конструкции, чтобы выбрать оптимальный вариант засыпки винтовых свай.
