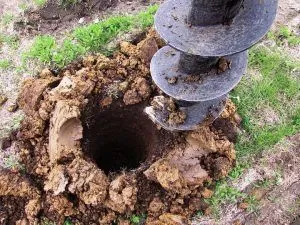

Устройство и применение ручного бура для свайного фундамента

В большинстве случаев, при возведении небольших сооружений, таких как загородные дома, дачные бани, каркасные постройки, срубы и маленькие склады, выбирается свайный фундамент, так как он устойчив к различиям в грунте и требует небольшого времени для установки. В некоторых ситуациях для установки свай может быть использован ручной бур.

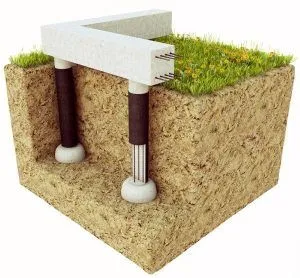

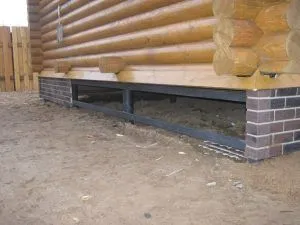

Фундамент на сваях

Применение свайного фундамента в строительстве предоставляет возможность осуществлять возведение строений и зданий на местах, сугубо не предназначенных под эти цели. Под это подходит водная гладь, заболоченные участки и иные земельные наделы, подверженные увеличению уровня грунтовых вод.

В случае возведения такого типа оснований используются сваи, которые размещаются в грунте в месте предполагаемого строительства. Далее обустроенный фундамент оборудуется поперечными связующими балками и происходит дальнейшая установка дома. Рекомендации по его обустройству довольно просты, в связи с этим пользуются значительной популярностью при строительстве своими руками на земельных наделах нестандартного типа путем использования свайного бура.

Способы возведения фундамента на сваях

В настоящее время представлено много вариаций изготовления свайного основания, находящихся в зависимости от типа используемых свай, способа их размещения, степени установки в почве и методики обустройства ростверков. Однако, для существенного снижения стоимости строительства стоит свое внимание обратить на варианты, которые под силу выполнить своими руками.

Сваи – это длинные столбы (стержни), забиваемые в грунт в готовом виде или оборудованные непосредственно на месте посредством бурения скважины, возведения опалубки и последующей заливки оборудованного углубления бетонным раствором.

Правильный выбор бура

Чтобы определиться с необходимым типом бура, следует внимательно проанализировать все характеристики будущей постройки. В варианте бурения отверстий под сваи с диаметром до 30 см для сокращения расходов целесообразнее использовать ручной инструмент. Однако, важно учитывать, что такой бур позволяет выполнять ямы с глубиной до 5-6 м. При больших требуемых значениях представленных характеристик рекомендуется применять электрическое оборудование.

Бур ручного типа и принцип его обустройства

Для снижения трудовых и финансовых затрат при возведении свайного фундамента своими руками рекомендуются к использованию следующий ручной инструмент: буры серии БС марок «250» и «350», отличающихся друг от друга диаметром стержня.

Нелишним будет рассмотреть в сравнении с названными приспособлениями буры маркировки «ТИСЭ» с префиксами «Ф» и «Ф-М».

Представленные модели имеют ряд характерных признаков, обуславливающих их выбор:

• низкая стоимость;
• высокое качество бурения;
• прочность и термостойкость бура;
• использование инструмента без специальных теоретических и практических навыков.

Принцип устройства:

• рукоять для вращения и разворота;
• штанга с возможностью регулирования длины работ;
• механизм выведения излишков грунта;
• наконечник-лопатка.

Изготовление бура в домашних условиях

Использование приспособлений, выполненных своими руками, значительно позволяет сократить траты и поэтому набирает все большую популярность. В действительности, строительство – затратная процедура, поэтому любые способы сэкономить средства застройщиком буду только приветствоваться. Несмотря на видимую сложность буровой установки, процесс ее возведения довольно прост.

По опыту профессионалов, ручной бур, выполненный по технологии ТИСЭ – наиболее оптимальный инструмент для быстрого и качественного проведения бурильных работ. Для того чтобы полученное приспособление справилось с поставленной задачей, а также обеспечило его надежное продолжительное функционирование необходимо учесть следующие нюансы:

• для предотвращения углубления инструмента в грунт при его эксплуатации следует полости в форме полусфер изготавливать так, чтобы при вращении они двигались в обратном от земли направлении;
• для предотвращения захлебывания инструмента и оптимального вывода излишков грунта режущая пластина должна быть изначально изогнутого типа;
• впоследствии при формировании полусфер инструмента режущую пластину следует выпрямить.

Изготовление инструмента своими руками и последующее его использование не обеспечивает идеальное по форме углубление, однако определяющая характеристика сваи – опорная площадь, в значительной степени возрастает.

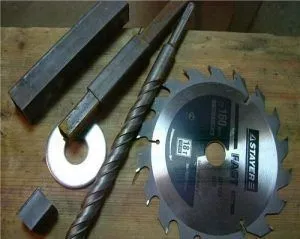

Необходимый материал и инструменты

Для изготовления ручного бура нам потребуется:

• металлическая штанга с рукоятью;
• диск от пилы, которые следует разделить на две равные части;
• металлическая пластина по диаметру предполагаемого отверстия;
• отрезок трубы, выполненный из нержавеющего материала с диаметром будущей скважины;
• металлический пруток (кусок арматуры);
• аппарат для сварки.

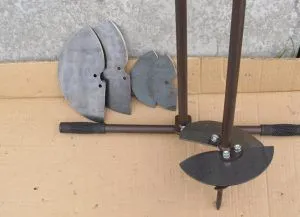

Инструкция по сборке

Две равные части раскроенного диска привариваются под небольшим уклоном к штанге с направляющим сердечником. В качестве последнего можно использовать старое сверло с необходимым диаметром, которое для прочности конструкции следует приварить к направляющей штанге по ходу движения. Над режущими краями монтируется металлическая труба, необходимая для вывода излишков грунта.

Для увеличения рыхления почвы в момент бурения целесообразно к металлической трубе наварить по 3-4 пластины-резца, которые существенно увеличат скорость и эффективность бурения, особенно в местностях с закаменелым и твердым грунтом.

После того как режущие полости приварены к вращающейся пластине, закрепленной на металлической трубе, необходимо обезжирить полученную конструкцию и покрыть ее антикоррозийным септиком для увеличения долговечности.

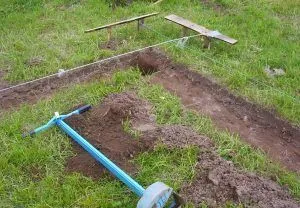

Порядок использования

Для создания скважины следует установить бур в предполагаемое место ее размещения и приступить к вращению штанги посредством воздействия на рукоять. После наполнения выводной трубы грунтом и камнями, буровое устройство вынимается и осуществляется его очистка. На видео Вы сможете увидеть процесс бурения.

По достижении требуемой глубины для увеличения площади опоры будущей сваи следует по кругу наклонять приспособление из стороны в сторону, не прекращая вращения. В полученное углубление монтируется арматура и от нее, по периметру углубления с внешней стороны,укладывается рубероид. Образовавшийся «стакан» заливается бетонным раствором.

Заключение

Как можно заметить, изготовление своими руками и использование представленного инструмента не представляет излишней сложности. С его помощью любой застройщик сможет существенно сэкономить на бурении скважин и выполнить качественный свайный фундамент, который обеспечит постройке надежное и продолжительное функционирование.

Какой диаметр бура выбрать для забора?

Диаметр бура для забора зависит от нескольких факторов, таких как высота забора, тип грунта, диаметр опорных столбов и других параметров конструкции. Вот некоторые рекомендации по выбору диаметра бура для забора:

• Для установки заборов из профильной трубы, часто используют буры диаметром 100-150 мм. Этот диаметр позволяет легко вставить столбы в землю и обеспечить достаточную прочность конструкции.

• Если забор предполагается устанавливать на глинистом грунте или в зоне высокого уровня грунтовых вод, то следует выбирать буры большего диаметра (например, 200 мм), чтобы обеспечить надежную фиксацию столбов.

• Для заборов с большой высотой (более 2 м) и большими опорными столбами (более 100 мм в диаметре) необходимо выбирать буры большего диаметра, чтобы обеспечить достаточное укрепление в грунте.

• При выборе диаметра бура следует также учитывать тип грунта. Например, для установки забора на песчаном грунте можно использовать буры меньшего диаметра, так как песок легче пробивается, чем глина или камни.

• Если вы не уверены в правильном выборе диаметра бура для забора, лучше проконсультироваться с профессиональными строителями или специалистами в этой области.

В любом случае, перед выбором диаметра бура следует тщательно изучить условия местности, где будет устанавливаться забор, чтобы выбрать оптимальный диаметр и обеспечить надежность и долговечность конструкции.
