Принцип работы буровой установки, её назначение и технология добычи нефти

Буровые установки для нефтедобычи включают в себя разнообразные металлические конструкции, устройства и оборудование. Эта техника позволяет быстро обнаруживать месторождения нефти и устанавливать процесс ее добычи.

• Места использования нефтяных буровых установок
• Назначение установок
• Виды и классификация нефтяных буровых установок
  • По виду работ
  • Способу бурения
  • Типу привода
  • Способу передвижения
• Конструкция нефтяных буровых установок
  • Исполнительные органы и системы
  • Силовые системы и агрегаты
  • Вспомогательные конструкции, механизмы и системы
  • Органы управления
  • Органы информирования
• Виды оборудования для бурения
• Электрогенераторы, буровые насосы
• Технология добычи нефти
  • Устройство скважин
• Технология добычи
  • Фонтанный
  • Газлифтный
  • Насосный
• Использование нефтяных систем

Места использования нефтяных буровых установок

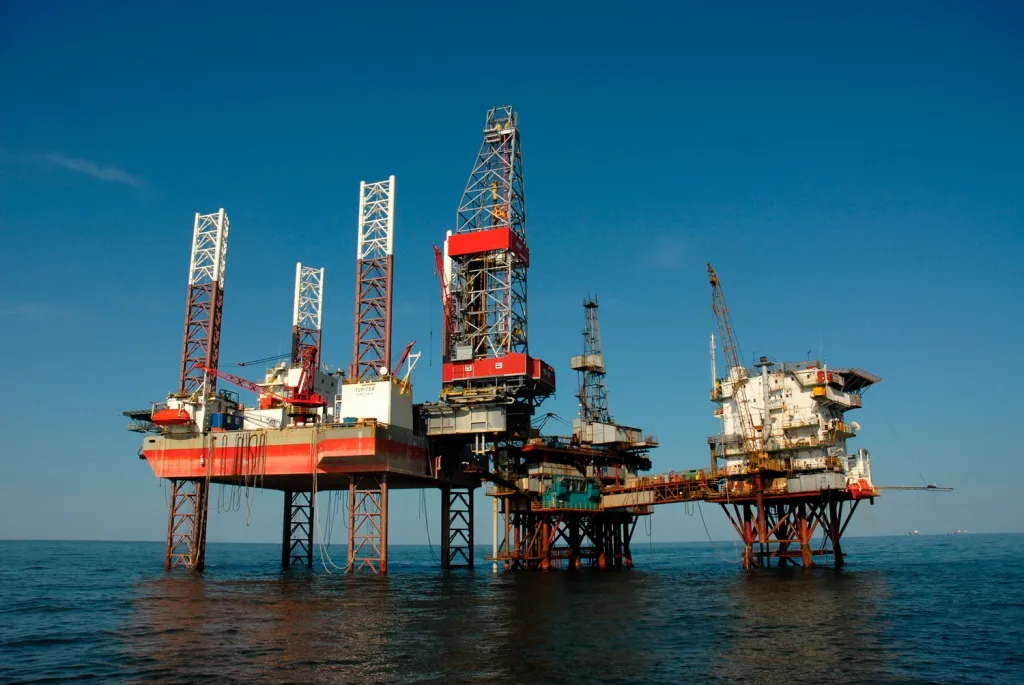

С их помощью бурят скважины на суше и в море. В первом случае чаще используют передвижные установки. Во втором случае их размещают на эстакадах, плавучих платформам или судах.

Назначение установок

Они предназначены для бурения скважин следующих типов:

1. Эксплуатационных. Позволяют добывать нефть и газ.
2. Нагнетательных. С их помощью закачивают в продуктивные слои воду, газ или обычный воздух. Благодаря этому удается поддерживать в них необходимое для извлечения сырья давление, тем самым увеличивается эффективность использования добывающих скважин.
3. Разведочных. Они позволяют находить месторождения и определять их контуры. При этом проводят испытания и оценивают запасы черного золота.
4. Специальных (опорных, параметрических, оценочных и контрольных). Позволяют специалистам изучить пластовое строение участка, определить изменение свойств продуктивного пласта, отслеживать давление, а также определить уровень выработки определенных участков. Также с их помощью нефтяники обеспечивают внутрипластовое горение, газифицируют нефть, сбрасывают сточные воды в нижние слои и т. д.
5. Структурно-поисковых. Позволяют определить расположение нефтегазоносных структур по верхним маркирующим горизонтам. При этом информацию удается получить с помощью неглубоких и недорогих скважин.

Виды и классификация нефтяных буровых установок

Это оборудование классифицируют следующим образом.

По виду работ

Они могут предназначаться для выполнения:

• эксплуатационных работ;
• разведочных работ;
• технических скважин.

Способу бурения

В них применяются следующие технологии бурения:

• вращательная;
• вращательно-ударная;
• ударно-вращательная;
• вибрационная;
• огнеструйная;
• ударная;
• разрядно-импульсная.

Типу привода

В них может использоваться следующий привод:

• электрический;
• электрогидравлический;
• дизельный;
• дизель-электрический;
• дизель-гидравлический.

Способу передвижения

По способу передвижения они могут быть:

• самоходными;
• передвижными;
• стационарными.

По ГОСТу 16293-89 они классифицируются так, как указано на нижней картинке.

Конструкция нефтяных буровых установок

Они состоят из следующих органов и систем.

Исполнительные органы и системы

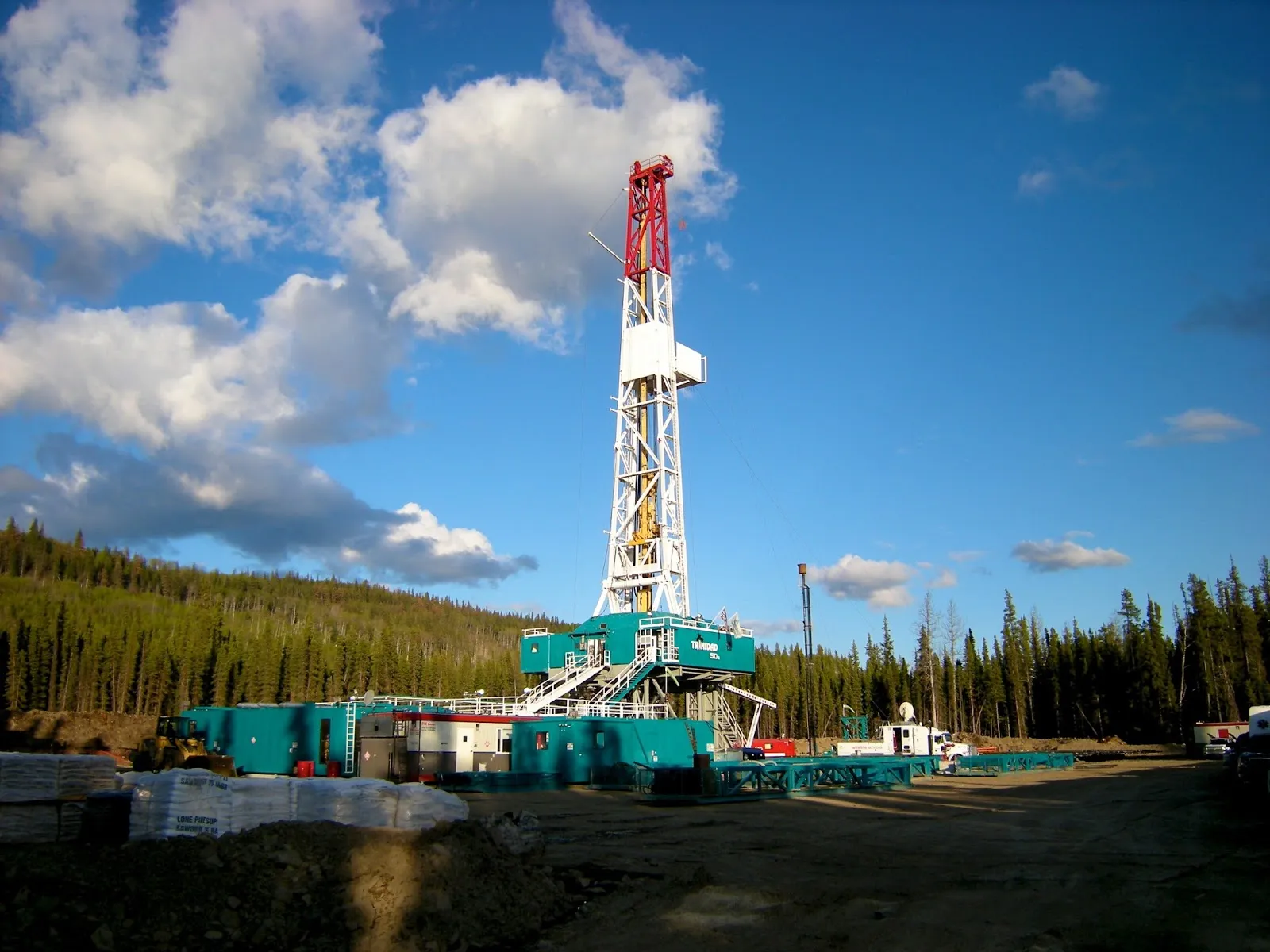

Вышка — это основная несущая конструкция любой буровой установки. По конструкции она может быть:

1. Мачтовой (механическая рабочая часть размещается на двух опорах).
2. Башенной (в их конструкции используются четыре несущие опоры, которые равномерно передают нагрузку на грунт).
3. С двумя или четырьмя опорами.
4. А- или П-образной.

Башенные конструкции более габаритные, потому что они рассчитаны на глубинное бурение.

К исполнительному оборудованию также относят:

• буровую лебедку;
• СВП;
• ротор;
• талевую систему;
• буровой насос.

Силовые системы и агрегаты

К ним относятся дизельные и электрические моторы, пневмо- и гидроприводы.

Вспомогательные конструкции, механизмы и системы

Сюда входят основания, укрытия, механизмы передвижения, приемный мост, вспомогательная лебедка, система водоснабжения, обогрева, звукоизоляции, осветительная и вентиляционная техника.

Органы управления

К ним относятся системы пневматического и электрического управления.

Органы информирования

Это комплекс приборов контроля за бурением.

Виды оборудования для бурения

К этому оборудованию относится вся техника, используемая в бурении и ремонте, а также вспомогательный инструмент.

Все это оборудование условно делится на 2 группы: технологическое и вспомогательное.

Небольшой группой являются вспомогательные инструменты. В основном они рассчитаны на обслуживание технологического оборудования, а также на укрепление стенок скважины.

К ним относятся:

• хомуты;
• вертлюги;
• обсадные трубы;
• шарнирные ключи.

Большой группой является — технологическое оборудование, к которому относятся разнообразные инструменты, используемые при бурении. Основным элементом любой буровой является долото, разрушающее породу и прокладывающее в земной коре скважину. Долота могут быть разных конструкции и диаметров.

По конструкции они делятся на 3 группы:

1. Лопастные.
2. Шарошечные.
3. Секторные.

Важным элементом долота являются лопатки, которые, как лезвие, разрезают грунт. По назначению они могут быть для грунта, песка, глины и скальной породы. Эти детали вместе с долотами считаются самыми быстроизнашиваемыми.

Следующим элементом этого оборудования являются штанги, с помощью которых соединяют долото с приводом. Они могут быть цельноковаными и сварными, но тоже предварительно откованными.

Расширители — позволяют расширять скважину до необходимых для протаскивания труб размеров. Они отличаются по типу грунта, в котором могут использоваться.

Вертлюги, адаптеры и трубные захваты — тоже технологические приспособления. Каждое из них предназначено для выполнения определенной работы.

Необходимо отметить и аварийное оборудование, позволяющее предупреждать и устранять аварийные ситуации. Оно рассчитано на извлечение буровых колонн и обсадных труб.

Электрогенераторы, буровые насосы

Электрогенератор — это тоже один из главных элементов буровой установки, потому что он позволяет обеспечить автономным электропитанием все электрооборудование. Для запуска он оснащается мощным аккумулятором. Благодаря электрогенератору удается практически все аварии устранять на месте работы.

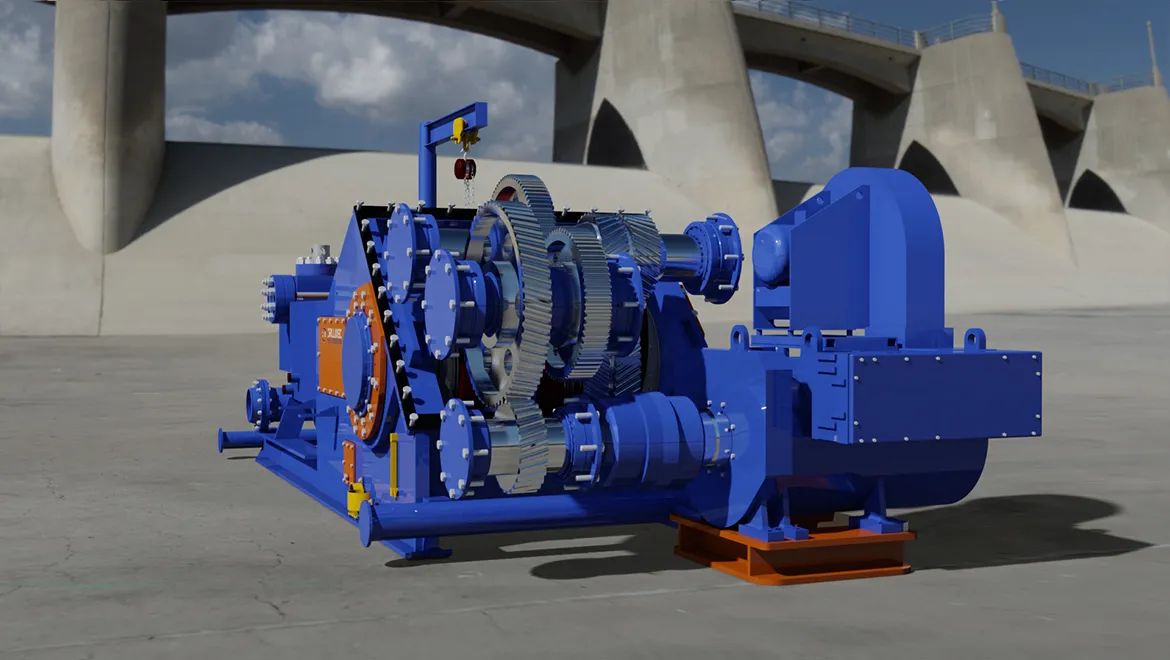

Буровой насос — неотъемлемый элемент циркуляционной системы любой буровой. Он позволяет подавать в скважину буровой раствор и откачивать его обратно. Благодаря этому удается поднимать из недр земли выработанную породу, укреплять скважину и охлаждать долото.

Его изготавливают в различных вариантах. Наиболее используемыми считаются двух- и трехпоршневые устройства. Состоит такая конструкция из гидравлической и приводной части. В последней вращательный момент привода преобразуется в поступательное движение, которое передается поршням. В первой же части энергия, идущая от поршней, преобразуется в гидравлическую.

Технология добычи нефти

Нефть добывается несколькими способами, но для организации этого процесса требуется правильно обустроенная скважина.

Устройство скважин

Бурят скважины буровыми машинами на глубину до нескольких километров. При этом их делают:

• вертикальными;
• наклонными;
• прямолинейно искривленными;
• искривленными;
• прямолинейно искривленными (с горизонтальным участком);
• сложноискривленными.

Их поперечное сечение чаще всего круглое, ⌀ до 40 см.

Стенки скважин укрепляют высокопрочными металлическими обсадными трубами, при этом в пустоты между этими трубами и стенками скважины под давлением закачивают цементный раствор, которым разделяют пласты, а также хорошо защищают обсадную колонну от вод.

Технология добычи

Когда скважина полностью обустраивается, то на нее устанавливают оборудование для добычи.

Существуют три наиболее распространенных способа добычи нефти.

Фонтанный

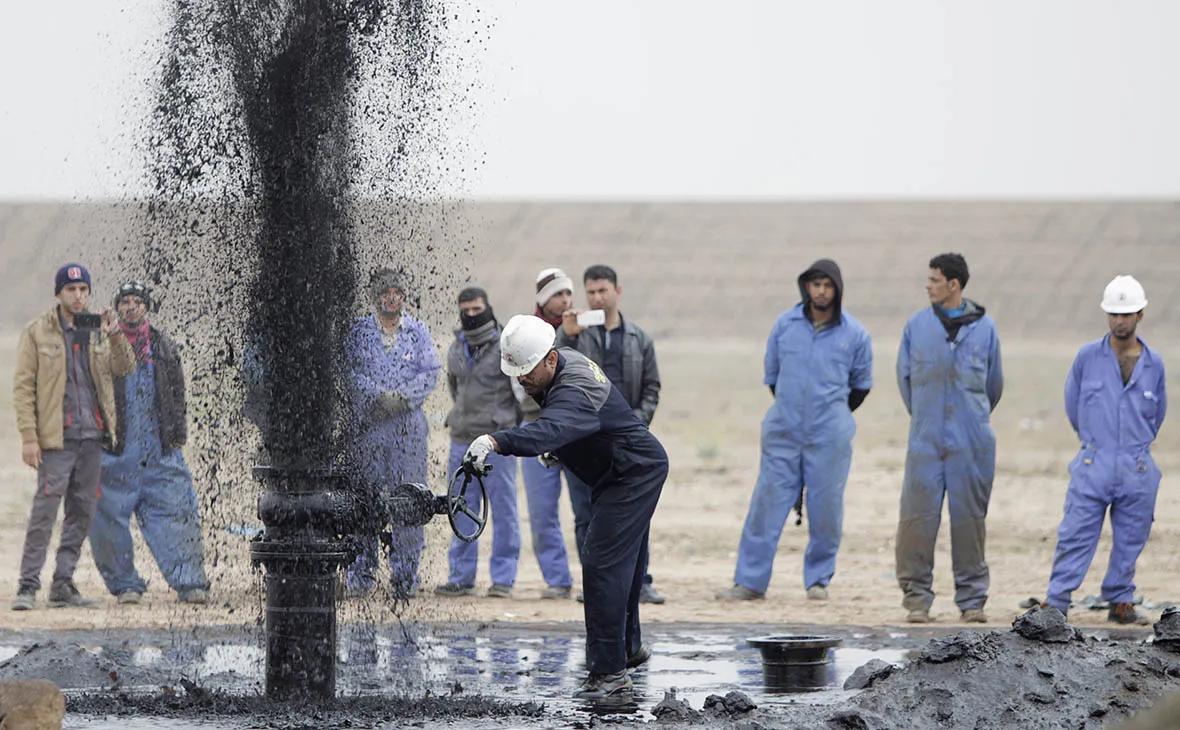

Нефть или газ поднимается на поверхность земли по стволу скважины самостоятельно (под действием пластового давления).

Его преимущества:

• простой;
• минимальные затраты электричества;
• простое управление откачкой;
• длительный срок эксплуатации техники.

Для контроля над такой скважиной на нее устанавливают запорную арматуру, которая в процессе добычи позволяет управлять потоком сырья (контролировать его давление и консервировать скважины).

После окончания фонтанирования остатки нефти начинают качать газлифтным и насосным способами.

Газлифтный

Это способ применяют в том случае, если пластового давления не хватает для естественного извлечения сырья из недр. В этом случае для выталкивания нефти на поверхность в скважину компрессорами закачивают воздух или углеводородный газ. Данный способ бывает компрессорным и бескомпрессорным.

Первый мы уже рассмотрели, во втором же случае в пласт подают газ, уже находящийся под нужным давлением. Его берут с соседних месторождений.

Преимущества этого способа:

• позволяет более эффективно разрабатывать месторождения (выкачивать из них больше нефти);
• с его помощью можно вести добычу на сильно искривленных скважинах;
• можно работать с очень загазованными и перегретыми пластами;
• позволяет полностью контролировать рабочий процесс;
• удается автоматизировать управление;
• можно сразу эксплуатировать несколько пластов;
• позволяет контролировать отложение парафина и солей.

Основными минусами газлифта считаются:

• высокая цена оборудования;
• небольшой КПД.

Из-за этого его используют чаще всего для подъема легкой нефти с большим содержанием попутного газа.

Насосный

Этот способ предусматривает подъем нефти с помощью насосов, опускаемых в скважины. Данным способом качают сырье с глубины до 2500 м. При этом один насос выкачивает за сутки из скважины до 500 м³ сырья.

По конструкции насосы бывают штанговыми и бесштанговыми. Последние являются погружными электрическими центробежными устройствами.

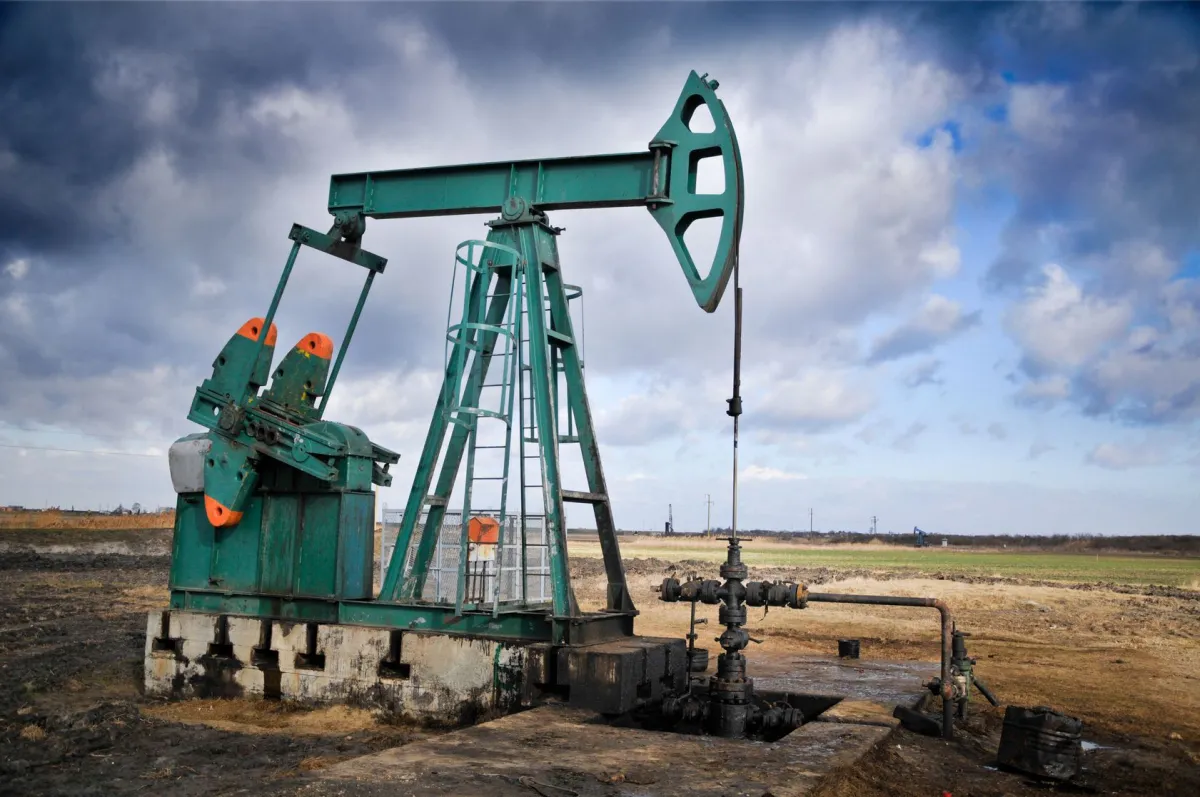

Штанговые устройства состоят из насосных труб и подвешенных в них плунжеров. При этом возвратно-поступательное движение плунжеров в них позволяет создать станок-качалка. На него передает крутящий момент электромотор с помощью многоступенчатого редуктора.

Из-за не слишком низкой надежности и производительности штанговые устройства сегодня заменяют электрическими центробежными погружными насосами (ЭЦН).

Использование нефтяных систем

Собираются системы для добычи нефти из модулей и агрегатов. Основой для рабочего оборудования являются металлические вышки с опорами.

Монтируют их поэтапно:

1. Подготавливают земельный участок для размещения системы, при этом проверяют всю технику на работоспособность.
2. Участок размечают и убирают с него все, для чего характерна повышенная огнеопасность.
3. Собирают опорную часть и крепят к ней вспомогательную установку.
4. Собирают оси, стол ротора и центр будущей скважины.
5. Устанавливают опорную вышку и вспомогательное оборудование. Монтаж выполняют подъемным краном.

Транспортировка буровой техники — сложная работа.

Она состоит из:

1. Расчета способа перевозки.
2. Выбора подходящего маршрута для перевозки с учетом всех имеющихся уклонов на местности и качества дороги.
3. Проверки и подготовки всех приспособлений, которыми будет фиксироваться перевозимая техника.
4. Погрузки.

Транспортируют буровую установку до месторождения с помощью полуприцепных механизмов, если это позволяют делать габариты агрегата.

Каков принцип действия генератора постоянного тока с независимым возбуждением?

Генератор постоянного тока с независимым возбуждением (ГПТН) основан на использовании двух катушек обмотки — возбуждающей и основной. Возбуждающая обмотка создает магнитное поле, которое индуцирует ток в основной обмотке, где электромагнитные силы превращают механическую энергию в электрическую.

Принцип работы ГПТН заключается в использовании коммутатора (щетки) для перенаправления тока от обмотки возбуждения к обмотке основной. Когда обмотка возбуждения подключена к источнику постоянного тока, она создает магнитное поле внутри генератора, которое проходит через обмотку основной. Это индуцирует ток в обмотке основной, который передается на нагрузку через коммутатор.

При работе генератора постоянного тока с независимым возбуждением важно, чтобы обмотки возбуждения и основной были соединены правильным образом. Если обмотки подключены неправильно, то генератор может работать неэффективно или не работать вообще.

ГПТН обычно используется в приложениях, где требуется стабильный постоянный ток, таких как электростанции и промышленные установки.

Видео. «Роторная буровая установка» — модель
