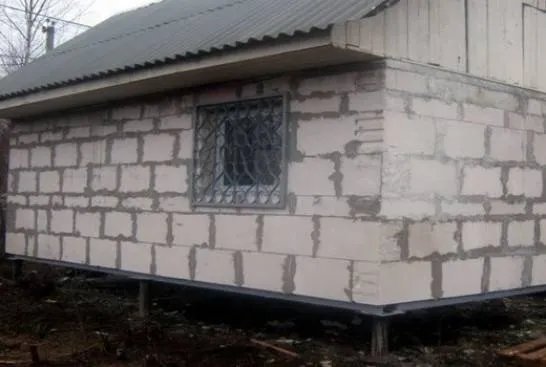

Строительство дома из газобетона на винтовых сваях — практическое руководство с видео

Фундамент для дома из пеноблоков: особенности выбора типа основания – лента, монолит или сваи

Построение низкоэтажных жилых домов из пенобетона становится всё более популярным по двум основным причинам: доступная цена и превосходные теплоизоляционные характеристики данного материала. Кроме того, его невесомость исключает необходимость в значительных затратах на укрепление фундамента.

Чаще всего используются ленточный или свайно-ростверковый фундаменты Источник

Особенности пенобетона как строительного материала и типы фундаментов

Пенобетонные блоки делят на три категории:

• теплоизоляционные – плотность до 500 кг/м3;
• конструкционно-теплоизоляционные – плотность 600-1000 кг/м3;
• конструкционные – плотность 1100-1200 кг/м3.

Для строительства самонесущих стен используют конструкционно-теплоизоляционные блоки, и наиболее популярна марка D600.

Если проводить аналогии по плотности и оказываемой нагрузке на основание, то ближе всего к пеноблоку хвойные породы, которые в виде бруса или оцилиндрованного бревна используют в современном деревянном домостроении. Для сравнения – плотность сосны и лиственницы в воздушно-сухом состоянии (с собственной влажностью 20%) находится около 600 кг/м3. А такой она бывает после окончания процесса усушки – древесина естественной влажности тяжелее на 15-20%.

Исходя из этой особенности, можно сделать вывод, что для одних и тех же грунтов фундамент под дом из пеноблоков выбирают точно таким, как для сруба из бревна или бруса – ленточный, плитный или свайный.

Но в отличие от бревна или бруса, пенобетонные блоки относятся к штучным строительным материалам. А вертикальные швы, заполненные кладочным раствором не создают устойчивых связей с соседними блоками, что при подвижке или проседания части основания ведет к образованию трещин. Поэтому ростверк свайного фундамента должен быть максимально жестким, а этому условию более всего отвечает двутавровая балка или швеллер.

Выбор вида фундамента

Вид фундамента выбирают исходя из несущих особенностей грунта, экономической и практической целесообразности, времени отведенного на строительство дома.

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость фундаментов различных типов, воспользуйтесь следующим калькулятором:

Плитный фундамент для легкого дома из пеноблоков строят только в крайнем случае – если характер грунта не позволяет иного варианта. Сюда попадают мелкие и пылеватые пески, пластичные суглинки, торфяники. И это не единственное условие, вторая причина – глубокое расположение твердого, так называемого «материкового» грунта, до которого тяжело «достать» сваей. Плитный фундамент также используют для увлажненных грунтов, с высоким уровнем грунтовых вод.

Плитный фундамент для дома Источник

Технически плита перераспределяет нагрузку от стен на более широкое «пятно», и она как бы плывет вместе со слабым и неустойчивым верхним слоем. Среди всех мелкозаглубленных фундаментов этот вид наиболее надежный, но и самый затратный по материалам и трудоемкости изготовления.

Услугу проектирования домов

Заключение

Какой фундамент нужен для дома из пеноблоков должен решать специалист – геологические изыскания, проектирование и обустройство требует профессионального подхода. Любая ошибка на этом этапе, которая приводит к снижению прочности основания, может быть причиной разрушения всей конструкции. А излишний запас прочности – это неоправданные расходы.

Прочитать позже

Условия и особенности применения

Основу такого фундамента составляют сваи – опорные столбы, которые заглубляют в землю на 2-3 м. Глубина погружения зависит от горизонта промерзания почвы, сваи должны быть ниже этой линии примерно на 0,5 м. Для связывания опор и улучшения стойкости фундаментной системы возводят ростверк.

Ростверки классифицируют по критерию способа изготовления на следующие типы:

1. Монолитные, представляющие собой сплошные армированные ленты;
2. Сборные, монтируемые из железобетонных балок;
3. Сборно-монолитные (комбинация из двух предыдущих типов).

Также ростверки разнятся по параметру расположения над почвой. Высокие переводят физическую нагрузку постройки через опоры на более глубокий грунтовой горизонт, низкие же отчасти принимают её на себя.

Для строительства частных газобетонных домов оптимально использовать свайно-ростверковый тип фундамента с монолитной армированной лентой. Такая конструкция будет максимально прочной и устойчивой.

Возведение зданий на свайно-ростверковых фундаментах особенно актуально в случаях:

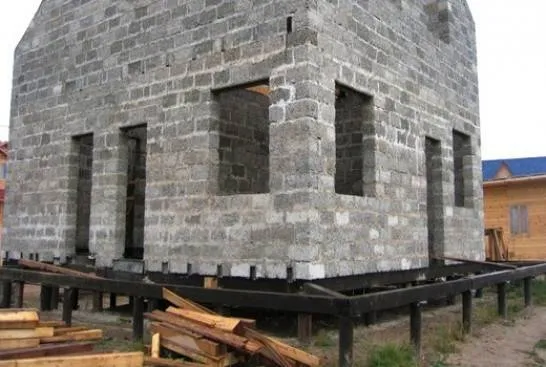

Основание дома на сваях

Как основание под газобетонный дом можно использовать ростверк на сваях.

Технология возведения такого фундамента сходна со столбчатой, но имеются существенные отличия.

Сваи, применяемые для основания такого вида, имеют меньший диаметр, но большую длину.

Сваи могут быть буронабивные или винтовые металлические. Эти два вида чаще других используют при строительстве загородных домов. Свайно-ростверковый фундамент, как любой другой, имеет свои плюсы и минусы.

Начнем с недостатков:

• при бурении отверстий (скважин) на глубину более 3м часть грунта при подъеме может осыпаться, поэтому со временем уровень при осадке на каждой свае будет разным и есть риск образования трещин;
• площадь основания фундамента будет меньшей из-за сравнительно небольшого диаметра свай;
• сваи отличаются неустойчивостью при горизонтальных грунтовых подвижках.

• глубина закладки может быть ниже уровня промерзания почвы, даже в северных районах;
• подходит для участков со сложными грунтами и даже для надводных строений;
• свайно-ростверковый фундамент при неглубоком залегании можно выполнить своими руками или с помощниками;
• идеально подходит для участков при большой разнице высот;
• возводится сравнительно быстро, при незначительных загрязнениях участка.

Металлические сваи оснащают лопастями, которые приварены в нижней части.

Это облегчает вкручивание в землю, а кроме того они служат якорем и увеличивают площадь опоры свай.

После установки лучше заполнить внутреннее пространство сваи бетоном.

Это защитит металл от коррозии и немного укрепит конструкцию. Ввинчивая сваи, обязательно нужно контролировать вертикальность уровнем или отвесом, не допускаются отклонения.

Можно также сделать свайный фундамент из асбестовых труб, армированных стальной арматурой в несколько прутьев.

Свободное пространство заливают бетоном.

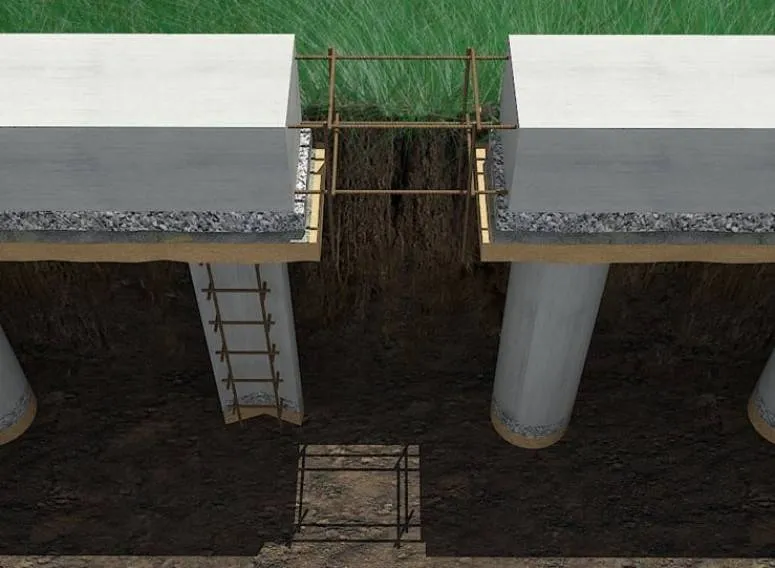

Для неровных участков или при глубоком промерзании грунта лучше устанавливать буронабивной свайно-ростверковый фундамент.

Вручную или буровой машиной бурят отверстия. Опалубку можно выполнить из тонкостенных стальных труб так, чтобы она на 30 — 50 см выступала над землёй.

Внутри располагают арматурный каркас и заливают бетоном. Расстояние между сваями лучше делать в пределах 1,5-2 м, но не более 2,5 м. Рассчитывать необходимое количество свай нужно из расчета общего веса строения плюс нагрузка в процессе эксплуатации (перегородки, пол, кровля).

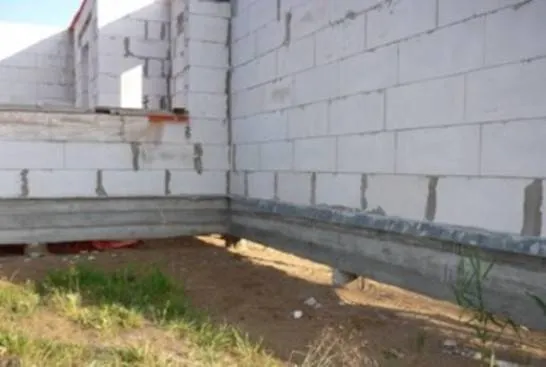

Оголовки свай обвязывают ростверком, создавая единую, монолитную конструкцию, которая способна защитить хрупкий газобетонный блок от любого вида деформаций.

Устройство ростверка

Ростверк из бруса по винтовым сваям.

Свайный фундамент для дома из пеноблоков не может состоять из одних свай, в его конструкцию входят балки (ростверки), которые связывают все сваи между собой в одно целое и равномерно распределяют нагрузку от стен и кровли по всей поверхности фундамента.

Ростверки в основном делают из металла, их приваривают к верху свай, но допускается применение балок из бруса, а также монолитный или комбинированный варианты. В этом случае на концы свай устанавливают дополнительный стальной крепеж.

Когда все сваи установлены, начинают монтаж ростверка:

• Если он планируется в монолитном варианте, то устанавливают опалубку и производят армирование каркасами, которые связывают с выступающей из свай арматурой.
• В опалубку заливают бетон, вибрируют и тщательно заглаживают поверхность.
• Балки из бруса устанавливают в заранее приваренный к концам армокаркаса крепеж (обычно это обрезки широкополочного уголка, пластины или швеллера, с шириной полки, равной сечению бруса). Ростверк раскрепляют со сваями при помощи болтов или шпилек.
• Между землей и ростверком оставляют зазор не менее 15 см для предотвращения деформации балок в результате сезонного пучения грунта.

Как выбрать фундамент для бани из пеноблоков

На выбор того или иного типа фундамента могут повлиять следующие факторы:

1. Тип грунта. От свойств грунта – рыхлость, сыпучесть, подверженность деформациям, зависит, какой вид фундамента будет выбран для компенсации неблагоприятных воздействий.
2. Наличие и глубина грунтовых вод. При высоком уровне залегания вод следует или закрепляться под водонесущим слоем, что может быть осуществлено винтовыми сваями, или устраивать основание над уровнем вод, как это делается при плитном типе фундамента. Следует учитывать также возможное пучение грунта в межсезонные периоды, связанное с перераспределением грунтовых вод.
3. Глубина промерзания грунта. Эта особенность должна учитываться из-за наличия грунтовых вод,которые при замерзании расширяются и выталкивают фундамент на поверхность. Чаще всего заглубляются ниже точки промерзания на 0,5 – 1 м.
4. Рельеф участка. При сложном рельефе участка, особенно при наличии рядом стоящих построек, работа строительной техники бывает затруднена или невозможна. Выравнивание рельефа может быть исключено при использовании винтовых свай.

Все эти факторы в совокупности определяют окончательный выбор того или иного типа. Кроме того, немаловажным фактором может стать цена того или иного вида основания, при прочих равных условиях именно она определит выбор.

Ленточный фундамент устраивается следующим образом:

Производится разметка участка, самый простой способ – с помощью верёвок и колышков. Обязательно надо проверить диагонали, чтобы обеспечить точность прямых углов. Сначала вымеряется внутренний, затем – наружный контуры бани. Разница между ними – толщина фундамента.

Важно! Она должна быть на 10 см больше толщины стен!

Аналогичным образом размечаются внутренние перегородки.

После этого выкапывается траншея. Ширина траншеи должна быть шире толщины будущего фундамента на 20 см, чтобы можно было установить опалубку. На дно готовой траншеи укладываются поочерёдно слой песка и слой щебня – подушка. Толщина слоёв – 10-20 см.

Изготавливается опалубка, внутри которой размещается арматурная решётка.

После этого в опалубку заливается бетон. Снимать опалубку можно не ранее, чем через 3 дня. Полное затвердение бетона происходит за 3 недели.

Полезное видео

Посмотрите в ролике, как несложно поэтапно был построен ленточный фундамент непрофессионалом:

Столбчатый фундамент для бани может быть обустроен в облегчённом виде, что существенно упрощает и облегчает задачу. На выравненном участке делается песчаная подушка, на которой по всем углам и узловым точкам выкладываются столбы. Они делаются из 4 блоков каждый, два блока рядом, и два – сверху поперёк. Получаются столбики, служащие опорами для ростверка постройки.

К сведению: ростверк – это железобетонный пояс, служащий опорой для стен по периметру. Ростверк равномерно распределяет давления стен на все опоры. Такой вариант фундамента намного дешевле, чем другие, но годится только для относительно лёгких построек на плотных почвах с глубоким залеганием вод.

Винтовые сваи используются на участках с проблемным рельефом. Их можно завинчивать вручную, что обеспечивает экономию на строительной технике. Участок размечается для установки свай с помощью колышков, сваи устанавливаются по углам и в местах примыкания стен. Завинчиваются они до достижения плотных слоёв почвы, выравниваются по плоскости и обвязываются между собой швеллером для образования пояса (ростверка), служащего основанием для стен. Пригодны для многократного использования.

Плитный фундамент. Годится под баню больших размеров. Делается с использованием рёбер жёсткости, или без них. Рёбра жёсткости заливаются перед заливкой основной плиты, значительно усиливают основание. Если наличествует пучение почвы, то устройство рёбер жёсткости – необходимость. Само устройство фундамента – это заливка бетонной плиты с арматурной решёткой внутри на подготовленную дренажную подушку. Способ очень материалоёмкий. К тому же, он предполагает обустройство дренажа для отвода воды при эксплуатации бани, так как промокание бетонного основания нежелательно и опасно.

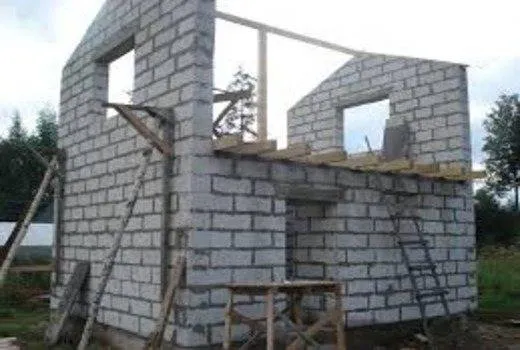

4 этап — Кладка стен из газобетона своими руками

Рассмотрим последовательность работ в виде пошаговой инструкции.

Специфика кладки газобетонных блоков заключается в том, что они более легкие, а значит, не будут выдавливать раствор

Именно поэтому, основное внимание при укладке следует уделять толщине шва. А после выкладывания каждого ряда проверять качество кладки уровнем и выравнивать (подгонять) с помощью рубанка или терки

На что кладут газобетонные блоки

На практике используются два состава: клей и классическая цементно-песчанная смесь. Но, недавно появился третий вариант – новый материал, полиуретановый клей в баллонах (клеящая пена для ячеистобетонных блоков).

Предпочтительно использовать для кладки газоблоков специальный клей. Он обладает несколькими преимуществами перед раствором: возможность сделать более тонкий слой (снизить площадь теплопотерь), упростить замес клея, сделать шов визуально более аккуратным. Более детально об этом можно почитать в книге А.С. Горшкова «Влияние растворных швов кладки на параметры теплотехнической однородности стен из газобетона»

Отдельно нужно сказать о том, как правильно нанести клей на газоблок, чтобы избежать его выдавливания.

Как правильно класть газобетонные блоки

Клеевая смесь консистенции густой сметаны наносится на предварительно смоченную горизонтальную поверхность кладки стены из газобетонных блоков с помощью шпателя, мастерка или каретки. Затем кладочная смесь равняется зубчатым шпателем, который имеет ширину равную ширине блока. Если газоблок имеет систему монтажа паз-гребень этого достаточно. Если блок газобетона обычный – клей наносится также и на вертикальную поверхность кладки.

Далее, на раствор, устанавливается блок. Его нужно уложить правильно, проверить точность установки уровнем. Если блок имеет захваты для рук, следует залить установить блок, залить водой место соединения и затем заполнить клеевой смесью. При необходимости блок можно скорректировать путем постукивания с использованием резинового молотка.

Примечание. Летом кладка защищается путем накрывания пленкой. Таким образом, уменьшается скорость высыхания раствора и обеспечивается равномерность его затвердевания.

Класть блоки можно при температуре не ниже – 5°С (с применением зимнего клея) и не ниже 0°С (с использованием летнего клея или бетонного раствора).

Обратите внимание. Корректировать блоки можно в течении от 5 до 15 мин после укладки (зависит от рекомендаций производителя) по истечению этого периода блок нужно будет только выбивать и заново приклеить. Технология кладки газобетонных блоков своими руками

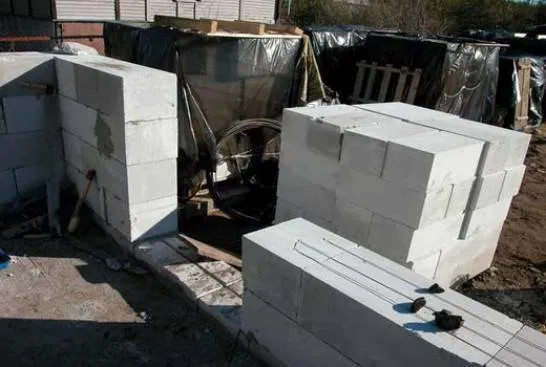

Технология кладки газобетонных блоков своими руками

Кладка первого ряда газобетона

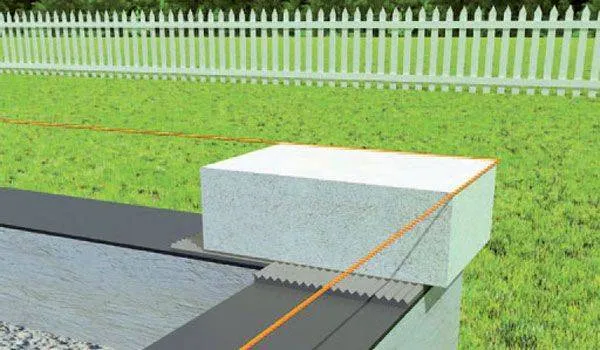

Начинается с подготовки основания. Первый ряд газоблоков укладывают на слой гидроизоляции и проверяют на горизонтальность. Именно поэтому для кладки первого ряда всегда используется цементно-песчанный раствор, даже если кладка будет на клей или пену. Цементный раствор менее требователен к поверхности и позволяет скомпенсировать ее неровности. При этом поверхность нужно очистить от загрязнений. Увлажнять поверхность перед началом монтажа первого ряда нет необходимости.

Примечание. Если в процессе установки газобетонных блоков излишки смеси выступают из швов, им дают застыть и только потом удаляют шпателем.

Установка блоков начинается с углов, между которыми натягивает веревка – маячок. Хорошо, когда есть нивелир, а если нет, то веревка – классика. Она будет служить направляющим ориентиром для правильной кладки. Чтобы избежать провисания шнура можно установить дополнительные промежуточные маячки. Естественно, обеспечить идеальную горизонталь будет сложно, но разница в высоте между углами не должна превышать 30 мм.

Примечание. Рекомендуется устанавливать первый газоблок с навесом в 50 мм. над цоколем.

По ходу выполнения работы может возникнуть надобность в доборных блоках из газобетона – частях блока. Их легко нарезать ручной пилой или болгаркой

Обратите внимание, работа по выпиливанию очень пыльная

При этом длина подрезанных блоков, установленных по углам не должна быть меньше 115 мм.

После того, как уложен первый ряд, его проверяют уровнем и выравнивают. Укладка первого ряда газобетонных блоков самая сложная, но, если правильно сделать – упрощается дальнейшая работа.

Примечание. После кладки первого ряда нужно прекратить работу на 3-4 часа. За это время подсохнет цементная смесь между фундаментом/цоколем и первым рядом газобетонных блоков.

Винтовые сваи

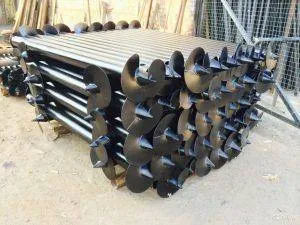

Винтовые фундаментные сваи

Стандартная винтовая свая для фундамента представляет собой металлическую трубу диаметром 90 мм, на конце которой располагается острие с винтовыми лопастями.

Лопасти могут быть размером от 60 мм до 300 мм. Есть сваи с лопастями без острия. Винтовые сваи с открытым концом, подвержены проникновению грунта в полость стержня. Это может вызвать внутреннюю коррозию опоры.

Винтовые лопасти обеспечивают вхождение стержня сваи с минимальным сопротивлением в грунт по принципу действия штопора. Лопастей у сваи может быть одна или две. Длина стержня винтовой сваи зависит от требуемой глубины погружения в грунт и может достигать от 4 до 6 метров.

Основание дома на сваях

Как основание под газобетонный дом можно использовать ростверк на сваях.

Технология возведения такого фундамента сходна со столбчатой, но имеются существенные отличия.

Сваи, применяемые для основания такого вида, имеют меньший диаметр, но большую длину.

Сваи могут быть буронабивные или винтовые металлические. Эти два вида чаще других используют при строительстве загородных домов. Свайно-ростверковый фундамент, как любой другой, имеет свои плюсы и минусы.

Начнем с недостатков:

• при бурении отверстий (скважин) на глубину более 3м часть грунта при подъеме может осыпаться, поэтому со временем уровень при осадке на каждой свае будет разным и есть риск образования трещин;
• площадь основания фундамента будет меньшей из-за сравнительно небольшого диаметра свай;
• сваи отличаются неустойчивостью при горизонтальных грунтовых подвижках.

• глубина закладки может быть ниже уровня промерзания почвы, даже в северных районах;
• подходит для участков со сложными грунтами и даже для надводных строений;
• свайно-ростверковый фундамент при неглубоком залегании можно выполнить своими руками или с помощниками;
• идеально подходит для участков при большой разнице высот;
• возводится сравнительно быстро, при незначительных загрязнениях участка.

Металлические сваи оснащают лопастями, которые приварены в нижней части.

Это облегчает вкручивание в землю, а кроме того они служат якорем и увеличивают площадь опоры свай.

После установки лучше заполнить внутреннее пространство сваи бетоном.

Это защитит металл от коррозии и немного укрепит конструкцию. Ввинчивая сваи, обязательно нужно контролировать вертикальность уровнем или отвесом, не допускаются отклонения.

Можно также сделать свайный фундамент из асбестовых труб, армированных стальной арматурой в несколько прутьев.

Свободное пространство заливают бетоном.

Для неровных участков или при глубоком промерзании грунта лучше устанавливать буронабивной свайно-ростверковый фундамент.

Вручную или буровой машиной бурят отверстия. Опалубку можно выполнить из тонкостенных стальных труб так, чтобы она на 30 — 50 см выступала над землёй.

Внутри располагают арматурный каркас и заливают бетоном. Расстояние между сваями лучше делать в пределах 1,5-2 м, но не более 2,5 м. Рассчитывать необходимое количество свай нужно из расчета общего веса строения плюс нагрузка в процессе эксплуатации (перегородки, пол, кровля).

Оголовки свай обвязывают ростверком, создавая единую, монолитную конструкцию, которая способна защитить хрупкий газобетонный блок от любого вида деформаций.

Критерии для выбора фундамента под блочный дом

Стоит отметить, что для дома из блоков одним из оптимальных вариантов можно считать установку свайного основания

Блоки в сравнение с другими материалами имеют большое количество преимуществ. А именно таких характеристик:

• Небольшой вес;
• Высокая гигроскопичность;
• Звуковая и тепловая изоляция;
• Экологическая чистота материала;
• Неспособность к возгоранию.

Внимание! Основания для зданий, построенных из блоков, выполняются по той же технологии. Что и строительные работы для других типов фундаментов

Определяясь с выбором основания для такой конструкции, следует учитывать ряд показателей:

• Особенности почвы на участке. Для этого нужно узнать глубину промерзания земли и залегания поверхностной воды, особенности состава грунта.
• Потенциальное количество нагрузки. Для этого нужно учитывать сумму веса мебели, здания, коммуникаций и жильцов. Выполняя расчет обязательно необходимо предусмотреть теоретическое количество осадков.
• Цена. Материалы имеют различную стоимость.
• Длительность монтажного процесса.

Диагностику можно выполнить и самостоятельно. Для этого пробуриваем отверстие, глубиной до 2 метров, и берем пробы через каждые полметра. Таким образом, мы получим данные о глубине промерзания земли и залегания вод.

Если грунт не пучинистый, то значит и уровень промерзания неглубокий. При глубине меньше 2 метра, следует укладывать фундамент на маленькую подушку. Это самый экономный вариант, который можно быстро построить своими руками.

Способы усиления для ленточного фундамента

Как самостоятельно возвести?

Если хозяин участка обладает опытом строительства даже мелких незначительных объектов, то он вполне может с друзьями и родственниками сам построить свайно-ростверковый фундамент под дом из газобетона. В этом ему поможет нижеследующая инструкция.

Данная инструкция не является прямым руководством, а носит рекомендательный характер. В каждом случае нужно учитывать индивидуальные особенности условий строительства.

Для наглядности и лучшего восприятия материала стоит рассмотреть этапы возведения СРФ на конкретном примере. Например, нужно построить дом из газоблоков на косогоре

Особое внимание нужно уделить подготовительному этапу строительства

Подготовка

Подготовка к строительству включает в себя:

1. Сбор нагрузок. Чтобы получить расчётное давление на грунт от дома, суммируют вес всех конструкций, включая ростверк, снеговую нагрузку на кровлю и вес всего того, что может находиться внутри строения (мебель, сантехоборудование, техника и пр.).
2. Определение характеристик грунтового основания. Для этого пользуются вертикальной съёмкой места строительства. Её копию берут в отделе архитектуры.

Из документа узнают глубины промерзания и залегания несущего слоя грунта, уровень грунтовых вод. Если нет возможности получить эти данные, то характеристики определяют испытанием образцов почвы, добытых бурением.

Расчёт глубины заложения и длины свай. Сопоставляя полученные выше данные, рассчитывают длину сваи путём сложения размеров подземной и надземной части опоры. Расчёт производят, учитывая то, что подошва фундаментной стойки должна находиться ниже границы промерзания, выше грунтовых вод, и погружена в несущий грунт на 300 мм.
Расчёт количества свай. Определяют требуемую опорную площадь дома, выдерживая неравенство удельной нагрузки в пользу сопротивления грунта (выписка из вертикальной съёмки). Количество свай рассчитывают делением общей площади здания на площадь поперечного сечения одной опоры.

Размер и армирование монолитной ленты. Ширину фундаментной ленты принимают равной длине газоблока (при кладке толщиной в 1 блок) плюс по 30 мм с каждой стороны. Армокаркас рассчитывают исходя из расположения продольных четырёх стержней периодического профиля ø 8 – 10 мм (по два хлыста в верхнем и нижнем поясе), поперечных вертикальных и горизонтальных гладких отрезков арматуры ø 6 мм.

Поперечные связи чередуются каждые 300 мм. Армокаркас ленты должен быть покрыт монолитным бетоном толщиной 50 – 70 мм. Это делается для того, чтобы защитить металлические стержни от коррозии.

Подготовка материалов. На основании расчёта фундамента потребность в материалах сводят в одну ведомость. Завозят на участок необходимое количество арматуры, песка, щебня и цемента. Для свай готовят пластиковые канализационные трубы. Для изготовления опалубки готовят доски, брус, гвозди, полиэтиленовую плёнку.

Для производства работ готовят следующие инструменты:

• шнур, деревянные колышки;
• шанцевый инструмент (совковые, штыковые лопаты, лом и пр.);
• садовый бур;
• лазерный уровень;
• пилу, ножовку, молоток, мастерок;
• тачку;
• растворомешалку или ёмкость для ручного замеса бетонного раствора.

Строительные организации сдают в аренду многоразовую щитовую опалубку. Можно воспользоваться этой услугой, существенно экономя время на создание опалубочной конструкции.

Устройство цоколя

Надо знать, что при открытом пространстве под домом, сваи постоянно подвергаются агрессивному воздействию окружающей среды.В зимнее время промёрзший грунт может выдавить сваю наверх, что вызовет деформацию рамной конструкции фундамента дома из пеноблоков. Любое повреждение рамы неизбежно приведёт дом в аварийное состояние так, как структура пеноблоков и блоков из газобетона хрупкая и стены дома могут покрыться трещинами.

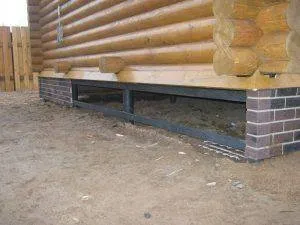

Цоколь дома на винтовых сваях

Чтобы не подвергать дом риску разрушения, сваи облицовывают. По периметру дома пространство под строением закрывают любым пригодным щитовым материалом. Ограждение утепляют пенопластом, минеральной ватой либо другим материалом. Устраивают гидроизоляцию из полимерной плёнки. После этого устанавливают сайдинг.

Между ограждением подполья и низом дома обязательно нужно оставлять деформационные швы. Они необходимы для компенсации температурных деформаций.

Установка фундамента на сваях под дом из газобетона

Рассмотрим особенности технологических этапов устройства свайно-ленточного фундамента для дома из газобетона.

Перед тем, как приступить к работам, необходимо выполнить соответствующие расчеты, с помощью которых определяется потребность в материалах

При этом для получения достоверной информации принимаются во внимание тип фундаментного основания, особенности почвенного состава на площадке

Планируют расстановку свай по угловым участкам объекта, в центральных опорных точках несущих стен. При этом шаг установки должен составлять от полутора до двух метров.

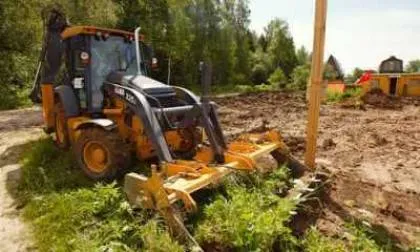

Приготовив все необходимое, расчистив площадку под строительство и выполнив предварительную разметку, переходим к строительству фундамента на винтовых сваях для дома из газобетона.

Винтовые сваи можно устанавливать двумя методами – ручным или механизированным. Первый вариант подразумевает завинчивание элементов на уровень до двух метров с сечением, не превышающим 10.8 см. Более крупные опоры монтируются при помощи специальных установок.

Ручной способ

В этом случае пользуются ручным буром, рычагами и строительным уровнем. Процесс установки выглядит следующим образом:

• в месте забуривания готовится приямок, чтобы облегчить процесс;
• в технологические отверстия сваи вставляются рычаги (обрезки стальных труб);
• вращение выполняет пара рабочих, третий постоянно проверяет вертикальное расположение опоры;
• с помощью угловой машинки свая подрезается по нужному уровню, наваривается оголовок.

Механизированный метод

В этом случае используется спецтехника с силовой установкой, способной охватить оголовок сваи и обеспечить ее вращение. Скорость работы зависит от размеров свайных столбов и особенностей грунтового состава.

Применение такой установки влечет за собой дополнительные расходы, но помогает сократить время на установку столбов.

Технология установки винтовых свай

Проектируют размещение свайных опор по углам здания, в центрах опоры несущих стен с минимальным расстоянием между сваями о т 1,5 до 2 метров.

Установка винтовых свай не составляет большой сложности. Оголовок свайной опоры состоит из металлического пятака, приваренного к верхнему концу стержня сваи. Эта горизонтальная опора имеет технологические отверстия для крепления монтажного оборудования.

Через отверстия закрепляют монтажный ворот. Двое рабочих, вращая ворот, погружают сваю в грунт. В ходе ввинчивания сваи в грунт происходит его уплотнение.

Когда количество свайных опор составляет большое количество и глубина их погружения составляет несколько метров, применяют механизированные установки. Силовое оборудование оснащено стрелой, на конце которой установлен вращательный орган. Его соединяют болтами с оголовком винтовой сваи и сообщают ему вращательное движение. В результате, за малый срок можно установить много свай на большой площади.

Структура свайно-винтовых фундаментов

Каждая свая имеет небольшую площадь основания, на которое конструкция из пенобетонных блоков, скрепляющихся между собой клеевой основой или цементным раствором, полноценно опереться не может. Поэтому для обеспечения прочности используют стальной швеллер или ж-б полосу. Она дает хорошую основу строению, и за счет этого возможные незначительные сдвиги основания не воздействуют на стены сооружения, исключая появление трещин или неровную усадку грунта. Такая ж-б полоска гораздо тоньше ленточного основания, поэтому материалов на ее укладку нужно меньше, что дает общую экономию на 15% ниже, чем при устройстве ленточного фундамента.

Что засыпать в винтовые сваи?

Засыпать в винтовые сваи можно различные материалы в зависимости от конкретной задачи. Например:

1. Бетонная смесь: это один из самых популярных вариантов, которые используются для засыпки винтовых свай. Бетонная смесь прочно фиксирует сваи в грунте, делая их надежными и долговечными.

2. Песок: песок также может быть использован для засыпки винтовых свай. Песок отлично дренирует воду, предотвращает скопление влаги вокруг сваи, что может привести к ее разрушению.

3. Гравий: гравий также является отличным вариантом для засыпки винтовых свай, так как он прекрасно дренирует воду и обеспечивает хорошую вентиляцию.

4. Щебень: щебень можно использовать для засыпки винтовых свай в случаях, когда нужно увеличить несущую способность сваи.

Важно учитывать конкретные условия грунта и требования к конструкции, чтобы выбрать оптимальный вариант засыпки винтовых свай.

Видео. ТОП 4 КОСЯКА при монтаже свай! Куда НЕЛЬЗЯ ставить сваи? ИНСТРУКЦИЯ!
