Свайный Фундамент Своими Руками на Винтовых Сваях — Пошаговая Инструкция
Данная методика используется с целью ускорения процесса возведения зданий, не требующих значительной массы, а также для других архитектурных структур. Эта технология подходит для создания надежных фундаментов даже на слабых грунтах.
Читайте в статье
Фундамент на винтовых сваях
При подготовке к строительству дома надо правильно ответить на разные практические вопросы:
- Следует выяснить, действительно ли подходит свайно-винтовой фундамент для здания определенных размеров, сделанного из пеноблоков.
- Пригодятся сведения о том, как выбрать основные материалы и комплектующие детали для реализации проекта с разумными затратами.
- Обязательно надо узнать, как правильно сделать расчет, чтобы созданная конструкция сохраняла устойчивость в течение длительного срока службы.
- Необходимо уточнить, как правильно смонтировать основание, чтобы не затруднять выполнение последующих строительных операций, нужна ли отмостка.
- После выяснения, нужна ли обвязка, придется принять решение, чем обшить цоколь, чтобы получить хороший внешний вид и улучшить потребительские характеристики.
Ответы на перечисленные вопросы приведены в данной статье. При ее изучении надо не забывать об индивидуальных особенностях применения постройки. Так, например, нагрузки существенно возрастут, если дом часто используется для приема большого количества гостей.
К сведению! Надо помнить, что в жилой дом прокладывают канализацию, иные инженерные сети.
Свайный фундамент с монолитным ростверком
Эту конструкцию устанавливают по следующей схеме:
- Рассчитывают нагрузки, которые будут создавать постройка в процессе эксплуатации.
- В зависимости от нее и с учетом характеристик грунта выбирают подходящие по техническим параметрам изделия.
- Изделия вворачивают вручную, либо с помощью силовых агрегатов, до уровня залегания плотных слоев.
- Уровни столбов обрезают по горизонтальному уровню.
- На них закрепляют опорные пластины и устанавливают ростверк.
- При необходимости делают обшивку.
Эта часть конструкции предотвращает скопление воды около здания. При эффективно работающей системе ливневой канализации жидкость будет отводиться своевременно. Она не станет провоцировать коррозийные процессы, способные разрушить погруженный в землю металл.
С учетом предполагаемых нагрузок выбирают не только параметры свай, но и материал ростверка. Ниже будут рассмотрены различные сферы применения этого типа свай на конкретных примерах.
Для такого проекта подойдут трубы диаметром от 55 до 80 мм с толщиной стенки от 3 до 4 мм. Если приобрести изделия достаточной длины, верхнюю часть можно использовать в качестве силового каркаса.
В таком комбинированном варианте применяют сваи от 75 мм в диаметре. На них монтируют мелкозаглубленный бетонный ростверк. В нем при заливке устанавливают выступающие закладные. Сверху приваривают опорную конструкцию с поперечными ребрами жесткости.
Подобные сооружения подвергаются сильным динамическим механическим нагрузкам, поэтому возрастают требования к надежности.
Если устанавливается массивное оборудование, то именно здесь надо установить дополнительные укрепляющие элементы.

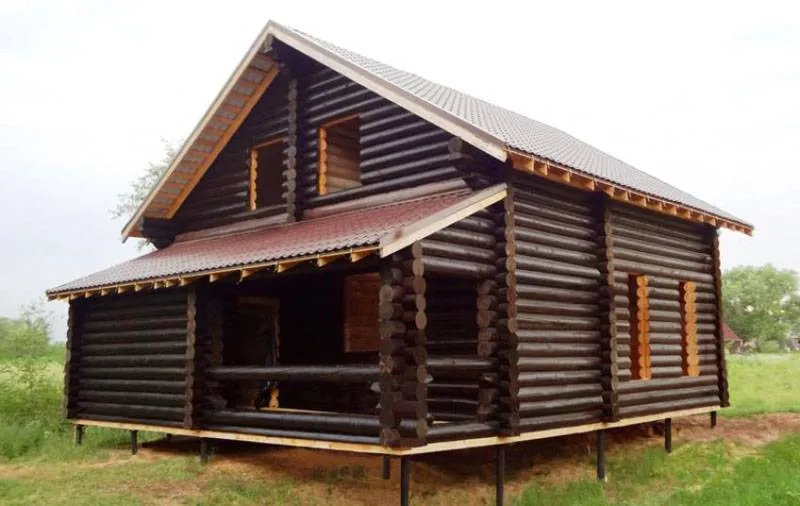

Для строительства подобного дома подойдет деревянный ростверк. При увеличении нагрузок используют металлический швеллер. Если размеры здания превышают 10×10 метров, стены создают из пеноблоков, кирпича, применяют крупные сваи. Выбирают диаметр от 108 мм и более со стенками из 9 миллиметровой стали.

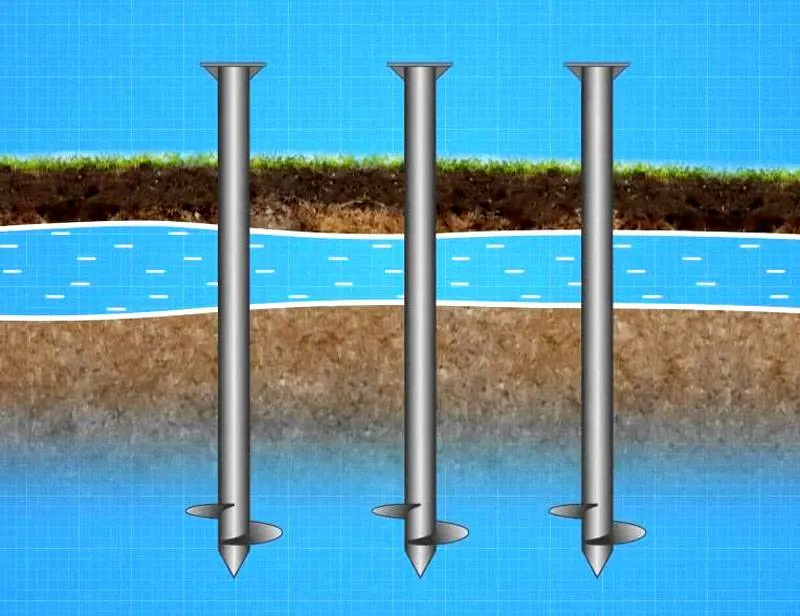

Важно! Опорная винтовая часть после завершения монтажа должна оказаться на уровне, ниже максимального промерзания грунта в определенном регионе. Необходимые значения можно найти в сети Интернет, или обратившись в муниципальное архитектурное бюро.
На этом рисунке показано, как модифицируют стандартные узлы для решения отдельных инженерных задач:
- Разные нагрузки распределены на сваи с диаметром 108 мм (1) и 76 мм (2).
- Для усиления центральной части добавлены стальные швеллеры (3) обвязки. Боковые детали опираются на угловые подставки (4).
- Чтобы металлические оголовки (5) не контактировали с деревом, сверху установлен слой гидроизоляции.
- Балки перекрытий (8) с напольным покрытием (10) опираются на деревянный ростверк. Стена из бревен установлена на прочных столбах.
- Чтобы предотвратить деформации для деревянного дома (1-2 этажа) рекомендуется расстояние между сваями 200-270 см.
К сведению! Даже для беседки, иного легкого сооружения, надо делать точный расчет. Приведенные в этом разделе данные являются примерными. Их корректируют с учетом материалов строения, характеристик грунта и других важных факторов.
Статья по теме:
Ростверк — что это такое, как его выполнить ( подробная пошаговая инструкция с фото) и насколько сложна подобная работа – именно в этих вопросах мы разберемся в нашем обзоре. А также ознакомимся с полезными советами и рекомендациями специалистов.
Минусы свайно-винтового фундамента
При изучении вопроса, что выбрать для создания опоры строительной конструкции, изучают отрицательные нюансы и плюсы в совокупности. В ходе сравнения проверяют сложность технологических операций, долговечность, что дешевле из представленных вариантов. Для отечественных климатических условий имеет значение, можно ли осуществлять монтаж зимой.
Что лучше, фундамент или винтовые сваи, следует выяснять с учетом особенностей определенного проекта. Но в любом случае придется учитывать следующие недостатки:
- Колонну с острым наконечником и винтом даже при использовании специализированной мощной техники сложно погрузить в плотную почву. При обнаружении камня можно несколько изменить точки опоры, либо удалить единичное препятствие. Но на скальных породах необходимо использовать иное решение.
- При чрезмерном увеличении расстояния между сваями горизонтальность ростверка может быть нарушена. Если не сделать продуктивное отведение ливневых вод, конструкция может просесть. Но подобные негативные проявления свидетельствуют лишь о неправильных предварительных расчетах. Они не зависят о того, какой тип фундамента выбран, ленточный или винтовой.
- Чтобы сохранить достаточную прочность, уменьшают выступающую часть свай. По этой причине в таком доме не получится создать высокий подвал, который подразумевает возможность свободных перемещений.
- При установке свай вблизи стены дома рычаг применить не получится. Придется использовать специальное оборудование.
Далее приведены преимущества фундаментов на сваях:
Если грунты классифицированы, как пучинистые, либо происходит частое затопление участка, применяют увеличенные лопасти. Для прохождения мерзлого слоя в зимний период используют не острый наконечник, а бур (зубчатую кромку трубы).

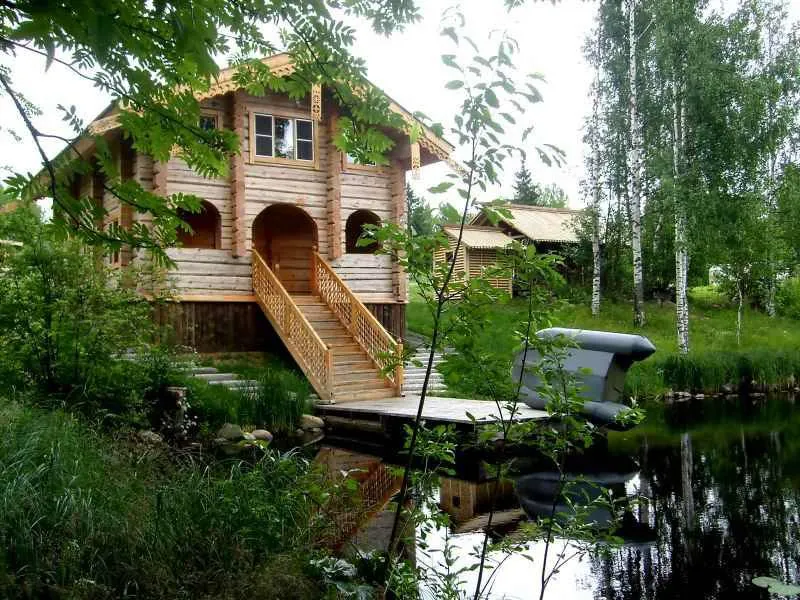

Сваи подходят для работы на участках со сложным рельефом. На них можно установить не только сам дом, но и причал. Они обеспечат солидный срок службы при размещении объекта вблизи открытого водоема. Их можно устанавливать в морозную погоду, поэтому можно исключить соответствующие ограничения при работе с заливкой бетонных изделий.
Опытная бригада даже без использования силовых приводов способна ввинтить более 20 свай за день.
К сведению! На рисунке видно, что для качественного воспроизведения методики требуется не менее четырех человек. Двое – создают с помощью рычагов необходимые усилия. Один – поддерживает столб во время вращения. Руководитель контролирует вертикальность установки, координирует действия работников.
В этом варианте используют редуктор с большим передаточным числом. Для привода подойдет мощная дрель. Если на участке пока нет сети 220 V, применяют передвижной электрогенератор.
Такое оснащение позволит создать быстро крупное опорное поле. При сравнении разных вариантов надо учитывать в совокупности все реальные затраты. Иногда заказ специалистов с техникой обходится дешевле, чем самостоятельные эксперименты. Следует помнить, что для ручной технологии понадобятся помощники.
Надежен ли будет типовой бетонный фундамент без предварительных расчетов? Оседает или нет основание со временем, если на участке не установлена дренажная система? На эти вопросы ответы приведены выше. Но также заслуживают внимания следующие нюансы:
- Сваи этого типа не вытягивают из почвы влагу, поэтому строение не подвергается соответствующим негативным воздействиям.
- В здании, поднятом на опоры надо утеплить только пол. Это гораздо проще и эффективнее по сравнению с изоляцией стандартного бетонного фундамента.
- Применение данной методики не сопровождается крупными земляными работами. Отсутствие необходимости в ровной площадке снижает общие расходы. По сравнению с типовым ленточным фундаментом для аналогичной нагрузки они будут меньше на 25-45%.
Для полноценного анализа надо выяснить, что лучше, ТИСЭ или винтовые опоры.
Эти изделия создают следующим образом:
- С помощью бура формируют отверстие в грунте.
- Особая нижняя насадка позволяет образовать в нижней части куполообразное расширение.
- В канал скважины устанавливают трубку из рубероида, штыри конструкции армирования.
- Далее – заливают бетон.
Главным преимуществом свай ТИСЭ является отсутствие коррозийных процессов. Но их нельзя использовать немедленно. Требуется дождаться застывания строительного раствора, что в нормальных температурных условиях составляет от 7 до 10 дней. С другой стороны надо отметить, что железобетонная конструкция отличается сравнительно большей несущей способностью.
Свайный фундамент своими руками: пошаговая инструкция, видео
На видео ниже приведена соответствующая технология. Но ее простое копирование не допустимо использовать. Следует подготовить проект. Пусть он будет сделан не по канонам инженерных стандартов. Но даже элементарная схема расстановки опор лучше по сравнению с полным отсутствием рабочей документации.
Самому надо выяснить, какие новинки предлагают производители. Некоторые новые виды свай стоят недорого, но обладают превосходными потребительскими характеристиками.
Устройство площадки под фундамент в данном случае проще, чем тщательное выравнивание части земельного участка под монолитную плиту. Тем не менее, надо не забывать о возможности использования высоких цоколей для решения хозяйственных вопросов. Следует помнить о необходимости прокладки системы дренажа, сетей и коммуникаций.
Важно! Ниже приведена подробная пошаговая инструкция. Она поможет своими руками построить надежное основание без ошибок. Но надо добавить к этому описанию коррекции, которые определены параметрами конкретного строения и его применения.
Сваи винтовые для фундамента
Выше были приведены только некоторые типы металлических изделий данной категории.
Увеличение количества лопастей упрощает вкручивание, обеспечивает большую прочность опоры и увеличивает нагрузочные способности. Чтобы упростить подсоединение рычагов, других приспособлений – вырезают отверстия. Для упрощения присоединения ростверков приваривают плоские, или «П» — образные площадки. Второй винт добавляют для облегчения поддержания вертикального положения.
Для укрепления конструкции оголовка в нее добавляют ребра жесткости (2). Поверхность защищают от коррозии многослойными красочными покрытиями (3).
Такие изделия создают из чугуна. Литье помогает исключить недостатки сварных соединений. Эти наконечники даже без специальной обработки обладают высокой устойчивостью к коррозии. Они не повреждаются при прохождении через плотные породы, сохраняют отменное функциональное состояние после десятков лет эксплуатации.
Ответственные производители используют нормативы стандартов ГОСТ для предотвращения разрушительных процессов окисления. Холодная технология дешевле горячего цинкования. Но второй вариант защитного покрытия прочнее удерживается на поверхности основного металла. Порошковая окраска обеспечивает высокое качество слоя. Но при наличии блуждающих токов в грунте он может быть поврежден за 30-40 лет.
Для продления срока службы специалисты рекомендуют обращать особое внимание на область перехода «земля-воздух». В некоторых случаях предлагают обматывать соответствующий участок полимерной пленкой. Также применяют регулярные осмотры с обновлением слоя краски.
Чтобы исключить лишние хлопоты, можно сделать дополнительные инвестиции.
Если на слой грунта и окраску закрепить стеклоткань, это предотврати губительное воздействие электрических токов. Такое решение – самое дорогое из рассмотренных вариантов. Но оно обеспечивает целостность металлических изделий в неблагоприятных условиях на протяжении нескольких сотен лет.
К сведению! Какие лучше приобрести изделия станет ясно после проверки геологического состава грунтов и детального ознакомления с нагрузками и другими особенностями проекта.
Калькулятор свайно-винтового фундамента (расчет несущей способности винтовой сваи)
Для возведения прочной постройки нужен точный расчет. Сначала надо выяснить, какие нагрузки способна выдержать свая при установке ее на земельном участке. Вручную вычисления делают по формуле Н=Р/К, где:
- Н – несущая способность одной опоры;
- Р – расчетная величина, которая определяется с применением стандартных исходных условий;
- К – коэффициент, с его помощью вносят поправки учитывающие технологии изыскательских работ, иные важные факторы.
Расчетное значение несущей способности определяют умножением площади винта (проекция на горизонтальную плоскость) на сопротивление грунта нагрузкам. Второй параметр берут из специализированной таблицы. Его приводят в килограммах на см. кв. с учетом уровня. Для мягких суглинков, например, используют величину: 3,5 ед.
Поправочный коэффициент определить сложнее:
- От 1,1 до 1,2 применяют, если состав грунтов определен с помощью комплексного геологического обследования участка. Соответствующее задание поручают профильной организации. Ее специалисты берут пробы в нескольких точках до глубины залегания твердых пород, которые проверяют в лабораторных условиях. Придется затратить определенные деньги и время, но будет получен наиболее точный результат.
- Второй метод проще и дешевле. Применяют бур с измерением динамометрических характеристик по мере погружения в почву. Если выбрана такая методика, поправочный коэффициент устанавливают на уровне 1,2-1,25.
- В следующем варианте следует увеличить его до 1,35-1,4. Здесь понадобится вырыть шурфы самостоятельно. Грунт на глубине итоговой установки винтовой части проверяют самостоятельно. Например, можно измерить фракции песка, после чего выбрать соответствующее сопротивление грунта из таблицы.
Рассчитать по такой методике самостоятельно можно быстро. При необходимости – используйте специализированный калькулятор онлайн. Необходимые значения вставляют по алгоритму, описанному выше.
Калькулятор расчета суммарной нагрузки от планируемого к постройке здания
Следующий блок вычислений лучше выполнять с использованием соответствующих программных средств. При заполнении отдельных позиций пригодятся следующие сведения:
- Для определения площади стен используют чертежи дома. Можно умножать только длину на высоту, без вычитания оконных и дверных проемов. Это ускорить процесс и позволит сделать дополнительный запас прочности опорн6ой конструкции.
- Площадь каждого этажа выяснить не трудно. В калькуляторе есть раскрывающееся «окошко», где надо отметить наличие армирования. При работе с этим пунктом надо не забыть учесть пустые пространства двойных уровней, лестницы.
- Аналогичным образом, с применением программных подсказок, выбирают тип кровли. Большое разнообразие материалов не позволяет занести все возможные варианты. Поэтому при заполнении используют близкие по весу аналоги. Калькулятор сам добавит нагрузки, которые создают соответствующие стропильные конструкции.
- В отдельном пункте предусмотрены вычисления массы снежного покрова. Здесь надо указать склон кровли, отметить номер зоны с применением карты.
- Сравнительно небольшой вес деревянного ростверка позволяет сделать необходимую коррекцию, увеличив высоту стен. Иные варианты (метал, бетон) учитывают в отдельном разделе.
Теперь вы знаете, как рассчитать вес строения. Далее надо поделить его на вычисленную ранее нагрузочную способность одного изделия. Предположим, что после округления получилось 19 свай. Этот результат надо уточнить.
К сведению! Следует помнить, что значительные нагрузки создает мебель, сами жильцы дома, их гости, тяжелые элементы декора, бытовая техника, инженерные коммуникации.
Сваи устанавливают на стыках строительных конструкций, под столбами, в углах. Расстояние между ними не делают больше 3000 мм. Точный план расстановки опор надо согласовать с монтажом котлов отопления, иного тяжелого технологического оборудования.
Статья по теме:
Свайный фундамент: расчет. Если имеются сложности с надежной опорой на земельном участке, выбирают свайную конструкцию фундамента. С помощью материалов данной статьи любой человек сможет подготовить проект самостоятельно без ошибок.
Строительство

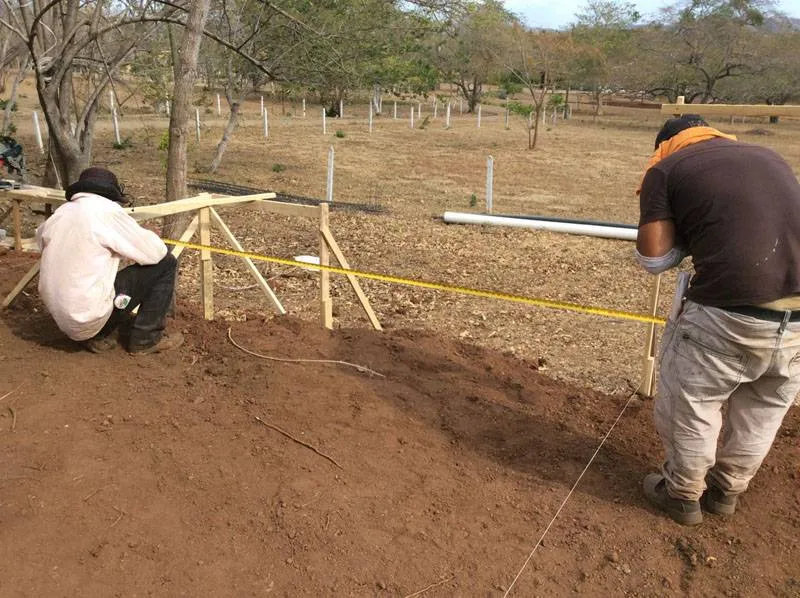

В соответствии с проектной документацией переносят контуры стен, осевые линии опор тяжелой техники, лестничных маршей. Пригодится бечевка, рулетка, деревянные колышки.
Эти отверстия глубиной примерно 40-60 см можно сделать вручную, либо с применением специального оборудования. Их ширина должна быть меньше диаметра винтовой части на 3-6 см.
Аналогичные функции выполнит металлический лом, который вставляют в отверстия опорной трубы. На него надевают длинные отрезки труб. Такие рычаги не обладают подвижностью в вертикальном направлении, поэтому с ними работать сложнее по сравнению с профессиональной оснасткой.
Далее делают обрезку лишних частей труб.
С ростверком из металлических швеллеров можно использовать оголовок, либо закладную. Расстояние между сваями устанавливают менее 300 см, чтобы фундамент не дал усадку.
Днище устанавливают таким образом, чтобы обеспечить связку с опорами. Армирование выполняют металлической арматурой с диаметром от 12 мм и более. В ходе заливки бетона используют вибрационное оборудование, чтобы исключить образование пустот.
Здесь обязательно устанавливают гидроизоляцию, что бы предотвратить проникновение влаги в дом.
Устраняют вредное влияние на здание (пристройку) ливневых вод с помощью отмостки. Проникновение влаги в слив будет интенсивным, если подсыпать песком или щебнем контур за ней. Для вентиляции пространства под полом в стенке цоколя устанавливается отдушина.
Ремонт фундамента винтовыми сваями
Качественное укрепление опор продлевает срок службы строений. Если использовать для замены винтовые сваи, даже сложные инженерные задачи можно решить без лишних затрат. Ниже приведены интересные решения, которые помогут выяснить, как усилить дом без повреждений.
Полезная информация! В ходе реконструкции можно укрепить не только контур, но и внутренние части каркаса.
Как закрыть цоколь и улучшить эстетические характеристики строения, рассказано в заключительном разделе статьи.
Отделка
Установку фундамента можно совместить с утеплением. Это улучшит изоляционные параметры здания, поможет уменьшить затраты на подержание комфортных температурных условий.
Сначала между сваями закрепляют обрешетку. Ее можно сделать из оцинкованных металлических профилей, деревянного бруса. Для обшивки подойдет цокольный сайдинг, профилированный лист. Изнутри закрепляют слой изоляции.
К сведению! Как утеплить эту часть конструкции, можно выяснить с помощью соответствующих инструкций. Здесь лучше использовать пенополиуретановые плиты и другие материалы, не впитывающие влагу.
При изучении вопроса, как отделать цокольную часть, следует помнить о сохранении хорошей гидроизоляции между основанием и зданием. Если для строительства стенки применяется бетон, иные тяжелые материалы, необходимо добавить соответствующий вес в расчет нагрузок. При необходимости – увеличивают диаметр столбов, либо уменьшают шаг их установки.
Как сделать фундамент для дома своими руками?
Создание фундамента для дома является сложным процессом, который требует определенных знаний и опыта. При строительстве фундамента необходимо соблюдать нормы и правила, а также соблюдать безопасность.
Вот общие шаги, которые нужно выполнить при создании фундамента для дома своими руками:
-
Определите тип фундамента, подходящего для вашего дома. Обычно выбирают между ленточным, блочным или свайным фундаментом.
-
Выполните необходимые земляные работы, чтобы подготовить участок для фундамента. Это может включать в себя удаление растительности, прокладку канализации и проводки электричества.
-
Установите опалубку для ленточного или блочного фундамента. Опалубка представляет собой деревянную или металлическую конструкцию, которая обеспечивает форму будущего фундамента.
-
Подготовьте арматуру, которая будет установлена в фундаменте. Арматура обеспечивает дополнительную прочность фундамента.
-
Смешайте бетон и залейте его в опалубку. Для блочного фундамента необходимо залить каждый блок отдельно.
-
По мере затвердевания бетона, снимите опалубку.
-
При установке свайного фундамента нужно просверлить отверстия в земле, установить сваи и соединить их балками.
При создании фундамента рекомендуется использовать качественные материалы и инструменты, а также проконсультироваться с опытными строителями или инженерами. Самостоятельное строительство фундамента может быть опасным и непредсказуемым, поэтому следует соблюдать меры безопасности и не нарушать строительные нормы и правила.
