Что такое свайный фундамент с ростверком?

Свайно-ростверковый фундамент представляет собой систему опор, углубленных в грунт ниже точки промерзания, и соединенных верхней «обвязкой» из стали или железобетона. На эту обвязку уже устанавливаются первые ряды кирпича или бруса (бревна).

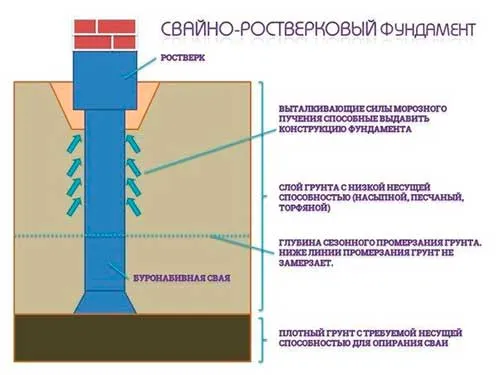

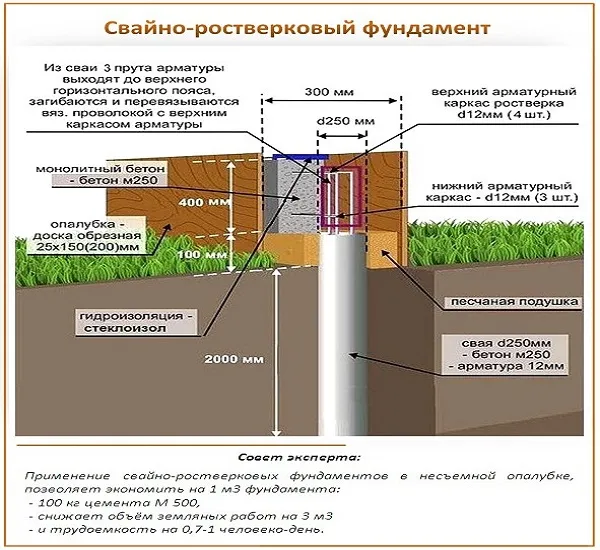

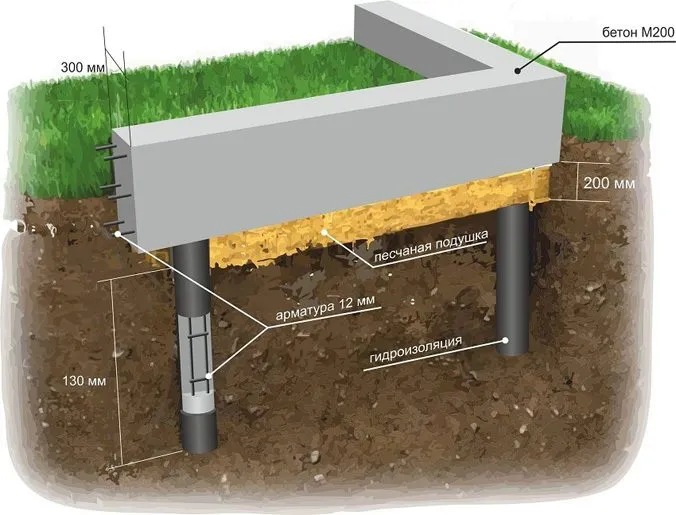

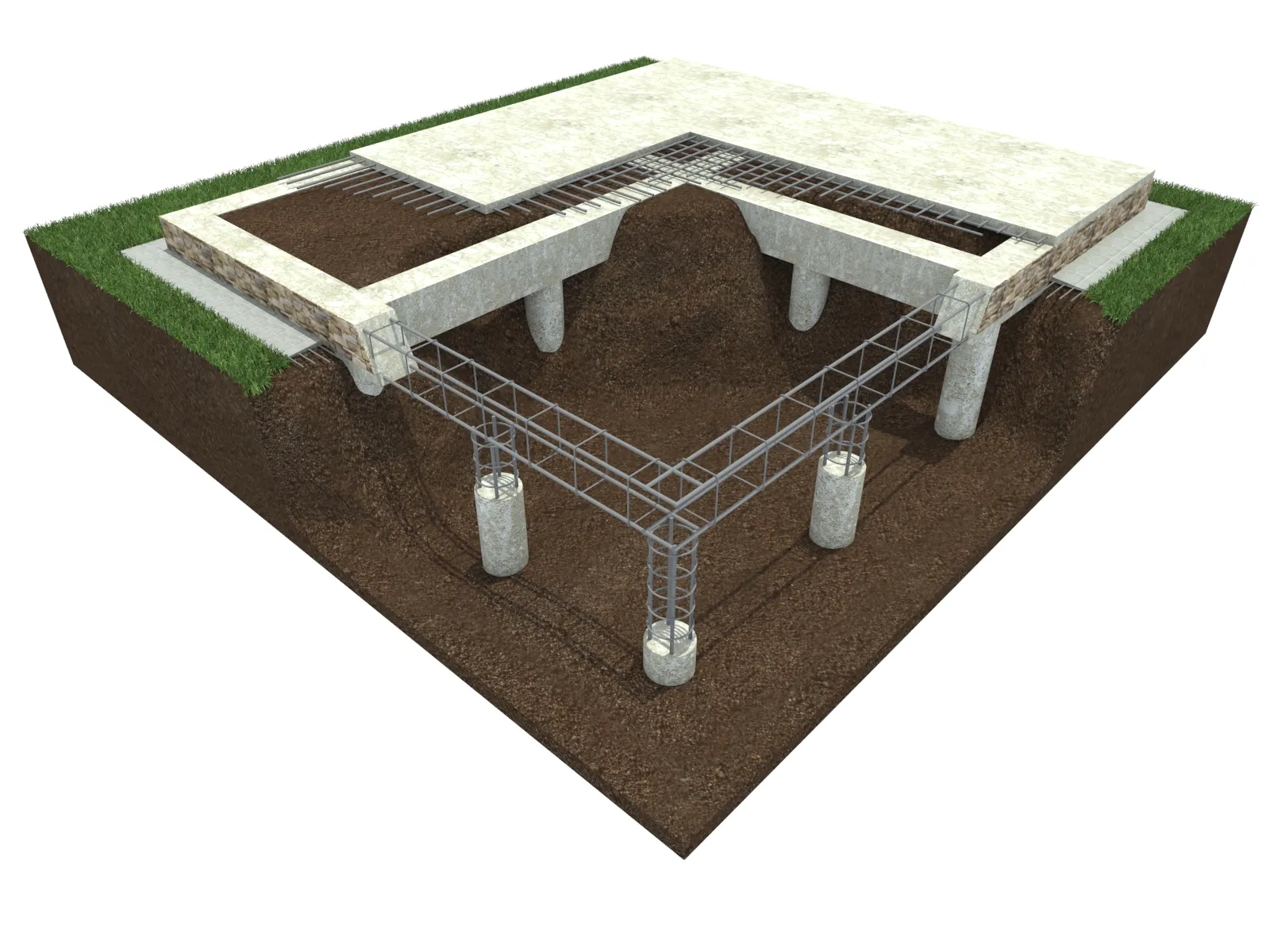

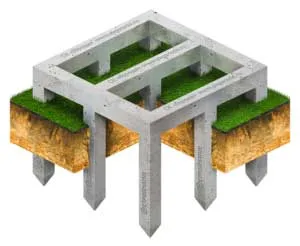

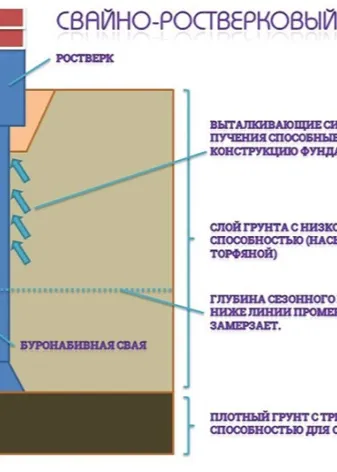

Схема фундамента

Возникающие при пучении точечные воздействия от свай расходятся по всей ленте ростверка такого основания. Стены не испытывают лишнего давления в какой-то одной точке. Перекосы и разрушения кладки на подобном основании практически исключены.

Суть конструкции

Из названия становится очевидным примерная конструкция такого фундамента. Первым основным элементом является свая, точнее, определенное количество свай, которые забиваются в грунт. При этом их погружение не производится хаотично есть определенные правила, которые регламентируют этот момент. Одним из них является обязательное размещение корня сваи ниже уровня, на который происходит промерзание. Благодаря этому удается пройти плодородный и верхние слои, которые отличаются небольшой несущей способностью. Но при самостоятельной установке такие сваи обладают спорной несущей способностью.

Свайно-ростверковый фундамент: в каких случаях используется, плюсы и минусы

Связано это с тем, что проседание элементов может происходить неравномерно, что вызывает деформации в здании, т. к. нагрузка не распределяется равномерно. Такой вариант фундамента является хорошим решением, например, для домов из сруба, т. к. их конструкция более устойчива к изменениям положения свай в силу своей целостности, при этом перераспределение веса и нагрузки происходит автоматически.

Свайно-ростверковый фундамент: в каких случаях используется, плюсы и минусы

Чтобы была возможность на таком фундаменте возводить кирпичные и блочные здания, требовалось некоторое усовершенствование, которое пришло в виде ростверка. Задачей последнего является создание монолитной конструкции, которая приобретает улучшенные свойства.

Свайно-ростверковый фундамент: в каких случаях используется, плюсы и минусы

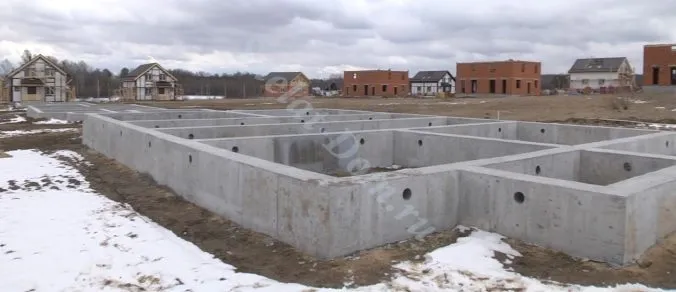

Если говорить просто, то ростверк представляет собой небольшой ленточный фундамент. Он может располагаться как непосредственно на грунте, так и быть приподнятым от него на определенную высоту. Ростверк может быть монолитным, т. е. выполненным из армированного бетона или металлическим. Во втором случае применяются балки, которые соединяются между собой посредством сварки. В некоторых случаях применяется деревянный ростверк, который также прекрасно справляется со своими задачами.

Свайно-ростверковый фундамент: в каких случаях используется, плюсы и минусы

Обратите внимание! Ростверк, который находится на уровне земли, называется низким. При расположении конструкции выше уровня грунта его характеризуют как высокий.

Предназначение

В отличие от других видов оснований, свайно-ростверковый фундамент идеально распределяет несущие нагрузки от строений на грунт, поэтому выбирая его, можно быть уверенным, что новое здание надежно прослужит не один десяток лет и будет защищено не только от резких перепадов температуры, но и от сейсмической активности. Подобные конструкции широко применяются как для общественного, так и для индивидуального строительства. Особенно хорошо подходят для участков, расположенных на склоне с пучинистой вечномерзлой почвой и сложным рельефом.

Свайно-ростверковый фундамент: в каких случаях используется, плюсы и минусы
Свайно-ростверковый фундамент: в каких случаях используется, плюсы и минусы

Кроме этого, такие фундаменты рекомендуются:

  • для постройки кирпичного дома;
  • в каркасном строительстве;
  • для сооружений из газосиликатных блоков;
  • на почвах с повышенной плотностью;
  • при высоком размещении грунтовых вод;
  • на нестабильной почве с плывунами.

Свайно-ростверковый фундамент: в каких случаях используется, плюсы и минусы
Свайно-ростверковый фундамент: в каких случаях используется, плюсы и минусы
Свайно-ростверковый фундамент: в каких случаях используется, плюсы и минусы

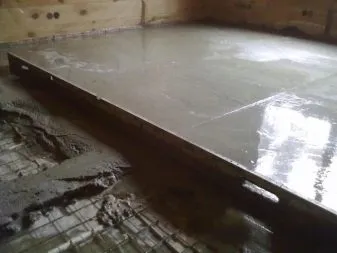

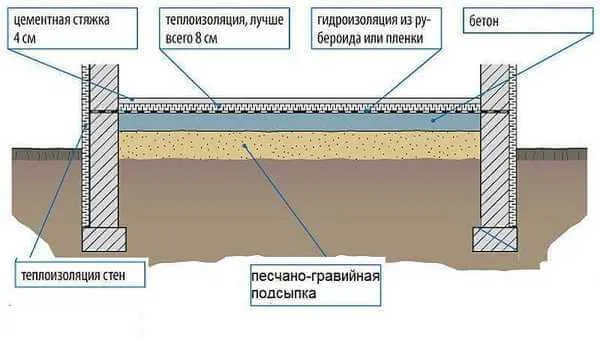

Свайно-ростверковая конструкция позволяет также настилать полы непосредственно по грунту без выполнения дополнительного выравнивания поверхности и заливки глубокой ленты, так как установленные различной высоты сваи компенсируют все неровности, устраняя перепад высот. Можно использовать такой фундамент и при строительстве зданий с весом, превышающим 350 тонн, – он получится намного надежнее и экономичнее, чем ленточное или плиточное основание. Но в этом случае придется в проект заложить повышенный коэффициент запаса прочности, который должен составлять не 1,2, как обычно, а 1,4.

Свайно-ростверковый фундамент: в каких случаях используется, плюсы и минусы
Свайно-ростверковый фундамент: в каких случаях используется, плюсы и минусы

Что такое ростверк

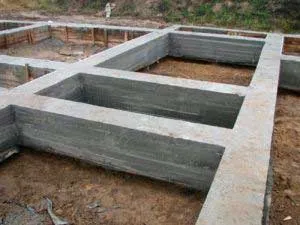

Ростверк — это горизонтальная часть фундамента, распределяющая вес объекта и передающая нагрузку на опоры платформы.

Единая конструкция достигается путем обеспечения жесткости ответственных узлов.

Достоинства основания в прочности, долговечности, возможности использования на любом капризном грунте – плывуны, глина, песчаник. Кроме того, из-за малого объема подготовительных этапов и отсутствия большого количества бетона, его считают самым дешевым из всех известных фундаментов.

Что такое ростверк

Есть и недостатки – под объектом невозможно устроить подвал или погреб, так как крытая часть – стены – отсутствуют. Также высокий фундамент может стать проблемой в ветреную зимнюю погоду – наносы снега под полом не способствуют теплу. В этом случае выставляют забирку – кирпичный заслон, что ведет к удорожанию проекта.

Если для фундамента используют буронабивные сваи, то без строительной техники обойтись нельзя – требуется подготовить участок для въезда. Это также потребует денежных вложений.

Виды ростверка

От того какой ростверк будет уложен на сваи или столбы, зависит долговечность жилого дома, возможность устройства нескольких этажей и несущая способность объекта в целом. Ростверк классифицируется по следующим типам:

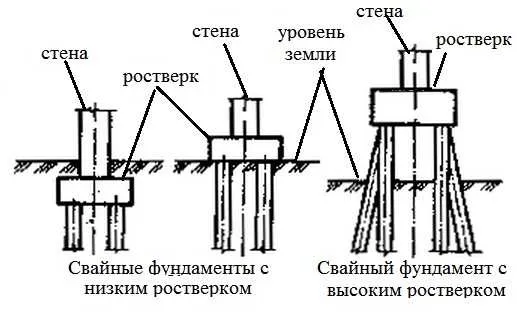

По месту расположения

  • Заглубленный. Часть ростверка уходит в грунт, ширина подошвы внушительна – от 0,5 м. такой тип фундамента характерен для объектов в несколько этажей, строящихся на грунтах, не отличающихся стабильностью.
  • Незаглубленный. Нижняя подошва ростверка лежит на грунте. Оптимальный вариант для требуемой надежной устойчивости. Вся нагрузка распределена не только на опоры, но и на всю плоскость основания.
  • Висящий. Высота между домом и грунтом составляет 10 и более сантиметров. Изготавливается для деревянных и стальных ростверков, дабы исключить взаимодействие с влагой грунта. Столбы или сваи внушительны и принимают вес на себя, дабы конструкции не прогибались под нагрузкой дома.

Существующие виды

Виды свайных фундаментов различают по типу свай.

Бывают:

  • Сваи-стойки. Они погружаются в грунт до появления жесткого контакта с плотными грунтовыми слоями. Образуют самую прочную опорную конструкцию и способны нести здания любого веса и этажности.
  • Висячие сваи. Несущая способность этих опор зависит от силы трения на боковых стенках и от прочности грунтовой подушки под наконечником, образующейся при погружении. Такая конструкция удобна при слишком глубоком залегании плотных слоев грунта, но способна внезапно изменять свои параметры вследствие изменений уровня грунтовых вод или прочих процессов.

Материалом для изготовления свай служат:

  • Древесина. Самый древний и традиционный материал, обладающий массой недостатков. С появлением других, более устойчивых и прочных видов, деревянные сваи практически исчезли из арсенала строителей, хотя кое-где еще используются (в частном строительстве, для возведения вспомогательных построек).
  • Металл. Забивные сваи специально не выпускаются, в этой роли используют отрезки рельс, швеллеров или двутавров подходящего размера. Винтовые сваи изготавливаются полностью готовыми к использованию. Специфика металла не позволяет получить долговечные опоры из-за коррозии, вызванной электрохимическими процессами и наличием блуждающих токов.
  • Железобетон. Наиболее распространенный тип свай. Самыми прочными являются забивные, изготавливаемые по специальной технологии с использованием напряженной арматуры. Буронабивные сваи отливают из бетона прямо на площадке, что удобно, снижает транспортные расходы и общий уровень использования строительной техники, но значительно увеличивает срок изготовления из-за необходимости выдержки бетона для набора конструкционной прочности.

Существует три основных разновидности свайных фундаментов:

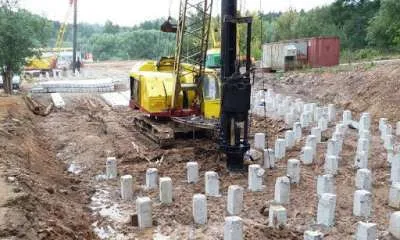

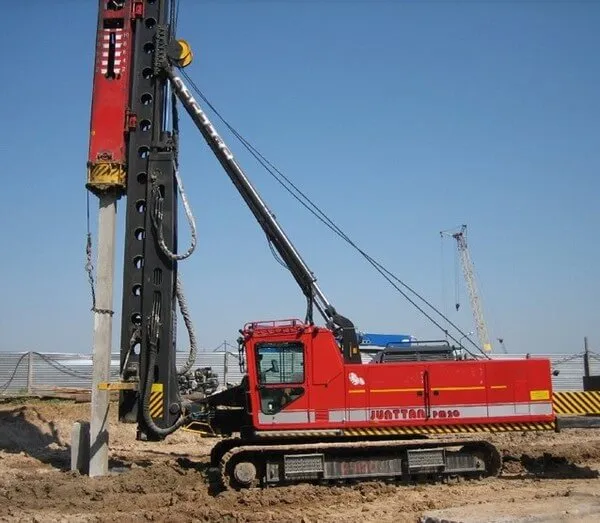

  • На забивных сваях. Погружение стволов производится специальными машинами. Процесс не занимает много времени, опоры получаются прочными и надежными. Недостатком является невозможность производства работ рядом с эксплуатируемыми постройками из-за подвижек грунта, происходящих при погружении.
  • На буронабивных сваях. Этот тип свай удобен тем, что не требует транспортировки, разгрузки, использования подъемной техники. В заранее подготовленную скважину опускают гильзу (род опалубки, изготовленной из рубероида или пластиковой трубы подходящего диаметра), устанавливают арматурный каркас и заливают бетон. Все операции могут быть выполнены самостоятельно, но потребуется достаточно длинный период выдержки свай для застывания бетона.

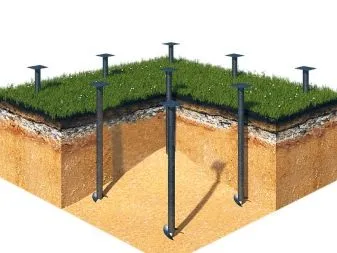

  • На винтовых сваях. Они изготавливаются из стальных труб с толщиной стенок не менее 4 мм. В нижней части имеется сварной или литой заостренный наконечник и спиралевидные режущие лопасти. Погружение винтовых свай напоминает процесс завинчивания шурупа — лопасти обеспечивают погружение, острый наконечник раздвигает или раскалывает встречающиеся преграды. Винтовые сваи могут быть установлены вручную, при необходимости их извлекают и вновь используют в других местах. Срок эксплуатации зависит только от интенсивности коррозии.

ОБРАТИТЕ ВНИМАНИЕ!Все свайные основания не могут быть созданы на скальных или крупнообломочных породах.

123123

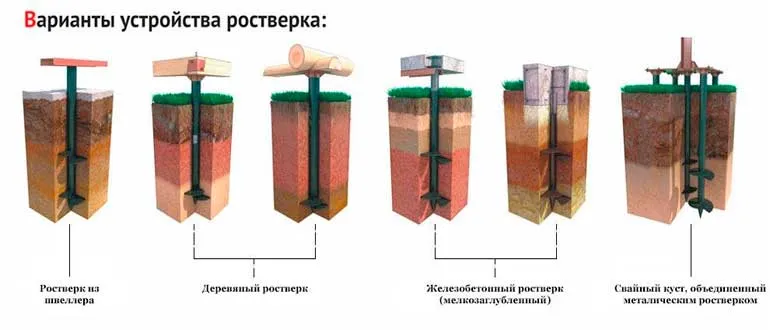

По материалу

  • Железобетонный ростверк. По надежности не уступает монолитной плите. Требует большой предварительный объем работы – выставления опалубки, армирования. Сваи в этом случае расположены близко друг к другу, так как конструкция тяжеловесна. Как правило, такой ростверк никогда не бывает висящим.
  • Ленточный. К нему относят стальные швеллеры, деревянный брус. Укладка происходит с помощью врубки или ввинчивания анкерных болтов.
  • Комбинированный. Фундамент представляет собой сборную конструкцию – стальные винтовые сваи, железобетонные столбы и деревянная плоскость ростверка. Вкупе такая конструкция обходится дешевле, чем однородная, оттого и получила популярность среди доморощенных строителей.

По конструкции

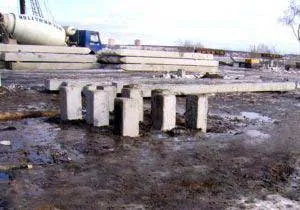

В части монтажа различают всего три вида ростверка – монолитно-заливной, монолитно-сборный, сборный. В зависимости от собственных финансовых возможностей, усилий, наличия техники, ручной помощи, выбирают самый приемлемый.

Виды ростверка

Сваи или столбы

Выбирать опоры под будущий жилой дом – ответственное занятие. Конечно, наиболее дешевыми станут столбы из кирпича или блоков. Однако, они годятся для небольших одноэтажных домиков без постоянной нагрузки – дач, например. Для объектов в несколько этажей, с круглогодичным проживанием требуется надежность – сваи. Они бывают нескольких видов:

  • Железобетонные. Внешне представляют собой круглые или квадратные отлитые столбы с заострением на конце, для легкого вхождения в грунт. Для них выкапывают ямы, в которые помещают опоры и заливают бетоном. Предварительно концы свай гидроизолируют от влажности грунта, так как цемент и остальные компоненты крошатся из-за промерзания, накапливания сырости и прочих природных катаклизмов.
  • Металлические винтовые. Разная длина дает возможность устраивать сваи на любую глубину – она всегда должна быть ниже точки промерзания. Удобные оголовки позволяют ввинтить ростверк в поверхность надежно и прочно.
  • Деревянные. Такие сваи крайне ненадежны из-за своей расположенности к порче, гниению, плесени, растрескиванию. Либо должны выполняться из пород инертных к сырости – лиственница, кедр. Соответственно цена таких опор высокая и для бюджетного строительства неприемлемая.

Оптимальный вариант строительства – стальные винтовые или железобетонные сваи. Установить их можно вручную без привлечения строительной техники. Важно правильно подобрать количество опор, чтобы объект оставался надежным и устойчивым в любое время.

Монтаж ростверка своими руками

Расположение свай в ростверке

Существует несколько способов правильного расположения свай. Каждый из них обеспечивает надежное положение ростверка под домом. Выбирать важно в зависимости от величины объекта.

  • Одиночное расположение. Каждая свая будет находиться под пересечением полос ростверка. На нее приходится вес несущей стены или угла. Вполне надежный фундамент для одноэтажного объекта.
  • Ленточное. Сваи располагаются с равным шагом по длине периметра ростверка. Подходит только для небольших строений – дач, бань.
  • Полосами. Сваи равномерно распределены под ростверком с равным шагом по полосе. Годятся под одноэтажные объекты с большим количеством комнат или пристройками.
  • Кусты. Просчитываются места самых высоких нагрузок дома, метки проецируются на грунт, где будут выкопаны ямы для установки свай.
  • Поле или шахматы. Применяются для ростверка большой площади – объекты соответственны. Сваи устанавливаются в шахматном порядке или равноудаленно друг от друга.

Нельзя отклоняться от предписания проекта. Если в нем указано точное расположение свай под ростверком, значит, требуется придерживаться именно такого распределения опор.

Требования и стандарты для строительства основания

Нормативный документ СП 24.13330.2011 представляет собой актуализированную версию СНиП 2.02.03-85. Справочная информация отражает свод установленных требований, регулирующих возведение фундамента, а именно:

  1. Объем геологических исследований.
  2. Состав строительного проекта.
  3. Особенности строительства в присадочных, набухающих и других грунтах.
  4. Расчет конструктивных элементов.
  5. Расчет опор на совместное действие горизонтальных и вертикальных сил.
  6. Определение несущей способности фундамента.
  7. Нахождение осадки свайно-ростверкового фундамента и не только.

Когда возникают проблемы с проектированием фундамента, всегда целесообразно обратиться к другим нормативным документам, связанным с представленным видом строительства:

  • СНиП 2.03.01-84 регулирует проектирование железобетонных ростверков свайных фундаментов под колонны зданий и сооружений;
  • СНиП 52-101-2003 описывает особенности заглубления опор на глубину, которая будет соответствовать габаритам анкерной арматуры;
  • СП 63.13330.2012 описывает нормы проектирования бетонных и железобетонных конструкций.

Виды фундамента на сваях

Опоры, которые используются при строительстве свайно-ростверкового основания, выбираются в соответствии с нагрузкой здания, видом почвы и климатическими условиями. Их могут изготавливать как из металла, бетона, дерева, так и из комбинированных материалов.

Поэтому в зависимости от характеристик свай и способа их установки различают некоторые разновидности фундамента.

  • Винтовой. Его делают из полых металлических труб с открытым концом. Работы выполняются вручную или с помощью специальной техники. Чтобы конструкция на винтовых опорах получилась прочной, и трубы были защищены от окисления, их полую часть заливают раствором.
  • Буронабивной. Формируется на земельном участке путем заливки бетона в ранее подготовленную армированную скважину, расположенную на забивных сваях. Набивной фундамент обладает высокой прочностью.
  • Железобетонный. Монтаж осуществляется при помощи готовых железобетонных опор, устроенных в скважину.
  • Забивной. Как правило, такие основания выбирают для строительства крупных объектов. Опоры забиваются при помощи специальной техники, после чего заливается бетонный раствор.

Свайно-ростверковый фундамент: в каких случаях используется, плюсы и минусы
Свайно-ростверковый фундамент: в каких случаях используется, плюсы и минусы
Свайно-ростверковый фундамент: в каких случаях используется, плюсы и минусы
Свайно-ростверковый фундамент: в каких случаях используется, плюсы и минусы

Помимо этого, фундамент может отличаться глубиной заложения ростверка и бывает:

  • заглубленным;
  • наземным;
  • поднятым над землей на высоту от 30 до 40 см.

Свайно-ростверковый фундамент: в каких случаях используется, плюсы и минусы

Заглубленный ростверк обычно используют при установке свай, предназначенных под тяжелые строения из газобетона или кирпича. В таком случае дополнительно выполняют обвязку плитой, и фундамент может служить цокольным этажом здания. Что же касается строительства деревянных конструкций, то для них идеально подходит фундамент с поднятым ростверком – это позволяет экономить средства на строительном материале, и приподнятая постройка будет защищать от пучения грунта.

Свайно-ростверковый фундамент: в каких случаях используется, плюсы и минусы

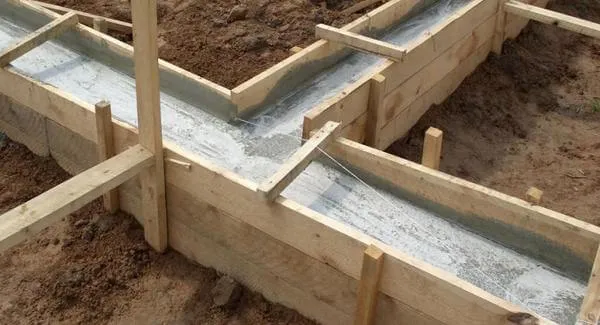

Ростверк этого типа свайного фундамента выполняется из монолитного железобетона либо стального швеллера. Чаще всего используется бетонная конструкция с армированием. Нагрузки она способна выдержать значительные. Вариант, где обвязка металлическая, больше предназначен для легких строений (гаражей, хозпостроек, зданий из СИП-панелей и бань).

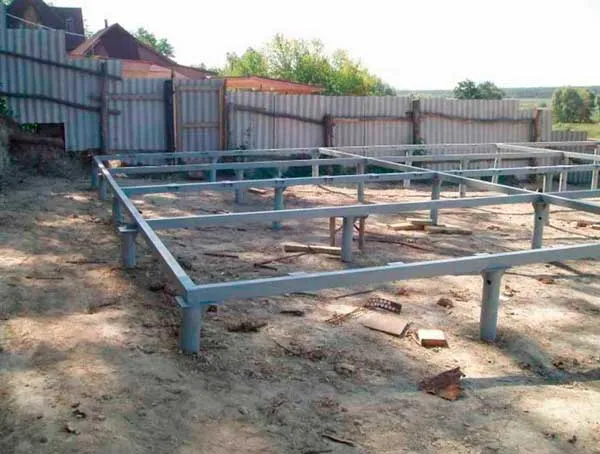

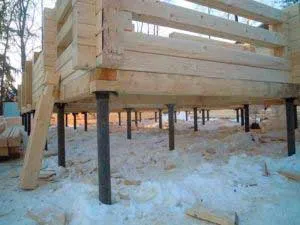

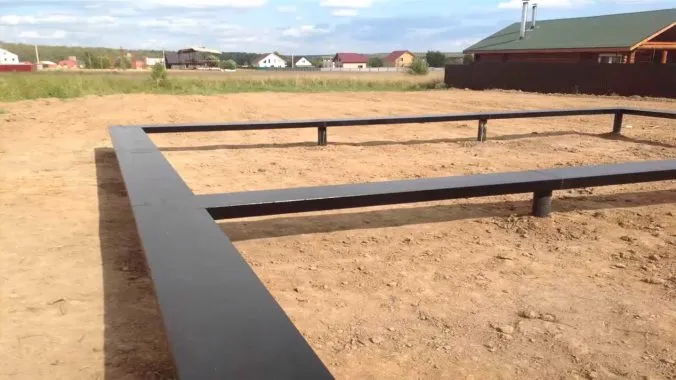

Свайный фундамент с металлическим ростверком

Свайный фундамент с металлическим обвязом

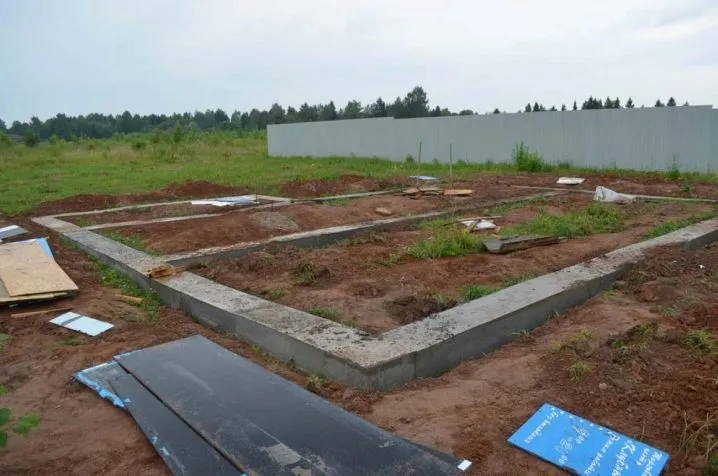

Свайный фундамент с монолитным ростверком

Свайный фундамент с монолитной обвязкой

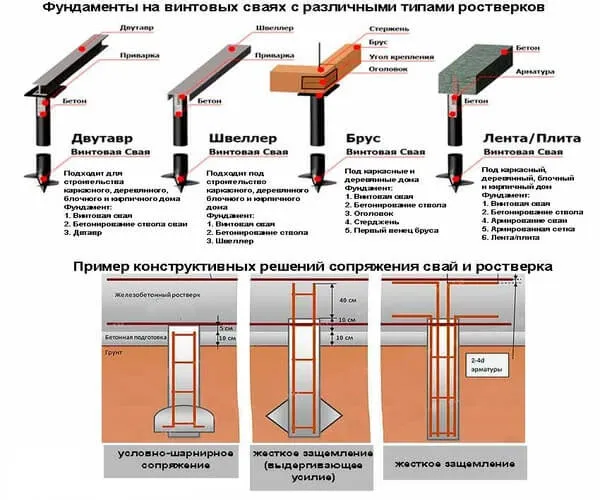

По типу используемых опор свайно-ростверковый фундамент бывает двух разновидностей:

  1. Винтовой.

  2. Буронабивной.

В первом случае это практически полная копия фундамента на винтовых сваях. Только на опорах у него лежит более мощный монолитный ростверк. При этом стальные “винты” для такой конструкции приходится выбирать попрочнее, у которых толщина стенок и диаметр больше.

Те, кто собираются делать основание своими руками, зачастую предпочитают использовать буронабивные сваи в несъемной опалубке в виде асбестоцементных труб. Эта технология проще и дешевле при самостоятельном исполнении.

Типы фундаментов по способу погружения свай в грунт

Выбирая опоры для фундамента, учитывают стоимость материала, необходимость найма спецтехники, сложность работ, требуемую несущую способность опор и т.д. По способу погружения опор в почву различают такие виды основания:

  1. foto16325-3

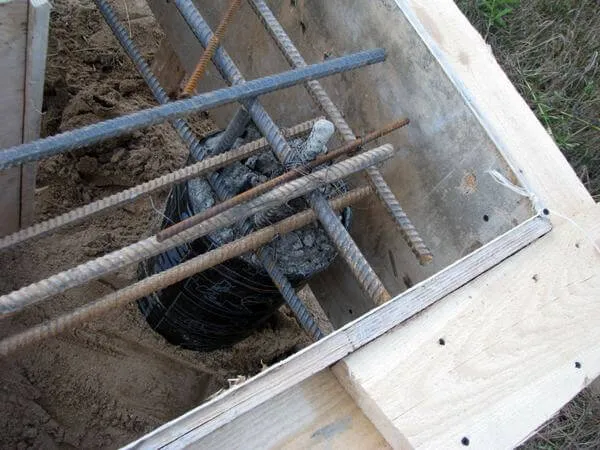

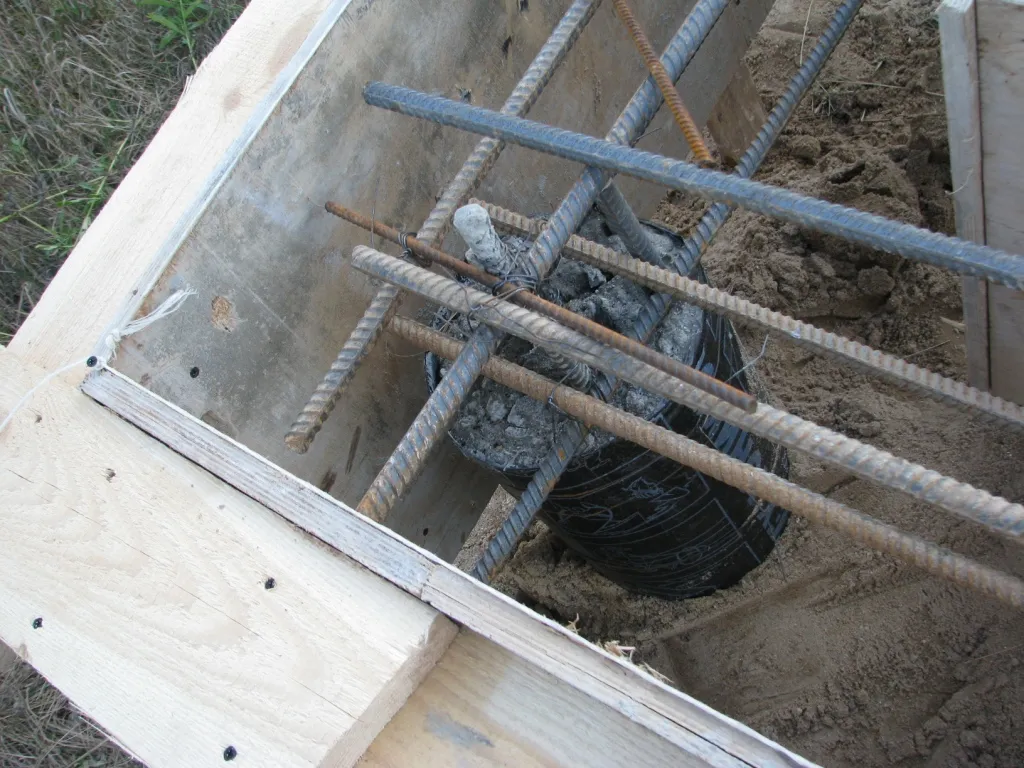

    Буронабивные сваи – опорные элементы изготавливают непосредственно на строительном участке. Для увеличения прочности конструкцию усиливают армирующим каркасом.

    Жесткость системы достигается благодаря прочной связи ростверка с опорами. Как правило, с такими опорами устраивают железобетонный ленточный ростверк (монолитный или сборной).

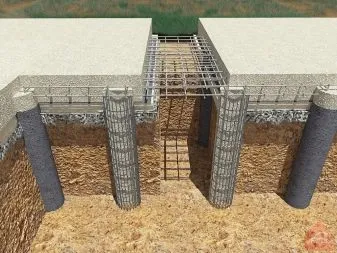

    Буронабивные сваи с лентой отличаются высокой несущей способностью. Метод подходит под строительство коттеджей из пеноблоков, кирпичей и бруса на твердых и слабых грунтах.

  2. Свайно-набивное основание с ростверком – отличается от предыдущего типа способом устройства скважин. Данный метод предполагает использование вместо буровых машин конусных или металлических оболочек. Приспособления для пробивания извлекают или оставляют внутри шурфа в качестве несъемной опалубки. Последний вариант обходится застройщику дороже, но позволяет получить более крепкие и долговечные опоры под свайно-ростверковый фундамент.

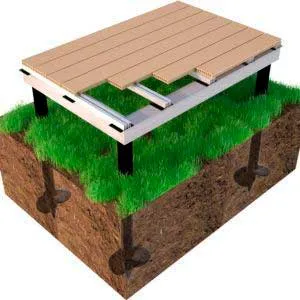

  3. Винтовые сваи (металлические и железобетонные) – столбы, усиленные оголовками с лопастями. Благодаря винтовой части опоры можно вручную ввинтить в грунт, при этом почва уплотняется лопастями и служит дополнительной опорой. Сваи из металла комбинируют с обвязкой из двутавровых балок, швеллера или профильной трубы.

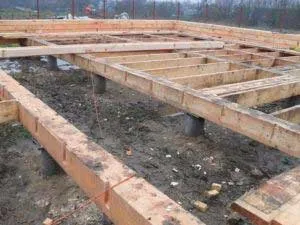

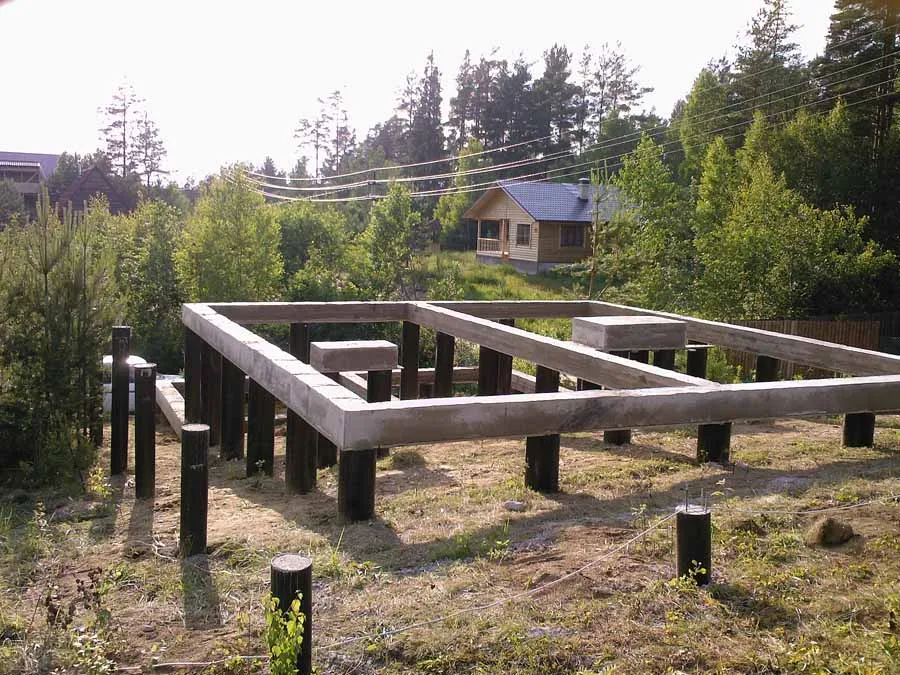

    Под легковесные деревянные постройки можно выбрать ростверк из брусьев. Металлические винтовые сваи легче, дешевле и проще в монтаже, чем железобетонные конструкции, но они уступают по сроку службы и несущей способности.

    Железобетонные винтовые столбы не подвержены разрушающему действию коррозии и имеют срок службы от 100 лет. Усиленный железобетонным ростверком, такой фундамент отлично подойдет под строительство кирпичных малоэтажных сооружений.

  4. Железобетонные опоры – заводские изделия, усиленные арматурным каркасом внутри ствола. Для монтажа нанимают сваебойные установки. Из-за абразивного воздействия грунта на поверхность опоры во время установки застройщик не имеет возможности организовать гидроизоляцию нижней части фундамента. Комбинируют железобетонные сваи с ленточным (монолитным или сборным) ростверком.

Технические характеристики

Свайно-ростверковый фундамент представляет собой железобетонное, деревянное или стальное основание, залитое бетоном, в котором все элементы соединены в единую конструкцию. Его устройство может быть как с монолитным видом закладки (перекрытое плитой), так и выстроенное с помощью висячей ростверки. Висячий фундамент характеризуется открытым зазором между поверхностью почвы и ростверком, его необходимо дополнительно утеплять и накрывать гидроизоляцией. Что же касается монолитного варианта, то он формируется из бетонного каркаса, в котором высота платформ выравнивается сваями разной длины.

Свайно-ростверковый фундамент: в каких случаях используется, плюсы и минусы
Свайно-ростверковый фундамент: в каких случаях используется, плюсы и минусы

Так как во время укладки основания используются сваи, заглубленные в грунт между несущим слоем и нижним уровнем промерзания, то распределить нагрузку здания между ними сложно. Поэтому часто свайно-ростверковый фундамент выполняется сборным из швеллера и бруса. Все опоры такой конструкции крепятся в узел с помощью специальных лент и бетона. Стоит заметить, что комбинация ростверка и свай придает несущему основанию надежность и устойчивость.

В зависимости от того, какой закладывается фундамент (деревянный, металлический, бетонный или железобетонный), основание под застройку приобретает разные технические характеристики. Согласно предписаниям СНиП, допускается строительство конструкций с низкими и высокими ростверками, которые располагают выше уровня земли. Их обычно делают из металлических труб большого сечения или из бетона. При этом изготавливать ростверки из бетона намного сложнее, так как необходимо точно рассчитывать место заливки ленты от почвы.

Свайно-ростверковый фундамент: в каких случаях используется, плюсы и минусы

Главной особенностью фундамента считается то, что ростверки, входящие в его устройство, отлично выдерживают неравномерные нагрузки, обеспечивая основанию жесткое сопряжение. Ростверки перераспределяют нагрузку, в результате чего на сваи передается уже «выровненный» вес здания, и постройка защищается от образования трещин в стенах.

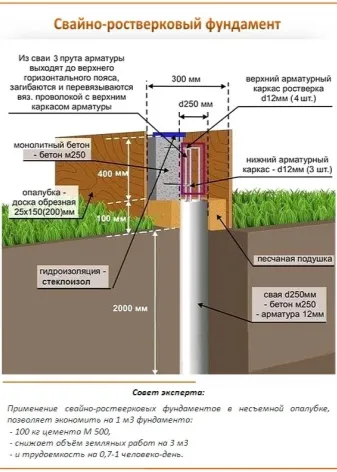

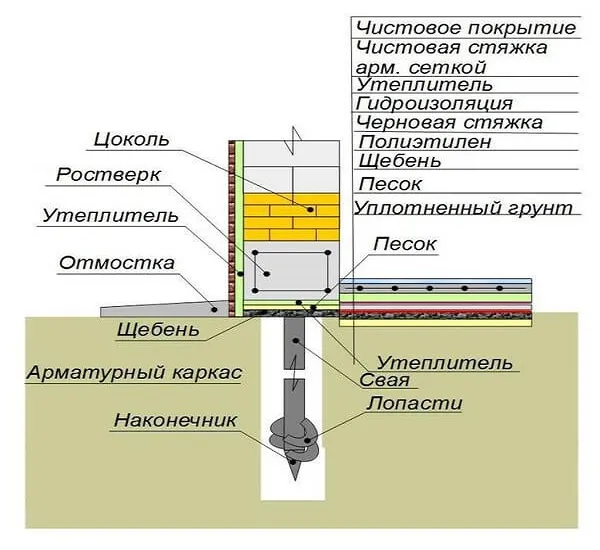

Устройство свайно-ростверкового фундамента

ustroystvo-svayno-rostverkovogo-fundamenta
Устройство свайного ростверкового фундамента.

В большинстве случаев, когда не ставится задача оборудования подвальных помещений, лучшим решением будет ростверковый фундамент, обладающий способностью выдерживать нагрузку больше, чем отдельные сваи.

На устойчивых, спокойных грунтах его ставят из соображений экономии материалов и времени. Там, где большая глубина промерзания, пучинистые, слабые почвы устройство фундамента на сваях с ростверком позволяет строить не только легкие каркасные сооружения, но и большие срубы, кирпичные или блочные дома.

Назначение и функции

Устройство свайного ростверкового фундамента.

Сваи оптимальны на участке со сложным рельефом.

При проектировании собственного частного дома обязательно нужно разобраться, что это такое свайный фундамент с монолитным ростверком, и подходит ли он для этого конкретного случая.

В качестве несущих опор сваи являются оптимальным вариантом в сложных геологических условиях, когда силы пучения оказывают значительное воздействие на подземные конструкции, а большой уровень промерзания потребует заглубления монолитной ленты свыше 2 м.

На схеме показано, как работает конструкция свайного ростверка:

svayno-rostverkovyy-fundament-plyusy-i-minusy-foto
Свайно ростверковый фундамент плюсы и минусы фото.

Технология изготовления отличается от обычной установки здания на сваи тем, что все опоры связываются в единое основание цельным поясом, принимающим и распределяющим нагрузки на столбчатые опоры.

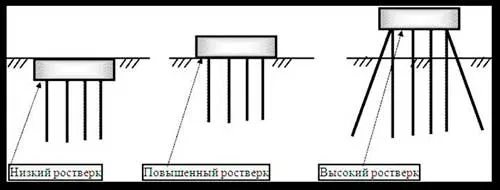

Типы ростверков в зависимости от расположения

В зависимости от глубины погружения существует три типа конструкции ростверка:

  • Заглубленный. Представляет собой полный аналог заглубленного ленточного основания. Погружается на глубину ниже уровня промерзания, чтобы исключить нагрузки пучения, направленные вертикально вверх.При этом, развитая боковая поверхность стенки испытывает максимальные величины боковых нагрузок, что необходимо учитывать при проектировании. На сложных или обводненных грунтах не используется из-за отсутствия технологических условий производства отливки бетона.
  • Мелкозаглубленный. Представляет собой наиболее распространенный вариант конструкции свайно-ленточного фундамента, где лента погружается на небольшую (40-70 см) глубину. Этот вариант гораздо экономичнее, чем заглубленный, поскольку не требует такого серьезного объема земляных работ.
  • Незаглубленный. В этом случае ростверк устанавливается над дневной поверхностью грунта, образуя зазор определенной высоты. Вариант используется на грунтах, не позволяющих выполнять объемные земляные работы — обводненных, чрезмерно рыхлых, имеющих склонность к пучению или сезонным подвижкам.

ВАЖНО!Некоторые специалисты принципиально разделяют свайно-ленточные и свайно-ростверковые опорные конструкции из-за наличия или отсутствия погружения ленты в грунт. Другие объединяют их в одну группу, поскольку общая конструкция у тех и других практически не отличается.

3

Виды ростверка

vidy-rostverka
Виды ростверка.

Ростверк соединяет сваи между собой.

Проектным расчетом, исходя из условий участка и общего веса здания, выбирают, какой вид свайно-ростверкового фундамента целесообразно применить.

На решение оказывает влияние необходимость устройства под венцом вентилируемого подполья, возможность подтопления паводковыми водами, уклон (рельеф) площадки.

Исходя из таких условий, определяют высоту ростверка свайного фундамента:

svayno-rostverkovyy-fundament-plyusy-i-minusy-3
Свайно ростверковый фундамент плюсы и минусы.

Низкий ростверк имеет достоинства ленточного фундамента.

ustroystvo-svayno-rostverkovogo-fundamenta-2
Устройство свайного ростверкового фундамента.

Низкий ростверк является комбинацией незаглубленного ленточного фундамента со сваями, что существенно повышает надежность, жесткость, устойчивость всей несущей конструкции.

Этот вариант сочетает достоинства свайного и ленточного типа фундаментов, при том, что объединение значительно компенсирует недостатки, проявляющиеся по отдельности:

  • весовая нагрузка здания передается на фундаментную бетонную ленту и за счет наличия армирующего каркаса перераспределяется на всю площадь опоры;
  • монолитная низкая лента опирается своей нижне частью между сваями на подушку (грунт), обеспечивая площадь контакта с опорой по всему периметру;
  • зимой воздействие сил у поверхности компенсируется заглубленными столбами свай.

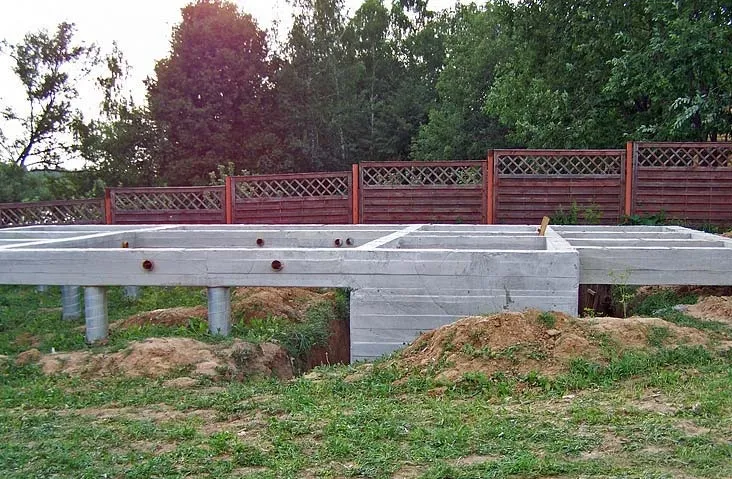

vysokiy-rostverk
Высокий ростверк.

Повышенные ростверки применяют на сложных неустойчивых почвах.

С повышением уровня грунтовых вод растет высота бетонного ростверка относительно поверхности почвы.

Повышенный тип используют на плывунах, торфяниках, карстовых, лесовых, плодородных почвах, толщиной больше 1,4 м.

Такое расположение исключает воздействие боковых сил на монолитный ростверк, а сваи являются не только опорами, но и якорем в подвижных породах.

Устройство такого фундамента сокращает объемы производства земляных работ, потребует меньшего количества материалов и денежных затрат, чем бетонная лента или плита. При монтаже монолитный железобетонный ростверк потребует точного соблюдения проектных размеров и технологии производства работ.

material-dlya-rostverka
Материал для ростверка.

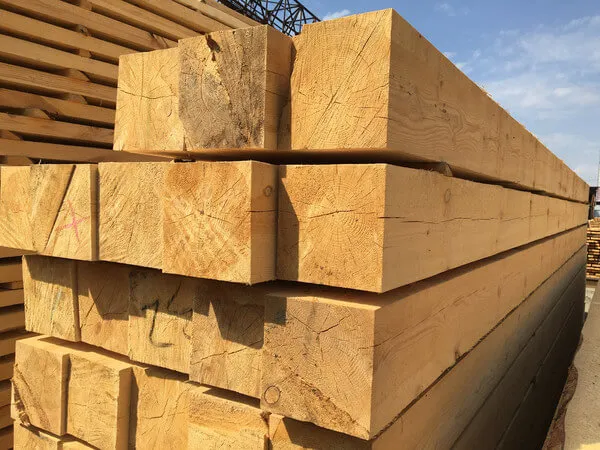

Деревянный брус — наиболее дешевый материал.

Основой для ростверка под свайный фундамент выбирается сырье, способное по своим характеристикам длительно выдерживать постоянную и переменную нагрузки, заложенные в проектный расчет дома.

Прочный ростверк на сваях изготавливают из таких материалов:

  • стальные профили (швеллер, двутавровая балка);
  • деревянный брус (оцилиндрованное бревно);
  • бетонное (железобетонное) литье.

Низкий свайно-заглубленный фундамент может быть только с бетонным ростверком.

material-dlya-rostverka-2
Материал для ростверка.

Бетонные конструкции применяют для тяжелых домов.

Высокими делают металлические ростверки, так как при своей большой прочности они нуждаются в защите от влаги.

Железобетонный тип, возвышающийся над землей, применяют при постройке достаточно тяжелых домов, так как на высоте бетонирование потребует хорошей опалубки.

Еще один критерий – срок службы материалов стен постройки. Выбранный ростверковый фундамент должен соответствовать или превышать по эксплуатационным качествам конструкциям, расположенным выше него.

Как опирают свайный фундамент с ростверком из разных материалов на сваи представлено на схеме:

svayno-rostverkovyy-fundament-plyusy-i-minusy
Свайно ростверковый фундамент плюсы и минусы.

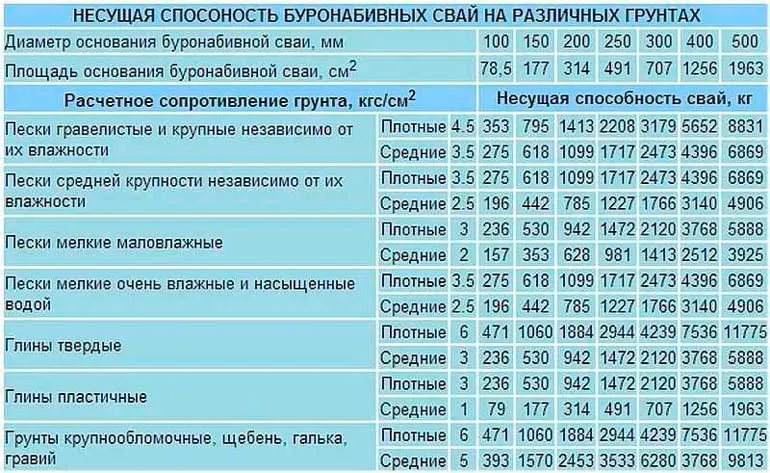

Перед тем, как рассчитать несущую способность свайных фундаментов с учетом общей нагрузки, надо принять к сведению, что запас прочности для них должен составлять 1,4 (в других типах оснований обычно рассчитано на 1,2).

Варианты использования

Существует несколько вариантов использования материала для ростверка:

  • Древесина. Применяют либо цельный брус 150:200 или 200:200 мм, либо пачку из обрезной доски 50:200, собранную в 3 или 4 слоя. Полученная балка обладает высокими несущими способностями, ее просто обрабатывать и монтировать. Стоимость древесины относительно невысока, поэтому ростверк подобного типа является оптимальным вариантом для домов, не имеющих большого веса (древесина, газобетон, пенобетон).
  • Металл. Этот тип ростверка позволяет получить прочное основание, жестко соединенное с оголовками свай. В результате получается прочная конструкция, время монтажа которой самое маленькое, а результат очень надежен. В качестве балок используют швеллер, двутавр или рельс, крепление к верхушкам свай производят на сварку. Чаще всего применяют в сочетании с винтовыми сваями.
  • Железобетон. Этот вид ростверка строится по обычной технологии отливки монолитной ленты (плитка перекрытия). Единственное отличие возникает из-за наличия воздушного зазор между грунтом и нижней частью основания. Кроме того, арматура свай должна быть жестко связана с армпоясом ленты, образуя монолитную опорную конструкцию. Эта процедура образует мощное и жесткое основание, устойчивое ко всем видам нагрузок. Недостатком является длительный срок застывания бетона, останавливающий работы на месяц.

4

Выбор свай

vybor-svay
Выбор свай.

Следует рассмотреть, что такое устройство ростверка фундамента из разных видов сваи. Для таких конструкций можно применять любые виды опор, исходя из особенностей геологии площадки и общего веса материалов и внутреннего оборудования дома.

Сечение (ширина), сырье, способ установки на глубину устойчивого упора должны соответствовать расчетной нагрузке.

В частном строительстве своими руками распространено применение буронабивных свай, которые изготавливают путем заливки цементного раствора в опалубку. Практикуется установка асбоцементных труб, армированных в зависимости от Ø 4 – 6 вертикальными прутами.

Нагрузка таких опор, укрепленных металлом, может быть значительной и зависит от несущей способности природного основания:

svayno-rostverkovyy-fundament-plyusy-i-minusy-2
Свайно ростверковый фундамент плюсы и минусы.

Винтовые модели применяяют для более легких построек.

vybor-svay-2
Выбор свай.

При возведении легких построек (баня, сарай, одноэтажная дача) ростверковый фундамент буронабивного типа не требует сложного расчета, важен правильный выбор точек опоры.

Забивные сваи устанавливают с применением специальных механизмов без буровых и земляных работ. Их используют при строительстве больших многоэтажных зданий.

Винтовые модели вкручивают на нужную глубину и обрезают по установленному уровню. Они выпускаются длиной от 2 до 11 м с разными видами винта, поэтому на больших уклонах поверхности можно выдержать требуемые размеры ростверка, используя различные модели изделий.

Общие правила

Учесть при выборе свайно ростверкового фундамента плюсы и минусы достаточно просто. К недостаткам относится:

  • необходимость в специальной технике при необходимости установки тяжелых модификаций, забивных моделей;
  • требования по антикоррозийной защите к стальным изделиям, антисептической – к деревянным;
  • отсутствие подземных помещений у дома. Рекомендации специалистов по устройству данного вида фундамента смотрите в этом видео:

Проектный размер ростверка по ширине должен быть чуть больше опираемой стены, балки, венца.

Согласно СНиП шаг для свай в ленточном ростверке, включая набивной фундамент, составляет не менее 3 Ø опоры. При этом выбранным расстоянием может быть и 5 Ø, если позволит прочность, которой обладает по сечению ростверковый фундамент.

Закрутить сваи

Установка винтовых свай своими руками

Устройство свайного фундамента своими руками

Устройство свайного фундамента своими руками

Устройство фундамента на ж б сваях

Устройство фундамента на жб сваях

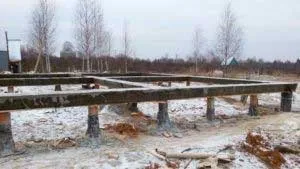

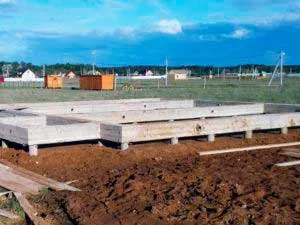

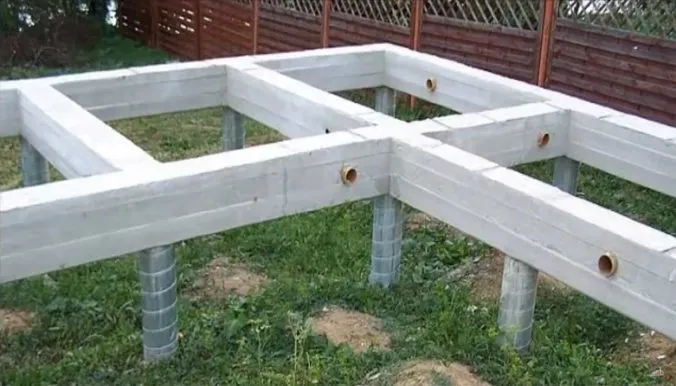

Высокий ростверок

Свайно — ростверковый фундамент плюсы и минусы

svaino-rostverkovyi-fundsment-pluysy-i-minusy
Свайно ростверковый фундамент плюсы и минусы

Строительство частного дома процесс достаточно дорогой и требует серьезного подхода к устройству фундамента, который является самой важной частью всего строения. Если на начальном этапе работ сделать небольшие ошибки (неправильный расчет нагрузки, проектирования, или экономия материала), то в будущем можно ожидать перекос фундамента, вертикальные и горизонтальные трещины, деформацию несущих конструкций. Нужно помнить, что скупой платит дважды.
При сооружении частного дома чаще всего используется ленточный, блочный и свайно-ростверковый фундамент. Более распространенные конструкции основания разделяются на 2 вида: столбчатые и ленточные. Свайно-ростверковый фундамент — это успешный гибрид 2 вариантов, соединенных, достаточно широко используется на проблемных участках почвы. Установка ростверка может происходить как в земле, так и над землей в зависимости от почвы.
Давление от здания приходится на сваи, а сам ростверк, который может быть из железа, дерева или бетона служит связующим звеном и распределяет всю нагрузку равномерно. Сваи устанавливаются на расстоянии 1- 1,5 метра друг от друга в зависимости от нагрузки, глубина посадки 1,5-3 метра.

Устройство свайно — ростверкового фундамента

Вначале бурятся отверстиея по всему периметру, в которые вкладывается рубероид для обсадки. После чего вставляется связанная арматура, которая должна выступать из ямы для соединения с ростверком. Ямы заливаются бетоном и выжидается 7 дней для набора марочной крепости.

Армирование ростверка

Прежде всего собирается опалубка, на низ которой укладывается песок или утеплитель. Гидроизоляцию на столбы нужно положить сверху, после чего вяжется арморостверк и соединяется со свайной арматурой. Когда все готово можно заливать бетоном. После того как ростверк окрепнет, можно убрать из-под него ранее насыпанный песок, таким образом, получается просвет. Не рекомендуется чтобы ростверк между столбов лежал на земле.

Для каких строений рассчитан свайно — ростверковый фундамент

Чаще всего сборные железобетонные ростверки используют в дачном строительстве для небольших легких домов из:

  • клееного бруса;
  • оцилиндрованного бревна;
  • нетяжелого кирпича;
  • керамзитоблоков, пеноблоков;
  • сендвичпанелей;
  • каркасно-щитового.

При каком грунте рекомендуется использовать такой фундамент

Свайно-ростверковое основание отлично подойдет на пучинистой почве с высокими грунтовыми водами, на берегу рек, озер, практически на любой почве, кроме каменистых. Для постройки на неуверенной местности хорошо бы осмотреть дома, которые уже давно построены и не имеют перекошенных свай. С таких зданий нужно взять пример для более уверенного строительства. Если такой возможности нет, то лучше обратиться к специалистам.

Пошаговая инструкция по устройству фундамента своими руками

Расчет и подготовку проекта основания для дома, будь то свайно-ленточный фундамент, лучше всего поручить профессиональному проектировщику. Если сваи по высоте и толщине подобрать неверно, то долго железобетонная опора и здание на ней не прослужат.

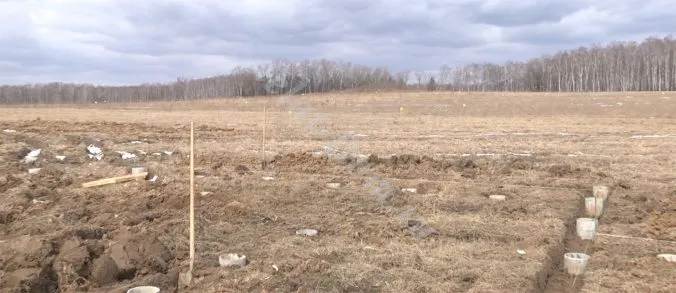

Разметка фундамента на участке

Разметка на участке

При этом закладывать параметры «про запас» тоже не стоит, это приведет лишь к увеличению стоимости работ. Как таковое устройство фундамента своими руками рассматриваемого вида не должно вызвать трудностей. Ниже приведена краткая пошаговая инструкция позволит быстро разобраться во всех нюансах этого процесса.

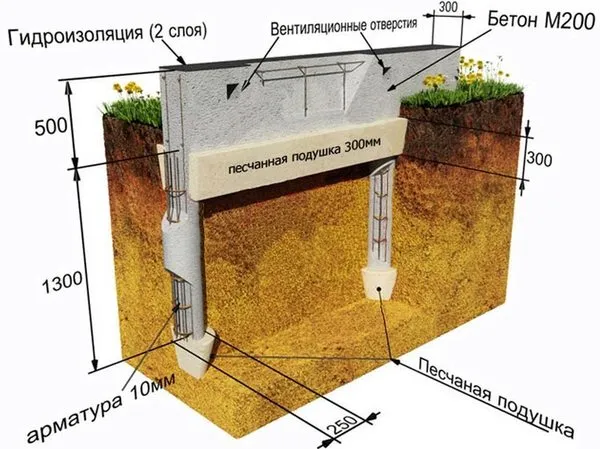

Чтобы сделать фундамент из буронабивных свай и монолитного ростверка, необходимо:

  1. Выбурить либо выкопать ямы под опорные столбы по схеме «по углам дома и с шагом 1–2 метра под лентой».

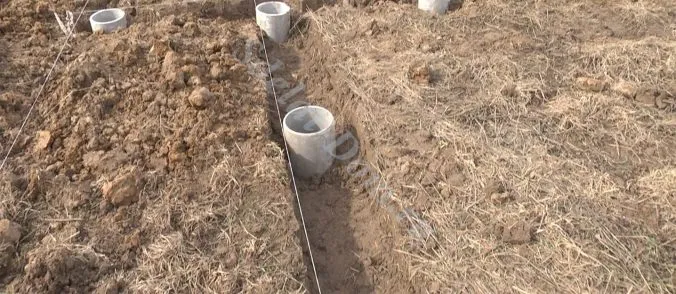

    Бурим сваи и вставляем асбестоцементные трубы под сваи

    Бурим сваи и вставляем асбестоцементные трубы под сваи

  2. Насыпать и утрамбовать на дне “скважин” 30-сантиметровую песчаную, а затем на ней залить из бетона подошву для опорных столбов толщиной еще на 20 см.

  3. Опустить в землю трубы из асбестоцемента, выполнить их армирование прутками сечением 10–12 мм и залить бетонным раствором.

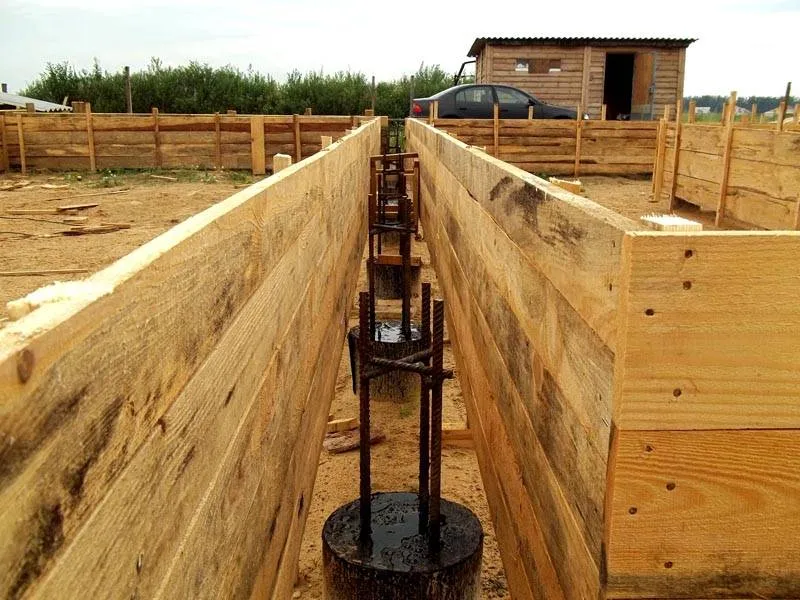

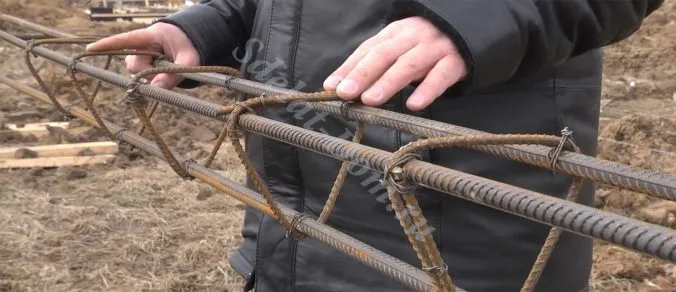

    Вяжем арматуру под сваи

    Вяжем арматуру под сваи

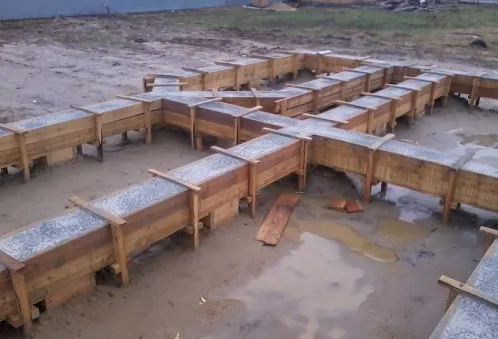

  4. Сделать опалубку для ленты.

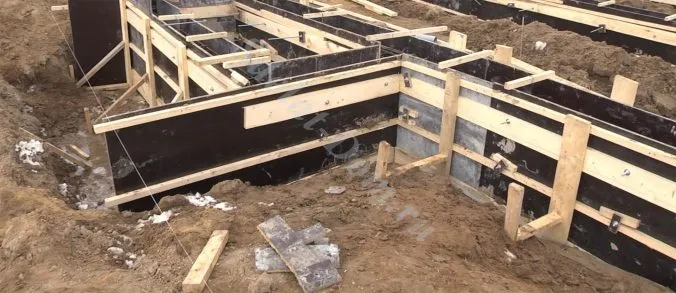

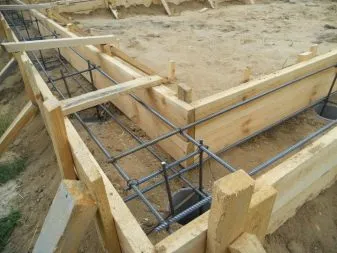

    Собираем опалубку

    Собираем опалубку

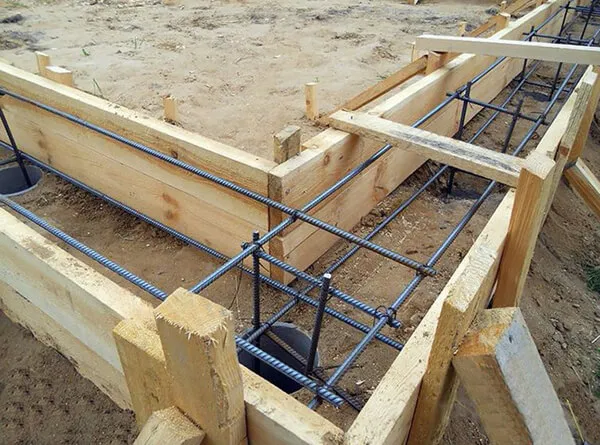

  5. Уложить арматуру ростверка и залить ее бетоном.

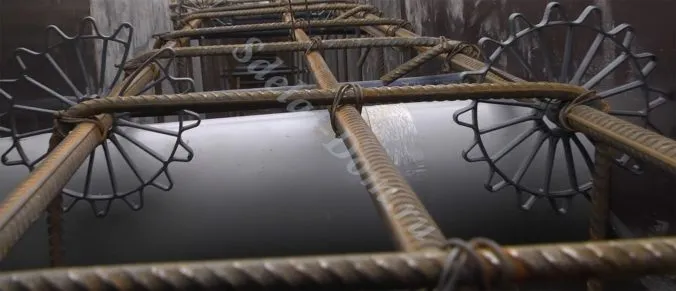

    Арматура не должна касаться краев опалубки

    Арматура не должна касаться краев опалубки

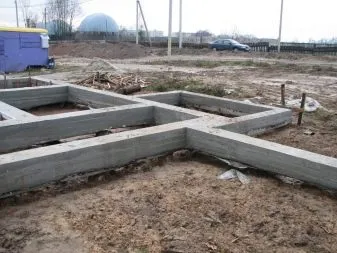

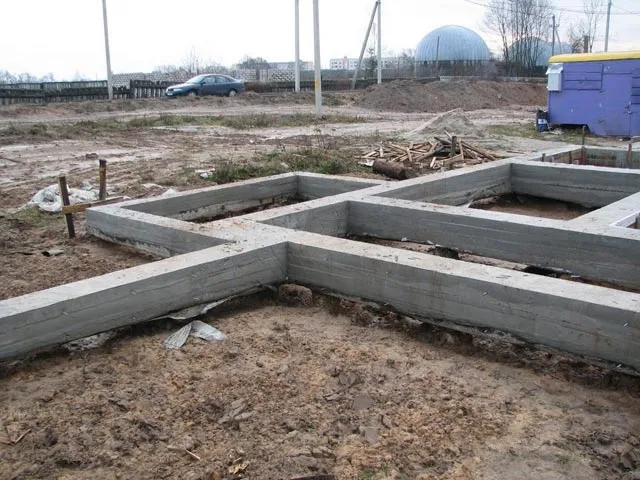

    Заливаем и свайно-ростверковый фундамент готов

    Заливаем

  6. Выполнить гидроизоляцию.

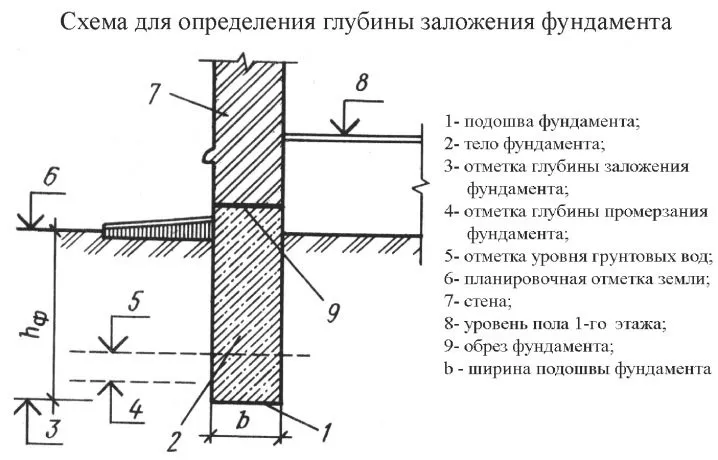

Нижний край опор должен находиться ниже точки промерзания грунта. При этом скважины под сваи делаются на 10–15 см шире взятых асбестоцементных труб. Чтобы столбы прочней стояли на месте, в нижней их части обустраивается расширяющаяся бетонная подошва. Ямы в земле под опоры по ширине делаются как раз под ее размеры.

Гидроизоляция бетона выполняется рубероидом либо мастикой. Подойдет даже гибкая черепица из модифицированного битума. Правда обойдется она дороже обычной толи.

Технология возведения

Порядок действий:

  • Подготовка. Площадь участка освобождается от посторонних предметов и растений, производится тщательная разметка. Колышками отмечаются точки установки свай.
  • Подготовка скважин. На отмеченных точках производится бурение на заранее определенную глубину. Внутрь скважин сразу закладываются гильзы из пластиковых труб или свернутого рубероида. Собирается и опускается в каждую скважину арматурный каркас.
  • Заливка бетона. Полости скважин заполняют бетоном, штыкуют его, удаляя пузырьки воздуха. Залитый бетон выдерживают в течение 20 дней до набора конструкционной прочности.
  • Сборка опалубки. Пока застывают скважины, производится тщательная сборка опалубки под заливку ростверка. Обычно используют обрезную доску толщиной 25-40 мм. Щиты собирают и устанавливают в нужном положении, контролируя совпадение по осям и горизонтали. Внутренняя часть застилается полиэтиленом или рубероидом.
  • Арматурный пояс. Каркас собирается и устанавливается внутрь опалубки. Арматура, торчащая из скважин, сваривается со стержнями ростверка, образуя единый пояс.
  • Заливка ростверка. После затвердения скважин производят заливку ростверка. Используется бетон марок М200 и выше. Заливку выполняют за один раз, без длительных перерывов. После этого раствор штыкуют, накрывают полиэтиленом или мешковиной и выдерживают 28 дней до полного застывания.

Опалубку можно снимать через 10 дней после заливки. По окончании срока выдержки приступают к дальнейшим работам.

421412

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий по монтажу железобетонного ростверка, расположенного на высоте 30 см над уровнем грунта (один из наиболее сложных вариантов).

Порядок действий:

Подготовка

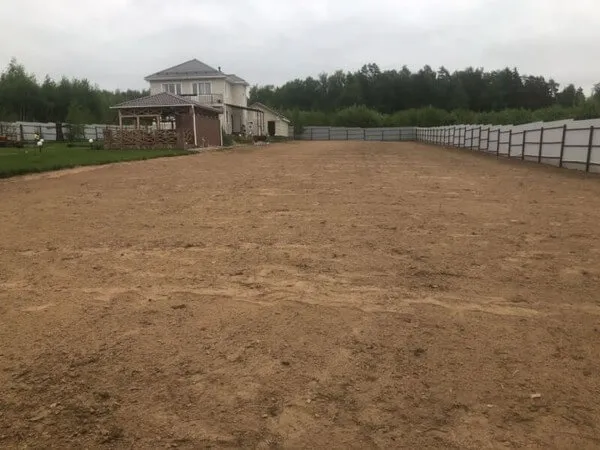

Производится очистка и планировка участка (если это необходимо). Удаляют все посторонние предметы, растения и прочие помехи.

С помощью колышков производят разметку участка. Для забивных свай она заключается в установке одного колышка на оси опор, для буронабивных отмечаются линии внешнего и внутреннего периметра. Также для них необходимо предварительное бурение скважин, которое производится по результатам пробного бурения.

Оно определяет глубину залегания плотных слоев грунта и производится в любом случае, так как дает возможность определить длину стволов.

8

Установка свай

Забивка свай производится с помощью специальных машин.

Необходимо составить схему погружения, чтобы готовые сваи не отсекли точки установки следующих опор.

Обычно установку производят по спирали или змейкой, последовательно переходя от одной точки к другой.

Для буронабивных свай производят гильзование скважин (погружение трубы из свернутого рубероида или куска пластиковой трубы нужного диаметра). Затем собирают и опускают в скважину армпояс, размеры которого надо выбрать так, чтобы он легко входил в отверстие.

Длина арматуры должна превышать длину скважины, чтобы впоследствии ее можно было жестко связать с армпоясом ростверка. Затем производится заполнение скважины бетоном и выдержка в течение положенного времени (28 дней).

9

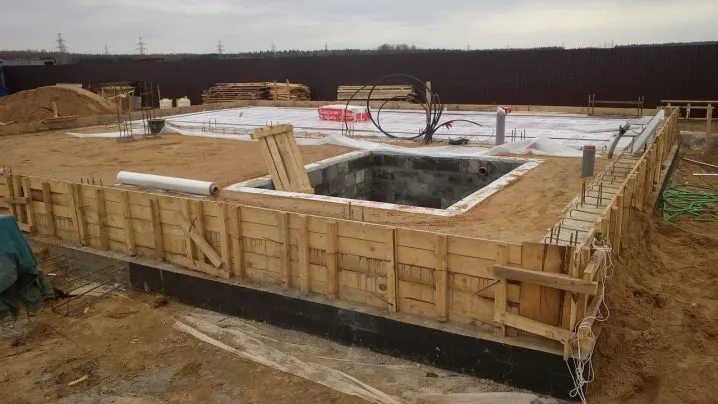

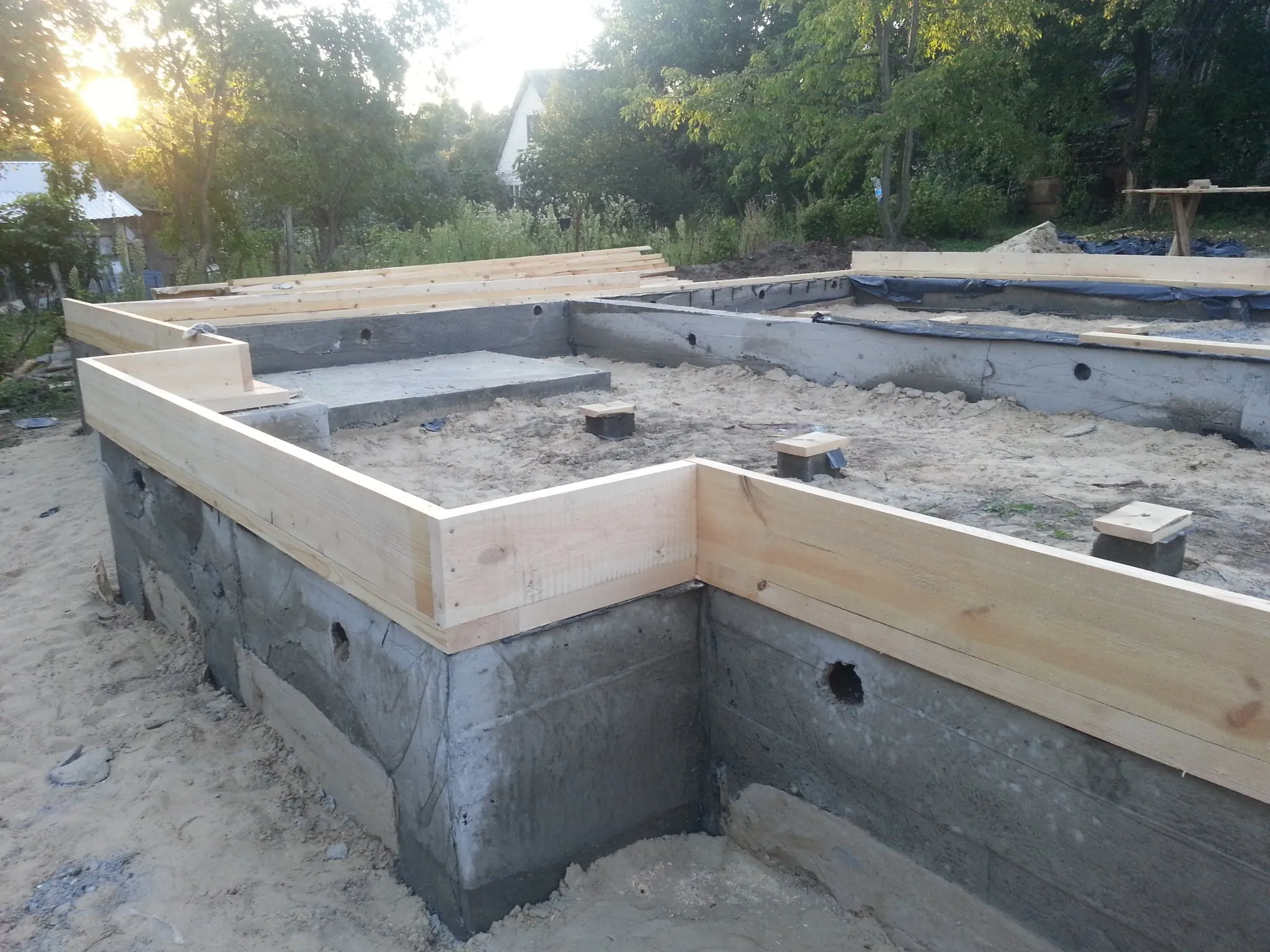

Строительство опалубки

Для постройки опалубки не обязательно выжидать срок затвердения бетона в скважинах. Если использованы забивные сваи, то обычно выжидают около недели, чтобы ствол «обсосало» (строительный термин, обозначающий восстановление грунта и плотное прилегание к боковым стенкам).

Опалубка представляет собой род длинного деревянного лотка, внутренние размеры которого повторяют форму будущего ростверка.

Сборку производят из обрезных досок, стараясь не допустить образования щелей и промежутков.

Высота опалубки должна несколько превышать высоту ростверка. Для жесткости нижнего отдела на землю устанавливают ряд подпорок, исключающих прогиб днища опалубки. Внутренняя часть устилается полиэтиленом, препятствующим выход воды или материала из опалубки.

10

Создание армпояса

Арматурный каркас создается по обычной технологии — рабочие стержни с помощью гладкой вспомогательной арматуры устанавливаются в нужном положении согласно проектной схемы и общих правил.

Важным моментом является жесткое соединение арматуры свай и армпояса ленты, для которого лучше всего использовать сварку. Остальные элементы соединяют путем вязки мягкой проволокой.

11

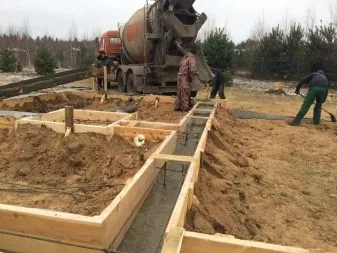

Заливка бетона

Заливку бетона производят после окончательного затвердения бетона в сваях.

Это важно, так как вес железобетонного ростверка очень велик и способен деформировать не застывший бетон.

Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой.

Через 10 дней снимают опалубку, после чего выдерживают ленту до полного застывания, которое наступает через 28 дней после заливки.

12

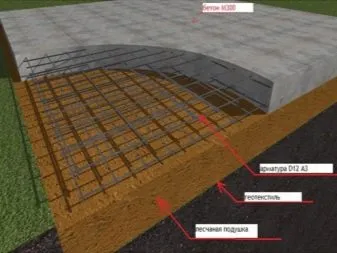

Полы по грунту

Полы по грунту применяют при создании конструкции ростверка, погруженной в грунт. Если имеется воздушный зазор, создание пола по грунту становится слишком сложным, неэффективным и нецелесообразным.

Внутренняя часть ленты засыпается слоем песчаной подушки. Затем на нее укладывают слой геотекстиля и засыпают щебень, на который через дополнительный слой геотекстиля насыпают слой щебня.

Всю засыпку последовательно уплотняют, добиваясь максимально возможного результата. Затем заливают слой стяжки, на который укладывают теплоизолятор.

Поверх него вновь заливают стяжку, внутрь которой монтируют систему теплого пола.

На эту стяжку можно настилать финишное покрытие. Пирог пола получается достаточно многослойный, но он обеспечивает качественный обогрев и препятствует теплопотерям из-за контактов с грунтом.

13

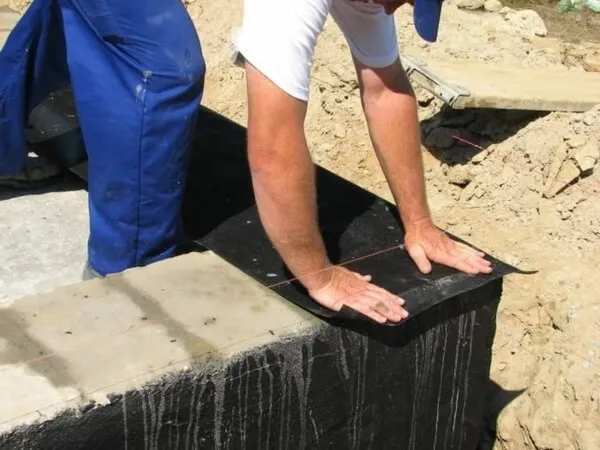

Технология гидроизоляции

Гидроизоляцию ростверка выполняют при помощи одного из наиболее распространенных материалов:

  • Горячий битум.
  • Битумная мастика.
  • Оклейка рубероидом.
  • Нанесение пропиточных составов.

Наиболее простым и быстрым вариантом является использование битумной мастики, которая отлично выполняет свои задачи и продается в готовом к употреблению виде. Наносится валиком или кистью, обычно в один или два слоя.

14

Схема утепления

Для утепления используются водонепроницаемые материалы:

  • Жидкий пенополиуретан.
  • Экструдированный пенополистирол (пеноплекс).
  • Пенопласт.
  • Керамзит.
  • Пеностекло и т.д.

Наиболее удобным и эффективным вариантом считается пеноплекс, который наклеивается плотным слоем на всю поверхность ростверка, как внутреннюю, так и внешнюю.

Несколько хуже, но значительно дешевле использовать пенопласт, который также устойчив к воздействию влаги и является отличным теплоизолятором, но обладает способностью крошиться и избыточной хрупкостью.

15

Использование

Сравнивая плюсы и минусы свайно-ростверковой фундаментной конструкции, сразу видно, что первых гораздо больше вторых. Подобное основание подходит как для небольших хозяйственных построек, так и для одноэтажных частных домов из пенобетона или кирпича. При этом сделать все можно без проблем самостоятельно. Земляных и бетонных работ придется выполнять не так много, а устройство самой конструкции – предельно просто.

Основные ошибки при возведении

Типичными ошибками, которые часто встречаются при строительстве свайно-ростверковых оснований, являются:

  • Слабое соединение свай и ростверка, снижающее устойчивость и прочность конструкции.
  • Отсутствие воздушного зазора между высоким ростверком и грунтом.
  • Увеличенные пролеты между сваями, вызывающие прогиб балок ростверка и появление трещин между основанием и стенами.

Все эти ошибки являются следствием недостатка опыта у строителей или неправильного расчета свайного поля, допустившего слишком большие расстояния между опорами. Все эти недочеты требуют устранения путем усиления соединений, установки дополнительных опор и создания качественного фальш-цоколя.

Работы достаточно сложные и ответственные, но совершенно необходимые, иначе срок службы дома будет значительно уменьшен.

Свайно-ростверковый фундамент: в каких случаях используется, плюсы и минусы

Во время сооружения свайного фундамента с ростверком неопытными мастерами допускается ряд ошибок, о которых стоит знать. Среди них можно выделить:

  • разделенность конструкции;
  • отсутствие амортизирующего слоя;
  • малая глубина заложения;
  • ошибки в расчетах.

Первая ошибка при сооружении свайного фундамента с ростверком заключается в том, что отсутствует перевязка между сваями и ростверком. В этом случае прочность фундамента ставится под сомнение, т. к. два основных модуля фундамента практически не взаимодействуют между собой. Если укладка ростверка в фундаменте из свай осуществляется на грунте, который является пучинистым, тогда потребуется предусмотреть воздушный зазор между ростверком фундамента и грунтом или уложить под ростверк до заливки фундамента утеплитель в видео экструдированного пенополистирола.

Свайно-ростверковый фундамент: в каких случаях используется, плюсы и минусы

Малая глубина заложения в фундаменте такого типа относится не к ростверку, а к сваям. Если сваи для такого фундамента будут находиться не на достаточной глубине, то невозможно будет говорить о достаточной опоре. Со временем сваи, а соответственно и весь фундамент может просесть, что приведет к разрушению здания. Если уровень расположения свай не прошел точку промерзания, тогда фундамент будет поднят при замерзании почвы зимой. Часто ошибки допускаются во время расчетов. Чтобы проблем не возникло, лучше обратиться по этому вопросу к специалистам.

Фундамент с ростверком на сваях: рекомендации

Часто, с целью экономии, застройщики берутся строить фундамент с ростверком самостоятельно. Как правило, они применяют для устройства свай буронабивной метод. Интернет изобилует подобного рода инструкциями на этот счет.

Мы не рекомендуем строить фундамент подобным способом, так как Вы рискуете в скором будущем жить в разрушающемся доме.

Справедливости ради стоит отметить, что в некоторых случаях такой вариант может обеспечить надежность строения. Все зависит от состояния грунтов, глубины бурения и качества бетона.

Но в большинстве случаев строительство, без предварительного исследования грунта и точного соблюдения технологии изготовления буронабивных свай, лучше не производить.

Наша компания погружает сваи под любой тип свайного фундамента в строгом соответствии с  требованиями СНиП и проектом строительства. Уровень подготовки и опыт наших специалистов позволяет решать задачи оперативно и с высоким качеством проведения свайных работ.

Источники

  • https://sdelat-dom.ru/stroitelstvo/fundament/svajno-rostverkovyj-fundament/
  • https://2proraba.com/fundament/svajnyj-fundament-s-rostverkom.html
  • https://stroy-podskazka.ru/fundament/svajno-rostverkovyj/
  • http://stroitelnyj-portal.ru/tehnologii/fundament/chto-takoe-rostverk-instruktsiya-po-montazhu.html
  • https://expert-dacha.pro/stroitelstvo/fundament/svajnyj-f/rostverkovyj-montazh.html
  • https://stroim-domik.org/stroitelstvo/fundament/svajnyj/sv-rostverkovyj
  • https://prorab2.ru/fundament/svaynyy-fundament/svayno-rostverkovyy-fundament-plyusy-i-minusy.html
  • https://expert-dacha.pro/stroitelstvo/fundament/svajnyj-f/rostverkovyj.html
  • http://ustanovkasvai.ru/stati/72-fundament-s-rostverkom-na-svayakh

[свернуть]

Навигация по записям

В чем преимущество свайного фундамента?


Свайный фундамент имеет ряд преимуществ, в том числе:

  1. Устойчивость: Сваи обеспечивают хорошую устойчивость и жесткость на больших глубинах, поэтому этот тип фундамента часто используется в условиях, когда необходимо построить здание на неровных или песчаных грунтах.

  2. Экономия времени и средств: Установка свайных фундаментов может быть быстрее и дешевле, чем установка других типов фундаментов, таких как монолитные или блочные.

  3. Меньшие воздействия на окружающую среду: Установка свайных фундаментов не требует значительного удаления земли и не вызывает значительных воздействий на окружающую среду.

  4. Повышенная защита от землетрясений: Сваи могут предоставить дополнительную защиту п

Несмотря на то, что строительство свайного фундамента может быть дороже, чем строительство обычного фундамента, оно имеет несколько преимуществ:

  1. Устойчивость: Свайные фундаменты обладают отличной устойчивостью и не требуют дополнительных мер поддержания устойчивости.

  2. Простота установки: Свайные фундаменты можно легко установить, поскольку они не требуют много материалов и труда.

  3. Низкие затраты на землеустройство: Свайные фундаменты не требуют много землеустройства, поэтому они являются хорошим выбором для площадок с неровным или сложным рельефом.

  4. Легкость доступа: Свайные фундаменты можно легко достать для проведения ремонтных работ или других необходимых мероприятий.

Добавить комментарий
