Собственноручно создаем свайно-ростверковый фундамент — пошаговая инструкция

Фундамент на сваях с ростверком является структурой, обладающей высокой прочностью и долговечностью. Он идеально подходит для возведения жилых домов как на обычном, так и на менее устойчивом грунте. Если интересует, то можно рассмотреть варианты использования фундамента на сваях с ростверком.

Создавая монолитную конструкцию, эта технология совмещает все преимущества свайного, столбчатого, а также ленточного фундамента. Кроме того, не сложно построить свайно-ростверковый фундамент своими руками. Что для этого нужно, и какие тонкости монтажа нужно знать мы и попробуем разобраться.

Что такое свайно-ростверковый фундамент

Технология строительства свайно-ростверкового фундамента была изобретена в Финляндии, где всегда были проблемы с грунтом, а дома делают из дерева (то есть они достаточно легкие).

Важно! Такой фундамент больше подходит для строительства малоэтажных легких домов (например, каркасных). Для кирпичного строения он также сгодится, главное сделать правильные расчеты по распределению нагрузки на основание.

Свайно-ростверковый фундамент совмещает в себе все плюсы своих прародителей: нагрузка равномерно распределяется по ростверку, а сваи надежно закрепляют фундамент, защищая его от разрушения при пучинистых почвах или проходящих близко к поверхности грунтовых вод.

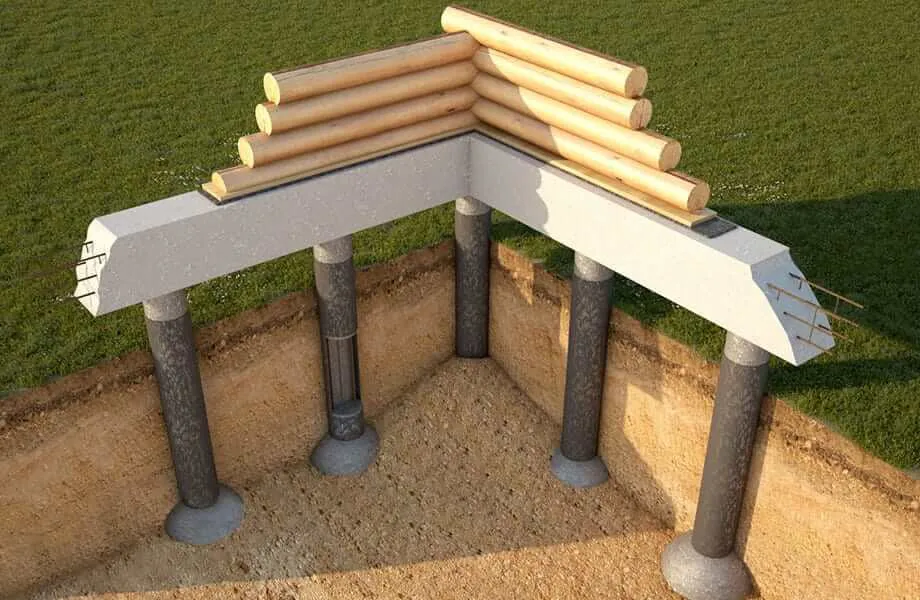

Схематическое изображение свайно-ростверкового фундамента

Устройство фундамента

1. Сваи выступают основой всей конструкции. Они погружаются на глубину ниже уровня промерзания почвы (индивидуально для каждого региона), и принимают на себя всю основную нагрузку.
2. Края свай над уровнем земли связывают ростверковой лентой. Он внешне ничем не отличается от классического ленточного фундамента: ж/б находится под всеми несущими стенами, и принимает на себя основную нагрузку. В конечном итоге выходит монолитный фундамент, который надежно закрепляет конструкцию.

Интересно знать! Сравнивая ростверковый тип фундамента с его прародителями, он определенно выигрывает. Ленточный требует больше финансовых затрат и не обладает такой устойчивостью, а свайный проигрывает в плане распределения нагрузки на основание.

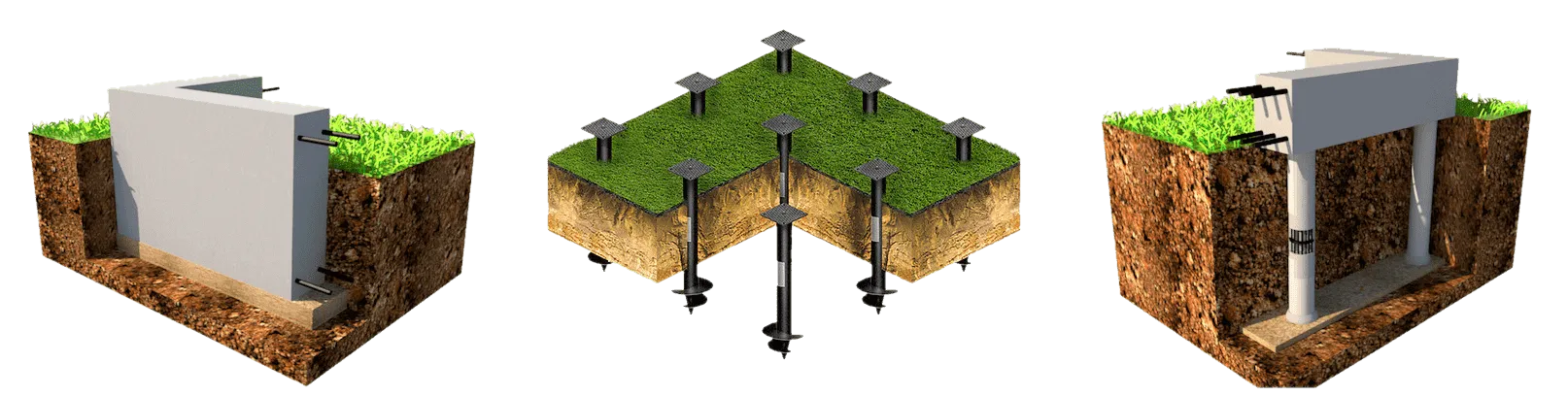

Виды фундаментов (слева направо): 1-ленточный, 2-свайный, 3-ростверковый

Для монтажа обязательно нужны чертежи и схемы сделанные профессионалом, а для точности на земле предварительно делается разметка.

Чтобы противостоять движению почвы необходимо делать мелкозаглубленный фундамент. Для него используются сваи из асбестовых труб, внутрь которых укладывают армирование и заливают бетон. Ниже мы подробно рассмотрим пошаговую инструкцию на этом примере.

Основной задачей ростверка является равномерное распределение нагрузки от всего дома на грунт

Плюсы и минусы свайно-ростверкового фундамента

Любая конструкция имеет свои плюсы и минусы, свайно-ростверковый фундамент — не исключение. Поговорим о них подробнее.

К сильным сторонам такого основания относятся:

• Для монтажа не нужно привлекать строителей и спецтехнику, его можно сделать своими руками.
• Чтобы заложить под него основание потребуется немного времени.
• Невысокие финансовые затраты.
• Это универсальный фундамент для разных типов почвы. Его также можно делать на местности со сложным рельефом.
• Фундамент обладает высокой надежностью, не разрушается при сезонном движении и пучении почвы.

Если сравнивать с классическим ленточным фундаментом, экономия при возведении свайно-ростверкового в среднем составляет 45-50%

Недостатки конструкции:

• Подвал и цокольное помещение исключается, если выбран свайно-ростверковый фундамент.
• Полы первого этажа требуют дополнительного утепления.
• Конечная масса здания под такой фундамент ограничена.

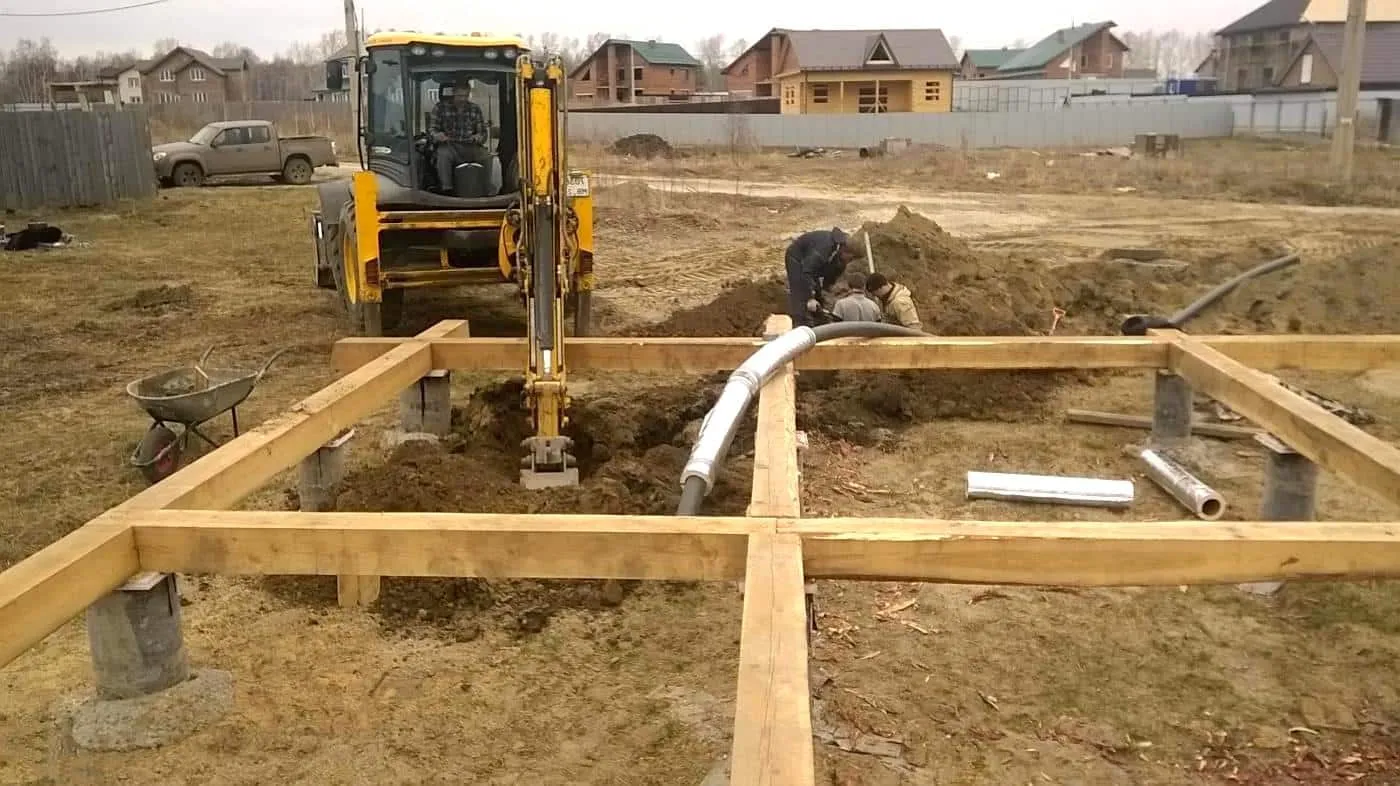

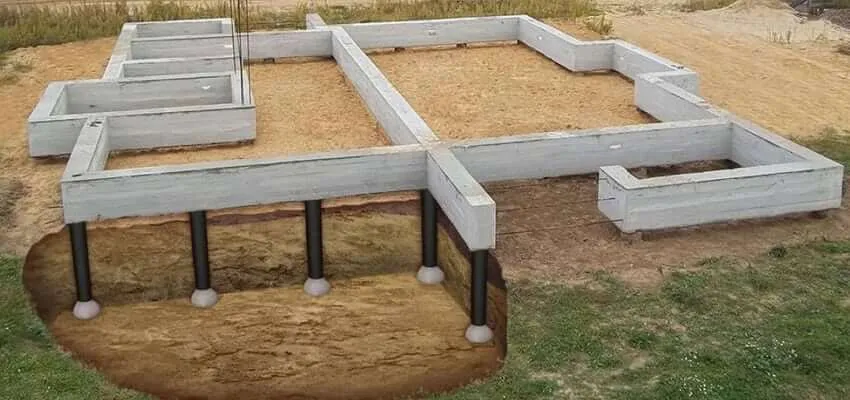

Деревянный ростверк на бетонных сваях

Область применения свайно-ростверкового фундамента

Свайно-ростверковый фундамент в строительстве обычно используется при возведении легких, одно- или двухэтажных строений, в условиях «нестабильной» почвы (пучинистой, болотистой, глинистой). Нередко его применяют в каркасном строительстве.

Такое решения также поможет во время монтажа строений на участке с нестандартным рельефом: например, строительство на пригорке.

При соблюдении всех требований во время монтажа, ростверковый тип фундамента прослужит не одно десятилетие.

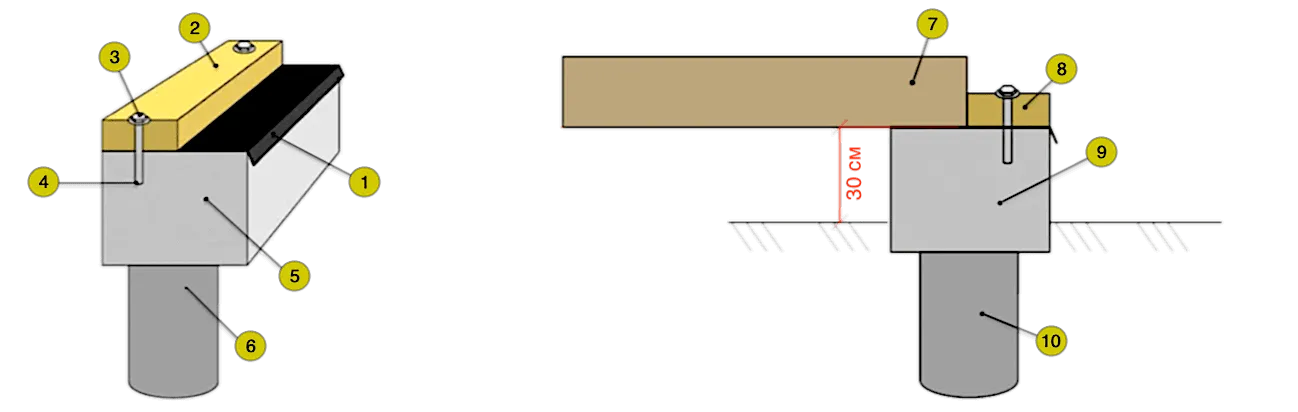

Устройства фундамента с ростверком: 1 — рубероид, 2, 8 — нижняя обвязка, 3 — анкерный болт, 4 — глубина погружения анкера 100 мм, 5, 9 — ростверк, 6, 10 — столб, 7 — лага

Расчет свайно-ростверкового фундамента

Расчет свайного фундамента с ростверком подразумевает вычисление глубины погружения свай. Его рекомендуется доверить профессионалу. Погрешность может привести к преждевременному разрушению всей конструкции.

В целом, для этого необходимо провести целый анализ: изучить особенности грунта, учесть ветряную и снеговую нагрузку, климатические особенности региона и массу всех стройматериалов.

Правильные расчёты фундамента — залог качественного и успешного строительства дома

Рассмотрим алгоритм действий

1. Для начала вычисляем общую массу всех стройматериалов, которые будут использоваться.
2. Затем определяется полезная нагрузка на фундамент.
3. Далее высчитываем снеговую нагрузку, после чего рассчитывается общая нагрузка на фундамент.
4. Завершающим этапом является расчет общей нагрузки на фундамент.
5. Результат предыдущих вычислений умножается на коэффициент.

Так как земля имеет свойство двигаться, подмываться грунтовыми водами, вспучиваться при замерзании, желательно провести качественную оценку грунта. Это исследование играет важную роль при возведении фундамента любого типа.

Геологическое исследование грунта целесообразней доверить профессионалам, поскольку для это требуется определенное оборудование и навыки

Свайно-ростверковый фундамент своими руками

Возведение такого фундамента не требует особых умений и опыта, поэтому желающие построить дом могут справиться с этой задачей самостоятельно. Рассмотрим пошаговую инструкцию монтажа свайно-ростверкового фундамента своими руками.

Очистка и разметка территории

Подготовка участка — один из важнейших этапов строительства, от качества которого будет зависеть комфорт выполнения дальнейших работ. Первое что необходимо сделать — убрать весь лишний мусор и растения.

Важно! Деревья и кусты необходимо выкорчевывать с корнем, иначе они будут прорастать снова и вызывать проблемы при эксплуатации жилища.

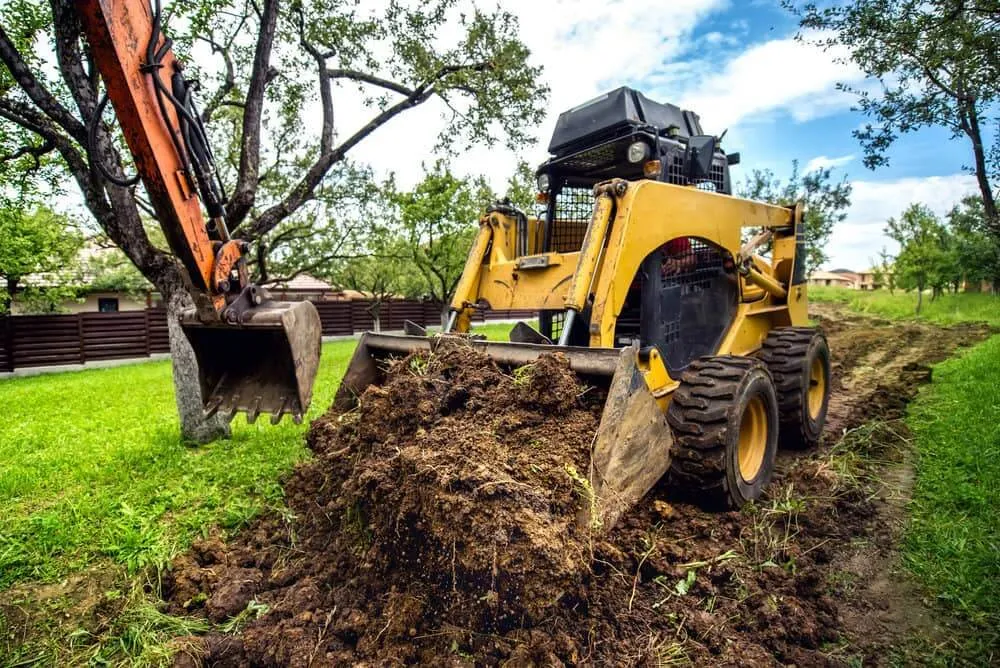

Подготовка земельного участка под строительство жилого дома с использованием небольшого бульдозера и экскаватора

В случае если на территории предусмотрен ландшафтный дизайн, необходимо тщательно удалить всю сорную траву. Если планируется посадка газона или грядки, удаляется верхний слой почвы (4-5 см).

Также на этом этапе проводится разметка участка. Она необходима для более точного выполнения монтажных работ (ровной заливки ростверка и монтажа свай в заранее определенном месте).

Разметка участка под фундамент

Чтобы сделать правильную разметку, чертеж с рисунка в прямом смысле нужно перенести на землю. Важно, чтобы все размеры в точности соответствовали параметрам, указанным в чертежах.

Для работы вам понадобятся следующие материалы:

• нивелир;
• молоток;
• рулетка;
• веревка (леска);
• колышки.

Отдельно отмечаются места для свай. Они распределяются по площади в определенном порядке, чтобы на каждую опору приходился определенный уровень нагрузки (от 800 до 1600 кг).

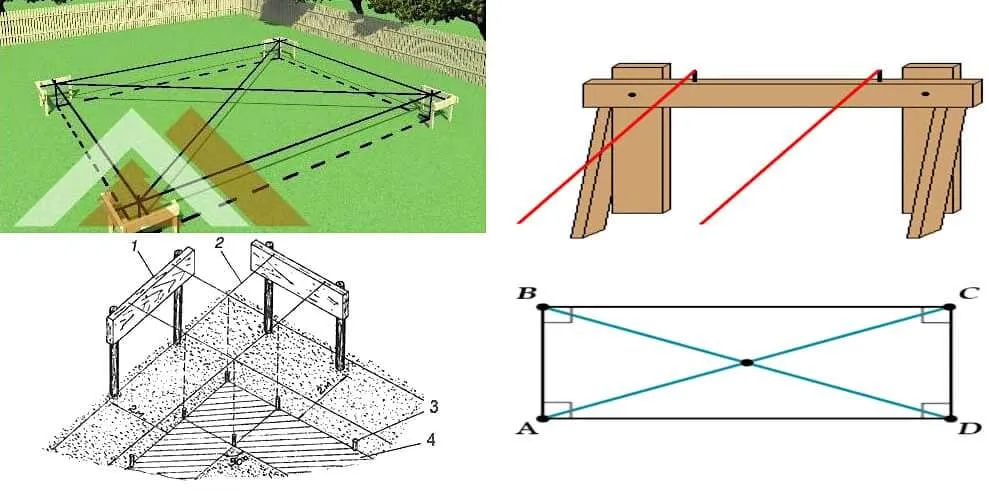

Схема разметки участка под строительство фундамента: 1 — базисный колышек, 2 — сверка диагоналей, 3 — отвес, 4 — уровень

Важно! Опоры устанавливаются на каждом углу будущего строения, а также в местах где будут проходить несущие стены или перегородки.

Бурение скважины для свай

Далее проводят земляные работы. Роют отверстия для свай и траншеи для лент фундамента. Стенки и дно этих траншей тщательно трамбуются, и обязательно засыпается подушка из песка и щебня.

Иногда ростверк делается на определенном расстоянии от земли, тогда траншеи рыть не нужно, но это несколько усложняет процесс заливки ростверка.

Скважины для свай бурятся садовым либо ручным буром. Можно также прибегнуть к услугам бурильно крановых машин, но стоит принимать во внимание, что это приведет к увеличению сметной стоимости строительства примерно на 10%.

Если бурение скважин под столбы будет осуществляться с помощью техники, необходимо обеспечить беспрепятственный подъезд машины к месту работ

Глубина каждого отверстия делается на 50 см больше, чем уровень промерзания почвы. Диаметр каждого отверстия должен быть немного больше, чем 1/3 ширины ленты фундамента. Первые 30 см обязательно засыпают песком и тщательно трамбуют. Это поможет защитить металлические детали от влаги в почве.

Важно! Расстояние между сваями не должно превышать 3000 мм. Чем меньше диаметр столба, тем меньше становится минимальное разрешенное расстояние между сваями.

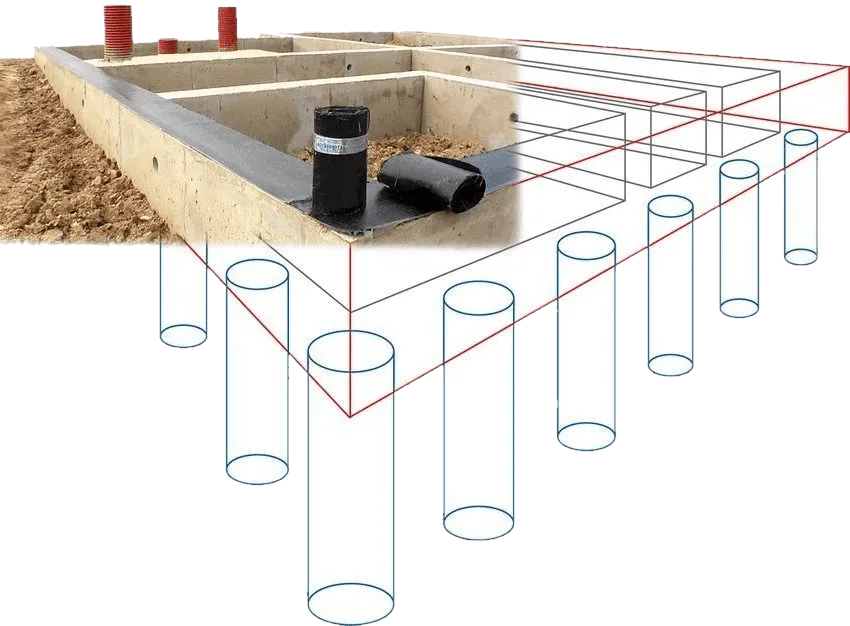

Схематическое изображение подземной части фундамента

Установка свай для фундамента

Теперь формируем «свайное поле», то есть устанавливаем сваи по своим местам. Для возведения простых строений их можно равномерно распределить по периметру рядами.

Иногда сваи устанавливаются в шахматном порядке. Такой порядок размещения опор часто применяется для монтажа ограждений.

На этапе проектирования свайного поля, следует помнить о таких деталях:

1. Выбор свай зависит от типа грунта;
2. Как близко к поверхности проходят грунтовые воды;
3. Диаметр и длина свай зависит от конечной массы строения (чем больше дом, тем мощнее, а значит больше, должны быть сваи). Также это зависит от типа ростверка.
4. Обязательно высчитывается несущая способность опор.

Переходим непосредственно к монтажу свай. Для них делается опалубка, армирование, а после этого лунки заливают бетонной смесью. Рекомендуют начинать заливать бетон только после того, как все земляные работы уже сделаны.

Материалом для свай обычно служат металлические или асбестоцементные трубы большого сечения

Можно использовать винтовые сваи, для монтажа которых не нужно проводить земляные работы. Установка свай в землю происходит в несколько этапов:

1. Заранее отмеченном месте для свай делаем отверстие глубиной 10-15 см.
2. Ставим в нее винт сваи и начинаем вкручивать. Для этого потребуется 3-4 человека.
3. По ходу вкручивания обязательно проверяем ровность вхождения опоры в землю с помощью строительного уровня.

При покупке готовых бетонных опор придется привлекать специальную технику, такие сваи забиваются в землю.

Для каждой опоры обязательно нужно сделать «пятку», на которой она будет надежно стоять. Для этого в скважину засыпается песок, сама свая помещается в скважину и заливается бетоном (примерно на 40 см). Затем опору приподнимают (на 30 см), чтобы бетон растекся под ней и создал опорную подушку.

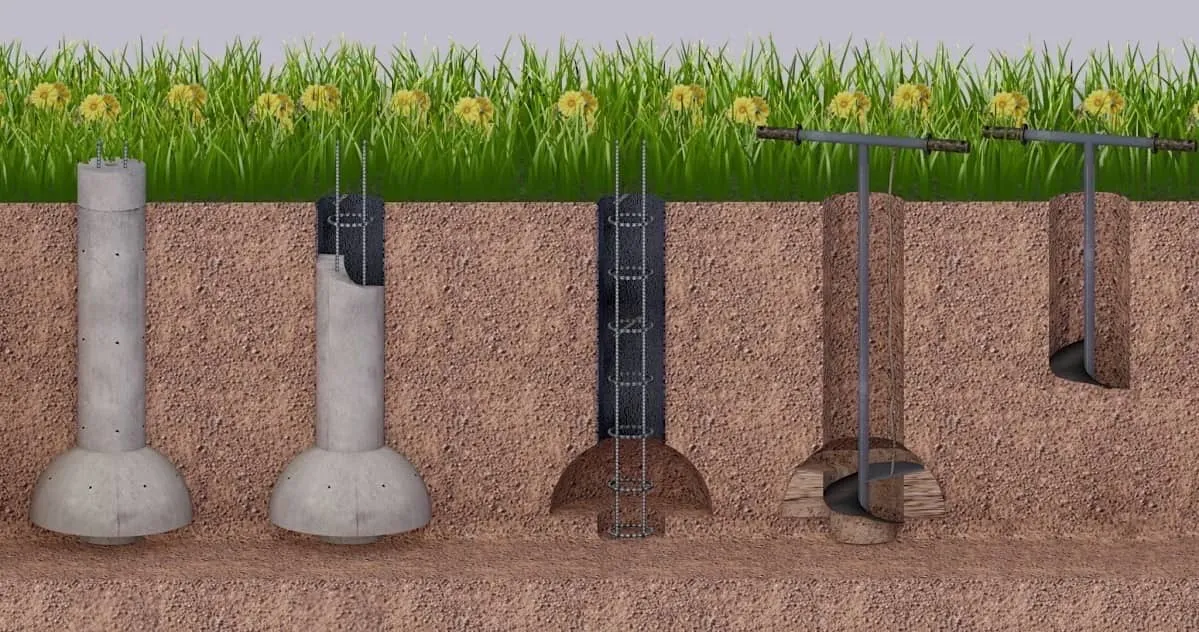

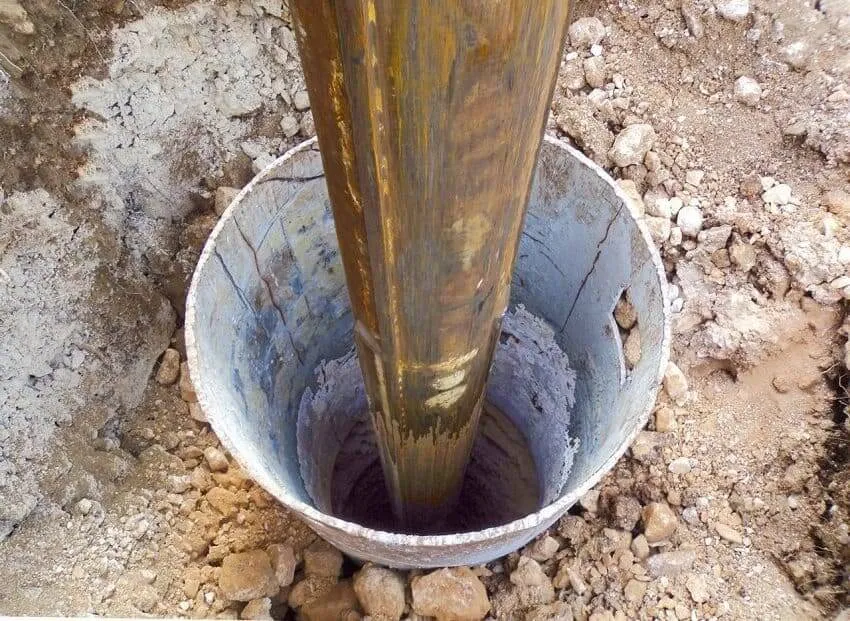

Технология заливки буронабивных свай

Опалубка для фундамента

Перед началом монтажа опалубки необходимо сделать подушку на дне траншеи. Для этого на дно укладывается 10-15 см песка, его заливают водой и тщательно утрамбовывают. Сверху на песок засыпается щебень.

Опалубку можно купить в магазине или сделать самостоятельно из обычных досок, ДСП-панелей. Чтобы материал для возведения опалубки можно было применить повторно, его обязательно оборачивают полиэтиленовой пленкой.

1. Первоначально по периметру будущего роствека через каждый метр вбиваем колья, к которым монтируем щиты опалубки так, чтобы колья-опоры находились с внешней стороны.
2. Чтобы щиты не разошлись, в верхней и нижней части прибивается дополнительная опора. Особое внимание нужно уделить элементам опалубки у нижних углов.

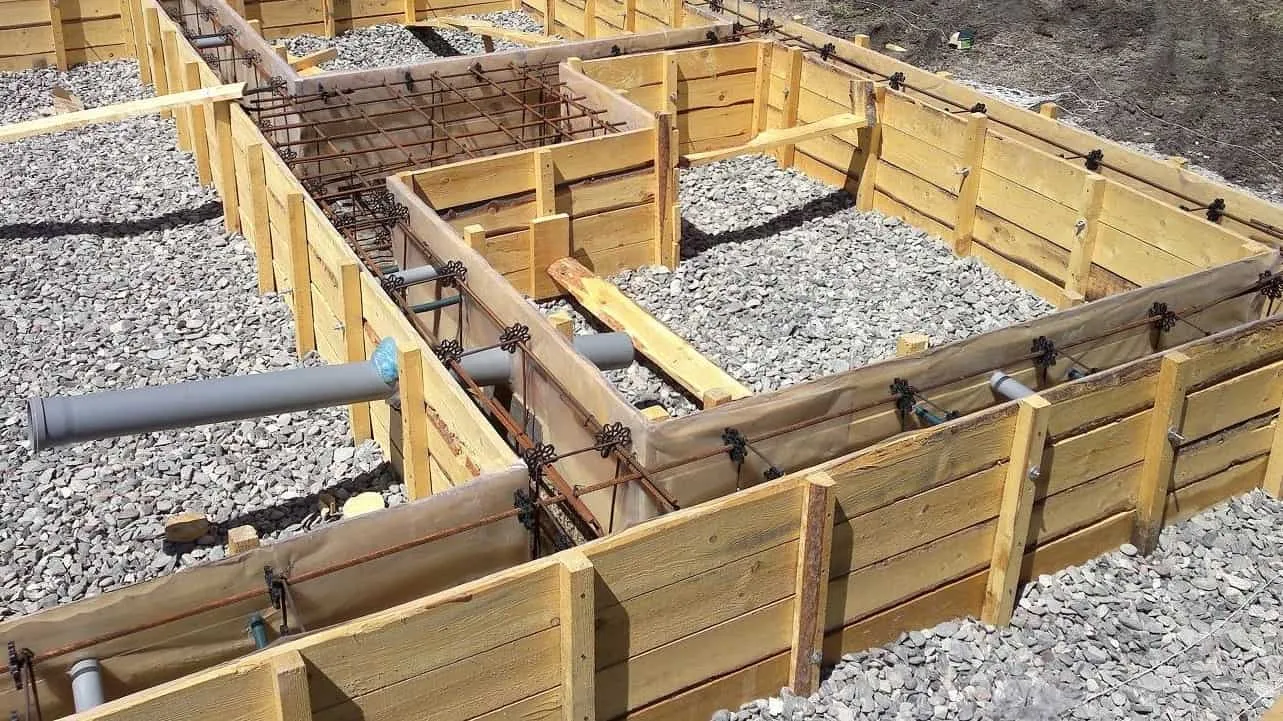

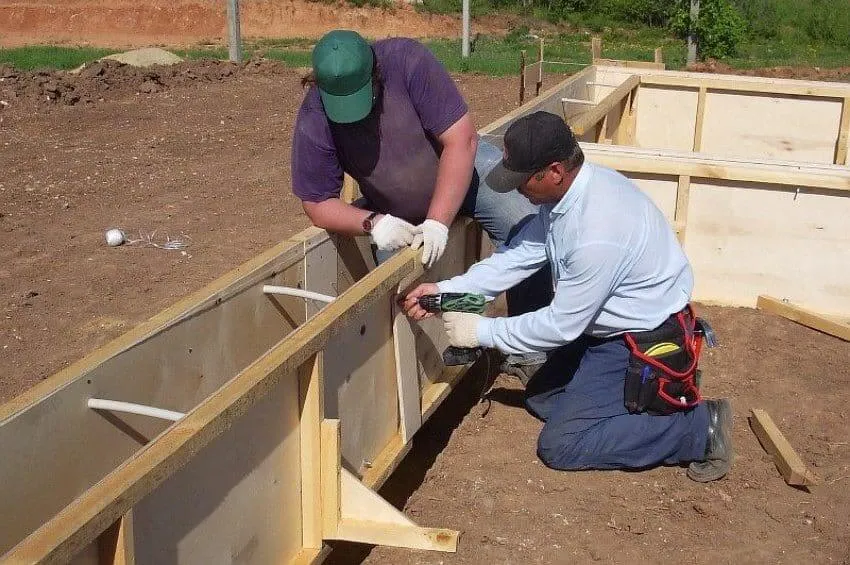

Опалубка для свайно-ростверкового фундамента своими руками

Важно! Высота опалубки должна быть больше, чем предполагаемая высота ростверка на 10-15 см.

Армирование свай и ростверка

Армирование — обязательный этап строительства фундамента, который помогает укрепить всю конструкцию в целом. Для этого, после подготовки опалубки, внутри нее из металлических прутьев собирается трехмерная сетка.

Прутья укладываются в нескольких направлениях, а в местах пересечения связываются прочной стальной проволокой.

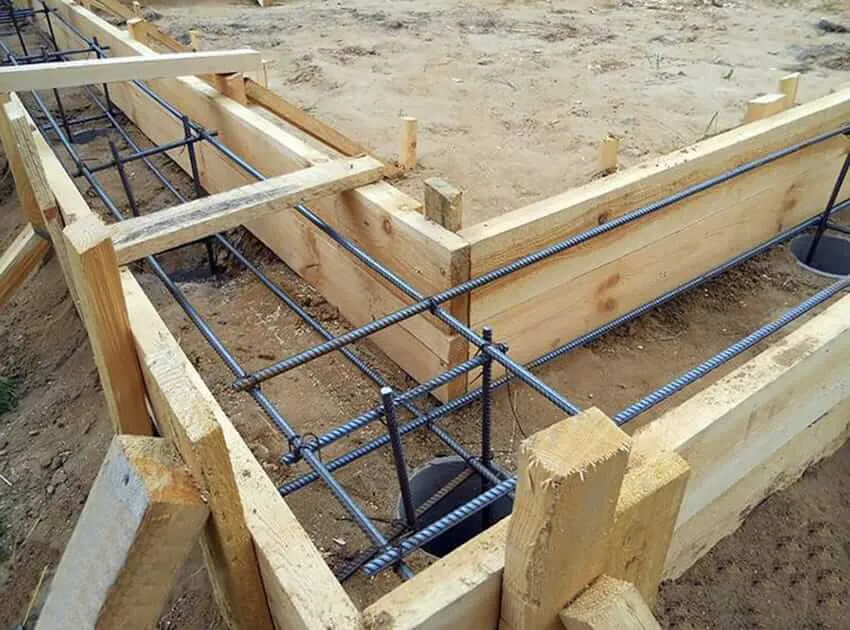

Армирование свайно-ростверкового фундамента

Сваи тоже обязательно армируются. Для этого берут три прута и соединяют их в форме треугольника, после чего помещают на место.

Прутья должны на 20 см выступать выше сваи. Иногда для дополнительного усиления конструкции из прутьев собирается круг полностью.

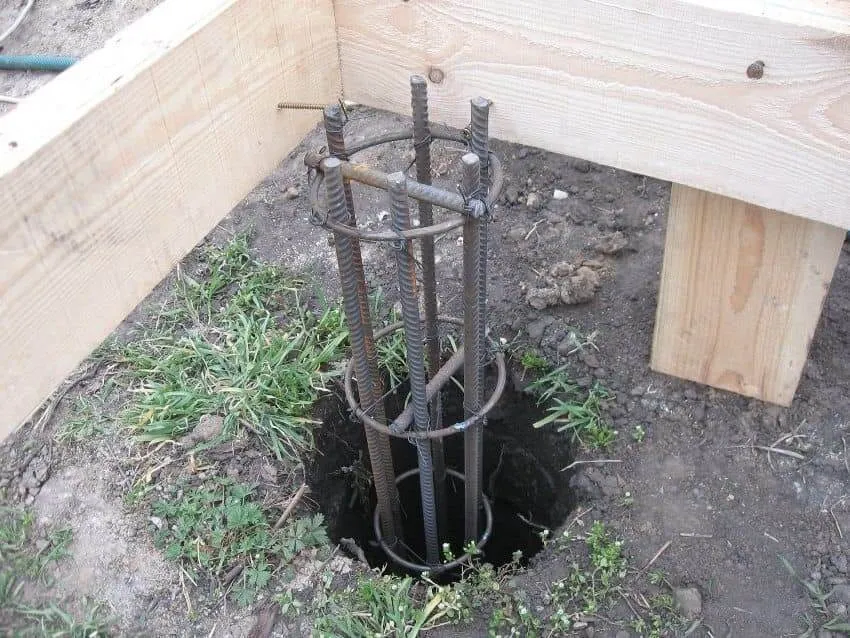

Сваи для фундамента выполненные из арматуры

Заливка раствора

При заливке бетона нужно учитывать некоторые тонкости:

• Плотность готового раствора должна быть средней.
• Перед началом заливки бетона все армирующие прутья должны быть соединены.

Рекомендуется выполнять всю работу по бетонированию одновременно, за небольшой промежуток времени.

При заливке бетона создается определенное давление, поэтому все элементы опалубки должны быть прочны, герметичны и устойчивы к нагрузкам

Порядок действий

1. В первую очередь бетонной смесью заливаются все опорные сваи. Их оставляют на 1-2 суток, чтобы конструкция немного просохла и стала более прочной.
2. После этого заливается сама лента. Для этого рекомендуется использовать несколько бетономешалок и заливать смесь одновременно в нескольких точках.
3. Оставляем фундамент сохнуть на неделю. При необходимости поверхность ростверка выравнивается.

Важно! В дождливую или пасмурную погоду выполнять заливку бетона запрещено, это приведет к снижению прочности всей конструкции.

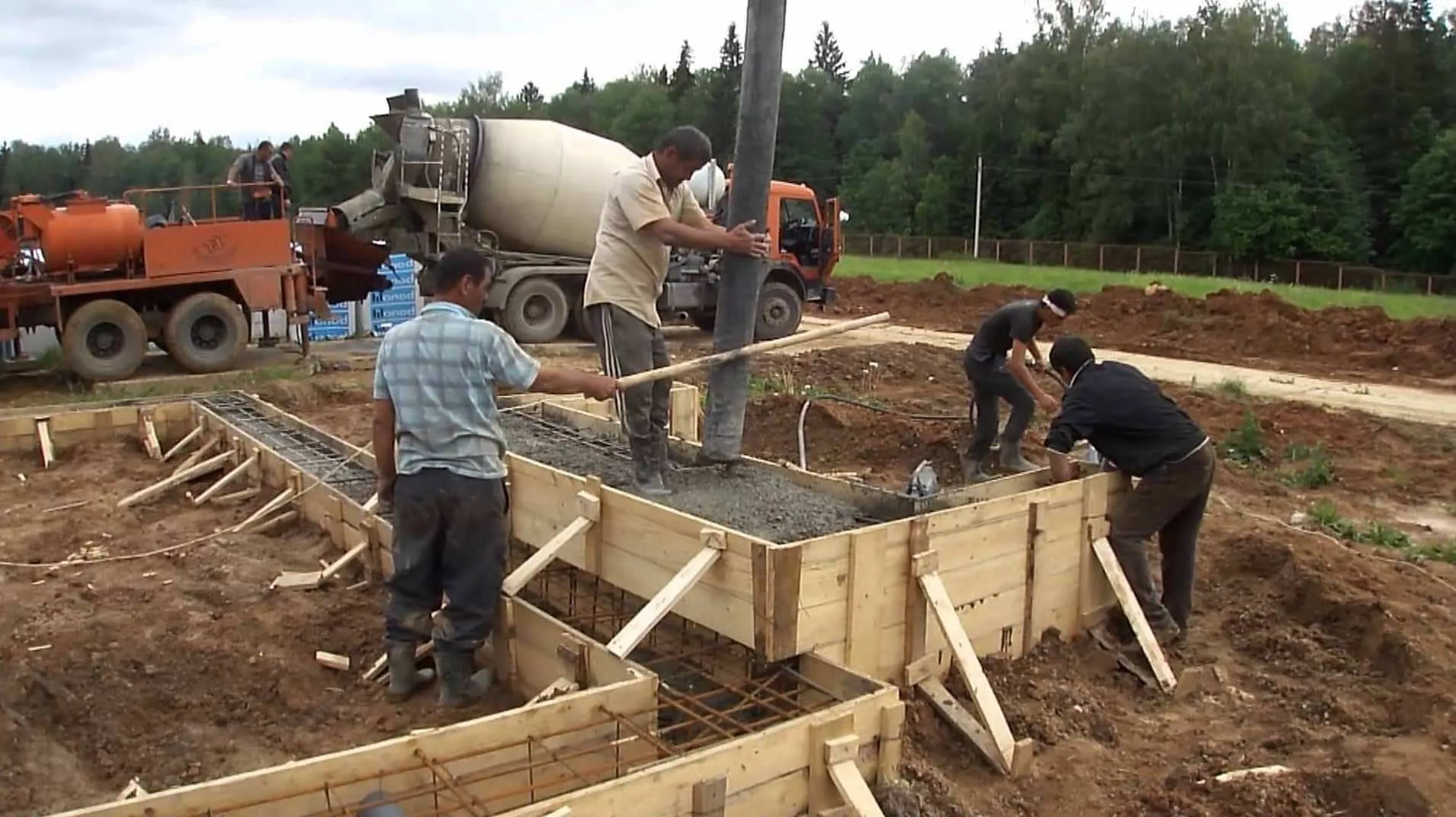

Заливка раствора из бетономешалки

Гидроизоляция утепления

Тепло- и гидроизоляция фундамента помогают защитить от влаги и сырости сам фундамент, также материалы основания дома.

Металлические и асбестовые сваи также нужно покрыть гидроизоляцией, так как со временем из-за коррозии их прочность уменьшается. Для этого можно использовать тот же материал, что и для гидроизоляции ленты фундамента.

Тонкости гидроизоляции:

Для защиты свай, рубероид сматывают в рулон и в таком виде ставят в скважину. В траншее для лент этим материалом полностью устилают стены и дно. Для надежности сверху рубероид можно покрыть горячей смолой.

В свайно-ростверковом фундаменте предусмотрено утепление боковых стен фундамента, которые выступают в качестве цоколя. Для этого используются: пенопласт или пенополистирол, битум и т. д.

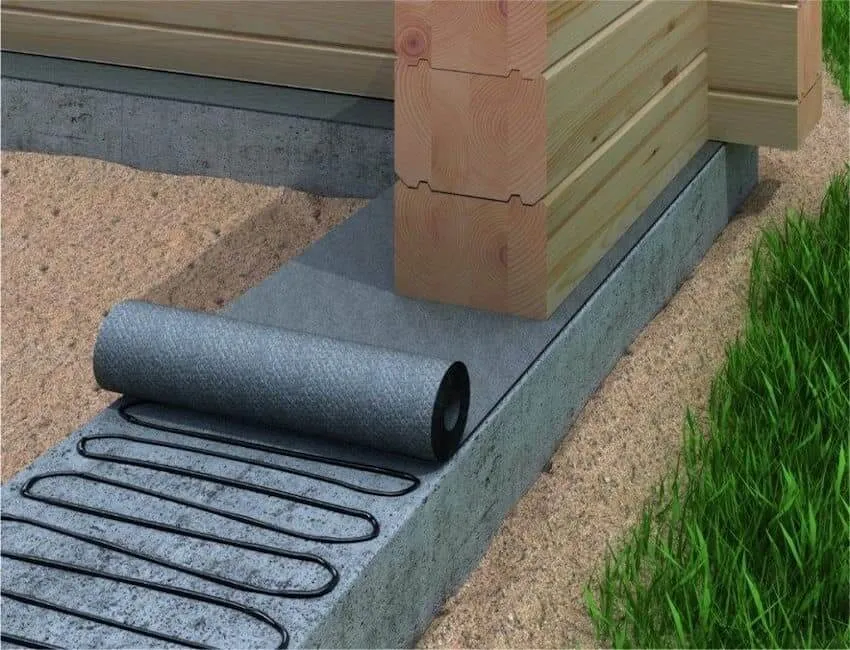

Гидроизоляция верхней части фундамента

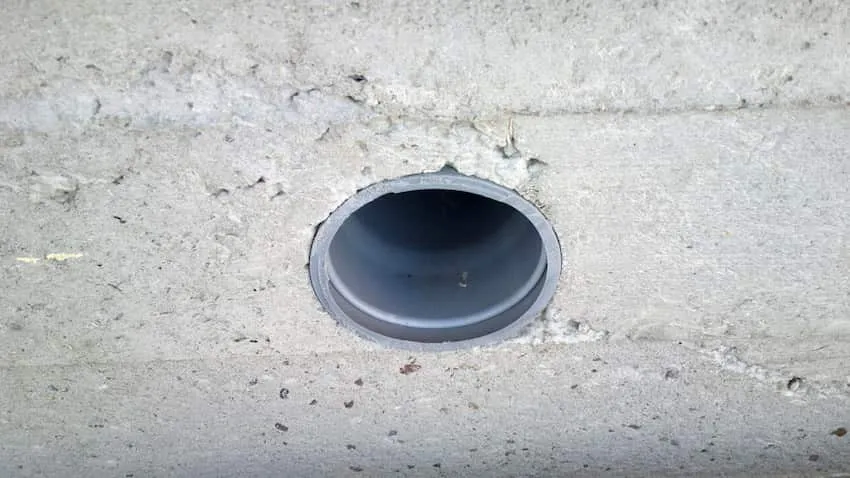

Для защиты основания от сырости и плесени, также важно позаботиться об вентиляционных отверстиях (продухах). Их делают с помощью небольших отрезков пластиковой трубы.

Она укладывается на определенном уровне ленты во время заливки бетона, контур трубы обсыпается песком, чтобы её было легко вынуть. Когда фундамент полностью высохнет, трубу убирают.

Продухи обеспечивают правильную и равномерную вентиляцию всего фундамента

Теперь вы знаете, как сделать свайно-ростверковый фундамент своими руками, используя при этом знания, полученные от изучения данной статьи.

Какой фундамент лучше делать на глине?

При строительстве дома на глинистых почвах необходимо учитывать, что глина может сильно усадиться и набухнуть в зависимости от уровня влажности. Поэтому для таких почв чаще всего выбирают один из следующих типов фундамента:

1. Свайный фундамент: в этом случае основная нагрузка распределяется на сваи, установленные на достаточной глубине, где глина уже не сможет оказывать влияние. При этом сваи должны быть забиты на глубину, где глина уже не сдвигается. Количество и диаметр свай зависит от веса дома и особенностей грунта.

2. Ленточный фундамент на бетонных сваях: в этом случае используется комбинация свайного фундамента и ленточного фундамента. Первоначально сваи забиваются на достаточную глубину, а затем между ними их связывают бетонными лентами.

3. Ленточный фундамент на бетонной подушке: если грунт на участке несколько менее проблематичен, то можно использовать классический ленточный фундамент на бетонной подушке. В этом случае необходимо провести грунтовые исследования, чтобы определить допустимую нагрузку на грунт и размеры фундаментной подушки. При этом также важно обеспечить хорошее утепление фундамента.

Важно понимать, что выбор типа фундамента зависит от множества факторов, включая вес дома, особенности грунта, климатические условия и местные строительные нормы. Поэтому рекомендуется проконсультироваться с профессиональным инженером, прежде чем приступать к строительству.
