Преимущества и недостатки фундамента на винтовых сваях — визуальные примеры в фотографиях

Фундамент является надежным и стойким основанием для прочного и надёжного дома. Построение такого фундамента составляет около 20% от общей стоимости строительства будущего здания.

Есть вариант удешевить эти затраты: возвести фундамент на сваях. Это позволит сэкономить затрачиваемые на строительство средства без потери качества конструкции.

Оправдано строительство на свайных фундаментах в местности с высоким уровнем стояния грунтовых вод, где возможно образование плывунов, а также на вечной мерзлоте.

• Что представляет собой винтовой фундамент
• Виды фундамента на винтовых сваях
  • Обвязка брусом
  • Обвязка швеллером
• Преимущества и недостатки свайного фундамента
• Свайно-винтовой фундамент своими руками

Одним словом, свайный фундамент применяется там, где это целесообразно, а порой и единственно возможно для возведения строения.

Существует несколько разновидностей свайного фундамента, но наиболее популярным в строительстве жилых домов становится свайно-винтовой фундамент.

Что представляет собой винтовой фундамент

Зачастую индивидуальные застройщики, озаботившись строительством дома, не могут никак решить, на каком типе фундамента им остановить свой выбор. А анализ почвы на участке будущего строительства показывает наличие значительного по величине слоя пучинистого грунта.

В этой ситуации оптимальным будет выбор свайно-винтового фундамента, как оптимального для возведения капитального строения на таких почвах, поскольку сваи устанавливаются на глубину промерзания грунта и пучение грунта от мороза на него никак не влияет.

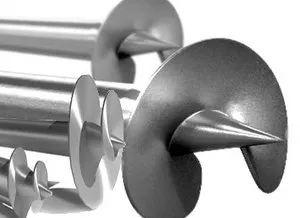

Винтовая свая представляет собой трубу из стали с заострённой в нижней части режущей лопастью. Эта особенность такого вида сваи позволяет ввинчивать её без проблем в самый прочный грунт на любую глубину.

Сваи такой мощности могут потребоваться как при строительстве малоэтажного жилья, так и крупногабаритных сооружений, поскольку они:

• обладают повышенной устойчивостью;
• способны оказывать противодействие силе пучения грунта, вызванной морозом;
• при вхождении в почву винтовые сваи не разрыхляют её, а, напротив, уплотняют.

Так как сваи этого вида ввинчиваются в грунт, подобно гигантским шурупам, они устойчивее своих аналогов. Это обеспечивается действием режущих лопастей, которые не позволяют фундаменту сдвигаться, и малой площадью взаимодействия сваи и грунта.

Вся нагрузка от строения ложится на сваи, от которых, минуя слабые грунты, передаётся прочным, по-другому — посадочным. Если же эти твёрдые грунты залегают слишком глубоко, то сваи-винты наращивают и закручивают, пока не достигнут грунта нужной прочности. После этого каждый свайный ствол бетонируется, монтируются оголовки, и с целью создания жёсткой конструкции, верхние надземные части свай соединяют балками, образуя обвязку.

Виды фундамента на винтовых сваях

Свайно-винтовые фундаменты разнятся по виду обвязки — самого важного этапа работ их закладке. Как было замечено выше, обвязка монтируется, чтобы сваи сохраняли своё положение, то есть представляли собой жёсткую конструкцию. Монтаж обвязки может производиться при помощи бруса, швеллера, двутавра либо бетона. Чаще всего применяется обвязка брусом или швеллером.

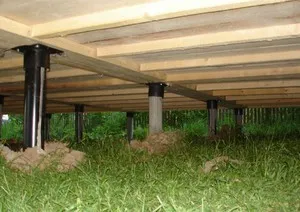

Обвязка брусом

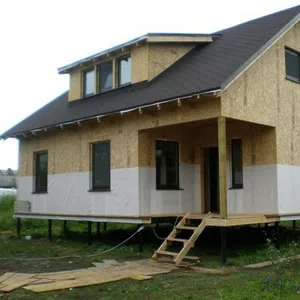

Это наиболее простой и поэтому распространённый способ обвязки, используемый при возведении деревянных строений — домов, бань, других надворных построек.

При монтировании данной конструкции очень важно следить, чтобы все сваи имели одинаковый уровень, чтобы в месте распила, бруски складывались строго под прямым углом и прокладывались между собой жгутом. Сам по себе этот процесс несложен, для его осуществления требуется минимум рабочего инструмента:

• электро- или бензопила;
• измерительная рулетка;
• длинный строительный уровень.

И нужно помнить — от качества выполнения обвязки свай напрямую зависит надёжность, удобство и внешняя привлекательность строения.

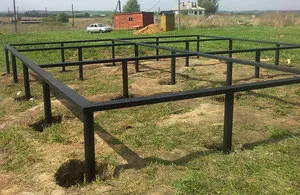

Обвязка швеллером

Ещё более надёжную и прочную конструкцию обеспечит обвязка при помощи швеллера, однако при условии, что будет обустраиваться масштабный фундамент, потребуется специальная подъёмная техника.

Этим приёмом обустройства фундамента пользуются при промышленном строительстве, где работы ведутся профессионалами на специально предназначенных площадках с подъездными путями и достаточным свободным пространством.

Если говорить об индивидуальном строительстве, то такие условия здесь редкость, поэтому и этот вид крепления свай редко применяем.

Тот и другой способ обвязки, кроме прочего, подразумевают обязательную защиту от влаги, чтобы минимизировать риск коррозийных процессов на металлических соединениях и обеспечить долговечность службы брусковых соединений. В связи с этим после окончания монтажа металлические соединения обрабатывают антикоррозийными составами, а деревянные — антисептиками и креозотом.

Преимущества и недостатки свайного фундамента

Изобретённый англичанином Митчеллом примерно двести лет назад и модернизированный инженерами современности свайно-винтовой фундамент имеет массу неоспоримых плюсов, хотя и минусы всё-таки имеются. Итак, преимуществами этой конструкции является:

• возможность монтирования в строго вертикальной позиции в любую погоду в максимально короткие сроки;
• оптимальное решение проблемы при строительстве на сложных грунтах;
• надёжность и долговечность зданий на винтовом фундаменте — гарантированный срок службы до 50 лет;
• безопасность работ по монтажу винтового фундамента для окружающей среды;
• превосходство характеристик винтовых свай по крепости и нагрузкам по отношению к аналогам;
• возможность применения данной технологии возведения фундамента для самых разных объектов, включая пирсы и речные причалы;
• возможность распределения нагрузок на объекте в соответствии с проектной документацией;
• дешевизна по сравнению с другими вариантами возведения фундамента.

Компании, занимающиеся производством и монтированием винтовых свай, как правило, говорят только о преимуществах своих изделий, а между тем, как и везде, здесь имеют место быть и минусы (пусть их существенно меньше, чем преимуществ), о которых следует знать потребителям. Итак, минусы свай-винтов:

• монтаж винтовых свай подразумевает подготовленность и владение определёнными навыками тех, кто его производит, так как ошибки при сборке такого фундамента или несоблюдение технологии поставят под сомнение прочность и долговечность всего строения;
• невозможность сооружения этого варианта свайного фундамента без специализированной техники в условиях скалистой или каменистой местности;
• отсутствие возможности строительства тёплого подвала под зданием на свайно-винтовом фундаменте.

Свайно-винтовой фундамент своими руками

Проектирование и создание фундамента на винтовых сваях (фото смотри ниже) — задача непростая, но при определённом упорстве и старании осуществимая.

Свайно винтовой фундамент технология монтажа

Следует лишь строго руководствоваться требованиями технологии монтажа:

1. Подаём заявку в геодезическую службу для проведения изыскательских работ по определению уровня грунтовых вод и разновидности грунта на вашем участке. После этого вам дадут компетентное заключение о глубине промерзания грунта, расчётном весе будущего строения, возможной нагрузке выпадающего зимой снега.
2. Далее обращаемся к профессионалам за расчётом собственно свайного фундамента для вашего конкретно будущего дома, что тоже непросто, а поэтому во избежание ошибки лучше самому не делать.
3. Пока готовится документация, необходимо подобрать для работы инструмент и материалы.

Необходимые инструменты и материалы:

• сваи нужного размера и оголовки к ним;
• деревянные колышки для разметки строительного участка;
• рулетка для замеров;
• лопаты по количеству монтажников и ломы;

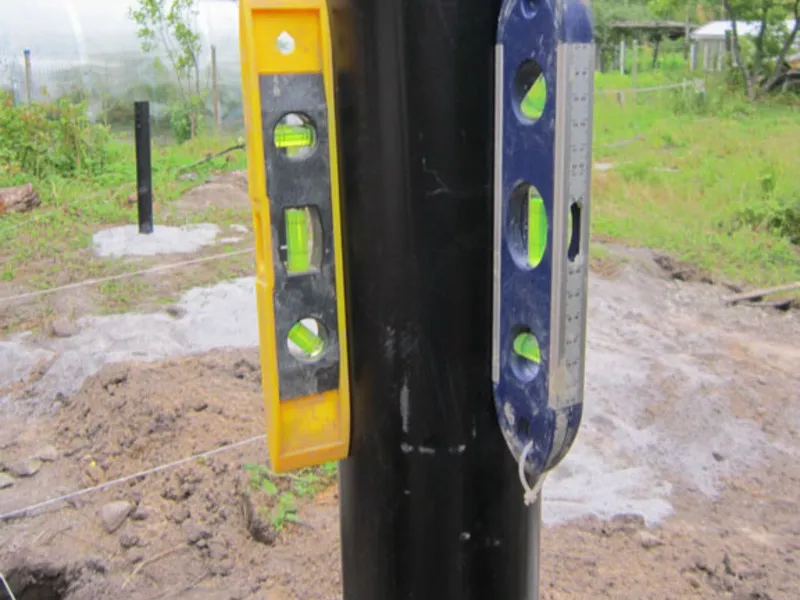

• строительный уровень;
• маркер для работы по металлу;

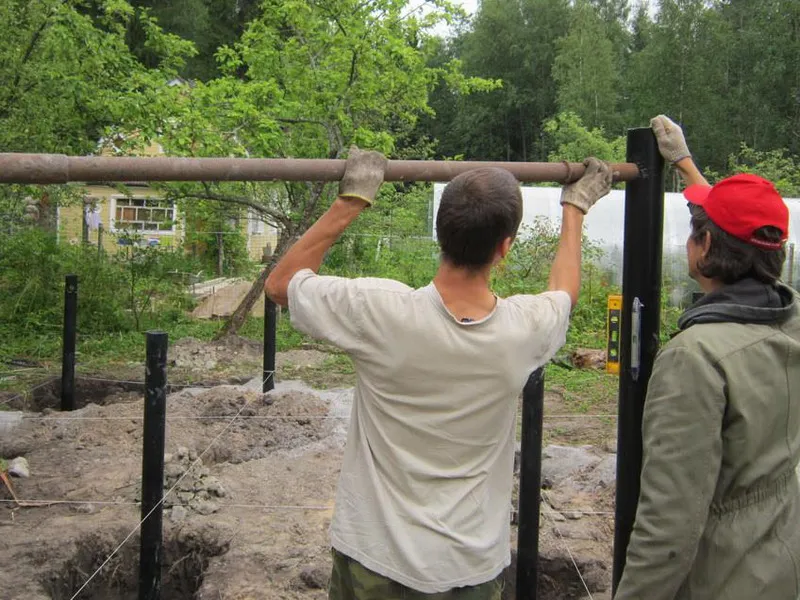

• рычаги (2 металлические трубы длиной в 2—3 м);
• болгарка с алмазными дисками;
• электрогенератор, если нет источника питания;
• электросварочный аппарат;
• исходные материалы для приготовления бетона и ёмкость;
• антикоррозийный состав для покрытия сварочных швов.

Этапы работ:

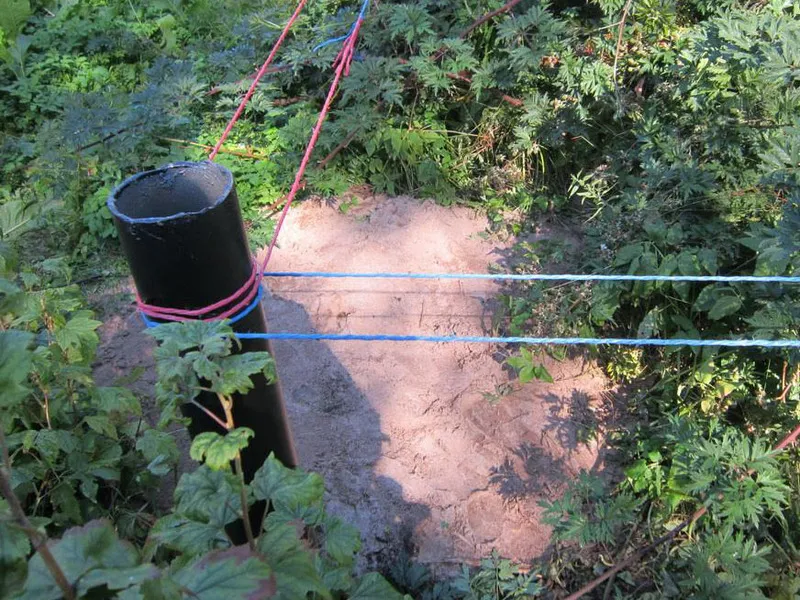

1. Размечаем участок, где будет монтироваться фундамент. При этом нужно помнить, что между опорами не должно быть расстояния более трёх метров, дабы избежать растрескивания основания строения или его провисания.

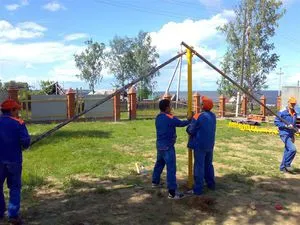

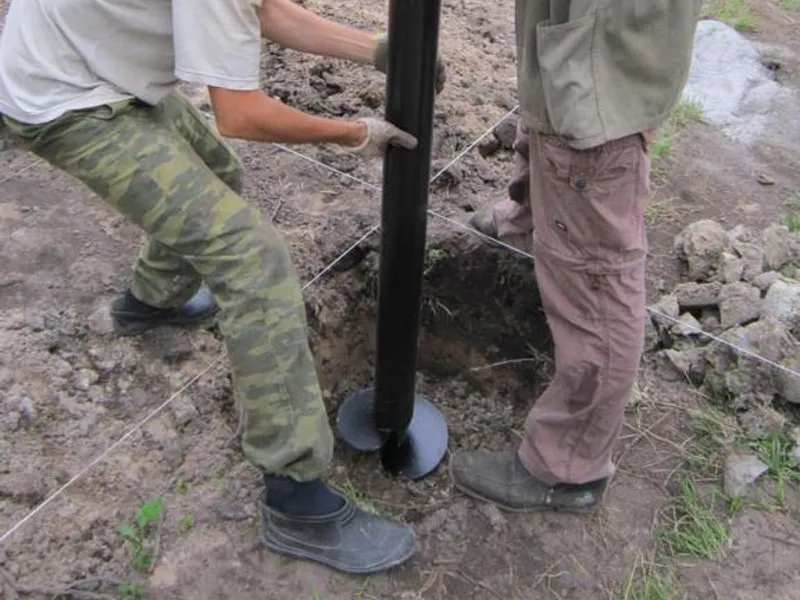

2. После того как собрана вся документация и сделаны необходимые расчёты, размечен участок и подготовлены инструменты и материалы, можно приступать к вкручиванию винтов в грунт, помня что их длина должна превышать уровень промерзания грунта. Так, скажем, при промерзании почвы на 0,8 м используем сваи длиной в метр.
3. После ввинчивания свай их закрепляют бетонным раствором, заливая его на и внутрь полостей во избежание коррозийных процессов.
4. Затем наваривают оголовки, зачищают швы и обрабатывают их антикоррозийным составом.

Поскольку винтовой фундамент не требует времени на усадку, приступать к строительству здания можно сразу по окончании монтажных работ. Другие фото- и видеоматериалы о винтовых сваях можно посмотреть на нашем сайте.

Что засыпать в винтовые сваи?

Засыпать в винтовые сваи можно различные материалы в зависимости от конкретной задачи. Например:

1. Бетонная смесь: это один из самых популярных вариантов, которые используются для засыпки винтовых свай. Бетонная смесь прочно фиксирует сваи в грунте, делая их надежными и долговечными.

2. Песок: песок также может быть использован для засыпки винтовых свай. Песок отлично дренирует воду, предотвращает скопление влаги вокруг сваи, что может привести к ее разрушению.

3. Гравий: гравий также является отличным вариантом для засыпки винтовых свай, так как он прекрасно дренирует воду и обеспечивает хорошую вентиляцию.

4. Щебень: щебень можно использовать для засыпки винтовых свай в случаях, когда нужно увеличить несущую способность сваи.

Важно учитывать конкретные условия грунта и требования к конструкции, чтобы выбрать оптимальный вариант засыпки винтовых свай.
