Дом из газобетона на винтовых сваях
9 Ноябрь 2016
Дома на винтовых сваях из газобетона
Развитие частного домостроения в наше время достигло значительных масштабов. Это стало возможным благодаря росту объема земельных участков, переводу их из одной категории в другую, а также совершенствованию производства блочных элементов для зданий.
- Виды фундаментов домов из газобетона
- Ленточный фундамент под дом из газобетона
- Какие бывают сваи
- Расчет количества винтовых свай с помощью калькулятора
- Установка винтовых свай с ростверком
Виды фундаментов домов из газобетона
Строительные стеновые блоки представляют собой отдельные элементы, имеющие правильную геометрическую форму параллелепипеда. Линейные размеры деталей могут быть различны, так как существуют отдельные материалы для строительства наружных и внутренних стен. Общепризнанными преимуществами блоков из газобетона являются сравнительно меньшая масса при достаточно высоких прочностных характеристиках.
Именно малый вес возводимого строения позволяет изготавливать для домов из водородонасыщенных элементов облегченные основания того или иного вида. Наибольшее распространение из них получили следующие виды фундаментов:
- Железобетонный ленточный;
- Свайный фундамент:

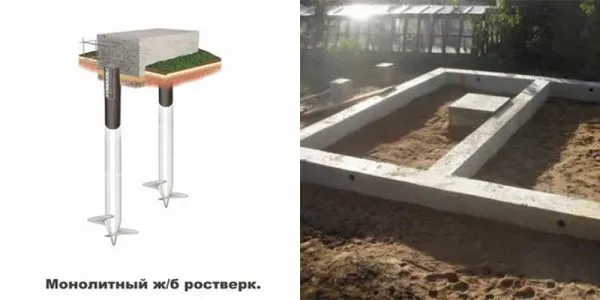

Разновидность фундамента для домов из газобетона
- набивной железобетонный;
- на забивных сваях;
- на винтовых сваях;
- свайно-ростверковый.
Ленточный фундамент под дом из газобетона
Достаточно распространенным видом, требующим длительного процесса изготовления, является фундамент ленточного типа с различной степенью заглубления. Для его изготовления необходимо выполнить множество отдельных строительных операций – разметку, выемку грунта внутри ленты, изготовление опалубки, изготовление армирующего пояса, изготовление бетона и заливка им полости в земле, длительная выдержка основания без нагрузки до приобретения им максимальной прочности.

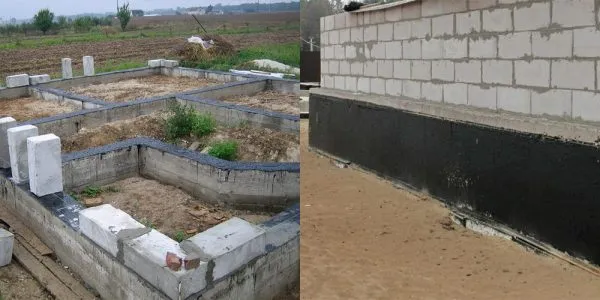

Фундамент ленточного типа под дом из газобетона
Технология установки требует затрат большого количества человеко-часов и денежных средств. Построить любое строение на ленточном основании значительно дороже, чем выстроить дом из блоков на сваях. По временным затратам железобетонная основа возводится в несколько раз дольше. При этом при соблюдении несложных правил и технологии монтажа дом из блоков на винтовых сваях прослужит не меньше, чем на ленточном фундаменте, особенно если в зоне строительства лежат проблемные пучинистые или влажные грунты.
Какие бывают сваи
Для установки домов из блоков применяются все три вида свай – забивные, буронабивные и винтовые. Первые требуют применения специализированной строительной техники и отсутствия близ места выполнения работ построенных зданий. Эти аспекты значительно ограничивают их использование в частном домостроении.
Буронабивной свайный фундамент для дома из газобетона также изготавливаются с применением различных механизмов. Кроме этого требуется извлечь большие объемы грунта для рытья углублений. Для усиления бетонных свай необходимо изготовление опалубки, армирующего каркаса, бетона, что также не содействует широкому применению данного вида опор.

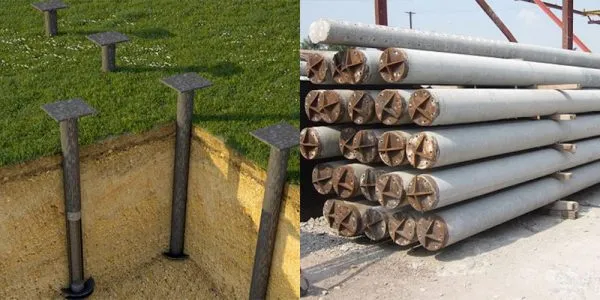

Свайный фундамент для дома из газобетона
В отличие от предыдущих видов, винтовые сваи могут быть установлены за один рабочий день силами трех-четырех работников. Лишь монтируя винтовой фундамент для дома из газобетона на сложных грунтах, иногда требуется использование специальных буровых установок для ввинчивания опор. Для упрочнения основания строения на оголовках стоек монтируют общую обвязку, именуемую ростверком. На описании технологии установки стальных опор остановимся подробнее.
Расчет количества винтовых свай с помощью калькулятора
Калькулятор свай
Сторона А
Сторона B
Тип строения
Выбор грунта
Количество
углов дома
Планируемая
высота пола
над землей
Печка в доме
Если вам необходимо рассчитать количество винтовых свай, которые потребуются для строительства фундамента на вашем объекте, вы можете сделать это, не выходя из дома. Вам нужно только знать первичные параметры. Необходимо подсчитать количество углов и стыки внешних стен с несущими перегородками. В указанных местах и должны располагаться сваи, они должны идти по периметру с шагом не более трех метров. Если вы планируете установить камин, то, в зависимости от его веса, вам необходимо установить под него от одной до четырех свай.
Воспользуйтесь онлайн-калькулятором расчета количества свай на нашем сайте. Помимо необходимого количества, вы сможете узнать также их предварительный диаметр и длину.
Расчет свайного поля онлайн достаточно прост, Вам требуется только внести данные в соответствующие поля:
- Укажите длину сторон вашего строения.
- Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
- Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
- Выберите строительный материал вашего сооружения.
- Укажите тип грунта на участке.
- Укажите количество углов планируемого дома.
- Укажите высоту цокольного этажа из предложенных вариантов.
- Отметьте, собираете ли вы устанавливать камин/печку.
- Нажмите на кнопку «Рассчитать».
Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.
Установка винтовых свай с ростверком
В том случае, если вы решили построить дом из газобетона на винтовых сваях, начинать следует с разметки участка. По периметру будущих стен определяют места установки опор. Их располагают под наружными и внутренними вертикальными конструкциями с шагом 1,5-2 метра.
Винтовые сваи можно приобрести на специализированных строительных рынках или изготовить самостоятельно. Для определения длины опор необходимо провести геологические исследования в зоне проведения работ или воспользоваться информацией от специализированных организаций. Большую помощь могут оказать и соседи, уже осуществившие строительство дома.
После доставки можно начинать установку винтовых свай. Они устанавливаются вертикально лопастями вниз и заглубляются вращением в грунт. Необходимо постоянно контролировать правильное положение с помощью строительного магнитного уровня или отвеса. При установке винтового фундамента обычно два человека вращают трубу с лопастями, один или два контролируют и направляют ее. Для управления применяют обрезки профильных прямоугольных или круглых стальных труб длиной 2-3 метра.
Чтобы установленный дом из газобетона на свайном фундаменте длительное время радовал своих хозяев и не доставлял никаких проблем, основание строения должно изготавливаться с соблюдением технологии. Даже малейшее отклонение от требуемой вертикали может привести к неправильной работе основания строения. Ввинчивают винтовые сваи на такую глубину, чтобы они надежно углубились в прочный слой грунта.
После монтажа всех опор свайного фундамента необходимо обрезать их на одном горизонтальном уровне. С этой целью необходим лазерный уровень и угловая шлифовальная машинка, прозванная в народе болгаркой. Включив нивелир, устанавливают его лучи на необходимой высоте от почвы и размечают маркером на каждой трубе сваи. Далее наносят кольцевую линию, обернув листом плотной бумаги и совместив его верхнюю кромку.
Болгаркой с установленным диском по металлу надрезают трубу по разметке на глубину 1 мм. После этого прорезают металл на полную толщину до отделения лишней части оголовка. Так поступают со всеми опорами винтового фундамента. После приведения их к общему уровню необходимо выполнить работы по дополнительному усилению и антикоррозионной защите внутренней поверхности свай. Для этого их заполняют жидким бетоном доверху.
Газобетон на винтовых сваях невозможно монтировать без дополнительной работы с ними. Она заключается в наваривании на верхних кромках стоек специальных площадок, изготавливаемых из обрезков труб большего диаметра и листовой стали толщиной 10 мм. Эти оголовки изготавливаются предварительно по количеству приобретенных или изготовленных винтовых свай.

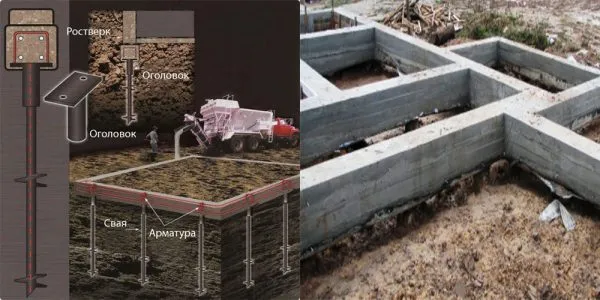

Установка винтовых свай с ростверком
Поскольку блочный газобетон на винтовых сваях требует сплошного линейного основания, его также придется изготовить дополнительно. Монтируется ростверк на оголовках опор и представляет собой стальные или железобетонные элементы. Первые более предпочтительны, так как предполагают использование готового проката двутаврового или П-образного сечения. Их удобно крепить к оголовкам сварным швом.
Сделать железобетонный ростверк на винтовых сваях сложнее. По расположению он может быть заглубленным, надземным и воздушным, приподнятым над уровнем почвы. Последний вид наиболее сложен для изготовления. Технология монтажа железобетонного ростверка следующая:
- после обрезки винтовых свай по периметру будущих стен и перегородок выкапывается траншея или сразу после предварительного выравнивания устанавливается щитовая опалубка;
- для воздушного ростверка устанавливаются дополнительные опоры, на которые крепится дно будущей ленты и боковые стенки;
- в подготовленную опалубку устанавливается каркас из стальных прутьев диаметром 8-10 мм, связанных между собой отожженной проволокой;
- далее выполняется заливка бетонной смеси, ее утрамбовывание и выдержка до полного отверждения в течение 2-3 недель. В первые семь дней смесь накрывают холстиной, которую периодически увлажняют.

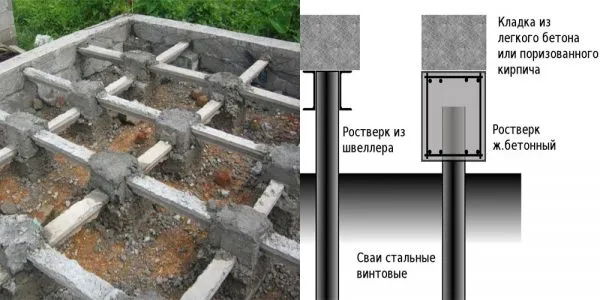

Свайно-ростверковое основание
Применение ростверка значительно упрощает процесс возведения дома на винтовых сваях. В отличие от традиционного ленточного основания, свайно-ростверковое позволяет связать всю конструкцию дома с наиболее прочным и надежным слоем грунта, расположенным достаточно глубоко. Кроме этого, сваи служат единственным возможным решением в случае строительства на склонах холмов, пологих оврагов, берегов рек, озер и прудов.
Не все пользователи знают, можно ли строить дом из газобетона на винтовых сваях. Данная статья не только дает утвердительный ответ на данный вопрос, но и рекомендует применять такое основание при работах с таким относительно легким и прочным материалом. Вероятно, за газобетоном на винтовых сваях будущее частного домостроения в нашей стране.
Что засыпать в винтовые сваи?
Засыпать в винтовые сваи можно различные материалы в зависимости от конкретной задачи. Например:
-
Бетонная смесь: это один из самых популярных вариантов, которые используются для засыпки винтовых свай. Бетонная смесь прочно фиксирует сваи в грунте, делая их надежными и долговечными.
-
Песок: песок также может быть использован для засыпки винтовых свай. Песок отлично дренирует воду, предотвращает скопление влаги вокруг сваи, что может привести к ее разрушению.
-
Гравий: гравий также является отличным вариантом для засыпки винтовых свай, так как он прекрасно дренирует воду и обеспечивает хорошую вентиляцию.
-
Щебень: щебень можно использовать для засыпки винтовых свай в случаях, когда нужно увеличить несущую способность сваи.
Важно учитывать конкретные условия грунта и требования к конструкции, чтобы выбрать оптимальный вариант засыпки винтовых свай.
