Устройство фундамента для кирпичного дома с применением ростверка по буронабивным сваям

Достоинства и недостатки

Данный тип фундамента представляет собой уникальное решение, которое позволяет его установку на участках с разнообразными грунтовыми характеристиками. Также он находит применение в ситуациях, когда грунтовый слой расположен на значительной глубине или ограничены возможности применения других типов фундаментных конструкций.

Достоинства буронабивного фундамента:

1. Нет необходимости в создании котлована. Также не нужно выравнивать почву на участке. Именно поэтому такой фундамент часто выбирают владельцы участков с большими перепадами высоты поверхности почвы. Если на такой земле создается ленточный фундамент, это требует значительных сил для подготовки поверхности.
2. Относительно низкая стоимость. Описываемый тип фундамента обойдется примерно в два раза дешевле, чем монолитное основание.
3. Высокая скорость установки основания. Создать описываемый тип фундамента можно в течение 12 часов. При этом такому основанию необходимо отстояться примерно 8 дней. Стоит отметить, что ленточный фундамент должен отстаиваться около месяца.
4. Нет необходимости в поиске дополнительного места, куда нужно складывать сваи, так как они создаются на строительной площадке.
5. Не нужна дополнительная гидроизоляция.

Именно поэтому многие создают буронабивной фундамент своими руками.

К недостаткам можно отнести:

1. Срок службы такого основания оставляет примерно 70-100 лет. Если создается кирпичное основание, оно может использоваться в два раза дольше.
2. При таком типе фундамента невозможно создать подвал. Именно поэтому чаще всего такое основание используется во время строительства дачи или бани.
3. Слабая несущая способность. Такое основание часто создается для одноэтажных построек.
4. Невозможность использовать буронабивное основание на подвижном грунте.

Как укрепить буронабивной базис

Ошибки бывают у всех и со временем, из-за неправильного монтажа или неправильных расчетов, фундамент может перекосить. Но можно все поправить:

• в том месте, где дом просел, нужно вырыть траншею и залить монолитной основой;
• второй способ – просверлить небольшие отверстия во всех сваях, вставить анкера, а затем приварить к ним армированные прутья. Таким образом, обеспечивается прочная и надежная связь между сваями, и дом будет надежнее;
• третий вариант – поднять просевший край строения с помощью спецтехники и залить в этом месте монолитное или ленточное основание.

Буронабивной вид фундамента с ростверком известен использованием недорогих материалов и несложных технических работах. Соблюдение всех правил строительства обеспечит дом с долгим сроком эксплуатации и высокой надежностью.

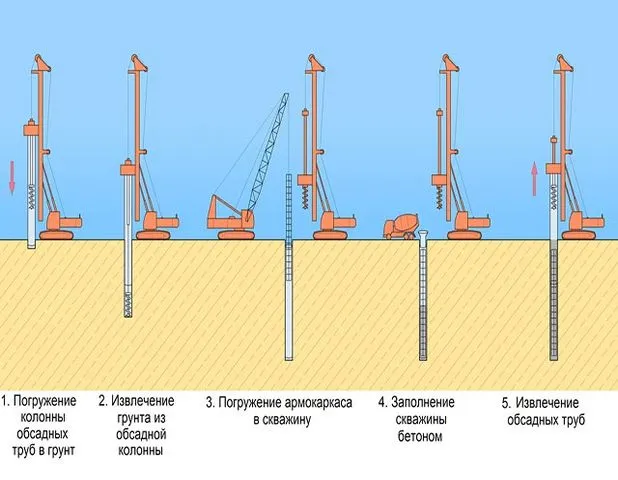

Технология установки фундамента

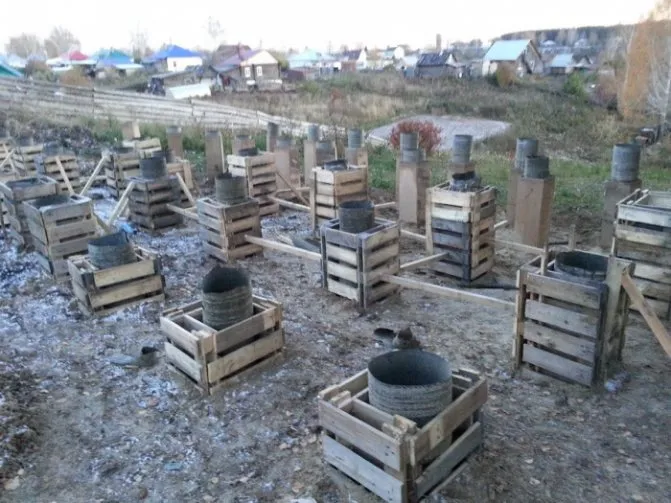

Установка описываемого типа основания подразумевает сверление скважин, в которые заливается бетонная смесь. Для сверления могут применяться ручные инструменты или тяжелая техника.

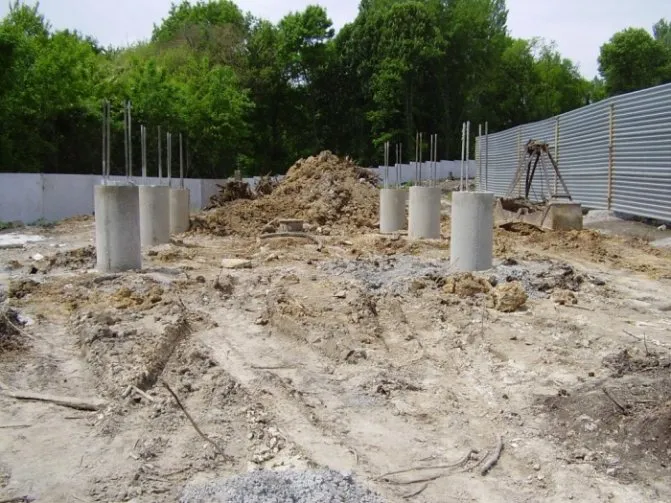

Часто процесс высверливания происходит благодаря ручному буру. Прочность свай увеличивается благодаря установке арматурного каркаса. Сечение металлических прутьев должно оставлять примерно 10-12 мм.

Профессионалы советуют выполнять соединение элементов арматурного каркаса в горизонтальной плоскости. Перевязка должна происходить с шагом в 1 метр при помощи гладкой арматуры сечением 6-8 мм.

При создании ростверка металлические элементы должны выступать над сваями. Это увеличить жесткость конструкции. Арматурный каркас способствует защите разрыва во время пучения грунта.

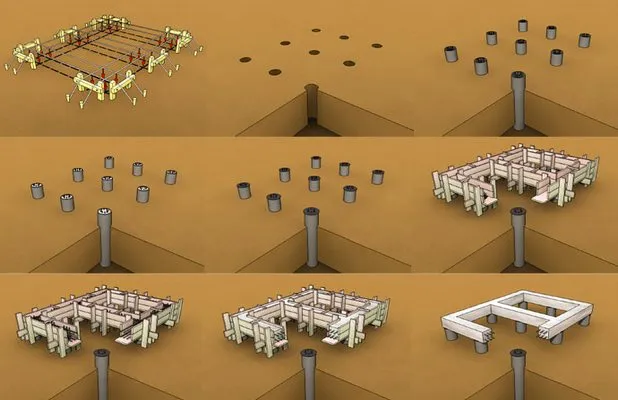

Этапы строительства фундамента свайно-ростверкового типа

Буронабивные сваи с ростверком: технология довольна простая и она доступна для строительства своими руками. Для такого фундамента не нужно снимать грунт — сваи загоняются в землю при помощи специального вибропогружателя и специального молота. Загнанные в землю сваи срезают под один уровень, соединяя сверху ростверком для равномерного распределения нагрузки.

Строительство фундамента такого типа осуществляется поэтапно:

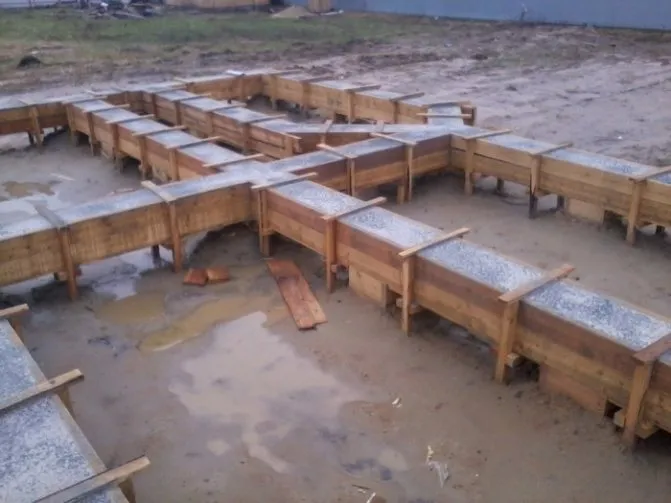

1. Поверх свай устанавливают опалубку.
2. Внутри опалубки устанавливают арматурный каркас.
3. Полученный ростверк заливают бетоном (технология подобна ленточному фундаменту).
4. Высоту ростверка устанавливают по желанию, но не менее 30 см от земли, шириной конструкция — не менее 40 см (немного толще стены будущего дома).

Фундамент на буронабивных сваях не требует затрат времени и тяжелых земляных работ.
По типу свайно-ростверковый фундамент можно условно разделить на:

• буронабивные сваи с заглубленным ростверком;
• буронабивные сваи с висячим ростверком.

Рассмотрим эти технологии подробнее.

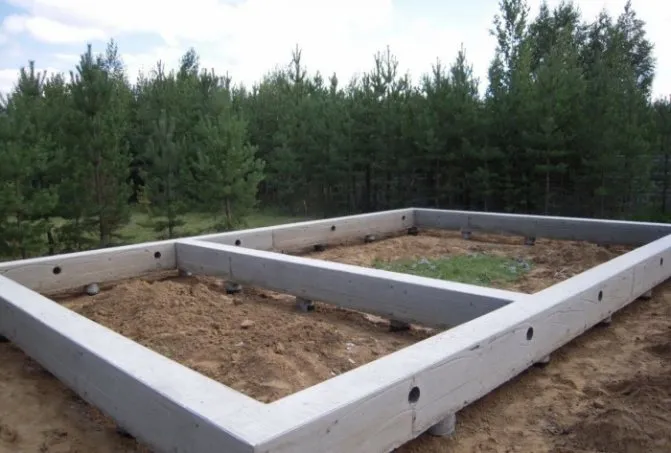

Фундамент с ростверком

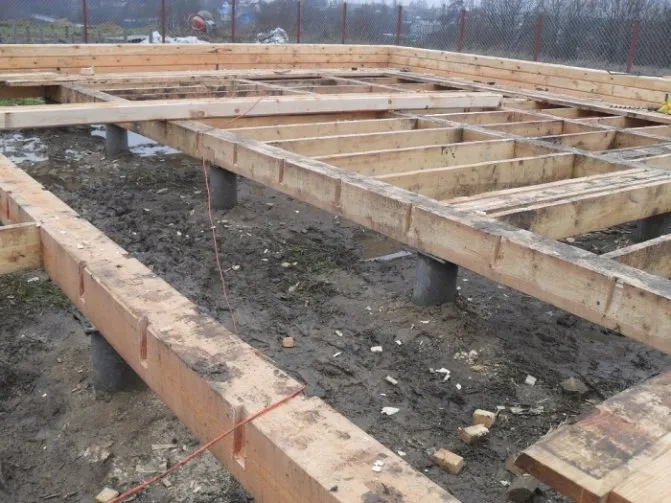

Ростверк представляет собой конструкцию, которая соединяет верхние части опор. Для создания ростверка может использоваться дерево. Часто он создается железобетонным.

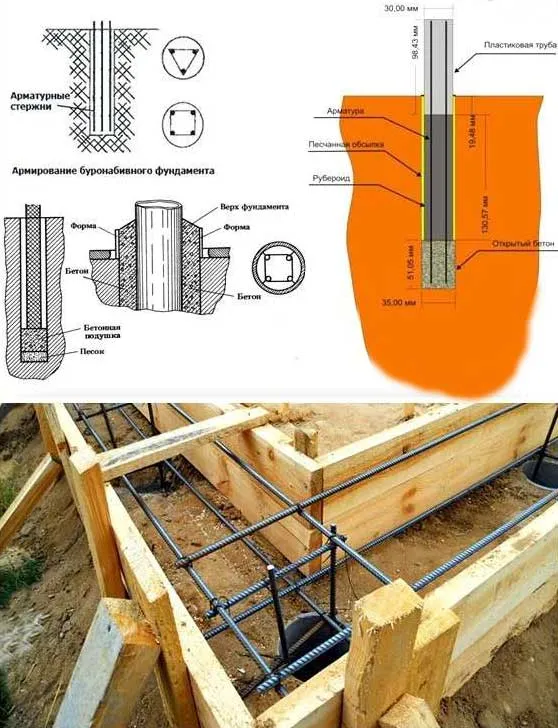

Чтобы фундамент хорошо противостоял воздействующим на него нагрузкам, необходимо правильно произвести армирование ростверка. Для этого создается конструкция из металлических прутьев в два ряда, которые соединяются вертикальными стержнями.

Под нижний слой арматуры укладываются деревянные элементы толщиной около 35 мм. Чтобы каркас не смещался во время заливки бетона, его необходимо надежно закрепить. Ширина ростверка составляет около 30-40 см. При этом важно учитывать, что толщина стен должна быть меньше.

Расчет нагрузок

Сначала необходимо высчитать, какое количество свай необходимо для того, чтобы строение было надежно закреплено. Для этого нужно знать только несущую способность одной сваи и вес будущего строения.

Прочность свай зависит от марки используемого при их создании бетона. Цифра марки обозначает нагрузку, которую может выдержать свая на сантиметр своего веса. Если свая с сечением 20х20 см вылита из бетона М100, она может выдерживать нагрузку до 40 тонн.

Зная нагрузку, которая будет действовать на фундамент, можно точно рассчитать необходимое количество свай. Чтобы высчитать нагрузку на основание, необходимо сложить вес материалов, которые будут использоваться во время строительства дома. Также нужно добавить вес мебели в доме и техники. Учитывается и нагрузка от людей и сезонные нагрузки.

Что представляет собой такой фундамент

Ростверк происходит от немецкого слова Rostwerk, то есть строение-решетка. Сама же конструкция представляет собой объединение большого количества свай в одно целое.

В качестве фундамента ростверк играет довольно значимую роль, потому что за счет его использования все нагрузки, которые будут оказываться зданием на сваи, распределяются абсолютно равномерно. В данном случае ростверк может представляться не только в качестве какой-нибудь балки, но еще и представлять собой полноценную железобетонную плиту.

Буронабивной фундамент, технология которого будет рассмотрена далее, играет также еще одну важную роль – через сваи ростверком передается полностью нагрузка от всей наземной части здания на грунт. Если речь идет о деревянных домах, такую роль отыгрывает нижний венец конструкции, но мы будем рассматривать именно кирпичные постройки.

Применение буронабивных свай в частном строительстве

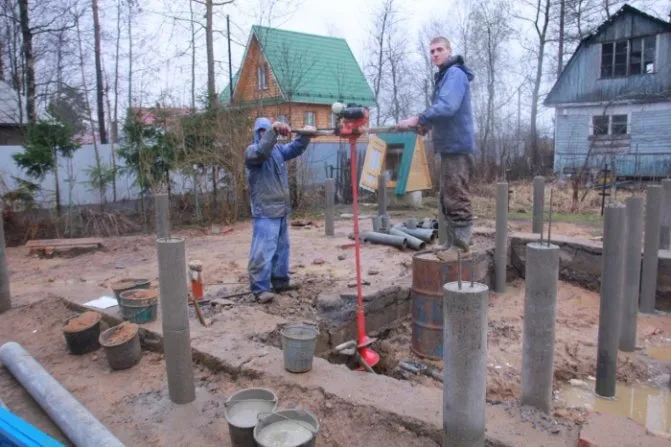

Технология создания свай проста и может быть использована даже без профессиональной тяжелой техники. Существует много различных типов буров, которые можно использоваться собственноручно. Ручными устройствами можно создавать скважины до нескольких метров глубиной.

Диаметр создаваемых свай может быть как 15, так и 40 см.Технология бурения ТИСЭ подразумевает создание скважин до 20 см с расширением основания. При таком способе создания скважины увеличивается площадь опоры будущих свай, что не позволяет пучению вытолкнуть их из грунта.

Существует множество типов ямобуров, которые способны облегчить процесс создания скважин.

Технология возведения ростверка на буронабивных сваях

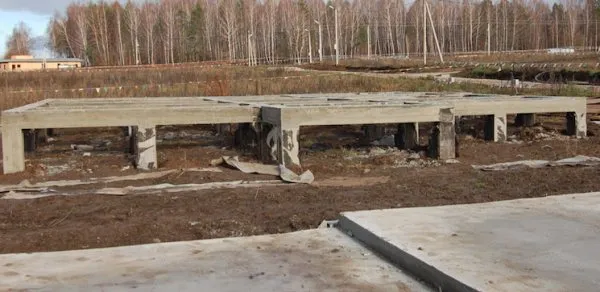

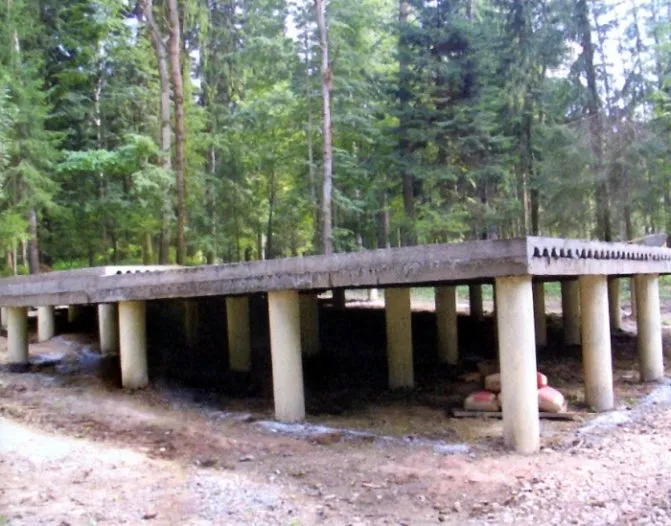

Технология строительства буронабивного фундамента с висячим ростверком выглядит следующим образом:

• разметить участок будущего фундамента и вынести основные оси;
• произвести устройство траншей и выполнить дополнительные земляные работы;
• устройство песчаной подушки с высотой не менее 20 см;
• установить сваи на глубину предполагаемого промерзания грунта;
• оснащение гидроизолированного слоя;
• монтирование и сбор щитов опалубки;
• закрепление коммуникаций и вентиляции;
• заливка бетонной смеси;
• снятие опалубки.

Электрический котел для отопления дома 220в — готовимся к зиме.

Как выбрать и как использовать расширительный бачок для отопления?

Технология строительства буронабивного фундамента с заглубленным ростверком:

• разметить участок будущего фундамента и вынести основные оси;
• произвести устройство траншей и выполнить дополнительные земляные работы;
• устройство песчаной подушки с высотой не менее 20 см;
• расположить специальную геоткань;
• залить бетонную смесь;
• проармировать ростверк;
• установить гидроизолирование;
• снять опалубку.

Виды используемой техники

Бурение скважин под буронабивной фундамент может происходить разными видами устройств:

• бензиновым буром;
• тяжелой техникой;
• бобкатом.

Использование бензинового бура является оптимальным вариантом, если создается стандартное строение. Такие устройства являются относительно недорогими, поэтому их может приобрести любой, кто собрался строить свой дом.

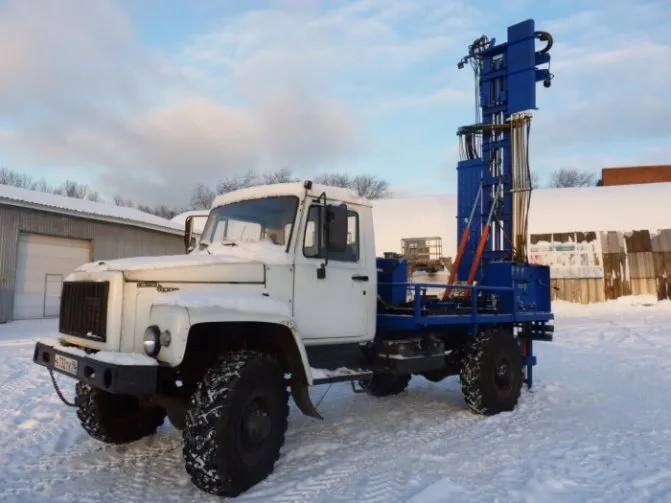

Также можно использовать специализированную технику. Привлечение специализированных машин позволит произвести бурение на участке всего за один день. Существуют машины, которые могут создавать несколько скважин с одного места благодаря наличию длинной стрелы. Но стоит помнить, что после создания скважины необходимо выполнять работы по заливке свай в кратчайшие сроки, Это связано с тем, что при выпадении осадков стенки отверстий быстро разрушатся.

Плюсы буронабивного фундамента

• Когда традиционный ленточный фундамент установить не имеется возможности – его с легкостью может заменить буронабивной фундамент, обладающий при правильной установке достаточными несущими свойствами.
• Кроме уже перечисленных выше, важным преимуществом буронабивного фундамента является то, что технология его возведения позволяет работать в любое время года, малая шумопроизводительность, легкость монтажа.
• Сама технология возведения буронабивного фундамента избавляет вас от необходимости закупать и завозить на участок застройки сваи и другие элементы конструкции.

Расчет места установки свай

Во время разработки проекта необходимо производить расчет не только количества опор, но и мест их расположения. Они устанавливаются рядами по разметке стен дома и в местах пересечений стен. Расчет расстояния между сваями должен осуществляться в зависимости от веса конструкции. Чем больше вес конструкции, тем меньшее расстояние должно быть между опорами.

Минимально допустимое расстояние составляет 3 диаметра сваи. Это связано с тем, что при более частом расположении опоры выдерживают меньшую нагрузку.

При диаметре сваи в 40 см расстояние будет составлять 120 см. во время создания свай необходимо проверять, находятся ли оголовки на одном уровне.

( 2 оценки, среднее 4.5 из 5 )

Сколько нужно свай под баню 6 на 3?

Для того чтобы определить количество свай, необходимых для постройки бани размером 6 метров на 3 метра, необходимо учитывать множество факторов, таких как тип грунта, вес бани, используемый материал для свай и т.д. В целом, количество свай для бани зависит от нескольких факторов:

1. Тип грунта: Если грунт твердый и устойчивый, то можно обойтись меньшим количеством свай. Если же грунт мягкий или торфяной, то необходимо больше свай.

2. Вес бани: Чем тяжелее баня, тем больше свай потребуется для ее установки.

3. Расстояние между сваями: Обычно расстояние между сваями для бани составляет 1,5-2 метра.

4. Диаметр и глубина сваи: Диаметр сваи должен быть достаточным для поддержания веса бани, а ее глубина — для обеспечения надежной фиксации.

5. Материал свай: В зависимости от используемого материала (деревянная свая или бетонный блок), количество свай может отличаться.

Обычно для бани размером 6 метров на 3 метра, необходимо установить не менее 6-8 свай диаметром от 100 мм до 150 мм и глубиной от 2 метров до 2,5 метров. Однако, для более точного расчета необходимо обратиться к профессиональному строителю или инженеру, учитывающему все факторы и особенности конкретного места строительства.
