Создаем ямобур своими руками: подробная инструкция

Как сделать ямобур своими руками?

Механизированный ямобур своими руками: варианты конструкции и принципы ее расчета

Современный рынок предлагает разнообразные строительные инструменты и приспособления. Возьмем, к примеру, ямобур: в настоящее время нет никаких проблем с поиском устройства, стоимость которого доступна, а заявленные характеристики полностью соответствуют ожиданиям покупателя. Если вы рассматриваете вариант создания ямобура своими руками, на рынке существует множество доступных вариантов, которые позволят вам осуществить этот проект.

Покупать мощное и дорогостоящее устройство для небольшого объема строительных или садовых работ – не всегда целесообразно. Аренда – тоже удовольствие не из дешевых. Поэтому и стремятся умельцы применить уже имеющееся в их распоряжении оборудование для создания компактных бурильных установок.

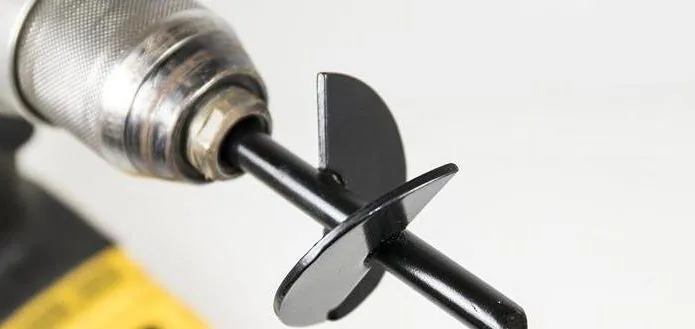

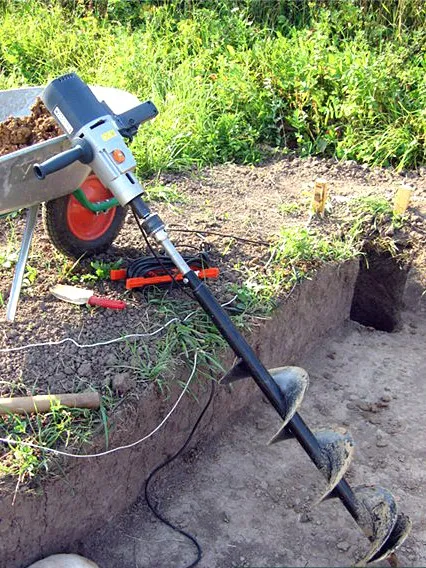

Земляной бур из дрели

В большинстве случаев механизированный ямобур представляет собой силовую установку (мощная дрель или бензиновый двигатель), которая с помощью простого механического привода соединяется с обычным ручным буром. Бур можно изготовить самостоятельно.

В продаже можно найти готовый бур серийного исполнения.

Многие говорят, что покупали просто такой шнек и закрепляли к нему мощную низкооборотистую электрическую дрель.

Характеристики двигателя

Рекомендации, касающиеся количества оборотов силовой установки и других ее характеристик, заслуживают отдельного рассмотрения. Начнем с того, что силовая установка может соединяться с буром как напрямую, так и через дополнительный редуктор. Необходимость применения редуктора каждый определяет для себя сам. Как показывает практика, если номинальная мощность дрели составляет 2 кВт, то в применении редуктора нет необходимости (особенно, если установка не имеет специальной станины, и в процессе работы ее приходится держать руками).

Поначалу планировался редуктор, но после полевых испытаний со схемой – «дрель – шнек» решено от редуктора отказаться. Момент таков, что оператора она вообще не замечает (если бурить руками).

Показатель мощности – 2 кВт – взят нами не случайно. Именно такие дрели чаще всего используют участники нашего форума при изготовлении механизированных ямобуров.

Есть опыт строительства столбчатого фундамента с ростверком. Использовал дрель мощностью 2 кВт и шнек, рассчитанный на диаметр ямы – 30 см (диаметр бура где-то равен 29,3 см). Для более глубокого бурения использовал удлинитель из обычной стальной трубы. Грунт у меня на том месте – не сахар: земля, потом глина, потом линза какая-то с пляжным песком, потом опять глина с песком, а потом голубая глина (на глубине — 1.8 — 1.9 м).

Для того чтобы в земле получались отверстия требуемой глубины, пользователю пришлось соорудить компактную бурильную установку (со станиной, лебедкой и другими вспомогательными приспособлениями).

Но речь сейчас идет о мощности силового агрегата, и из представленного описания легко понять, на что способна дрель с номинальной мощностью 2 кВт (даже без редуктора).

Немного теории

Если рассматривать взаимосвязь между мощностью дрели (или бензинового двигателя) и крутящим моментом на валу бура, то она определяется следующей зависимостью:

• N – мощность (Вт).
• M – крутящий момент (Нм).
• n – число оборотов (об/мин).
• 9549 – специальный коэффициент.

Теоретически крутящий момент на рабочем валу такой установки при оборотах 500 об/мин должен составлять 38 Нм (64 Нм – при 300 об/мин). Но для расчета крутящего момента всегда необходимо учитывать потери, которые определяются КПД устройства. Все дело в том, что большинство производителей электроинструмента указывают лишь потребляемую мощность своих устройств, а мощность на выходе (на рабочем валу) на 1/3. 1/4 меньше потребляемой. Соответственно, меньше и крутящий момент. Дрель мощностью 2 кВт при 300 об/мин будет создавать на шпинделе крутящий момент, равный не 64 Нм, а примерно – 48 Нм.

Выбирая силовой агрегат для своего ямобура, можно рассматривать устройства с потребляемой мощностью менее 2-х кВт. Но тогда всерьез придется подумать о внедрении в конструкцию бурильной установки понижающего редуктора.

По поводу редуктора: редуктор — это хорошо, потому как он позволяет, не изменяя мощности, пропорционально изменять число оборотов и крутящий момент. То есть, уменьшая через редуктор число оборотов, мы пропорционально увеличиваем крутящий момент. А мощность в этом случае так и остается обобщенной характеристикой (константой).

Ориентируясь на крутящий момент, который создает дрель мощностью 2 кВт (без дополнительного редуктора), можно подобрать подходящее устройство для своего ямобура. Иными словами, зная мощность дрели, число оборотов ее шпинделя и передаточное число используемого редуктора, можно рассчитать значение крутящего момента, которое вы получите на выходе из силовой установки. Но следует понимать, что число оборотов бура нельзя сильно уменьшать.

Оптимальная частота оборотов во время бурения – от 60. 100 до 200. 300 об/мин. Режим зависит от типа грунта, способа бурения, разновидности буровых насадок, диаметра скважины и т. д.

В приведенной цитате упомянуты способы бурения. Их существует все два: непрерывное бурение и бурение с постоянным выносом грунта. Для непрерывного бурения установка должна обеспечивать наличие большого крутящего момента.

Во время бурения с постоянным выносом грунта шнек, вбурившийся в грунт на определенную глубину, поднимается на поверхность. В этом случае разрыхленный грунт, находящийся на рабочих лопастях шнека, также извлекается наружу.

Как мы уже говорили, выбирая силовой агрегат для бурильной установки, лучше ориентироваться на малооборотистую дрель мощностью 2 кВт (то есть на крутящий момент, который она передает на рабочий вал). Судя по многочисленным отзывам пользователей FORUMHOUSE, эти устройства успели себя неплохо зарекомендовать. Мощность бензиновых двигателей также должна соответствовать указанному показателю.

Редукторы для ямобура и их разновидности

Сборка любого самодельного механизма в большинстве случаев характерна применением подручных материалов, приспособлений и узлов, которые долго лежали без дела, потому как не находилось им достойного применения. Опыт наших пользователей подсказывает, что понижающую механическую передачу можно изготовить из самых разнообразных деталей: из запасных частей к отслужившему свой век мопеду, из незамысловатой цепной или червячной передачи, из подходящего редуктора неизвестного происхождения, случайно завалявшегося на старой полке в гараже и т. д.

Валялся у меня сломанный мопед, с него я и взял задний редуктор. Отпилил редуктор турбинкой (заднюю часть алюминиевого корпуса с редуктором), далее через шестереночную передачу закрепил к этому редуктору электродвигатель от старой электропилы мощностью 2 кВт. Двигатель с редуктором дали соотношение – 13:1 (на выходе получилось примерно 300 об/мин).

О цепной передаче: обладая известной долей смекалки, можно, не прилагая больших усилий, соорудить вполне надежный ямобур, обладающий достаточной мощностью. Представленная идея не нова, и многие с успехом применяют ее на практике (если в этом есть необходимость).

Нет редуктора, хотя планировалось его изготовление из цепи ГРМ ВАЗ 2101 и ее же звездочек. Передаточное число – 1: 2. Испытания показали, что не нужен он. Разве что на совсем твердых грунтах его использовать, но у нас таких нет.

Применение вышеперечисленных механизмов требует нестандартного подхода к сборке бурильной установки. Если же у вас в наличии есть небольшой серийный редуктор (или возможность недорого его приобрести), то задача становится значительно проще. Вот, к примеру, фотография редуктора, выставленная пользователем melomandk.

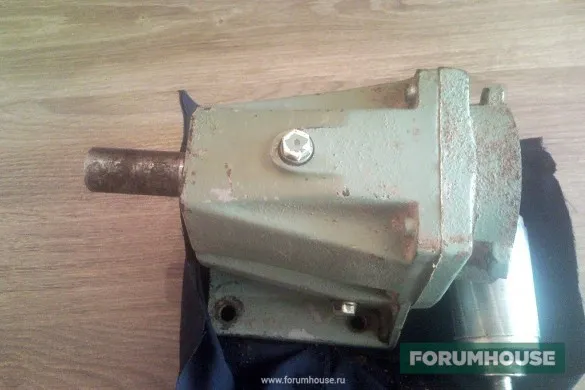

Вот такой редуктор нашел. Вот только передаточное число большое – равно или даже чуть больше 1:40. Размеры (по корпусу) – где-то 15 х15 см.

Как оказалось, устройство имеет вполне подходящие параметры.

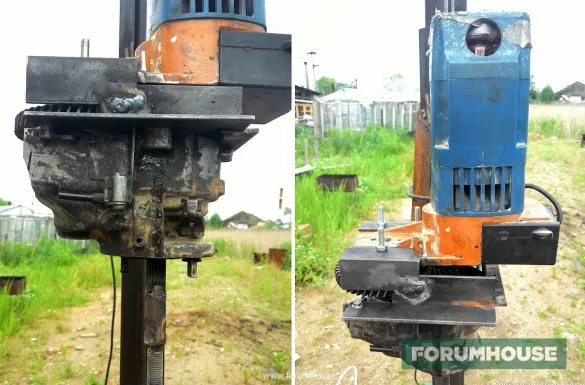

Мой ямобур на базе именно такого редуктора. Пока я очень доволен. Двигатель – болгарка (3000 оборотов на выходе). Мощность болгарки – 2 кВт. Глину бурить не пробовал, но жесткую утрамбованную землю с включениями щебня и гнилых корней ямобур брал. Диаметр шнека – 160 мм, ножи на нем самодельные – из рессоры.

Вывод: конкретных рекомендаций, касающихся конструкции редуктора для самодельного садового ямобура, нет, но рабочих вариантов существует множество.

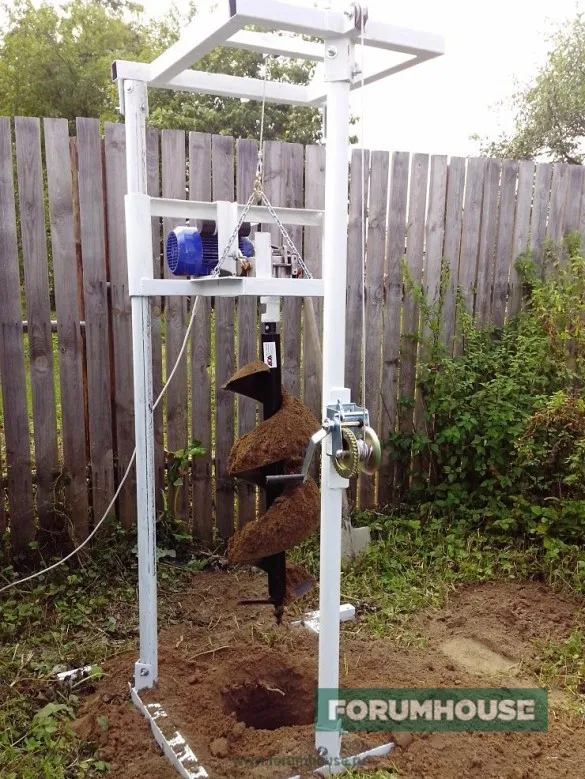

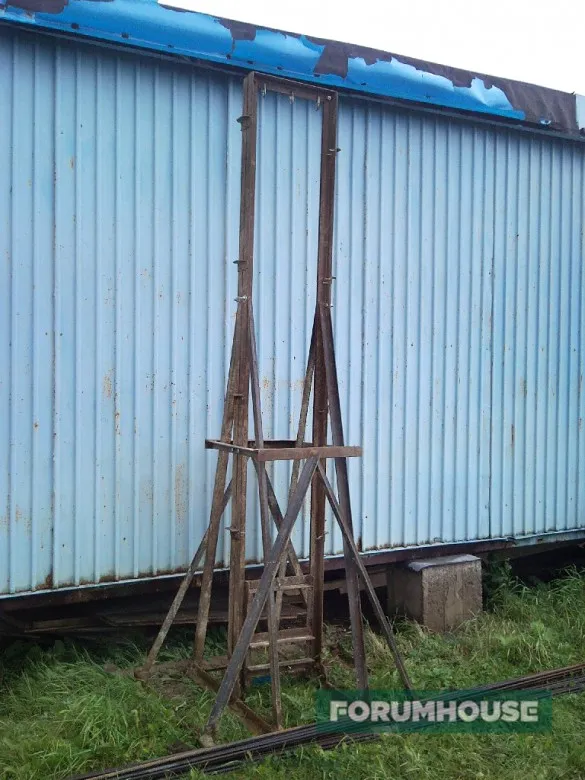

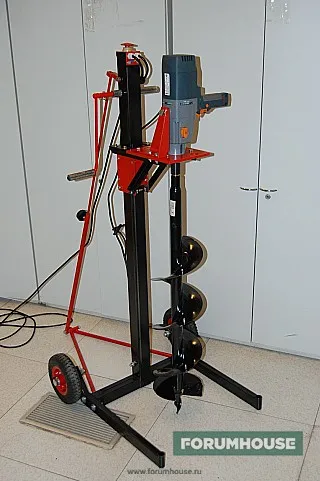

Станина

Если работы много, если бурить нужно глубоко, а держать установку в руках очень трудно, то имеющееся оборудование можно закрепить в специальную станину.

Конструктивное исполнение у самодельных станин, так же, как и у понижающих механических передач, может быть самым разнообразным. Но есть элементы конструкции, которые используются в подавляющем большинстве случаев.

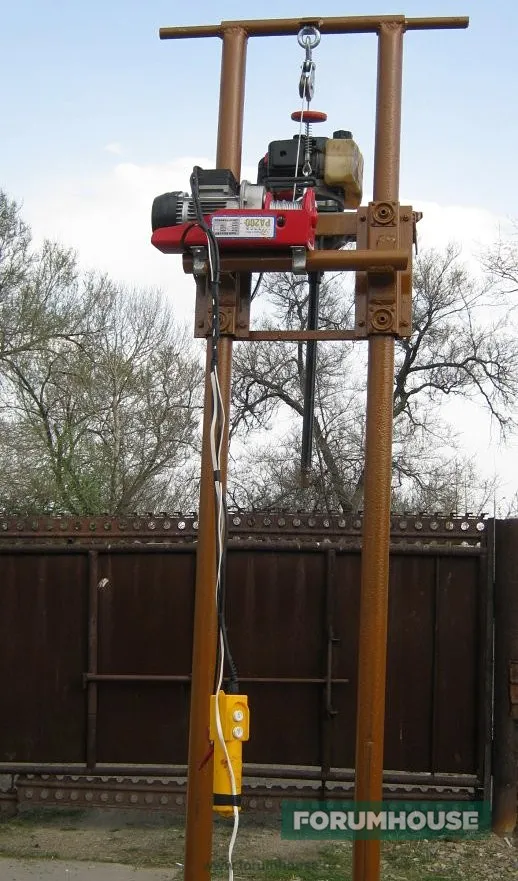

Подъемный механизм

В качестве подъемного механизма можно использовать цепную передачу, установленную внутри центральной стойки. Подъем и опускание осуществляется либо с помощью дополнительного электродвигателя, либо с помощью ручки (как на фото от пользователя jumper_at_home).

Максимально заглублялись на 1,8 м (шнек + удлинитель). Глубже не требовалось. Лебедка самодельная – 2 шестерни и цепь от мотоцикла.

Для того чтобы плита с основным электродвигателем беспрепятственно двигалась по вертикальной трубе, на каретку можно устанавливать четыре ролика.

Как сделать ручной ямобур своими руками

Строитель 4 разряда

Для решения строительных задач нередко приходится применять специальный бур. Такой инструмент позволяет проверять, где находятся подземные воды, а также проделывать в грунте всевозможные отверстия, например под установку забора. И если для единичной работы можно попросить оборудование у знакомого или взять в аренду, то для более серьезных операций лучше изготовить ямобур своими руками.

Ручной бур поможет вам в решении различных строительных задач

Общая информация

Ямобур — это специальный инструмент для проделывания в почве лунок, скважин, отверстий и других углублений округлой формы. Они используются для:

1. Монтажа ограждающих конструкций.
2. Изготовления столбчатого фундамента.
3. Высадки растительных культур.
4. И многих других бытовых целей, в которых нужно обустраивать отверстия в земле.

Основная задача устройства заключается в быстром и эффективном проделывании ям цилиндрического вида без существенных трудозатрат. В зависимости от исполнения ямобуры бывают:

1. Навесными.
2. Ручными.

Первый вариант предназначается для установки на трактор или специальную платформу с электрическим приводом. Ярким примером такой модели является ямобур МТЗ.

Что касается ручных устройств, то они могут оснащаться механическим, электрическим или бензиновым приводом. Также существуют и самодельные изобретения, которые обладают упрощенной конструкцией и легко изготовляются в домашних условиях. С их помощью можно просверливать углубления до четырех метров.

В данном видео рассмотрим ямобур сделанный своими руками:

Сферы применения устройства бывают самыми различными. В большинстве случаев их используют для проделывания круглых отверстий в почве под ограждающие конструкции, столбы и прочие сооружения. Если же необходимо обустроить свайный фундамент, то без соответствующих углублений тоже не обойтись. Только их диаметр будет более внушительным.

Для выполнения подобной работы задействуется механический или моторизированный ямобур. В строительных гипермаркетах подобное оборудование продается в больших объемах, но народные умельцы отдают предпочтение самодельным изобретениям, аргументируя это их доступностью, дешевизной и надежностью. К тому же при небольших вложениях за короткий промежуток времени можно изготовить по-настоящему мощный инструмент, который превзойдет по производительности заводские устройства.

Основные разновидности

При желании изготовить ручной ямобур своими руками нужно знать об основных типах подобного оборудования, принципе их работы и конструкции. Особым спросом пользуются инструменты садового назначения, оснащенные полукруглыми лопастями. Их приваривают под определенным углом и задействуют для проделывания отверстий в земле под какие-либо растительные культуры. Кроме этого, с помощью такого инструмента можно обустраивать шурфы для опор и сооружения беседок или легких построек и ограждающих конструкций.

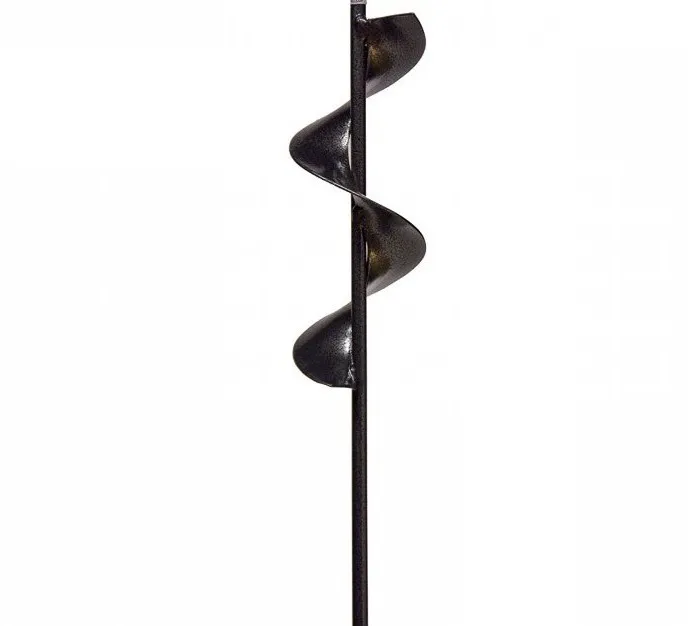

Существуют и шнековые буры, которые отличаются удлиненным режущим элементом и массой преимуществ. Они необходимы для выкапывания глубоких ям под опоры. Конструкция прибора построена таким образом, что его не нужно часто доставать из земли, что существенно ускоряет процесс бурения.

Перед тем как приступить к изготовлению устройства, необходимо определить тип работ, для которых он будет предназначаться. Это позволит принять правильное решение и выбрать оптимальный вариант.

Наиболее простыми вариантами самодельных буров являются садовые приборы. Они отличаются минимальным весом и упрощенной конструкцией, которую можно изменять в зависимости от условий работы. Что касается обычных моделей, то они отличаются универсальностью и дешевизной. Зачастую их используют только для легкой почвы, ведь при проделывании углублений на глинистом грунте или суглинке они малоэффективны.

Изготовление ямобура своими руками

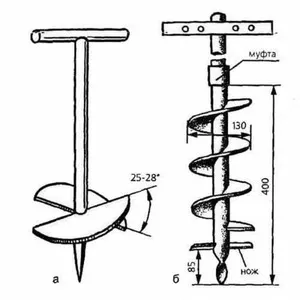

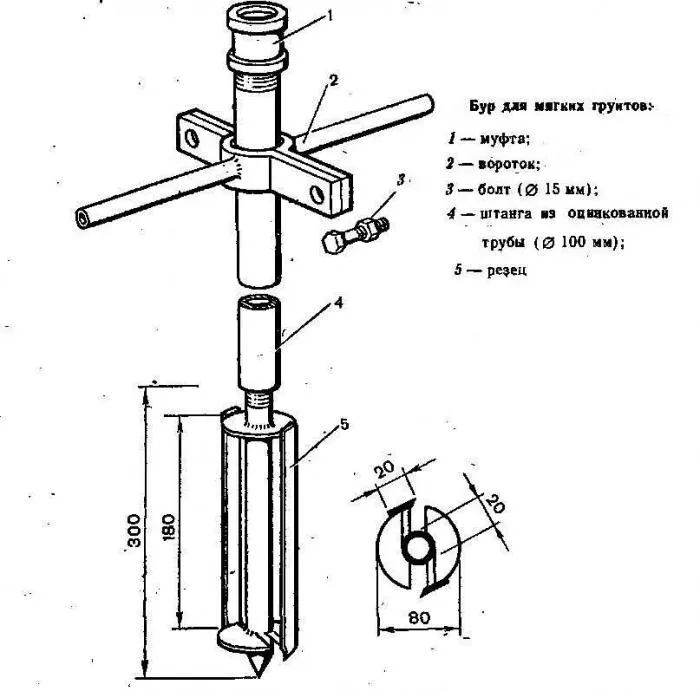

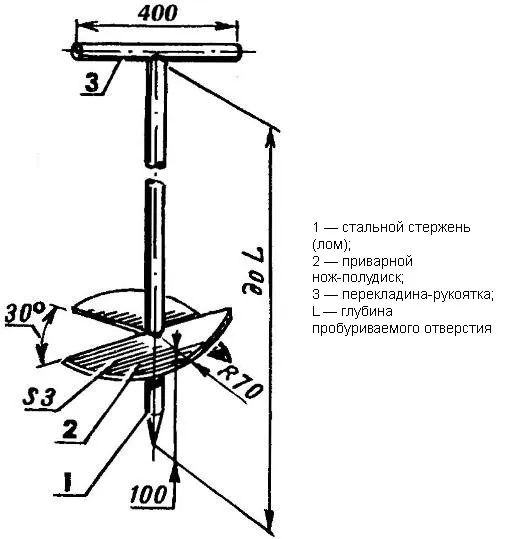

Чертежи и схемы ямобура существенно упростят процедуру изготовления прибора, поэтому им нужно уделять особое внимание. Главным конструктивным элементом каждого устройства является режущая часть, которая являет собой два полукруглых диска с заточенными краями.

Следующий узел — стержень, выполненный из профилированной трубы с квадратным сечением. В некоторых случаях его заменяют металлическим ломом соответствующей длины. Оптимальная высота конструкции должна составлять не меньше 1,5 метра.

Стержень нужно наращивать небольшими отрезками трубы, при этом важно заранее продумать способ их соединения. Также следует подумать, как будет выглядеть ручка. Как правило, она обладает Т-образной конструкцией и длиной 40 или 60 сантиметров. Изделие дополнительно оснащают наконечником в виде сверла, который размещается под лопастями. Его задача заключается в рыхлении субстрата, а также центрировании инструмента во время бурения.

Подготовка материалов

Разобравшись с конструкцией ямобура, можно приступать к подготовке материалов. Классическая модель создается из труб с соответствующим диаметром. При использовании профилированных изделий он составляет 20-35 мм.

Для создания режущих лопастей задействуется пильный диск от болгарки или листовая сталь. Последняя обладает толщиной 4 мм. По заявлениям опытных мастеров лопасти лучше создавать именно из пильных дисков. В таком случае не придется дополнительно проделывать режущие кромки. При этом боковые грани дополнительно затачиваются для более продуктивного рыхления почвы.

В качестве материала для изготовления сверла используется любой твердый металл. К тому же можно обойтись обычным заточенным стержнем, взяв отрезок прутка с большим диаметром. Также можно взять стальную полосу и слегка доработать ее, придав вид сверла. В некоторых случаях используются и комбинированные варианты.

Создавая ручку, желательно придавать ей форму круглой трубы с диаметром, который соответствует охвату ладоней. Главное требование к этому элементу — удобство использования. Мастер не должен ощущать дискомфорта при работе с прибором.

Создайте ямобур из диска пилы

Режущие элементы

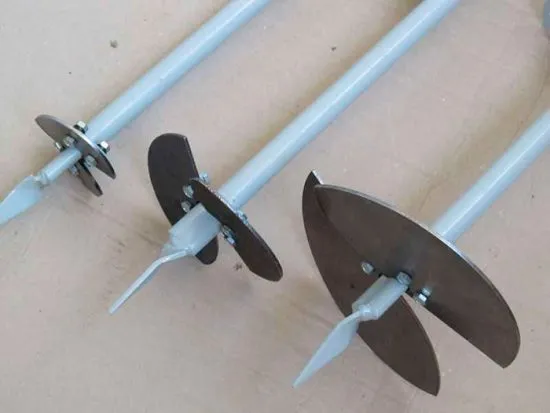

На этапе изготовления режущих элементов (лопастей) нужно определиться, какими они будут. Как правило, эти детали бывают:

1. Съемными.
2. Несъемными (стационарными).

Первый вариант подразумевает наличие на одном из концов стержня специальных полочек из толстой стали. Их располагают под наклоном, что требуется для разведения ножей в плоскости под углом 30 градусов.

Если создавать ручную модель или ямобур на трактор своими руками, чертежи и пошаговые инструкции могут стать самым полезным помощником. После ознакомления с ними становится понятно, что, присоединив полки, придется еще и обустроить крепежные отверстия. Дальше нужно проделать такие же отверстия в лопастях.

В центральной части дисков вырезают отверстия для плотного прилегания рабочих элементов к стержню. Однако такой вариант может рассматриваться только при использовании монолитных конструкций.

Применение листовой стали

Пытаясь понять, как сделать ямобур своими руками, нужно в точности соблюдать инструкцию и не отклоняться от чертежей. Если для изготовления лопастей будет использоваться высококлассная листовая сталь, то предварительно из бумаги нужно сделать шаблон. В центральной части окружности просверливается отверстие для дальнейшей установки стержня. Форма отверстия определяется типом стержня и может быть либо квадратной, либо округлой. При этом его диаметр слегка превышает величину стержня.

Дальше необходимо выбрать подходящий тип лопастей. Они могут быть с двумя половинками, или же представлять собой конструкцию разомкнутого круга со смещенными краями. Для обеспечения лучшей эффективности бурения края лучше развести под углом 30 градусов.

Для обработки тяжелых и плотных почвенных составов лопасти ямобура нужно дополнительно укреплять уголками из толстой стали. Дело в том, что под воздействием серьезных нагрузок они могут деформироваться и потерять свою эксплуатационную пригодность

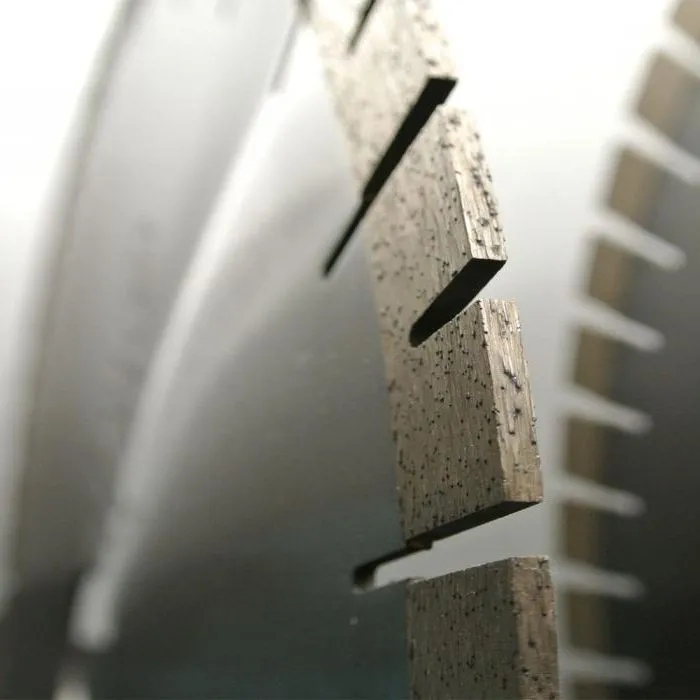

Пильные диски и доработка прибора

Если ямобур предназначается для трактора, то в качестве режущего элемента можно использовать пильный диск. Главное, чтобы его диаметр соответствовал требуемым параметрам. Большинство современных дисков изготовлено из закаленной стали, которая характеризуется лучшими прочностными характеристиками и упругой конструкцией. Провести сгибание такого диска проблематично, поэтому его распиливают на две части, а затем разводят под требуемым углом.

Подобные самодельные ямобуры ручные характеризуются высоким показателем КПД и большим сроком службы. И даже если в роли режущего элемента используется старый пильный диск, он будет превосходно справляться со своей задачей, обеспечивая высокую скорость бурения.

Многие народные умельцы понимают, что насколько бы идеальным ни был чертеж или пошаговое руководство, практически все самоделки требуют определенной доработки. Если выкапывание отверстий будет осуществляться в плотных почвенных составах, то обойтись крупными лопастями не получится. Дело в том, что они не справляются с тяжелыми грунтами и быстро затупляются. Чтобы сделать прибор более продуктивным, на его стержень нужно приварить лезвия с разным размером.

В нижней части возле пики укрепляются маленькие лезвия, а через несколько сантиметров — более крупные. Оптимальное число ярусов — 3, а размер режущих элементов не должен превышать 50 сантиметров. Если это не так, то дальнейшая работа с инструментом будет некомфортной.

Электрические модели

При желании создать электробур для проделывания отверстий в земле нужно обладать определенными навыками в области электротехники. В качестве электрического привода может использоваться мотор редуктора, который гарантирует высокую скорость бурения. Кстати, для изготовления высокопродуктивного прибора можно переделать обычный ручной ямобур, созданный по вышеуказанной инструкции.

Также можно попробовать модернизировать перфоратор, оснастив его отрезным диском, к которому приваривается труба круглого сечения. У специалиста в токарном деле заказывается переходник для соединения электроинструмента с механической частью. Обрабатывая грунт таким инструментом, важно избегать корней, иначе они могут повредить его.

Если бур создается для мощного трактора, то лучше использовать прочные диски из закаленной стали или любого другого надежного метала. Их количество определяется числом витков, а размеры должны быть одинаковыми. В центральной части проделываются отверстия для стержня. С одной стороны диски свариваются, а затем немного растягиваются. С другой — они провариваются сварным швом. На крайних дисках нужно провести укрепление колец, а готовую конструкцию насадить на стержень. В конечном итоге нижний край приваривается к остальным деталям.

Также народные умельцы используют в качестве основы под будущий бур обычную электрическую дрель. Отлично зарекомендовала себя модель «Ребир», демонстрирующая мощность 2 кВт, которую дополняют шнеком. Из-за наличия у дрели третьего конуса, ее нужно дорабатывать токарным станком, проделывая углубления по обеим сторонам. К переходнику приваривается сверло с третьим конусом, а сверлильный участок обрезается.

Такой вариант исполнения характеризуется крупными размерами и внушительным весом, поэтому его не совсем комфортно использовать в одиночку. Для удобной эксплуатации оборудование оснащают электрической лебедкой, а на тиристор монтируют радиатор.

Полезные советы

Пытаясь своими руками изготовить качественный ямобур, нужно проявить терпение и в точности соблюдать инструкцию. При ответственном подходе за короткий промежуток времени можно создать неплохой инструмент, с помощью которого можно будет решить массу строительных и бытовых задач.

Важно понимать, что в некоторых моделях режущие элементы делаются съемными, а сами шурфы проделывают с помощью садовых буров. А уже для их дальнейшего расширения берется раскладывающийся нож со специальным землеприемником. Это гарантирует быстрое выполнение поставленной задачи с существенным снижением трудозатрат.

Как самостоятельно изготовить ручной ямобур

Строительство, создание забора — для всего этого будет необходим бур. При помощи этого инструмента дачники также проеряют уровень подземных вод. Не секрет, что можно заплатить деньги мастеру, который придет со своим приспособлением и сделает отверстие в земле. Можно также взять в аренду данное оборудование. Но почему бы не изготовить свой личный инструмент? В статье вы найдете все необходимые сведения о том, как создать ямобур своими руками.

• Ямобур самодельный
  • Выбор конструкции
  • Сборка
  • Инструменты
  • Процесс работы

Ямобур самодельный

Классический диаметр инструмента — около 260 мм. Но если мы захотим изготовить его собственноручно, то можно не ограничивать воображение. Диаметр ямобура бывает разным, смотря для чего он изготавливается. Размеры полностью будут зависеть от ширины лопастей. Вы можете выбрать любой размер, все равно придется сделать эскиз. Ремонт на даче — это хороший повод создать ямобур. Чертежи вполне можно выполнить своими руками.

Выбор конструкции

Бур создается либо усиленной, либо простой конструкции. Отличаются они следующими параметрами:

• Вес.
• Размер и объем.
• Возможность транспортирования.
• Широта применения.
• Простота хранения.

Для стандартной маленькой конструкции потребуется:

• Металл.
• Острое лезвие, созданное из детали машины.

Сборка

Чтобы собрать стандартный ямобур, к металлу присоединяем лезвия из специальной рессоры — выходят готовые лопасти, которые должны быть похожи на топор, чтобы при бурении они не согнулись, а все попавшие корешки были порублены. Такой ямобур подходит для рытья ям глубиной не более 1,5 м.

Для более сложной конструкции устройство дополняют трубкой огромного диаметра или листом из металла, который нужно оборачивать по кругу лопастей, делая винт. Одно из этих усилений плотно приваривается к основному стержню или лопастям. Устройство отличается от бура простой конструкции лопастями, прикрученными, как винтовая лестница. Этим можно достичь огромной прочности. Лопасти не затупятся, а выгибаясь, будут принимать свое привычное положение и не сломаются.

Ручку устройства стоит сделать съемной, тогда в случае вспомогательного увеличения высоты можно будет прибавить еще трубочки или поменять на ручку огромного размера. При создании рукоятки для устройства необходимо предусмотреть, что, возможно, в нее придется вставить рычаг для изготовления специального момента силы.

Рекомендация: когда прибор будет собран полностью, стоит максимально раскалить его и опустить в машинное масло. Такая обработка придает больше прочности и гибкости.

Инструменты

Необходимо заранее приготовить все, что может потребоваться во время работы, дабы потом не отвлекаться и не бегать за каждой деталью:

• Дрель.
• Специальный круг.
• Гладкая и подходящая арматура.
• Токарный станок.
• Лист из стали.
• Сварка.
• Кусочек газовой трубы.

Процесс работы

Вначале нужно сделать все заготовки. Для этого из листа стали вырежем наши лезвия. Диаметр лезвий будет на 5 мм больше, чем размеры ямы. Получается, что он может быть любым. Перед началом работы нужно определиться с тем, что мы будем бурить, и какой ширины нам нужны отверстия. Можно еще создать лезвия разных диаметров.

В каждом взятом лезвии необходимом просверлить дырки, куда будет погружаться арматура (основание для бура). При этом отверстия создаем на 1 мм больше, чем диаметр самой арматуры.

Потом сделаем втулки из стали. Для этого потребуется токарный станок. Далее, сделаем два радиальных отверстия в выбранной втулке. А в отверстиях необходимо сделать резьбу. Получается, что через них с помощью болта или гайки будут присоединены лезвия с главной арматурой.

С помощью наждачного круга вырежем небольшой сектор на лезвиях. Лишние концы сектора вытянем таким способом, чтобы сделать винтовую поверхность. Снизу вырез затачиваем под углом в 45 или 60 градусов. На этом шаге лезвия из заготовок превращаются в готовые острые лопасти.

Наждачным кругом создаем лыски на арматуре глубиной где-то три мм. Лыски стоит делать, отойдя от углов стойки на восемь или десять сантиметров.

Нижний конец стойки придется тоже заточить. Угол заточки — 25−300. Там же создаем канавки в форме спирали. Для этого нам необходимо воспользоваться специальным кругом.

На конец стойки можно спокойно присоединить сверло по металлу. Из-за этого установка бура быстро будет входить в твердую почву и не сломается.

К арматуре — стойке нашего бура — присоединяем ручку, лучше всего съемную. На стойке рукоятку можно присоединять при помощи втулки.

Как самостоятельно изготовить ямобур для работ на земельном участке

У владельцев земельных участков рано или поздно возникает потребность в инструменте, которым можно делать неглубокие ямы, лунки или скважины. Такое устройство — ямобур — используется в быту и строительных работах на делянке: монтаже забора или навеса, всевозможных столбов и даже обустройстве грядок перед посадкой саженцев и др. Для этих целей вполне подойдёт портативный ручной, электро- или бензовариант инструмента. Чтобы сделать ямобур в домашних условиях, воспользуйтесь рекомендациями опытных мастеров.

Ямобур: принцип работы, инструмент и материалы

Простейший вариант инструмента состоит из небольшого количества элементов:

• стойки или трубы из металла (реже — дерева);
• поворотной ручки в верхней части;
• шнека с противоположного конца.

Работает ямобур на основе общеизвестных физических постулатов. По факту он преобразует усилие рук (импульс мотора) во вращение шнека и поднятие на поверхность грунта по принципу винта Архимеда. На фото видно, как выглядят типовые самодельные устройства. Ямобур используют для:

• выработки песка и глины;
• взятия образцов почвы;
• формирования мини-скважин для вкапывания опор для уличных лавок и столов, парников, веранд, оград, заборов, ворот, столбов;

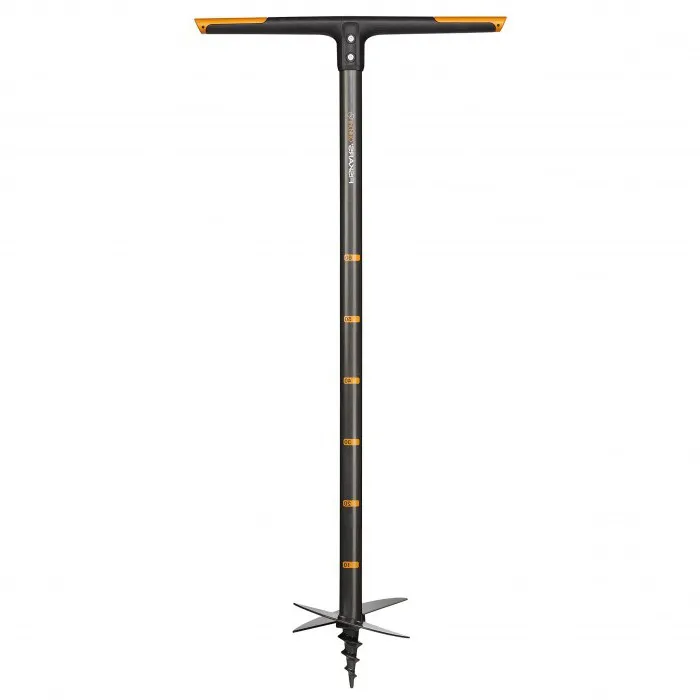

Ямобур ручной

• высадки садовых культур со стержнеобразным корневищем;
• проведения системы орошения в саду;
• контроля уровня подземных вод;
• копки колодцев, выгребных и компостных ям;
• бурения скважин для зимней рыбалки.

Чтобы сделать ямобур, опираясь на свои силы, составьте чертёж изделия. В нём укажите заданную длину устройства, исходя из личных потребностей и особенностей задач. Этот параметр определит длина подобранного вами металлического шеста: трубы диаметром 12 мм или стального прута. Обычно она варьируется в пределах 1-2 м. Также чтобы сделать ямобур, вам потребуются:

• металлический лист, 1,5-2 мм толщины;
• небольшой стальной отрезок для ножа и наждак для его заточки;
• сварочный аппарат;
• отрезок старого шланга для ручки (чуть толще диаметра шеста);
• плоскогубцы.

Совет. Подберите шнек с несколькими дополнительными лопастями, чтобы увеличить эффективность проходки земли.

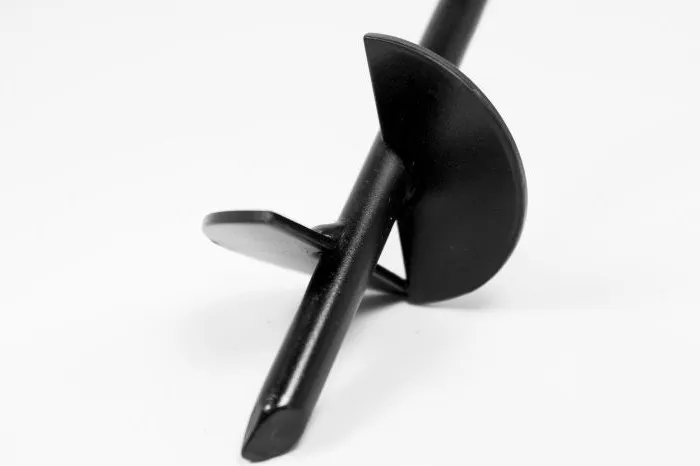

Изготовление рабочей части ямобура

Для начала решите, каким будет наружный диаметр режущей части ямобура. Опирайтесь на основные задачи, которые будете ставить перед устройством. Теперь можно приступать к монтажу ямобура:

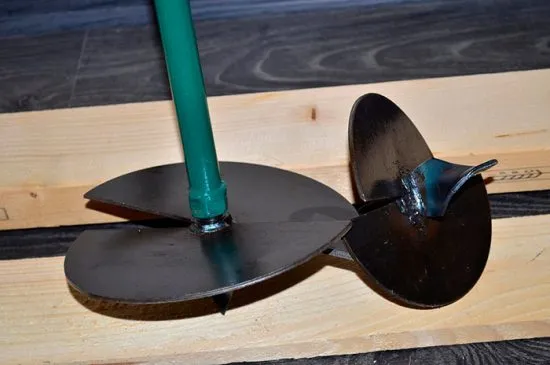

1. Вырежьте из металлического листа круг выбранного размера плюс 5-6 мм. Таких заготовок, скорее всего, вам понадобится несколько.
2. Точно по центру вырежьте отверстие, которое будет на 1-2 мм толще оси ямобура, шеста или трубы.

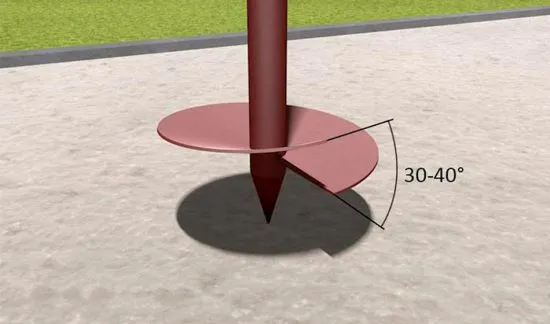

3. Сделайте ровный разрез по одному из радиусов стального круга. Растяните заготовку вертикально.
4. Приварите получившуюся спираль к шесту. Швы производите с определённым шагом, достаточным для прочного соединения частей. Винты (если их больше одного) также необходимо сварить между собой.

На острие устройства находится наконечник. Он обеспечивает хорошее проникание ямобура вглубь земли. В промышленных моделях используется сверло. В самодельном инструменте можете приладить плоский или любой другой наконечник. Для его монтажа высверливают отверстие на конце шеста. Если ось изготовлена из трубы, то в отверстии нет надобности.

Завершение сборки ямобура

Следующий шаг — изготовление ножа. Он будет располагаться на острие ямобура и принимать на себя всю тяжесть резки земли, поэтому выберите в качестве основы рессорную сталь. Материал достаточно прочный, твердый, износостойкий, хорошо сохраняет наточенное состояние. Размер будущего ножа должен совпасть с параметрами рабочего шнека. Широкий край заточите на вращающемся наждаке. Сварочным аппаратом приделайте его к нижнему краю шнека.

Совет. Увеличить износостойкость стального ножа вы можете так: раскалить докрасна на огне, а затем сразу опустить в холодную воду или масла.

Поперечная рукоятка завершит сборку ручного бура. Она должна хорошо ложиться в руку и обеспечивать удобное вращение. Технически вы можете изготовить её крестом или Т-образной. Рукоять следует усилить, приварив отрезки труб в вертикальной оси. Не забудьте надеть на ручку шланг, чтобы сделать ямобур комфортным в управлении.

Изготовления моторизированного ямобура

Детальнее ознакомиться с принципами конструирования ручного бура в домашних условиях помогут видео рекомендации. Также модель можно усовершенствовать, добавив в схему двигатель. Это позволит копать скважины до 3 м. Мотор будет вращать ямобур с помощью карданной передачи. Обезопасить такую систему от выхода из строя из-за перегрузки и от нанесения вреда работающему с ней человеку поможет установка муфты.

Эти устройства довольно тяжелы, поэтому нуждаются в опоре и паре колёсиков для передвижения. Кроме того, на тележке крепятся двигатель и все рабочие части, включая привод. Мотор ставят с одного конца рамы опоры, с другой располагают кронштейн. В результате бур получает вертикальную стойку, которая нужна по время работы.

Сделать ямобур простой конструкции в домашних условиях несложно, если вы имеете минимальные навыки ведения сварки и слесарных работ. Даже для моторизированного варианта не нужны серьезные электромонтажные работы.

Ручной бур: видео

Самодельный ручной ямобур с электроприводом

Для данной самоделки потребуется пильный диск от циркулярки, два полотна для сабельной пилы, одна гайка с прессшайбой и отрезок круглого стального прутка с резьбовым «наконечником».

В качестве электропривода можно использовать сетевую дрель или обычный шуруповерт. При помощи самодельного ручного ямобура можно бурить отверстия в мягком грунте под установку столбиков, посадку деревьев и т.д.

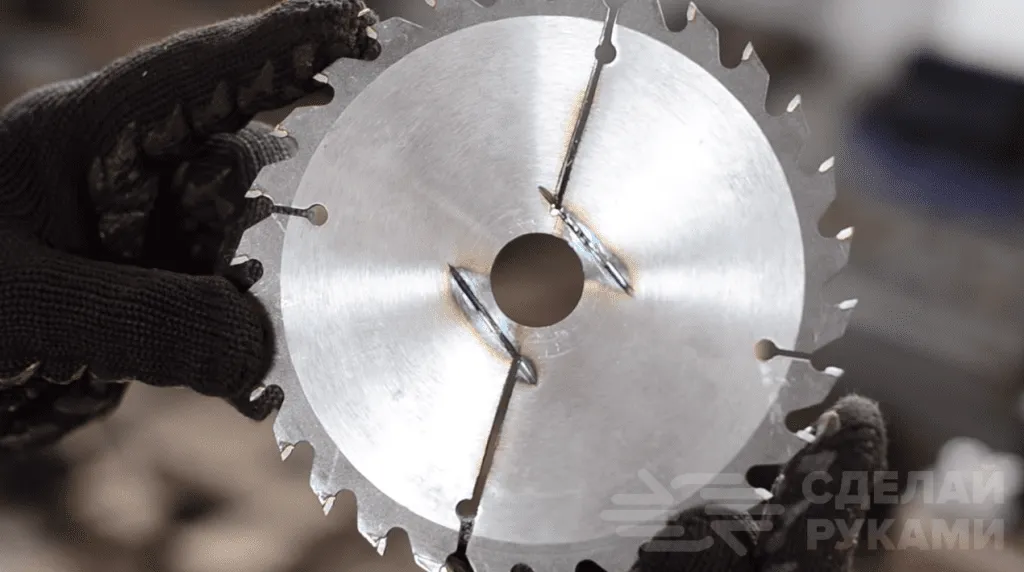

Первым делом необходимо разметить пильный диск от циркулярной пилы. Для этого будем использовать линейку и чертилку по металлу (в принципе, можно выполнить разметку обычным черным или белым маркером).

Основные этапы работ

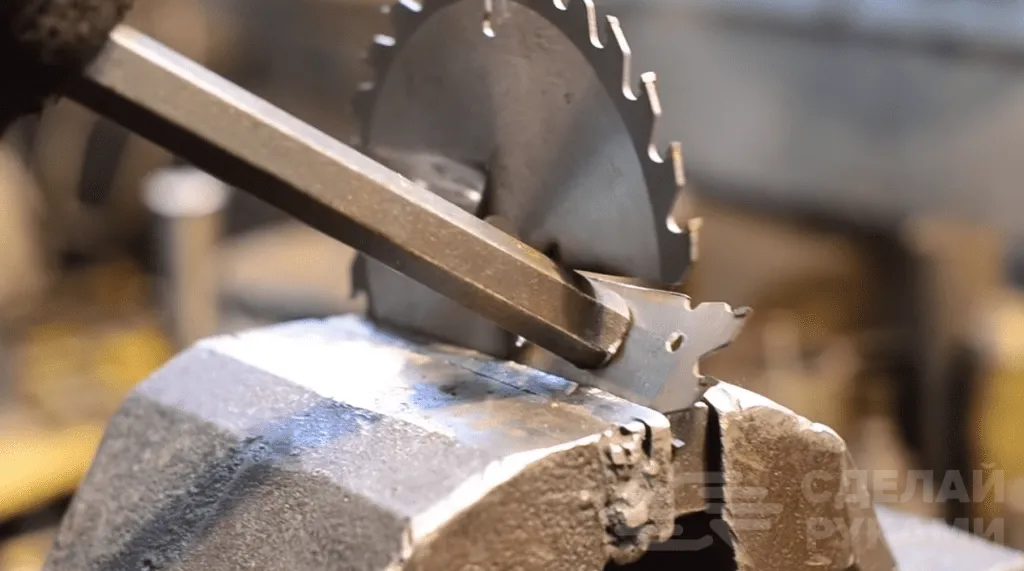

В размеченной области делаем пропилы с помощью болгарки с отрезным кругом. Затем размечаем два полотна для сабельной пилы и отрезаем от него лишнюю часть. В получившихся заготовках нужно будет просверлить два отверстия.

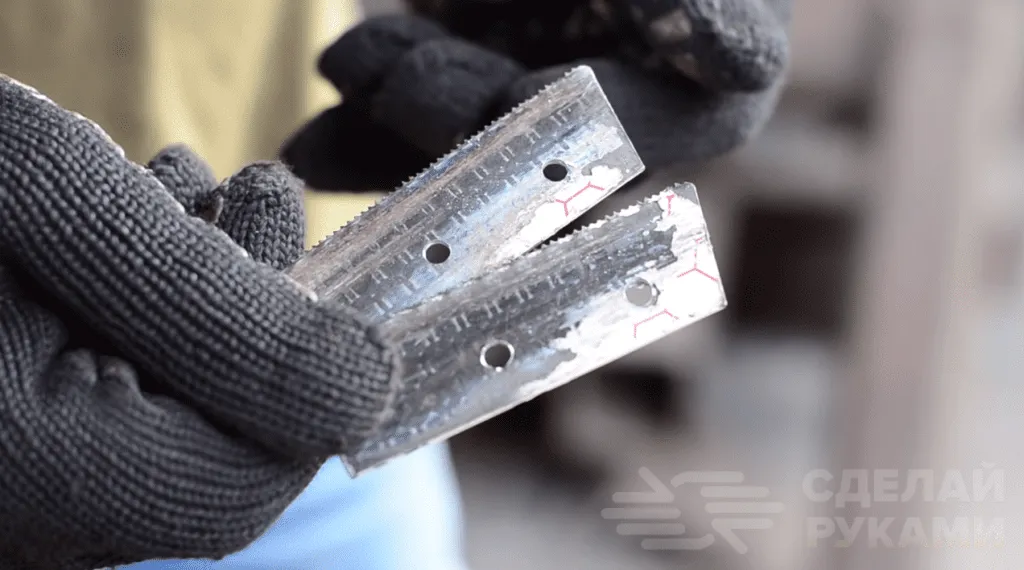

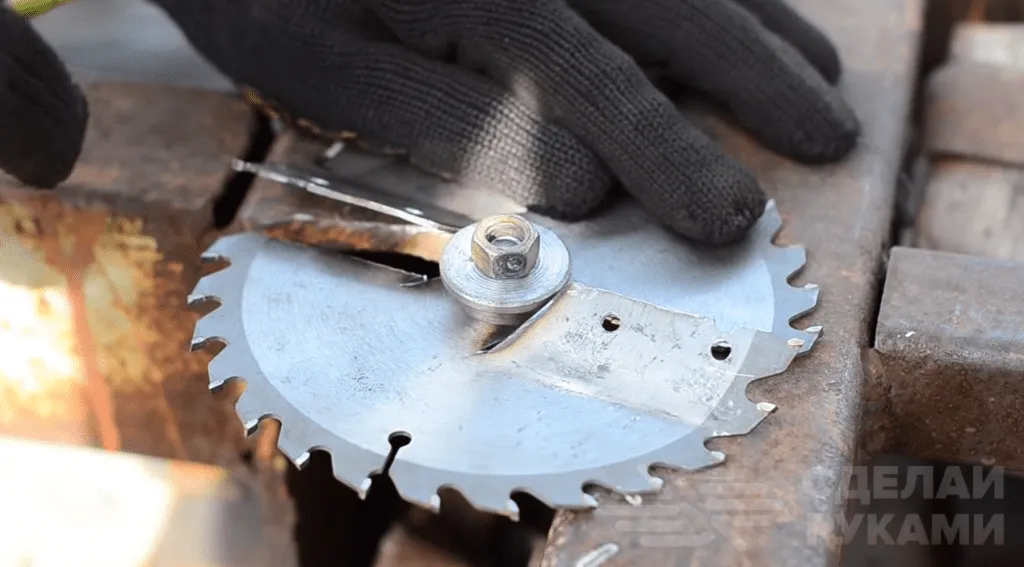

На следующем этапе прикладываем отрезки пильного полотна к диску от циркулярки и размечаем места, где нужно будет просверлить отверстия. Далее разгибаем срезанные края пильного диска, а в центральное отверстие вставляем и привариваем гайку с прессшайбой.

Сборка ручного бура

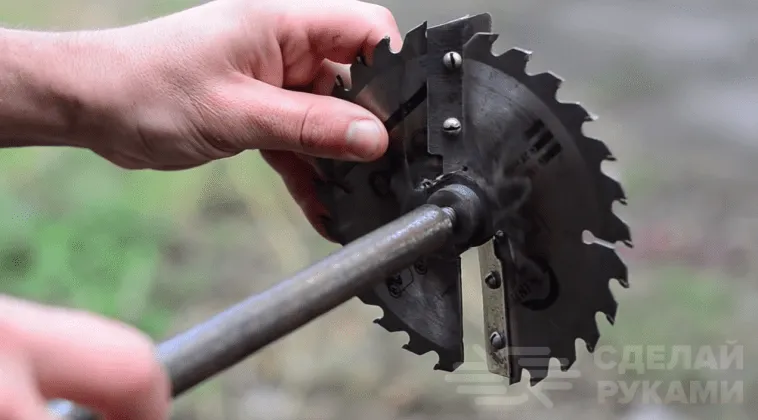

По краям пильного диска от циркулярки прикручиваем при помощи болтов с гайками отрезки полотна для сабельной пилы, вкручиваем в гайку кусок круглого прутка с резьбой на конце, после чего можно протестировать самоделку на практике.

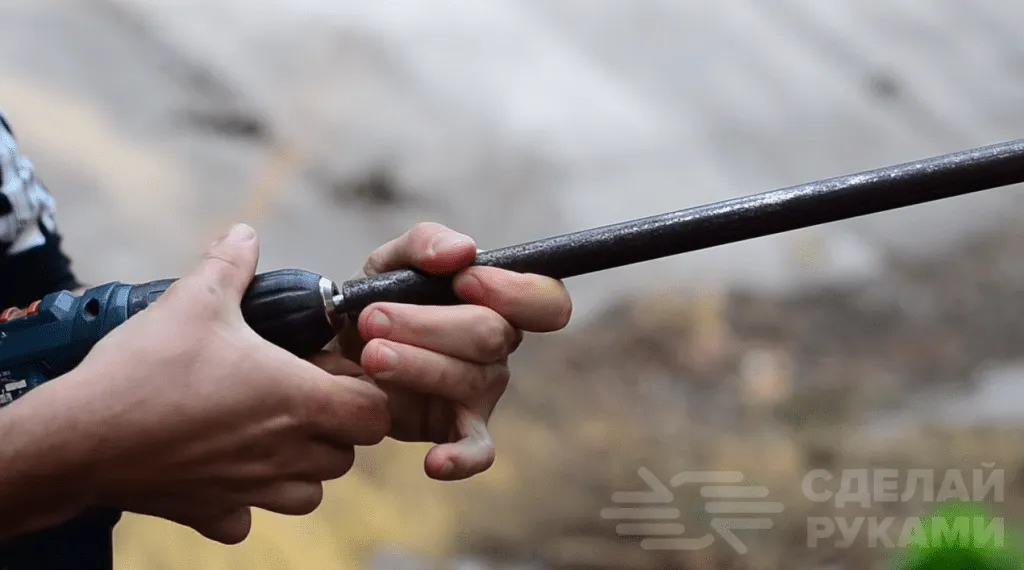

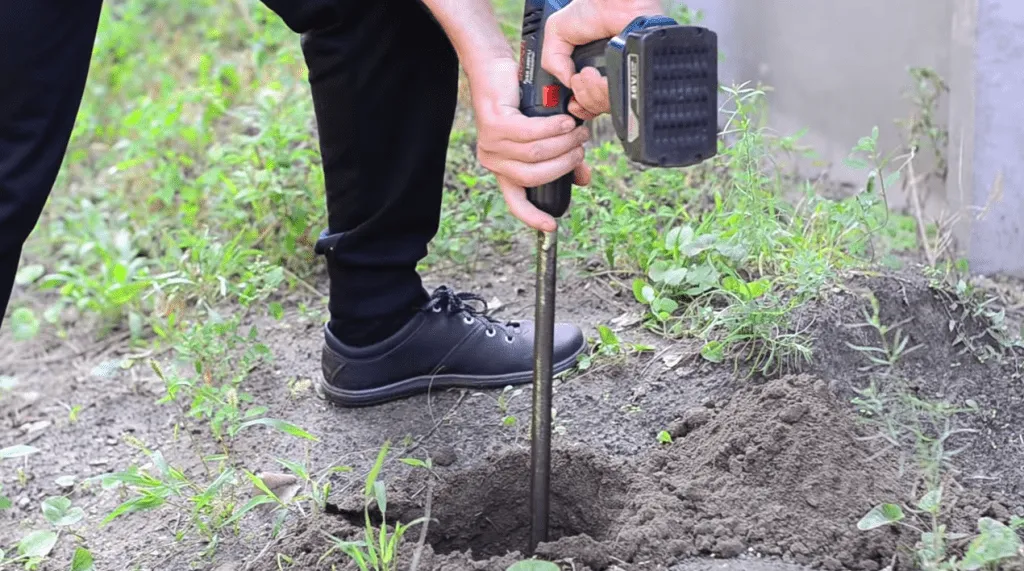

Вставляем хвостовую часть вала в патрон электродрели и пробуем бурить отверстия в грунте. Подробный процесс изготовления, а также обзор самодельного ямобура смотрите в видеоролике на сайте.

• Простое приспособление для наматывания проволоки
• Приспособа для гибки колец из отрезков уголка и подшипников
• Самодельный орехокол из обрезков металла за 10 минут
• Как из обычной турбозажигалки сделать зажигалку-пистолет

9 Comments

Во первых нет центрального направляющего штыря, бур гуляет ( болт за конструктивный просчет, можно было подсмотреть на настоящих) Во вторых бур иногда закусывает и достать его можно только вращая в обратную сторону, например шнек зашел одной пластиной под корень, а второй сверху. ( второй болт за конструктивный просчет, вращая такой самопал мы лишь открутим режущую часть от ручки) В третьих бур садовый 483 руб ( цена на 18.09.2018 мир инструмента артикул 64448 ) там же диск для циркулярки ф125 мм 249 руб ( Артикул: 73215 самый дешевый этого размера) комплект полотен из 2 шт для сабельной пилы 161 руб ( Артикул: 782008 то же самый дешевый вариант) и того 410 руб добавим сюда отрезной круг 20 руб, один электрод 5 руб, износ сверла затраты на электроэнергию и своё время! ( получим экономическую нецелесообразность) Потому что заводской садовый бур бурит на глубину до 1 м, указанная модель имеет 2 комплекта ножей на 150 мм и на 200 мм, бурит она быстрее и эффективнее этой самоделки. А главное она может бурить и глину. Так что очень сомнительная самоделка, да же если у вас есть старый пильный диск и желание сделать садовый бур, откройте журнал «Наука и Жизнь» там есть хорошие идеи, а твердосплавные пластины из полотен для сабельной пилы не выдерживают ни какой критики! Лучше купить самые дешевый комплект ножей для ледобура 2 ножа с отверстиями и болтами 126 руб.

красавчик! Я не против самоделок, но я категорически против соплестроительства! большинство бед в нашей стране от нежелания просчитать трудозатраты и сопоставить их с конечным результатом.

Где есть такой грунт проще лопатой обойтись, а этот примитив похож на разрыхлитель. Ну и не шурцповертом крутить.

Красавчики Лис, алекс и Бур! Вам видимо не ведомо чувство эйфории от самоделок, а имеет место понятия выгоды и очернения идей которые предлагают самоделкины. Человек просто поделился идеей, а ваше дело принять ее или нет эту идею. Он не заставляет вас делать этот инструмент, пользуйтесь покупным. А соплежуям скажу, что беда нашей страны в нежелании видеть ценности многих предложений из-за их себестоимости и тудозатрат как вы говорите. По этой причине многие наши изобретения украдены запатентованы на западе и востоке, а соплежуи потом это все покупают у них (за дешево) вот вам и трудозатраты. А человек просто поделился своей идеей.

не серчайте на Самоделкина, он же БЫУШНЫЙ (пришедший в негодность. как диск циркулярной пилы) диск использовал- значит бесплатный и придумал сделать ЭТО! А вот излишни приделывать по краям пильного диска прикручивать при помощи болтов с гайками отрезки полотна для сабельной пилы. сам метал циркулярной пилы очень качественный

Дружище , вот это ересь ! Я опущу многие моменты , касаемо минусов твоей рацухи…но насаживать сию конструкцию «для бурения грунта» на дрель или шуруповёрт . это уже слишком. Ты откель взялся такой ? Для чего тебе набивать такие статьи ? Какую цель преследуешь ? Или всё гораздо банальнее — ты один из тех бедолаг , которым не повезло родиться после 1995-го в отупевшем обществе ?

Я бы сделал чуть по другому, взял бы перф, пику, отработавшую свое, к пике приварил бы трубы кусок. Ввариваем в трубу гайку, и собственно все, в гайку шпильку и вот эта приблуда с диском. Или к отработанной пике можно прикрепить кусок садового бура готового.

Читаю некоторые» кулибинские»советы и не понимаю,для чего засорять нет и давать не умные лайфхаки….шуруповерт,только для саморезов,не каждая дрель справится с диском …полудурки,Ваша неумная задумка

Использовать пильный диск для такой цели мне пришло в голову лет 15 назад. К трубе я его приварил. Разрезал так-же, но дополнительные лезвия не ставил. Просто слегка отогнул. Вращал я его вручную. Однако этот инструмент оказался непригодным. Диск гнулся от нагрузки, а потом стал лопаться сварной шов. Тогда я изготовил диск из обычной стали достаточной толщины. Легко пробурил этой штукой больше десятка скважин диаметром примерно 25 см и глубиной до полутора метров под заборные опоры.

Ручной ямобур своими руками: пошаговое описание, чертеж

В процессе строительства дома и при обустройстве участка иногда возникает необходимость в проделывании круглых отверстий в почве. Они могут потребоваться при возведении ограды, когда технология предусматривает монтаж столбов. Опоры монтируются и при строительстве беседок, лёгких хозяйственных сооружений и арок. А вот если вы устраиваете свайный фундамент, то шурфы тоже понадобятся, однако их диаметр должен быть более внушительным.

Эти ямы формируются ручным или моторизированным буром. В магазинах такие устройства присутствуют в широком ассортименте, однако многие домашние мастера предпочитают выполнять их самостоятельно, ведь они получаются более надежными, а порой и более производительными по сравнению с заводскими изделиями. Кроме того, ямобур своими руками можно выполнить с учетом собственных предпочтений.

Выбор конструктивных особенностей

Если вы решили сделать бур своими руками, то следует разобраться в основных разновидностях таких изделий. Среди прочих – это садовые инструменты, которые обычно обладают полукруглыми лопастями. Они привариваются под углом. Используется такое устройство для формирования лунок при посадке растений. Однако с помощью этого же инструмента можно проделать шурфы для опор при возведении беседок, легких построек и заборов.

Вы можете изготовить еще и шнековый бур, который обладает более длинной режущей частью. Он используется для проделывания ям под опоры. Конструкция исключает необходимость более частого вынимания инструмента, поэтому бурение удается закончить в короткие сроки. Прежде чем выполнить ямобур своими руками, вы должны рассмотреть его разновидности. Среди прочих конструкций та, что специально предназначена для свай. Она обладает откидывающейся лопаткой для того, чтобы получить расширение в нижней части опоры.

Самыми простыми в изготовлении являются садовые буры. В зависимости от того, какой тип почвы на территории, конструкция может быть видоизменена. В этом и состоит прелесть самодельных инструментов, ведь их можно заточить под конкретные условия. Обычные буры в магазинах хоть и стоят недорого, но являются универсальными. С их помощью просто работать на легких почвах, а вот на глинах, суглинках и мергеле они малоэффективны.

Изготовление ямобура своими руками: разбор конструктивных особенностей

Если вы планируете изготовить ямобур своими руками, то должны разобраться в основных узлах этой конструкции. Среди прочих – режущая часть, которая представлена двумя полукругами с заточенными краями. Диаметр лопасти будет подбираться с учетом диаметра. Для удобства лопасти обычно делаются съемными, а устанавливаются на болтах.

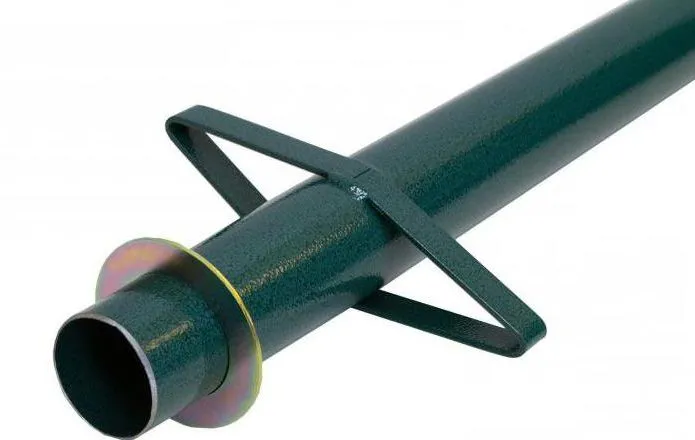

Еще один узел – это стержень, который изготавливается из профилированной трубы квадратного сечения. В качестве альтернативного решения выступает лом, длина которого должна быть подобрана с учетом глубины шурфа, к ней добавляется 60 см. Если это значение уменьшить, то последние сантиметры вы будете работать, наклонившись над почвой. При таком расчете общая высота должна быть больше на 1,5 м. Это указывает на то, что штангу лучше сделать сборной.

Стержень наращивается отрезками трубы, однако вам нужно будет продумать систему сочленения. Прежде чем выполнить ямобур своими руками, вы должны подумать, какой будет ручка. Она приваривается к опоре в виде буквы Т, а ее длина составляет 40 см. Можно увеличить это значение до 60 см. Важно снабдить конструкцию ещё и наконечником в виде сверла. Этот узел располагается под лопастями. Наконечник будет разрыхлять почву, а на первом этапе обеспечивать центрирование, так вам будет проще удерживать инструмент вертикально. Эта конструкция является базисной, ее можно дорабатывать, однако для начала важно решить, из чего сделать землебур.

Подготовка материалов

Если вы решили сделать ручной ямобур своими руками, то должны позаботиться о наличии соответствующих материалов. Обычный инструмент выполняется из труб, сечение которых вы можете выбрать самостоятельно. Что касается профилированного изделия, то его сечение может быть квадратным со стороной 20 мм. Увеличить этот параметр можно до 35 мм.

Ножи-лопасти обычно выполняются из пильного диска и листовой стали. Толщина последней должна быть равна 4 мм. Пильный диск подбирается для болгарки с учётом диаметра. Как показывает практика, лопасти обычно выполняются из пильного диска. Режущие кромки при этом будут уже готовы. Боковые грани дополнительно затачиваются, чтобы почва разрыхлялась проще.

Сверло в виде пики выполняется из разных материалов. Можно изготовить просто заточенный стержень. Для этого подбирается отрезок прутка внушительного диаметра. Еще одним вариантом может стать стальная полоса, которая имеет вид сверла. Иногда используется и комбинация этих вариантов. Прежде чем выполнить ручной ямобур своими руками, вы должны подумать о ручке. Удобнее, если она будет иметь вид круглой трубы. Ее диаметр подбирается по охвату ладоней. Главное требование при этом выражено в том, чтобы мастеру было удобно работать.

Работа над ножами и технология крепления

На первом этапе необходимо определиться с тем, будете ли вы делать бур со съемными или стационарными лопастями. В первом случае на один из концов стержня необходимо приварить полочки, которые предварительно выполняются из толстой стали. Они должны быть расположены под наклоном, чтобы плоскости ножей были разведены под углом в 30°.

Для тех, кто делает ямобур своими руками, чертеж станет первым помощником. Ознакомившись с ними, вы сможете понять, что после приваривания полок необходимо сделать несколько отверстий под крепеж. Такие же отверстия необходимо будет сформировать ещё и в лопастях, тогда как устанавливают их на болты внушительного диаметра.

В дисках по центру необходимо вырезать отверстия, чтобы эти элементы плотно прилегали к стержню, однако эта манипуляция потребуется лишь при монолитном варианте, когда лопасти придётся приваривать.

Использование листовой стали

Прежде чем сделать ямобур своими руками, чертежи следует рассмотреть в первую очередь. Один из них вам придется составить самостоятельно или воспользоваться тем, что предлагается в статье. Если лопасти вы планируете изготавливать из листовой стали, то предварительно из бумаги необходимо выполнить шаблон. В центре окружности нужно просверлить отверстие, куда вставляется и приваривается стержень. В зависимости от того, какой стержень вы предпочли, нужно будет выполнить квадрат или окружность.

Отверстие при этом будет иметь несколько больший размер по сравнению с параметрами стержня. Вам следует решить, какими будут лопасти. Они могут иметь две половинки или могут быть представлены разомкнутым кругом со смещенными краями. Разводить края необходимо под углом 30°. Эффективность бурения при этом окажется максимальной.

Если вы выполняете ямобур на трактор своими руками, с помощью которого будете работать на плотных почвах, то лопасти могут быть сведены под нагрузкой. Для того чтобы этого избежать, из уголка или толстой полосы стали необходимо выполнить упор. Лопасти будут гнуться, ведь сталь используется незакаленная, однако в листе ее найти почти невозможно. Если же эту задачу вы решите, то согнуть материал вряд ли получится.

Использование пильного диска

Выполняя ямобур своими руками на МТЗ, вы можете использовать пильный диск. Если такой у вас есть в наличии, то важно удостовериться в том, что его диаметр подходит. В таких изделиях применяется закаленная сталь, которая отличается высокой прочностью и упругостью. Согнуть такой лист не получится, поэтому его необходимо распилить пополам, а половинки развести под нужным углом.

Такой самодельный бур будет демонстрировать высокую производительность. Даже если у вас в наличии диски бывшего употребления, то они будут обладать хорошо наточенной кромкой. Для того чтобы бурение было эффективным, заточить инструмент можно ещё и по бокам.

Доработка бура

Если вы выполнили ручной ямобур своими руками, чертежи вам в этом деле, безусловно, помогали. Однако впоследствии вы можете понять, что инструмент требует доработки. Когда манипуляции приходится выполнять в плотных грунтах, большие лопасти довольно сложно режут почву. На стержень при этом привариваются лезвия разного размера.

Возле пики в нижней части следует укрепить маленькие лезвия, а с отступом несколько сантиметров – большие. Ярусов должно быть 3, их количество можно увеличить до 4. Режущая часть не должна быть больше 50 см, в противном случае физически работать будет очень сложно.

Особенности изготовления электрического ямобура

Если вы хотите выполнить электрический ямобур своими руками, то должны знать, что конструкция имеет электрический привод в виде мотора редуктора. С помощью него осуществлять работы по бурению получится максимально оперативно. Выполненное ручное устройство по вышеописанной технологии может быть дополнено электрическим приводом.

Можно выполнить инструмент из перфоратора, дополнив его буром из отрезного диска. Последний дополняется трубой круглого сечения. У токаря можно заказать переходник. Конструкция снабжается головкой, которая позволит соединить электрический инструмент с механической частью. Важно при работе с таким оборудованием не наткнуться на корни. Однако если возникнет препятствие, то у электрического инструмента должна сработать соответствующая защита.

Изготовление бура для трактора

Если перед вами стал вопрос о том, как сделать ямобур на трактор своими руками, то вы можете использовать для этого диски из металла. Их количество будет равно числу витков. Диски должны быть одинаковыми, в центре вырезаются отверстия для стержня. Диски должны быть сварены с одной стороны, а потом немного растянуты, чтобы получилась гармошка. С другой стороны проваривается шов. На крайних дисках укрепляются кольца. Сваренные диски надеваются на стержень, а нижний край проваривается.

На следующем этапе необходимо использовать лебедку. Заготовка для шнека фиксируется, круг лебедки необходимо зацепить за кольцо и растянуть, пока не удастся получить нужную длину. Затем шнек проваривается.

Для справки

Самостоятельно вы можете выполнить бур ТИСЭ, который будет представлять собой лопасти с землеприемником. Нож должен быть более широким, в нижней части он будет формировать расширение сваи. Однако использовать такой инструмент не очень удобно, ведь складной нож будет мешать.

Заключение

В некоторых конструкциях для исключения подобной проблемы нож делается съемным. Сами шурфы бурятся садовым буром, тогда как для расширения можно отдельно выполнить раскладывающийся нож с землеприемником. Это позволит выполнить работы в короткие сроки и с меньшими трудозатратами.

Выполняя нож, вы можете использовать обрезанную лопату, тогда как землеприёмник изготавливается из банки из-под сельди. Нож фиксируется подвижно, а по достижении дна ослабляется, лопата при этом начинает подрезать бока шурфа, формируя расширение.

Как обустроить гардеробную своими руками?

Обустройство гардеробной своими руками может показаться непростой задачей, но с правильным планированием и подходом, вы сможете создать удобное и функциональное пространство для хранения одежды и аксессуаров.

Вот несколько шагов, которые помогут вам обустроить гардеробную:

1. Планирование. Определите размеры комнаты и сделайте план. Разместите штанги, полки, ящики и другие элементы хранения в соответствии с вашими потребностями и предпочтениями.

2. Материалы. Выберите качественные материалы для создания элементов хранения, таких как МДФ, ДВП, пластиковые ящики и металлические штанги.

3. Штанги для одежды. Разместите штанги для одежды на нужной высоте и сделайте их достаточно длинными для вашей одежды. Штанги могут быть съемными или стационарными, их можно крепить к стене или использовать специальные крепления.

4. Полки и ящики. Разместите полки и ящики на нужной высоте и ширине. Используйте ящики для хранения мелочей, как мелких аксессуаров, головных уборов и т.д.

5. Двери. Если в вашей гардеробной будет дверь, выберите подходящие для вас варианты. Можно использовать раздвижные двери, открывающиеся наружу, или двери-купе.

6. Освещение. Обеспечьте достаточное освещение в гардеробной. Используйте настенные светильники или подсветку для полок и штанг.

Важно учитывать, что обустройство гардеробной своими руками может требовать определенных навыков и инструментов, таких как дрель, отвертки, пилы и т.д. Если вы не уверены в своих способностях, лучше обратиться к профессионалам.

Видео. Бур ВЕДРО для бурения скважины.
