Ремонт ручного заклепочника: проблема, когда он не клепает, решения на vesb.ru
Типичные неисправности аккумуляторных заклепочников и их ремонт

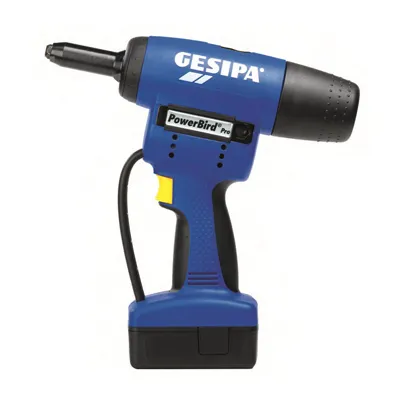

Применение аккумуляторных заклепочников упрощает и ускоряет процесс создания заклепочных соединений между листами металла и другими плоскими поверхностями. Результатом являются надёжные, долговечные и функциональные соединения. Если потребуется, можно изучить информацию о «ремонте ручного заклепочника».
Несмотря на наличие заводской гарантии и возможность бесперебойного использования, аккумуляторные заклепочники склонны к поломкам и неисправностям. Эксперты определили перечень наиболее типичных поломок аккумуляторных заклепочников, среди которых встречаются:
Для предотвращения поломок и неисправностей стоит беречь устройство от попадания пыли и влаги внутрь механизма. В случае работы в условиях запыленных стройплощадок и ограниченного пространства необходимо контролировать, чтобы пыль не проникала в вентиляционные отверстия корпуса. Между сеансами работы стоит устраивать перерыв, чтобы предотвратить значительный перегрев конструкции. Продолжительные и интенсивные нагрузки могут вызвать перегрев мотора, что существенно снижает срок использования инструмента.

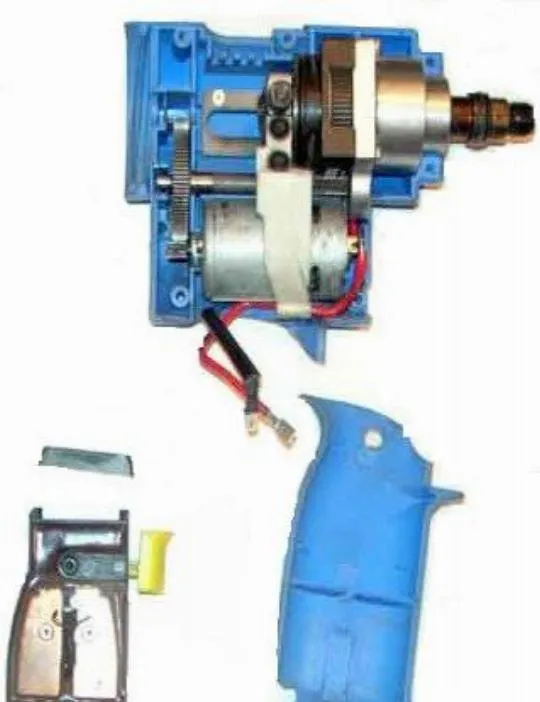

Как выполнить мелкий ремонт аккумуляторных заклепочников самостоятельно?
Производители рекомендуют при появлении первых признаков поломок обращаться в авторизованный сервисный центр по обслуживанию фирменной техники. Но существуют случаи, когда пользователи способны самостоятельно справиться с поломками и неисправностями. В случае поломок стоит следовать таким советам:
В случае быстрого и чрезмерного перегрева корпуса стоит отключить устройство и сделать небольшой перерыв в работе. Необходимо дождаться полного остывания инструмента, раскрутить зажимной механизм и просмотреть внутреннее содержимое наконечника, который может быть чрезмерно забит металлическими стружками. В этот момент стоит очистить внутреннюю полость рабочего наконечника и все детали зажимного устройства. Следуя простым рекомендациям, владельцы аккумуляторных заклепочников могут продлить срок и повысить удобство использования собственного инструмента.
Источник
Частые поломки механических заклепочников и их предотвращение

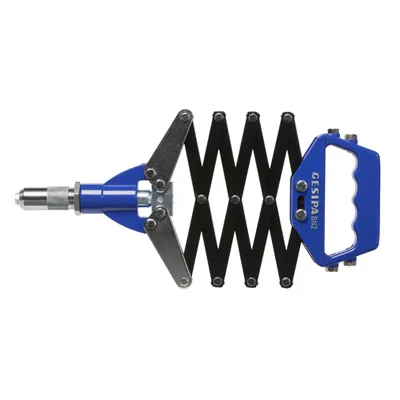

Механические современные заклепочники – весьма надежные инструменты, которые при должном уходе за ними, а также при соблюдении всех правил эксплуатации способны прослужить довольно долго. Однако, как известно, ничего на свете вечного не существует, любой механизм, даже самый что ни на есть надежный, когда-нибудь может выйти из строя. Механические заклепочники не являются исключением. Увы, по тем или иным причинам они также могут ломаться. Приведенные ниже поломки, а также некоторые советы по поводу их предотвращения помогут быстро решить возникшую проблему – и снова вернуться к работе.
Как избежать неисправностей
Чтобы успешно справиться с ремонтом заклепочника, нужно иметь представление об общем принципе его устройства и работы. Сам принцип несложен: во время сжатия рукояток специальным цанговым устройством происходит захват, вытягивание заклепки из своей трубки. После этого происходит сминание трубки рабочей головкой инструмента: формируется запорная шляпка, которая заклепывает монтажное отверстие.
Правила, необходимые для того, чтобы инструмент служил максимально долго:
Разумеется, как и любые инструменты, заклепочники также нуждаются в профилактическом регулярном осмотре, в выполнении планового сервисного обслуживания. К счастью, таких операций не так уж много. Главным образом, они сводятся к:
Своевременно проведенные сервисные работы помогут содержать заклепочник в полном порядке в течение продолжительного времени. Если имеются сомнения в своих силах, то можно обратиться за помощью к профессиональным мастерам или опытным пользователям.
Источник
При монтаже вытяжных заклепок не откусываются до конца стержни, а остаются торчать из гильзы. Как решить эту проблему?
Самые частые поломки заклёпочника и их предотвращение
Принцип работы заклёпочника состоит в том, что при сжатии рукояток цанговое устройство захватывает, втягивает из трубки заклёпки стержень, затем головкой, размещённой на другом конце сминает трубочку, создавая шляпку, плотно заклёпывая отверстие.
Чтобы заклёпочник служил долго, без поломок, следует придерживаться следующих правил:
Заклепочник ручной, как им пользоваться и, как он устроен
Многие видели это приспособление в магазинах, торгующих инструментом – но не все знают, как им пользоваться. Те, кто ни разу не держал вытяжной заклепочник в руках – просто не смогут оценить удобство и универсальность его применения.
Заклепочные соединения были и остаются универсальным и недорогим способом сращивания различных деталей. В судостроении и самолетостроении – это вообще единственный способ крепления обшивки к каркасу.
Классическая клепка выглядит следующим образом:
Именно так клепали корпус «Титаника» и ручку к вашей сковородке.
Современные технологии коснулись и этого древнего способа. В быту мало кто пользуется молотком и обжимной насадкой. Существуют полуавтоматические инструменты, позволяющие приклепывать детали друг к другу практически одной рукой. Правда и заклепки выглядят несколько иначе.
Как работает ручной заклепочник?
Для понимания процесса, необходимо увидеть заклепку в работе. На схеме обозначены основные ее элементы:
В подготовленное отверстие помещается втулка заклепки. Инструмент надевается на сердечник и упирается в буртик заклепки. Зафиксированный стержень вытягивается из втулки, расклепывая ее верхнюю часть.
Когда клепка завершена, и головка сердечника прочно засела в расклепанной втулке – стержень отрывается. Склепанные материалы соединены лишь втулкой.
Принцип работы самого инструмента и его устройство так же рассмотрим на схеме.
Мы рассмотрели, как работает заклепочник. При этом надо понимать, как правильно подобрать соединительные элементы.
Расходные материалы
Металл, из которого изготавливаются заклепки – зависит от материала соединяемых заготовок. Это может быть сталь, нержавейка, медь, алюминий. Речь идет о материале втулки. Вытяжной стержень изготавливается из стали. Чаще всего применяются алюминиевые втулки. Легкий металл легко деформируется при установке, и не подвержен коррозии.
Размеры клепок для заклепочника следует тщательно подбирать под толщину материала и прочностные требования к соединению.
Как правило, вытяжные заклепки не подвергаются силовому воздействию, то есть они предназначены для соединения деталей, которые не будут находиться под нагрузкой. Поэтому диаметр подбирается минимально возможный, для обеспечения прочности.
На иллюстрации видны основные размеры, которые необходимо учитывать перед покупкой.
К тому же проверьте, подходит ли набор головок вашего инструмента под диаметр клепок. От диаметра тела заклепки зависит прочность соединения. Однако злоупотреблять его величиной не стоит. Слишком крупные отверстия снижают прочность самой заготовки, да и выглядят не эстетично.
Техника использования
Те, кто уже сталкивался с заклёпщиком, знают, что пользоваться этим инструментом достаточно просто. Главное — запомнить принцип работы. Изначально все должно начинаться с подготовки обрабатываемого материала. Эта процедура осуществляется следующим образом:
Читать также: Меркурий 230 art 03 как снимать показания
Важно помнить, что длина заклёпок должна соответствовать толщине скрепляемых деталей и нагрузке, которая в итоге будет воздействовать на них. Компактные заклёпки предназначены для тех металлических листов, которые не будут нагружаться.
Все дальнейшие манипуляции должны соответствовать схеме:
Чтобы результат проделанной работы отличался не только качеством, но и долговечностью, нужно провести протяжку рычажной системой. В этом случае лучше выбрать монтажную проволоку из стали. Из-за сильного прижима по краям образуются своеобразные наплавы, которые будут обеспечивать надёжное сцепление. Если металлическая заготовка будет подвержена большим нагрузкам, вдоль соединительного шва должно быть расположено несколько заклёпок. Все обрывки проволоки необходимо удалить из инструмента. Лучше всего для этого подходит шлицевая отвёртка.
Как самому отремонтировать заклепочник ручной
https://youtu.be/MZADDCfKWVghttps
://youtu.be/TWeTOpymPc8
Наш проект живет и развивается для тех, кто ищет ответы на свои вопросы и стремится не потеряться в бушующем море зачастую бесполезной информации. На этой странице мы рассказали (а точнее — показали
Источник
Стержни застревают в заклепочнике: проблема клепальника или заклепок?
Я пользуюсь таким » >
Аналог FORCE (делают на одном и том же заводе )
Но некоторые стержни тоже застревают
Мои видео на Ютубе:
https://www.youtube.com/channel/UCVgDANCjXzt01FjTm195Iig/videos?view=0&flow=grid&sort=dd
надо ход регулировать- с обратной стороны дула подстройка есть. часто помогает
greg111 написал :
надо ход регулировать- с обратной стороны дула подстройка есть.
В моём её точно нет
Мои видео на Ютубе:
https://www.youtube.com/channel/UCVgDANCjXzt01FjTm195Iig/videos?view=0&flow=grid&sort=dd
вот ЭТУ гайку надо регулировать, » > сорри за не верный вектор наводки..
У меня такой, там нету регулировки:
» >
» >
Мои видео на Ютубе:
https://www.youtube.com/channel/UCVgDANCjXzt01FjTm195Iig/videos?view=0&flow=grid&sort=dd
может с этой стороны есть под шлиц что? как то там разбирается вся шляпа » >
greg111 написал :
может с этой стороны есть под шлиц что?
У меня есть там гайка под шлиц. С ее помощью регулируется сжатие пружины. При максимальной затяжке стержни вылетают хуже всего. При средней и минимальной затяжке вылетают как обычно, т.е. плохо, после 4-5 щелканий ручками заклепочника.
Думаю, что проблема в том, что стержень заклепки каким-то образом становится шире, чем диаметр отверстия в головке заклепочника и этими дерганиями ручек он протаскивается силой через него. А ведь по теории, при разрыве стержень должен утончаться в месте разрыва.
greg111 написал :
может с этой стороны есть под шлиц что?
Неа, нету
Мои видео на Ютубе:
https://www.youtube.com/channel/UCVgDANCjXzt01FjTm195Iig/videos?view=0&flow=grid&sort=dd
novak написал :
стержень заклепки каким-то образом становится шире
Думаю что нет, он скорее всего просто изгибается, вот и застревает.
Мои видео на Ютубе:
https://www.youtube.com/channel/UCVgDANCjXzt01FjTm195Iig/videos?view=0&flow=grid&sort=dd
ну так надо с регулировкой купить нормальный клепальник и всё. меня двуручник никогда не парил. всё как часы работает. а вообще, застревает- не обращаю внимания. когда следующую клёпку суёшь- предыдущая автоматом вылетает если и застряла.
greg111 написал :
когда следующую клёпку суёшь- предыдущая автоматом вылетает
Во, точно, я тоже как то не парюсь по этому поводу
Мои видео на Ютубе:
https://www.youtube.com/channel/UCVgDANCjXzt01FjTm195Iig/videos?view=0&flow=grid&sort=dd
а вообще по секрету скажу- лучшие заклёпочники те которые внутри с тремя лепестками- не проскальзывают, крепче держат и дольше истираются соответственно. да и облегают лучше стержень, который кстати проще и легче в трёхлепестковую цангу вставлять
greg111 написал :
а вообще, застревает- не обращаю внимания. когда следующую клёпку суёшь- предыдущая автоматом вылетает если и застряла.
если бы!
когда следующую суешь, то предыдущая не пускает, сидит крепко! нужно пощелкать ручками клепальника, чтобы стержень продвинулся дальше, а потом можно и протолкнуть следующей! Но кому такая игра нужна!
Кто-нибудь работал фирменными заклепками? Там тоже бывают такие проблемы?
А то неохота покупать через интернет недешёвые заклепки, а потом опять плеваться!
Мои видео на Ютубе:
https://www.youtube.com/channel/UCVgDANCjXzt01FjTm195Iig/videos?view=0&flow=grid&sort=dd
если честно, то даже и не думал что они «Фирма». Пошёл, посмотрел, именно они у меня и ещё «Сделай Сам»
Мои видео на Ютубе:
https://www.youtube.com/channel/UCVgDANCjXzt01FjTm195Iig/videos?view=0&flow=grid&sort=dd
Полметровый двуручный джонсвей без регулировок, любит закусывать хвостовики заклепок 5-6мм. Чистил-промывал, не спасает С мелкими нормально.
еще Bralo, Gesipa. Делают очень полезные вещи типа заклепок с наружней резьбой или потайной головой.
При мне в магазине мужики брали такой, говорят нормальный: » >
Мои видео на Ютубе:
https://www.youtube.com/channel/UCVgDANCjXzt01FjTm195Iig/videos?view=0&flow=grid&sort=dd
Да, судя по цене в Украине, это уже должна быть фирмА.
70 шт. алюм. 3х6 стоят 35 грн. (4 бакса, грубо), а те, которыми работаю я (Интертул) стоят 4 грн. (0.5 бакса) за 50 шт.
Т.е. Новус дороже примерно в пять раз.
Наверное, надо брать и пробовать.
заклёпки разные, в основном те что на каждом углу покупал- не думаю что именно в них собака порылась. менять аппарат и всё.
greg111 написал :
не думаю что именно в них собака порылась. менять аппарат и всё.
опять менять аппарат?
так только-что купил новый, Стенли за 30 баксов!
И проблема не исчезла.
Очень надеюсь, что проблема таки в заклепках, а не в аппарате.
novak написал :
Очень надеюсь, что проблема таки в заклепках, а не в аппарате.
Потом расскажите обязательно
Мои видео на Ютубе:
https://www.youtube.com/channel/UCVgDANCjXzt01FjTm195Iig/videos?view=0&flow=grid&sort=dd
novak написал :
только-что купил новый, Стенли за 30 баксов!
и что в ём толку ежели он не регулируется? на расходку тратить кучу бабла? так уж лучше взять нужный который с дешёвой расходкой сможет сносно работать тогда выгода будет правильная. это как оригинальный ДВД- пиратские копии не читает и стоит дорого но купив особо ничего не посмотришь, только лицензию по 1кРуб.
greg111 написал :
и что в ём толку ежели он не регулируется?
а что в нем должно регулироваться?
Вполне возможно, что достаточно будет рассверлить отверстие в головке на пару десятых.
возможно если цанга трёхлепестковая то и плющить стержень будет меньше в силу более равномерного обхвата. так что советую присмотреть именно такой прибор.
вот мой » >
» >
greg111 написал :
возможно если цанга трёхлепестковая то и плющить стержень будет меньше в силу более равномерного обхвата.
Кстати, стержень, который я протянул через заклепочник Стенли, хотя и с трудом, задевая края, но можно опять вставить в голоку этого же аппарата. Но, в головку Сигмы он не входит, хоть молотком забивай. У китайцев допуски на отверстие головки гуляют поболее, вот и результат.
Хотя, если рассверлить головку Сигмы, то, думаю, что и там проблемы с застреваниями стержней прекратятся.
Покупать новый заклепочник было не обязательно.
Источник
Почему заклепочник не тянет заклепку
Как правило, к тому, что вытяжные заклёпки невозможно установить в проектное положение могут привести несколько факторов:
1. Слишком мягкий скрепляемый материал.
2. Неправильно подобранный диаметр сверла для посадочных отверстий.
3. Неправильно подобранный размер заклёпки относительно толщины скрепляемых материалов.
4. Бракованное крепёжное изделие.
Ниже рассмотрим отдельно каждую из причин на фоне требований действующих стандартов.
Терминологию и принципиальные схемы разных типов на так называемые «слепые» заклёпки в отечественном нормотворчестве задаёт ГОСТ Р ИСО 14588-2005.
Этот стандарт является прямым переводом международного стандарта ISO 14588:2000.
Однако, в силу чересчур дословного перевода технических терминов отечественный стандарт среди специалистов признан не совсем удачным.
Поэтому в работе мы используем термины, заданные Минстроем в Технической оценке к ТС 4240-14 от 09.07.17 на вытяжные заклёпки ELNAR.
Принципиальная схема установки вытяжных заклёпок в проектное положение.
Вытяжные заклёпки устанавливают в проектное положение путём вытягивания стержня.
При этом головка стержня развальцовывает гильзу заклёпки до тех пор, пока не упрётся в скрепляемые материалы.
После чего стержень отрывается от головки.
После окончания монтажа заклёпки головка стержня остаётся в развальцованной гильзе.
Стержень, оторванный от головки беспрепятственно выходит из гильзы заклёпки.
Стержень полностью проходит сквозь гильзу, вминая её в мягкое основание по всей длине.
Такие случаи встречаются не только при креплении композитных, в том числе полимерных, материалов, но к сожалению, и при креплении алюминиевых профилей:
Полимерные композитные материалы – нестабильны в своих механических свойствах.
Их твёрдость может существенно отличаться от партии к партии.
Поэтому при установке в композитные материалы зачастую стержень заклёпки свободно проходит сквозь всю гильзу.
При этом суть претензии: «..но ведь в прошлый раз всё нормально устанавливалось..»
На фотографиях хорошо видно, как
гильза заклёпки при развальцовывании сминает мягкий алюминиевый профиль вокруг себя
и придаёт посадочному отверстию овальную форму.
Как определить, что брак в креплении происходит по причине недостаточной твёрдости скрепляемого материала, а не по причине излишне «жёстких в монтаже» вытяжных заклёпок?
Для этого соответствующие международные стандарты задают нам величину усилий отрыва стержня для каждого типа заклёпок:
Максимальная разрушающая нагрузка для отрыва стержня
— для открытых вытяжных заклёпок
с выступающим бортиком
А2/А2 по ISO 15983
— для открытых вытяжных заклёпок
с выступающим бортиком
Алюм./Сталь по ISO 15977
Таким образом, величина усилий отрыва стержня вытяжной заклёпки от головки не должна превышать нормативных значений, заданных соответствующими международными стандартами.
Соблюдение технологии выбора и установки заклепки
Длина заклепки рассчитывается как сумма диаметра заклепки и толщины скрепляемых материалов. Например: толщина скрепляемых материалов 4,0 мм, диаметр заклепки 4,0 мм. Длина заклепки = 4,0 + 4,0 = 8 мм.
Диаметр отверстия указан в таблице производителя заклепок.
Так же можно пользоваться правилом – Диаметр отверстия = диаметр заклепки + 0,1 мм. Например: диаметр заклепки 4.0 мм, Диаметр отверстия = 4.0 + 0.1 = 4.1 мм.
Листовую сталь небольшой толщины удобно сверлить двусторонними сверлами, они имеют короткую рабочую часть.
Установите соответствующую насадку для вытяжных заклепок, шпильку и мундштук для гаечного заклепочника. Если установлена не соответствующая насадка, это может привести к заклиниванию ножки заклепки и последующему ремонту заклепочника.
Установите заклепку в заклепочник, затем вставьте заклепку в отверстие под углом 90 градусов, произведите клепание.
Важно!
Инструмент в процессе клепания должен быть строго под углом 90 градусов к материалу, заклепка должна быть полностью вставлена в отверстие. Если не соблюдать это правило, заклепка будет установлена не ровно и соединение материалов будет не плотным, из-за чего может произойти заклинивание ножки в заклепочнике.
При установке заклепки гайки не перпендикулярно материалу происходит заклинивание резьбовой шпильки в заклепке или поломка шпильки.
Установка заклепки за две итерации
Если длина заклепки выбрана верно – установка заклепки произойдет за одну итерацию, то есть потребуется свести рукоятки ручного заклепочника один раз или нажать на спусковой крючок пневмогидравлического заклепочника один раз.
Ниже приведены основные причины, по которым заклепка не устанавливается за одну итерацию:
Необходимо очистить губки, толкатель, пружину или их заменить.
Необходимо отрегулировать давление в пневмолинии.
Выбран несоответствующий диаметр шланга подключения заклепочника. При подключении шланга диаметром меньше рекомендованного, подается количество сжатого воздуха меньше, чем необходимо заклепочнику, что приводит к его неправильной работе.
Пневмогидравлический заклепочник работает от сжатого воздуха, который подается в цилиндр заклепочника и приводит в действие гидравлический шток и поршень. Гидравлический поршень и шток приводят в действие механизм захвата заклепки и ее установки. Любая потеря масла приводит к снижению хода поршня и установки заклепки за несколько итераций.
Регламентное обслуживание
Для долгой и безупречной работы заклепочников необходимо своевременно производить обслуживание инструмента:
Для пневмогидравлических моделей заклепочников необходимо в течении дня своевременно освобождать контейнер с оторванными ножками заклепок.
Раз в неделю необходимо очищать фильтр контейнера от стружки при помощи пневматического продувочного пистолета.
Необходимо очищать от стружки и смазывать шпильку через каждые 50 установок. Это увеличит срок службы шпильки и мундштука и облегчит установку заклепки.
Необходимо смазывать вращающиеся части примерно каждые 1000 установок заклепок. Недостаток смазки способствует усилению трения, снижению скорости
вращения шпильки и снижению крутящего момента
Замена гидравлического масла производится не реже одного раза в год. Данная сервисная функция должна производиться только в авторизованном сервисном центре.
Видеоинструкция: как настраивать и обслуживать ручной заклёпочник
Принцип работы, настройки и обслуживания ручного заклёпочника на примере модели PS 15 от компании POP (видео в конце статьи).
Заклёпочник POP PS 15 – лёгкий и удобный инструмент для тяговых заклёпок до 5 мм. Идеально подходит для работы в горизонтальной плоскости, то есть когда рабочая головка инструмента смотрит вниз. У модели прочный корпус из литого алюминия и резиновые рукоятки для комфортного захвата. В комплект входят четыре насадки и ключ для их установки. Применяется для установки заклёпок из алюминия, стали и нержавеющей стали.
1. Подберите нужный тип и размер заклёпки.
2. С помощью ключа с шестигранным отверстием открутите установленную насадку и установите подходящую.
3. Разведите рукоятки заклёпочника.
4. Вставьте заклёпку в инструмент.
1. Вставьте заклёпку в просверленное отверстие и плотно прижмите к материалу под прямым углом.
2. Сведите рукоятки заклёпочника.
3. Разведите рукоятки и удалите оторванную ножку заклёпки из инструмента.
Чтобы разобрать заклёпочник, надо выкрутить установочный винт
1. Ключом выкрутите установочный винт с обратной стороны клепающей головки.
2. Выньте пружину, толкатель, губки.
3. Прочистите губки от грязи и стружки или при необходимости установите новые губки.
4. Соберите в обратном порядке.
Периодическая чистка и замена губок продлит работу заклёпочника в 2–3 раза.
4.Пневмоподготовка воздуха
Для работы пневмогидравлических заклепочников необходим чистый, сухой воздух с давлением от 5.0 – 6.9 атмосфер. Для гаечного пневмогидравлического заклепочника так же необходима лубрикация подаваемого воздуха небольшим количеством соответствующего масла. Точные данные по давлению воздуха и типу и количеству гидравлического масла приведены в инструкции к заклепочнику.
Чистый, сухой воздух – необходима установка фильтра.
Фильтр убирает мелкие абразивные частицы из воздуха, под воздействием которых изнашиваются резиновые уплотнители и зеркальные поверхности цилиндра. Это приводит к течи масла и выходу заклепочника из строя.
Фильтр убирает влагу из сжатого воздуха, которая приводит к коррозии механизма и порче гидравлического масла.
Ограничение давление – необходима установка редуктора или фильтра с редуктором.
Превышение рабочего давления приводит к выдавливанию резиновых уплотнительных колец, течи масла и поломке заклепочника.
Смазка воздуха – необходима установка лубрикатора или блока фильтр + редкутор + лубрикатор. Смазка воздуха требуется только заклёпочнику для заклепок гаек.
Воздух с маслом из лубрикатора может подаваться на расстояние не более 5 метров, поэтому длина шланга должна быть не более 5 метров от точки подключения лубрикатора.
Пользуйтесь заклепочниками POP c удовольствием и помните: качественный результат можно достигнуть только качественным инструментом!
На промышленных предприятиях при изготовлении изделий часто приходится выполнять операции по соединению различных элементов и деталей. Это можно сделать с помощью такого надежного способа, как соединение заклепками. К его помощи прибегают в тех случаях, когда элементы конструкции нельзя сварить. По сравнению со сваркой этот метод обладает массой достоинств. Создают же подобное соединение при помощи специального инструмента для клепания заклепок.
Принцип работы ручного заклепочника для заготовок из металла
В частных и промышленных мастерских широко востребован ручной заклёпочник, который предназначен для надёжного скрепления листовых материалов. Специалисты чаще всего применяют этот инструмент для листового металла, толщина которого не превышает 3 мм. Помимо этого, именно заклёпочник помогает своими руками и без лишних усилий прикрепить металлический лист к уголку либо профилю.
Краткое описание заклёпочника
Многие специалисты помнят, что ещё совсем недавно принцип соединения металла заклёпками отличался множеством недостатков и технических нюансов. Именно поэтому выполнить эту процедуру в домашних условиях было практически невозможно. Изначально стоит отметить, что сам процесс клепания сопровождался огромным количеством различных сложностей технологического плана, из-за чего выполнить качественное соединение было очень сложно.
Чтобы установить заклёпку в нужном месте мастера должны были приложить титанические усилия. Кроме того, не всегда можно было выполнить надёжное крепление с обеих сторон обрабатываемого материала. Именно поэтому специалистов часто интересовал вопрос, как закрепить заклёпку без заклёпочника, имея под рукой только подручные приспособления. Но на практике эта процедура отличалась особыми сложностями, так как развальцовка отнимает много времени и сил.
Несмотря на высокое качество соединений, которые были выполнены с помощью заклёпок, это направление было мало востребованным. Такая тенденция была связана ещё и с тем, что существовал большой риск травмирования.
На фоне этих минусов многочисленные специалисты из разных стран работали над тем, чтобы создать качественный и простой в использовании инструмент для решения таких задач. Благодаря этому в массовой продаже появился ручной тип заклёпочника, который отличается своей компактностью и многофункциональностью. Главное преимущество этого инструмента в том, что он гарантирует надёжное соединение металлических заготовок при минимальных усилиях со стороны мастера.
Качественный заклёпочный инструмент отличается своей универсальностью и простотой, использовать его очень просто. Он позволяет обеспечить беспрепятственный доступ к соединению, без каких-либо вспомогательных приспособлений. Отдельно стоит учесть, что для работы с заклёпочным приспособлением необходимо заранее просверлить небольшое отверстие в металлической заготовке для установки заклёпки. Фиксацию выполнит главный инструмент.
Специалисты утверждают, что специфика этой работы отличается своей простотой, благодаря чему с ней теперь может справиться даже новичок. Немаловажным остаётся и тот факт, что купить инструмент для клепания заклёпок можно по весьма доступной цене
Основные сферы применения
Многие согласятся, что без заклёпочника не обходятся ни одни ремонтные работы. Универсальность этого ручного инструмента считается наиболее востребованной в тех случаях, когда нужно соединить несколько заготовок, а использование других методов крепления является нецелесообразным. Как показывает практика, с помощью этого приспособления чаще всего соединяют различные крепёжные элементы.
Описание инструмента и его виды
Заклепочник представляет собой тип инструмента, в основу работы которого положен тот же принцип, что и пистолета. Он используется для соединения элементов конструкций и их деталей толщиной не более 1 см.
При использовании такого механического пистолета соединения деталей чаще всего создают с внутренней стороны. Ручной заклепочник является рычажным вариантом пистолета, в конструкции которого можно выделить два основных элемента:
Производители выпускают два вида ручных заклепочников — вытяжные и резьбовые.
Вытяжного типа
Этот тип инструмента обеспечивает соединение деталей за счет тягового усилия, посредством которого происходит фиксация заклепки. Когда рычаг пистолета оказывает силовое воздействие, стержень заклепки начинает втягиваться в ее трубчатую часть, распирая ее головку стержня. Снаружи шляпка заклепки тоже расплющивается, и в результате получается довольно прочное соединение деталей.
Резьбовые заклепочники
Заклепочники этого типа работают по схожему принципу за некоторым исключением. Здесь шарик втягивается в рабочую часть благодаря вращению резьбы в трубчатой части заклепки. Иными словами, соединение элементов осуществляется за счет фиксации головки посредством закручивания рукоятки. Этот способ фиксации элементов деталей менее распространен, преимущественно его используют для соединения деталей незначительной толщины.
Как правило, заклёпочный инструмент продается вместе с набором насадок различного диаметра.
В зависимости от типа используемого привода, заклепочники можно классифицировать на несколько основных групп:
Чаще остальных в бытовой сфере используются устройства с механическим приводом. Производители выпускают их в двух вариантах: первый предполагает выполнение соединения деталей при помощи одной руки, а второй — за счёт силового воздействия, оказываемого двумя руками.
Принцип соединения деталей с помощью одной руки положен в основу работы и ручного заклепочника, известного под названием «гармошка».
Ручные заклепочники можно купить по различным ценам, которые зависят от нескольких факторов — типа привода, модели, способа соединения и производителя. Устройства от именитых брендов являются более дорогими в отличие от изделий неизвестных производителей.
Дорогостоящими могут считаться также аккумуляторные, пневмогидравлические и электрические модификации инструмента, если их сравнивать с ручными клепальниками. Объяснить это можно использованием в них более сложной конструкции. Чаще всего такие устройства применяются на промышленных производствах.
Устройство вытяжных заклепок
Чтобы научиться работать с ручным вытяжным заклепочником, мастеру следует, в первую очередь, познакомиться с устройством крепежных элементов, в роли которых выступают заклепки, предназначенные для соединения элементов подобным способом.
Выглядит такая заклепка как крепёж, в составе которого имеются две детали: полая трубка в виде цилиндра, на конце которой располагается головка и металлический стержень. Полый цилиндр нередко называют заклёпочным телом или втулкой. У каждого заклепочника цилиндр имеет свой особый диаметр, который соответствует размеру заклепочного крепежа.
Располагающееся в цилиндре полое отверстие проходит сквозь всё тело, в том числе и его головку. Металлический стержень выполнен в виде обычного гвоздя, имеющего шляпку округлой формы. Его устанавливают в цилиндрическое отверстие, где он впоследствии втягивается до упора головки при помощи фиксатора.
Для соединения элементов с использованием вытяжного ручного заклепочника производители выпускают резьбовые заклепки, у которых внутри цилиндрического тела располагается резьба. Резьбовая нарезка присутствует и у стержня, который помещается в цилиндр посредством его вкручивания.
Чтобы получить прочное соединение, обычно в качестве крепежа используется болт или винт. Заклепка такого типа имеет и другое название — вытяжная глухая. От обычной вытяжной она отличается увеличенной прочностью.
Для создания заклепок, используемых для соединения элементов вытяжным заклепочником, применяют различные материалы. Гильзы делают из медных, алюминиевых или стальных сплавов. Основное требование, которому должен удовлетворять материал гильзы, — не приводить к появлению коррозии металла, из которого изготовлены соединяемые элементы. Это означает, что во время их контакта не должна возникать пара катод-анод.
Для изготовления стержня применяется сталь, прочность которой в несколько раз должна превосходить прочность тела. Цилиндр тела заклепки может отличаться как размерами диаметра, так и длины. Это основные параметры заклепок, которые нужно в первую очередь учитывать при выборе. Важно, чтобы диаметр цилиндрического тела соответствовал отверстию для крепежа.
Особенности гарантийного ремонта заклепочника
Гарантийный ремонт осуществляется в период действия обязательства по гарантийному обслуживанию и длится, как правило, в течение одного года. В случае неисправности, возникшей в данный период, необходимо обратиться к продавцу заклепочника или в авторизованный сервисный центр продавца.
Гарантийные случаи ремонта заклепочника
Основным критерием для обслуживания по гарантии является характер поломки товара. Под действие попадают поломки, произошедшие по вине производителя товара, либо выявленный производственный брак.
Условия гарантийного ремонта исключают наличие следующих действий с товаром:
Как правильно отдать заклепочник на гарантийный ремонт
При обращении в сервисный центр либо непосредственно к продавцу, необходимо:
Прием претензий и бесплатная юридическая консультация сегодня! Звоните:
вернуть деньги
Рекомендуем решить проблему сейчас — правильная и обоснованная претензия это ключ к успеху!
Многие продавцы также требуют наличие «родных» приспособлений: зарядного устройства, кабеля и т. п..
При передаче товара в сервис, специалист центра может провести оценку качества заклепочника, где будет отражен внешний вид товара и возможность принятия по гарантии. Владельцу заклепочника следует настаивать на личном присутствии в ходе проведения оценки качества, не упуская товар из вида.
Обязательно документальное оформление передачи заклепочника, а именно заполнение талона на гарантийный ремонт, который должен содержать в себе следующие пункты:
Образец простого гарантийного талона на ремонт заклепочника можно посмотреть ниже.
Правила гарантийного ремонта заклепочника
Основным руководством потребителя услуги, в том числе и данного вида является Закон «О защите прав потребителей». Главным правилом здесь выступает безвозмездность оказания услуги, и возможные требования сервиса о дополнительной оплате проводимой диагностики не имеют основания.
Сколько длится гарантийный ремонт заклепочника
На сколько дней можно рассчитывать, передавая заклепочник на гарантийный ремонт. ст. 20 закона «О защите прав потребителей» регламентирует такие сроки:
отсутствие подлежащих замене деталей по закону не может быть поводом для продления сроков, и не освобождает исполнителя от санкций за просрочку.
если прошло 45 дней гарантийного ремонта заклепочника, а товар не отдают по любым причинам, следует сослаться на ст. 23 закона «О защите прав потребителей» и напомнить работнику сервиса, что каждый день просрочки обойдется центру в 1% от стоимости заклепочника в виде уплаты неустойки (пени).
часто возникает вопрос, продлевается ли гарантия на заклепочник после гарантийного ремонта. Обязательство продлевается на весь период времени, в который заклепочник сдан на гарантийный ремонт в сервисный центр и потребитель не имел возможности его использовать.
Вернуть товар можно почти всегда! Главное знать порядок действий и правильно пользоваться законом. Получите информацию бесплатно от юристов через чат (справа внизу ↘️) либо по этой ссылке.
вернуть товар
Права потребителя при осуществлении гарантийного ремонта
сервисный центр не квалифицирован на проведение экспертизы, он может лишь произвести оценку качества предоставленного товара. Экспертиза проводится уполномоченным на это лицом (экспертом) по заявлению сторон. В случае если экспертиза установит, что поломка заклепочника произошла по вине потребителя, последний должен будет оплатить проведение экспертных работ.
В случае обнаружения неисправности товара вы имеете следующие права:
Если исполнитель не выполнил обязательства в течение установленного срока, то на следующий день вы можете потребовать выдать отремонтированный товар немедленно. в случае отказа, следует направить исполнителю письменную претензию, с расчетом размера неустойки (пени) за просрочку исполнения.
Предоставление аналогичного заклепочника на время гарантийного ремонта
в ст. 20 закона «О защите прав потребителей» содержится обязанность исполнителя о выдаче заявителю другого товара на время гарантийного ремонта:
«в отношении товаров длительного пользования изготовитель, продавец либо уполномоченная организация или уполномоченный индивидуальный предприниматель обязаны при предъявлении потребителем указанного требования в трехдневный срок безвозмездно предоставить потребителю на период ремонта товар длительного пользования, обладающий этими же основными потребительскими свойствами, обеспечив доставку за свой счет.
Перечень товаров длительного пользования, на которые указанное требование не распространяется, устанавливается Правительством Российской Федерации».
К счастью заклепочник не входит в указанный статьей перечень, т.е. На время гарантийного ремонта должна быть осуществлена его подмена из специального фонда с аналогичными характеристиками и функциями по письменному заявлению потребителя.
Возврат заклепочника после гарантийного ремонта
По итогу проведения работ исполнителем составляется акт выполненных работ, в котором описывается:
Так же составляется акт приема-передачи вещи. Потребителю следует в присутствии представителя сервиса удостовериться в исправности заклепочника и ознакомиться с результатами проделанной работы.
Причины отказа в гарантийном ремонте заклепочника
Сервисный центр может отказать в обслуживании товара по гарантии по причинам, перечисленным в разделе “гарантийные случаи”. Что же делать, если вещь не принимают или ставят печать «отказано»?
Прием претензий и бесплатная юридическая консультация сегодня! Звоните:
вернуть деньги
Рекомендуем решить проблему сейчас — правильная и обоснованная претензия это ключ к успеху!
Если вы не видите причин в отказе, не нарушали правил эксплуатации и не пытались самостоятельно починить товар, то вы вправе составить письменную претензию непосредственно продавцу или сервисному центру в отказе от гарантийного ремонта заклепочника, либо напрямую обратиться с жалобой в роспотребнадзор по вашему региону, где помогут составить претензию и провести проверку. В случае если продавец ответит отказом на полученную претензию, следует обратиться в суд.
Что делать, если гарантийный ремонт оказался некачественным и заклепочник опять не работает
если заклепочник снова сломался после произведенного гарантийного ремонта, то можно сделать вывод, что работа выполнена некачественно. Согласно закону «О защите прав потребителей», гарантийный ремонт товара является услугой, то есть на основании ст. 29 закона вы вправе требовать по своему выбору следующее:
Вышеуказанные права можно реализовать в ходе исполнения работы либо по ее результату:
как вернуть деньги за заклепочник после гарантийного ремонта
такой товар не относится к технически сложным товарам и Возврат денежных средств за него возможен при наличии любого недостатка, возникшего после ремонта.
Претензии к продавцу и исполнителю работ
Претензия на некачественное оказание услуг по ремонту, нарушение его сроков, Возврат товара оформляется в письменном виде и направляется в сервисный центр с изложением заявленных вами требований.
Необходимо составить претензию в двух экземплярах, на собственном экземпляре получить отметку представителя сервиса о принятии претензии к рассмотрению, с указанием даты и подписи (печати).
При составлении претензии указывайте одно из перечисленных требований, например, Возврат денежных средств за неисправный заклепочник либо замену его на товар надлежащего качества. Наличие в претензии нескольких пунктов может явиться причиной для отказа.
Возврат денежных средств должен быть произведен в течение 10 дней с момента обращения | ст. 22 ЗОЗПП.
Куда жаловаться на некачественный ремонт заклепочника
Жалобу на некачественно оказанную услугу, а также на отсутствие реакции на претензию, необходимо направить в роспотребнадзор. если данные меры не привели к желаемому результату, следует обратиться в суд с исковым заявлением по некачественному ремонту заклепочника.
Вернуть товар можно почти всегда! Главное знать порядок действий и правильно пользоваться законом. Получите информацию бесплатно от юристов через чат (справа внизу ↘️) либо по этой ссылке.
вернуть товар
В исковом заявлении, кроме основного требования, расчета выплаты неустойки (пени) и возмещения судебных расходов, возможна компенсация морального вреда вследствие нарушения исполнителем собственных обязательств.
Образец претензии на некачественно произведенный ремонт можно посмотреть ниже.
Судебная практика в отношении дел, касательно некачественного ремонта заклепочника, показывает, что установление причин возникновения неисправности с привлечением независимого эксперта, является основным фактором принятия судом решения. В случае если вы не нарушали правил эксплуатации заклепочника, и данное обстоятельство подтвердит эксперт, принятие решения в пользу истца не вызывает сомнений.
Принцип работы
Как пользоваться заклепочником — пожалуй, самый важный вопрос, который интересует мастера. Для того чтобы создать надежное соединение, во время его выполнения необходимо придерживаться следующего алгоритма действий:
На первом этапе необходимо хорошо выровнять поверхности, чтобы можно было обеспечить максимально плотный контакт между деталями.
Приступая к сверлению отверстий, необходимо следить за тем, чтобы они располагались строго по одной линии. Для надлежащего выполнения этой операции поверхности рекомендуется расположить на ровной плоскости, например, деревянной заготовке, к которой их следует зафиксировать. После этого переходят к нанесению мест расположения будущих отверстий. Далее, начинают проделывать отверстия, следя за тем, чтобы на каждой детали они располагались точно в обозначенных местах.
Важной задачей является обеспечить соответствие размера отверстия требуемым параметрам. Для этого рекомендуется брать сверло чуть большего диаметра. К примеру, если вы создаете отверстие диаметром 3,8 мм, вам следует использовать сверло диаметром 4 мм.
Когда отверстия будут готовы, обязательно «примерьте» подготовленные крепежные элементы. Если всё сделано правильно, то голова заклепки будет плотно примыкать к поверхности в области кромки отверстия и полностью его закрывать.
На заключительном этапе устанавливают заклепки, придерживаясь следующего порядка:
Рекомендации по выбору инструмента
Сегодня в магазинах предлагается множество разновидностей ручных заклепочников, которые можно приобрести по цене около 2−3 т. р. Для выбора наиболее подходящей модели вы должны сначала понять, для каких целей вам нужен инструмент. Если вы решили приобрести его для частого соединения разных элементов деталей, то советуем остановить выбор на более дорогом профессиональном инструменте. Всем остальным будет вполне достаточно и бюджетной модели, которая им обойдется примерно в 150−500 р.
Если вы хотите, чтобы инструмент прослужил вам долго, вы должны не только знать, как выбрать заклепочник ручной, но и соблюдать аккуратность во время пользования им. В противном случае он быстро сломается в ваших руках, даже если это будет дорогой профессиональный инструмент от известного бренда.
Цена — один из важных факторов, которые следует учитывать при выборе этого устройства. Но помимо него, немаловажное значение имеют и другие характеристики:
Как отремонтировать заклепочник — Как починить или отремонтировать?
Наш проект живет и развивается для тех, кто ищет ответы на свои вопросы и стремится не потеряться в бушующем море зачастую бесполезной информации. На этой странице мы рассказали (а точнее — показали вам Как отремонтировать заклепочник. Кроме этого, мы нашли и добавили для вас тысячи других видеороликов, способных ответить, кажется, на любой ваш вопрос. Однако, если на сайте все же не оказалось интересующей информации — напишите нам, мы подготовим ее для вас и добавим на наш сайт!Если вам не сложно — оставьте, пожалуйста, свой отзыв, насколько полной и полезной была размещенная на нашем сайте информация о том, Как отремонтировать заклепочник.
Источник
Что можно сделать ручным фрезером по дереву?
Ручной фрезер является инструментом для обработки древесины, который позволяет создавать различные формы и украшения на поверхности дерева. С помощью ручного фрезера можно выполнить множество задач, включая:
-
Формирование кромок: Ручной фрезер может использоваться для создания различных форм кромок на деревянных деталях. Например, можно закруглить кромки столешницы или создать фаску на деревянных полках.
-
Изготовление фрезерованных соединений: Ручной фрезер позволяет создавать различные соединения, такие как замки, шипы и шиповые соединения. Это может быть полезно при изготовлении мебели и других изделий из дерева.
-
Выполнение декоративных элементов: Ручной фрезер может использоваться для создания декоративных элементов на деревянных поверхностях, таких как узоры, резьба и выемки.
-
Создание желобов: Ручной фрезер может использоваться для создания желобов на деревянных поверхностях. Например, можно создать желоба для проводки электропроводки в стене или полу.
-
Выполнение дырок: Ручной фрезер может использоваться для выполнения дырок в деревянных деталях. Например, можно выполнить отверстия для кабельного ввода или установки ручек на шкафах.
Но стоит учесть, что работа с ручным фрезером требует опыта и техники безопасности. Рекомендуется надеть защитные очки и перчатки, а также использовать фиксаторы для обрабатываемых деталей. Если у вас нет опыта работы с ручным фрезером, лучше обратиться за помощью к профессионалам.
