Буронабивная Свая — Технология Расчета и Устройства от © Геостарт

Термин «буронабивные сваи» охватывает все разновидности свайных конструкций, требующие начального бурения отверстий, после чего следует процесс заливки бетоном. Если интересует понятие «буронабивная свая», то это обобщающее определение для всех видов свай, где применяется сочетание бурения и уплотнения бетонной массы.

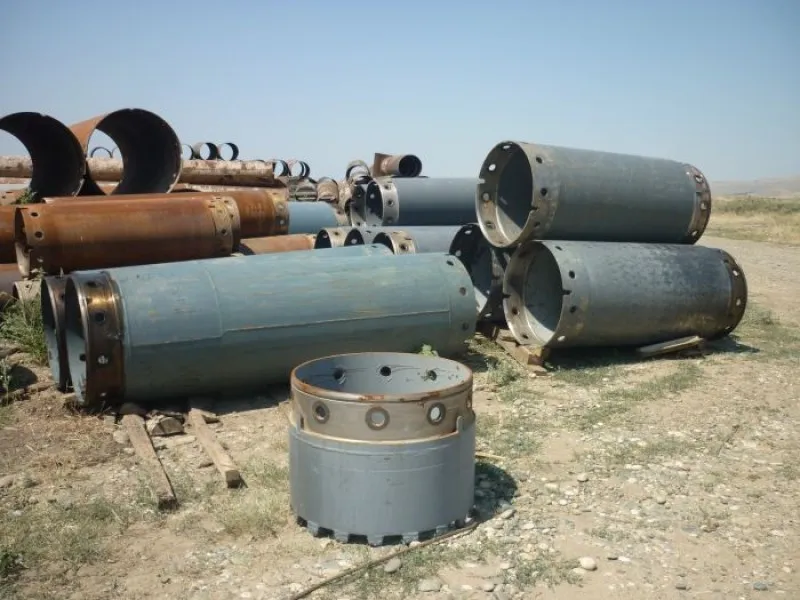

Обсадные трубы для буронабивных свай

Использование предполагается в двух вариантах:

1. Изготовление фундамента с обсадными трубами – это изделия из металла, погружаемые в скважину и позволяющие значительно усилить всю конструкцию. Есть технологии, при которых труба после заливки извлекается. Методика используется при возведении зданий в условиях повышенной плотности застройки для минимизации риска повреждения рядом стоящих строений.
2. Без обсадных труб – технология использует применение глиняной болтушки, укрепляющей стенки скважины и не допускающей их осыпания. Чаще всего данный тип подходит для устройства свайного поля для укрепления уже существующей основы.

Для строительства фундамента в проблемных грунтах СНиП 2.02.03-85 регламентирует использование только стальных труб, которые противостоят разнообразным нагрузкам. Срок эксплуатации изделий достигает 50 лет, но имеются недостатки:

1. Подверженность процессам коррозии, что снижает длительность службы труб;
2. Стоимость труб довольно высока.

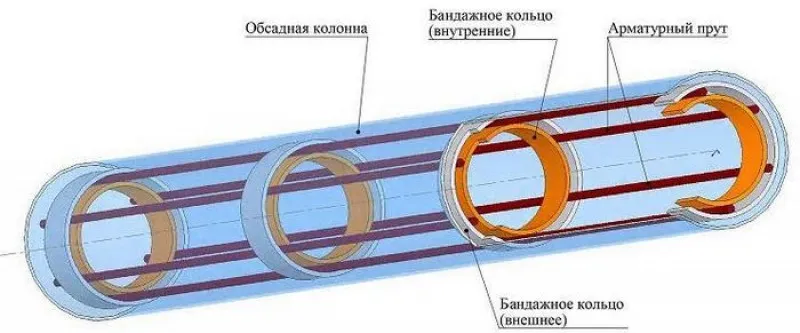

Конструкции буронабивных свай

При создании свайного фундамента подобного вида изготавливаются и применяются  свайные конструкции из монолитного бетона, комбинированные, сборные (из железобетона). Последние часто делаются с уширением пяты – вариант показан для строительства в проблемных грунтах, где основной состав – глина и суглинки. Уширение пяты позволяет усилить несущую способность свайного элемента, но в скальных грунтах данный технологический прием не используется.

Совет! Готовые арматурные каркасы для буронабивных свай могут быть выполнены по всей длине тела сваи, но в целях экономии допустимо армировать только участки, воспринимающие основную массу нагрузки и моменты изгибания.

Определяя типы буронабивных свай, необходимо руководствоваться ГОСТ 19804.2-79;  ГОСТ 10060.0-95.  Самыми используемыми считаются буронабивные, буросекущие, бурокасательные сваи. Также к буровым фундаментам относятся конструкции забойного типа: скважины, заполняемые щебеночной отсыпкой с послойным уплотнением, опоры с уширенной пятой, для изготовления которых применяются взрывные работы и полые опоры, изготовленные посредством использования сердечника.

Буронабивные сваи

Это конструкции, в том числе железобетонные, получившие широкое распространение, благодаря простоте обустройства, возможности применения для усиления существующего фундамента и строительства оснований на ограниченном пространстве. Достоинством является минимальная динамическая нагрузка на соседние строения, отсутствие разрушительных воздействий на трассы, подземные коммуникации. Кроме того, технология изготовления фундамента допускает работу объекта в обычном режиме при проведении реставрационных работ.

Важно! Идеальное основание для свай данного вида являются плотные пески и грунт с обломочными горными породами некрупных фракций. Однако использование свай допускается на любых проблемных грунтах.

Скважины выполняются посредством буровых приборов, при достижении необходимого заглубления, бур вынимается и скважина армируется предварительно изготовленным каркасом, после чего заполняется смесью бетона. Изготовление буронабивных свай может производиться по следующим технологиям:

• С применением обсадной трубы;
• С использованием глиняной болтушки;
• Посредством использования проходного шнека;
• С использованием двойного вращателя;
• Посредством уплотнения грунта.

Достоинства буровых свай:

1. Возможность изготовление на месте застройки;
2. Длительный срок службы;
3. Относительная дешевизна проекта;
4. Высокая несущая способность фундамента;
5. Вариабельность толщины;
6. Минимальные требования к применению тяжелой техники (иногда можно и вовсе обойтись без нее);
7. Широкие возможности применения.

Однако есть и недостатки:

• По сравнению с ленточными и плитными фундаментами несущая способность низкая;
• Повышенные трудозатраты;
• Сложность изготовления свай на водонасыщеных грунтах.

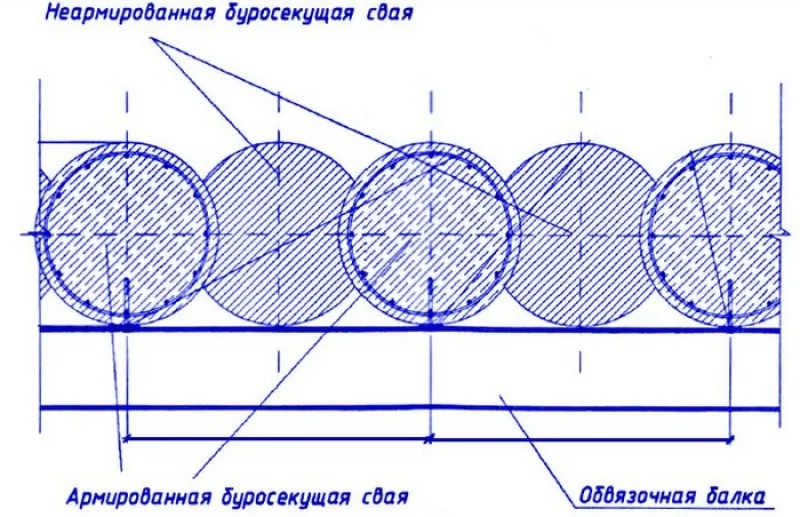

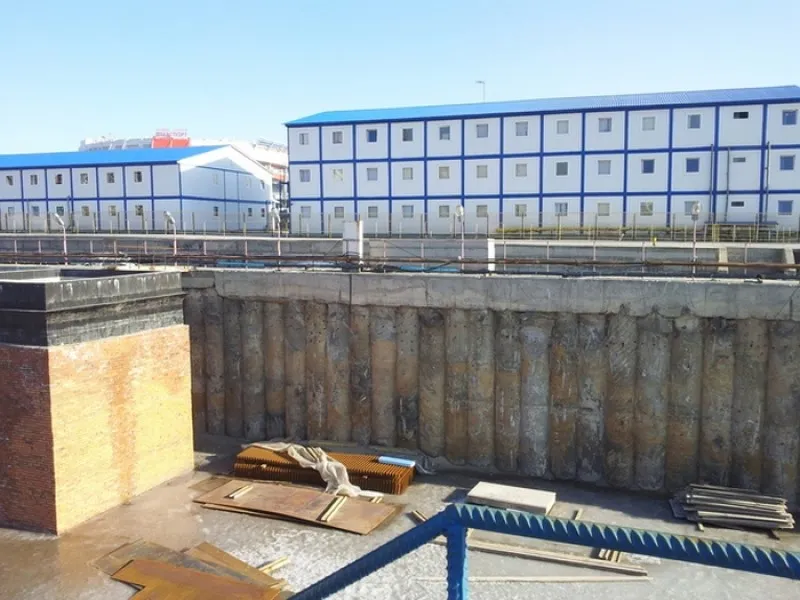

Буросекущие сваи

Это конструкции, технология монтажа которых повторяет буронабивные свайные элементы. Отличие в том, что буросекущие элементы монтируются с шагом «в ноль», то есть представляют собой сплошную стену конструкционных тел, которая служит для обустройства полноценной подпорки грунта. Применяются для строительства подземных парковок, тоннелей, переходов. Строительство по СНиП 2.02.01-83 данного типа разрешено на малой глубине – не более 30 метров.

Бурокасательные сваи

Фундамент данного типа применяется в случае вертикальной и горизонтальной нагрузки на элементы от ближайших строений, грунтовых вод. Как правило, этот способ используется при строительстве на ограниченном пространстве, а также для ограждения очень глубоких котлованов, для прорезки насыпей в грунтах, имеющих твердые крупнофракционные включения.

Преимуществами технологии являются такие показатели:

• Возможность проведения работ в условиях плотной застройки;
• Нет необходимости в обустройстве дополнительного водоотведения, водоотлива;
• Изготавливать бурокасательные сваи несложно как по трудовым затратам, так и оперативно по времени.

Технология создания буронабивных свай

Чтобы проведение расчетов и строительство дома на данных основаниях было верным, необходимо руководствоваться ГОСТ 12730.0-78; ГОСТ 12730.4-78; ГОСТ 12730.5-84, а также ТР 100-99. В данных нормативных документах указываются параметры готовых и приготовляемых свайных элементов. Поэтапно же технология выглядит так:

1. Строительная площадка предварительно размечается посредством колышков и натягивается жилка для отметки места расположения свай.

Важно! Разметка мест проводится таким образом, чтобы на точке пересечения жил бурились шурфы для свай, согласно проекту. Для примера: условное расстояние между центрами свай диаметром в 250 мм составляет 2 метра, расстояние между крайними точками составит 175 см.

1. Отметить место бурения скважины, используя отвес, опускаемый с жилки на грунт. В точку вбить колышек.
2. Убрать жилки, чтобы получился участок с точными местами разметок под бурение шурфов.

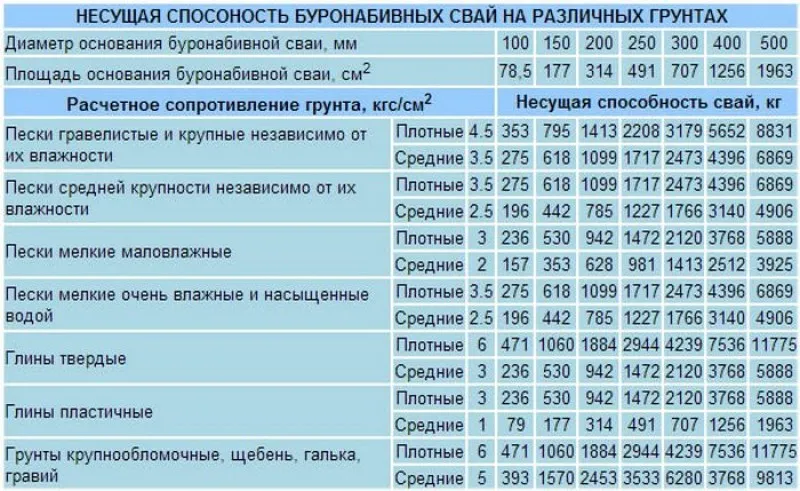

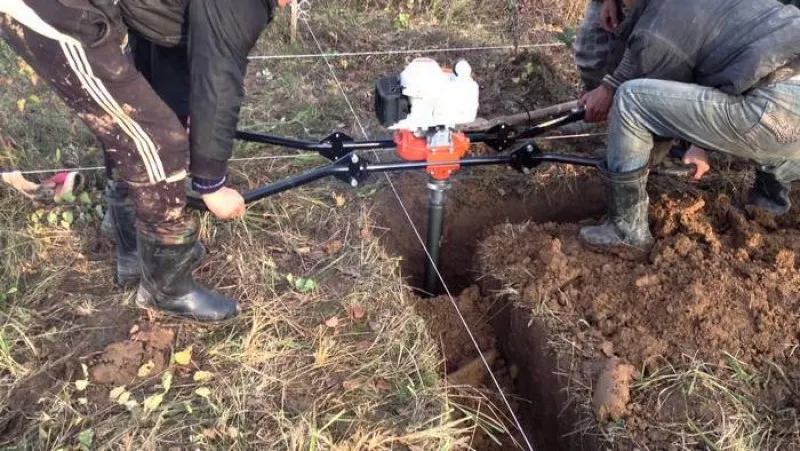

Изготовить сваи можно садовым буром, но проще всего это сделать используя бур ТИСЭ или бензобур. Таблица расчетов диаметра свай по СНиП и ГОСТ такова:

В целом же данные СНиП применяются для расчетов только исходя из того, какая несущая способность буронабивной сваи требуется в каждом индивидуальном случае. Глубина погружения сваи должна быть ниже точки промерзания грунта минимум на 30 см. Поэтому необходимо для начала осуществить бурение скважин, а только потом заливать их бетоном, однако на практике и при изготовлении основы своими руками, данный вариант неприемлем: готовые шурфы могут осыпаться, пока идет бурение остальных шурфов.

Совет! Уширение пяты скважины проще всего производить применением бура ТИСЭ, который позволяет уширить нижнюю часть на 35-50 см.

Есть и менее трудоемкий способ, если взять штыковую лопату с краем ширины 10 см, удлинить ручку так, чтобы она доставала до дна шахты. Таким образом получается неплохой инструмент для обрезания грунта со стенок скважины до получения необходимого диаметра.

Для увеличения несущей способности фундамента необходима арматура. Армирование буронабивных свай используется для обустройства фундамента в грунтах, где есть риск нестабильности, подвижек – такие армокаркасы повышают стойкость свай на разрыв. А вот сделать армирование несложно: взять нужное количество арматурных прутов диаметра 10-12 мм, зафиксировать прутки в каркас посредством вязальной проволоки или сварки.

Осталось лишь погрузить на дно скважины обсадную трубу, залить смесь на треть, затем поднять трубу, уплотнить бетон, снова залить смесь на треть, не забывая армирование, утрамбовать, залить слой бетона и выполнить оголовок. Стоит помнить, что каркасы буронабивных свай из прутков погружаются с таким расчетом, чтобы наружу выходили прутья для связки с ростверком.

Расчет основных характеристик

Расчет буронабивных свай по основным характеристикам производится заранее, для чего принимаются следующие факторы:

1. Несущая способность. Зависит от размера столба. Если это элемент в 300 мм, то она выдержит нагрузку в 1,7 тонны, конструкция диаметра в 450 мм выдержит уже от 4,3 тонны.
2. Оптимальное расстояние. Высчитывается исходя из общей массы строения и расчетной несущей способности, которую выдержит изготавливаемая буронабивная свая.
3. Материал изготовления. Выбор марки бетона – основной показатель прочности. Регламентом СНиП рекомендуется применять в производство буронабивных свай марки бетона от М200 и выше.

Совет! Некоторые профессионалы допускают использование марки бетона М100. Например, для сваи квадратного сечения со стороной в 200 мм и площадью 400 см2, несущая способность обозначается как 40 т, чего вполне достаточно для частного домостроения.

1. Несущая способность сваи определяется по данным, таблица которых приведена выше. Максимальный шаг свай составляет 2 метра, минимальный равен формуле диаметр скважины Х3.

Чтобы понять, как именно делать основания, смотрите чертеж, приведенный ниже. Следует помнить, что важным фактором является площадь поперечного сечения и форма свайного элемента. В частности, это может быть цилиндрическая конструкция с уширением пяты, а также могут быть созданы специальные уширения, способствующие приданию дополнительной прочности.

Расчет длины даст примерная таблица:

Совет! Применение бура обеспечивает скважины диаметром в 200, 300, 400 мм, шаг определяется набором буров.

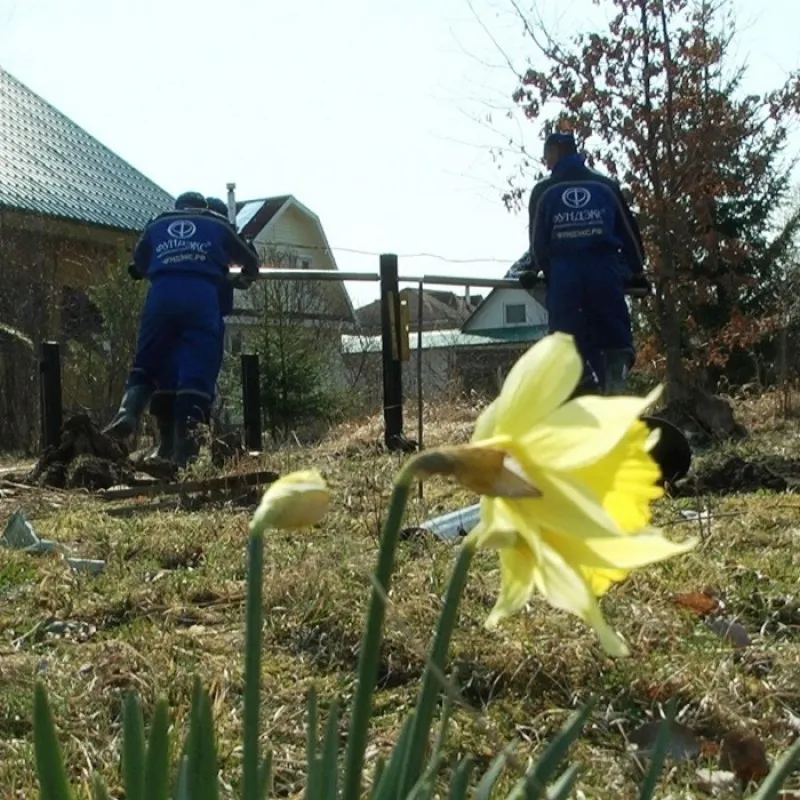

Технология Фундекс

Применение технологии Fundex является самым простым и щадящим методом устройства буровых оснований. Способ подразумевает использование защиты вдавливаемой трубы с теряемым наконечником, таким образом, технология Fundex не имеет риска просадки грунтов, а изготавливаемый элемент может быть любого диаметра от 200 до 500 мм. Главное, что сделанный шурф не оказывает воздействия на строения, стоящие рядом, так как никакого волнения грунта не происходит. Показано использование способа Fundex на любых грунтах, кроме почв, где прослойки плотного песка имеют ширину более 2,5 метров. Преимущества типа бурения свай методом Фундекс многочисленны:

1. Высокая производительность;
2. Наличие контроля за процессом погружения трубы;
3. Нет необходимости вывоза грунта;
4. Сниженный уровень шума.

Испытание буронабивных свай статической нагрузкой  повышенного типа подтвердило высокую несущую способность элементов (до 400 тонн), что при отсутствии вибраций и шумов дополняет плюсы использования технологии Fundex. Длина свай ограничивается показателем 31 метр, диаметр 200-520 мм. Производство происходит методом вращательно-вдавливающего действия, основанием будущего элемента становится теряемый наконечник из чугуна, оставляемый в глубине грунта. После чего в уплотненный грунт подается раствор, заполняющий каждый миллиметр пространства, при этом в полости также остается арматурный каркас. Стоимость изготовления свай по технологии Fundex определяется многими факторами и составляет от $ 20 за м/пог.

Производители свай предлагают различные варианты изготовления фундаментов. Однако прежде, чем выбрать того или иного подрядчика, необходимо просмотреть как минимум чертеж свайного элемента, который они вам предложат и технологию изготовления. Основные ошибки, допускаемые нечестными фирмами, относятся к неправильному расчету количества элементов, определения несущей способности и применения бетона низкой марки. А это самые главные характеристики, которые могут повлиять на практичность и прочность основания, чего бурый фундамент не допускает.

Что такое буронабивные сваи?

Буронабивные сваи — это сваи, которые устанавливаются путем вращательного бурения земли, за которым следует ударная установка сваи. Буронабивные сваи применяются в случаях, когда установка свай при помощи привода путем удара сваи по грунту невозможна из-за особенностей грунта или условий строительства.

Установка буронабивных свай начинается с вращения буром, который проникает в грунт и создает отверстие необходимого диаметра и глубины. Затем в отверстие опускается свая, на которую наносится удар, чтобы вбить ее в грунт. После этого свая закрепляется в грунте за счет ее собственного веса и силы трения.

Преимущества буронабивных свай включают быстроту установки, отсутствие необходимости в использовании тяжелой техники и возможность работы вблизи существующих зданий и сооружений. Однако, установка буронабивных свай может быть более дорогостоящей, чем другие методы, и может быть непригодна для определенных типов грунтов или глубоких фундаментов.
