Что такое фундамент ТИСЭ и как сделать такой фундамент своими руками
Для начала прибегнем к краткой исторической справке. Технология ТИСЭ (еще иногда ошибочно пишут ТИСЕ или TISE) была придумана советским конструктором Рашидом Николаевичем Яковлевым и расшифровывается как Технология Индивидуального Строительства и Экология. А ее уникальность заключается в том, что закупив однажды простой и недорогой специальный бур ТИСЭ, Вы сможете быстро и просто построить свайно-ленточный фундамент ТИСЭ своими руками.
Что такое фундамент ТИСЭ?
ТИСЭ расшифровывается, как Технология Индивидуального Строительства и Экология. Технология была предложена Рашидом Яковлевым и получила широкое сегодняшний день существует два вида фундаментов, выполняемых по технологии ТИСЭ – это свайно-ростверковый столбчатый фундамент из железобетонных свай и столбчатый фундамент на винтовых сваях.В этой статье будем рассматривать только свайно-ростверковый фундамент на железобетонных , что же из себя представляет конструкция фундамента по технологии ТИСЭ? Конструктивно фундамент такого типа практически ничем не отличается от любого другого свайного фундамента из монолитного железобетона – в выполненные в земле отверстия устанавливается арматурный каркас, после чего выполняется заливка раствором. Выпуски арматуры в верхней части каждой сваи используется для связи с устройства фундамента ТИСЭ показана на рисунке ниже:
Способ изготовления
Основа бура — водопроводная труба диаметром от 15 до 20 см, которая и будет накопителем грунта.

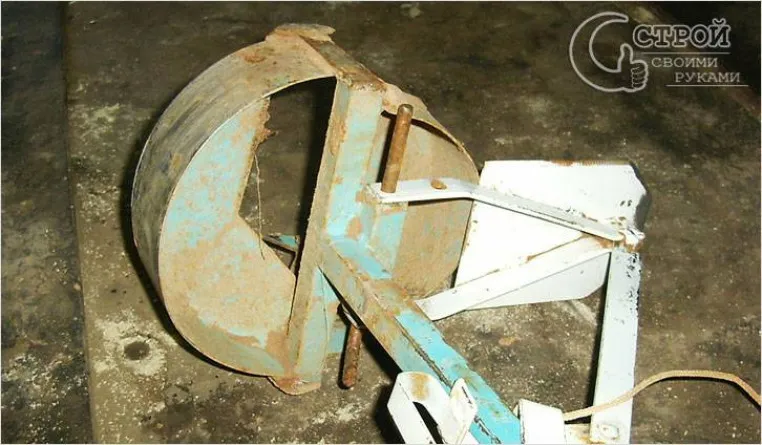

Конструкция и материалы бура ТИСЭ позволяют сделать его своими руками самым простым инструментом
Сделать можно таким способом:
- вварить две вертикальные пластины шагом 40 мм в верхнюю часть куска водопроводной трубы;
- вставить между вваренными пластинами, а затем приварить кусок профиля. Это станет основной осью бура;
- разрезать наполовину диск пилы с помощью болгарки;
- с нижней стороны трубы под углом примерно 15° приварить две половинки диска пилы. К корпусу режущей кромкой приваривать одну сторону, а другую — к оси;
- сделать профиль с внутренним размером немного больше профильной трубы, используя полосу из металла. Если профиль квадратной формы, к нему необходимо приварить ушко с отверстием диаметром 8 мм и надеть на профиль. Оно предназначено для перемещения плужка;
- из другой металлической полосы согнуть два П-образных профиля размером 40х40 мм;
- приварить их к оси так, чтобы получился внутри квадрат, куда и надо вставить удлинитель штанги. Так, в результате должно получиться, что один профиль присоединяется к верхней части, другой -к нижней, приблизительно 50 см;
- со стороны режущих элементов в ось вставить старое сверло, диаметр которого около 20-25 мм и вварить;
- по краям вваренных пластин сделать две петли с углублениями диаметром 8 мм. В эту часть в будущем будет закрепляться плужок;
- отрезать из металла часть длина которой будет на 12 см больше, чем радиус трубы;
- эту часть просверлить, сделав отверстие диаметром 8 мм, и приварить в середине петлю;
- лезвие плужка закрепить к петлям, а к петле в середине лезвия прикрепить шнур. Когда он будет подниматься вверх, то лезвие плужка будет прижато к оси штанги, а когда шнур будет отпущен, лезвие будет опускаться, и из-за этого внизу отверстия создастся расширение в форме сферы;
- к удлинителю оси приварить поперечину длиной около 60 см, вращающую бур Тисэ.
Готовую конструкцию надо очистить от грязи, обезжирить и покрыть антикоррозионной краской.
Свайный фундамент ТИСЭ. Шаг Разметка свайного фундамента
Как я размечал свайный фундамент ТИСЭ на практике. Поставил вот такие обноски и натянул нитки (крайние по краям будущих крайних свай, не крайние — по центрам будущих внутренних свай):

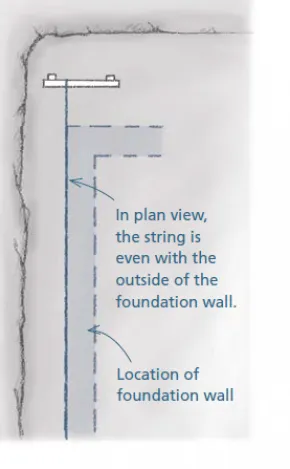

Натянул сначала 1 нитку параллельно забор у в 3 метрах. Вторую натягивал уже по теореме Пифагора с помощью треугольника 3-4-5. Отмерил сначала 4 метров по уже натянутой нити, отметил 3 метра но новой нити (идущей перпендикулярно первой) и менял положение второй, пока между этими точками не стало ровно 5 метров.
Тогда нитки получаются под 90 градусов друг к другу. Так я натянул все нитки. Потратили мы на это все без опыта около 6 часов вдвоем. В следующий раз, когда пришлось сталкиваться с подобной разметкой, все было гораздо проще.
Кстати, я сделал ОГРОМНУЮ ошибку в разметке этого столбчатого фундамента. Нужно было натянуть нити сразу в уровень, это потом избавило бы меня от многочасовых прыганий с правИлом и уровнем для выравнивания высоты всех свай, а также позволило поставить сваи куда ровнее, чем они стоят в итоге. Ну что ж, когда буду строить следующий каркасный дом своими руками, учту!
Главное, после натяжки мерить не только диагонали, но и все стороны получившегося четырехугольника, т.к. ровные диагонали могут быть и у равнобедренной трапеции.
Окончательных результатов разметки пока нет, точно скажу позже по диагоналям. На момент «до бурения» диагонали дома и его стороны между собой сходились до мм (на длине диагонали 14 метров). Когда буришь лунки, очень сложно сделать все ровно до мм, так что погрешность явно будет. На данный момент пробурены все 35 лунок, залито 8 свай, осталось 27. Потом проведу все замеры еще раз.
Видео о моем свайном поле можно посмотреть здесь. Шаг свай фундамента ТИСЭ 1,8 метра в длину дома и 2,3 метра вдоль фронтонов. На 100 кв.м. получилось 35 свай.
Технология выполнения
Выполняют проект, содержащий расчет количества, глубины и диаметра свай. Делают разметку участка: определяют оси будущего здания, выбирают первый угол и забивают в него металлический пруток. К прутку привязывают бечевку, и с помощью угломера откладывают перпендикулярно две смежные стены. Отмерив внешнее расстояние, отмечают второй и третий углы, и с помощью бечевки и угломера определяют и размечают четвертый угол. По траектории стен на расчетном расстоянии отмечают места бурения скважин.
Проект будущего фундамента
С помощью специальной техники или ручного бура делают скважины, глубина и диаметр их определяются расчетом. При этом для выполнения более прочного фундамента используют бур, имеющий на конце плуг и позволяющий расширить основание скважин для образования расширения опоры. При бурении вручную используют уровень, привязанный к буру – сверяют положение бура после каждого оборота и при необходимости выравнивают.

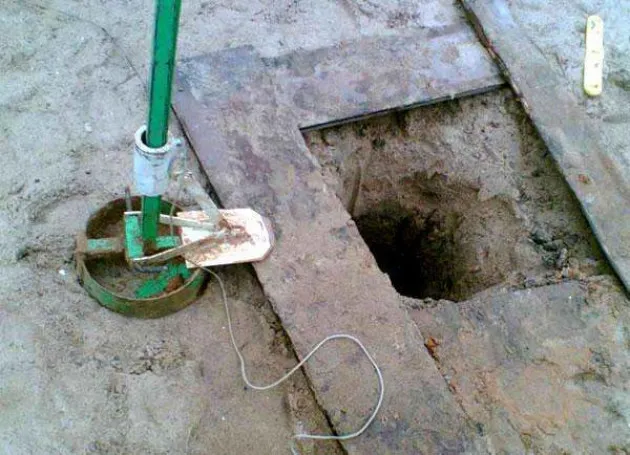

Процесс ручного бурения скважины для фундаментаПроцесс создания опалубки из цементных труб
Выполняют армирование свай с помощью вертикальных прутков расчетного сечения. Прутки необходимо соединить на некотором расстоянии друг от друга с помощью поперечных прутков, связывая их проволокой. Если планируется укладка ростверков, арматуру выводят на высоту ростверка для лучшего связывания конструкций.
Подготовленную скважину с опалубкой и армированием заливают бетоном марки не ниже 200, бетон какой марки нужен для фундамента ищите на сайте. Для удаления пустот арматуру несколько раз приподнимают внутри скважины. Если используется технология с расширением основания свай, то опалубку после заливки первой порции бетона нужно приподнять на 20-30 см, что позволит бетону заполнить основание сваи.
Залитая бетоном свая буронабивного фундамента
Дальнейшее строительство при такой технологии выполнения фундамента можно начинать через несколько суток. Сваи обязательно гидроизолируют рубероидом или битумными мастиками, чтобы избежать разрушения фундамента.
Также в дополнении к вышеизложенному прочитайте про утепление фундамента своими руками.
Чем отличается фундамент ТИСЭ от других типов основания

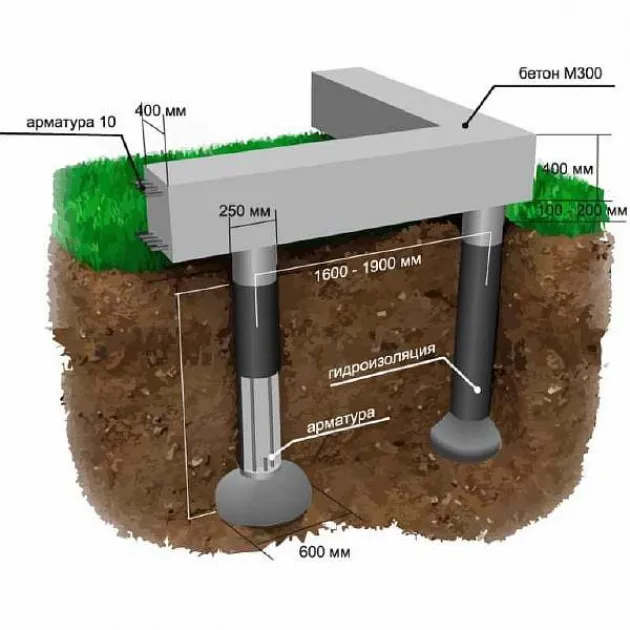

По технологии изготовления фундамент ТИСЭ очень похож на исполнение обычного столбчатого или столбчато-ленточного основания. Однако, в отличие от них имеет ряд дополнительных преимуществ, которые обосновывают его применение.
Основным достоинством этого типа основания является его относительно недорогая стоимость, так как материалов на его изготовление используется минимально возможное количество. При этом нет необходимости приобретать какое-либо специализированное оборудование, бур для изготовления скважин вполне реально собрать самостоятельно.

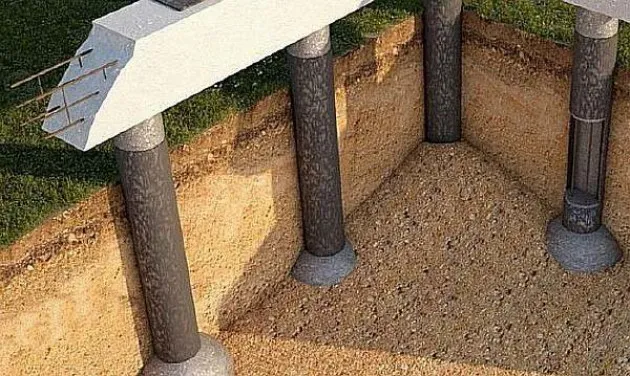

Подробный чертеж фундамента ТИСЭ в разрезе
Менее затратный вид фундамента довольно сложно найти:
- Благодаря особенностям конструкции выполнение фундамента по технологии ТИСЭ осуществляется на самых различных почвах. Это может быть суглинок, песочный, торфяной или заболоченный грунт, при этом расположение подземных вод практически не имеет значения;
- Применение фундамента возможно даже в областях с повышенной сейсмической активностью и в условиях вечной мерзлоты;
- Это, пожалуй, один из немногих видов фундамента, которому не страшны сезонные деформации грунта или появление плывунов;
- Устойчив фундамент и к вибрациям, передающимся по основанию, поэтому его смело можно применять поблизости от автомобильных магистралей, железных дорог и промышленных зон;
- Благодаря столь низким требованиям к свойствам почвы, место под строительство выбирают на основании своих предпочтений, не исходя из характеристик грунта. Подробные размеры фундамента ТИСЭ для постройки
Единственный участок, где выполнение фундамента ТИСЭ невозможно – это скальная порода;
- Такой тип основания способен нести на себе нагрузку от легкой деревянной бани до трехэтажных домов, что делает его использование универсальным.
Недостатки фундамента ТИСЭ выявляются в основном при строительстве.
Для изготовления качественно выполненного фундамента, который действительно будет выполнять свое предназначение, очень важно правильно его рассчитать, а впоследствии разметить участок.
Существует специальная методика по расчету, учитывающая все параметры будущего дома, его вес и нагрузки, которые будут оказываться на основание.
В итоге вы получите необходимые данные по глубине скважин, через какой шаг их необходимо выполнить, а также общее количество опор.
Сам процесс строительства фундамента по технологии ТИСЭ довольно трудоемкий и занимает достаточно большой промежуток времени, так как даже под небольшой домик типа дачного необходимо пробурить не менее 50-60 скважин.

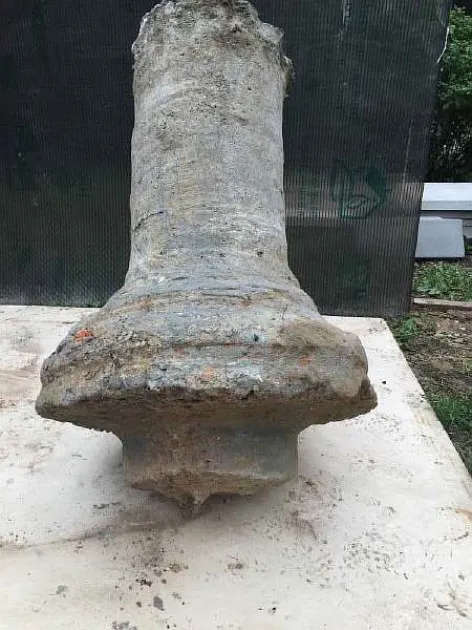

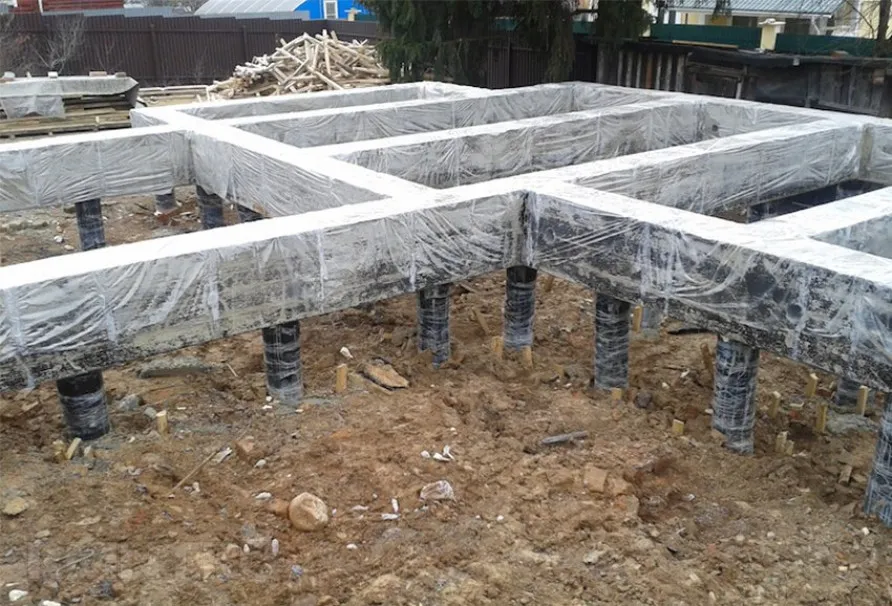

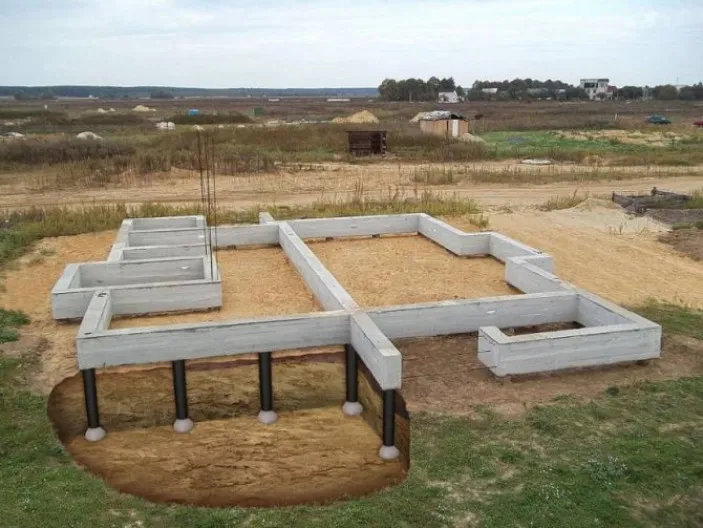

Пример готового фундамента построенного по технологии ТИСЭ
Работа осложняется, если на территории строительства почва с низким содержанием песка, тогда грунт имеет плотную структуру и его сложно пробить.
Впрочем, эта проблема решается предварительным размягчением земли перед бурением. Для этого пробурите неглубокое отверстие на месте будущего столба и залейте туда несколько ведер воды. На следующий день работа пойдет намного быстрее.
Конструкция ручного бура
Начать нужно с ограничений от того что инструмент «ручной»:
- Диаметр скважины до 300 мм;
- Максимальная глубина скважины до 5 – 6 м.
Наиболее рационально использовать ручной бур в мягких грунтах
Что же касается конструкции, то на сегодняшний момент, есть 2 типа:
- Рабочая часть в виде двух полукруглых сегментов, закрепленных под углом;
- Шнековые буры;
- Буры для свай ТИСЭ и подобных, где нужно создать уширение в основании сваи.
В остальном ручные ямобуры схожи. Все варианты конструкций имеют буровую штангу, рукоятку и надставочные штанги (если ваша цель скважина глубиной меньше 1,5 метров, то последнее не нужно).
Рукоять и надставочные штанги
Вам потребуется:
- труба с внешним диаметром от 3/4 дюйма до 40 мм;
- болт и гайка на соединение рукоятки к рабочему элементу бура и на каждую наставочную штангу.
Если вы решили делать ямобур с надставочными штангами, то взять нужно трубу с внешним диаметром 40 мм.
Делаем рукоять:
- Непосредственно на рукоять берется отрезок трубы длиной 40 см. Такой хват удобен в работе. Если требуется больше усилий при бурении, то к рукояти можно присоединить трубы-усилители.
- Для стойки рукояти нужен отрезок в 50 см.
- Всё это соединяется в Т-образную конструкцию сваркой.
- Снизу рукояти привариваем гайку. Гайка не должна проваливаться внутрь трубы – ее грани помогут вам разобрать бур с помощью ключей, когда после работы соединение «закусит».
Надставочная штанга представляет собой отрезок трубы длиной 50 см с приваренными на концах болтом и гайкой.
Постарайтесь приварить болт и гайку ровно, чтобы в итоге конструкция была не кривая.

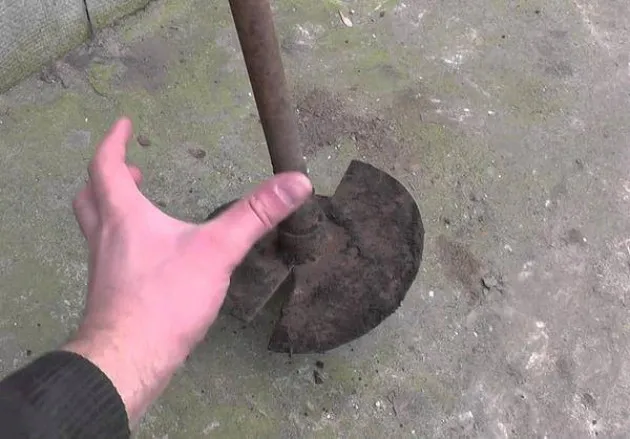

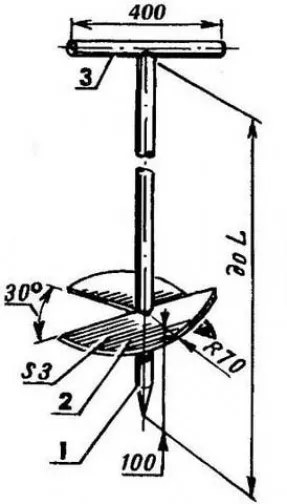

Ручной бур с сегментными ножами
1 – штанга, 2 – сегменты, 3 – ручка
Такой вариант ручного бура наиболее простой.
Вам понадобится:
- Труба длиной 50 см;
- Стальной диск;
- Стальной треугольник со стороной больше внешнего диаметра трубы примерно на 1 см;
- Болт.
Интересным вариантом будет использование пильного диска подходящего диаметра.
Начать сборку удобнее с концов трубы, а уже потом приваривать сегменты.
Сборка:
- С одного края трубы приварите болт;
- С другого края – стальной треугольник, он будет рыхлить грунт перед штангой бура;
- Диск разделите на сегменты;
- Сделайте в сегменте выемку для лучшего примыкания к трубе;
- Отступив от рабочего конца штанги 8 – 10 см, привариваются сегменты к трубе так, чтобы угол между ними был 30 градусов (см. чертеж).
Шнековый бур своими руками

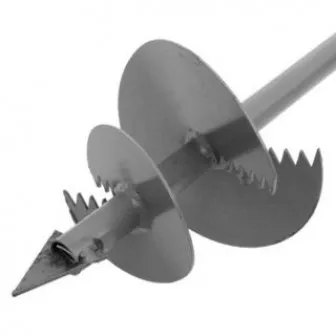

Шнековый бур – более продвинутая конструкция. Шнек позволяет больше извлекать грунта из скважины за один раз. А также, такой бур из-за правильно ориентированного к грунту ножа сам забуривается, и вдавливать бур в грунт нужно гораздо меньше.
Важно: нож шнека должен быть перпендикулярен штанге.
Вам понадобится:
- Труба длиной 50 см;
- Стальной диск (один или несколько, в зависимости от того, сколько шагов шнека вы задумали);
- Стальной треугольник со стороной больше внешнего диаметра трубы примерно на 1 см;
- Стальная пластина-нож;
- Болт.
Нож шнека нужен не только для облегчения врезания в грунт, но и для усиления рабочей кромки шнека. Хорошо, когда на нож идет пластина хорошо закаленной стали.
Сборка аналогична буру с сегментными ножами, за исключением шнека.
Остановимся на шнеке:
- Сделайте отверстие по диаметру штанги в центре диска;
- Сделайте радиальный надрез с одной стороны;
- Растяните что получилось в спираль, между кромками по разрезу должно стать 4-6 см;
- Если надо сделать шнек в несколько витков (обычно не требуется), то делается несколько таких спиралей и сращивается сваркой (шов надо зачистить);
- Отступив от рабочего края 8 – 10 см, приварите спираль шнека на штангу, следите чтобы спираль к штанге примыкала под прямым углом.
Фундамент для забора ТИСЭ
Оптимальным вариантом монтажа опор ограждения на суглинках, тяжелой или пучинистой почве считается крепление опорных труб по технологии ТИСЭ. Использование данной технологии дает возможность значительно повысить надежность столбов. Даже во время высокого залегания подземных вод столбы, установленные по технологии ТИСЭ, идеально подойдут для забора, изготовленного практически из любого материала.
Фундамент с ростверком
Лучше всего бурить лунки для опорных труб с помощью специальной конструкции бура ТИСЭ-Ф, поскольку он имеет откидной плуг.
Ямы для крепления столбов делаются с расширением устья снизу.
Чтобы правильно сделать забор на сваях ТИСЭ, необходимо в точности соблюдать технологию.
Армирование ростверка фундамента ТИСЭ под ограждение
Подготовка территории под забор
Перед заливкой бетонного фундамента ТИСЭ своими руками нужно выровнять участок. Помимо того, специалисты советуют снять верхний слой грунта глубиной приблизительно 25 см.
Ограждение на фундаменте ТИСЭ

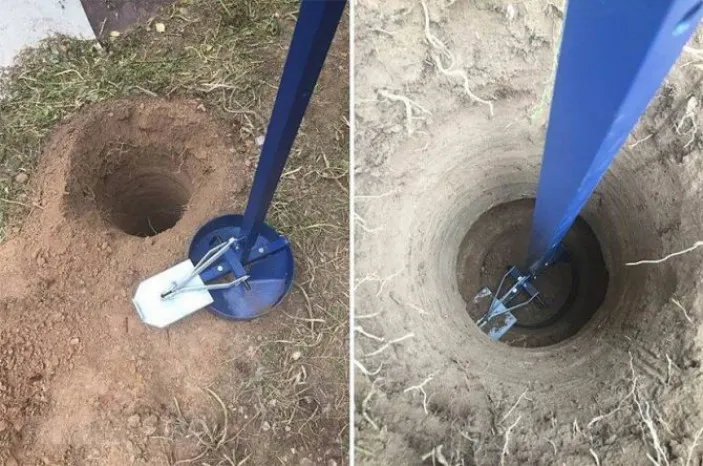

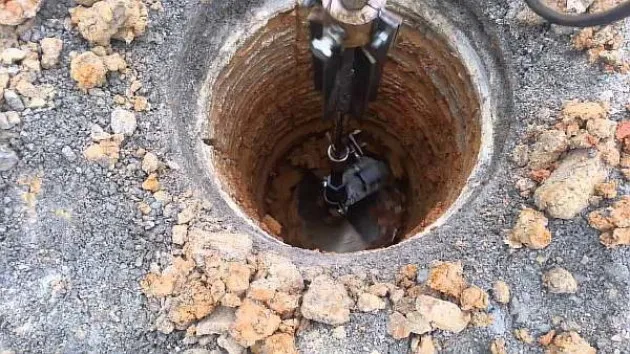

Процесс бурения

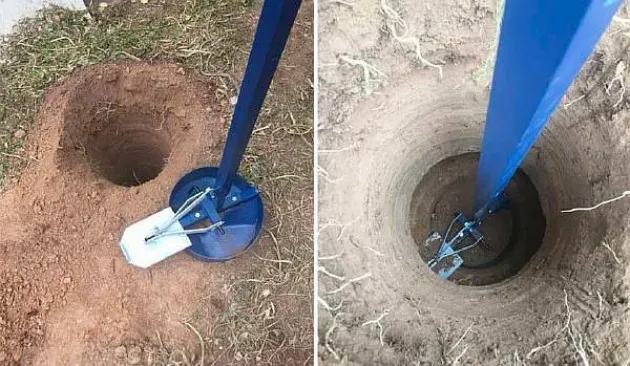

Бурение лунок для столбов забора должно производиться строго вертикально на необходимую глубину. Несущая способность опорной трубы значительно зависит от длины и сечения. Как правило, для строительства любых конструкций заборов выбирают столбы диаметром 20 см. Соответственно, главная изменяемая величина – высота опоры.
Фундаментная лунка

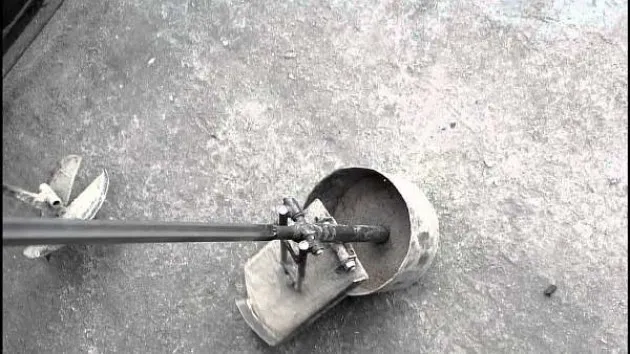

Основная особенность конструкции бура ТИСЭ – это наличие отклоняющегося плуга, который отходит от основного стержня на определенной глубине. За счет этого цилиндрическая по всей глубине лунка расширяется около подошвы до 60 см.

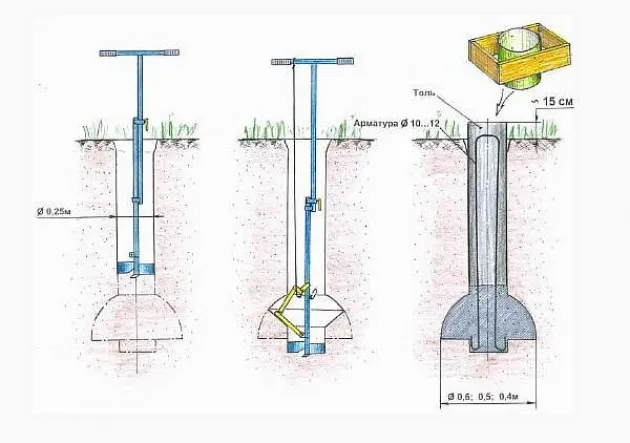

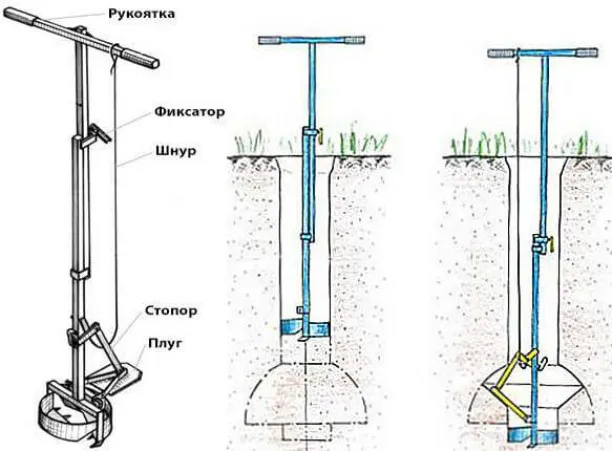

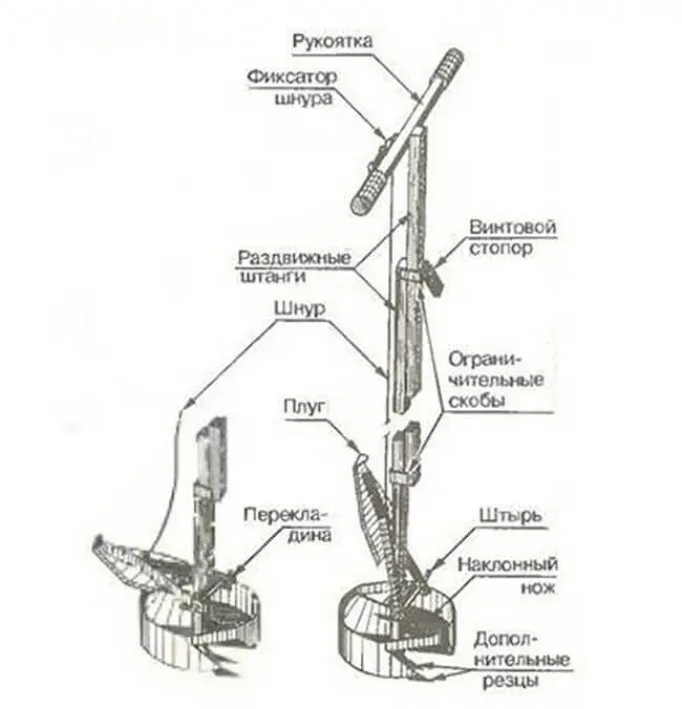

Схема работы бура ТИСЭ
Чаще всего этого вполне хватает, чтобы добиться необходимого результата. Чтобы лунка получилась необходимой глубины, конструкция бура дополнительно оборудуется удлиняющими стержнями.
Чертеж с размерами
Установка опалубки и заливка бетоном
Чтобы соорудить опалубку для основания забора ТИСЭ своими руками, можно использовать асбестоцементные трубы или рубероид. Чаще всего используется наиболее дешевый вариант. Этапы бетонирования:
- Сделав скважину с помощью бура ТИСЭ необходимой глубины, от рулона рубероида нужно отрезать полотно немного большей длины. После этого оно сворачивается и опускается в лунку. Рубероид внутри нужно расправить, чтобы материал плотно прилегал к стенам ямы.
- Далее производят армирование. Для чего применяют арматуру класса AIII сечением 10–12 мм. Чаще всего в лунку вставляется 4 длинных прутка. На поверхности грунта прутья предварительно скрепляются перемычками из арматуры такого же сечения. Для соединения конструкции каркаса применяют специальную вязальную проволоку.
- После создания опалубки и выполнения армирования лунка заливается бетонным составом. Причем для дальнейшей установки ростверка (воздушной бетонной ленты, приподнимающейся над уровнем грунта) оголовок каждой трубы забора должен находиться на некоторой высоте над землей.

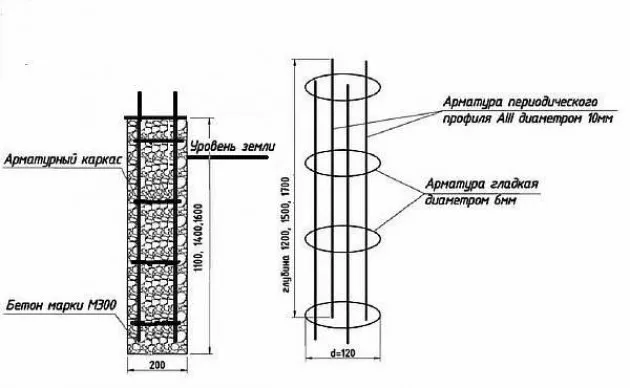

Схема армирования столбов ТИСЭ
Монтаж ростверка для забора
Чтобы фундамент ограды ТИСЭ был максимально прочным, нужно соорудить опалубку для ростверка. Это деревянный короб, который устанавливается по всему периметру будущего забора. Чтобы не допустить проседания опалубки, производится временная подсыпка слоем песка или мелким щебнем.
Опалубка забора
Также для этих целей используется бутовый камень на высоту монтируемой обвязки. Опалубка должна быть расположена так, чтобы выступающие элементы свай находились внутри.

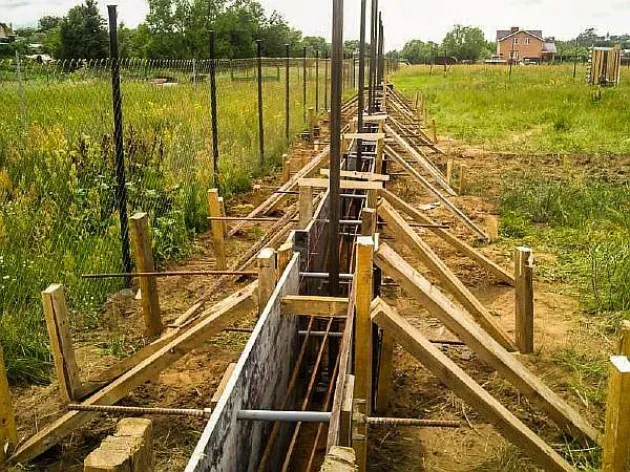

Произведя монтаж и закрепив опалубку, начинают выполнять армирование ростверка под забор.

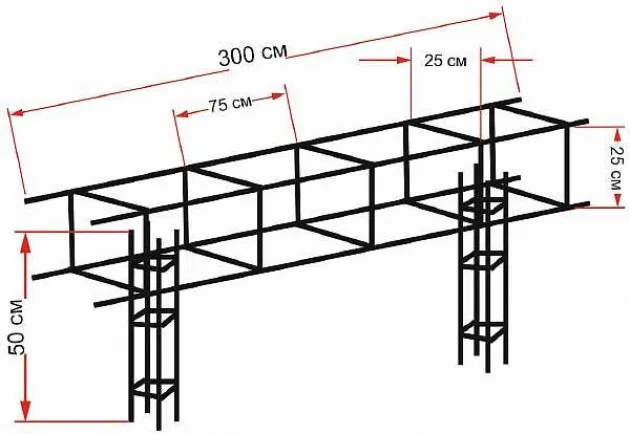

Как и во время усиления свайной конструкции, внутрь опалубки закладывают скрепленные друг с другом стержни арматуры. С помощью вертикальных перемычек нужно сделать зазор не меньше 50 мм до нижней поверхности ростверка. Такое же расстояние требуется до верхней и боковой плоскости.
Армирование фундамента с ростверком
Большое внимание во время армирования ростверка необходимо уделить углам и участкам соединения перемычек. В этом случае прутья, согнутые перед этим под углом 90 градусов, должны находить друг на друга не меньше чем на один метр.
Выполнив армирование основания забора, производят заливку цементным составом. Для уплотнения бетона и удаления воздушных пузырьков состав подвергается обработке специальным вибратором. Затем ростверк накрывается мешковиной, после чего конструкция оставляется до полного набора бетоном прочности.
Схема фундамента ТИСЭ с ростверком
Чтобы фундамент забора был максимально прочным, нужно на протяжении первых 10–14 дней увлажнять мешковину. Тем более это важно при возведении конструкции в жаркую погоду. После застывания цемента можно продолжать дальнейшие работы по установке ограждения.
Фундамент забора после демонтажа
Конструктивные особенности
Как сделать бетонный пол в бане своими руками

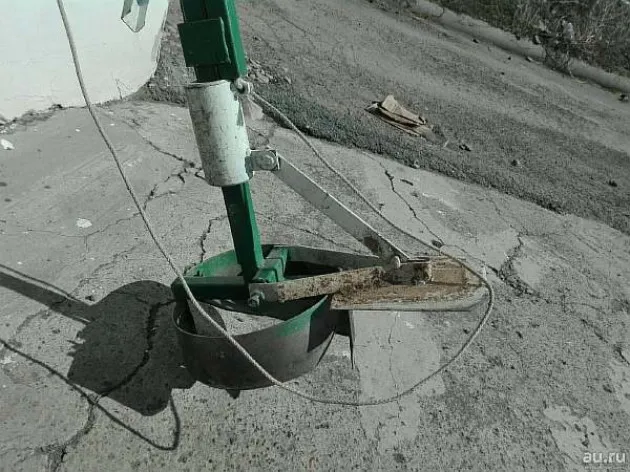

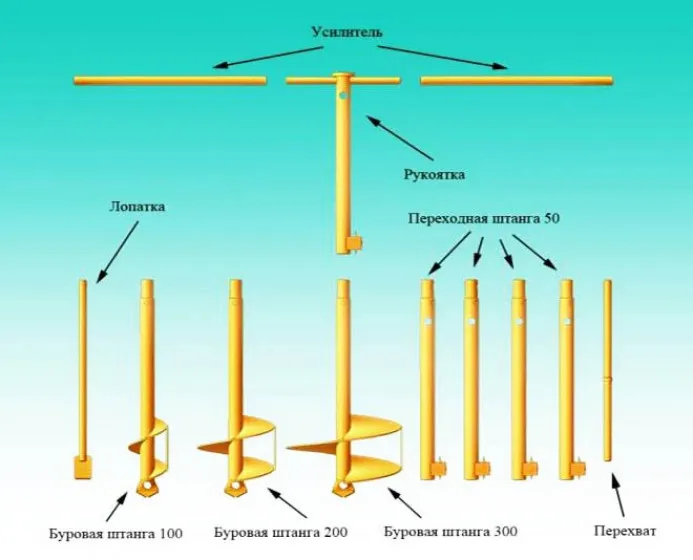

Конструкция ручного приспособления ТИСЭ для формирования скважин достаточно простая. Устройство включает:
- Штангу, имеющую 2 соединяющиеся части. Основная – позволяет проводить работы на незначительной глубине, дополнительная – увеличивает величину скважины для свай. Длина секций – 110 см. Крепление производится специальными фиксаторами. Конструкция любой части штанги обеспечивает возможность присоединения механизма вращения.
- Рукоятку, осуществляющую вращение фундаментного бура ТИСЭ.
- Накопитель грунта диаметром 250 мм, обеспечивающий рыхление, последующий забор почвы. Конфигурация накопителя – цилиндрическая, обеспечивающая вертикальное формирование шахты. Отклонение от вертикали, вызванное наличием препятствий, исключается конструктивными особенностями. Забор разрыхленной почвы осуществляется шнековым механизмом, расположенным в нижней части приемника грунта.
- Откидное приспособление, позволяющее увеличить нижнюю часть шахты для фундамента. Возможный диаметр формируемого расширения – 50-60 см. Осуществляется путем установки приспособления согласно проектным требованиям. После одевания на штангу откидная лопатка крепится к накопителю почвы шпилькой. Движение вверх происходит вручную, вниз – под действием силы тяжести.
Для приготовления бура ТИСЭ своими руками, чертежи выбираются, подходящие
Общие сведения
Главным элементом любой постройки является фундамент. То, каким будет качество основания и характеристики прочности, станет определяющим моментом долговечности сооружения. Благодаря уникальным характеристикам особенно популярно стало свайное поле, но застройщики редко прибегают к этому виду возведения основания, так как это очень дорого. Для облегчения формирования поля из свай применяют такое устройство, как бур ТИСЭ.
Если вы будете иметь устройство, которое в состоянии бурить даже самые проблемные виды почв, у вас будет огромное преимущество. Для тех почв, которые имеют высокий уровень содержания воды, был модифицирован бур для ручных работ, и при его помощи можно эффективно производить заливку фундамента.
По этой причине, если вы собрались делать столбчатый или свайный фундамент, вам следует ознакомиться с тем, как сделать бур ТИСЭ своими руками.
Особенности конструкции
Конструкция устройства ТИСЭ для ручного пользования, которая дает возможность формировать скважины, на самом деле проста. Сюда входят:
- Штанга, у которой есть две соединяющие части. Главная из них дает возможность проводить работы по бурению на небольшой глубине, а дополнительная поможет увеличить скважины для сваи. Секция в длину равна 1,1 метр. Фиксация производится при помощи специальных фиксаторов. Благодаря конструктивным особенностям каждой из частей штанги вы сможете подсоединить механизм вращения.
- Рукоятка, которая помогает осуществлять вращение бура ТИСЭ.
- Накопитель грунта с диаметром 25 см, который обеспечивает рыхление и забор почвы. В накопителя цилиндрическая конфигурация, которая обеспечивает вертикальное формирование шахты. Благодаря особенностям конструкции исключены отклонения от вертикали, которые могут быть вызваны наличием препятствий. Забор почвы, которая была разрыхлена, осуществляется при помощи шнекового механизма, расположенного внизу приемникам.
- Приспособления для откидывания, которое дает возможность увеличить нижнюю часть углубления для фундамента. Вы сможете формировать расширение на 50-60 см. Процесс осуществляется при установке приспособления по всем проектным требованиям. Поле того, как штанга будет надета, откидную лопатку следует прикрепить к накопителю почвы специальной шпилькой. Вручную будет осуществляться движение вверх, а вниз под действием тяжести. Для изготовления ТИСЭ ура используют подходящие чертежи.
Разновидности грунтоприемников
В основе строительной площадки находится много почвы разного вида (тяжелая, с наличием камней, или же легкая с большим количеством сыпучих пород). Из-за этого появилась необходимость в изготовлении грунтоприемника, который дает возможность повышать производительность бурения грунтов.
Существуют следующие виды накопительных емкостей, которые дают возможность разрабатывать:
- Тяжелый грунт. Отличительной особенностью такого устройства является то, что есть равномерно распределенные четыре вертикальных элементы, имеющих конусообразную форму.
Клыки требуются для забора взрыхленной почвы с каменистыми включениями, которые по размеру не больше 5 см. Использование этой конструкции снизит степень налипания суглинистых и глинистых элементов.
- Сыпучий (легкий) грунт. В конструкции предусмотрено наличие клыков, которые будут выполнять кромку пилообразного вида. За счет ограничения расстояние между кромками высыпание земли предотвращено. Клыки убирают мелкие камушки, а кромка в форме пилы отлично рыхлит почву.
Компании, которые делают бур ТИСЭ своими руками, по требованию заказчиков укомплектовывают бур для создания скважин парочкой грунтоприемников. Сваи, установленные при помощи этого бура, имеют несущую способность, превышающую в несколько раз обычные цилиндрические элементы.
Инструменты и материалы, позволяющие сделать бур
В качестве накопителя будет служить труба для водопровода, а режущей частью будет диск от пилы. Чтобы сделать бур, сначала подготовьте такие инструменты и материалы:
- Сварочный аппарат.
- Ручная болгарка.
- Электродрель.
- Малярная кисть.
- Рулетка и маркер.
- Полоска металла 3×120 см, толщина которой 2 мм.
- Полоска металла 5×25 см, толщиной 3 мм.
- Кусок водопроводной трубы 20 см и Ø32 см.
- Профиль сечением 40×40 мм, 2 шт. длиной 150 см каждый.
- Диск для пилы, Ø22 см.
- Капроновый шнур 3 м длиной.
- Краска с антикоррозийными свойствами.
Из этого всего вы будете мастерить совой бур. Единственная сложность может возникнуть при работе сварочным аппаратом, ведь если вы не имеете опыта работы с инструментом, то лучше попросить помощи у кого-то из знакомых или друзей. Вооружившись всеми необходимыми материалами и инструментами, можно приступать к работе.
Особенности использования бура ТИСЭ
Чтобы бур не углублялся в землю, вырезание полусферической полости осуществляют при его обратном вращении. Необходимо чтобы профиль режущей пластины был немного изогнутым и мог направлять землю, срезанную ей в накопитель. Когда процесс формирования полусферы завершен, режущая пластина отгибается и принимает горизонтальное положение. В этом случае бур можно извлечь и установить в скважину арматуру, надев на нее опалубку, которая должна быть в форме стакана, и формировать сваи над землей, заливая их бетоном.
Разумеется, описанная технология с применением самодельного инструмента не даст возможности получить подземное расширение идеальной полусферической формы, но опорная площадь сваи на землю значительно увеличится. Существует большое разнообразие различных конструкций, сделанных своими руками и усовершенствованных буровых установок для бурения необходимых скважин с расширением. Они, в большей степени, эффективны. И данной установки будет вполне достаточно, если учитывать, что их основная задача – сделать скважину под сваи для одного дома.
Пошаговое руководство
Поскольку технология, в первую очередь, предназначена для широкого круга застройщиков, желающих самостоятельно выполнить эту операцию, следуют обратить внимание на порядок осуществления работ и требования к каждому этап. Главное отличие от обычного способа монтажа фундамента — это конфигурация, которуя имеет свая ТИСЭ
Акцентируя внимание на методике получения нужной ее формы, не стоит забывать и об общестроительных требованиях. Порядок операций выглядит следующим образом:
- Анализ грунта.
- Разметка территории.
- Установка маяков по горизонтали над каждой точкой расположения сваи.
- Бурение скважины на нужную глубину.
- Расширение отверстия в основании.
- Удаление грунта и контроль выполненной операции.
- Установка арматуры.
- Заливка отверстия под сваю бетоном.
- Изготовление фундамента, ростверка.
Технология позволяет устанавливать сваи на любом ландшафте. Возведение обычного фундамента всегда связано с серьезными земляными работами. Выравнивание площадки, удаление растительности. Делать это при использовании технологии ТИСЭ не обязательно
При бурении важно соблюдать вертикальное направление. Для контроля положения можно использовать обычный отвес
Чем меньше будет отклонение, тем надежнее получится свая. В рабочее положение лопатка, которая осуществляет расширение, приводится с помощью шнура (троса). Шнековый механизм грунтоподъемника необходимо периодически очищать, поднимая устройство. Наполняется емкость быстро. Опытным путем рассчитывают время выгрузки породы. При заполненном подъемнике бур не работает. Работа будет выполняться вхолостую.
Работа с буромИсточник
Особенности заливки скважин бетоном
Конструкции обязательно укрепляют. Арматуру готовят заранее. Длину рассчитывают таким образом, чтобы была возможность сделать качественную вязку с ростверком. В некоторых случаях разумно выпускать металлические стержни с запасом. Так легче будет делать отметки горизонтального уровня, после чего излишки срезаются болгаркой. Не рекомендуется использовать цемент марок ниже 400-й. Пропорции песка, щебня стандартные, используемые при замешивании раствора для силовых конструкций. 1 часть цемента на 3-4 части наполнения.
Изготовление фундамента
Далее приступают к формированию обвязки по периметру. Предлагается два варианта по принципу устройства.
- Ленточный фундамент — из готовых плит, заливного бетона с опорой на грунт. Для этого выполняется по периметру траншея. Подготавливается подушка из щебня и песка. Затем устанавливается опалубка, в которую заливают бетонную смесь.
- Второй вариант заключается в установке независимой несущей системы, устанавливаемой на сваях. Такая опорная конструкция называется ростверком. При правильном расчете и качественном исполнении нагрузка на сваи распределяется равномерно. Строение монтируется на обвязке по ростверку и имеет ограничения по массе. Отличный вариант для каркасных домов и строений из СИП панелей.
Свайно-ленточный фундамент ТИСЭИсточник
Строительство фундаментов по технологии ТИСЭ
Особенность этой технологии в том, что бур ТИСЭ можно сделать самостоятельно или купить уже готовое изделие. Если соблюдать весь технологический процесс и взять в аренду необходимое строительное оборудование, то легко можно сделать свайный фундамент для здания даже на небольших склонах.
Заливка столбов для будущего фундамента: как построить универсальный фундамент технология ТИСЭ.
Отличительная особенность такой технологии заключается в том, что это самая простая в монтаже конструкция фундамента, она не стоит дорого и строится довольно быстро.
Сваи ТИСЭ обладают высокой прочностью и надежностью, они не подвержены горизонтальным и вертикальным сдвигам, стойкие к небольшим сейсмическим воздействиям.
Для возведения зданий по этой технологии на открытых горизонтальных площадках или на склоне холмов не нужно обладать специальными строительными знаниями.
Особенности фундаментов ТИСЭ

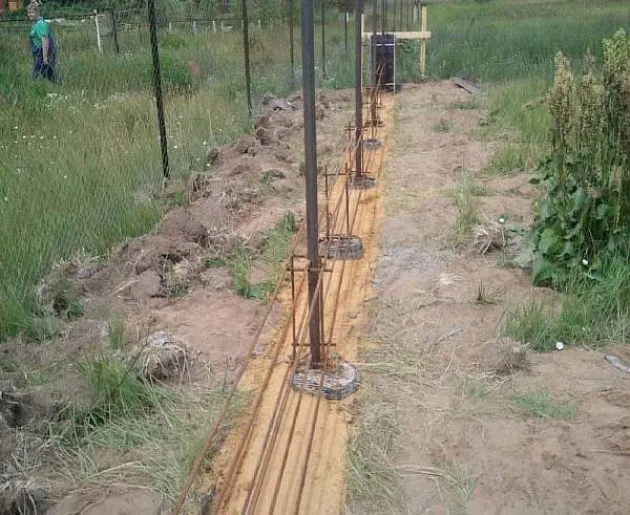

Фундамент ТИСЭ: схема устройства.
Универсальный фундамент по технологии ТИСЭ – это столбчато-ленточная конструкция, где бетонные сваи связаны между собой железобетонным монолитным каркасом. В строительстве используются только высокопрочные бетонные конструкции необычной формы.
Снизу конструкции предусмотрены полусферические расширения, которые обеспечивают дополнительную надежность и прочность несущих элементов. Такая конструкция обеспечивает большую площадь опоры и равномерное распределение массы на всю площадь перекрытия в грунтах всех типов.
Особенность технологии в том, что сваи ТИСЭ сделать самостоятельно прямо на строительной площадке не составит труда. Поэтому не удивительно, что ТИСЭ пользуется популярностью и обладает широкой распространенностью, особенно в учетом того, что можно сделать ТИСЭ своими руками, а не покупать готовые строительные конструкции.
Важно
Она способна выдержать массу больших каркасных домов и каменных сооружений без усадки. Сваи стойкие к морозу и вспучиванию грунтов, поэтому нет вертикального смещения будущих зданий. При создании проекта фундамента на склоне с большим градиентом спуска, нужно изначально предусмотреть сваи различной длины.
Сваи ТИСЭ соединяются между собой армированием и бетонированием в опалубке.
Если строитель делает фундамент ТИСЭ своими руками, тогда опалубка не соприкасается с грунтом, он только соединяет сваи между собой, а нагрузка самого здания равномерно распределяется по всей площади покрытия свай.
Почему опалубка не должна соприкасаться? Чтобы выталкивающие силы грунта не действовали на фундамент. Поэтому здания на таких фундаментах – это надежность и долговечность.
В чем уникальность фундамента тисэ
Схема отмостки по технологии ТИСЭ.
Универсальность. На них можно возвести здания любого типа, вплоть до жилых высотных каркасных домов. Они стойкие к грунтовым водам, строительство проводится на песчаных и глинистых почвах. Только нужно взять в аренду или купить установку для бурения грунтов, а столбы ТИСЭ делаются самостоятельно.
Конструкция фундамента на базе таких свай предусматривает возможность эффективного использования технологии в условиях сейсмической активности.
Также данная технология пользуется популярностью в условиях вечной мерзлоты.
Технология ТИСЭ сводит к минимуму вибрацию стен и грунта от близлежащих железнодорожных линий и больших автомагистралей, а бур ТИСЭ-Ф прост в конструкции и удобен в эксплуатации.
Технология строительства фундамента
Для начала нужно обеспечить место строительства необходимыми материалами и инструментом. Для этого нужны:
- бур ТИСЭ-Ф;
- лопата;
- цемент с песком для раствора;
- металлическая арматура;
- гидроуровень или лазер.

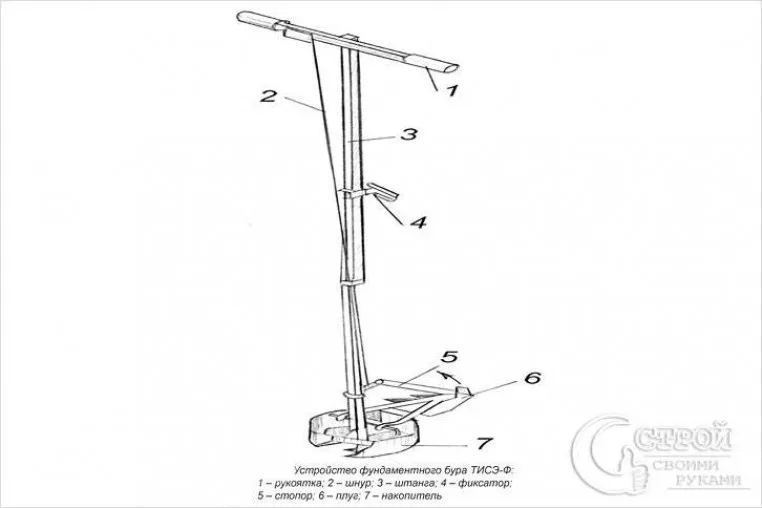

Делаем бур ТИСЭ своими руками — чертежи и как изготовить
Начиная работу по производству бура ТИСЭ своими руками, чертежи нужно иметь со всеми деталями. Необходимы также схемы и изображения для лучшего проникновения в процесс. Моделей очень много, но найденную конструкцию можно легко изменить, приспособив для требуемых условий работы.
Один из простейших буров ТИСЭ состоит из:
- двух режущих плоскостей;
- резцов вертикальных для рыхления земли;
- набора металлических дополнительных полос;
- специальной штанги для расширения глубины;
- заборника грунта.
Для того чтобы произвести бур ТИСЭ своими руками (чертежи можно найти на нашем сайте), потребуется:
- раскроенная надвое, плита диска;
- механическая штанга, с приваренной рукояткой. Если необходимо глубокое бурение приготавливается раздвижная конструкция с приготовленным фиксатором;
- пластина из металла.
- кусок для приемника грунта из нержавеющей трубы. Её диаметр равняется диаметру у скважины;
- болгарка, аппарат сварочный, дрель и прочее;
- пруток с тремя петлями из металла.

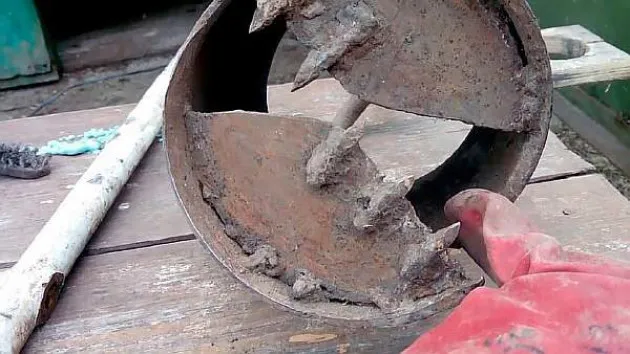

Собрав все затребованные материалы, можно начинать сборку ручного бура ТИСЭ.
Плита диска кроется на две равные части. Её под небольшим наклоном сваривают к штанге, на которой остается наконечник.
К трубе из металла, которая является приемником грунта, свариваются полученные кромки.
Чтобы сделать почву рыхлее, свариваются вертикально пластины, с которыми бур будет лучше работать в сложных грунтах.
Число резцов рекомендуется от двух до шести. Для наипростейшего садового бура ТИСЭ, резцы можно и не делать, но для сложного — они обязательно пригодятся. Лишними они точно не будут.
После приварки петли на подвижной полоске, которая служит режущей кромкой, а также на штанге, получается инструмент с полукруглым дном.
В этом случае основание будет устойчивее. Если привязать веревку к пластине вместе с дополнительной кромкой режущей, можно будет ее поднимать и спускать.
Для приготовления бура ТИСЭ своими руками, чертежи выбираются, подходящие «на все случаи жизни». Режущий элемент его нужно прикрепить к штанге с добротным болтовым соединением. Если сделать ножи разного размера, можно их менять, когда необходимо. Иной метод расширения диаметра скважины, которая пробурена: сварить пластины более широкого диаметра вертикально.
Усовершенствовать бур
Своими руками бур ТИСЭ можно изготовить и, если нужно, несколько видоизменить под рабочие условия, в зависимости от типа почв, на которых сооружается фундамент.
Надо понимать, что производя установку на дне, расширение без изъянов, в результате не получится.
Также при пользовании бура ТИСЭ в сложных почвах не нужны кромки резцов сильно заостренные. У пилы угол наклона должен стать тут самым главным характеризующим признаком.
Если в почве имеются камешки до пяти сантиметров в диаметре, то дистанцию между кромками необходимо сделать больше.
Поэтому в приемник грунта им удастся попасть. Если же дистанция будет мала, то они будут постоянно забиваться в зубчиках. Несколько клыков сваривается на трубу, чтобы рыхлить почву. С таким буром ТИСЭ лучше и легче всего будет заниматься в почвах глинистых.
В сыпучем грунте у бура ТИСЭ будет возможность ещё больше проявить себя. Рыхлить почву здесь получится ещё лучше. Для этого сваривают несколько клыков вертикально.
В этом случае кромки резцов должны находиться близко друг к другу. Этот бур ТИСЭ предотвратит осыпание земли.
Сделать рабочий бур ТИСЭ, который будет служить для бурения скважин, в общем, не очень сложно, а пользоваться им будет совсем просто.
Вращение будет происходить исключительно по часовой стрелке, с выбросами, при этом всей земли, находящейся внутри. Если неохота тратить усилия и время на производство своими руками бура ТИСЭ, его можно купить в самых разных конфигурациях.
Купить
На прилавках строительных магазинов или на рынках можно найти бур ТИСЭ.
При покупке этого инструмента надо обращать внимание на такие его детали, как:
- длина у рукоятки, возможно ли её удлинить,
- диаметр режущей части (от него будет зависеть диаметр будущей скважины),
- надежность металла, его качество,
- вес (чем легче инструмент, тем комфортнее будет с ним работать).
Для многих лучшим решением будет аренда бура ТИСЭ. Если он нужен для двух или трех дней работы, и больше не понадобится, то тратить время на изготовление инструмента, скорее всего, нецелесообразно. Да и тратить деньги на его покупку тоже вряд ли нужно.
Можно взять в аренду и заплатить в несколько раз дешевле, чтобы произвести все работы.
Как сделать спиральный бур для скважины своими руками
Бур подобного типа предназначен для бурения небольших скважин, но если есть возможность удлинить ствол, то можно пробурить скважину до 20 метров.
Ручной бур состоит из буровой трубы, ручки, с помощью которой удобно его вращать, и самого бура. Для изготовления такого бура в домашних условиях необходимо обладать некоторыми навыками работы с металлом, а также сварочным аппаратом.
Нам понадобятся:
- Труба диаметром 500 мм;
- Два диска диаметром 100-150 мм;
- Наконечник (подойдет сверло не меньше 20 мм).
К краю трубы привариваются сверло или любой другой острый наконечник. Как вариант, трубу нужно сплющить с одного края, а потом болгаркой срезать края, чтоб получился острая пика.
Диски разрезаются напополам, края их кромок в месте, где пришелся срез, затачиваются. От этого будет зависеть легкость вращения бура и скорость работы с ним.
После этого не ниже, чем через 20 см от наконечника приварить половинки круга. Угол между ними не более 40 градусов, 35 будет идеальным.
Сантиметров через 20 привариваем вторые 2 половинки круга. На второй стороне трубы привариваем перпендикулярно другой кусок трубы, такой чтоб было удобно крутить. Если собираетесь бурить глубоко, ручку стоит сделать длинной, чтоб можно было крутить вдвоем.
Самостоятельное изготовление: материалы, инструменты
Значительно сократить строительные расходы позволяет самодельный бур ТИСЭ. Технически грамотный застройщик легко выполнит задачу. Главное, иметь натурный образец или чертежи бура ТИСЭ. Изготовить бур ТИСЭ своими руками несложно, используя следующие материалы, инструменты:
- Металлическая труба диаметром 250-300 мм. Размер выбирается согласно предполагаемому диаметру скважины.
- Рабочий орган дисковой пилы.

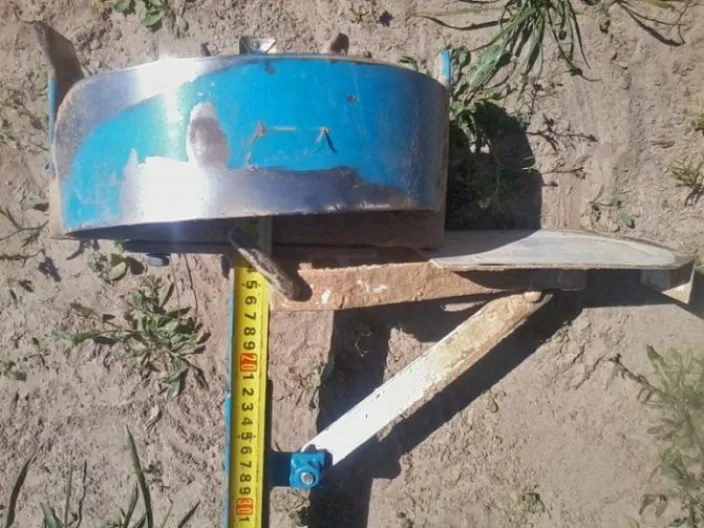

Бур Тисэ можно сделать своими руками по чертежу
- Труба рукоятки.
- Элементы, позволяющие произвести фиксацию частей штанги.
- Металлические прутья, пластины, петли.
- Аппарат электродуговой сварки.
- Составы, предохраняющие металл от коррозии.
Конструктивные особенности
Итак, что такое – фундамент ТИСЭ? Это свайно-ленточная конструкция, состоящая из бетонных армированных опор и железобетонного ростверка (устройство свайного фундамента с монолитным ростверком).
Особенность этой конструкции заключается в форме сваи: в нижней ее части имеется полусферическое расширение. Такая форма опоры способствует повышению несущей способности фундамента и предотвращает выдавливание ее на пучинистых грунтах.
Сваи ТИСЭ одинаково хорошо несут нагрузку от тяжелых каменных и легких каркасных домов (какой выбрать фундамент для каркасного дома), не давая усадку.
Схема устройства фундамента ТИСЭ.
Задача ростверка – связать все опоры в единую конструкцию. Он не контактирует с грунтом, равномерно распределяя нагрузку от дома между сваями.
Описание конструкции
Земляной бур — это строительный инструмент, главной задачей которого является рытье ям на глубину необходимого фундамента. Принцип работы схож с бутылочным штопором — сначала инструмент вворачивают в землю на нужную глубину, а затем вытаскивают обратно на поверхность вместе с землей, увлекаемой за собой лезвиями бура. В результате данной операции образуется лунка с правильными круглыми краями, пригодная для установки столбов и опор. К наиболее популярным и часто применяемым видам бура можно отнести:
- Шнековые. Представляют из себя стержень, вокруг которого винтом накручено лезвие. Обладают простотой ввинчивания и легким удалением земли с поверхности лезвий. Данные буры применяются, как правило, для работы с маленькими диаметрами, например, для свай и столбов.
- Дисковые. Устройство данного бура представляет собой стержень с острым окончанием. На некотором удалении от острого конца в один или несколько рядов закреплены под небольшим углом половинки заточенного диска. Угол нужен для того, чтобы диски проще врезались в землю, а при выходе вытаскивали землю. Данный вид обладает более простой конструкцией, чем шнековый.
- Ложковый. На стержне закреплен цилиндр с вертикальным разрезом в верхней части и спиралью в нижней. Нижние кромки остро заточены. Вкручиваясь в землю, цилиндр заполняется грунтом, который затем извлекается вручную. Подходит только для бурения небольших скважин во влажной и глинистой почве.
Также существует классификация по типу двигателя: бензиновые и электрические. Преимуществом буров с двигателями является то, что они обладают высокой скоростью бурения, требуют меньших физических нагрузок, и имеется возможность смены насадок. Инструменты с двигателем представлены двумя вариантами:
- Ручной. Этот вид более компактный, но менее мощный и обладает большим весом.
- Колесный. Более крупные габариты, по сравнению с ручным, но такой инструмент мощнее.
Бензиновый бур следует прогревать перед началом работы на холостых оборотах. Для электродвигателя этого не требуется. Недостатком любого инструмента с двигателем является то, что для их применения требуется источник электроэнергии или топливо.
Стоит ли самому делать конструкцию или обратиться в фирму
Безусловно, применение самодельных изобретений имеет положительные стороны. Например, можно значительно сэкономить средства при изготовлении собственного источника. Также существует множество простых чертежей и схем, как сделать бурильный инструмент. Однако у всего этого есть очевидный минус – невозможно вырыть источник на большую глубину.
Поэтому если вода на участке залегает глубоко, то лучше обратиться в специализированную фирму. Возможно, она будет использовать гидравлические установки. В этом случае следует будет продумать все до мелочей:
- Найти точное место с водой.
- Сразу определить место для отработки.
- Обговорить стоимость работ.
- Установить сроки работы и прочее.
В любом из вариантов наш материал должен вам помочь в этом нелегком деле.
Что такое посадочный чертеж?
Посадочный чертеж — это документ, который используется в строительстве для указания местоположения и расположения элементов конструкций в соответствии с проектом. Он содержит подробные сведения о геометрических размерах, высотах, отметках и других характеристиках объекта, которые необходимы для правильного его строительства.
Посадочный чертеж является основой для выполнения строительных работ и используется как инструкция для рабочих, которые будут участвовать в возведении объекта. На нем обозначаются точки крепления конструкций, позиции отверстий и выступов, углы наклона и направление монтажа элементов.
Посадочный чертеж составляется на основе проектной документации и может включать в себя несколько видов чертежей: планы, разрезы, фасады, а также специальные чертежи для установки труб, кабелей, систем отопления и вентиляции. Кроме того, в посадочном чертеже могут быть указаны дополнительные требования и рекомендации по монтажу, безопасности и качеству работ.
