Ростверк по буронабивным сваям — особенности, плюсы и минусы, включая видеоматериал.

В некоторых ситуациях возникновение препятствий для возведения ленточных, монолитных и прочих типов фундаментов неизбежно. В таких случаях, наиболее подходящим и единственным верным решением является использование буронабивного основания.

Устройство буронабивных свай

Для строительства многоэтажных или частных домов могут использоваться буронабивные сваи. Они представляют собой вариант фундаментной опоры в виде монолитных конструкций, имеющих цилиндрическую форму и арматурный каркас. С помощью этих элементов создают свайно-ленточные основания для домов различного типа.

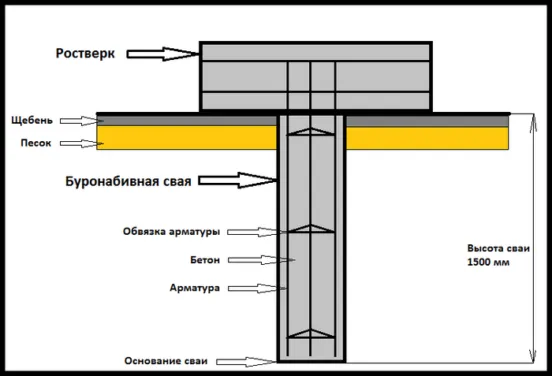

Свайно-ленточное основание состоит из определённого количества заглублённых опорных столбов, на которые сверху заливается бетонная лента

Фундамент на буронабивных сваях сооружают в ряде случаев, когда строительство иного основания отличается сложностью или просто невозможно. К таким ситуациям относятся следующие:

• высокий уровень грунтовых вод, то есть их залегание на глубине 2 м и менее;
• слабая несущая способность грунта на участке;
• вес возводимого здания более 350 т;
• незначительный уклон участка для застройки;
• большая глубина промерзания грунта.

В таких ситуациях устройство буронабивных свай для фундамента является оптимальным решением, ведь они обеспечивают повышенную устойчивость сооружения. При этом основание имеет и серьёзный недостаток, выраженный в отсутствии возможности устроить подвальное помещение.

Если правильно подобрать параметры свай, фундамент выдержит даже очень тяжёлые строения

В промышленном строительстве сваи устанавливают с помощью специального оборудования. При частных домах большинство работ проводится вручную. Важно учитывать свойства грунта. Например, если почва легко осыпается, то потребуется опалубка для заливки свай.

Фундамент на сваях буронабивного вида

Строительство любого фундамента предполагает проведение разметки участка, во время которой все проектные размеры переносят с чертежа на местность. Это очень просто сделать если строение имеет прямоугольную или квадратную форму. В углах будущего здания устанавливают колышки и натягивают между ними верёвку, проверяя угол и ровность каждой стороны. Затем надо определить расположение каждой сваи, расстояние между которыми должно составлять 1–1,5 м. Эти точки также отмечают колышками. После этого проводится обноска, необходимая для жёсткого закрепления осей здания в перпендикулярных направлениях. Крепление обноски размещается на 2 м дальше, чем места для свай.

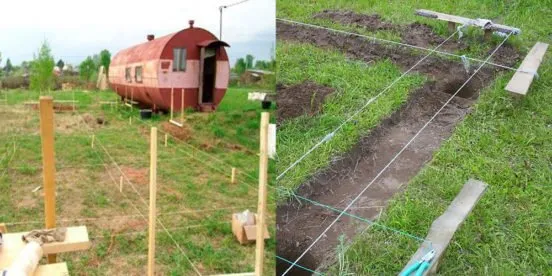

Обноска участка обозначает его границы и производится при помощи деревянных конструкций, закрепляемых на расстоянии 2 м от линий расположения свай

Для установки обноски следует использовать П-образные конструкции, опоры которых закапывают в землю, а на поперечинах фиксируются шнуры, обозначающие оси здания. Обноска осуществляется со всех четырёх сторон параллельно каждой разбивочной оси.

Буронабивное основание с ростверком

Одним из вариантов буронабивного фундамента является основание, имеющее ростверк из монолита или бруса. Основа подходит для строительства лёгких зданий из дерева или кирпича. Фундамент возможно сделать своими руками без применения спецтехники, что делает его востребованным для строительства частных домов.

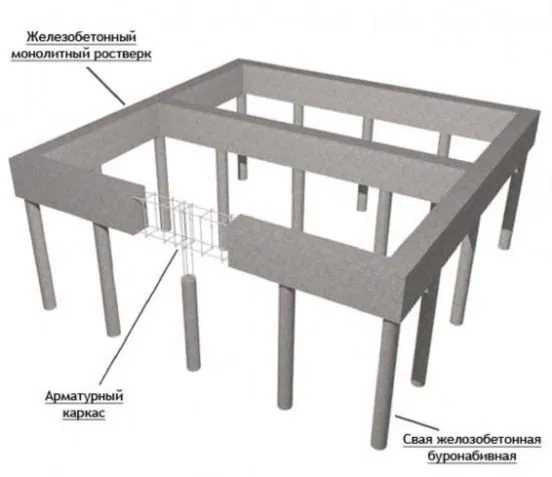

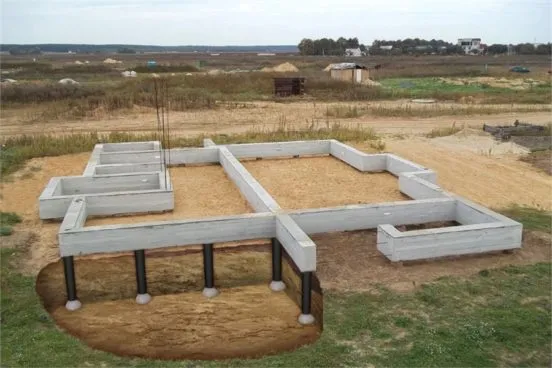

Монолитный ростверк связывает все сваи в единое целое и обеспечивает надежность сооружения

Устройство свайно-ростверкового фундамента производят в следующей последовательности:

1. Разметка и обноска участка.
2. Бурение скважин в отмеченных местах. Для свай диаметром менее 350 мм можно использовать садовый бур.
3. Укрепление стенок скважины опалубкой. Для этого можно использовать лист рубероида, свёрнутый цилиндром.

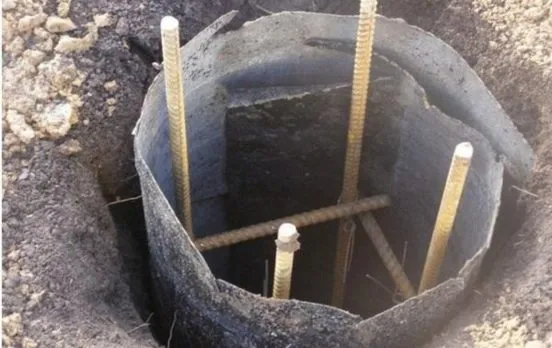

   Чтобы стенки скважины не осыпались в процессе заливки, в неё устанавливают свёрнутые листы рубероида

4. Армирование. Для свайного фундамента используют продольный каркас, состоящий из прутьев с сечением 12–16 мм. Их количество зависит от диаметра сваи, но наиболее универсальным вариантом является применение 4–6 прутьев на одну сваю.

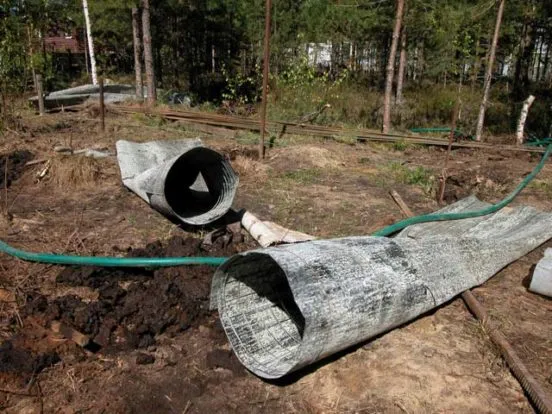

   Для армирования используют каркас из четырёх или шести продольных прутов в зависимости от диаметра скважины

5. Заливка бетоном. Если количество свай не очень велико, бетон можно приготовить вручную. В противном случае лучше воспользоваться услугами миксера с насосом. Если сваи заливаются вместе с ростверком, то без привозного раствора не обойтись. Прежде чем выполнять следующие операции, сваям надо дать схватиться в течение 5–7 дней.
6. Создание опалубки под ростверк. Поскольку ростверк будет находиться на определённом расстоянии от земли, опалубка должна выполняться в виде короба, закреплённого на проектной высоте.

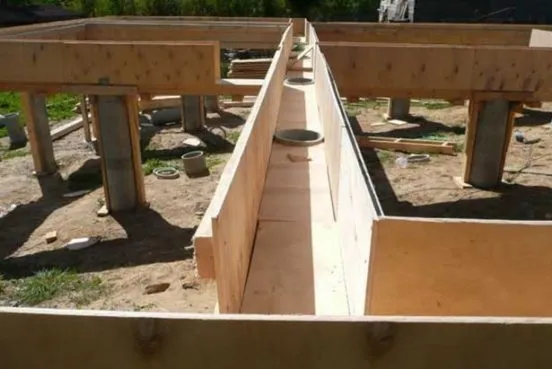

   Опалубку необходимо прочно закрепить, чтобы она смогла выдержать вес бетона

7. Укладка армирующего каркаса. Каркас делается по той же схеме, что и для свай. В местах заложения опор он должен связываться с каркасами свай.

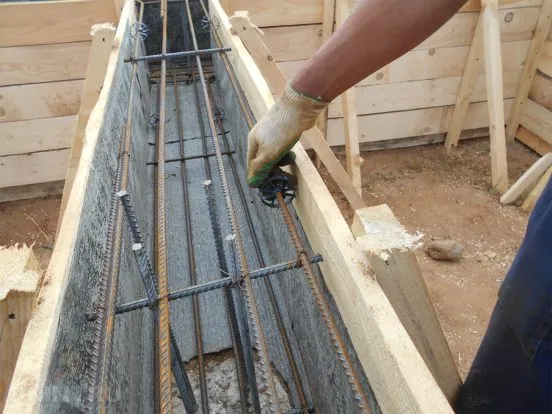

   Армирующий каркас укладывается по всей длине опалубки и перевязывается с каркасом каждой сваи

8. Заливка ростверка. Заполнение опалубки раствором необходимо выполнить за один день, иначе бетон схватится слоями и не достигнет расчётной плотности. Поэтому использование бетонного насоса на этом этапе неизбежно.

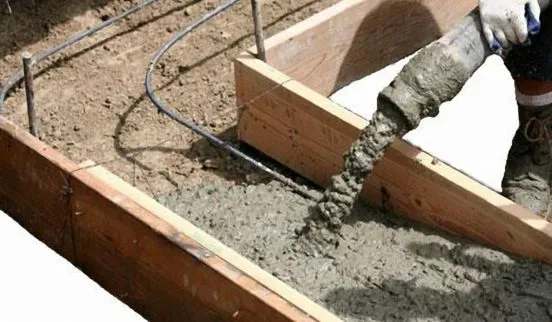

   Для заливки ростверка требуется большой объём бетона, поэтому необходимо вызвать миксер со специальным насосом

9. После заливки бетон необходимо проштыковать для удаления пузырьков воздуха. Это можно сделать глубинным вибратором или обычным арматурным прутом. Далее поверхность ростверка надо выровнять и закрыть гидроизолирующей плёнкой или рубероидом.
10. Через 28–30 дней ростверк полностью застынет, и можно будет приступать к дальнейшему строительству.



    Ростверк из монолитного ленточного каркаса приобретает окончательную прочность примерно через месяц после заливки

Ростверк также может быть выполнен из бруса, размеры которого зависят от веса здания. Крепление деревянных элементов осуществляется на оголовки, зафиксированные на торцах свай.

Видео: ростверк на буронабивных сваях

Ленточный буронабивной фундамент

Для небольшого строения, дачи или частного дома подходит ленточное основание на буронабивных сваях. Конструкция представляет собой опорные сваи, укреплённые в почве и соединённые монолитным ростверком из бетона. Для создания такого фундамента нет необходимости в тщательном выравнивании участка, а основание закладывается ниже уровня промерзания грунта. Строительство отличается небольшим объёмом трудозатрат. Ленточный буронабивной фундамент также не требует многочисленных расчётов, ведь для определения параметров основания достаточно рассчитать диаметр свай, подобрать уровень их заглубления и количество опор.

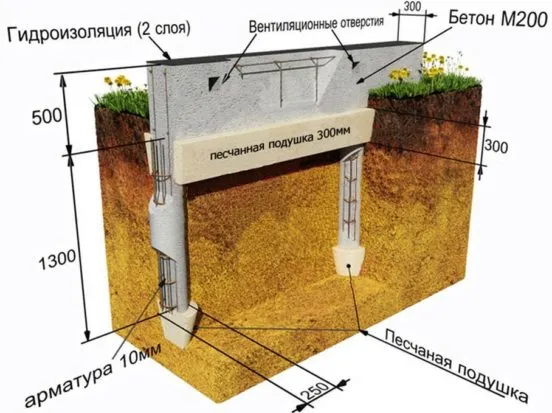

В ленточном варианте фундамента бетонный ростверк опирается не только на сваи, но и на поверхность грунта

Строительство ленточного буронабивного фундамента предполагает следующие основные действия:

1. Проведение разметки и обноски, в процессе которых отмечаются места расположения всех свай.
2. Выкапывание траншеи, ширина которой зависит от диаметра свай и толщины стен.
3. Бурение скважин для установки свай. Глубина скважин может достигать 2 м.

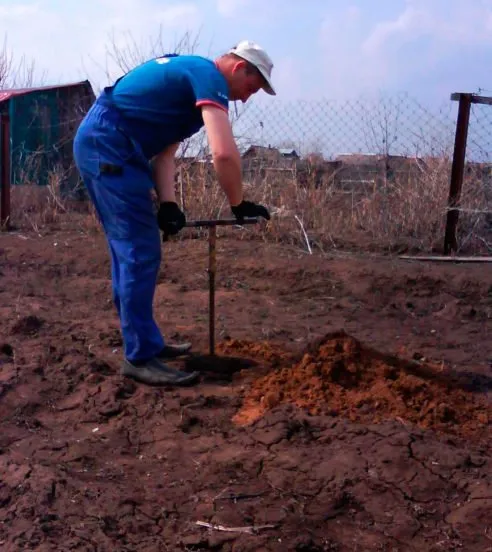

   Если сваи имеют небольшой диаметр, их можно сделать при помощи обычного садового бура

4. По стенкам скважин укрепляют гильзу из рубероида, а на дно засыпают небольшой слой песка.
5. В скважину устанавливают арматурный каркас.

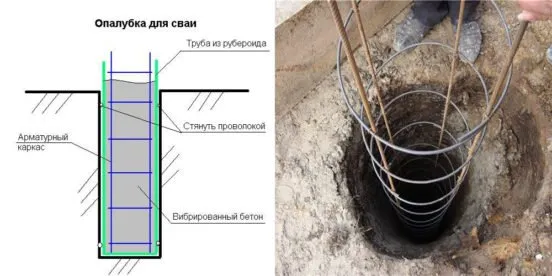

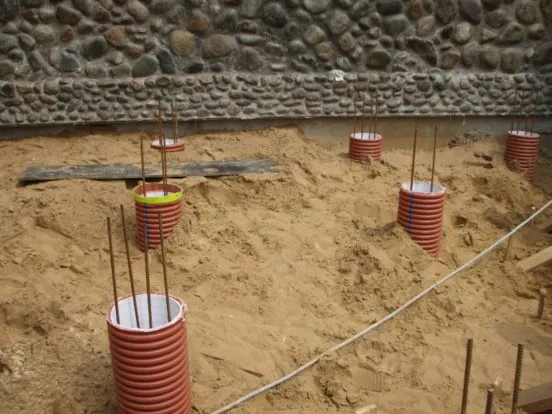

   Перед заливкой в скважину помещают опалубку из рубероида, а затем устанавливают арматурный каркас

6. По окончании всех подготовительных работ сваю заливают бетоном.

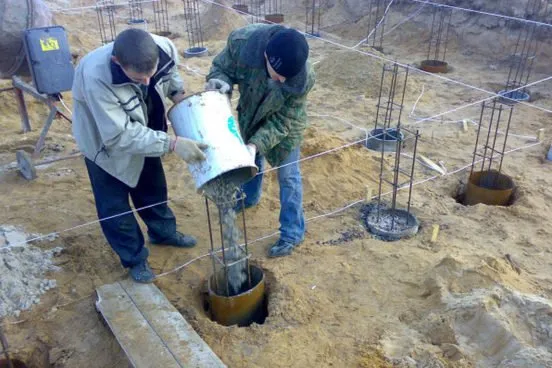

   Заливать каждую сваю нужно за один приём, иначе она не будет иметь нужной прочности

Для высыхания конструкции потребуется 4–5 недель. После этого можно продолжать строительство здания согласно проекту.

Видео: свайно-ленточный фундамент

Особенности бурения скважин

Бурение скважины является одним из основных этапов возведения буронабивного фундамента. Необходимо определить диаметр свай, уровень их заглубления, а также предусмотреть после бурения гидроизоляцию. Основные параметры свай, часто использующиеся в строительстве, предполагают диаметр 280 мм и глубину до 2 м. Сваи с такими параметрами оптимальны для строительства двухэтажного здания.

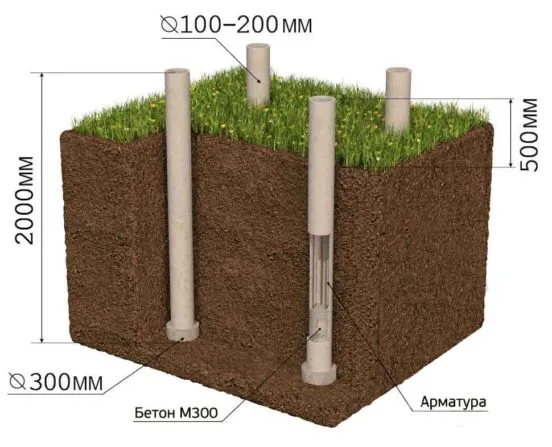

В большинстве случаев для строительства двухэтажного дома достаточно залить сваи диаметром 280 мм и глубиной ниже уровня промерзания почвы

При строительстве частного дома бурение может осуществляться вручную с помощью ручного мотобура. Это приспособление позволяет создать аккуратные скважины для оперативного монтажа свай.

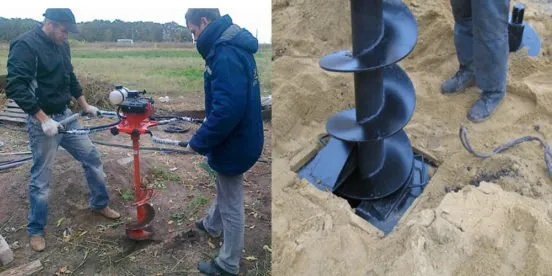

Использование мотобура существенно сократит затраты времени и сил на устройство скважин под сваи

Этот инструмент имеет специальное приспособление, с помощью которого легко сделать расширение в области основания опор. Диаметр этой части может составлять до 500 мм, что оптимально для строительства массивных конструкций.

Видео: буронабивные сваи, очистка и заливка своими руками

Преимущества и недостатки бурозаливного фундамента

Каждый вариант основания для здания обладает своими преимуществами и недостатками. Бурозаливной фундамент востребован в строительстве на участках со сложным грунтом, но перед сооружением этой основы следует знать её основные особенности:

• высокий уровень надёжности;
• защита здания от грунтовых вод;
• пригодность для строительства на мягком грунте;
• невысокие затраты на строительные материалы;
• непродолжительный период возведения.

Основной минус бурозаливного основания заключается в том, что такой фундамент подходит лишь для малоэтажного строительства нетяжелых зданий. Именно поэтому его часто используют при возведении частных домов до трёх этажей в высоту.

Видео: особенности, плюсы и минусы свайного фундамента

Строительство буронабивного фундамента проводится при сооружении лёгких зданий на разных типах грунта. Такое основание обеспечивает надёжность, долговечность и устойчивость жилому дому.

• Распечатать

Оцените статью:

1. 5
2. 4
3. 3
4. 2
5. 1

(4 голоса, среднее: 5 из 5)

Сколько нужно свай под баню 6 на 3?

Для того чтобы определить количество свай, необходимых для постройки бани размером 6 метров на 3 метра, необходимо учитывать множество факторов, таких как тип грунта, вес бани, используемый материал для свай и т.д. В целом, количество свай для бани зависит от нескольких факторов:

1. Тип грунта: Если грунт твердый и устойчивый, то можно обойтись меньшим количеством свай. Если же грунт мягкий или торфяной, то необходимо больше свай.

2. Вес бани: Чем тяжелее баня, тем больше свай потребуется для ее установки.

3. Расстояние между сваями: Обычно расстояние между сваями для бани составляет 1,5-2 метра.

4. Диаметр и глубина сваи: Диаметр сваи должен быть достаточным для поддержания веса бани, а ее глубина — для обеспечения надежной фиксации.

5. Материал свай: В зависимости от используемого материала (деревянная свая или бетонный блок), количество свай может отличаться.

Обычно для бани размером 6 метров на 3 метра, необходимо установить не менее 6-8 свай диаметром от 100 мм до 150 мм и глубиной от 2 метров до 2,5 метров. Однако, для более точного расчета необходимо обратиться к профессиональному строителю или инженеру, учитывающему все факторы и особенности конкретного места строительства.
