Необходимость строительства на проблемных грунтах диктует собственные подходы и решения.

Одним из них является свайный фундамент, обеспечивающий опору на глубинные плотные слои грунта.

Поверхностные слои, которые слабы, разбавлены или рыхлы, не играют роли в поддержке фундаментальной структуры; они, по сути, выступают лишь как промежуточное звено между верхними вышеуказанными надземными элементами конструкции и компактными грунтами.

Отдельные сваи, являясь вертикальными элементами, принимают на себя определенную часть нагрузки от веса дома, равномерно распределенную по всем стволам.

За принятие веса постройки и передачу его системе свай отвечает ростверк или пояс обвязки, о котором следует поговорить подробнее.

Содержание статьи

• Обвязка свайного фундамента
• Виды обвязки
  • 2.1 Деревянная
  • 2.2 Металлический ростверк
  • 2.3 Бетонная
• Технология обвязки брусом
• Метод связки профилированной трубой
• Способ повязки швеллером
• При помощи железобетона
• С использованием доски
• Полезное видео
• Заключение

Обвязка свайного фундамента

Система свай представляет собой комплекс вертикальных стволов, погруженных в грунт.

Для дальнейшего строительства требуется горизонтальный элемент, соединяющий опоры между собой и служащий опорной линией для стен дома.

Этот элемент называется обвязкой или ростверком. Он выполняет важнейшую функцию — объединяет группу отдельных стволов в комплекс, делая свайное поле единой опорной системой.

После погружения в грунт внешние части свай обрезают, контролируя их высоту для получения ровной горизонтальной плоскости по всем опорным точкам. Затем на верхние части устанавливаются специальные колпаки — оголовки, оборудованные горизонтальными площадками и полками для монтажа обвязки.

Ростверк обычно повторяет план первого этажа дома, т.е. конфигурацию несущих стен.

Однако, для большей равномерности распределения нагрузок и устойчивости свай устанавливаются дополнительные поперечные или диагональные балки, увеличивающие жесткость связки отдельных опор и дающие дополнительное усиление несущим линиям.

В результате добиваются конструкции, при которой отдельно стоящих опор нет, все они включены в объединенный комплекс свайного поля.

Виды обвязки

Пояс обвязки свайного фундамента может быть реализован в разных конструкционных вариантах. Они имеют собственные возможности, предназначены для работы с разными нагрузками и условиями.

Существуют следующие виды:

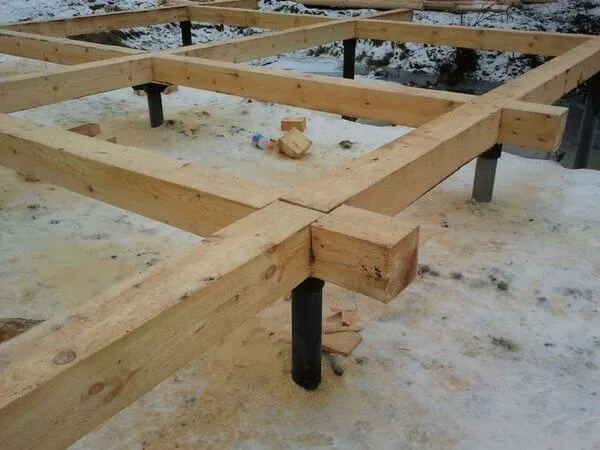

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

• Простота обработки, доступность материала.
• Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
• Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

• Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
• Пожарная опасность древесины.
• Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

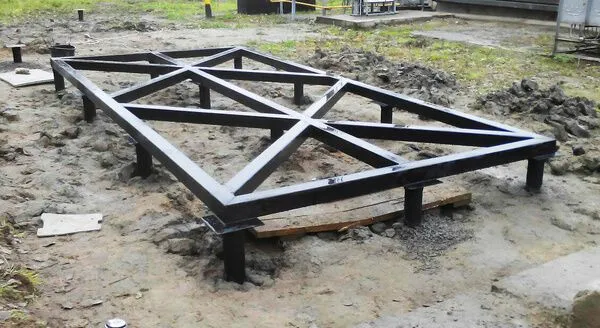

Металлический ростверк

Обвязка металлом требует использования сварных работ.

С точки зрения монтажа она обладает заметными преимуществами:

• Высокая скорость соединения.
• Прочность, устойчивость ко всем возможным нагрузкам.
• Широкий выбор видов металлопроката, позволяющий получить различные варианты обвязки.

Наряду с достоинствами, металлическая обвязка обладает недостатками:

• Склонность металла к коррозии.
• Необходимость периодического обслуживания конструкции (окраски влагонепроницаемыми полимерными материалами).
• Сварные соединения требуют участия профессионального сварщика, способного грамотно выбрать режим работы и силу тока. В противном случае швы будут ломкими и хрупкими, что создаст значительную опасность для постройки.

Основным аргументом в пользу создания металлической обвязки является высокая ремонтопригодность и быстрота сборки ростверка.

Стоимость металлического проката и сварочных работ заметно выше, чем у деревянных балок.

Тем не менее, сторонников такого варианта обвязки примерно столько же, сколько и поклонников деревянных деталей.

Прочность и устойчивость металла высоко ценятся пользователями и повышает конкурентоспособность материала.

ВАЖНО!

Для увеличения прочности металлической обвязки рекомендуется использовать дополнительные болтовые соединения.

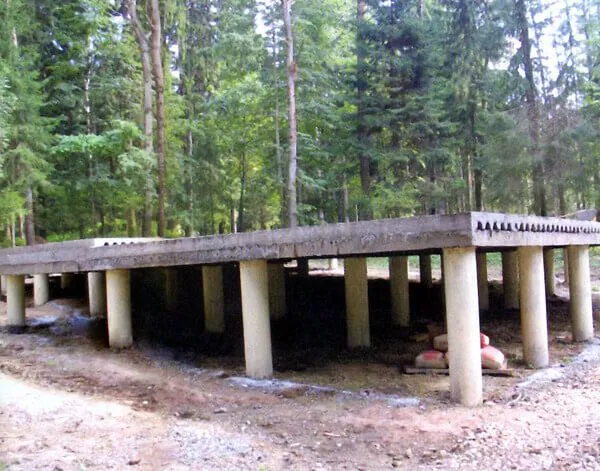

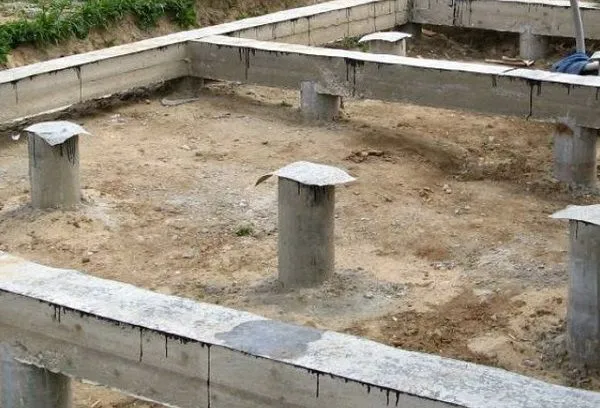

Бетонная

Бетонная обвязка — это практически полноценный аналог свайно-ленточного фундамента.

Принципиальным различием является распределение нагрузок — на свайно-ленточных основаниях оба элемента делят нагрузки поровну, а бетонный ростверк свайного фундамента лишь передает нагрузку на опоры, не выполняя несущих функций как таковых.

При этом, будучи лишь промежуточным элементом, бетонная обвязка позволяет получить максимальный эффект.

Она обладает высокой прочностью, долговечностью, устойчивостью к нагрузкам.

Кроме того, бетонный ростверк способен компенсировать изменение нагрузок или несущих способностей отдельных опор, перераспределяя или частично принимая на себя новые условия работы.

Достоинствами такой конструкции являются:

• Обеспечение максимальной несущей способности системы.
• Независимость от климатических или погодных условий.
• Относительно низкая потребность в периодическом обслуживании.
• Долговечность, надежность материала.

Недостатками бетонных элементов являются:

• Сложность создания, необходимость выполнения разных последовательных этапов работ.
• Большие объемы материалов (бетона, арматуры, древесины для опалубки, гидроизоляционных материалов и т.д.).
• Для затвердения обвязки требуется длительный период времени (28 дней с момента заливки), в течение которого дальнейшее строительство невозможно.

Строительство бетонной обвязки обычно выбирается при возведении крупных и массивных построек, где особенно важно обеспечить прочность и надежность пояса несмотря на высокий расход материалов и трудозатрат.

ОБРАТИТЕ ВНИМАНИЕ!

Для некоторых видов свай нередко используют комбинированный вариант обвязки, при котором сам ростверк выполняет основные несущие функции, а стволы дополнительно соединяются металлическими перемычками. Такая перевязка, в частности, используется для винтовых свай. Она позволяет усилить систему и уменьшает возможности расшатывания или потери сцепления с грунтом.

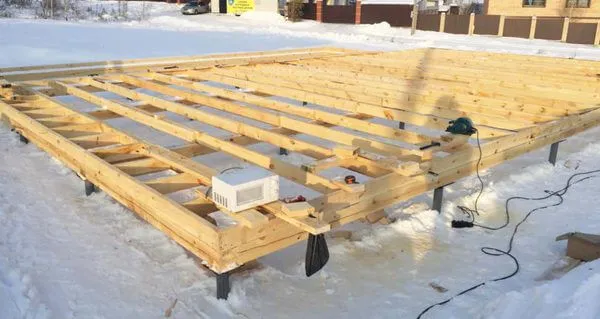

Технология обвязки брусом

Большинство случаев использования брусовой обвязки относятся к строительству каркасных домов на буронабивных или винтовых сваях.

Порядок действий:

• Нарезка брусьев по длине 200х200. Поскольку обычно используется соединение вполдерева, длина каждого пролета измеряется полностью, без учета толщины примыкающих брусьев.

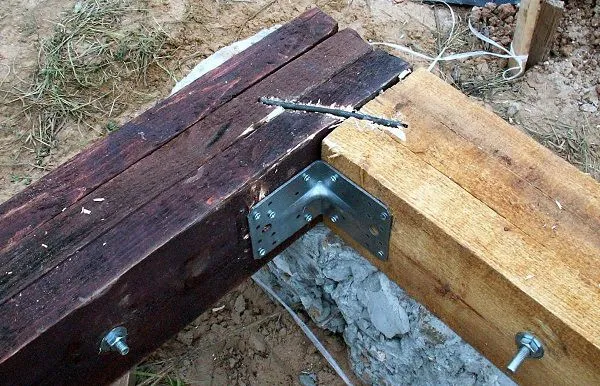

• Укладка периметра, соединение по углами. На каждом оголовке укладывается двойной слой рубероида. Соединения уплотняются джутовыми жгутами.
• На оголовках брус фиксируется при помощи «глухарей» — специальных шурупов по дереву, имеющих шестигранные шляпки.
• После укладки внешних балок приступают к монтажу внутренних пролетов, расположенных под несущими стенами. Над соответствующими сваями делаются углубления на ширину бруса (200 мм) и на половинную глубину (100 мм). В эти углубления укладываются соответственным образом подготовленные соединительные элементы внутренних пролетов.
• Производится соединение всех параллельных пролетов дополнительными балками или досками, установленными на ребро. Для соединения используются саморезы и оцинкованные уголки с ребрами жесткости.
• Поверхность всех деревянных деталей покрывают антисептическим и антипиреновым составом. После высыхания наносят слой гидроизоляции (горячий битум или битумная мастика).

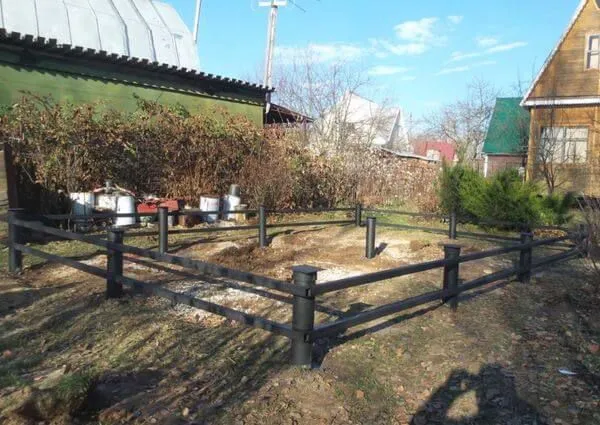

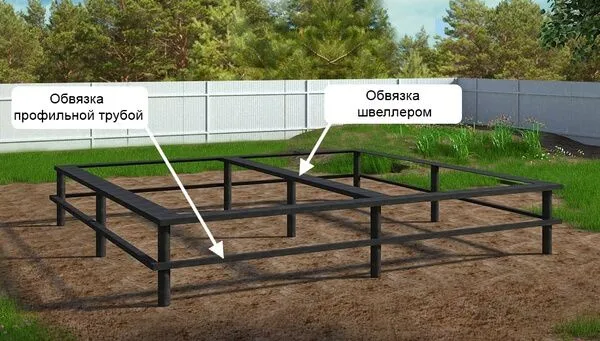

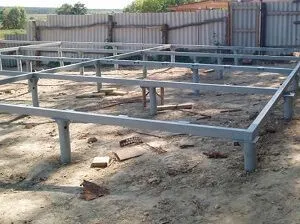

Метод связки профилированной трубой

Профилированная труба имеет строение, схожее со швеллером, но по степени прочности она ему сильно уступает.

Это происходит из-за менее прочного металла, применяемого для изготовления профильной трубы, меньшей толщины стенок и прочих особенностей материала. Для достижения максимальной прочности угловые соединения производятся внахлест или внакладку.

Как вариант, производится подрезка концов под 45°, сварка с последующим укреплением стыка косым уголком на болтовые соединения.

Порядок действий:

• Подрезка свай, установка оголовков.
• Укладка балок по внешнему периметру, соединение углов.
• Укладка внутренних балок, сварка с внешними элементами.
• Обвязка остальных опор для получения максимальной жесткости.
• Нанесение слоя защитного антикоррозийного покрытия.

ВАЖНО!

По возможности, все соединения усиливаются металлическими «косынками», установленными на болтовые соединения.

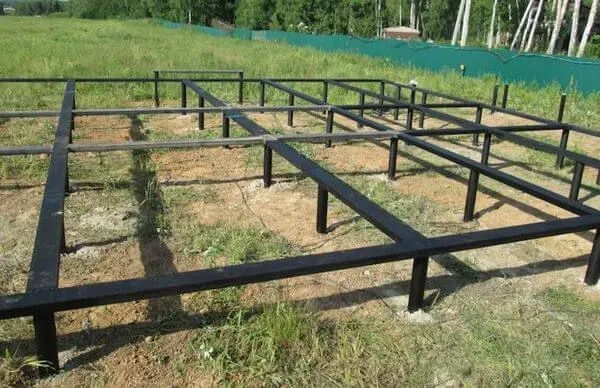

Способ повязки швеллером

Отличие технологии обвязки швеллером от методики установки профилированной трубы состоит в отсутствии стандартных оголовков.

Швеллер устанавливается широкой стороной кверху, образуя горизонтальную площадку по всем балкам обвязки.

В остальном порядок действий аналогичен технике установки профильной трубы.

Обычные размеры швеллера м для свай диаметром до 108 мм (для них используют швеллер 160 мм).

Сварные соединения дополнительно фиксируются болтовыми соединениями с помощью «косынок».

Сварку должен производить профессиональный квалифицированный специалист, имеющий допуск к работам с ответственными конструкциями. Гидроизоляцию обвязки выполняют традиционными обмазочными материалами или защитными полимерными покрытиями.

При помощи железобетона

Создание железобетонной обвязки выполняется поэтапно.

Порядок действий:

• Сборка опалубки. Горизонтальные щиты (дно) укладываются на поверхность оголовков, боковые стенки присоединяются к ним и прочно соединяются в верхней части поперечинами. Внутренние размеры должны соответствовать параметрам ростверка.
• Укладка гидроизляции. Пленкой или слоем рубероида плотно устилают дно и внутренние стенки опалубки. Стыки материала делаются внахлест на 10 см с проклейкой соединения скотчем. Полотно должно полностью закрывать всю поверхность днища и стенок опалубки и плотно прилегать к поверхности, не отставая от нее.
• Сборка арматурного пояса. Используется арматура диаметром 10 мм и гладкие прутки на 6 мм для вертикальных элементов. Армпояс вяжется с помощью мягкой проволоки, после чего устанавливается внутри опалубки в нужном положении. Необходимо обеспечить заглубление горизонтальных стержней на 2-5 см внутри бетона.
• Заливка бетона. Она выполняется в один прием, без долгих перерывов (более суток). Заливать бетон следует с нескольких точек, чтобы не дожидаться, пока материал растечется по всей опалубке. После заливки поверхность накрывают полиэтиленом или мешковиной и выдерживают 28 дней для набора конструкционной прочности.
• Опалубку снимают через 10 дней после заливки.
• После окончания времени выдержки производят гидроизоляцию поверхности и переходят к дальнейшим работам.

ОБРАТИТЕ ВНИМАНИЕ!

Для заливки бетонной обвязки необходимо использовать плотные марки бетона от М200 и выше.

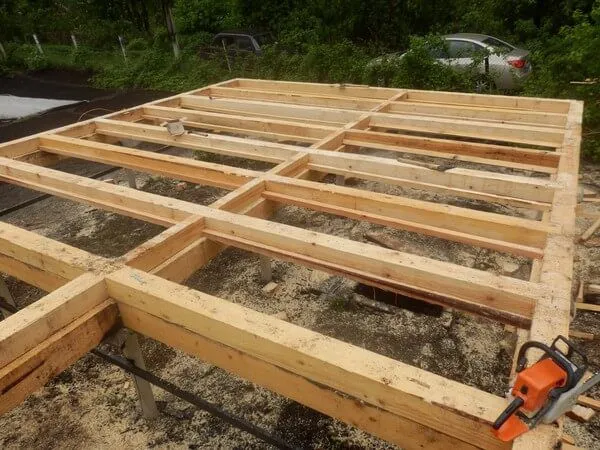

С использованием доски

Обвязка доской 50х200 производится при недоступности качественного бруса.

Технология несколько более трудоемкая, поскольку каждую балку приходится собирать по отдельности, но имеются и плюсы:

• Отсутствие коробления или разворота винтом.
• Возможность более точного выполнения угловых соединений.
• Каждую доску можно предварительно обработать антисептиком и антипиреном, что позволяет значительно увеличить устойчивость балок к биологическим проявлениям или к возгоранию.

Работа заключается в изготовлении из пачки досок подобия сборного бруса.

Доски нарезают по длине, подрезают в нужных местах для угловых соединений и собирают в плотный пакет.

Для фиксации используют шпильки, которые пропускают через сквозные отверстия и туго стягивают.

Образованные балки собирают по технологии, аналогичной методике монтажа брусовой обвязки.

Балки необходимо располагать таким образом, чтобы доски были установлены на ребро, а не горизонтально.

Полезное видео

В данном разделе Вы наглядно сможете увидеть как происходит обвязка, обварка и отделка свайного (свайно-винтового) фундамента (на глубину промерзания):

Заключение

Обвязка свайного фундамента является связующим элементом между отдельными опорами и стенами дома.

Принимая нагрузку, ростверк распределяет ее по всей длине и по всем опорам.

Это позволяет снизить нагрузку на каждую отдельную сваю и образовать достаточно мощную несущую систему, способную работать в сложных условиях.

Большое количество вариантов изготовления обвязки позволяет выбрать наиболее подходящий вид для выбранного материала стен и условий строительства.

От качества и технологии изготовления ростверка во многом зависит эффективность работы фундамента и устойчивость всей постройки.

Какой высоты должен быть свайный фундамент?

Высота свайного фундамента зависит от многих факторов, таких как назначение здания, грунтовые условия, климатические условия и месторасположение. Обычно рекомендуется, чтобы сваи были забиты на глубину, где грунт имеет достаточную несущую способность, чтобы поддерживать нагрузку от здания. Это может быть от 1,5 до 3 метров для типичных жилых зданий.

Высота фундамента также зависит от намерений собственника здания и местных строительных норм и правил. Например, в некоторых местах могут быть установлены минимальные высоты фундаментов, чтобы защитить здание от наводнений.

Важно проконсультироваться с профессиональным инженером или строителем, чтобы определить оптимальную высоту свайного фундамента для конкретного проекта, особенно если это крупное или сложное здание.
