Фундамент в виде перевернутой чаши — позитивные и негативные стороны.

Среди многообразия вариантов фундаментных конструкций особое внимание привлекает тип основания для здания, называемый «фундамент перевернутая чаша». Это наименование дано опорной структуре благодаря его характерному внешнему виду в поперечном разрезе. Если актуально, в новой версии текста можно упомянуть «особенности и преимущества фундамента перевернутая чаша» для более детальной информации.

Условия возведения ФПЧ

ФПЧ, по сравнению с другими видами конструкций аналогичного назначения, является довольно массивным сооружением. Затраты материальных ресурсов (бетон, арматура, опалубка и прочее) на единицу площади основания строения превосходят показатели других опорных конструкций.

Фундамент перевёрнутая чаша один из самых дорогостоящих вариантов устройства оснований зданий и сооружений.

Сделать выбор такого типа основания «вынуждает» хозяев стройки ряд условий:

• высокий уровень грунтовых вод;
• наличие пучинистых грунтов;
• большая толщина залегания слабых грунтов;
• большой вес здания;
• высокий показатель сейсмичности.

Расчёт ФПЧ

Сооружение ФПЧ обходится в немалую сумму денежных средств. Понятно стремление заказчика построить основание дома с минимальными затратами. Чем точней будет произведён расчёт фундамента, тем больше удастся сэкономить средств. С другой стороны ФПЧ должен обеспечивать надёжное и устойчивое положение всего здания.

Толщина монолитной плиты

Проект определяет оптимальную толщину монолитной плиты, габариты рёбер жёсткости. Чтобы точно рассчитать толщину бетонной плиты, используют следующие данные:

• максимальная нагрузка от веса дома на единицу площади основания;
• расчётное сопротивление грунта;
• несущая способность железобетонной плиты с рёбрами жёсткости.

Расчёт определяет, какой толщины должна быть монолитная плита, марку и количество арматуры, объём бетонного раствора, габариты рёбер фундамента. Как показала практика, включение в конструкцию плиты рёбер жёсткости позволяет уменьшить толщину плиты на 100 – 150 мм.

Возведение фундамента на свеженасыпанном грунте категорически запрещается. Недавняя насыпь не может обладать достаточным расчётным сопротивлением. Построенное здание на таковом основании будет давать ежегодную осадку.

Внешняя граница кладки несущих стен из кирпича должна отстоять от края плиты минимум на 300 мм. В случае установки колонн (для поддержки террасы или перекрытия второго этажа), оси опор должны быть расположены на плане фундамента таким образом, чтобы вектор под углом 45о от центра колонны не выходил за пределы массива железобетона основания.

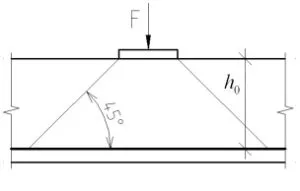

Построение вектора зоны воздействия колонны на фундамент

Для двухэтажного кирпичного дома достаточно возвести плиту фундамента толщиной 250 мм с рёбрами высотой 600 мм.

Глубина заложения ФПЧ

При расчёте глубины залегания фундамента следует учитывать, что боковая сторона плиты должна выступать над землёй минимум на 150 мм. Это нужно для того, чтобы кирпичная кладка цоколя дома была максимально изолирована от грунтового основания или от поверхности отмостки. Высота плиты под цоколем может быть различной, но не меньше минимального размера.

На основе многочисленных расчётов ФПЧ в различных условиях можно вывести усреднённый показатель глубины залегания плиты, который равен 100 – 200 мм. Следовательно, глубина погружения рёбер будет составлять 350 – 400 мм.

Выбор арматуры

Основную нагрузку в массиве ФПЧ принимают на себя продольные стержни периодического профиля. Для небольшого лёгкого строения применяют арматуру диаметром 12 мм. Если здание будет строиться из тяжёлых конструктивных элементов (кирпич, железобетон), то для изготовления арматурного каркаса плиты берут продольные стержни диаметром 16 мм.

Поперечные связи каркаса делают из отрезков арматуры того же диаметра. В некоторых случаях используют гладкую арматуру 8 мм.

Технология возведения фундамента перевёрнутая чаша

Технологический процесс устройства ФПЧ состоит из нескольких этапов:

1. Земляные работы.
2. Укладка щебёночно-песчаной подушки.
3. Устройство гидроизоляции.
4. Монтаж арматурного каркаса.
5. Опалубочные работы.
6. Заливка опалубки бетоном.
7. Уход за бетонным раствором.

Земляные работы

Земляные работы производят следующим образом:

• бульдозером снимают плодородный слой почвы до достижения нужного уровня грунтового основания;
• инженер-геодезист с помощью современных геодезических приборов (нивелир, тахеометр) производит разметку осей и углов, обозначающих границу фундамента;
• Устанавливают реперные конструкции из деревянных досок и брусков. На вертикальных стойках отмечают верхний уровень плиты, высоту щебёночной засыпки. На горизонтальных досках закрепляют саморезы. Нити, протянутые от саморезов, в пересечении отмечают углы дома;
• по периметру площадки вырывают рвы под устройство рёбер жёсткости;
• всю площадку трамбуют специальной техникой.

Укладка щебёночно-песчаной подушки

Утрамбованную площадку засыпают щебнем. Толщину слоя щебня делают соответствующей отметкам на реперах. После трамбовки производят контроль уровня слоя тахеометром, а горизонталь проверяют уровнем.

Засыпкой из песка нивелируют все изъяны горизонтальной поверхности подушки. Производят дополнительную трамбовку проблемных участков площадки.

Во рвах под рёбра производят такие же действия.

Устройство гидроизоляции

Гидроизоляция необходима для установки барьера на пути проникновения влаги из грунта в бетонный массив основания здания.

Необходимо отметить важную роль гидроизоляции в препятствии утечки цементного молочка из бетонного раствора в грунт. Если это будет происходить, бетонный монолит станет рыхлым и существенно потеряет свою прочность.

Площадку и рвы застилают строительной полиэтиленовой плёнкой или специальной распределительной мембраной. Мембрана значительно дороже плёнки, но и на порядок надёжней.

Видео «Монолитная плита – перевёрнутая чаша»:

Монтаж арматурного каркаса

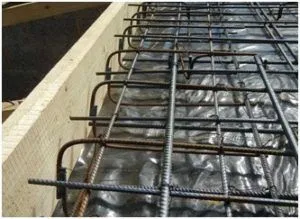

Строение арматурной конструкции ФПЧ представляет 2 горизонтальные сетки, которые отделяются друг от друга поперечной арматурой. Арматура плиты по периметру переходит в армированный каркас рёбер жёсткости.

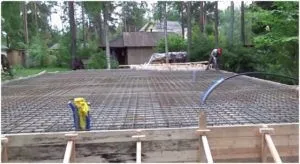

Установка арматурного каркаса ФПЧ

Для поперечных связей каркаса устанавливают отрезки гладкой арматуры диаметром от 8 мм до 10 мм. Все элементы каркаса скрепляют вязальной проволокой. Для плит под большой нагрузкой металлокаркас собирают с помощью электросварки.

Ручная обвязка проволокой узлов каркаса на большой площади плиты занимает довольно много времени. Для этого применяют специальные полуавтоматические вязальные инструменты, которые позволят существенно сократить сроки выполнения этой работы.

Опалубочные работы

Для изготовления опалубочных щитов и элементов крепежа обычно используют деревянные доски и брус из хвойных пород дерева. В качестве опалубки применяют также щиты из строительной фанеры.

Строительная фанера прочный и надёжный материал, который может служить в качестве многоразовой опалубки. Некоторые строительные фирмы такую опалубку сдают в аренду, что позволяет застройщику сэкономить средства.

Для сборки и складирования щитов оборудуют отдельный участок стройплощадки. Собранные щиты устанавливают по периметру фундамента. Верхний край щитов должен быть на 150 – 200 мм выше уровня монолитной плиты.

Во время сборки опалубочных конструкций геодезист контролирует вертикальность и уровень верхнего края щитов. Чтобы бетонный раствор не вытекал наружу через щели, внутренние поверхности щитов покрывают полиэтиленовой плёнкой.

Важно создание надёжной системы раскосов, упоров и стяжек. Если для перестраховки будут установлены лишние элементы крепежа опалубки, то это не принесёт вреда. В противном случае недостаточный крепёж может вызвать разрушение ограждений, что приведёт не только к финансовым потерям, но и к незапланированному увеличению сроков строительства.

Заливка опалубки бетоном

Главным условием заливки опалубки ФПЧ является то, что процесс бетонирования должен быть непрерывным и выполняться за один раз. Согласно нормативной документации перерыв между поступающими партиями бетонного раствора допускается в пределах 2 часов при температуре воздуха не более 18оС.

Ручной замес или приготовление раствора с помощью бетономешалки производят для заливки небольших площадей плит. Если площадь заливки превышает 50 – 100 м2, то поставку бетона осуществляют автобетоносмесителями.

Залитый раствор в глубине уплотняют с помощью вибраторов гильзового типа. Гильза вибратора легко проникает в ячейки арматурной сетки. Этим достигается качественное уплотнение бетона на всю глубину плиты.

Для окончательного формирования ровной и горизонтальной поверхности монолита применяют виброплиту. Плита вибратора захватывает за один раз около 0,5 м2 бетонной поверхности, что позволяет обработать всю площадь плиты за короткий срок.

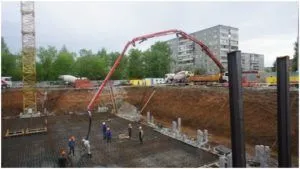

Заливка фундаментной плиты

Уход за бетонным раствором

По окончании заливки необходимо осуществлять контроль над процессом формирования монолитного бетона. Процесс полного отвердения бетонного раствора происходит в течение 30 дней. Ходить по бетону можно уже через 5 – 6 часов после окончания заливки.

В жаркую погоду происходит интенсивное испарение влаги с бетонной поверхности, что может привести к неравномерному застыванию раствора и потери его несущей способности. Чтобы избежать этого, плиту регулярно увлажняют. Для защиты залитого бетона от атмосферных осадков плиту укрывают полиэтиленовой плёнкой.

Взвешивая все плюсы и минусы, можно сделать вывод, что фундамент перевёрнутая чаша – это один из видов самых надёжных и прочных оснований не только для небольших сооружений, но и для крупных объектов.

Какой фундамент лучше делать для дома?

Выбор оптимального типа фундамента для дома зависит от многих факторов, таких как тип почвы, климатические условия, размер и конструктивные особенности дома, а также бюджет и другие факторы.

Существует несколько типов фундаментов, которые широко используются при строительстве домов:

1. Ленточный фундамент — это самый распространенный тип фундамента, который состоит из железобетонной ленты, уложенной на подготовленную подушку из щебня или песка. Он применяется для строительства домов на различных типах почв, и его стоимость обычно ниже, чем у других типов фундаментов.

2. Свайный фундамент — это тип фундамента, который используется, если на участке есть слабые грунты. Он состоит из металлических свай, вбитых в землю до твёрдых слоёв, на которые устанавливается железобетонная плита или ленточный фундамент.

3. Монолитный железобетонный фундамент — это один из самых прочных и долговечных типов фундаментов, который может использоваться для строительства домов на сложных грунтах и в зонах с сильными землетрясениями. Он состоит из одной монолитной железобетонной конструкции.

4. Столбчатый фундамент — это тип фундамента, который используется для лёгких и небольших построек. Он состоит из отдельных железобетонных столбиков, которые устанавливаются на каждом углу и по периметру постройки.

Важно учитывать местные условия и конструктивные особенности дома при выборе типа фундамента. Рекомендуется проконсультироваться с инженером-строителем или архитектором, чтобы выбрать наиболее подходящий тип фундамента для конкретного проекта дома.
