Изготовление бура ТИСЭ своими руками — подробные чертежи и иллюстрации

Делаем бур ТИСЭ своими руками чертежи и как изготовить

Приступая к созданию своими руками бура ТИСЭ, необходимо обладать чертежами, в которых подробно представлены все детали. Также важными будут схемы и изображения, которые помогут глубже понять весь процесс изготовления.

Один из простейших буров ТИСЭ состоит из:

• двух режущих плоскостей
• резцов вертикальных для рыхления земли
• набора металлических дополнительных полос
• специальной штанги для расширения глубины
• заборника грунта.

Для того чтобы произвести бур ТИСЭ своими руками (чертежи можно найти на нашем сайте), потребуется:

• раскроенная надвое, плита диска
• механическая штанга, с приваренной рукояткой. Если необходимо глубокое бурение приготавливается раздвижная конструкция с приготовленным фиксатором
• пластина из металла.
• кусок для приемника грунта из нержавеющей трубы. Её диаметр равняется диаметру у скважины
• болгарка, аппарат сварочный, дрель и прочее
• пруток с тремя петлями из металла.

Собрав все затребованные материалы, можно начинать сборку ручного бура ТИСЭ.

Плита диска кроется на две равные части. Её под небольшим наклоном сваривают к штанге, на которой остается наконечник.

К трубе из металла, которая является приемником грунта, свариваются полученные кромки.

Чтобы сделать почву рыхлее. свариваются вертикально пластины, с которыми бур будет лучше работать в сложных грунтах.

Число резцов рекомендуется от двух до шести. Для наипростейшего садового бура ТИСЭ, резцы можно и не делать, но для сложного — они обязательно пригодятся. Лишними они точно не будут.

После приварки петли на подвижной полоске, которая служит режущей кромкой, а также на штанге, получается инструмент с полукруглым дном.

В этом случае основание будет устойчивее. Если привязать веревку к пластине вместе с дополнительной кромкой режущей, можно будет ее поднимать и спускать.

Для приготовления бура ТИСЭ своими руками, чертежи выбираются, подходящие «на все случаи жизни». Режущий элемент его нужно прикрепить к штанге с добротным болтовым соединением. Если сделать ножи разного размера, можно их менять, когда необходимо. Иной метод расширения диаметра скважины, которая пробурена: сварить пластины более широкого диаметра вертикально.

Усовершенствовать бур

Своими руками бур ТИСЭ можно изготовить и, если нужно, несколько видоизменить под рабочие условия, в зависимости от типа почв, на которых сооружается фундамент .

Надо понимать, что производя установку на дне, расширение без изъянов, в результате не получится.

Также при пользовании бура ТИСЭ в сложных почвах не нужны кромки резцов сильно заостренные. У пилы угол наклона должен стать тут самым главным характеризующим признаком.

Если в почве имеются камешки до пяти сантиметров в диаметре, то дистанцию между кромками необходимо сделать больше.

Поэтому в приемник грунта им удастся попасть. Если же дистанция будет мала, то они будут постоянно забиваться в зубчиках. Несколько клыков сваривается на трубу, чтобы рыхлить почву. С таким буром ТИСЭ лучше и легче всего будет заниматься в почвах глинистых.

В сыпучем грунте у бура ТИСЭ будет возможность ещё больше проявить себя. Рыхлить почву здесь получится ещё лучше. Для этого сваривают несколько клыков вертикально.

В этом случае кромки резцов должны находиться близко друг к другу. Этот бур ТИСЭ предотвратит осыпание земли.

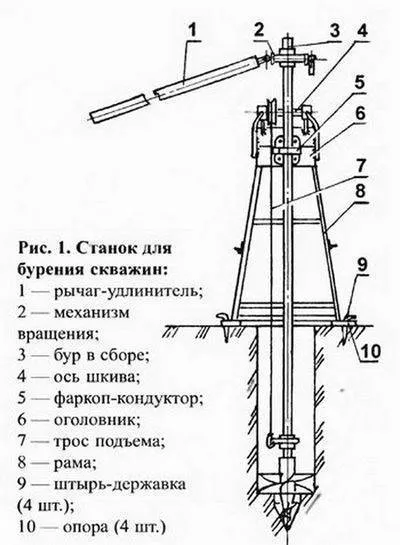

Сделать рабочий бур ТИСЭ, который будет служить для бурения скважин, в общем, не очень сложно, а пользоваться им будет совсем просто.

Вращение будет происходить исключительно по часовой стрелке, с выбросами, при этом всей земли, находящейся внутри. Если неохота тратить усилия и время на производство своими руками бура ТИСЭ, его можно купить в самых разных конфигурациях.

Купить

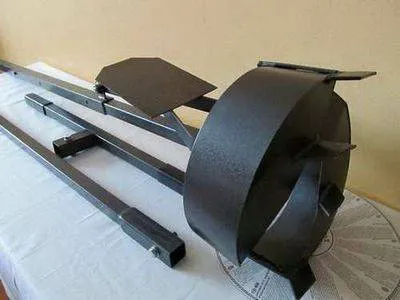

На прилавках строительных магазинов или на рынках можно найти бур ТИСЭ.

При покупке этого инструмента надо обращать внимание на такие его детали, как:

• длина у рукоятки, возможно ли её удлинить,
• диаметр режущей части (от него будет зависеть диаметр будущей скважины),
• надежность металла, его качество,
• вес (чем легче инструмент, тем комфортнее будет с ним работать).

Для многих лучшим решением будет аренда бура ТИСЭ. Если он нужен для двух или трех дней работы, и больше не понадобится, то тратить время на изготовление инструмента, скорее всего, нецелесообразно. Да и тратить деньги на его покупку тоже вряд ли нужно.

Можно взять в аренду и заплатить в несколько раз дешевле, чтобы произвести все работы.

Ручной бур для земляных работ

1 Что это такое – ручной бур для земляных работ?

Оплачивать аренду буровой установки с целью получить по периметру участка несколько сотен лунок для посадки – удовольствие недешевое и по карману только достаточно состоятельным людям. Да и зачем платить больше, когда можно купить (а то и сделать самому) вполне удобный ручной бур для земляных работ. Но что, собственно, это за инструмент?
Многие из вас, наверняка, видели хоть раз в жизни бур для льда, которым можно работать по принципу коловорота. Земляной инструмент выглядит несколько иначе, но принцип действия у него тот же – вращение так называемого «Архимедова винта» на конце прямого стержня с помощью рукоятки в верхней части инструмента.

Приобретая бур в магазине, вы можете выбрать не только механический, но и моторизированный шнековый, для которого вам понадобится толика бензина и пара крепких рук (а лучше две пары), чтобы удержать инструмент строго вертикально во время работы двигателя. Но, возможно, вы считаете, что прекрасно обойдетесь простейшим ручным вариантом.

Такое решение будет стоить вам не больше 5000 рублей, с учетом дополнительных насадок и нескольких секций для удлинения инструмента. Помимо перечисленных комплектующих, для ручного бура вам придется выбрать также рукоятку, которая может быть Т-образной или крестовой.

2 Как пользоваться земляным буром?

Заядлый любитель подледного лова быстро наловчится сверлить лунки и в земле, но если таких навыков нет, нелишне будет знать некоторые нюансы бурения грунта. В частности, многих наверняка расстроит тот факт, что, хоть бур и облегчает работу, однако больше 30 ям в день невозможно сделать даже шнековым инструментом, не говоря уже о ручном.

На начальном этапе единственная сложность – удержать стержень строго вертикально, пока насадка вгрызается в землю. Для большей точности предварительно рекомендуется сделать небольшую лунку обычной лопатой, и уже в нее вбивать наконечник бурового агрегата. Особенно такой метод начала работы уместен в том случае, если у вас на участке густо растет трава.

Для хорошей вертикальной фиксации и последующего извлечения инструмента из земли лучше всего использовать специальную треногу с полиспастом на карабинной системе.
Иногда случается, что рабочую часть инструмента заклинивает в твердом грунте так, что ее невозможно прокрутить назад с помощью рукояток. В этом случае верхний сегмент бура снимается вместе с рукояткой, а на торчащей из земли оси прочно фиксируется разводной ключ, на рукоятку которого надевается длинный отрезок трубы. Таким рычагом инструмент легко поворачивается против часовой стрелки для последующего извлечения.
3 Земляной бур своими руками

При наличии сварочного аппарата с газовой горелкой и некотором опыте работы с этими агрегатами можно изготовить превосходный бур из подручных материалов. Для этого вам понадобятся полутораметровые отрезки не слишком ржавой трубы (а лучше новой, в масле) для секций, сверло диаметром от 30 миллиметров до 50, либо стальная арматура такого же сечения, конец которой заточен четырьмя гранями, слегка закрученными по спирали.

Внутренний диаметр труб должен быть таким, чтобы сверло или стержень входили внутрь достаточно свободно, но без большого зазора. Также вам нужна будет дисковая пила, которая, будучи разрезанной с помощью болгарки на 2 части, станет отличной фрезой. И, наконец, несколько десятисантиметровых отрезков трубы, внутренний диаметр которой на миллиметр превышает внешний диаметр наших будущих секций.

В эти отрезки мы вставляем наши полутораметровые трубы на 3 сантиметра, после чего хорошенько свариваем детали. Затем, отступив от каждого конца получившей сборки сантиметра 3, сверлим сквозные отверстия одного диаметра для болтового соединения. Сегменты бура готовы.

Чтобы получить рабочую часть, на крайнюю секцию навариваем сверло, вставив его в тонкую часть трубы и приварив. Длина наконечника должна получиться около 7-10 сантиметров. Затем кладем перед собой две половинки дисковой пилы срезом к себе, и с помощью горелки нагреваем и слегка загибаем вверх (градусов на 20) пятую часть слева.

Теперь, перевернув загибом вниз, и приварив две половинки диска к стыку сверла и трубы, равноудалено друг от друга, мы получим отличную фрезу для бурения по часовой стрелке. Рукоятка делается простым привариванием куска арматуры перпендикулярно к небольшому фрагменту трубы одного диаметра с секционной, в которой также просверлена дырка в 3 сантиметрах от края.

Что такое технология ТИСЭ

Аббревиатура ТИСЭ расшифровывается как «технология индивидуального строительства и экология». По своей сути, это метод возведения частного домостроения при помощи специального набора инструментов.

Автор технологии Яковлев Рашид Николаевич. Он рассматривал строительные материалы и техники, которые, не требуя больших финансовых затрат, давали возможность заняться возведением дома самостоятельно.

Набор инструментов для строительства по технологии ТИСЭ

Согласно точке зрения автора, существенно снизить затраты на строительство можно, если не использовать тяжелую строительную технику. При этом для возведения качественного строения далеко не всегда получается обойтись существующим ручным оборудованием.

Например, для монтажа фундамента на песчаном или глинистом грунте приходится рыть котлован, а сделать это без специализированной техники очень непросто. Именно поэтому Яковлев разработал специальные бур, с помощью которого можно устанавливать сваи ТИСЭ – технология позволяет не только упростить процесс возведения фундамента, но и применять его даже на песчаной или глиняной почве. Помимо этого, чтобы упростить процесс возведения стен, он сконструировал специальную съемную опалубку (форму для литья бетонных блоков).

По мнению автора, подобные инструменты:

1. Позволяют строить дом самостоятельно даже без специальных строительных знаний и навыков.
2. Ускоряют, упрощают и удешевляют весь строительный процесс за счет полного отказа от дорогостоящей специализированной техники.

Строительство дома по технологии ТИСЭИсточник kamtehnopark.ru

Так как основными целями разработки технологии индивидуального строительства и экологии являются упрощение строительного процесса и удешевление строительства, Яковлев Рашид Николаевич предложил следующее оборудование:

1. Специальный бур для бурения скважин под сваи. Технология ТИСЭ фундамент предполагает свайного типа. Принцип его создания прост – с помощью бура в земле бурятся скважины, главная особенность которых в том, что окончание скважины шире, чем начало. После подготовки скважин в землю устанавливается арматура и заливается бетонный раствор, для которого используются высокопрочные марки цемента. Именно большое, в сравнении с традиционными сваями, опорное основание позволяет применять сваи под фундамент по технологии ТИСЭ при любом грунте. Буры выпускаются производителями в нескольких вариантах, которые различаются по диаметру готовых скважин.
2. Переставная опалубка используется для изготовления материала для стен. Она бывает трех видов (ТИСЭ-1, ТИСЭ-2, ТИСЭ-3) в зависимости от требуемой толщины стеновых элементов. Так, опалубка ТИСЭ-3 позволяет изготавливать блоки шириной 38 см, из которых возводятся несущие стены, а при помощи ТИСЭ-1 можно подготовить материал для внутренних перегородок дома.

Помимо основных инструментов, для технологии ТИСЭ были разработаны дополнительные материалы, позволяющие упростить строительные работы и улучшить качество возводимого в соответствии с ней жилья – утеплители, арматура, сетки из стекловолокна, уплотнители цементного раствора, смесители для бетона и прочее.

По мнению Яковлева, именно подобные инструменты и оборудование позволит строить качественные дома с максимальной экономией бюджета.

На сегодняшний день технологию ТИСЭ используют многие строительные фирмы, также, оборудование доступно для приобретения частными лицами, желающими строить самостоятельно.

Фундамент, выполненный с применением ТИСЭ-оборудованияИсточник 24stroim-dom.by

Что нужно для строительства по технологии ТИСЭ

Основным рабочим инструментом является переставная опалубка и непосредственно бур, который применяют при возведении фундамента. Его используют, чтобы пробурить скважину под сваи, имеющие расширение в основании. Эта технология располагает обширным перечнем технологических решений по разным строительным вопросам. Речь идет и о кладке стен с применением пустотелых блоков на стене. Причем большинство инструментов при этой технологии есть возможность изготовить самостоятельно. Например, сделать бур ТИСЭ.

В последние годы большую популярность набирает изготовление фундамента на сваях. Они отличаются простотой, надежностью и экономичностью. Благодаря свайному фундаменту есть возможность реального уменьшения расходов материалов, выделяемых на строительство. Усилия на его создание также снижаются, но при этом остаются неизменными условия надежности и прочности главной опоры здания. По количеству необходимого бетона при обычном и при свайном фундаменте заметно его изменение. Необходимо на изготовление фундамента в 10 погонных метров в среднем 2,5 м3 бетона.

Основной особенностью данного фундамента является применение специального бура. Он дает возможность сверлить в грунте отверстие с последующей заливкой бетоном. В нижней части образуется расширение в виде полусферы.

Особенности фундаментов ТИСЭ

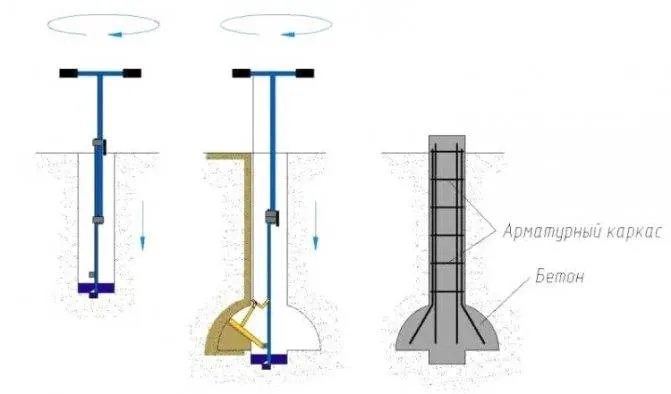

Фундамент ТИСЭ: схема устройства.

Универсальный фундамент по технологии ТИСЭ – это столбчато-ленточная конструкция, где бетонные сваи связаны между собой железобетонным монолитным каркасом. В строительстве используются только высокопрочные бетонные конструкции необычной формы.

Снизу конструкции предусмотрены полусферические расширения, которые обеспечивают дополнительную надежность и прочность несущих элементов. Такая конструкция обеспечивает большую площадь опоры и равномерное распределение массы на всю площадь перекрытия в грунтах всех типов.

Особенность технологии в том, что сваи ТИСЭ сделать самостоятельно прямо на строительной площадке не составит труда. Поэтому не удивительно, что ТИСЭ пользуется популярностью и обладает широкой распространенностью, особенно в учетом того, что можно сделать ТИСЭ своими руками, а не покупать готовые строительные конструкции.

Она способна выдержать массу больших каркасных домов и каменных сооружений без усадки. Сваи стойкие к морозу и вспучиванию грунтов, поэтому нет вертикального смещения будущих зданий. При создании проекта фундамента на склоне с большим градиентом спуска, нужно изначально предусмотреть сваи различной длины.

Сваи ТИСЭ соединяются между собой армированием и бетонированием в опалубке. Если строитель делает фундамент ТИСЭ своими руками, тогда опалубка не соприкасается с грунтом, он только соединяет сваи между собой, а нагрузка самого здания равномерно распределяется по всей площади покрытия свай. Почему опалубка не должна соприкасаться? Чтобы выталкивающие силы грунта не действовали на фундамент. Поэтому здания на таких фундаментах – это надежность и долговечность.

Использование бура

Чтобы узнать, какой бур применяют для свайного фундамента, необходимо изучить и рассчитать основные параметры здания. Исходя из этих характеристик, стоит производить выбор инструмента.

• Так, для отверстий диаметром до 30 сантиметров можно применять ручной инструмент. Он позволяет производить отверстия глубиной около 5-6 метров. Устройство бура позволяет применять минимум усилий при работе. Основная нагрузка ложится на его лопасти, поэтому работа с инструментом является достаточно легкой.
• При строительстве отверстий, диаметр которых превышает полметра, рекомендуется применять электрический инструмент. Он может производить скважины, достигающие глубины в 4 метра.
• Для проведения работ на дне скважины, его расширения и облагораживания применяется бур – лопатка.

Порядок проведения бурильных работ

Соблюдение последовательности выполнения работ обеспечивает отличные результаты:

• Соберите, согласно инструкции, ручной бур. Основной элемент оснастите рукояткой (начальная стадия бурения проходит без использования удлинительной штанги).
• Удалите поверхностный пласт грунта 10-15 см.
• Поместите на сформированную площадку фундаментный бур ТИСЭ.
• Начинайте вращение по часовой стрелке, избегая значительных усилий – ручной бур достаточно легко углубляется. Избегайте боковых нагрузок во избежание деформаций штанги.
• Осуществив заполнение, вынимайте, полностью освобождайте накопитель от грунта. Попадающиеся камни крупного размера удаляйте вручную, предварительно разрыхлив почву. Крупные корни растений разрубите, подрежьте секатором.
• Недостаток глубины компенсируйте удлинительной штангой. Повторите порядок операций до достижения требуемой глубины. Где вы предпочли бы жить: в частном доме, или квартире?

  В легких грунтах с бурением справится один человек, а в глинистых почвах работать придется вдвоем

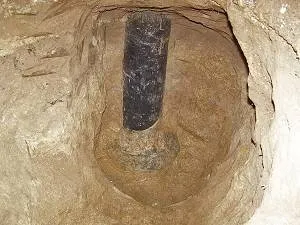

• Начинайте расширение нижней части скважины для свай. Установите необходимое положение откидной лопатки. Используйте специальный шнур, поднимающий устройство наверх. Перемещение вниз происходит под действием собственного веса. Опускание вызывает срезание грунта, наполняющего грунтоприемник. Операцию повторяйте многократно.

Что это такое?

Закладка свайно-ленточного основания – новая технология, которая появилась в конце 90-х прошлого столетия и сегодня широко применяется во всем мире. Отличие от традиционного фундамента заключается в конструкции такого основания – на буронабивных столбах с расширенной пятой возводят железобетонный ростверк.

Несущая способность

Грузоподъемность фундамента связана с диаметром основания свай, сопротивлением и составом грунта:

Тип грунта	Сопротивление почвы, кг/м2	Несущая способность силовой конструкции в зависимости от диаметра пяты, т
50 см	60 см
глина, песок крупной фракции	6	12	17
суглинок, супесь	3	6	8
песок пылеватый	2	4	5,5
песок средней фракции	5	10	14

На практике грузоподъемность фундамента ТИСЭ может быть выше в 2 раза за счет того, что цементное молочко проникает в почву и затвердевает там, образуя слой грунтобетона толщино1 5–7 см.

Как изготавливается свайный фундамент?

Проектирование начинается со сбора исходных данных, полученных в результате геологических изысканий грунта. Затем рассчитывают фундамент – определяют параметры конструктивных элементов, в том числе шаг между опорами и рассчитывают потребность в строительных материалах.

Полевые работы начинаются с разметки свайного поля традиционным способом. После бурят скважины на проектную глубину. Уширения делают поочередно: сначала формируют выемку Ø500 мм, затем расправляют лопасти в конечное положение и доводят уширения до максимально значения.

В готовую свежину заводят армокаркас, после чего конструкцию заливают бетонным раствором. После затвердевания опоры переходят к строительству железобетонного ростверка в виде монолитной ленты традиционным способом. При этом между нижней плоскостью ростверка и поверхностью земли должен оставаться зазор в 30–45 см.

Работы по устройству фундамента ТИСЭ можно проводить своими руками без привлечения спецтехники, что обуславливает дополнительную экономию.

Цена закладки под ключ

При отсутствии навыков в строительстве и понимания технологии, собственнику целесообразно обратиться к профессионалам. Среднерыночные цены на услуги отражены в таблице:

Параметры силовой конструкции с параметрами ростверка: ширина 40 см, высота 60 см	Стоимость одной сваи, руб.	Цена, руб./м пог.	Стоимость фундамента площадью 6х6 м
Ø опоры, мм	Ø пяты, мм	Глубина, м
250	600	1,5	3–4 тыс.	4–5,5 тыс.	150–200 тыс.
200	500	1,5	2,8–3,5 тыс.	4–5,5 тыс.	120–170 тыс.

Сфера применения и срок службы

Сваи ТИСЭ широко используются в строительстве, поскольку являются универсальными силовыми конструкциями.

Технология особенно эффективна в таких ситуациях:

• при возведении бетонных и кирпичных заборов;
• при малоэтажном строительстве из тяжелых материалов;
• при строительстве двух- и трехэтажных жилых домов из бруса, пенобетона и каркасных панелей;
• при возведении бань и других тяжелых конструкций.

Сваи ТИСЭ можно строить практически на любых грунтах, кроме скальных пород, а именно в глинистой и песчаной почве, супесях, лессах и суглинках. Перечисленные типы грунта составляют 90% от всей площади российских регионов, что обуславливает популярность такой технологии.

За счет особенности конструкции, сваи не передают сооружению, которое удерживают, вибрации и динамические нагрузки, возникающие вблизи автомагистралей и железнодорожных путей.

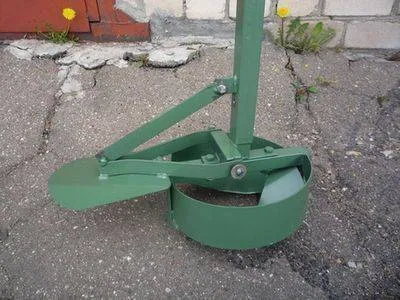

Бур ТИСЭ и элементы его конструкции

Бур ТИСЭ – это строительное приспособление, которое предназначено для бурения скважин, где будут установлены опорные сваи. Особенность данного инструмента в том, что с его помощью можно самостоятельно возвести свайный фундамент.

Составные элементы бура ТИСЭ:

• штанга с раздвижной рукояткой
• два режущих элемента
• сборник грунта
• плуг для формирования пятки сваи
• резцы для разрыхления грунта

Такой бур можно купить, но есть некоторые аспекты, на которые следует обратить внимание:

1. Цена бура может быть довольно высокой.
2. Бура, подходящего требованиям конкретного строительства, может не оказаться на рынке.

При желании можно изготовить бур ТИСЭ своими руками. Чертежи, фото, порядок действий найдете далее. Прежде, чем приступить к изготовлению, нужно определиться с необходимым инструментом и материалами.

Вам могут понадобиться:

• сварочный аппарат
• болгарка
• дисковая пила, которая впоследствии будет разрезана на две половины
• две металлические трубы диаметром 35 мм и 25 мм, а также обрезки труб для переходников и стыков
• сверло диаметром от 10 мм
• дрель и свёрла по металлу
• болты
• крепкая верёвка или тонкий стальной трос
• полоски металла для изготовления плуга
• металлические уголки

Уход за свайным фундаментом ТИСЭ

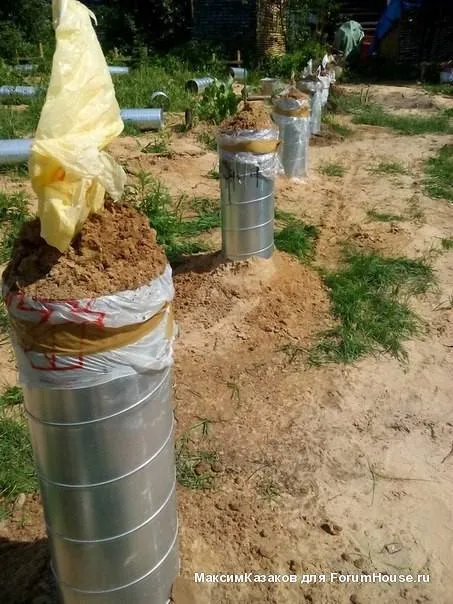

После того, как сваи залиты, я закидывал их сверху песком (как подсохнут, можно заменить песок на опилки), поливал его сверху, а затем сверху надевал пакет и завязывал его на свае. Каждый день снимал пакет и поливал сверху песочек из лейки или из шланга.

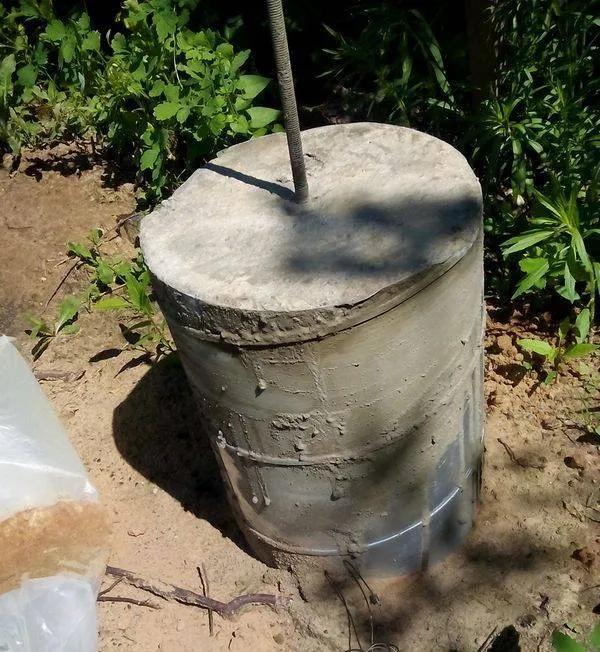

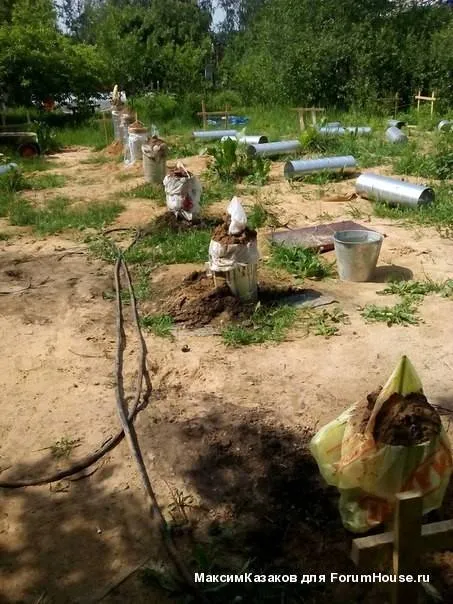

Вот фотографии (сделано неправильно, я сначала накрыл пакетом, а потом сыпал песок, а не наоборот):

Здесь же можно увидеть и шпильки в свае.

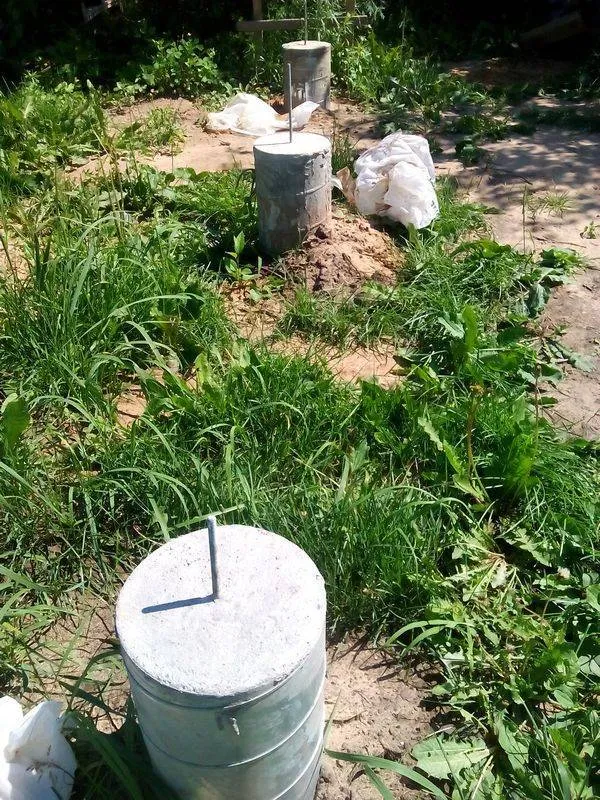

Вот финальное фото свай через месяц их выдержки:

Ровность свай можно потом регулировать, делая доп. слой бетона или водостойкой фанерой разной толщины.

Ошибки этапа заливки свай фундамента ТИСЭ:1. Решил замешивать бетон без щебня, ничего не мешалось, все слипалось, тратилось очень много цемента, а также воды (что уменьшало марку бетона). Получался пескобетон, а его не все считают подходящим для фундамента2. Забыл на первой свае положить пластификатор в бетон, проблема возникла опять же с водой.3. В первой свае поставил арматуру неточно, она прилипла к боку4. Оцинкованные трубы это круто, но ставить их в рубероид очень неудобно, если рубероидный цилиндр такого же размера. нужно делать лунку и цилиндр чуть шире (на пару см) чем труба.

Фундамент на сваях

Применение свайного фундамента в строительстве предоставляет возможность осуществлять возведение строений и зданий на местах, сугубо не предназначенных под эти цели. Под это подходит водная гладь, заболоченные участки и иные земельные наделы, подверженные увеличению уровня грунтовых вод.

В случае возведения такого типа оснований используются сваи, которые размещаются в грунте в месте предполагаемого строительства. Далее обустроенный фундамент оборудуется поперечными связующими балками и происходит дальнейшая установка дома. Рекомендации по его обустройству довольно просты, в связи с этим пользуются значительной популярностью при строительстве своими руками на земельных наделах нестандартного типа путем использования свайного бура.

Порядок действий

1. Наконечник можно сделать из сверла диаметром от 10 мм, чтобы бур шёл ровно, потому что свая требует вертикальной точности. Сверло неплохо справляется с этой задачей. В качестве резцов для забора земли подходит диск от циркулярной пилы, который распиливается пополам и приваривается к трубе.
2. Трубу нужно подбирать длиной из расчёта на глубину будущей сваи. Для частного строительства вполне подойдёт трёхметровая труба с внешним диаметром 32 мм с толщиной стенок 2,5 мм.
3. Угол наклона резцов рекомендуется сделать примерно 30 градусов, не больше, потому что иначе будет плохо работать.
4. Ручку лучше сделать съёмной, так как бур в процессе будет углубляться. Для ручки подойдёт труба меньшего диаметра чем основная, например, 25 мм. Она вставляется в основную трубу. Просверливаются отверстия. Соединение болтовое. К ручке приваривается поперечина. С её помощью осуществляется вращение всей конструкции. Рекомендуется приварить ещё и дополнительные держаки. Они облегчат вращение, снизят дискомфорт и усталость от работы.
5. В соединительную часть по мере необходимости вставляется заранее подготовленный удлиняющий переходник. Стыковая часть из трубы меньшего диаметра приваривается к основной, соединение также болтовое.
6. Плуг – это тот элемент конструкции бура ТИСЭ, который позволяет сделать расширение там, где будет основание сваи, так называемую пятку. Бетон класса прочности 25 МПа на сжатие работает с огромным запасом.
7. Пятка нужна для того, чтобы увеличилась площадь опоры на грунт. Плуг крепится верёвкой или тонким стальным тросом. Пока не дошли до глубины расширения, плуг держится параллельно трубе.
8. Когда достигнута необходимая глубина, и пора делать пятку, с помощью верёвки плуг опускается и начинает расширять отверстие. Плуг можно сделать из подручных материалов. К листу металла привариваются уголки. К основной трубе приваривается короткая трубка.
9. Болтами лист металла с уголками крепится к трубке, что обеспечивает подвижность конструкции плуга. Длина плуга подбирается с учётом желаемого диаметра пятки сваи.

Преимущество изготовления бура ТИСЭ своими руками в том, что вы можете оснастить свой строительный инструмент различными деталями. Их выбор зависит от характера грунта на участке строительства. Для тяжёлых грунтов, в том числе каменистых, не нужны острые кромки режущих деталей. Гораздо важнее, с каким наклоном они установлены, так как это влияет на количество захватываемого грунта

Стоит обратить внимание на клыки, которые смогут разрыхлять тяжёлую почву. Наличие в грунте камней до 5 см подразумевает увеличение расстояния между режущими кромками. Это нужно, чтобы мелкие камни легко попадали в сборник грунта

Для глинистых грунтов данная конструкция тоже подходит. При возведении объекта на сыпучем грунте имеет смысл оснастить бур ТИСЭ дополнительными элементами рыхления. Вертикально расположенные клыки отлично справятся с этой задачей. Острые кромки бура в таком случае располагаются под меньшим углом к горизонтальной плоскости и достаточно близко, что позволяет собирать почву. Именно такая конструкция препятствует тому, чтобы собранный грунт высыпался обратно в скважину

Это нужно, чтобы мелкие камни легко попадали в сборник грунта. Для глинистых грунтов данная конструкция тоже подходит. При возведении объекта на сыпучем грунте имеет смысл оснастить бур ТИСЭ дополнительными элементами рыхления. Вертикально расположенные клыки отлично справятся с этой задачей. Острые кромки бура в таком случае располагаются под меньшим углом к горизонтальной плоскости и достаточно близко, что позволяет собирать почву. Именно такая конструкция препятствует тому, чтобы собранный грунт высыпался обратно в скважину.

Сделать бур ТИСЭ своими руками несложно. Если понять принцип его действия, на само изготовление может хватить нескольких часов. В использовании он тоже достаточно прост. Перед непосредственным применением бура на участке размечаются места будущих скважин. Необходимо удалить верхний слой почвы, добраться до грунта. Устанавливаем бур ТИСЭ вертикально, ориентируясь на грунтоприёмник. Вращают бур по часовой стрелке. Почву, которая будет накапливаться в процессе продвижения бура в глубину, необходимо время от времени удалять. Для этого бур достают из скважины.

Глубину бурения нужно постоянно контролировать с помощью рулетки. На глубине, которую заранее определили как уровень расширения или пятки, пора применять плуг. Скважина получит расширение на глубине, что обеспечит в дальнейшем прочность сваи и всей конструкции в целом. На данном этапе стоит быть предельно внимательным и доставать инструмент из скважины только с собранным плугом. Иначе можно разрушить стенки скважины.

Бур ТИСЭ и элементы его конструкции

Бур ТИСЭ – это строительное приспособление, которое предназначено для бурения скважин, где будут установлены опорные сваи. Особенность данного инструмента в том, что с его помощью можно самостоятельно возвести свайный фундамент. Составные элементы бура ТИСЭ:

• штанга с раздвижной рукояткой
• два режущих элемента
• сборник грунта
• плуг для формирования пятки сваи
• резцы для разрыхления грунта

Такой бур можно купить, но есть некоторые аспекты, на которые следует обратить внимание:

1. Цена бура может быть довольно высокой.
2. Бура, подходящего требованиям конкретного строительства, может не оказаться на рынке.

При желании можно изготовить бур ТИСЭ своими руками. Чертежи, фото, порядок действий найдете далее. Прежде, чем приступить к изготовлению, нужно определиться с необходимым инструментом и материалами.

Вам могут понадобиться:

• сварочный аппарат
• болгарка
• дисковая пила, которая впоследствии будет разрезана на две половины
• две металлические трубы диаметром 35 мм и 25 мм, а также обрезки труб для переходников и стыков
• сверло диаметром от 10 мм
• дрель и свёрла по металлу
• болты
• крепкая верёвка или тонкий стальной трос
• полоски металла для изготовления плуга
• металлические уголки

Что такое посадочный чертеж?

Посадочный чертеж — это документ, который используется в строительстве для указания местоположения и расположения элементов конструкций в соответствии с проектом. Он содержит подробные сведения о геометрических размерах, высотах, отметках и других характеристиках объекта, которые необходимы для правильного его строительства.

Посадочный чертеж является основой для выполнения строительных работ и используется как инструкция для рабочих, которые будут участвовать в возведении объекта. На нем обозначаются точки крепления конструкций, позиции отверстий и выступов, углы наклона и направление монтажа элементов.

Посадочный чертеж составляется на основе проектной документации и может включать в себя несколько видов чертежей: планы, разрезы, фасады, а также специальные чертежи для установки труб, кабелей, систем отопления и вентиляции. Кроме того, в посадочном чертеже могут быть указаны дополнительные требования и рекомендации по монтажу, безопасности и качеству работ.

Видео. ТИСЭ «Антинародная технология» для героев.
