Бур ТИСЭ и элементы его конструкции

Бур ТИСЭ – это специализированное строительное устройство, разработанное для осуществления бурения скважин, предназначенных для установки опорных свай. Особенность этого инструмента заключается в том, что с его помощью можно провести бурение и создать свайный фундамент независимо.

Составные элементы бура ТИСЭ:

• штанга с раздвижной рукояткой
• два режущих элемента
• сборник грунта
• плуг для формирования пятки сваи
• резцы для разрыхления грунта

Такой бур можно купить, но есть некоторые аспекты, на которые следует обратить внимание:

1. Цена бура может быть довольно высокой.
2. Бура, подходящего требованиям конкретного строительства, может не оказаться на рынке.

При желании можно изготовить бур ТИСЭ своими руками. Чертежи, фото, порядок действий найдете далее. Прежде, чем приступить к изготовлению, нужно определиться с необходимым инструментом и материалами.

Вам могут понадобиться:

• сварочный аппарат
• болгарка
• дисковая пила, которая впоследствии будет разрезана на две половины
• две металлические трубы диаметром 35 мм и 25 мм, а также обрезки труб для переходников и стыков
• сверло диаметром от 10 мм
• дрель и свёрла по металлу
• болты
• крепкая верёвка или тонкий стальной трос
• полоски металла для изготовления плуга
• металлические уголки

Порядок действий

1. Наконечник можно сделать из сверла диаметром от 10 мм, чтобы бур шёл ровно, потому что свая требует вертикальной точности. Сверло неплохо справляется с этой задачей. В качестве резцов для забора земли подходит диск от циркулярной пилы, который распиливается пополам и приваривается к трубе.
2. Трубу нужно подбирать длиной из расчёта на глубину будущей сваи. Для частного строительства вполне подойдёт трёхметровая труба с внешним диаметром 32 мм с толщиной стенок 2,5 мм.
3. Угол наклона резцов рекомендуется сделать примерно 30 градусов, не больше, потому что иначе будет плохо работать.
4. Ручку лучше сделать съёмной, так как бур в процессе будет углубляться. Для ручки подойдёт труба меньшего диаметра чем основная, например, 25 мм. Она вставляется в основную трубу. Просверливаются отверстия. Соединение болтовое. К ручке приваривается поперечина. С её помощью осуществляется вращение всей конструкции. Рекомендуется приварить ещё и дополнительные держаки. Они облегчат вращение, снизят дискомфорт и усталость от работы.
5. В соединительную часть по мере необходимости вставляется заранее подготовленный удлиняющий переходник. Стыковая часть из трубы меньшего диаметра приваривается к основной, соединение также болтовое.
6. Плуг – это тот элемент конструкции бура ТИСЭ, который позволяет сделать расширение там, где будет основание сваи, так называемую пятку. Бетон класса прочности 25 МПа на сжатие работает с огромным запасом.
7. Пятка нужна для того, чтобы увеличилась площадь опоры на грунт. Плуг крепится верёвкой или тонким стальным тросом. Пока не дошли до глубины расширения, плуг держится параллельно трубе.
8. Когда достигнута необходимая глубина, и пора делать пятку, с помощью верёвки плуг опускается и начинает расширять отверстие. Плуг можно сделать из подручных материалов. К листу металла привариваются уголки. К основной трубе приваривается короткая трубка.
9. Болтами лист металла с уголками крепится к трубке, что обеспечивает подвижность конструкции плуга. Длина плуга подбирается с учётом желаемого диаметра пятки сваи.

Преимущество изготовления бура ТИСЭ своими руками в том, что вы можете оснастить свой строительный инструмент различными деталями. Их выбор зависит от характера грунта на участке строительства.

• Для тяжёлых грунтов, в том числе каменистых, не нужны острые кромки режущих деталей. Гораздо важнее, с каким наклоном они установлены, так как это влияет на количество захватываемого грунта. Стоит обратить внимание на клыки, которые смогут разрыхлять тяжёлую почву. Наличие в грунте камней до 5 см подразумевает увеличение расстояния между режущими кромками. Это нужно, чтобы мелкие камни легко попадали в сборник грунта. Для глинистых грунтов данная конструкция тоже подходит.
• При возведении объекта на сыпучем грунте имеет смысл оснастить бур ТИСЭ дополнительными элементами рыхления. Вертикально расположенные клыки отлично справятся с этой задачей. Острые кромки бура в таком случае располагаются под меньшим углом к горизонтальной плоскости и достаточно близко, что позволяет собирать почву. Именно такая конструкция препятствует тому, чтобы собранный грунт высыпался обратно в скважину.

Сделать бур ТИСЭ своими руками несложно. Если понять принцип его действия, на само изготовление может хватить нескольких часов. В использовании он тоже достаточно прост. Перед непосредственным применением бура на участке размечаются места будущих скважин. Необходимо удалить верхний слой почвы, добраться до грунта. Устанавливаем бур ТИСЭ вертикально, ориентируясь на грунтоприёмник. Вращают бур по часовой стрелке. Почву, которая будет накапливаться в процессе продвижения бура в глубину, необходимо время от времени удалять. Для этого бур достают из скважины.

Глубину бурения нужно постоянно контролировать с помощью рулетки. На глубине, которую заранее определили как уровень расширения или пятки, пора применять плуг. Скважина получит расширение на глубине, что обеспечит в дальнейшем прочность сваи и всей конструкции в целом. На данном этапе стоит быть предельно внимательным и доставать инструмент из скважины только с собранным плугом. Иначе можно разрушить стенки скважины.

Делаем бур ТИСЭ из садового бура

Еще видео про самодельный механизм:

Фундаментный бур ТИСЭ-Ф Это ручной бур для земляных работ , используется при возведении зданий по технологи индивидуального строительства (ТИСЭ). Он незаменим при бурении скважин диаметром 25 см для столбчатого фундамента , которые расширяются к низу. При этом диаметр расширения составляет 50-60 см. Это необходимо для придания фундаменту большей прочности и увеличения его опорной площади.

Бурение производит один человек вручную , что достаточно удобно и эффективно , благодаря конструкции бура , который выполнен в виде раздвижной штанги. На одной стороне фундаментного бура ТИСЭ находится накопитель грунта с двумя резцами , а на другой перекладина с двумя ручками. Вес бура составляет 11 кг.

Над накопителем грунта закрепляется откидной плуг , который наклоняется под собственным весом. При бурении плуг срезает пласт земли со стенок скважины и формирует расширение. Под воздействием собственного веса плуг опускается и срезает грунт , находящийся ближе ко дну скважины , что дает возможность создать скважину с анкерным полусферическим расширением. Срезанный грунт поступает в накопитель и поднимается на поверхность.

При бурении следует учитывать направление. Так вращение бура фундаментного ТИСЭ по часовой стрелке дает возможность пробурить скважину вглубь , если же требуется анкерное расширение , то вращать инструмент надо против часовой стрелки.

Прежде чем приступать к бурению , нужно лопатой убрать дерн. Только помните , что при бурении , если вы продолжаете работать с плугом и вращаете бур по часовой стрелке , то тем самым создаете лишнюю нагрузку.

Бурение можно начинать вручную , простым земляным буром , который поможет сделать неглубокие скважины , при этом облегчив и ускорив процесс. После этого следует продолжить бурение фундаментным буром ТИСЭ. Не стоит раскладывать штангу инструмента полностью , лучше оставить 10-сантиметровый запас , чтобы предупредить разъединение частей.

В зависимости от типа грунта можно бурить скважины как одному , так и вдвоем. При обустройстве фундамента на плотных почвах , к примеру , глинистых , к бурению лучше привлекать напарника.

Каждый строитель знает , что анкерное расширение должно быть полусферическим , однако плуг не полностью принимает горизонтальное положение , что объясняется нехваткой собственной массы для того , чтобы срезать землю. Поэтому не удается добиться максимального диаметра расширения внизу. Однако данный факт ничуть не влияет на надежность и долговечность фундамента.

Существует три разновидности бура: ТИСЭ-Ф200 , ТИСЭ-Ф250 , ТИСЭ-Ф300

ТИСЭ-Ф – фундаментный бур , который используется для бурения скважин в земле с расширением до 60 см. Он оснащен плугом , который имеет три положения для бурения – 40 , 50 , 60 см.

Фундаментный бур для земляных работ ТИСЭ-Ф в настоящее время снят с производства , поэтому просим вас ознакомиться с новыми разработками компании ТИСЭ: фундаментными бурами ТИСЭ-Ф200 , ТИСЭ-Ф250 и ТИСЭ-Ф300

О фундаменте ТИСЭ

Видео обзор бура ТИСЭ для строительства фундаментов

Технология изготовления бура ТИСЭ

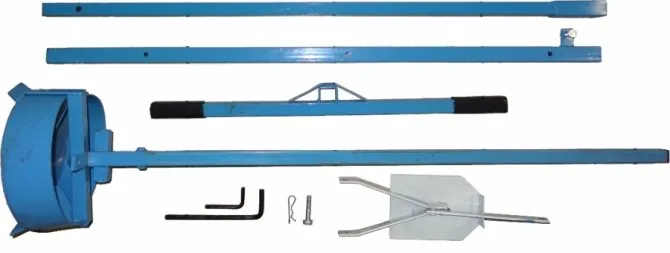

Прежде, чем сконструировать бур ТИСЭ, следует скачать фото оригинального инструмента автора Яковлева для образца. Из инструментов обязательно понадобится дрель и УШМ, из оборудования – сварочный аппарат. Материалы можно использовать разные, в зависимости от имеющихся в наличии обрезков и отходов металлопроката. Этот пункт будет уточняться для каждого узла самодельного бура ТИСЭ дополнительно.

Конструкция образца и наименование деталей

Чтобы не путаться в названиях, удобнее использовать терминологию автора разработки. На нижнем фото представлена оригинальная конструкция с обозначениями узлов, как их назвал Яковлев:

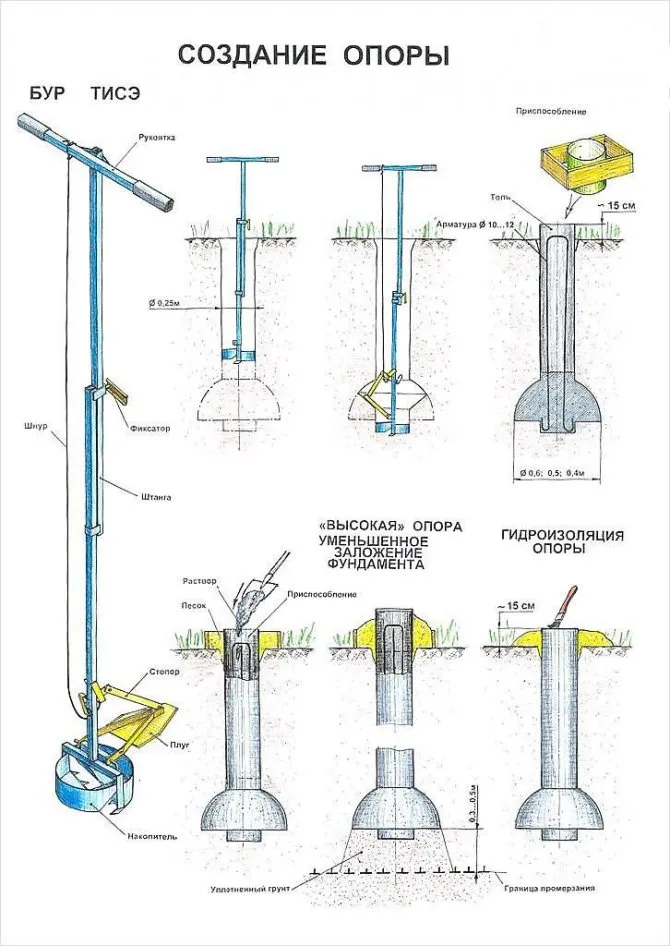

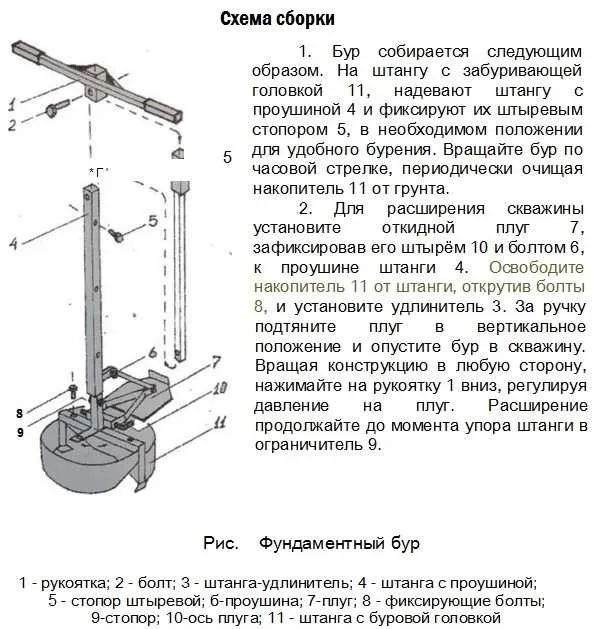

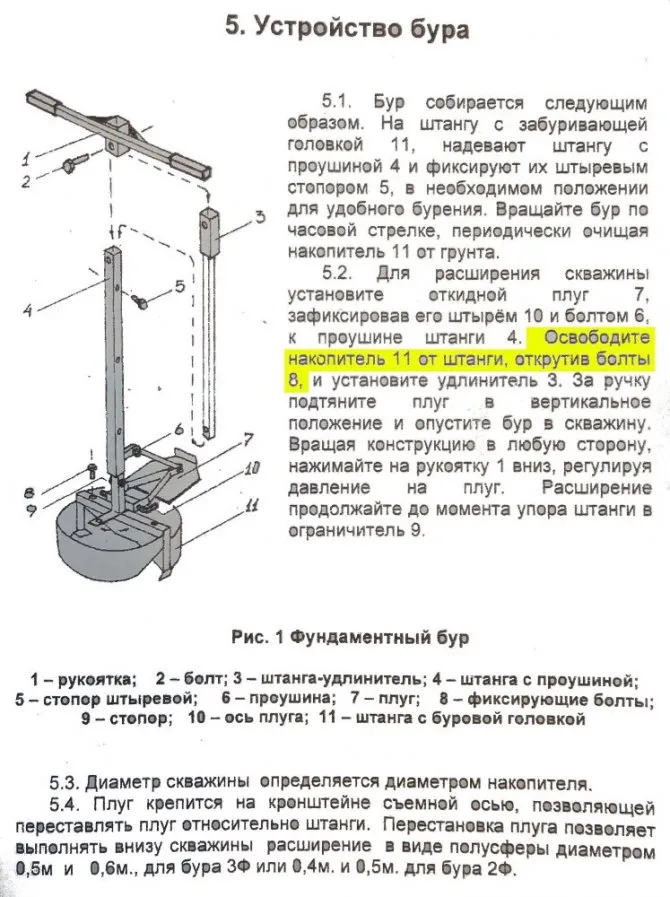

Устройство бура ТИСЭ с обозначением деталей и узлов.

Конструирование забуривающей головки

Чтобы упростить конструкцию забуривающей головки, можно отказаться от независимого вращения плуга при уширении забоя скважины. Это единственное отличие от оригинального инструмента автора. Для этого узла в домашних условиях можно применить различные материалы:

• обод – сталь листовая, труба подходящего диаметра в соответствии с размером сваи;

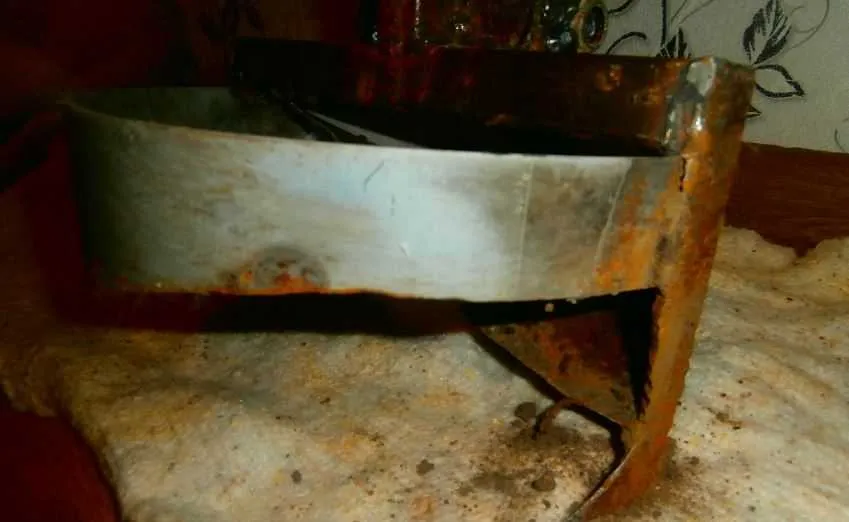

Обод из листовой стали.

• каркас – горизонтальная перекладина над ободом из профильной трубы 2,5 х 2,5 см (для облегчения веса бура без потери прочности силового каркаса рекомендуется толщина стенки 1,5 мм), боковые стойки, привариваемые к ободу, из листовой стали (пластины с заточенным режущим краем);

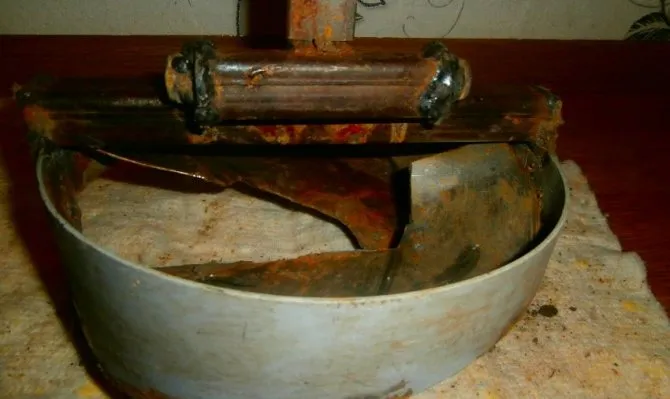

Каркас забуривающей головки из профильной трубы и заточенных пластин.

• лезвия – разрезанный на 2 сегмента диск от ручной циркулярной пилы или листовой материал, край режущей кромки отогнут вниз на 2 см, половинки дисков наклонены относительно горизонтали на 20 – 30 градусов;

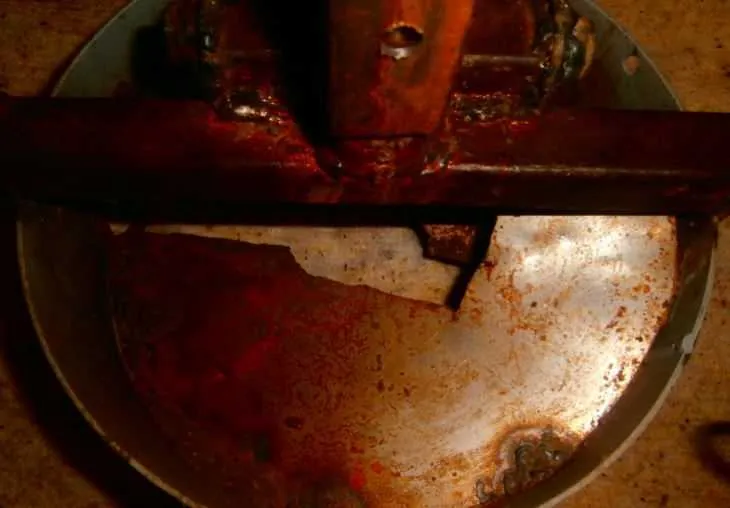

Положение лезвий в пространстве.

Важно! Режущие кромки пластин должны быть направлены для вращения по часовой стрелке. Это наиболее удобный тип вращения инструмента для большинства пользователей.

Ниже приведены чертежи авторского бура ТИСЭ:

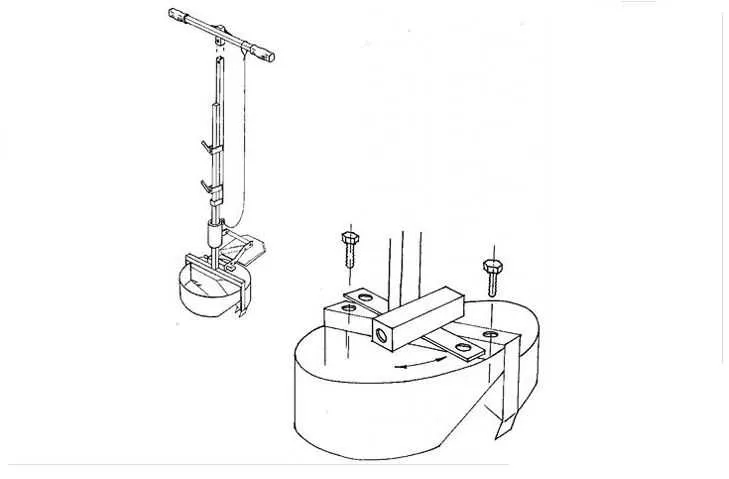

Независимый узел вращения плуга.

Наш самодельный инструмент этого узла иметь не будет, что снизит трудоемкость процесса изготовления.

Штанга, рукоятка и удлинители

Чтобы вращать с поверхности фундаментный бур ТИСЭ было проще, минимальная длина рукояток рекомендуется 60 см в каждую сторону от вертикальной оси. Если глубина заложения сваи в пределах 1,7 м, можно приварить ручки к штанге.

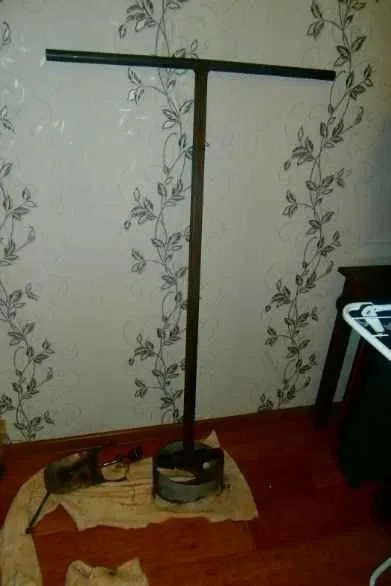

Штанга с рукояткой.

При промерзании почвы на большую глубину в конкретном регионе эксплуатации лучше сделать рукоятку съемной для возможности наращивания штанг отдельными секциями из профильной трубы.

Наращиваемая штанга.

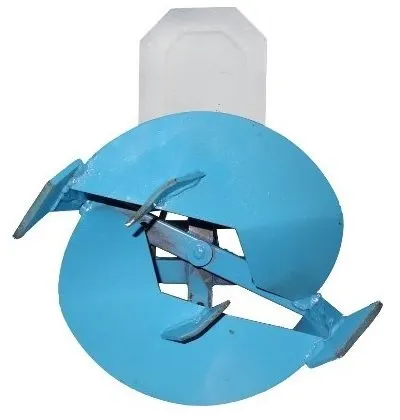

Откидной плуг

Для создания уширения на забое скважины конструкция должна иметь откидывающийся в горизонтальное положение режущий элемент. В оригинальном буре для этого используется Г-образный плуг, для самодельного инструмента обычно достаточно пластины из 2-3 мм листа.

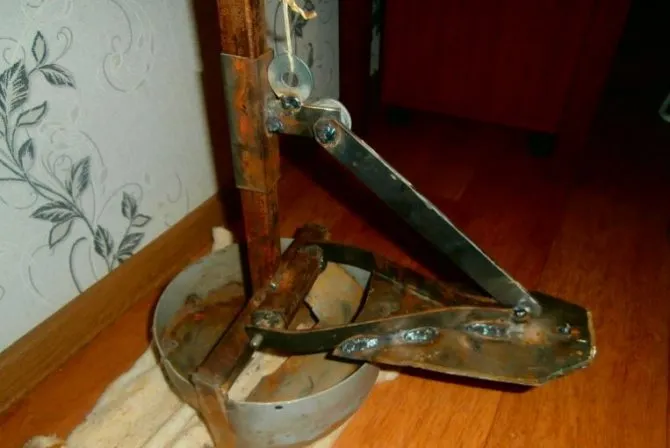

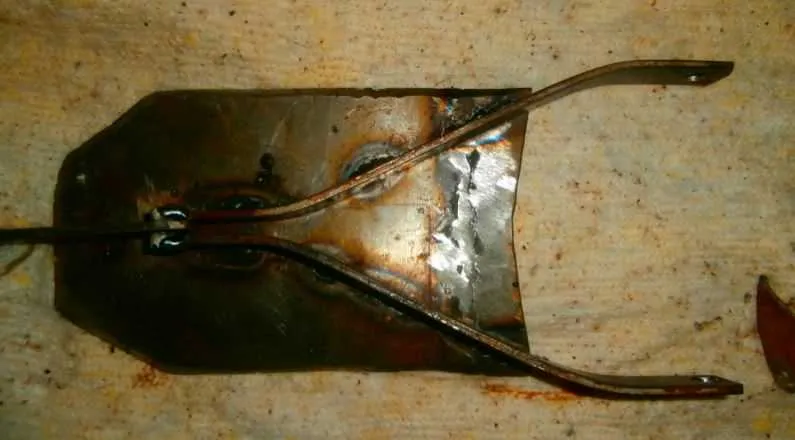

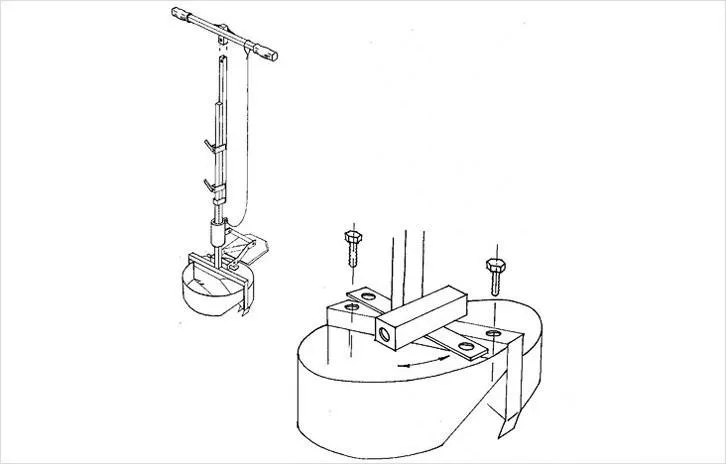

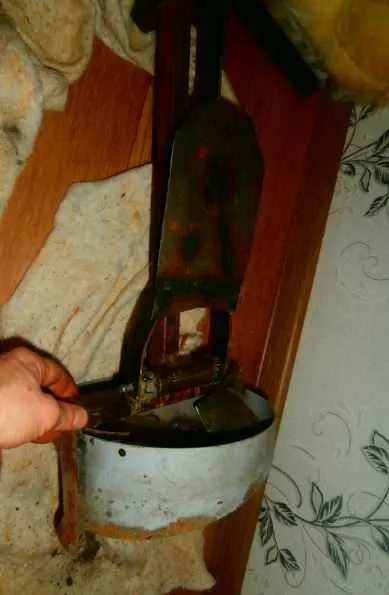

Откидной самодельный плуг-расширитель.

Чтобы сделать его откидным, следует выполнить операции:

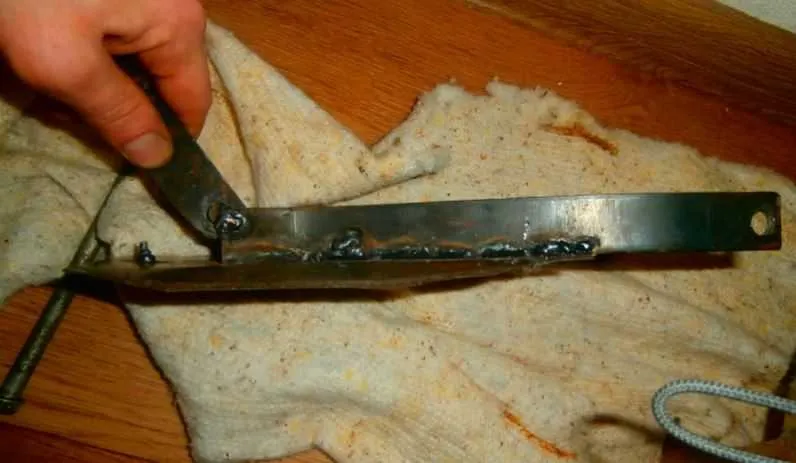

• приварить снизу два хомута из стальной полосы по схеме на верхнем фото;
• соединить шарнирно с ними тягу;
• закрепить противоположные концы хомутов к приваренной к штанге втулке (проще разместить ее внутри профильной трубы подходящего сечения) шпилькой.

Узел шарнирного крепления тяги к плугу.

Вторым концом тяга шарнирно фиксируется к обрезку квадратной трубы, надетой на рабочую штангу.

Узел фиксации тяги к профильной трубе на штанге инструмента.

В нормально положении этот элемент закреплен на штанге вверху, чтобы тяга притянула плуг в вертикальное положение параллельно оси бурения.

Фиксация плуга в вертикальном положении при бурении.

Оптимальной для супесей и суглинков считается форма ножей на нижнем фото.

Если порода содержит крупный гравий, зазор между режущими элементами следует увеличить. На песках, особенно пылеватых, эту щель можно уменьшить, наварив дополнительное лезвие, чтобы обечайка наполнялась полностью, и снизить количество подъемов инструмента.

Бурение скважины

При изготовлении отверстия в земле конструкция опускается на грунт, плуг фиксируется в вертикальном положении. После нескольких оборотов инструмента забуривающая головка наполняется породой, извлекается наружу, из нее вытряхивается почва. Процедура повторяется до достижения нужной глубины.

Важно! Бур не предназначен для прохождения плывунов, поэтому в сложных грунтовых условиях понадобится дополнительно желонка. Зато он отлично справляется с влажными почвами при высоком УГВ. Однако перед бетонированием сваи воду необходимо откачать дренажным насосом.

Подробнее о приспособлении и методике

Данное устройство – это ручной инструмент для построения фундамента загородного дома. Его можно как купить, так и сделать самостоятельно, используя необходимые для этого чертежи.

Технологию ТИСЭ особенно любят те люди, которые занимаются постройкой дома самостоятельно. Это и не удивительно, учитывая универсальность применения данной методики, и к тому же такое устройство предполагает использование на любом грунте.

Кроме того, основа для дома, которая выстроена при помощи такого бура, более качественная и может дольше прослужить человеку.

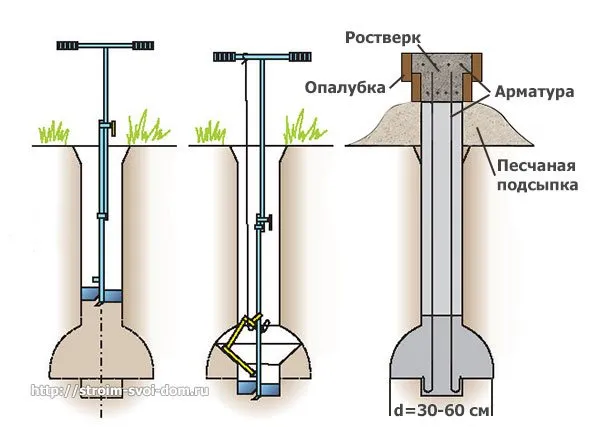

Схема работы бура

Доказано, что сваи или столбчатый фундамент, сделанные таким способом, долговечнее в три раза, чем при использовании цилиндрической технологии постройки.

Данная методика настолько проста, что подойдет и бригаде строителей, и обычному обывателю, который хочет свой дом за городом.

Одно из главных преимуществ, которым обладает технология и сам бур ТИСЭ, – это морозоустойчивость и возможность проводить работы на любом грунте при любой погоде.

Это особенно подойдет людям, которые строят свой дом сами, поскольку зимой иногда приходится приостанавливать работы из-за холодов.

Еще одним достоинством инструмента является то, что бур своими руками сделать не сложно – это может выйти даже дешевле, чем покупать в магазине, а качество при этом не пострадает или даже станет лучше.

Кроме того, инструмент прост в использовании – с инструкцией к применению можно быстро разобраться и приступить к работе.

В основе строения бура имеется переставная опалубка и самобур, которые нужны, чтобы делать отверстия в земле для свай.

Еще в строение приспособления входит:

• накопитель (чтобы разрыхлять почву);
• рукоятка для вращения;
• штанга (она регулирует глубину отверстий);
• откидная лопатка (чтобы расширять отверстия для свай).

Всеми этими составляющими и обеспечивается простота в использовании конструкции. Обычно грунтоприемник бура составляет в диаметре примерно 250 мм (что равняется диаметру проделываемых отверстий).

Благодаря тому, что грунтоприемник имеет форму цилиндра, углубления вертикальны. Штырь, который направляет сооружение, не отклоняется, если встречает более твердые породы.

Почва же, в свою очередь, забирается при помощи резцов-разрыхлителей. Лопата поднимается с помощью шнура под действием веса, а крепление откидной лапки производится шпилькой.

Кроме того, составные части приспособления длиной около 110 см, благодаря чему легко насадить рукоять на каждую из них.

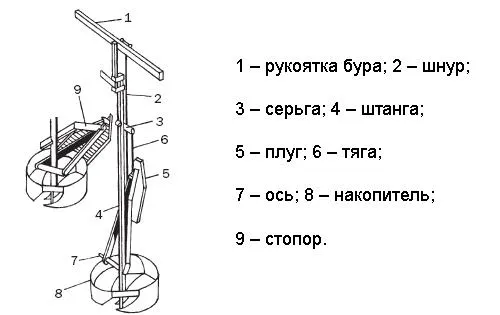

Ниже дан чертеж строения устройства.

Фото:

Общие сведения

Если вы будете иметь устройство, которое в состоянии бурить даже самые проблемные виды почв, у вас будет огромное преимущество. Для тех почв, которые имеют высокий уровень содержания воды, был модифицирован бур для ручных работ, и при его помощи можно эффективно производить заливку фундамента.

По этой причине, если вы собрались делать столбчатый или свайный фундамент, вам следует ознакомиться с тем, как сделать бур ТИСЭ своими руками.

Особенности конструкции

Конструкция устройства ТИСЭ для ручного пользования, которая дает возможность формировать скважины, на самом деле проста. Сюда входят:

• Штанга, у которой есть две соединяющие части. Главная из них дает возможность проводить работы по бурению на небольшой глубине, а дополнительная поможет увеличить скважины для сваи. Секция в длину равна 1,1 метр. Фиксация производится при помощи специальных фиксаторов. Благодаря конструктивным особенностям каждой из частей штанги вы сможете подсоединить механизм вращения.
• Рукоятка, которая помогает осуществлять вращение бура ТИСЭ.
• Накопитель грунта с диаметром 25 см, который обеспечивает рыхление и забор почвы. В накопителя цилиндрическая конфигурация, которая обеспечивает вертикальное формирование шахты. Благодаря особенностям конструкции исключены отклонения от вертикали, которые могут быть вызваны наличием препятствий. Забор почвы, которая была разрыхлена, осуществляется при помощи шнекового механизма, расположенного внизу приемникам.
• Приспособления для откидывания, которое дает возможность увеличить нижнюю часть углубления для фундамента. Вы сможете формировать расширение на 50-60 см. Процесс осуществляется при установке приспособления по всем проектным требованиям. Поле того, как штанга будет надета, откидную лопатку следует прикрепить к накопителю почвы специальной шпилькой. Вручную будет осуществляться движение вверх, а вниз под действием тяжести. Для изготовления ТИСЭ ура используют подходящие чертежи.

Разновидности грунтоприемников

В основе строительной площадки находится много почвы разного вида (тяжелая, с наличием камней, или же легкая с большим количеством сыпучих пород). Из-за этого появилась необходимость в изготовлении грунтоприемника, который дает возможность повышать производительность бурения грунтов.

Существуют следующие виды накопительных емкостей, которые дают возможность разрабатывать:

Тяжелый грунт. Отличительной особенностью такого устройства является то, что есть равномерно распределенные четыре вертикальных элементы, имеющих конусообразную форму.

Компании, которые делают бур ТИСЭ своими руками, по требованию заказчиков укомплектовывают бур для создания скважин парочкой грунтоприемников. Сваи, установленные при помощи этого бура, имеют несущую способность, превышающую в несколько раз обычные цилиндрические элементы.

Как сделать такой прибор?

Чтобы сделать бур ТИСЭ своими руками, понадобится часть трубы, ее диаметр должен варьироваться в пределах 25 – 32 см.

Чтобы инструмент выполнял резку по почве, понадобится половина диска от круглой пилы. Эти два материала составляют основу приспособления, но помимо этого понадобятся еще дополнительные инструменты.

Остальные части бура и приспособления:

• прибор для сварки;
• штанга из металла с рукояткой (если нужны более глубокие отверстия, то нужно иметь конструкцию, которая может выдвигаться, и фиксатор);
• часть трубы из металла (по ее ширине будут делаться отверстия в грунте);
• три штуки петель из металла;
• пруток из металла (для управления буровой пластиной);
• пластина из металла;
• диск от круглой пилы (две половины);
• краска от коррозии металла.

Как можно заметить, особо экзотичных материалов нет – все это можно найти дома, если человек строит загородный дом.

Как было сказано выше, основой инструмента будет труба от водопровода, которая нужна, чтобы накапливать грунт.

Чтобы сделать бур ТИСЭ своими руками, рекомендуется иметь под рукой фото или чертеж устройства, который дан выше, чтобы иметь наглядный пример того, как это должно выглядеть.

Итак, чтобы сделать такой прибор самостоятельно, нужно, во-первых, приварить половинки от пилы под несильным углом ближе к концу металлической штанги.

При этом не нужно забывать, что приваривать следует горизонтально и нужно оставить наконечник. В результате получаются две части, которые выполняют режущую функцию.

Затем над этими двумя частями пилы следует приделать часть вашей трубы, которая будет накапливать грунт во время бурения.

Потом нужно приварить резцы, которые помогут делать отверстия даже в жестком грунте при неблагоприятных погодных условиях.

Резцы нужно приваривать с внешней стороны трубы-накопителя. Количество резцов можно сделать от двух до шести штук, по желанию. На их количество влияет тип почвы и на какие погодные условия будет рассчитан инструмент.

Чтобы на дне отверстия можно было сделать полусферическую полость, необходимо приварить три петли из металла – на полоске из металла и на штанге.

На полоске петля нужна, чтобы формировать полусферу. В принципе, петля может быть и не совсем ровной, главное, чтобы она могла создать хорошую основу для фундамента дома.

Пруток нужно закрепить в конце пластины.

В результате благодаря петлям и прутку режущие части пилы смогут подниматься и опускаться, если понадобится.

Ширину полусферы внизу отверстия можно будет фиксировать, если приварить к буровой штанге еще петель.

Радиус скважин зависит еще и от того, на какое расстояние опущена пластина, которую закрепили на буре. После того как бур ТИСЭ готов, можно покрыть его краской против коррозии.

Выше представлено фото, как соединяются две части конструкции бура.

Видео-урок:

Последовательность изготовления

Изучив чертежи приспособления, заготовив необходимые материалы, начинайте выполнение поставленной задачи, создавая бур ТИСЭ своими руками. Придерживайтесь, подтвержденных практикой, технологий:

• определитесь с длиной штанги. Если глубина скважины превышает 1,5 метра, подготовьте дополнительный отрезок трубы, соединяемый фиксирующими элементами с основной штангой;
• заготовьте режущие кромки – разрежьте пополам рабочий орган дисковой пилы;
• приварите полученные части ближе к концу металлической штанги под углом, составляющим 15-25 градусов;
• приварите электродуговой сваркой отрезок трубы выбранного диаметра над режущими кромками. Получите накопитель грунта, позволяющий производить захват почвы при проходе скважины;

Основа бура — водопроводная труба диаметром от 15 до 20 см, которая и будет накопителем грунта

• обеспечьте прочное крепление вертикальных клыков наружного контура грунтоприемника. Согласно сложности разрабатываемого грунта, количество клыков составляет 2-4 элемента. Проблемные почвы требуют увеличенного количества разрыхлительных элементов;
• обеспечьте самодельный бур ТИСЭ устройством, позволяющим формировать расширенную полость нижней части скважины. Возьмите металлическую полоску, изогните должным образом, приварите к ней и к штанге металлические петли, способствующие образованию полости необходимого размера. Увеличение размеров полости способствует устойчивости формируемого основания. Петли и стержень, закрепленный на конце пластины, помогут совершать режущей кромке возвратно-поступательное движение. Диаметр нижней полости зависит от высоты расположения точки крепления пластины к создаваемому приспособлению бура ТИСЭ;
• обработайте сварочные швы, места креплений абразивным материалом;
• нанесите антикоррозионное покрытие.

Используя самодельный бур ТИСЭ, проконтролируйте угол наклона режущих элементов, обеспечивающий эффективное наполнение грунтоприемника – почва не должна просыпаться. Испытывая необходимость временного перерыва, поверните ручку приспособления против часовой стрелки, приостановив заглубление.

Виды конструкций и использование

Конструкцию инструмента можно менять по своему усмотрению. Например, помимо всего прочего, можно приделать специальный плуг для разрыхления грунта («клыки» или рипперы).

Для бура хватит и двух таких вертикальных «клыков». Только приделывать их нужно близко друг к другу и в горизонтальном положении – это остановит просыпание земли обратно, при этом грунт будет хорошо собираться.

Рипперы будут полезны для всех видов почв, но особенно они нужны для тяжелого грунта, когда очень острые режущие кромки не особенно актуальны.

Пожалуй, здесь больше актуален их наклон, чтобы собирать больше земли. Если в почве содержится много мелких камней, то между кромками делают большее расстояние, чтобы камни не забивались в устройство.

Для нормального сбора грунта у каменистых почв тоже нужны рипперы. Для почвы с большим содержанием глины также нужны рипперы.

Такой бур может справиться не только с камнями, но и с небольшими корнями деревьев.

Использовать такой инструмент достаточно легко. Сначала нужно отметить места бурения в земле, затем снять верхнюю часть, чтобы открылся грунт.

После этого нужно поставить бур на места, где будут скважины, и вращать по часовой стрелке. Во время этого действия происходит наполнение накопителя грунтом.

Периодически нужно доставать прибор и чистить его от земли. Когда нужный размер скважины будет достигнут, опускают рипперы и вращательными движениями расширяют отверстие внизу.

Затем в готовое отверстие ставят рубероидный стакан и арматуру, а потом заливают до верхней части скважины бетоном.

Ниже представлен чертеж использования бура.

Фото:

Однако, несмотря на простоту применения, в использовании такого устройства есть свои нюансы.

Например, чтобы фундаментный бур оставался на прежнем месте и не углублялся дальше, следует покрутить прибор в противоположную (против часовой стрелки) сторону.

Также следует контролировать наклон режущих кромок, чтобы земля сыпалась в накопитель.

Конечно, самодельный фундаментный бур имеет и свои минусы. К примеру, такой инструмент не сделает идеальные отверстия для свай, но это зачастую оказывается не очень важным, поскольку сваи прочно стоят и удерживают дом.

Кроме того, самодельный бур можно усовершенствовать способами, описанными выше и подогнать его под тип грунта.

Разумеется, готовый инструмент в чем-то превосходит приспособление, сделанное в домашних условиях.

Но очень немногим людям бур нужен постоянно – на нечастое использование самостоятельно сделанная вещь вполне подойдет.

Видео:

Для многих людей такой бур – большая находка, т. к. в нем задействовано не очень большое количество материалов, его относительно просто сделать самим.

Кроме того, такой способ вполне экологичен и безопасен для грунта и почвы, потому что не затрудняет движения пород.

Единственное, что может вызвать трудности при использовании такого бура и технологии – это необходимость утепления фундамента, чтобы будущий дом не промерзал.

Важный дисклеймер: Весь описываемый материал — лишь мой опыт. Это не правило «как надо делать», а лишь «как решил делать я». Но лично я люблю учиться на чужом опыте и чужих ошибках, ведь собственных не избежать, поэтому и решил написать такой отчет. Теперь можно к сути.

Уход за свайным фундаментом ТИСЭ

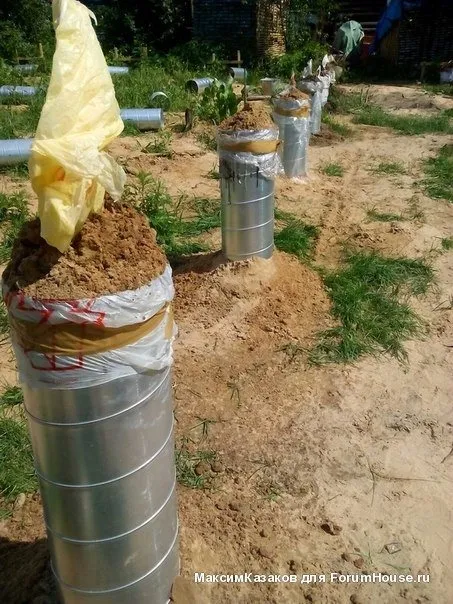

После того, как сваи залиты, я закидывал их сверху песком (как подсохнут, можно заменить песок на опилки), поливал его сверху, а затем сверху надевал пакет и завязывал его на свае. Каждый день снимал пакет и поливал сверху песочек из лейки или из шланга.

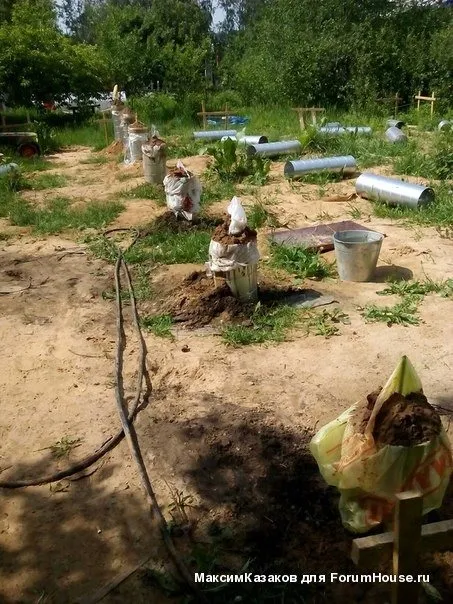

Вот фотографии (сделано неправильно, я сначала накрыл пакетом, а потом сыпал песок, а не наоборот):

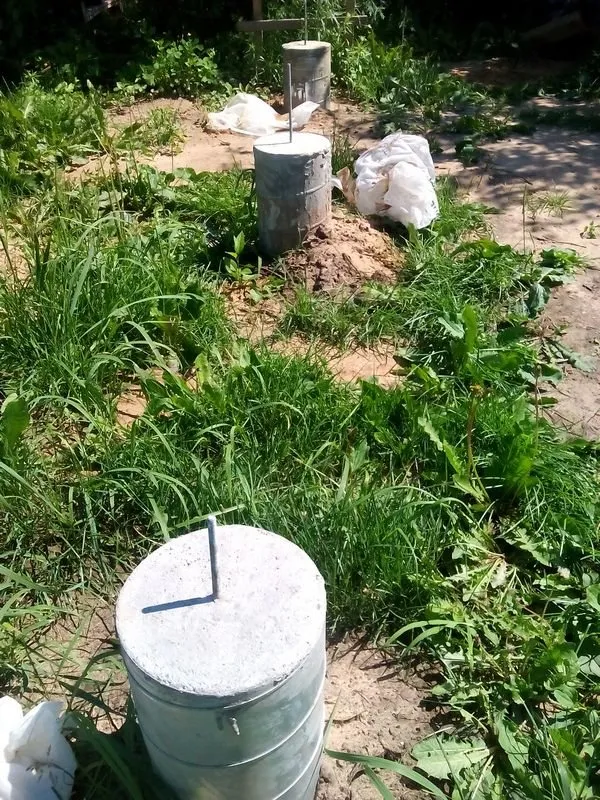

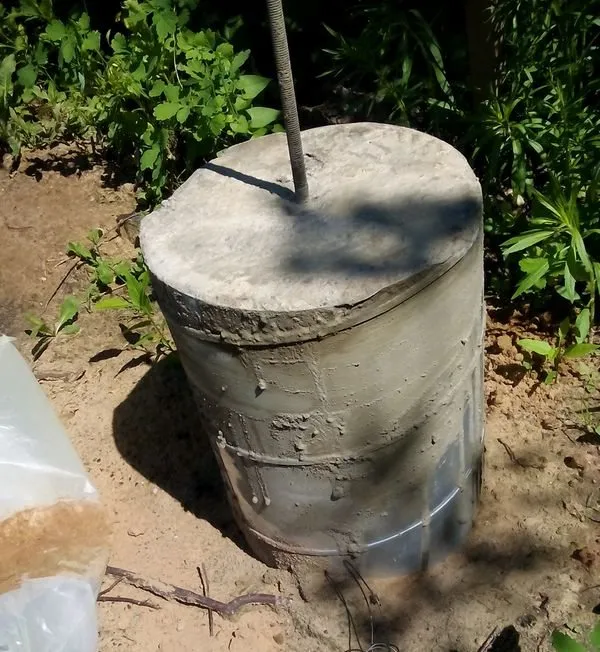

Вот финальное фото свай через месяц их выдержки:

Ошибки этапа заливки свай фундамента ТИСЭ: 1. Решил замешивать бетон без щебня, ничего не мешалось, все слипалось, тратилось очень много цемента, а также воды (что уменьшало марку бетона). Получался пескобетон, а его не все считают подходящим для фундамента 2. Забыл на первой свае положить пластификатор в бетон, проблема возникла опять же с водой. 3. В первой свае поставил арматуру неточно, она прилипла к боку 4. Оцинкованные трубы это круто, но ставить их в рубероид очень неудобно, если рубероидный цилиндр такого же размера. нужно делать лунку и цилиндр чуть шире (на пару см) чем труба.

Что нужно для фундамента ТИСЭ

Фундамент ТИСЭ возводится на сваях, сделанных по одноименной технологии (узнайте также, как сделать фундамент на винтовых сваях). Такие опоры имеют на конце полусферическое утолщение, благодаря которому повышается устойчивость сваи и прочность всего фундамента.

Бурение скважины под сваи ТИСЭ предполагает расширение подошвы. Для этой цели используется специальный нож, прикрепленный к фирменному буру с открывающимся регулируемым лезвием. Использование такого устройства позволяет без особого труда сделать расширение скважины в области подошвы.

Что такое посадочный чертеж?

Посадочный чертеж — это документ, который используется в строительстве для указания местоположения и расположения элементов конструкций в соответствии с проектом. Он содержит подробные сведения о геометрических размерах, высотах, отметках и других характеристиках объекта, которые необходимы для правильного его строительства.

Посадочный чертеж является основой для выполнения строительных работ и используется как инструкция для рабочих, которые будут участвовать в возведении объекта. На нем обозначаются точки крепления конструкций, позиции отверстий и выступов, углы наклона и направление монтажа элементов.

Посадочный чертеж составляется на основе проектной документации и может включать в себя несколько видов чертежей: планы, разрезы, фасады, а также специальные чертежи для установки труб, кабелей, систем отопления и вентиляции. Кроме того, в посадочном чертеже могут быть указаны дополнительные требования и рекомендации по монтажу, безопасности и качеству работ.

Видео. ⭕️ БУР НЕ КАК У ВСЕХ — Бур ТИСЭ МОЯ ДОРАБОТКА + купить ЧЕРТЕЖИ
