Как использовать бур ТИСЭ

Для бурения вертикальной скважины под столб при строительстве необходимо начинать работу в случае отсутствия плуга на буре, а при этом следует вращать бур по ходу часовой стрелки. При расчете глубины скважины важно учитывать, что она должна находиться ниже точки промерзания, примерно на 15-18 см.

Бур ТИСЭ земляной также эффективно используется для ремонта фундамента, который выполнен на столбах:

  1. Чтобы выполнить реставрацию основы здания, требуется при помощи бура без прикрепленного к нему плуга осуществить бурение наклонной скважины.
  2. Для этого нужно сделать расчеты, чтобы низ самой скважины находился посередине стены. Потом погружают бур в грунт и при его помощи обрезают слои грунта, которые нависли.
  3. В конце должна получиться вертикальная скважина, имеющая наклонный вход.
  4. Затем к буру крепится плуг и выполняется расширение.
  5. Теперь только остается вставить в полученную скважину асбестоцементную трубу, а потом влить через нее бетон, при этом осуществляя опускание арматуры.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

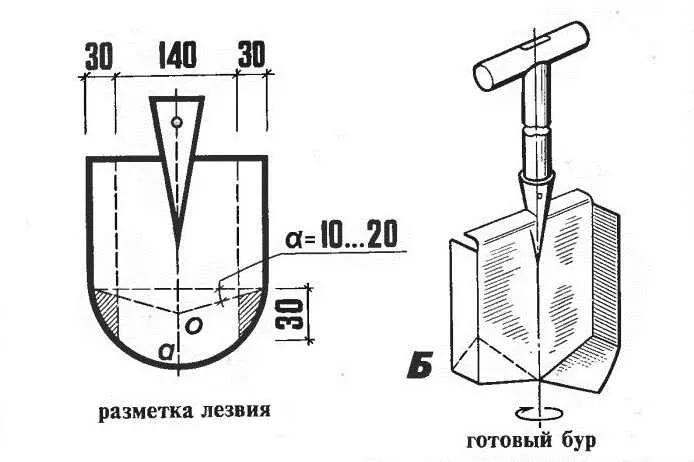

Бур из лопаты

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.


Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

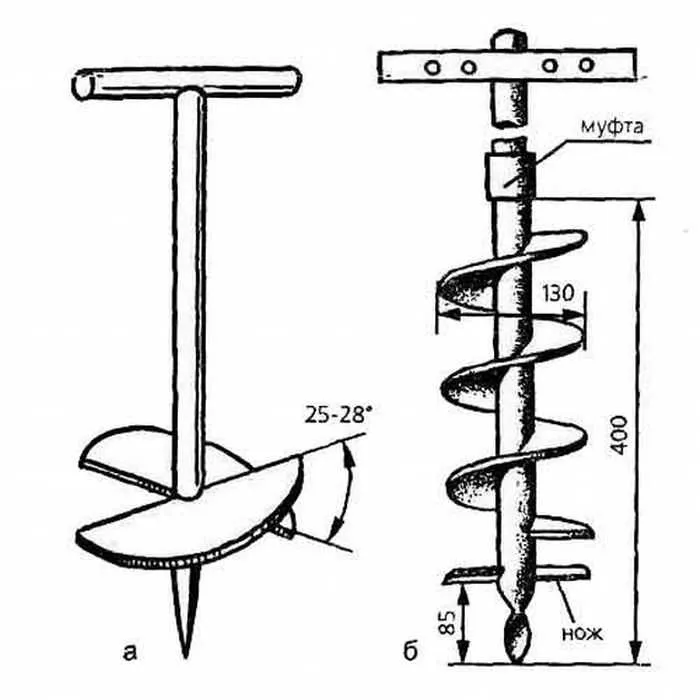

Шнековый и садовый бур для земли разной плотности

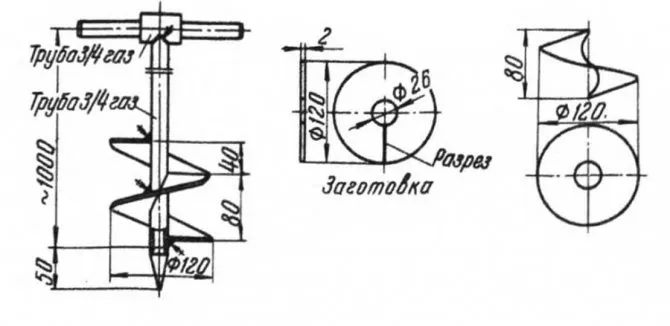

Подробный чертеж в проекциях шнекового бура

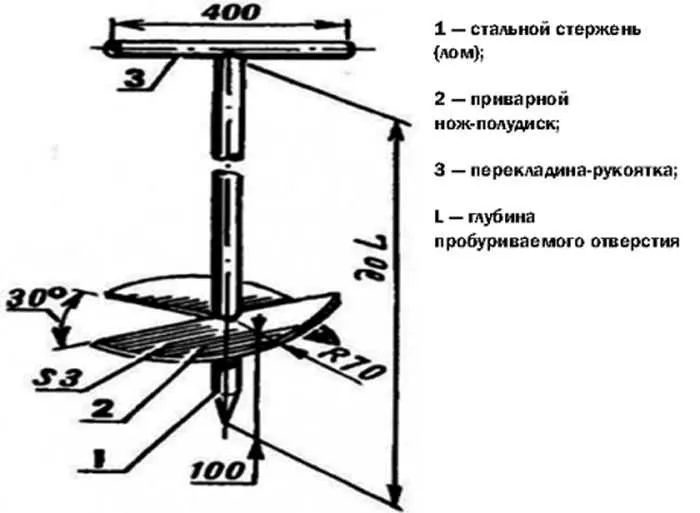

Чертеж садового бура

Инструкция по сборке

Две равные части раскроенного диска привариваются под небольшим уклоном к штанге с направляющим сердечником. В качестве последнего можно использовать старое сверло с необходимым диаметром, которое для прочности конструкции следует приварить к направляющей штанге по ходу движения. Над режущими краями монтируется металлическая труба, необходимая для вывода излишков грунта.

После того как режущие полости приварены к вращающейся пластине, закрепленной на металлической трубе, необходимо обезжирить полученную конструкцию и покрыть ее антикоррозийным септиком для увеличения долговечности.

Как устроен фундаментный бур ТИСЭ

Бур ТИСЭ, облегчающий выполнение работ, состоит из следующих элементов:

  • рабочей рукоятки, предназначенной для передачи крутящего момента через металлический стержень на рабочий орган. Конструктивно рукоятка представляет собой стальную трубу квадратного, прямоугольного сечения, или цельный металлический профиль. С двух противоположных сторон вращательного механизма на расстоянии 50–55 см установлены обрезиненные рукоятки;
  • стальной штанги, состоящей из двух секций. Раздвижные части, имеющие длину по 1,1 м, стопорятся с помощью зажима. Базовая часть штанги обеспечивает возможность ускоренного выполнения работ на небольшой глубине за счет уменьшенной массы устройства. При необходимости извлечения почвы на глубине до 1,8 м, применяется удлинительный элемент. Составные части штанги взаимозаменяемы, к каждой из них можно присоединить ручную рукоятку;
  • почвенного накопителя радиусом 12,5 см, формирующего скважину соответствующего размера. Грунтоприемник выполнен в виде металлического цилиндра, оснащенного разрыхлительными резцами, специальными пластинами и направляющим стержнем. Конструктивные особенности грунтового накопителя обеспечивают свободное проникание разрыхленной почвы внутрь цилиндра и не позволяют шнековому механизму отклониться от вертикального положения;
  • откидного ножа, шарнирно закрепленного в нижней части инструмента. Устройство предназначено для формирования в нижней части скважины сферообразного расширения, увеличивающего площадь опорной поверхности будущей колонны до диаметра 0,5–0,6 м. При погружении в грунт откидная лопатка поворачивается за счет собственной массы. Подъем шарнирно закрепленной режущей кромки осуществляется вручную с помощью металлического троса, конец которого закреплен на рабочей рукоятке.

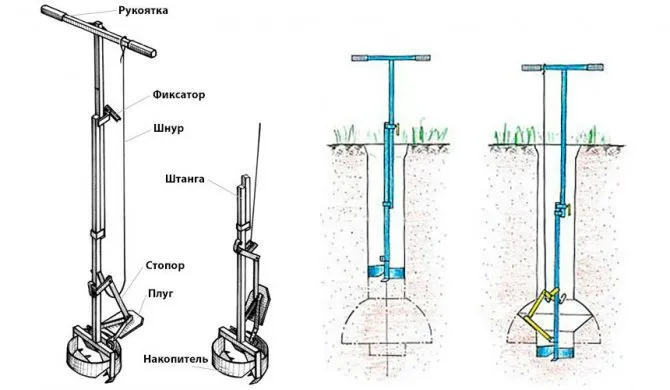

Как работает фундаментный бур ТИСЭ

Строительство фундамента ТИСЭ: пошаговая инструкция

Методика строительства конструкции популярна среди широкого круга застройщиков, так как имеется возможность выполнения работы собственными силами, без привлечения сторонних организаций. Поэтому, необходимо соблюдать технологию работ:

  • разметка участка под сваи;
  • бурение скважины на расчетную глубину;
  • армирование свай;
  • заливка скважины бетоном;
  • бетонирование ростверка.

Как устроен бур ТИСЭ и принцип работы

Бур ТИСЭ — это устройство, в состав которого входит раздвижная штанга, грунтовой накопитель, откидной плуг. Управляет плугом специальный шнур. В сложенном состоянии длина этого инструмента будет составлять 135−140 см, а в рабочем виде — 230 см (ширина рукоятки при этом — 55 см). Диаметр инструмента фирмы «ТИСЭ» составляет 25 см, а размер расширения внизу — 60 см.

Главным отличием от обычного садового бура является наличие специальных резцов, что эффективно справляются с задачей вспахивания грунта. Привычный направляющий штырь в самом буре, что находится в накопителе, в этом приборе представлен отверстием, которое позволяет свободно проходить почве. Это отличие помогает снизить усилия, что прилагаются сверху. Строго вертикальное положение обеспечивается стенками накопителя, что не позволяют устройству отклоняться в стороны.

Принцип работы бура ТИСЭ довольно прост. В местах, где будут находиться скважины, необходимо выкопать ямки, глубина которых будет составлять приблизительно половина лопаты, а затем следует начать сам процесс бурения. Осуществляя бурение этим прибором, глубину проникновения в грунт регулируют при помощи штанги. Рыхление производится грунтоприемником. Расширение скважины происходит за счет работы лопатки.

Описание процесса:

  • для оптимизации процесса, следует произвести бурение 6 скважин, а затем сделать расширение, что сэкономит время, которое затрачивается на переоборудование буровой установки;
  • чтобы бурение песчаного грунта прошло легче, следует залить в подготовленную яму до 30 литров воды на ночь. Утром процедура расширения пройдет значительно проще;
  • при расширении бур и прилегающая к нему штанга обязательно должны осуществлять вращательные движения, на штангу следует надеть откидную лопатку и прикрепить, используя шпильки, к основанию грунтоприемника бура;
  • откидную лопатку поднимают благодаря шнуру, а процесс опускания ее производится автоматически.

Преимущества Тисэ технологии

Тисэ технология чаще всего используется в индивидуальном строительстве. Этот метод стремительно набирает популярность из-за универсальности и повышенной прочности, позволяющей использовать ее, практически, на любом грунте. Фундамент, выполненный по такой технологии, отличается повышенной долговечностью.

Широкое распространение этот метод получил благодаря набору исключительных характеристик, позволяющих использовать его как в обычном дачном строительстве, так и в больших масштабах бригадами рабочих.

Свая, созданная буром ТИСЭ имеет несущую способность в несколько раз больше обычной цилиндрической

Так, он обладает массой преимуществ, выгодно отличающих его от конкурирующих технологий:

  • низкой ценой в сочетании с отменным качеством;
  • высокой прочностью получаемого фундамента;
  • хорошими теплопроводными характеристиками;
  • возможностью возведения на любом грунте в разнообразных климатических условиях;
  • отличной морозоустойчивостью;
  • простотой выполнения в сжатые сроки.

Все это способствует чрезвычайно широкому распространению классической технологии Тисэ.

Таблица размеров по ГОСТ

Главные параметры размеров буров – диаметр и общая длина. Первая величина напрямую регламентируется типом хвостовика. Так, SDS-Max не может иметь в сечении больше 80 мм. По стандарту, показатель диаметра – обязательно чётное число.

Некоторые стандартные размеры буров по бетону для перфоратора приведены в виде таблицы. Согласно ГОСТам, есть четкая привязка друг к другу 3 параметров: диаметра просверливаемого отверстия, обшей длины, размера режущей кромки. Все величины приведены в миллиметрах.

Диаметр Общая длина Кромка
6 110 45
8
10 160 95
12 260 180
14
16 300 125
18 460 360
20
25
22 600 490

Как устроен фундаментный бур ТИСЭ

Бур ТИСЭ, облегчающий выполнение работ, состоит из следующих элементов:

  • рабочей рукоятки, предназначенной для передачи крутящего момента через металлический стержень на рабочий орган. Конструктивно рукоятка представляет собой стальную трубу квадратного, прямоугольного сечения, или цельный металлический профиль. С двух противоположных сторон вращательного механизма на расстоянии 50–55 см установлены обрезиненные рукоятки;
  • стальной штанги, состоящей из двух секций. Раздвижные части, имеющие длину по 1,1 м, стопорятся с помощью зажима. Базовая часть штанги обеспечивает возможность ускоренного выполнения работ на небольшой глубине за счет уменьшенной массы устройства. При необходимости извлечения почвы на глубине до 1,8 м, применяется удлинительный элемент. Составные части штанги взаимозаменяемы, к каждой из них можно присоединить ручную рукоятку;
  • почвенного накопителя радиусом 12,5 см, формирующего скважину соответствующего размера. Грунтоприемник выполнен в виде металлического цилиндра, оснащенного разрыхлительными резцами, специальными пластинами и направляющим стержнем. Конструктивные особенности грунтового накопителя обеспечивают свободное проникание разрыхленной почвы внутрь цилиндра и не позволяют шнековому механизму отклониться от вертикального положения;
  • откидного ножа, шарнирно закрепленного в нижней части инструмента. Устройство предназначено для формирования в нижней части скважины сферообразного расширения, увеличивающего площадь опорной поверхности будущей колонны до диаметра 0,5–0,6 м. При погружении в грунт откидная лопатка поворачивается за счет собственной массы. Подъем шарнирно закрепленной режущей кромки осуществляется вручную с помощью металлического троса, конец которого закреплен на рабочей рукоятке.


Как работает фундаментный бур ТИСЭ

Как сделать такой прибор?

Чтобы сделать бур ТИСЭ своими руками, понадобится часть трубы, ее диаметр должен варьироваться в пределах 25 – 32 см.

Чтобы инструмент выполнял резку по почве, понадобится половина диска от круглой пилы. Эти два материала составляют основу приспособления, но помимо этого понадобятся еще дополнительные инструменты.

Остальные части бура и приспособления:

  • прибор для сварки;
  • штанга из металла с рукояткой (если нужны более глубокие отверстия, то нужно иметь конструкцию, которая может выдвигаться, и фиксатор);
  • часть трубы из металла (по ее ширине будут делаться отверстия в грунте);
  • три штуки петель из металла;
  • пруток из металла (для управления буровой пластиной);
  • пластина из металла;
  • диск от круглой пилы (две половины);
  • краска от коррозии металла.

Как можно заметить, особо экзотичных материалов нет – все это можно найти дома, если человек строит загородный дом.

Как было сказано выше, основой инструмента будет труба от водопровода, которая нужна, чтобы накапливать грунт.

Чтобы сделать бур ТИСЭ своими руками, рекомендуется иметь под рукой фото или чертеж устройства, который дан выше, чтобы иметь наглядный пример того, как это должно выглядеть.

Итак, чтобы сделать такой прибор самостоятельно, нужно, во-первых, приварить половинки от пилы под несильным углом ближе к концу металлической штанги.

При этом не нужно забывать, что приваривать следует горизонтально и нужно оставить наконечник. В результате получаются две части, которые выполняют режущую функцию.

Затем над этими двумя частями пилы следует приделать часть вашей трубы, которая будет накапливать грунт во время бурения.

Потом нужно приварить резцы, которые помогут делать отверстия даже в жестком грунте при неблагоприятных погодных условиях.

Резцы нужно приваривать с внешней стороны трубы-накопителя. Количество резцов можно сделать от двух до шести штук, по желанию. На их количество влияет тип почвы и на какие погодные условия будет рассчитан инструмент.

Чтобы на дне отверстия можно было сделать полусферическую полость, необходимо приварить три петли из металла – на полоске из металла и на штанге.

На полоске петля нужна, чтобы формировать полусферу. В принципе, петля может быть и не совсем ровной, главное, чтобы она могла создать хорошую основу для фундамента дома.

Пруток нужно закрепить в конце пластины.

В результате благодаря петлям и прутку режущие части пилы смогут подниматься и опускаться, если понадобится.

Ширину полусферы внизу отверстия можно будет фиксировать, если приварить к буровой штанге еще петель.

Радиус скважин зависит еще и от того, на какое расстояние опущена пластина, которую закрепили на буре. После того как бур ТИСЭ готов, можно покрыть его краской против коррозии.

Выше представлено фото, как соединяются две части конструкции бура.

Видео-урок:

Разработка стволов свай ТИСЭ.

Вертикальную часть свай (ствол) можно разбурить тремя основными способами: ручным буром, мотобуром и буровой машиной. Стоит сказать, что сперва ствол разбуривается на необходимую глубину, а уже затем в дно скважины упирается грунтовой накопитель бура и делается уширение.

Ствол сваи ТИСЭ

Накопитель бура ТИСЭ-Ф

РУЧНОЙ БУР.

Как бы не была хороша и продумана конструкция ручного бура, он всё равно является РУЧНЫМ инструментом и работа с ним предполагает огромное количество грубой физической силы. Разумеется, в мягком грунте работа идёт гораздо быстрее, чем в твёрдом. Самыми трудными являются случаи, когда в грунте встречаются камни, бой или щебень. Да же умелыми руками в среднем по твёрдости грунте разрабатывать 30 уширений ручным буром можно 5-7 дней, а то и дольше. Всё таки, при небольшом количестве свай (от 5 штук) разумнее воспользоваться следующим способом бурения. Вся серия буров “ТИСЭ-Ф” не отличается прочностью и износостойкостью, разработчик явно рассчитывает на регулярное обновление буров потребителями. Самым частым дефектом является скручивание стойки бура, регулярно приходится её чинить, отчего многие рабочие сами модернизируют буры под себя.

Ручные буры

Модернизированная стойка бура ТИСЭ-Ф из турбы 50х50х3 мм

Место скрутки бура ТИСЭ-Ф

МОТОБУР.

Арендовать средний мотобур можно за 2 – 3 тысячи рублей в сутки плюс несколько сот рублей на бензин. Хороший мотобур, который сократит Ваши время, нервы, а может и деньги будет стоить около 3 тысяч рублей в день. Хороший мотобур подразумевает несточенный шнек нужного диаметра, желательно шнек должен иметь предохранитель от удара о камни, шнек должен иметь острый нож внизу и производительный двигатель

Обязательно обратите внимание на диаметр шнека; при меньшем диаметре шнека в скважину может потом не поместиться грунтоотборник бура ТИСЭ. В этом случае придётся вручную расширять стволы, что трудозатратно

При затуплении ножа в процессе работы имеет смысл заточить нож вручную, это сэкономит время. Скорость работы двух неопытных человек хорошим мотобуром в средних по прочности грунтах составит 10-15 скважин в день, возможно больше. Если в грунте окажется большое количество камней – как пойдёт, но производительность может упасть в разы. Скважины с диаметром более 300 мм имеет смысл разбуривать тяжёлой техникой.

Мотобур

Шнек для мотобура

Нож для шнека

БУРОВАЯ МАШИНА.

Смена буровой машины (японца) стоит 12-15 т.р. плюс 30-50 рублей за километр дороги. Смена составляет 7 часов, восьмой час берётся на доставку, установку/сборку техники на участке. Стоит сказать, что хорошая техника будет стоить около 14-15 тысяч рублей. Хорошая техника – это означает в первую очередь несточенный шнек (обязательно проверьте его диаметр в начале, если он меньше заявленного на 5 мм, то лучше вызвать другую машину – бур ТИСЭ в такую скважину не влезет), хороший оператор (плохой оператор может бурить долго, а главное с низкой точностью). При количестве скважин более 18-20 штук мы используем тяжёлую технику, поскольку экономически она всегда оправдает себя. За смену в среднем такая техника может разбурить 50-70 скважин глубиной до 2 метров. Добавлю, что при завершении Вашего объёма работы раньше (например, всё разбурили всего за 2 часа, а не за 7) вам могут сделать скидку, но минимальную – не более 2 тысяч рублей. Особенно актуально использовать буровую машину при большом количестве свай (от 35 штук) с диаметром 300 мм и более.

Буровая машина (японец)

Бывают ситуации, когда техника на колёсном ходу (тот же “японец”) не может проехать по участку к пятну застройки. Если это проблема вероятна, то подготовьте проезд заранее. Если подготовка по каким-либо причинам невозможна, то в таком случае можно воспользоваться техникой на гусеничном ходу. Такая техника доставляется до участка на машине, поэтому данный вариант обойдётся подороже. Смена бурилки в среднем 13-15 тысяч рублей, а вот доставка будет стоить 60-80 рублей за километр.

Бурилка ну гусеницах

Что, чем и как следует бурить

Для бурения бетона под тонкий кабель или дюбель в обычных многоквартирных домах в 99 из 100 случаев понадобится победитовый пологий бур под патрон SDS-plus. В быту другого инструмента для перфоратора может и не понадобиться. Разве что, коронка.

Если же работать придется с природными камнями, либо использовать бур очень часто, то лучше выбрать алмазный бур SDS-max, если это предусмотрено перфоратором.

Для тех, кто будет использовать перфоратор для прокладки коммуникаций, придется обзавестись мощным аппаратом с max патроном и проломным буром.

Большое разнообразие целей, к которым применяется перфоратор, слишком велико, чтобы можно было описать каждый случай.

Теперь вы знаете, что для того, чтобы проделать отверстие в стене, не стоит бежать в магазин за сверлом по бетону. Скорее всего, вас даже исправит продавец при таком запросе и предложит именно бур.

Как можно достать застрявший в стене бур?

Нужно включить режим удара без вращения и понемногу выдергивать инструмент. На некоторых перфораторах есть реверс, но в таком режиме можно повредить щетки. Радикальный метод, если ничего не помогает – срезать застрявший бур болгаркой и похоронить в стене.

Алмазные наконечники действительно сделаны из алмаза?

Да, однако, это не тот алмаз, который используют в ювелирных изделиях. Этот алмаз получает искусственным путем, он более грязный с точки зрения состава, однако не сильно уступает в прочности настоящему.

Как понять, какой патрон в перфораторе?

На самом патроне должна быть гравировка с обозначением. На бурах также есть пометки, какой хвостовик у инструмента.

А разве дрелью нельзя сверлить бетон?

Можно, однако, дрель не справиться с железобетонными стенами и природными камнями. Если не хотите сломать сверло или дрель, то воспользуйтесь перфоратором.

У меня расплавился наконечник бура в процессе бурения. Как такое возможно?

Такое явление не редкость. Низкокачественные буры действительно могут дойти до температуры плавления, если по пути ему попадается толстый стальной прут и мастер продолжит бурить. Однако буры лучшего качества справляются и с арматурой в стене.
